Разные приспособления для болгарки своими руками

Как изготовить станину для болгарки

Часто болгарки используются вместе со станиной. Их применяют главным образом для того, чтобы мастер выполнял определённые работы по резке материалов и заготовок с меньшими физическими усилиями.

Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Универсальный привод для станка

В том случае, когда редуктор болгарки износился или инструмент пришёл в негодность, успешно можно применить электродвигатель для изготовления металлорежущего оборудования для мастерской. Примером того, что можно сделать из болгарки своими руками, может служить самодельный фрезерный станок. Учитывая, что электродвигатель шлифмашинки имеет высокие обороты, его не стоит применять к сверлильному или токарному станку. Фрезерный станок — это то, что надо.

Для изготовления можно приспособить обыкновенный старый журнальный столик. В столешнице просверлить отверстие для выхода фрезы. От болгарки отсоединить редуктор и снять с вала двигателя ведущую шестерню. В магазине купить цанговый зажим ЕР11 и надеть его на выступающий конец вала ротора мотора.

Снизу к столешнице закрепить вертикальный кронштейн, имеющий прорези для перемещения привода. К нему прикрепить привод, торцевая фреза должна выступать сквозь отверстие в столешнице. Для удобства фрезерования на крышке стола установить направляющий упор.

Originally posted 2018-07-04 08:19:34.

Особенности использования болгарки

резка металла

Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

• приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
• станины;
• транспортиры.

Материалы и инструменты, чтобы изготовить насадки для болгарки

Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

1. Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
2. Диски желательно выбирать диаметром 125 мм.
3. Деревянные бруски.
4. Металлический уголок.
5. Пластина дюралевой стали.
6. Саморезы.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно!Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

Насадки на болгарку для шлифовки дерева: особенности

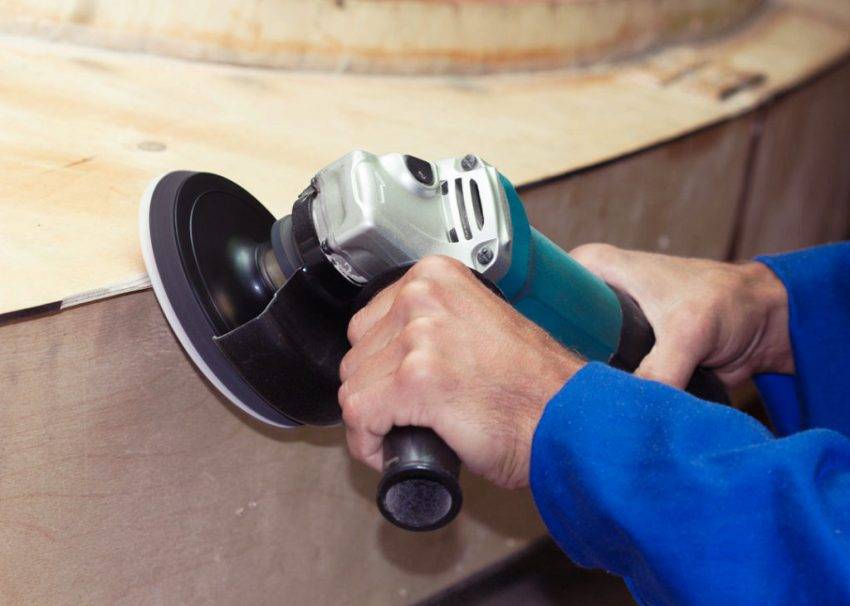

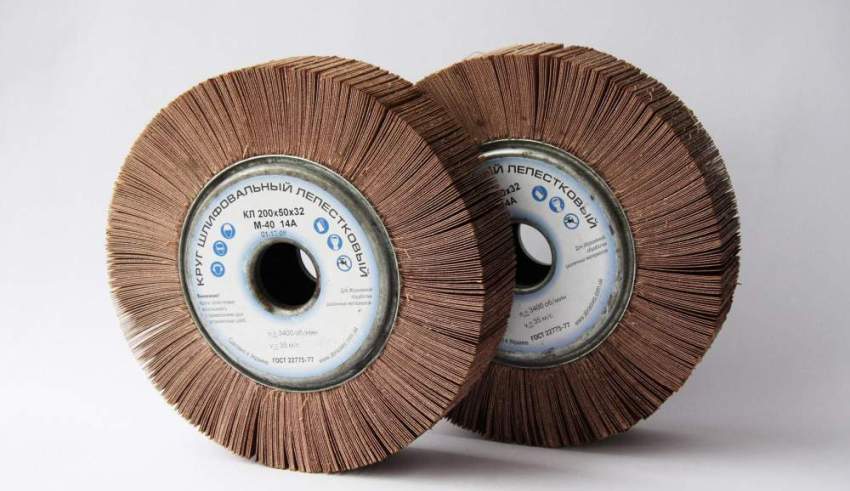

Для шлифовки поверхностей из древесины применяются лепестковые и круглые насадки. В первом случае наждачная бумага фиксируется по периметру диска. В свою очередь, круглые диски предусматривают крепление наждачных кругов на липучку. Оба варианта насадок для обработки древесины довольно удобны. В некоторых случаях такие инструменты укомплектовываются специальным переходником, который позволяет использовать диск на дрели.

На лепестковых насадках наждачная бумага фиксируется по периметру диска

Какой инструмент больше подходит для шлифовки дерева? Данную операцию можно выполнить с помощью УШМ или специальной шлифмашинки. Выбор инструмента зависит от того, с какой целью будет обрабатываться поверхность. Если шлифовка необходима для того, чтобы подготовить древесину к покраске, то тогда можно использовать специальный диск на УШМ.

Для лакирования дерева лучше всего обработать его шлифмашинкой. Существует несколько разновидностей данного оборудования. Устройства продольного типа называются так из-за направления движения наждачной ленты. В свою очередь, в вибрационной разновидности применяются круги, на которые нанесен абразивный материал.

Крупнозернистые насадки используются для черновой обработки, а мелкозернистые – для чистовой отделки

Важные моменты при сооружении маятникового станка

Этот тип инструмента относится к опасным инструментам, поэтому при разработке комплекта учитываются эти основные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

В дополнение к возможностям, когда станок имеет подвижную часть, существуют также возможности изготовления режущих устройств с расположением инструмента на дне станины или поверхности стола верстака. Однако этот вариант подходит только в том случае, если древесина подлежит распиловке. Вот пример того, как можно быстро и легко построить домашнюю пилораму из фрезера. В этой статье вы узнаете больше о том, как построить пилораму для домашнего использования.

Это интересно! Этот тип инструмента можно использовать только с дисками или кругами для обработки дерева. Резка плитки и металла при таком положении рычага крайне опасна.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

• устанавливаем первый диск и фиксируем гайкой;
• устанавливаем второй диск и фиксируем гайкой;
• замеряем получившееся расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок. Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

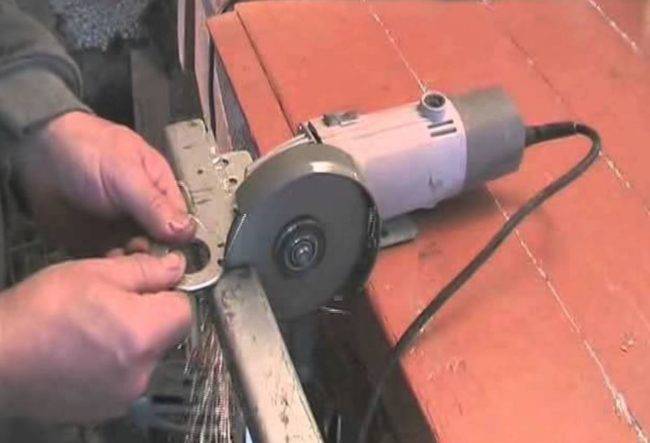

Самое простое приспособление для стойки УШМ

Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:

Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.

При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.

Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:

Отрезной станок

Отрезной станок используют для резки и раскроя металла и профиля, получения одинаковых по размерам заготовок, пропила на определенную глубину, резки керамической плитки и т. д. В торговой сети можно приобрести готовую конструкцию, которая стоит немалых денег. Сделать приспособление, которое будет выполнять те же функции в домашних условиях и небольших мастерских, можно из болгарки мощностью от 0,9 кВт.

На рисунке видно, что для изготовления такого приспособления необходимо лишь продумать конструкцию и надежную фиксацию УШМ. Для этого необходимо предварительно определиться с размерами и закрепить в 2-3 точках, чтобы в процессе выполнения резки инструмент не перемещался

И это очень важно

Болгарка может располагаться и снизу столешницы стола. В этом случае она будет не только разрезать разные материалы на части, но и работать как циркуляционная пила.

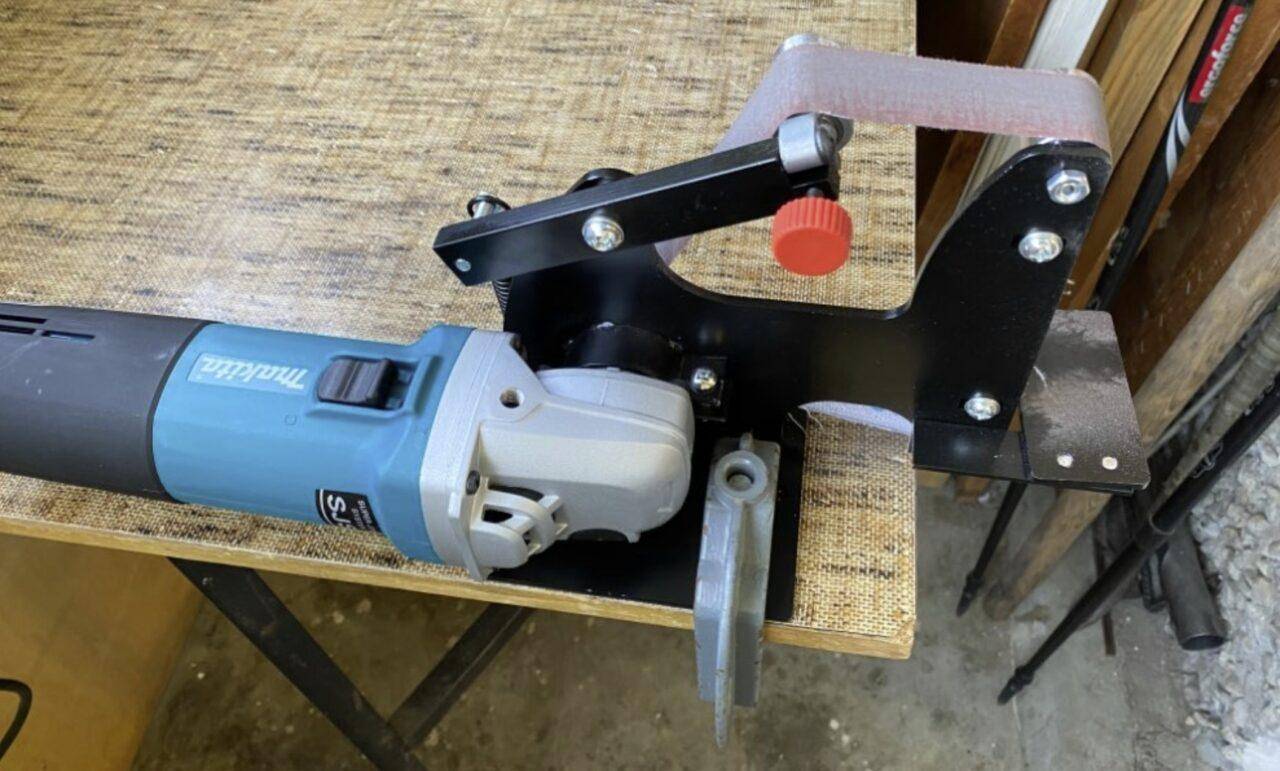

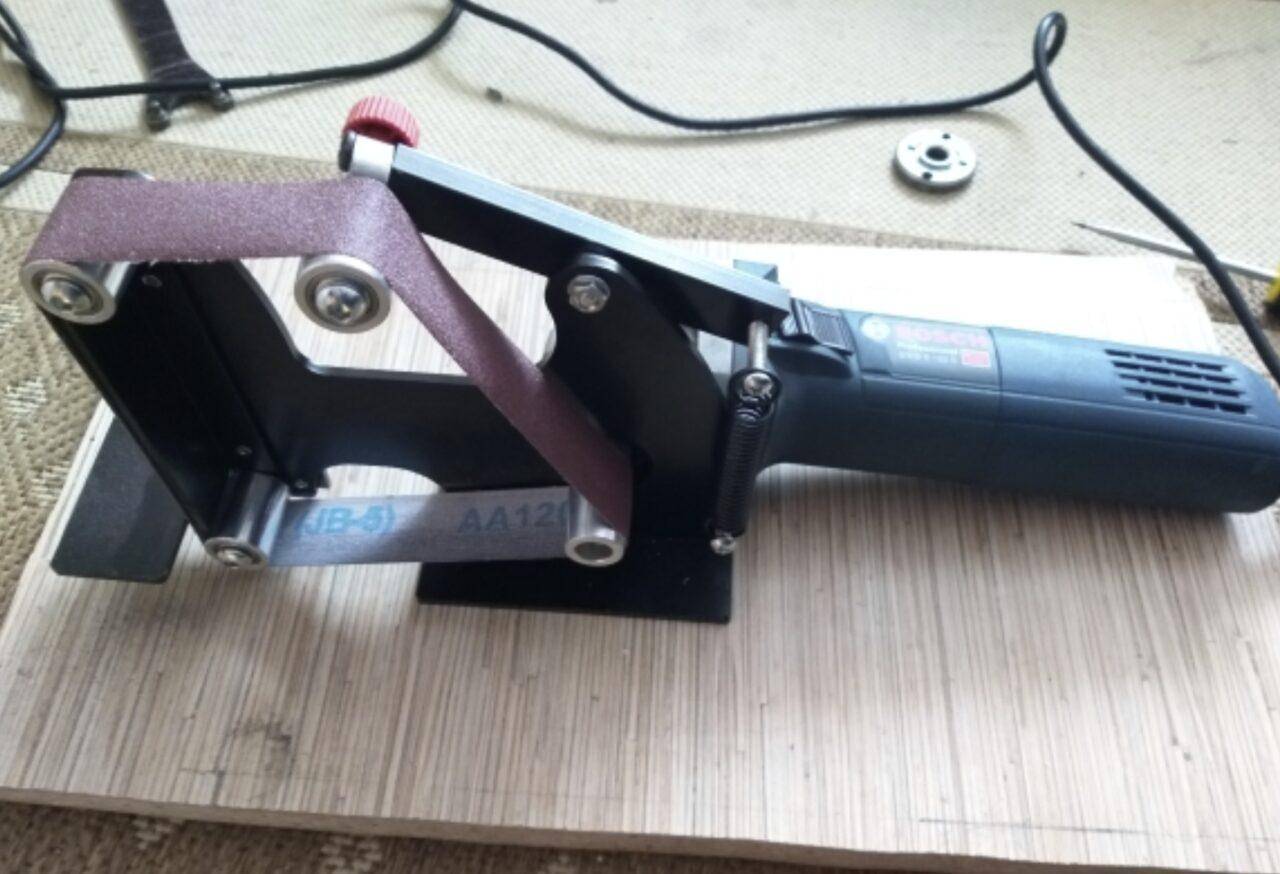

Угловая шлифовальная насадка для УШМ

Этот многофункциональный адаптер превращает вашу «болгарку» в мини шлифовальный станок. Его наличие позволяет обрабатывать различные деревянные, металлические, керамические детали. Он незаменим при необходимости наточить инструмент – нож, стамеска, ножницы.

Гаджет рассчитан на подключение к машинке со стандартом диска – 100мм, 115мм, 125мм. Для его работы нужна шлифовальная лента, специальным образом склеенная наждачная бумага, шириной от 30мм.

Угловой шлифовальный станок будет полезен в любом частном хозяйстве. Он небольшой и может быть установлен стационарно, при необходимости подключаясь к «болгарке».

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Полировочные насадки для УШМ

Приспособление, используемое для полировки мебели, автомобилей, деревянных, мраморных и металлических изделий. Выполняет бережную обработку обслуживаемой поверхности.

Не допускает повреждения основы – будь там дерево, металл, камень или стекло. Может использоваться для полировки самых разных хозяйственных и рабочих инструментов.

Основа полировочного диска – металл. На металлической основе закреплен шлифовальный материал – шелк. Полировочный круг рассчитан на работу с популярными видами «болгарок» – способными работать с дисками 100 мм и больше. Он прост в установке и замене. При наличии качественных полиролей обеспечивает устранение мелких царапин и трещин с обрабатываемой поверхности.

Рекомендую почитать:

• Вещь! Электролобзик BOSCH PST 800 PEL – Мой надежный помощник в работе;
• Мой обзор и отзыв об электрической газонокосилки Carver LME-1640;
• 10 уникальных и недорогих ручных инструментов из Aliexpress.

Кулинария

Казалось бы, где болгарка, а где кухня? Разве что во время ремонта можно увидеть там этот инструмент. Однако в умелых руках для УШМ нет ничего невозможного.

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео. Универсальный станок или приспособа для болгарки сделана своими руками — видео

Устройство и назначение УШМ

По типам болгарки делятся на 2 группы, в соответствии с их производительностью и размером:

• маленькие шлифовальные машинки мощностью до 1500 ватт;
• большие болгарки имеют электродвигатель 1800 Вт.

https://youtube.com/watch?v=ZtvOT7-Df5g

Режущий инструмент для шлифовальной машины выглядит в виде абразивного круга разного размера и для разных видов работ, что делает болгарку универсальным электрическим механизмом. В продаже появились адаптеры для шлифования труб при помощи шлифмашинки. Типы используемого абразивного режущего инструмента:

1. Шлифовальный круг для черновой и чистовой обработки. В продаже имеется оснастка для обработки нержавеющей стали, алюминия и камня. Не подходит для дерева и пластика. Применяется для шлифования соединительных швов и края заготовки. Для получения хороших результатов рекомендуется держать инструмент под углом 30 градусов к обрабатываемой поверхности.
2. Отрезной диск для резки металла имеет толщину не более 3 мм. Используется, в частности, разделывания листового металла на отдельные элементы. Выпускаются тонкие диски толщиной 1 мм, что значительно ускоряет резку, но они быстрее изнашиваются.
3. Фибровые круги — это тонкие пластины, покрытые слоем абразивного материала. Из-за гибкости их не следует применять для чистового шлифования. Они также могут быть использованы для древесины и пластика.
4. Алмазный отрезной круг используется только для обработки камня.

Шлифовальные машины не являются лучшим выбором для обработки поверхности, которая должна быть идеально ровной. Из-за высоких оборотов любая ошибка вызовет появление больших углублений. Болгарка применяется для резки арматуры, профиля, уголка, труб. Чтобы упростить резку, применяют разные приспособления, которые повышают качество и безопасность работы.

Изготовление приспособлений самостоятельно

Для облегчения работы на УШМ были придуманы всевозможные конструкции, которые увеличивают её функции. Наличие оснастки даёт возможность применять УШМ как ленточный шлифовальный станок. Приспособления для болгарки изготовить своими руками несложно, к тому же обойдётся гораздо дешевле.

Приспособления для болгарки

• Штатив
•  Фиксатор
• Фрезер
•  Стусло
• Штроборез
•  Удлинитель

Штатив – это устройство, которое освобождает одну руку. УШМ держится лишь одной, а второй рукой есть возможность поддерживать металл и поворачивать его при необходимости. Кроме того, с помощью него легко установить нужный угол отреза. Он позволяет делать работу качественно и безопасно. Станина изготавливается из металлических профилей, автоамортизатора, иногда даже применяется фанера. Подобное усовершенствование допустимо лишь для станка с дисками 125 мм, при большем размере это опасно, так как приходится убирать кожух. Можно за основу брать разные варианты или сделать свой чертёж. Главное, чтобы надёжно крепился инструмент. Самый удобный способ – когда болгарка закрепляется за кожух защиты. Необходимо всего 2 болта на 10 и 2 гайки, которые крепятся на наружную часть кожуха. Ещё 2 пластины и труба, на которую все и привинчивается. А выключатель стоит сделать не фиксируемый, можно ножную педаль, тогда при нестандартной ситуации легко остановить станок. Если конструкция для резки металла получилась прочная, то можно применять её для распилки дерева.

Фиксатор – зажимов много, но самый лучший вариант для крепления болгарки – тиски. Они прочно держат, и нет надобности поддерживать рукой, тем самым уменьшается риск получения травмы. Поворотные тиски увеличивают возможности машинки (косой рез). При установке нужного диска или напильника в тиски получается точильная машинка, но, открутив, можно заняться работой вручную. А закрепляя поперёк диска упоры с прорезью, обработку можно получить очень точную. Самый популярный вариант – это ленточная пилорама из УШМ. Необходимо всего лишь иметь надёжную станину и хорошо укрепить станок.

Фрезер – ещё одно приспособление для болгарки. Станок имеет мощный двигатель, поэтому его можно переделать во фрезер. Для этого следует в проём верстака вывести вал и одеть сверху патрон с головками для фрезеровки. Полученным самодельным приспособлением для болгарки обрабатываются твёрдые породы дерева

Важно помнить, что аппарат не предназначен для такого вида работ, поэтому нужно позаботиться о своей безопасности.

Стусло – это поворотная поверхность под шлифовальную машину. С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль

Следует, всего лишь, поставить нужный диск, затем поверхность фиксируется под углом 45 градусов, и станок готов к работе. Можно нарезать любой наличник для деревянного дома или тротуарную плитку.

Штроборез – нужное приспособление для болгарки. Используют для прокладывания проводки, выдалбливая углубления в стене. Однако это небезопасно. При изготовлении насадки на болгарку, работающей на плотном основании, ею можно резать стены на весь диаметр диска. При хорошей подошве для болгарки направляющее перемещение её осуществляется плавно, без особых усилий.

Удлинитель – применяется для слесарных и сантехнических работ в труднодоступных местах.

Насадки на болгарку для грубой обработки различных материалов

Для черновой шлифовки различных поверхностей применяются специальные диски, которые имеют свои особенности. Грубая обработка древесины направлена на устранение сучков, а также слоя коры. Использование таких насадок для металлических заготовок позволяет удалять краску и ржавчину.

С помощью специальной насадки на болгарку можно выполнить грубую обработку заготовки

Сегодня можно выделить несколько типов насадок для шлифования на болгарку. Например, большой популярностью пользуются обдирочные диски. Среди них встречаются изделия, которые употребляются для обработки камня и бетона (алмазные) и абразивные круги, применяемые для металлических деталей.

Обдирочные изделия часто используются для снятия старого слоя краски. В некоторых случаях с их помощью удаляют лак. Еще один распространенный вариант насадки на болгарку – корщетки. Особенности конструкции этих элементов отражаются на их эффективности. Диск, который имеет металлическую проволоку, способен быстро удалять краску с металлической поверхности.

Отдельно стоит сказать о насадках для полировки авто. Для грубой обработки лакокрасочного покрытия (ЛКП) машины применяют специальные шерстяные диски. Материал в таком круге может быть расположен свободно или закручиваться в плотные нити.

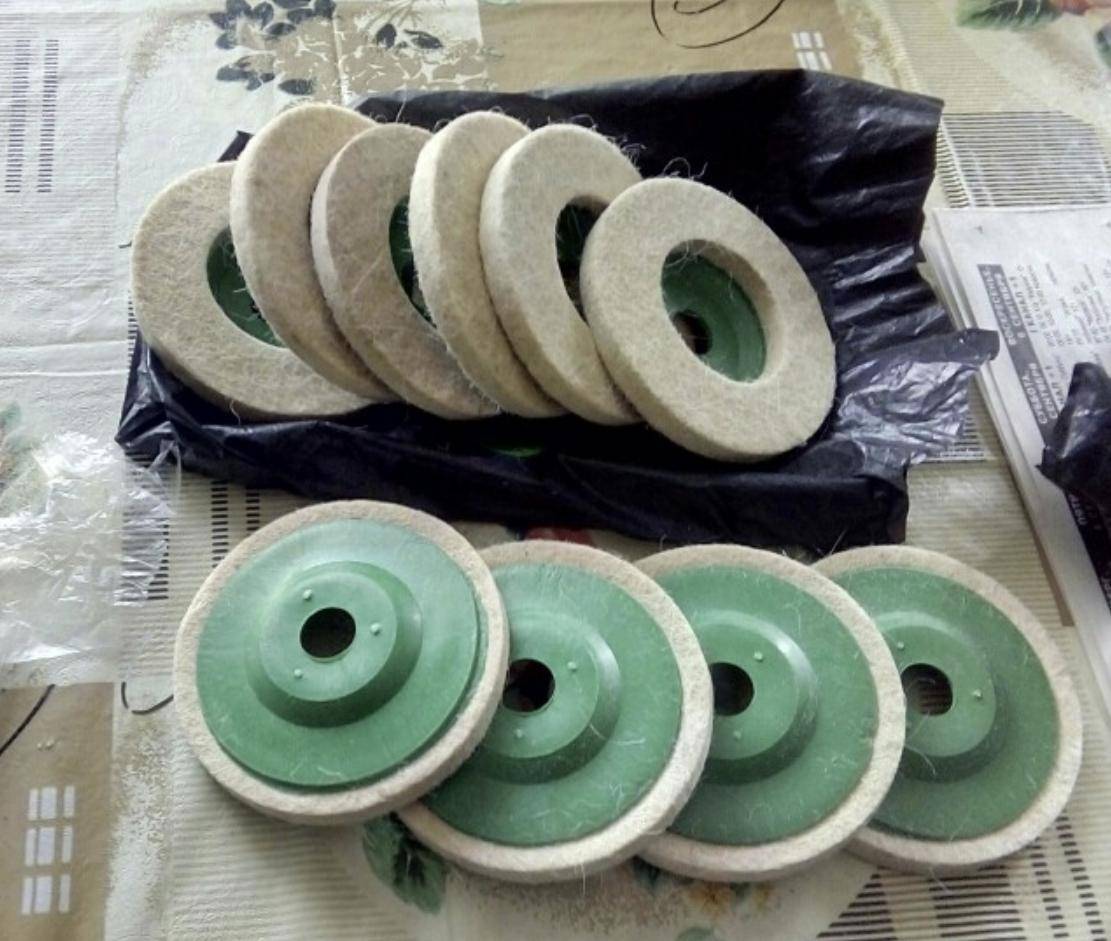

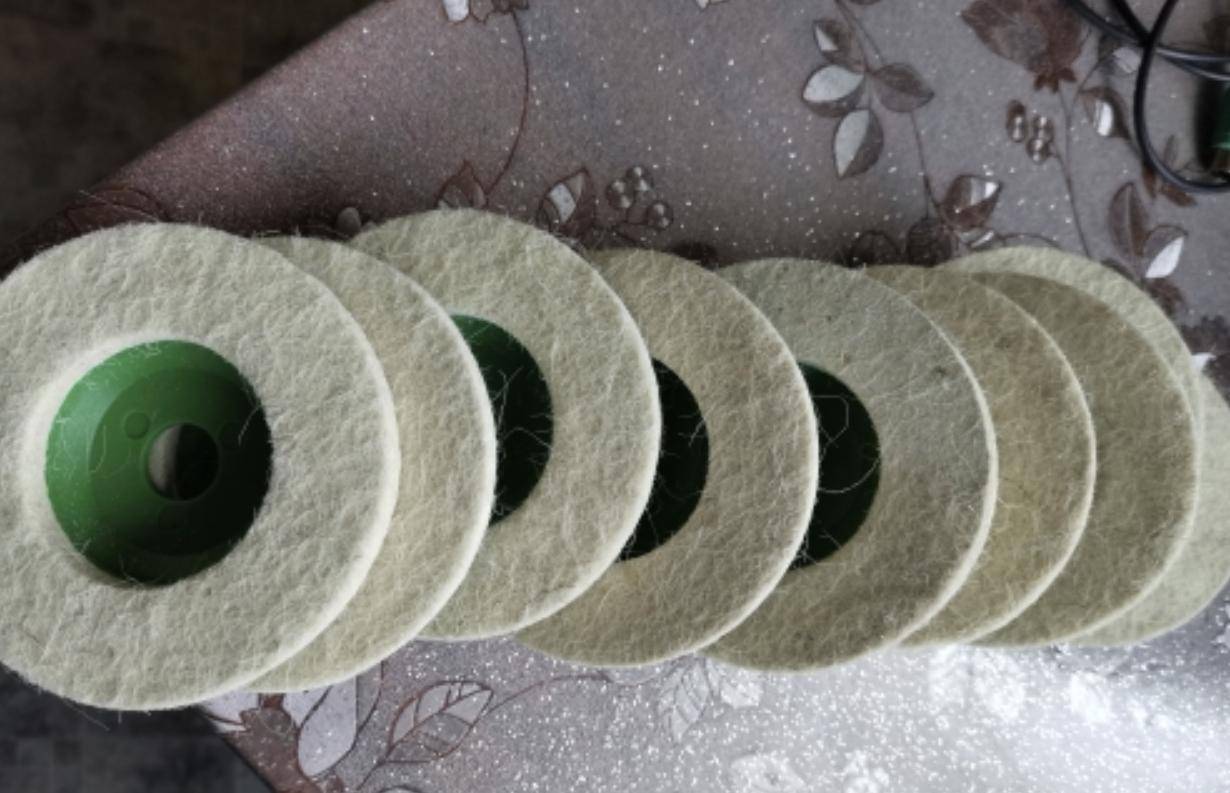

Для полировки авто большой популярностью пользуются войлочные и фетровые диски

Также для грубой обработки автомобилей применяются абразивные диски, которые отличаются высокой функциональностью и более продолжительным эксплуатационным сроком.

Сегодня можно встретить и другие насадки на болгарку для полировки авто. Например, большой популярностью пользуются войлочные и фетровые диски. Для финишной отделки ЛКП автомобиля применяются вулканитовые насадки, основным материалом которых является резина.

Что может понадобиться для изготовления станины

Чертёж станины из металла

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;
• сверлильная машина;
• сварочный аппарат;
• шлифовальный круг;
• плоскогубцы;
• набор отверток;
• набор ключей;
• измерительные инструменты.

Материалы:

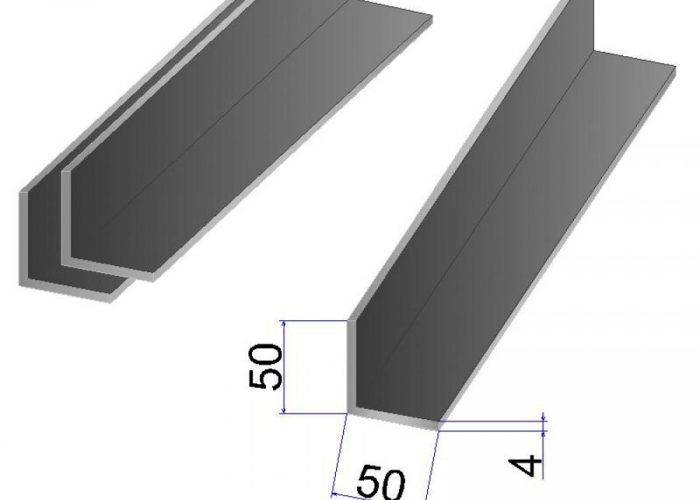

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Технология работ

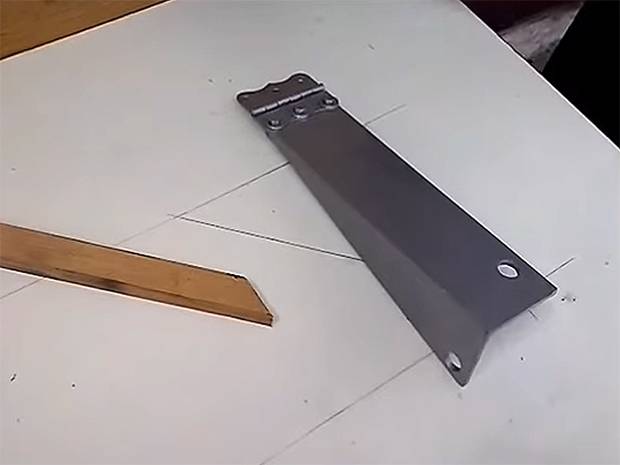

Прежде чем приступать к работам, необходимо вырезать из металла пластину. После этого нужно из неё сделать угол. Чтобы осуществить задуманное, необходимо сначала сделать вырез в форме треугольника в полке заготовки. А когда это будет сделано, заготовку необходимо согнуть под прямым углом.

Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится

Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.

Насадка для УШМ абразивная щетка

Это приспособление позволяет привлечь угловую шлифмашинку к работам по очистке деревянных, каменных и металлических поверхностей. Оно хорошо счищает ржавчину, старую краску, любое другое застарелое и устойчивое загрязнение. Также, щетку можно использовать при зачистке сварных швов.

Корпус абразивной щетки выполнен из металла. Сама она изготовлена из полимерного материала. Что обеспечивает мягкое воздействие на очищаемую поверхность и позволяет работать с материалами, по-разному реагирующими на механические нагрузки.

Насадка рассчитана на работу с «болгарками», количество оборотов которых не превышает 8500 об/мин. Рекомендуемые обороты – 4500 об/мин.

Ниже вы можете посмотреть пример обработки древесины такой насадкой

Обработанное дерево.
