Расположение видов на чертеже

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

1. Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
2. Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
3. Переход между поверхностями допускается отражать условно или вовсе опускать.
4. Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
5. Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
6. Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
7. Плоские грани детали выделяют диагональными тонкими линиями.
8. Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
9. Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Как обозначаются разрезы на чертежах

В отличие от вида разрез предполагает мысленное рассечение предмета секущей плоскостью. Полученное изображение должно соответствовать тому, что расположено в плоскости и за ней. Разрезы и сечения обозначаются двумя буквами или цифрами, к примеру можно обозначить разрез 1-1 или сечение А-А на плане. Название пишется над видом и в основной надписи. На разрезе, согласно заданию, мы, например, увидим пол и его состав на каждом этаже, к примеру на первом и втором кафельная плитка по стяжке, а на третьем паркет. Помимо состава и материалов обязательно указание высотных отметок, которые позволяют понять разницу между уровнями

Рисунок 6. Разрезы на чертежах

Ответы на вопросы

Что такое технический вид, как он указывается на чертеже?

Технические виды или технические рисунки используются для того, чтобы эскизно показать объект, предмет, план или деталь от руки, соблюдая пропорции и конструктивные особенности. Технические рисунки редко показывают на чертеже, обычно их выполняют в качестве черновика, чтобы подобрать нужный вариант исполнения.

Как выполняется соединение или совмещение видов?

При выполнении построений по требованиям ЕСКД, виды и разрезы могут быть совмещены только в том случае, если это не вводит в заблуждение и позволяет правильно прочитать чертеж. На полученном изображении мы видим осевую линию, которая делит чертеж на две части, слева показывают вид, а справа разрез. За счет совмещения внешний и внутренний конструктив становятся понятны.

Требования к оформлению чертежа общего вида

Что должно быть на чертеже

Содержание регулируется ГОСТом и общепринятым стандартом и включает:

• информацию, позволяющую визуально представить устройство и его конструкцию, механические и прочие особенности. К такой информации относятся сведения о разрезах, сечении и т. п;
• обозначенные части объекта, поясняющие чертеж общего вида;
• текст с описанием принципа функционирования устройства, его характеристик, перечень деталей, материал изготовления;
• обозначенные и пронумерованные детали;
• габариты — выверенные и правильные;
• техническую характеристику;
• схему объекта/изделия (нужна не всегда).

Что нужно знать о композиции

Рисунок — всегда прямая проекция на несколько плоскостей (не менее 2). Такое проецирование считается главным. Задача чертежника — начертить с ракурса, демонстрирующего форму и пропорции лучшей композиции.

Говоря о проекциях предмета и особенностях его устройства, мы всегда держим в уме способ черчения. Всего их три: виды, сечения и разрезы.

Вид — то, что видит смотрящий на предмет, видимая его сторона. Виды подписываются именами в том случае, если смещаются по отношению к фронтальному виду. Согласно общепринятому стандарту, вид бывает передним, верхним, левым, правым, нижним и задним.

Разрез показывает, как объект выглядит изнутри. Обычно он пересечен плоскостью и показывает находящееся на и за ней.

Сечение — рисунок, который мы видим, когда мысленно разрезаем объект плоскостью. Мы видим фигуру, которую отрезали в точке соприкосновения.

Размеры объекта

К размерам относятся главные параметры объекта. Сумма значений размерных строк и цифр используется для моделирования. Есть несколько вариантов размерной строки:

• габариты, определяющие границы изделия;
• величины и показатели, позволяющие монтировать и инсталлировать изделие и его элементы — посадочные, установочные и присоединительные;
• справочные — для дополнительной информации.

Важно:

• числа и метрические допуски не дублируются в отношении того же изделия, размещенного на разных страницах. Исключение — формальные сведения;
• расположение размерной строки должно быть параллельно отрезку, который измеряется, а выноса — перпендикулярно;
• угловые значения в процессе измерения делают линию полуокружностью, а выносы — радиусами;
• у контуров, выносов и строк нет точки пересечения.

Длинные линейки располагаются дальше от объекта, а короткие — ближе.

Как нумеруются позиции и части

При наличии в составе экспозиции множества элементов, нумерация осуществляется по порядку. Есть специальные линии для записывания на них чисел. Эти линии тянутся из внутреннего силуэта предмета во вне. Числа пишут также на разрезах и сечениях с видимой позицией.

Чтобы было удобно ориентироваться, создаются табличные реестры с номерами позиций — в свободном месте или отдельно на другой странице.

Графы таких реестров имеют определенную последовательность:

• готовые и заимствованные элементы;
• детали, которые были куплены;
• новое.

Порядок размещения видов на чертеже

Виды на чертеже не подписывают, но их легко отличить друг от друга и определить, в какой проекционной плоскости находится каждый из них. Принято располагать по центру фронтально вид спереди, вид справа и слева имеют положение согласно названию. Виды снизу и сверху располагаются над и под видом спереди. Вид сзади правильно будет выполнить рядом с видом слева.

Если представлены только три вида, то схема общей компоновки будет другой – в верхнем углу вид спереди, под ним вид сверху, в левой части листа, сбоку от двух других видов выполняется вид слева. Все чертежи выполняют без изменения масштаба. Увеличенный масштаб можно применять для местных видов, чтобы лучше показать деталь. Расстояние между чертежами должно быть достаточным, чтобы разместить выноски, выносные линии, названия чертежей.

Рисунок 7. Размещение видов на чертеже

Наименование и расположение видов, установленных госТом ескд.

Изображение предмета на чертежах образуется при помощи прямоугольного проецирования предмета на плоскости проекций. При этом согласно ГОСТ 2.305-68** предмет предполагается распложенным между наблюдателем и соответствующей плоскостью проекций.

Предмет располагается относительно фронтальной плоскости проекций так, чтобы изображение на ней наиболее полно отображало форму и размер предмета при наилучшем использовании поля чертежа.

За основные плоскости проекций принимают шесть граней куба; предмет мысленно располагают внутри этого куба (задняя грань принимается за фронтальную плоскость проекций) и строят проекции предмета на каждой грани. Если после этого развернуть грани куба до совмещения с фронтальной плоскостью, то получим чертеж предмета на шести плоскостях проекций. На каждой плоскости проекций дано изображение обращенной к наблюдателю внешней видимой части предмета, такое изображение называется видом.

В зависимости от направления проецирования установлены следующие названия видов: вид спереди (главный вид или фасад), вид сверху (пан), вид слева (боковой фасад), вид справа, вид снизу, вид сзади (задний фасад).

В целях уменьшения количества видов можно на них показывать невидимые части поверхностей предмета штриховыми линиями. При выполнении чертежа предмета количество видов должно быть наименьшим и в то же время достаточным для получения полного представления о предмете.

Очень важно правильно и четко разместить проекции предмета и его деталей на рабочем поле чертежа. Нормальное заполнение рабочего поля чертежа (плотность заполнения) без ущерба четкости изображения должно быть около 75%

6.Выбор главного вида детали.

Выполнение чертежа начинают с выбора главного изображения.

Основное требование к главному изображению оно должно передавать наиболее полное представление о форме и размерах детали.

В качестве главного изображения (вида спереди) может быть использован как фронтальный разрез, так и сочетание вида и разреза.

Плоские детали из листового материала изображают в одной проекции, показывающей их контурные изображения, толщина детали указывается условной записью.

Для изготовления фасонных деталей из листового материала требуются точные развертки или приближенные заготовки для штампованных деталей с вытяжкой – это плоские детали из листового материала.

Количество изображений (видов, разрезов, сечений) предмета на чертеже должно быть наименьшим, но достаточным для выявления его внешней и внутренней формы и должно давать возможность рационально нанести размеры.

В некоторых случаях одна проекция с соответствующим условным знаком, поставленным у размерного числа, дает полное представление о форме изображенного предмета. Так, например, знак диаметра говорит о том, что изображенный предмет является телом вращения; знак квадрата обозначает, что изображенный предмет имеет форму призмы с нормальным сечением в виде квадрата; слово «сфера», написанное перед значком диаметра говорит о том, что поверхность сферическая; символ “S” (толщина) перед размерным числом заменяет вторую проекцию детали, имеющую форму параллелепипеда и т.д.

После анализа формы детали, можно определить, какие изображения необходимы для исчерпывающей передачи внешних и внутренних форм этой детали. Для большинства деталей машин и механизмов достаточно выполнить 3 изображения, учитывая, что для изображения невидимых контуров изделия можно пользоваться штриховыми линиями, можно совмещать части видов с частями соответствующих разрезов, применять сложные разрезы и т.п.

Выбор главного изображения (особенно для чертежа детали) — важнейший этап работы над чертежом. Если на этом этапе допустить ошибку, то ничто другое ее не компенсирует. Чертеж будет понят правильно опытным человеком, но чтение отнимет много времени. Менее опытный не только потратит еще больше времени, но и может неверно понять содержание чертежа, что приведет к производственному браку.

Рассмотрим порядок выбора главного изображения, условно разделив его на три этапа.

1.Определение направления взгляда (направления проецирования) для образования главного изображения.

2.Определение содержания главного изображения.

3.Выбор положения главного изображения.

На сборочных чертежах главное изображение должно отображать относительное положение основных частей изделия, обычно скрытых от взгляда наблюдателя. Поэтому данное изображение является разрезом, как и большинство других изображений, помещаемых на чертеже.

Виды на чертеже и основные виды в машиностроении

Виды на чертеже подразделяются на: фронтальную, горизонтальную и профильную проекции. Под видами подразумевается те части детали, которые имеют видимые части поверхности. Наиболее полную информацию должен предоставлять главный вид.

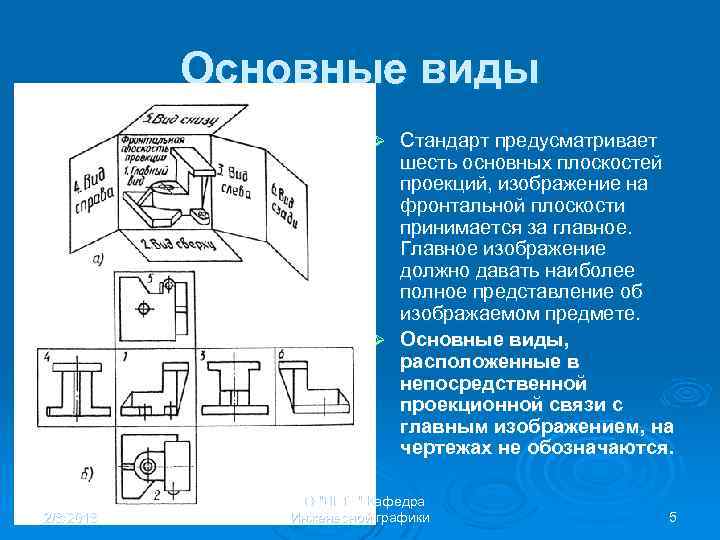

Принимая во внимание ГОСТ 2.305-68, деталь имеет следующие основные виды:

1. Главный вид (вид спереди) или же часто используемая фронтальная проекция;
2. Вид сверху. Имеет расположение под главным видом. По другому имеются горизонтальная проекция;
3. Вид слева. Изображают справа от вида спереди и именуется профильной проекцией;
4. Вид справа. Находится слева от вида справа;
5. Вид снизу. Имеет свое место над главным видом;
6. Вид сзади. Располагается справа от вида слева.

В машиностроении используются три видовых проекции: профильную, горизонтальную и фронтальную.

Это для упрощения составления чертежей. Заменяют другие виды с помощью штриховых(невидимых) линий.

Сколько существует основных видов чертежа?

6 видов – спереди(главный), сверху, слева, справа, снизу, сзади.

Как называются виды чертежа и каково их расположение?

Спереди(главный) – на фронтальной плоскости, сверху – на горизонтальной плоскости, слева – на профильной плоскости, справа, снизу, сзади.

Какое изображение на чертеже является главным видом (основным)? В каком положении изображают на нем предмет относительно плоскостей проекций?

Вид спереди главный (основной), на нем изображается проекция на фронтальную плоскость.

Что называют комплексным чертежом? Как располагают проекции на комплексном чертеже?

Комплексный чертеж – изображение предмета на совмещенных плоскостях проекции. Справа от вида спереди располагается вид слева, а снизу от вида спереди располагается вид сверху.

Какие условные обозначения при нанесении размеров уменьшают количество изображений на чертеже?

Знак диаметра, знак квадрата и символ толщины s.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

• Простые. Используется одна рассекающая плоскость.
• Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

• горизонтальные;
• вертикальные;
• наклонные.

По признаку параллельности секущей какой-либо основной плоскости, вертикальные делятся на фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

• продольные;
• поперечные.

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать расположения их в зоне других элементов, совпадения с ними или пересечения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

1. Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
2. Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов

Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом

Расположение видов (проекций) на чертежах (по ГОСТ 3453-46)

При построении проекций предполагают, что предмет расположен между глазом наблюдателя и соответственной плоскостью проекций (фиг. 115). 2. На чертеже проекции имеют следующие названия: “Главный вид”, “Вид сверху”, “Вид слева”, “Вид справа”, “Вид снизу”, “Вид сзади” (фиг. 116).

Главным видом называется проекция на фасадную плоскость проекций. Изображаемый на чертеже предмет должен быть расположен

относительно фасадной плоскости так, чтобы главный вид давал возможно более ясное представление о форме предмета и его размерах или обе­спечивал наилучшее использование поля чертежа.

Такие изделия, как самолёт, автомобиль, паровоз и т. д. следует на главном виде изображать расположенными по условному направлению движения справа налево.

Главный вид служит для данного чертежа основным видом; осталь­ные виды нормально должны быть расположены, как показано на фиг. 116, а именно:

• вид сверху—под главным видом;
• слева—справа от главного вида;
• справа—слева от главного вида;
• снизу—над главным видом.

Наименования видов, кроме вида сзади, при расположении их по правилам п. 4 на чертежах не должны надписываться. Вид сзади необ­ходимо во всех случаях снабжать соответствующей надписью или ука­занием на направление проектирования.

Допускаются отступления от указанных в п. 4 правил располо­жения видов:

• при выполнении частичных видов;
• при размещении какого-либо вида вне проекционной связи с другими видами;
• при соединении половин противоположных видов по оси симме­трии (например, половина вида сверху соединяется с половиной вида снизу или половина вида слева соединяется с половиной вида справа).

Примеры допускаемых отступлений при расположении частичных видов даны на фиг. 117 и 118. Если частичный вид расположен вне непо­средственной проекционной связи с основным видом или отделён от последнего другими изображениями, то указание стрелкой и надписью (фиг. 117: „Вид по стрелке А”) обязательно. Подоб­ное указание может быть применено в том случае, если частичный вид расположен в непосредственной проекционной связи с основным видом.

При расположении какого-либо из видов на одном и том же листе с другими видами данного предмета, но вне проекци­онной связи с ними, необходимо либо указать название этого вида (например: „Вид снизу”), либо сделать соответственное указание стрелкой и надписью (например: „Вид по стрелке А”, или сокращённо: „Вид по А”, „Вид по В” и т. д).

Стрелки для указания изображаемой стороны предмета всегда должны сопровождаться буквен­ными обозначениями.

Если вид расположен на отдельном листе, то необходимо надписать название этого вида.

При соединении половин противоположных видов по оси симметрии должно быть надписано название не только того вида, который расположен не на месте, но, в отступление от п. 5, и название нормально расположенного вида.

Допускается при изображении предметов, проектирующихся в форме симметричной фигуры, вычерчивать взамен целого вида несколько более его половины (фиг. 118).

Количество видов для изображения данного предмета должно быть наименьшим и в то же время достаточным для получения исчер­пывающего о нём представления.

Область применения

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Преимущественный метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

В результате проекции образа предмета возникает схема основных видов изделия:

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Виды на строительных чертежах

В архитектуре и строительстве виды позволяют показать здание или сооружение целиком. По сути, любой фасад является видом. Четыре фасада показывают на одном листе, чтобы создать полное представление об облике здания. Рабочий проект, находящийся на последней стадии разработки, содержит уже детальную информацию о том, какие материалы использованы на фасадах, как сделать уголок для навешивания декоративных элементов, какова технология переноса изображений или схем на фасад, какова расстановка окон и дверей, как должен быть обозначен каждый элемент устанавливаемого оборудования

Особое внимание уделяется нетиповым решениям

Рисунок 9. Фасады на строительных чертежах

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.
