Мобильный тепловизор для смартфона — на сколько реальны показания
Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.
Тепловизор для смартфона на Android
Небольшой компактный модуль обладает неплохими характеристиками
Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.
Тепловизор для смартфона на Android
Тепловизор для смартфона на базе iOS

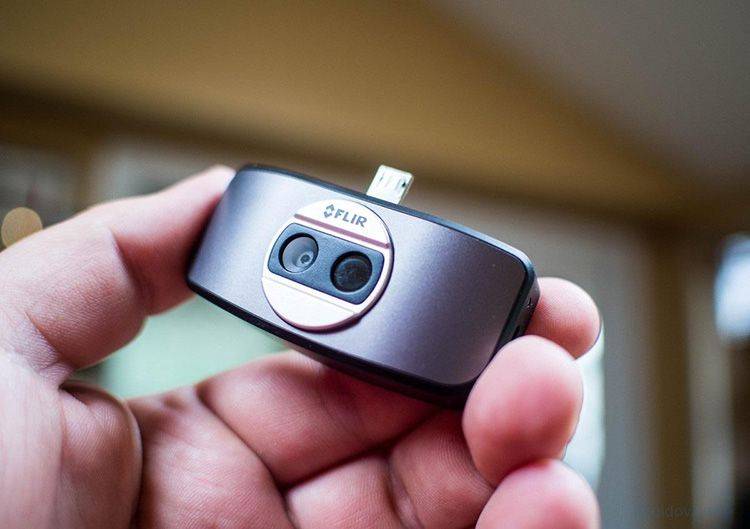

Так выглядит модуль от Flir для iPhone
Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.
Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.
Тепловизор для смартфона на базе iOS
Устройство и принцип работы тепловизора
Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.
Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.
Исследование тепловизором тепловых потерь в квартире
Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.

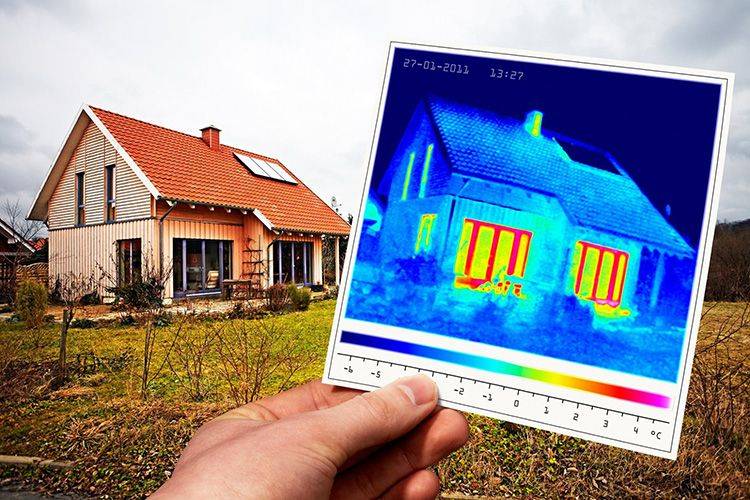

Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией
С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.
Мобильный тепловизор для смартфона − насколько реальны показания
Сравнительно недавно появился новый вид подобного оборудования. Переносные телевизоры для подключения к телефону через microUSB. По сути, это карманный тепловизор. На рынке подобных приборов сегодня продаётся всего несколько таких устройств.
Мобильный тепловизор на Android
Подобные приспособления выпускает бренд «Seek Thermal». В производстве уже несколько типов таких приборов. Рассмотрим некоторые из них подробнее.
Тепловизор Seek Thermal XR для Android
Устройство подключается к смартфону, питается от него, несильно его разрежая (что, безусловно, плюс). Мобильный гаджет поможет определить сквозняки и засоры в трубах, перегрев проводки.
Прибор имеет защиту от влаги и достаточно компактные размеры
По отзывам, он может вполне точно определить холодные зоны, к примеру, проверить качество утепления на балконе.
Кстати, существуют вариации приборов для смартфонов на базе IOS. Есть ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги.
Устройство «FlirOne» для смартфонов на базе IOS
Прибор этого класса не такой компактный. Некоторые пользователи жалуются на быструю разрядку аккумулятора гаджета, несмотря на то, что он имеет собственный аккумулятор.
Как и в предыдущей модели, у этой «крошки» достаточно неплохое разрешение − 206×156 пикселей
Сколько стоят тепловизоры высокотехнологичного класса

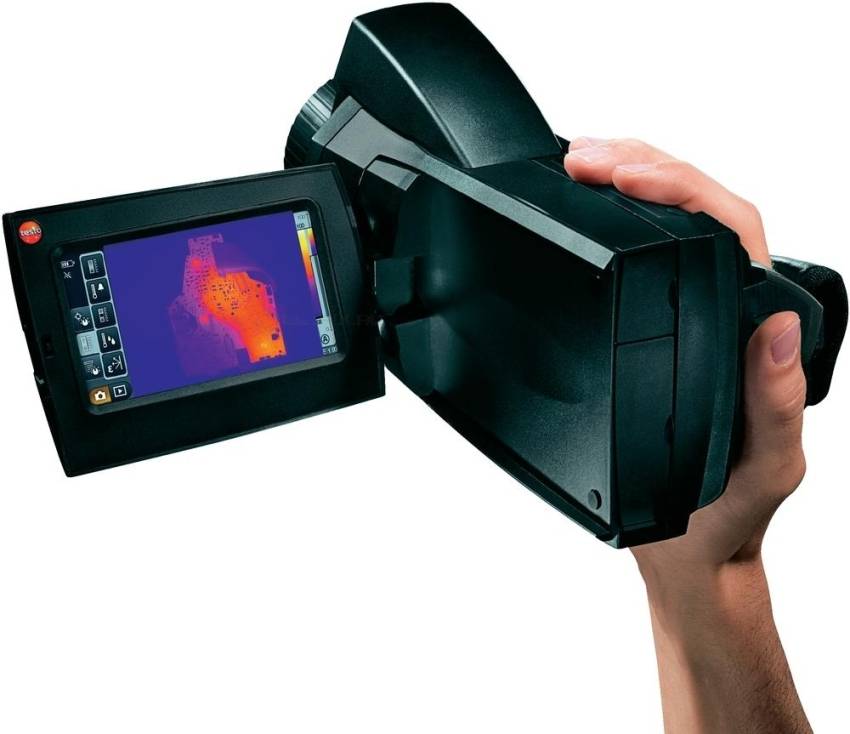

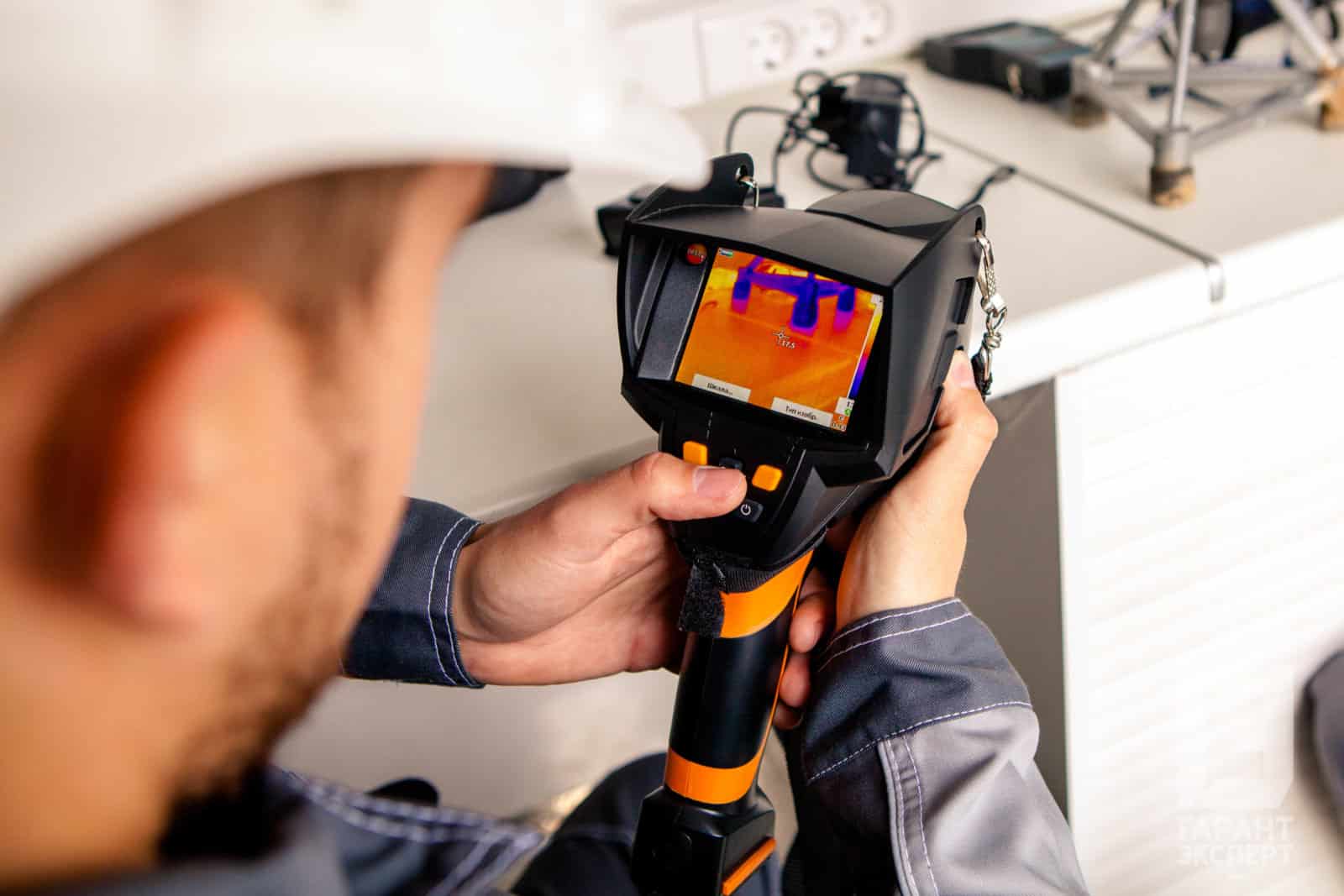

Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС
Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности
RGK TL-80 (Россия)
Съёмка
Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.
Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий
Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта
Обработка результатов
Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.
Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.
Сферы использования

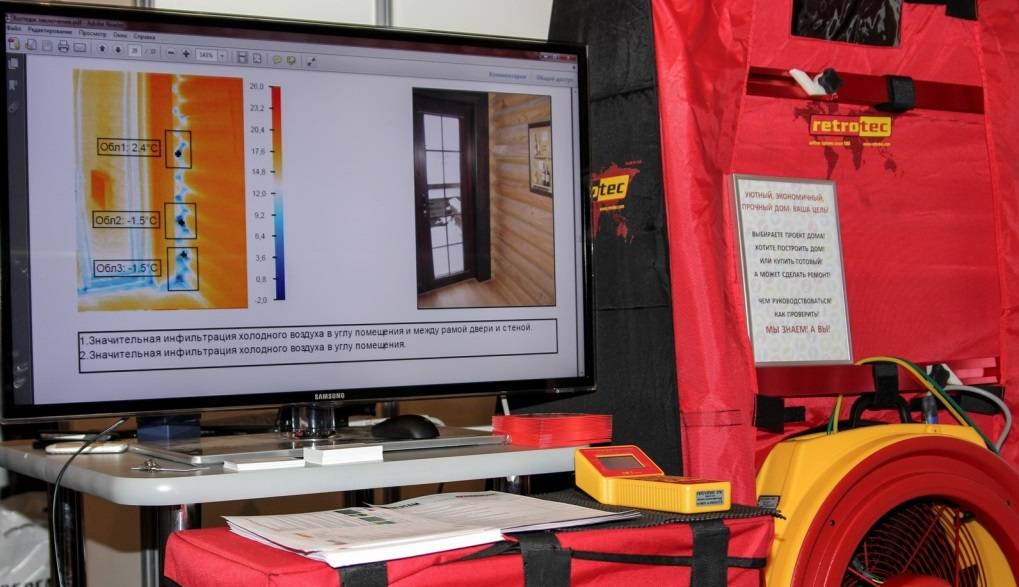

Энергоаудит помещений или дома проводят в любое время года, независимо от погодных условий. Дождь, снег, ветер учитывается при измерительных работах. Особенно отчётливо видна разница цветных оттенок на экране в зимнее время. Для обследования дома в летнее время в помещении устанавливаются вентиляторы, которые создают воздушный поток. Их размещают в оконных и дверных проёмах, в точках, где особенно интенсивно выходит тепло.
Вентиляторы создают разницу давлений в 50 Па и разницу температур. Тёплый поток в летнее время может определить не только промышленный, но и бытовой тепловизор, который определяет перепады в 0,5 до 2 0С.
Приборы нашли широкое применение не только для анализа распределения тепла в помещении, его утечки, для определения мостиков холода. Для чего ещё предназначается устройство?
- С помощью них выявляют состояние изоляционных материалов в стенах дома, в пироге теплоизоляции крыши. Обследование поможет продлить эксплуатационный срок стропил и кровельного материала.
- Можно определить, что в определённом месте изменил свои характеристики гидробарьер. Это означает, что утеплитель будет быстро изнашиваться.
- Тепловизор используют не только для частных домов, но и для квартир. При анализе системы тёплый пол можно выявить место аварии.

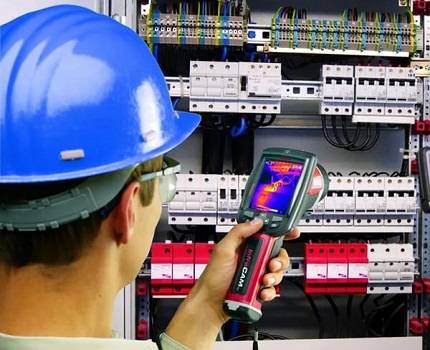

- Приборы дают возможность, найти нарушение целостности электропроводки в помещении. Это актуально и для закрытых, и для открытых проводов.
- Приборы тестируют работу вентиляционной системы.
Строители определяют качество изоляции теплотрасс, системы отведения дыма и кондиционирования воздуха, определяют нарушения установки пакетов в оконные и дверные проёмы, дефекты при организации тёплого балкона.
Рейтинг лучших профессиональных тепловизоров
Профессиональные устройства инфракрасного спектра стоят дорого. Но выбрать их стоит из-за хорошего разрешения изображения и высокой точности показаний.
Guide Infared IR510X
Тепловизор в форме монокуляра обладает хорошим разрешением 400 на 300 пикселей, высокой скоростью смены кадра и приближением 1,1 крат. Записывает видео и делает фото, оснащен встроенной памятью 4 Гб.
Цена тепловизора Guide Infared начинается от 99000 рублей
Testo 868
Инфракрасный прибор с поддержкой беспроводной передачи данных поддерживает диапазон от — 30 до 650 °С. Обладает невысоким FPS, но в строительстве и промышленности, где скорость не так важна, ценится за точные результаты.
Купить Testo 868 можно от 145000 рублей
Как происходят утечки тепла
Тепловые потери возможны как вследствие дефектов конструктивных элементов дома, так и в результате ошибок при строительстве здания, монтаже теплоизоляции, прокладке коммуникаций.
Основные каналы тепловых утечек:
- Стены и крыша здания:
- тепло уходит наружу вследствие низкого качества теплоизоляции стен — это возможно, когда утеплитель повреждён, уложен с нарушением технологии или же вовсе отсутствует;
- радиаторы батарей отопления или тёплые полы могут быть расположены слишком близко к стенам, вследствие чего фактически «греется улица», а теплоноситель в системе охлаждается намного быстрее;
- проблемы вызывают недостаточно плотные стыки между балками кровли и утеплителем.
- Двери и окна:
- одной из причин снижения температуры в помещении и появления сквозняков являются щели в окнах, которые появляются в результате износа уплотнений или низкого качества монтажа;
- аналогичная ситуация складывается вследствие наличия щелей между входными, балконными дверьми и их проёмами.
- Коммуникации и люки:
- зачастую потери тепла возникают, когда вентиляционные коммуникации не справляются со своей функцией удаления загрязнённого воздуха из помещения и лишь затягивают внутрь холодный воздух;
- проблемы могут вызывать люки в подвал и на чердак здания, монтажные отверстия для кондиционеров, другой бытовой техники и оборудования.
- Уязвимые зоны и «мостики холода»:
- при утеплении стен зданий зачастую игнорируется важнейший участок, через который происходят тепловые потери — это фундамент дома. Холодовой эффект фундамента усиливается, если в доме есть подвал, а максимум тепловых потерь в данном случае приходится на «тёплый пол»;
- существуют зоны с изначально низким термическим сопротивлением — «мостики холода», пропускающие большее количество тепла. Обычно это перемычки из бетона, углы, места стыков конструктивных элементов здания, швы кирпичной кладки.
Как производят тепловизионное обследование
Тепловизионное обследование (совместное использование тепловизора и аэродверь)
Важнейшую роль играет тепловизионное обследование в строительстве при проведении утеплительных работ, потому что наличие отдельных мест с сильными тепловыми потерями может свести на нет все усилия по теплоизоляции остальной поверхности. На практике это приводит не только к увеличению энергопотребления в помещении, но и к промерзанию или отсыреванию конструкций, что может привести к их скорейшему разрушению, порче внутренней отделки или содействовать неблагоприятному микроклимату в помещениях, образованию плесени, появлению грибка, что может отрицательно сказаться на здоровье проживающих в таком здании.
Для жилых помещений в многоквартирных коммунальных домах проведение тепловизионного обследования может способствовать выявлению мест утечки тепла через окна и входные или балконные двери, а так же эффективность работы нагревательных приборов. Такие дефекты жильцы могут исправить в индивидуальном порядке. Выявленные тепловые утечки в несущих конструкциях индивидуально устранить невозможно, так как утепление стен квартир изнутри по теплотехническим расчетам оказывается неэффективным и даже приводит к ухудшению микроклимата в помещении. Единственным вариантом остается внешнее утепление всего дома.
Обследование дома тепловизором (термограмма коттеджа на экране тепловизора)
Для владельцев индивидуальных домов и коттеджей использование тепловизора для улучшения теплоизоляции помещений более продуктивно, так как они вольны в установке внешней теплоизоляции. Однако стоимость тепловизоров велика и может достигать нескольких сот тысяч рублей, а цена отдельных моделей с большой матрицей доходит до нескольких миллионов. Поэтому покупка приборов для одноразового обследования дома зачастую нерентабельна. На этот случай можно прибегнуть к услугам фирм, предлагающих тепловизоры в аренду за несколько тысяч рублей в сутки.
Заказывать услуги по тепловизионной диагностике лучше в прохладное время года, когда разница температур на улице и в квартире или загородном доме значительна и составляет более 15°C. Летом проводить «тепловизионку» практически бесполезно из за малой разницы температур. Но не стоит отчаиваться, нет безвыходных ситуаций, нагнать в помещение холодный воздух можно при помощи уникальной системы – «аэродверь», в местах выхода холодного воздуха нагнетаемого аэродверью, тепловизор будет фиксировать температурные колебания в местах с плохой теплоизоляцией.
Как проводится обследование дома тепловизором
Кроме подготовки самого прибора и проверки допусков специалиста, важное значение имеют погодные условия на месте проведения процедуры. К примеру, нельзя проводить замеры при сильном ветре или в солнечную погоду
А само здание не должно быть перегрето солнцем. Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой.
Для качественного исследования в помещении необходимо удалить из него все нагревательные элементы (кроме стационарных), выключить электроприборы, способные повлиять на температуру.
Сохранение данных и эргономика
Для удобной работы с полученными снимками важно, чтобы они сохранялись в определенном формате. Многие тепловизоры создают изображение, для просмотра и анализа которого необходимо специальное программное обеспечение
Есть модели, которые выдают картинку в формате JPEG, но при этом не сохраняют данных о температурах, т.е. пользователь увидит, что какие-то зоны более теплые, чем другие, но точные показатели не узнает. Есть тепловизоры с компромиссным решением: они сохраняют изображение в формате JPEG, но предоставляют и полную информацию по температурам. Такие радиометрические файлы могут быть импортированы даже по электронной почте, и другие пользователи смогут просмотреть все данные без дополнительных программ. При выборе стоит отталкиваться от того, какие задачи нужно будет решать с помощью тепловизора.
Кроме того, важно обратить внимание и на эргономику устройства, особенно, если придется часто и подолгу работать с ним. Хорошо, что сегодняшний ассортимент предлагает массу компактных и недорогих вариантов. Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном
Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном.
Не забывайте при выборе обратить внимание на условия гарантийного и послегарантийного обслуживания. Слишком низкая цена на подобное устройство должна насторожить, ведь часто недобросовестные производители таким образом получают быструю выгоду, продавая не совсем качественный товар
Также не мешает перед покупкой почитать отзывы в интернете об этой модели.
Надеемся, наш материал помог вам хоть чуть-чуть разобраться с ассортиментом тепловизоров.
Тепловизор для обследования зданий и сооружений: устройство и принцип работы
Принцип работы подобного прибора основан на способности улавливать инфракрасное излучение на больших расстояниях и преобразовывать его в видимый человеческим глазом цветовой спектр. Любое тело или объект излучает ИК-волны. Чем выше температура этого излучения, тем оно интенсивнее. Именно эту разницу и «видит» тепловизор. Работа устройства производится в три этапа:
- Прибор фиксирует инфракрасное излучение.
- Преобразовывает полученную информацию в температурную величину.
- Формирует термограмму – отображает на жидкокристаллический дисплей распределение температур по поверхностям объекта.
Интересная информация! Несмотря на присутствие сложной электроники в схеме устройства, которая выполняет преобразование и выводит изображение на ЖК-дисплей, 90% стоимости тепловизора составляет система линз (матрица) и объектив, принимающий ИК-излучение. Вся электроника, включая блок отображения информации и ЖК-дисплей, – это оставшиеся 10% стоимости.
Схема устройства тепловизора – с виду всё просто
Дополнительные возможности тепловизоров
Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.
- С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
- Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
- Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.
Купить тепловизор, значит сделать первый шаг к решению целого ряда проблем на важных для вас объектах. Вы можете сделать заказ на нашем сайте или прийти к нам в магазин для получения более подробной консультации и непосредственного знакомства с оборудованием.

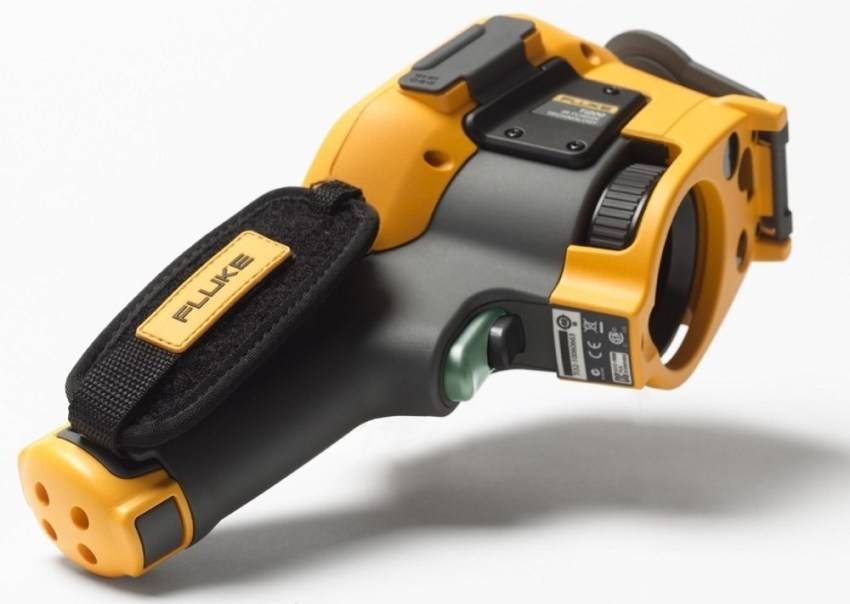

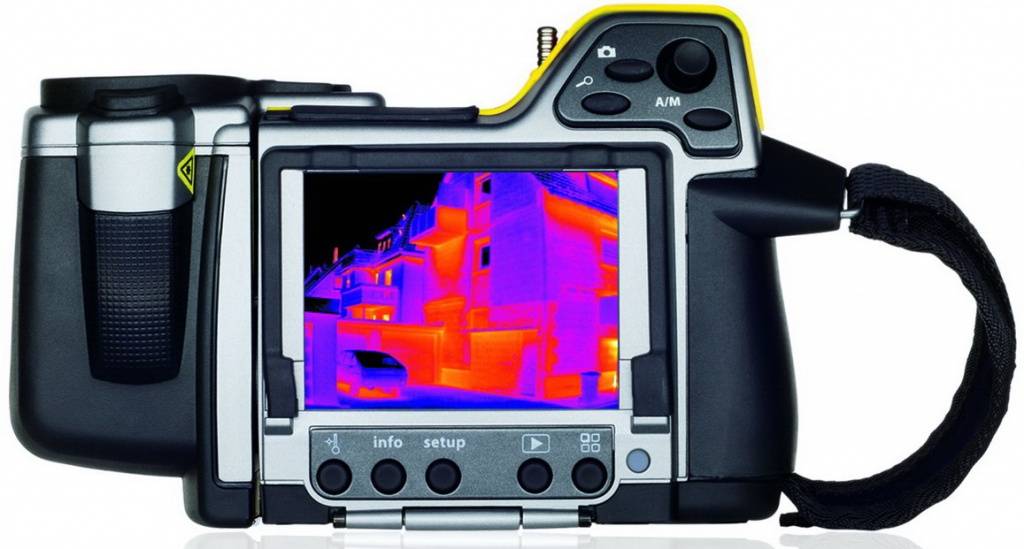

Fluke TiX580 (США)
Съёмка
Четкость снимков обеспечивает функция MultiSharp: она накладывает несколько изображений объекта с фокусировкой на близко расположенных и удаленных объектах. В результате получается точное изображение, резкое по всему полю зрения.
Как и Testo, производители Fluke TiX580 используют функцию SuperResolution с увеличением разрешения снимка до 1280х960 пикселей. А широкий угол обзора объектива — 34°x24° позволяет специалисту снимать крупные объекты без дополнительных объективов.
Обработка результатов
В отличие от предыдущей модели Fluke в нашем обзоре, функция IR-PhotoNotes позволяет сохранять прибору Fluke TiX580 не 3, а 5 изображений видимого диапазона вкупе с инфракрасным. Также в приборе доступна запись обычных или радиометрических видео. Используйте эти возможности, чтобы заказчик понял ваш отчёт с полуслова.
Одна из главных фишек прибора — беспроводное соединение с любыми смартфонами, планшетами и ПК. Прибор через систему Fluke Connect способен вывести изображение с экрана на 5 устройств одновременно. А для глубокого анализа результатов Fluke TiX580 поддерживает связь с ПО MATLAB и LabVIEW: здесь данные о температуре, видео и инфракрасные снимки объединяются, чтобы специалист выполнил расчёты в рамках научных исследований или опытно-конструкторских работ.
Немного истории
Человека, открытия которого привели к созданию тепловизора, звали Фридрих Вильгельм Гершель.
Именно ему, в далеком 1800 гуду вздумалось измерить температуру основных цветов видимой части спектра. Расположив термометры в синем, красном и желтом лучах, Гершель произвел замеры и выяснил, что температура у разных цветов отличается и увеличивается от синего к красному. Тогда ученый передвинул термометр намного за красный луч (в темную зону) и получил самый высокий замер. Таким образом ему удалось открыть невидимый человеческому глазу диапазон солнечного излучения, названный инфракрасным.
Толчком к дальнейшему развитию тепловизионных технологий, как это часто бывает, стали изыскания в области военной техники. Уже в 1936 году немецкие противотанковые пушки были оборудованы инфракрасными прицелами для ведения огня в ночное время. Танкисты РККА в том же году получили аналогичные изделия типа «Шип» и «Дудка», позволяющие танковым колоннам совершать марши в ночное время.

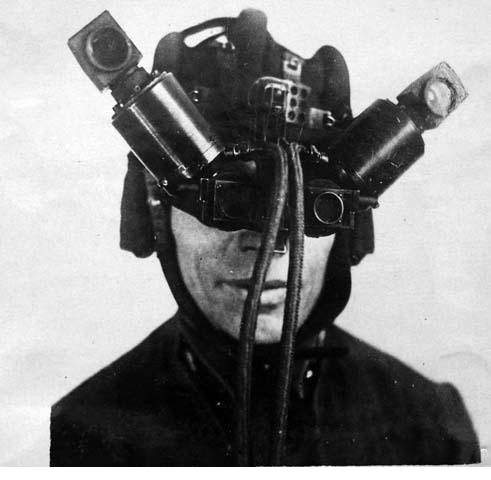

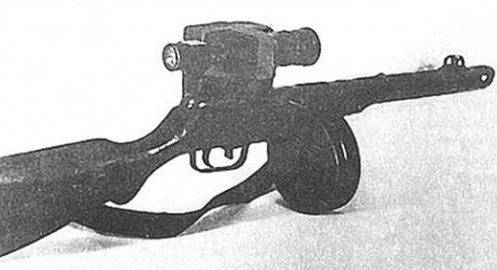

Разработки ИК устройств для наблюдения, наведения на цель и обнаружения не прекращались и во время второй мировой войны, причем по обе стороны линии фронта.
Правила применения тепловизора
Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.
Тепловизионная диагностика зданий включает:
- обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
- построение температурной карты исследуемых предметов и поверхностей;
- мониторинг динамики тепловых процессов;
- точный расчет тепловых потоков.
Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.
Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия
Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.
Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.
На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.
Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.
До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:
- установить нижний и верхний предел температуры;
- настроить диапазон тепловизионной съемки;
- выбрать уровень интенсивности.
Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.
На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания
Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.
Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.
Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.
