Про самостоятельную натяжку цепи на бензопиле

Алгоритм натяжки цепи на бензопиле

1. Бензопилу размещают в удобном положении на столе или верстаке.
2. Отпускают затяжку шины, но не слишком сильно, чтобы она не болталась. Напротив, при недостаточном отпуске шина остаётся зажатой, а это может привести к срыву регулировочного винта или механизма.
3. Нижний провис цепи хорошо видно. При повороте регулировочного винта (или колеса у бесключевых систем) провис подтягивается.
4. Проверяется сила натяжки. Правильность определяют вручную. Примерно в середине шины пальцами с небольшим усилием оттягивают цепь. Она должна выходить из паза на 3-5 мм. Направляющие сегменты цепи, скользящие внутри паза шины при работе, ни в коем случае не должны выходить до конца. Их нижняя часть должна оставаться в направляющем пазе.
5. Гайка или барашек крепления затягивается.
6. Проверяется легкость хода цепи по пазу. Она должна ходить, как вперед, так и назад. Если с небольшим усилием — это допустимо. В работе натяжка быстро ослабнет.
7. Если цепь не движется от руки, операцию повторяют. Гайку крепления отпускают и натяжку ослабляют.

Наглядный пример того, как происходит натяжка цепи на бензопиле, представлен в следующем видео:

Причины ослабевания цепи на бензопиле

Бензопила состоит из шины, ведущей рабочее полотно, и непосредственно цепи. Каждая из частей может выходить из строя, влиять на работу механизма.

Причин необходимости натяжения цепи на бензопиле несколько. Даже при натянутом ролике уже распилив несколько бревен можно столкнуться с провисанием элемента. Основными причинами появления неисправности являются:

• ослабление шины;
• растяжение полотна;
• выход из строя ведущей звезды.

Растяжение звеньев происходит постоянно, что обусловлено особенностью конструкции. Чтобы выполнять свою задачу, осуществлять движение по заданной траектории и разрезать древесину, она состоит из множества остро заточенных под определенным углом звеньев. При помощи втулок они соединяются друг с другом. Между ними есть люфт, зазоры.

Под действием повышения температуры металла во время работы этот люфт увеличивается, сталь расширяется и удлиняется, деформируется рабочее полотно.

Потенциальные проблемы одних частей конструкции вызывают нарушение других, так как объединены в систему

Поэтому важно своевременно обратить внимание на нарушение работы пилы на начальном этапе, заменить поломанную деталь или отрегулировать ее

Возможными причинами растяжения основной части бензопилы может быть работа в неблагоприятных условиях (попадание грязи, пыли), неправильная работа масляного насоса (отсутствует смазка звеньев), использование материала низкого качества.

Ослабла шина

Шина – направляющая цепь на электрической пиле. Она изготовлена из нержавеющей стали, от технологических характеристик которой зависит долговечность изделия. При изнашивании деталь подлежит замене и не ремонтируется. Если шина ослабла, то часто это связано с перегревом полотна, что может происходить по нескольким причинам, помимо возраста эксплуатации:

• несоответствие размера хвостовика цепи ширине канала;
• если шаг звена не подходит параметрам установленной звездочки.

Кроме изменения параметров направляющего полотна, растянуться может и сама рабочая зона. Будучи основной частью инструмента, она отвечает непосредственно за качество среза.

Растянулась цепь

Вероятность, что рабочая зона может провиснуть, выше у новой конструкции или после длительной эксплуатации. Причинами растяжения могут быть:

• выбор товара, изготовленного из некачественных материалов;
• нарушение системы смазки полотна;
• если не исправна звездочка или шина.

Долговечность металлической ленты зависит от стиля работы оператора. Если бытовой инструмент применять с большой нагрузкой, то срок эксплуатации сокращается.

Проблемы с ведущей звездой

Конструкция бензопилы такая, что двигатель должен передать энергию на ленту, где расположены зубья. Для этого предназначена деталь, имеющая форму звезды. Она принимает, сохраняет и передает тягу от двигателя непрерывно, нагревается во время работы.  На срок эксплуатации ведущей звезды влияет шаг строя зубьев, под каким углом они располагаются и насколько правильно заточены.

Если вовремя не произвести натяжение цепи на бензопиле и не заменить деталь, то это чревато дорогостоящим ремонтом:

• полотно начинает резать по кривой траектории;
• повышается нагрузка на двигатель, что повышает риск его выхода из строя;
• обрывается пружина сцепления;
• деформируется поршень двигателя инструмента.

В инструкции к пиле указаны нормы, при которых эксплуатируется часть механизма. При отклонении более, чем на 0,5 мм нужно менять звездочку.

Устройство натяжителя и принцип работы

Регулировка натяжения цепи производится простым перемещением шины:

• от ведущей звёздочки (от бензопилы) для усиления натяжки;
• к ведущей звёздочке (к бензопиле) для ослабления натяжки.

Шина перемещается с помощью простейшего шестерёнчатого механизма, который передаёт усилие от регулировочного винта к шине.

На регулировочном валу есть шип, который обязательно должен попасть в отверстие на шине при её установке. Это зацепление и заставляет шину перемещаться при регулировке.

Винт находится под отверстием в крышке, закрывающей звездочку привода, сбоку или спереди, в зависимости от модели бензопилы.

Механизм натяжителя прост, потому достаточно надёжен. Выходит из строя по единственной причине — если зубцы шестерней привода сделаны из мягкого или хрупкого металла. Некоторые недобросовестные производители используют детали, сделанные при помощи порошковой металлургии. Зубцы на таких шестернях быстро «слизываются».

В таких случаях приходится менять узел целиком. Можно натягивать цепь вручную или с помощью тисков. Шина аккуратно, без давления на пазы, фиксируется в тисках, бензопила оттягивается от тисков до достижения нужной натяжки цепи. Это временная мера. Цепь приходится подтягивать часто, а без регулировочного механизма делать это неудобно.

Регулировка проводится при полностью установленной на место шине с цепью, при ослабленной затяжке гаек крепления, которых в зависимости от модели может быть одна или две.

Механизмы натяжения

Прежде чем узнать, как правильно натянуть цепь бензопилы, нужно разобраться с механизмами выполнения данной задачи. Регулировка натяжения выполняется при помощи классического варианта, представленного в виде болтового соединения.

Регулировочные механизмы

Бензопилы профессионального предназначения имеют регулировочные механизмы, позволяющие выполнить регулировку путем перемещения рычага или поворотами дисков. Если для натяжки применяются натяжители, то степень завинчивания фиксируется специальными контрагайками.

Это интересно! Регулировка натяжения выполняется вместе с перемещением шины, так как именно от этого элемента зависит степень натяжки.

Цепь должна быть натянута до определенного момента. Ее нельзя сильно перетягивать, так как это приведет к преждевременному ее разрыву, и нельзя оставлять ослабленную. Регулировочные процедуры следует проводить исключительно на инструменте в остывшем состоянии. Когда инструмент нагрет, то цепь растянута, поэтому процесс регулировки будет неправильным.

Процесс натяжения

Негативные последствия неправильной регулировки включают в себя избыточный ее перегрев. При сильном перегреве быстрее изнашиваются звенья, затупляются зубья, происходит растяжение, что в итоге заканчивается необходимостью покупки новой детали.

Как правильно отрегулировать цепь?

Установить цепь и отрегулировать ее напряжение можно своими руками, не обращаясь в сервисный центр вне зависимости от класса бензопилы, ее возраста. Перед началом работы следует полностью проверить каждое звено, так как провисание может быть связано и износом зубьев или звездочек. Пошаговый алгоритм правильной натяжки Штиль 180, Хускварна, Чемпион, Партнер и других моделей:

• расположить инструмент на столе так, чтобы ее гарнитура находилась сверху. Открутить резьбовые крепления защитного чехла, демонтировать шину и тщательно очистить каждый элемент (удобно использовать пылесос или баллон со сжатым воздухом);
• определить правильное положение цепи. Зубья должны находиться сверху, идти в противоположную сторону от корпуса;
• надеть ее непосредственно на шину. Зафиксировать болтовой механизм, убедиться в наличии достаточного запаса свободного хода.

Прежде чем искать ответ на вопрос, как натянуть цепь на бензопилу, следует изучить какие способы существуют. Распространено два метода натяжения – быстрый и фронтальный. Первый способ предусматривает использование затяжного болта. Его нужно закручивать по часовой стрелке, в конце обязательно проверить барашковую гайку и опустить ручку.

Рисунок 3 – Быстрый способ натяжки

Фронтальный метод более сложный, основные шаги:

• отвинтить гайки, с помощью которых фиксируется шина на бензопиле. Ослабить и слегка потянуть вверх за край гарнитуры;
• регулировочным винтом натянуть до нужного уровня, обратно зафиксировать шину с помощью гаек;
• проверить натяжение цепи пальцами, при необходимости еще подтянуть гайку.

Вне независимости от особенностей натяжителя нельзя допускать чрезмерного напряжения цепи – это не менее опасно, чем ее ослабление. После установки и регулировки пильного механизма инструмент рекомендуется запустить на холостом ходе. Внимательно проверить плавность движения цепи, наличие провисаний и посторонних свистящих звуков.

Возможные риски при неравномерной натяжке

Любые изменения пильной гарнитуры (провисание, поломка зубьев, перенапряжение) могут приводить к проблемам во время работы. Риски эксплуатации инструмента с провисанием:

• снижение продуктивности при пилении, валке леса;
• цепь застревает в пазе, слетает с шины во время запуска;
• поломка гарнитуры, повреждения направляющих звездочек;
• высокая нагрузка на ротор, снижение срока эксплуатации инструмента;
• получение серьезных травм во время работы.

Перед началом работы важно качественно проверять все движущиеся механизмы, затяжку регулировочного болта. Использовать специальное масло для смазывания зубьев, пильной гарнитуры

Настройку цепи и непосредственно пиление нужно проводить в защитной одежде, надевать перчатки и очки, чтобы избежать травм.

Гарнитура бензопилы – важный конструктивный элемент, отвечающий за продуктивность и качество работы. Перед началом эксплуатации следует проверить натяжение, убедиться в ее правильной установке. Напряжение корректируются с помощью специального болта или рычага на корпусе. Провисание или избыточное натяжение могут приводить к серьезным последствиям – поломке пилы, травмам во время распила древесины.

Правильная натяжка цепи на бензопилах имеет большое значение. Она сказывается на сроке службы режущей гарнитуры и всей мотопилы. Более того, при критически неправильной натяжке работать цепной бензиновой пилой просто невозможно.

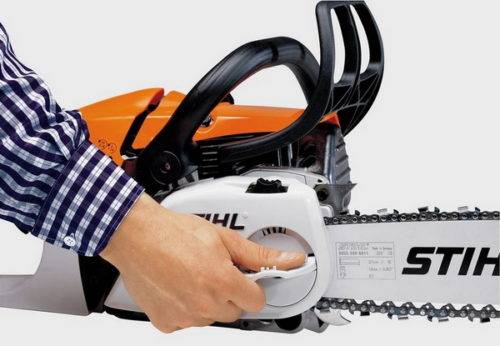

Бесключевая система натяжения

Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:

• другим механизмом натяжителя;
• отсутствием внешней гайки затяжки;
• регулировкой без дополнительного инструмента.

Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).

Вместо шестеренчатого вала стоят звездочка и шайба натяжения.

Эта система имеет и недостатки:

• сам механизм сложнее традиционного гаечного;
• установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
• меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.

Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.

Когда нужно подтягивать цепь

Определить, что нужно подтянуть основную часть бензопилы, можно по ее внешнему виду. Внизу она висит свободно, а вверху может стать накрененной в сторону. Если продолжать работать  с таким полотном, оно начинает снашиваться неравномерно, дает неровный срез и может при работе порваться.

Алгоритм натяжки цепи на бензопиле

Чтобы отрегулировать форму полотна, проводят натяжку цепи. Процедура возможна несколькими способами, быстрым и более сложным. Чтобы сделать это проще, нужно подвести по часовой стрелке затяжной болт до той степени, пока не устранится провисание цепи. Более сложный метод требует больше времени:

1. Найти место, где шина крепится к корпусу.
2. Открутить гайки, ослабить звенья, потянув за верхний край.
3. Используя натяжитель цепи на бензопилу, нужно подкрутить до нужного уровня.
4. Проверить степень натяжения.
5. Зафиксировать шину.

Чтобы заменить цепь на новую, инструмент ставят на стол или верстак. Далее откручивают шину, снимают старое полотно, очищают основу.  Новую конструкцию размещают так, чтобы звенья шли в обратную сторону от корпуса. Затем, используя ключ для подтяжки, нужно затянуть ее на нужный уровень.

Проверка и регулировка механизма должна проводиться, когда конструкция находится в холодном виде. Если пробовать затягивать после работы, деформируется звездочка или выходят из строя другие элементы системы.

Способы проверки степени натяжения

После установки цепи или уже во время пиления периодически мастер должен проверять, как натянута цепь. Есть несколько способов, как это сделать. Нужно попробовать переместить вручную звенья по кругу. Они должны перемещаться в обе стороны без усилий  или с небольшим сопротивлением, но без признаков заедания, посторонних звуков. Если полотно заедает, издает скрип, звук трения, можно судить о том, что оно затянуто чересчур сильно или не работоспособно.

Второй способ проверить степень натяжки цепи – после регулировки в середине шины потянуть за звено вверх. Оно должно подтягиваться, но выходить из паза, где установлена в желобе, не более, чем на 2/3 (3-4 мм).  Внизу полотно не должно провисать.

Если натянутая цепь прошла проверку по всем пунктам, нужно запустить двигатель, дать поработать пиле на холостом ходу. Затем заглушить пилу и проверить повторно степень натяжения. При отсутствии провисания или заедания инструмент можно применять по назначению.

Когда нужно укоротить или растянуть цепь

Если в результате проверки установлено, что элемент настолько провис, что регулировочный винт не помогает вернуть его в нормальное состояние, единственный способ исправить ситуацию – укоротить цепь. Специалист убирает несколько звеньев, не более 2, пока не достигнет нужной длины.

Растянуть цепь, то есть добавить к ней новые звенья, может понадобиться, если она порвалась и часть элементов потеряна. Купить элементы можно в магазине или используя донора, старую цепь

Важно проследить, чтобы она была аналогичной по толщине, шагу звеньев и форме

Не обязательно для этой цели обращаться в специализированную службу. Дома также можно провести наращивание или укорачивание, если иметь соответствующее оборудование. Для работы нужен заклепочный и расклепочный станок, запасные звенья, заклепки.

Причин растяжения цепи на бензопиле много, от поломки других элементов системы до нарушения правил эксплуатации

Чтобы не довести состояние механизма  до критического, когда требуется дорогостоящий ремонт, важно периодически проверять степень прилегания полотна и устранять дефекты на начальном этапе. Нарастить или укоротить цепь в случае необходимости можно дома, если купить соответствующее оборудование

Алгоритм натяжки цепи на бензопиле

1. Бензопилу размещают в удобном положении на столе или верстаке.
2. Отпускают затяжку шины, но не слишком сильно, чтобы она не болталась. Напротив, при недостаточном отпуске шина остаётся зажатой, а это может привести к срыву регулировочного винта или механизма.
3. Нижний провис цепи хорошо видно. При повороте регулировочного винта (или колеса у бесключевых систем) провис подтягивается.
4. Проверяется сила натяжки. Правильность определяют вручную. Примерно в середине шины пальцами с небольшим усилием оттягивают цепь. Она должна выходить из паза на 3-5 мм. Направляющие сегменты цепи, скользящие внутри паза шины при работе, ни в коем случае не должны выходить до конца. Их нижняя часть должна оставаться в направляющем пазе.
5. Гайка или барашек крепления затягивается.
6. Проверяется легкость хода цепи по пазу. Она должна ходить, как вперед, так и назад. Если с небольшим усилием — это допустимо. В работе натяжка быстро ослабнет.
7. Если цепь не движется от руки, операцию повторяют. Гайку крепления отпускают и натяжку ослабляют.

Наглядный пример того, как происходит натяжка цепи на бензопиле, представлен в следующем видео:

Принцип натяжки цепи

Принцип натяжки цепи заключается в следующем:

• стандартным ключом, входящим в комплект бензопилы, ослабляются гайки на крышке;
• далее отвертка вставляется в специальный паз, производятся вращательные движения и цепь натягивается;
• ключ должен крутиться медленно и аккуратно — после пары оборотов степень натяжения контролируется вручную, затем, если необходимо, снова делается несколько оборотов;
• когда цепь достаточно подтянута, нужно надеть крышку на место.

Для работы с твердыми материалами специалисты используют твердосплавные цепи из материала победита. Они изготавливаются не целиком из победита, а с напайкой из этого материала. Преимущественно используются для продольного распила бетона, газобетона, и продольного распила особо твердых пород древесины.

Твердосплавная цепь обладает должной степенью прочности, намного меньше тупится, однако будет стоить дороже в 3-4, чем стандартная. Заточка победитовой цепи в домашних условиях невозможна, для этого требуется специальное оборудование.

Почему с бензопилы или электропилы слетает цепь?

Владельцы цепных пил время от времени сталкиваются с общей проблемой — с бензопилы или электропилы начинает слетать цепь. Почему так происходит, мы разберем далее в данном обзоре. Основных причин того, что цепь слетает, всего три:

• растягивание;
• проблемы с шиной;
• проблемы со звездочкой.

Рассмотрим, почему происходит та или иная проблема:

Если растягивается цепь, начинает провисать, соскальзывать с шины

Причина, вероятнее всего, в износе самой комплектующей. Цепь обладает конечным сроком службы и является наиболее быстро изнашиваемым рабочим элементом бензопилы или электропилы. Металл деформируется вследствие нагрузок, поэтому не только затупляется, но и становится примерно на 1 см. длиннее, чем на новом инструменте. Самый простой способ — это поменять комплектующую, то есть купить и установить новую цепь.

Если появились проблемы с шиной, то кроются они в месте её крепления.

Эта причина довольно распространена: в пазу, расположенном между внешней пластиной, установленной на цепной гарнитуре, и внутренней пластиной, расположенной на корпусе бензо или электропилы. Обычно кожух крепится болтом. Это крепление называется двигательным узлом. Крепление шины, как и ведущая звездочка, закрыто защитными крышками. Когда болты креплений ослабевают, увеличивается степень вибрации шины, она начинает двигаться.

В том случае, если с шиной всё в порядке, натяжка в норме, как и работа самого инструмента. Если растяжение цепи связано именно с разболтанностью шины, закрепите шину и проверьте, как работает бензопила.

Видео — как измеряется длина шины бензопилы:

Проблема со звездочкой.

Если ведущая звездочка некачественно закреплена, цепь бензопилы также будет нуждаться в натяжке, поскольку провисания не избежать. Закрепите звездочку шины, сняв защитную крышку двигателя, свечи и вытянут воздушный фильтр. На место свечи зажигания устанавливается стопор, основная задача которого — фиксация поршня. Далее можно специальным ключом либо универсальным ключом для болгарки прокрутить диск сцепления в направлении вращения часовой стрелки.

После фиксации поршня можно приступить к зажиму ведущей звездочки. Далее все элементы собираются в обратном порядке.

Как работает система смазки цепи бензопилы?

Система автоматического внесения масла на пильную гарнитуру работает по довольно простому принципу. Смазка цепи бензопилы непрерывно выполняется под воздействием встроенного масляного насоса, скорость работы которого зависит от скорости вращения коленчатого вала двигателя. Как только оператор нажимает на курок газа, повышая, тем самым, обороты ДВС пилы, шестерня, расположенная на главном валу мотора, увеличивает скорость вращения вала насоса.

Для стабильного взаимодействия шестерни и вала штатного насоса в комплектации бензопилы предусмотрена червячная передача. Во время увеличения скорости вращения вала насоса, помпа создает давление, необходимое для перекачивания масла по направлению к шине. Конец масляной магистрали находиться в той части, где расположена продольная штатная проточка. В этом же месте шина соединяется с заводским картером бензиновой пилы. Во время установки шины на используемый в быту садовый инструмент деталь соединяется с масляным каналом, по которому смазка беспрепятственно поступает к пильной гарнитуре.

Как правильно натянуть цепь на бензопиле?

Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок. Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.

Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.

Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:

1. Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
2. Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
3. Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
4. После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
5. Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
6. Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
7. Далее потребуется вставить шину и завернуть винты.

https://youtube.com/watch?v=CkLsBKh2ysg

Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

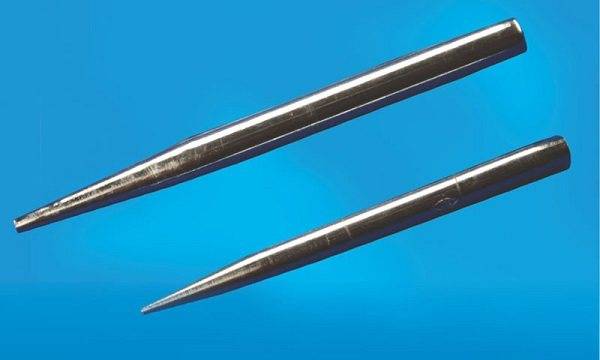

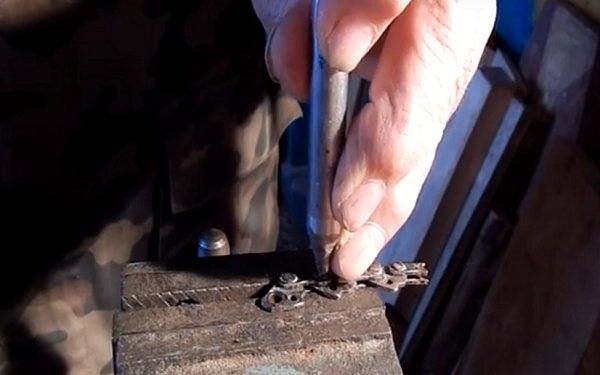

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.

Советы эксперта

Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.

Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.

После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь не буксует по ним, срок её службы сокращается.

После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.

Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.

Натяжение цепи

Чтобы проверить натяжку, сначала нужно отключить тормоз. Затем оттянуть цепь в средней части гарнитуры, в норме хвостовики не должны выходить более, чем на 2/3 высоты. Рекомендуется прокрутить ее вручную – не допускается заедания и слишком быстрого скольжения. При необходимости усилить затяжку гайкой на защитной крышке.

Рисунок 5 – Проверка натяжения цепи

Установка и проверка натяжения цепи на шине – важный процесс эксплуатации любой бензопилы. Работу легко выполнить самостоятельно. Регулярный уход за инструментом позволяет избежать травм и снижения продуктивности даже при работе с плотными породами древесины.

Как происходит процедура натяжки?

Чтобы проверить степень натяжения цепи, необходимо потянуть ее по направлению вверх, взяв за зубец в средней или крайней части с наружной стороны шины. Если натяжение установлено правильно, 1/3 хвоста будет находиться в пазу шины бензопилы. Превышение этого предела означает, что цепь натянута слишком сильно, а уменьшение – слишком слабо

Важное значение имеет свободное перемещение цепи на шине. Это легко проверить, попробовав покрутить ее рукой

Направление движения цепи.

Процесс натяжения нетрудоемкий, достаточно только разобраться в порядке всех необходимых действий и уделять этой процедуре должное внимание. Перед тем как приступать к работе, необходимо убедиться, что пила не работает и ее случайный запуск полностью исключен

Надев защитные перчатки, нужно повращать цепь движением руки по ее оси. В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ

Перед тем как приступать к работе, необходимо убедиться, что пила не работает и ее случайный запуск полностью исключен. Надев защитные перчатки, нужно повращать цепь движением руки по ее оси. В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ.

В первую очередь потребуется осмотреть натяжной механизм, расположенный правее под боковой крышкой, фиксирующей ось инструмента. Чаще всего данный механизм представляет собой простейший болт, но в некоторых случаях бензопилы оснащаются особой системой натяжки, где не требуются никакие дополнительные устройства.

После этого нужно слегка раскрутить метизы, расположенные сбоку и предназначенные для фиксации шины. Далее винтом для регулировки необходимо подобрать нужное натяжение, перемещая ось вперед. Для контроля плавности перемещения цепи потребуется почаще вращать ее по направлению, в котором она движется в процессе работы.

Расстояние при регулировки цепи.

Отрегулировав цепь при помощи натяжного механизма, нужно надежно завинтить метизы шины. Если настройка была выполнена грамотно, перемещение цепи будет плавным. Она не должна заедать и иметь определенный инерционный запас. При неправильной регулировке цепь будет резко останавливаться, и ее временами будет заклинивать. Стоит учитывать, что такое происходит в случае сильной натяжки. Поскольку это оказывает на инструмент больше негативного влияния, лучше всегда настраивать цепь с небольшим ослаблением. Для продления срока службы бензопилы рекомендуется проводить такую настройку как можно чаще.

После остывания цепь сжимается, поэтому при сильном натяжении она может стянуть шину и деформировать ее, что приведет к необратимым повреждениям инструмента. Перед регулировкой бензопилу нужно обязательно остудить.

Если натяжение не помогает

При правильной установке цепи не должно быть провисания, при оттягивании зубья выходят из пазов не более 4-6 мм. После работы прокрутить ее вдоль шины по направлению вращения, ход должен быть плавным и легким. Если коррекция натяжения не помогает, причина недостаточного напряжения может быть связана со следующими факторами:

• несовместимость модели цепи (шаг зубьев, длина, размер) и пильной гарнитуры вашей модели бензопилы;
• выход из строя направляющих звездочек;
• поломка натяжителя, регулировочного винта;
• недостаток смазки (проблема решается дополнительным использованием масла);
• механические повреждения нижней части зубьев, пазов в гарнитуре.

Рисунок 4 – Чрезмерное растяжение

Как проверить правильную натяжку?

Чтобы проветрить качество натяжения, следует плавно оттянуть ее в средней части шины.

Допустимый уровень выхода хвостов режущих звеньев должен быть не более 2/3 их длины.

Определить необходимость подтяжки можно и по следующим признакам:

• появление скрипа и скрежета в области расположения основной ведущей звездочки;
• ослабление затяжки защитного механизма, крепежа шины;
• заедание при пилении, усиление вибрации и шума.

У бензопилы снижается продуктивность и увеличивается время работы. Даже при пилении мягких сортов древесины цепь начинает застревать в пазе, снижаются обороты и плавность хода.
