Преимущества и недостатки
Основные недостатки:
• Недолговечность, которая вполне объяснима, особенно если точить основательно затупившиеся кромки. Предпочтительно применять ее для выправления слегка подсевших сверл.
• Слабая фиксация на самой дрели
• Невозможность изменить параметры самой насадки – угол заточки не меняется (самостоятельное изменение расположения точильного камня — довольно непростой процесс)
• Муфта не всегда подходит к патрону, в этом случае при вращении он соприкасается с ее внутренней поверхностью. По возможности перед покупкой следует примерить насадку на дрель того же класса, что и имеющаяся
• Придется сразу покупать кронштейн для фиксации дрели. В противном случае точить будет некомфортно – держать дрель и поворачивать сверла неудобно
Несмотря на эти недочеты и неудобства, возникающие при применении насадки, это довольно популярное дополнение к набору инструментов домашних умельцев. Особенно если учесть, что научиться затачивать сверла можно просто с первой попытки, а походы в магазин за ними станут намного реже.
Как правильно выбрать, сферы применения
Средняя стоимость приспособления для заточки – не более тысячи рублей. Как уже указывалось выше, перед покупкой следует проверить совместимость приобретаемого устройства с дрелью, для которой оно покупается. По крайней мере, следует заранее измерить посадочный диаметр, но лучше проверить прямо на инструменте. В магазине наверняка будет модель дрели, похожая на имеющуюся.
К некоторым моделям насадок прилагаются запасные точильные круги. Это удобно и продлит жизнь насадке. Применяя насадку, следует помнить, что это не профессиональный станок для заточки. Изначально данная сборная конструкция не рассчитана на большие нагрузки.
Существует три типа насадок:
• для дисковых пил • для сверла • для полотен рубанка и стамески
Спрос на такие насадки – явление не случайное. Профессиональная заточка у мастеров со специальным инструментом стоит довольно дорого, а наличие в доме таких дополнений к дрели, которая есть у всех, обеспечивает идеальное состояние всех режущих поверхностей и кромок.
Выбирать насадку следует в соответствии с моделью дрели
Можно обратить внимание на устройства известных фирм. Многие производители электроинструмента производят подобные устройства, идеально подходящие не только к своей продукции, но и к дрелям других фирм. Лучший вариант – когда насадка идет в комплекте с самой дрелью
Перед покупкой нужно определиться с видом необходимой заточки и диаметрами сверл, которые чаще всего применяются, чтобы использование насадки было максимально эффективным
Лучший вариант – когда насадка идет в комплекте с самой дрелью. Перед покупкой нужно определиться с видом необходимой заточки и диаметрами сверл, которые чаще всего применяются, чтобы использование насадки было максимально эффективным.
Немного о разных насадках и приспособлениях на дрель
Далеко не все владельцы электродрелей знают, что этот инструмент существует не только для сверления отверстий. Если к нему приобрести всевозможные насадки, подставки и прочую оснастку, то он сможет выполнять функции различных станков:
- токарного,
- фрезерного.
Кроме того, дрель может стать насосом, пилой и т. д.
С полным комплектом всяких приспособлений дрель становится высокоэффективным, многофункциональным инструментом, которым может пользоваться практически кто угодно, независимо от имеющихся навыков.
Электродрель, разумеется, не исключает существование профессионального инструмента, но в быту становится просто незаменимым помощником домашнего мастера.
Помогающие устройства
Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:
Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.
Приспособа на гравер и электродрель
Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из 2 частей:
- Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
- Маленький шлифовальный круг. Он стачивает часть металла.
В быту корпус делают из стальной профильной трубы. Отверстия размечают так, чтобы их направление составляло 60 градусов, относительно продольной оси.
Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:
- Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
- Шлифовальный конус или фреза с наклоном в 60о.
В заглушке нужно насверлить дюз по окружности.
На основе гаек
Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.
Чтобы сделать инструмент для заточки, действуйте по плану:
- Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать треугольное отверстие. Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.
- Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
- Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.
Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.
Фактически эти приспособления для заточки сверл своими руками одноразовые и долго не прослужат. Поэтому их можно собрать для тренировки.
Из дверной петли
Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:
- Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
- К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
- Далее устанавливается уголок, он будет направляющей плоскостью.
Вот подробное видео, как сделать станок для заточки сверл своими руками.
Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.
Также конструкция имеет 2 недостатка:
Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.
Стойка
Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.
Стойка состоит из 5 частей:
- Упор. На него опирается сверло.
- Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
- Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
- Катерка. Дает возможность двигать оснастку.
- Основание.
Для личного пользования можно пожертвовать кареткой и замерщиком углов. Вот подробный чертеж приспособления для заточки сверл.
Шаблон типа «кондуктор»
Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.
Для заточки сверла понадобится сделать следующее:
- Отрезок профиля обрезается под 60о.
- Должно получится так, чтобы профиль попадал под линию разреза.
- Кондуктор крепится к столику точила на винты или струбциной.
Теперь остается приложить острие к шаблону и просто проворачивать его.
Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.
Как проверить качество заточки
Для определения качества заточки прибора существуют пять способов:
Проверка пальцем
Поперёк лезвия осторожно провести пальцем и прочувствовать остриё лезвия.
Нарезка помидора. Томат положить на разделочную доску и порезать на кружечки
Острым ножом получится тонко нарезать овощ.
Использование ногтя. Лезвие положить на ногтевую пластину и провести поперёк направления роста. Не нажимать, а использовать массу изделия. Ногтевой аппарат — чувствительный орган. Неравномерности и погрешности определяются безошибочно. Тупой клинок соскользнёт с поверхности.
Побрить волосы. Острым ножом возможно чисто выбрить бороду, удалить щетину. Чем хуже результат, тем тупее нож. Аналогичный тест — попробовать разрезать волос. Недостаточно заострённым инструментом трудно это сделать.
Бумажный тест. Лист писчей бумаги разрезать на полоски. Лист держать на весу. Хорошо наточенный нож отрежет кайму возле самого края.

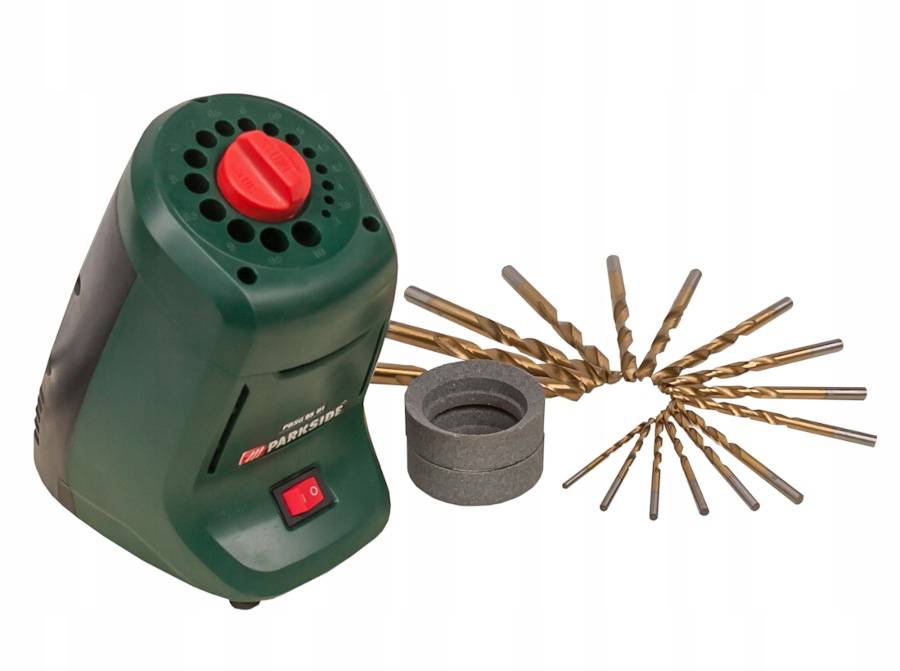

Готовые приспособления для заточки сверл
Приспособления для заточки сверл делятся на два основных типа: с регулируемыми параметрами (диаметр, угол заточки, обратный угол и пр.) и с фиксированными набором диаметров и нерегулируемыми характеристиками заточки. Первые по своей сути являются полноценными полупрофессиональными приспособлениями к заточным станкам. Они изготавливаются из металла, крепятся винтовым соединением к рабочему верстаку и предназначены для заточки сверл как малых, так и больших диаметров. Вторые, как правило, имеют пластмассовый корпус с небольшим точильным камнем чашечного типа и кондуктор с отверстиями под определенные диаметры.
Первый тип в российских магазинах представлен устройством для заточки сверл британской фирмы Draper Tools и ее близнецами (см. фото ниже).
Это приспособление предназначено для работы со сверлами диаметром от 3 до 19 мм со следующими фиксированными установками углов заточки (1/2 главного угла):
- 88º — твердые и тонколистовые материалы;
- 68º — тонкие сверла для больших объемов работ;
- 59º — универсальное применение;
- 49º — пластик, дерево, свинец, медь, легкие сплавы;
- 41º — зенковка.
Кроме Drapper, на российском рынке присутствуют две его полные копии: заточные устройства Riss 8100v и Craftsmann 9-6677. Если судить по внешнему виду и отзывам, качество изготовления первого несколько уступает Drapper и Craftsmann.
Заточные приспособления с набором фиксированных отверстий под определенные диаметры сверл внешне несколько отличаются друг от друга, но в принципе устроены одинаково. Угол заточки у них обеспечивается наклоном боковой поверхности небольшого чашечного диска, а подача сверла производится путем легкого нажатия на торец хвостовика. Конструктивно такие приспособления представляют собой насадку на дрель, внешне очень похожи и стоят порядка 700 руб. (Sparta, KWB и прочие). Выделяется из этого ряда приспособление для заточки BOSCH S41. При том же самом конструктивном решении его цена составляет порядка 4700 руб. На фото ниже: насадка Sparta 912395.
Все эти устройства позволяют выполнить только правку режущей кромки при более или менее точном соблюдении главного и заднего угла. Качественно заточить на них сломанное или скругленное сверло очень сложно. Кроме них, на торговой площадке «Алиэкспресс» предлагают пластиковые насадки и других конструкций, чьи функциональные возможности вызывают определенные сомнения (см. фото ниже).
Приспособление для болгарки: плюсы и минусы разных вариантов
В качестве электроинструмента, который успешно приспосабливают для выполнения заточки сверл, является болгарка. Возможностей применения масса. Можно выделить два основных способа:
- держатель сверла представляет собой отдельную конструкцию;
- направляющие и крепление фиксируются непосредственно к болгарке.
Приспособление на болгарке имеет как достоинства, так и недостатки. Что касается первого варианта, то следует отметить большое количество подобных приспособлений для заточки сверл своими руками. Видео в интернете, содержащие инструкции, подробно и доступно демонстрируют процесс их изготовления.
Второй способ относится к менее распространенным. Именно поэтому о нем стоит рассказать немного подробнее. Приспособление фиксируется к кожуху электроинструмента. Направляющая выполнена из металлического уголка, положение задней кромки фиксируется вручную. Прибор в целом компактный, состоящий из вполне доступных комплектующих.
Как и многие самодельные устройства, данное приспособление тоже подверглось серьезной критике. Отмечается трудоемкий способ изготовления. Высказываются опасения, что без отсутствия регулировки числа оборотов сверло будет перегреваться в ходе обработки. Наиболее острые замечания касаются разрушающего воздействия выполнения заточки на боковые части круга. Повреждение армирующего слоя может привести к рассыпанию диска на отдельные кусочки.
Обратите внимание!Поворачивать работающую болгарку к пользователю категорически запрещено правилами техники безопасности
История другого китайца (Сверлилка из ковырялки)
С ручной заточкой сверл я давно и неплохо освоился. Правда, после больших перерывов первый блин иногда выходит комом (так же как с резкой листового стекла). Сверла потолще я точу на точилах (их у меня много), тонкие сверла и центровки — машинкой с гибким валом (под яркой лампой и с козырьком с линзами на лбу). Еще использую мелкий (советский) алмазный надфиль для подточки или доводки. Совсем уж тонкие свела (и твердосплавные и быстрорез) точу алмазным надфилем, а довожу аналогичным надфилем, только «лысым».
Недавно мне попалась на глаза свежая ветка про заточку сверл и засвербило сделать, наконец, что-то свое: во-первых, попроще, а во-вторых с учетом обилия точил и недостатка места на верстаке. В идеале — что-то маленькое и простое в изготовлении, позволяющее пристроиться к нужному точилу (с подходящим камнем) и точно заточить сверло, а затем убрать точило на место.
Изучил вопрос в и-нете
Если не брать во внимание серьезные заточные станки, навороченные самоделки и совсем уж кустарные конструкции, (не обещающие точности),. Промах! Премудрость осталось за кадром, и приспособа — точная
Ну тогда вот:
Промах! Премудрость осталось за кадром, и приспособа — точная. Ну тогда вот:
то остается всего несколько полупрофессиональных приспособ:
Первая дает четырехгранную заточку, вторая — (недо-)коническую, с третьей (она попадалась и тут на форуме) мне не совсем ясно, но похоже, что четырехгранную. Все три требуют отдельного (закрепленного) точила и сложноваты для «кустарного» воспроизведения (с необходимой точностью). С «патентованными» устройствами для домашних умельцев (с камнями специальной формы) я даже не разбирался — тут сплошная реклама («правильная» заточка может получатьтся лишь на совершенно неизношенном круге).
Я написал (недо-)коническую, поскольку для обеспечения геометрического подобия формы заточки на сверлах разных диаметров требуется подстройка под диаметр (вариант б), обведено красным),
которой в этой конструкции не проработана и поэтому(?) не оговорена. А еще одна необходимая подстройка (обведено синим) — попросту невозможна. Попалась одна профессиональная конструкция для конической заточки по варианту а) — уже без глупостей.
Введение затянулось — пора переходить к делу!
Вот тут она установлена (приклеена двухсторонним скотчем
При заточке конструкция передвигается руками по подручнику с опорой одновременно на плоскость подручника (основанием приспособы) и на передний край подручника (наклонной планкой, определяющей угол 120 градусов между режущими кромками). Угол заточки (задний угол у режущей кромки) определяются наклоном подручника. Поскольку углов два (четырехгранная заточка), то подручник приходится поворачивать при каждой заточке. Все достаточно похоже на работу с Tormek-овской приспособой (второе фото с начала).
При заточке просто руками требуются верный глаз и твердая рука. Ну а с этой приспособой — только более-менее прямые руки.
Вот первые результаты: сверла 6.5 .. 3.0 мм заточенные алмазной чашкой (63/50, бакелитовая связка):
Два сверла 12 мм (задумывалось максимум 18 мм), заточенные корундовым диском: слева — свежее российско-китайское, заточенное на боковой поверхности, справа советское (совсем убитое), заточенное на цилиндрической поверхности.
Сверло 2 мм (задумывалось минимум 1.5 мм) , заточенное алмазной чашкой
— выглядит уже кривовато, но сверлит отлично.
P.S. Видео снимать не буду!
P.P.S. Мысль не стоит на месте — сейчас экспериментирую с конической заточкой. Я специально не стал сравнивать коническую и четырехгранную, дабы избежать спора тупоконечников с остроконечниками . Но вот теперь уяснил (на практике), что сделать у сверла 2 мм правильную коническую заточку совсем-совсем непросто. В общем-то это понятно и теоретически: требуется выставить смещение между осью конуса и осью сверла где-то 0.1-0.15 мм. А если это будет то же самое, но с минусом — сверло не будет резать вовсе (получится отрицательный задний угол). Можно, конечно, поколдовать с поворотом сверла вокруг оси и добиться работоспособности, но это будет уже не сверло, а так, «ковырялка» (правда, достаточно симметричная
А вот тут можно углядеть вершину конуса на торце 3-мм стержня.
Вершина виртуального конуса — это похлеще черной кошки в темной комнате!
P^3.S. (месяц спустя) Складывается впечатление, что с писанием в блог мне пора заканчивать (в ветках я уже давно не пишу). На некруглой цифре это даже проще (психологически).
Стоимость и области применения
Цена, по которой сегодня продаётся насадка на дрель для заточки свёрл, на простые модели составляет порядка 600–650 рублей. Понятно, что приспособление доступно практически каждому. При выборе следует помнить о совместимости устройства с дрелью, желательно сначала измерить соответствующий посадочный диаметр. Нелишним будет также проверить, какой угол заточки сверла может обеспечить насадка. Довольно часто в комплекте поставки есть дополнительный точильный камень — при возможности выбора предпочтите именно такой вариант. Если при работе можно произвести фиксацию дрели на столе или верстаке, то этим следует воспользоваться.
Следует также помнить, что это не станок, и нагружать конструкцию больше её возможностей не стоит. Однако при регулярном использовании дрели, когда часто появляется необходимость «поправить» сверло, приобрести подобное устройство будет не лишним. Конечно, свёрла недороги, их можно просто заменить новыми, но такой подход не всегда оправдан. Применение специальной насадки поможет повысить эффективность дрели, сделав её более универсальной. Поскольку кромки сверла можно исправить в процессе работы, это увеличивает производительность и автономность действий мастера. Понятно, что дрель с надетым на неё приспособлением не станет полноценной заменой заточного станка, однако она для этого и не предназначена. Для бытовых нужд и при отсутствии профессионального оборудования насадка находит применение и выполняет свои задачи.
Кислородный шланг. Цена за метр
Тепловизоры для обследования зданий и сооружений
Критерии выбора и применение
Первое, на что обращается внимание при выборе, — совместимость диаметра посадочного отверстия в соединительной муфте и диаметра патрона дрели, на который та будет монтироваться. Немаловажен угол заточки инструмента, который обеспечивает данное приспособление
Многие производители насадок в комплект включают точильный камень, с помощью которого сверла могут затачиваться под другим углом. Чтоб функциональность приспособления была шире, лучше выбрать именно модель с дополнительным точильным камнем.
Не следует сильно нагружать приспособление, если хотите, чтобы оно прослужило подольше. Насадка незаменима в условиях небольшой домашней мастерской, где не всегда найдется наждачный станок.

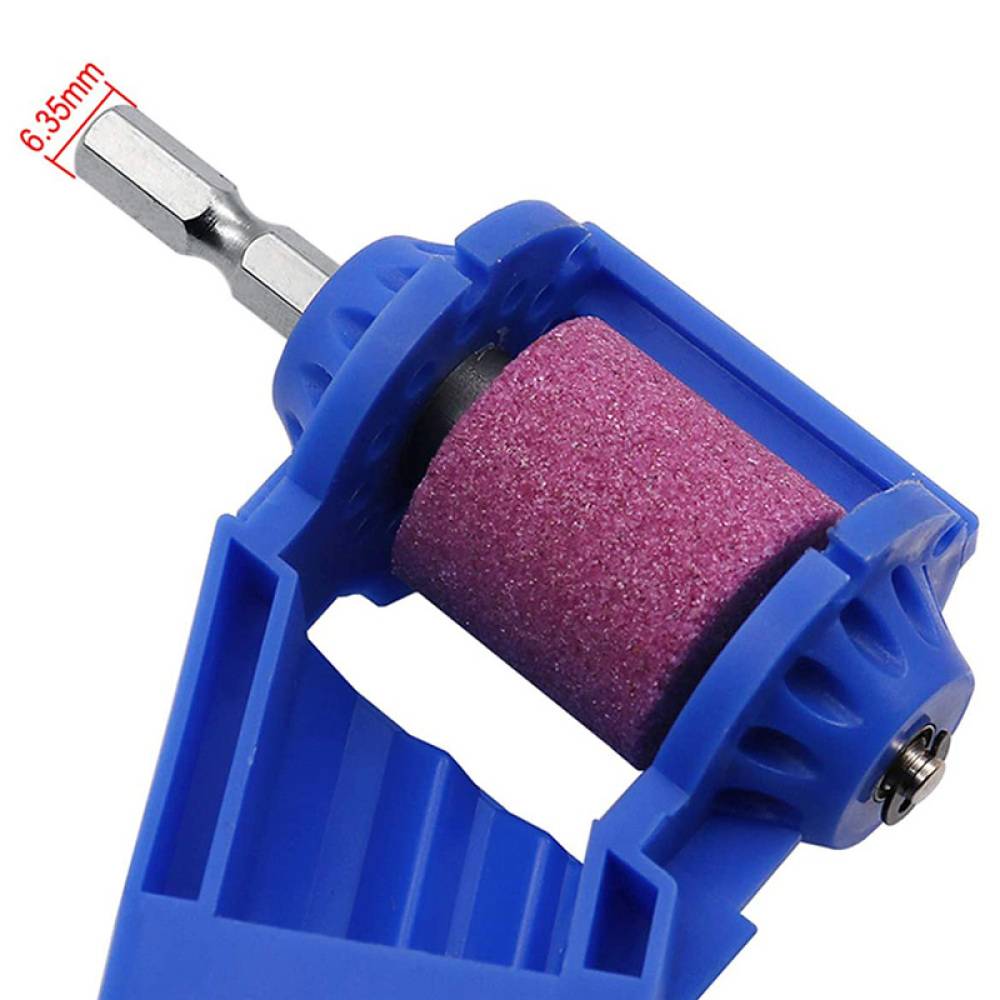

Особенности конструкции и принцип работы устройства
Функциональная приставка для заточки сверл имеет определенную конструкцию из пластикового корпуса, внутренняя часть которого оснащена вращающимся наждачным кругом. Он имеет специальную форму, которая формирует на рабочих частях режущих инструментов требуемые углы заточки. В действие наждачный круг насадки приводится благодаря вращению вала электродрели, с которым его соединяет специальная муфта.
Многие современные модели точильного круга для дрели оснащаются торцевыми крышками на корпусе, на которых выполнено несколько отверстий с разным диаметром (от 3,5-10 мм). В них вставляется рабочий инструмент, который необходимо заточить, под определенным углом. Правильное положение инструмента, затачиваемой поверхности и угла обеспечивается самой конструкцией насадки.

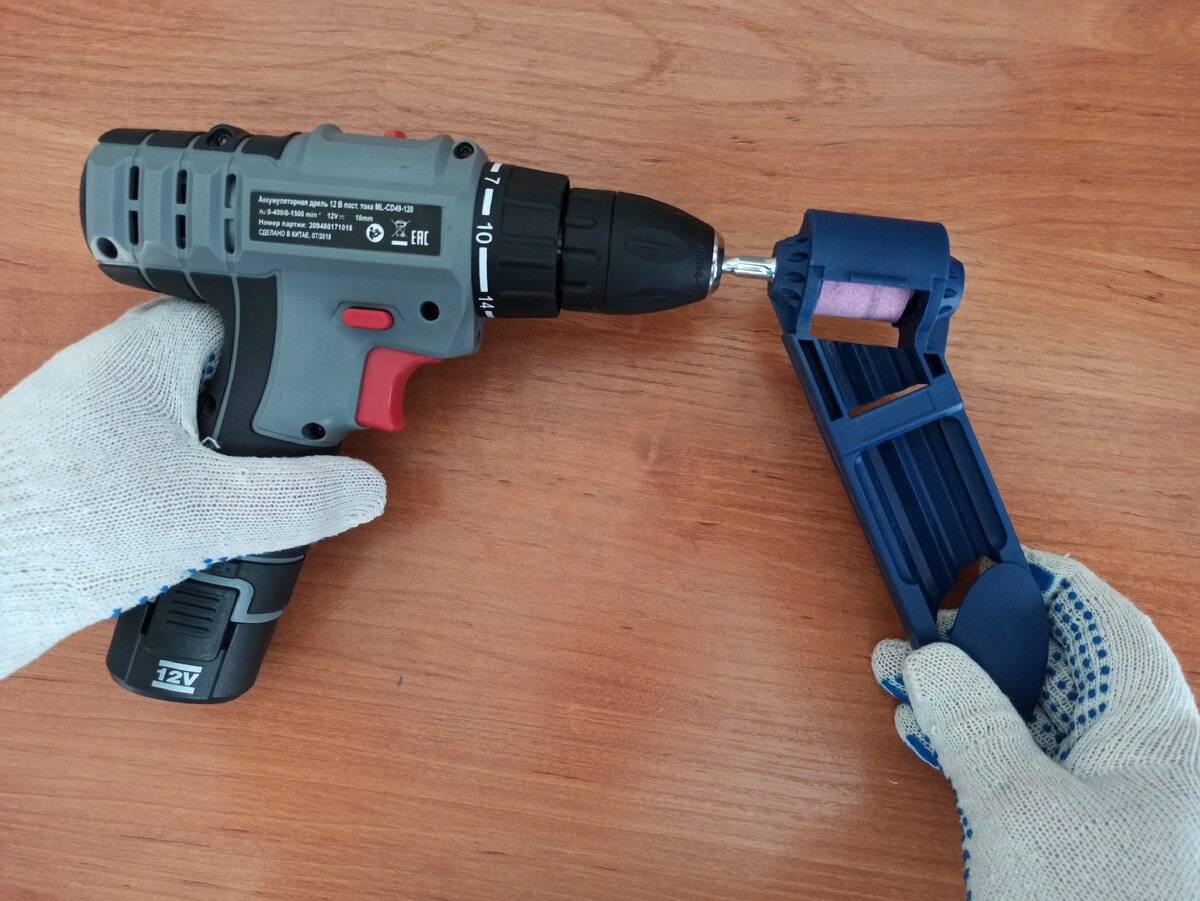

Затачивание сверлильных инструментов, посредством насадки, выполняют согласно таких принципов:
- приспособления, режущая часть которых нуждается в заточке, устанавливаются в отверстия соответствующего диаметра на насадке;
- электродрель приводится в действие, что способствует вращению наждачного круга. Таким образом происходит затачивание только одной стороны инструмента;
- дрель останавливается, сверло проворачивают на 180 градусов и по аналогичному принципу затачивают вторую режущую кромку.
Подобная точилка для сверл на дрель, может обладать и более простой конструкцией, на которой не предусмотрено наличие крышки и отверстий, являющихся кондуктором. Использовать такие насадки довольно непросто, они неудобны, поскольку приходится держать затачиваемое изделие в правильном положении, а также необходимо выдерживать соответствующие углы на режущей кромке.
Устройство для электродрели, применяемое для затачивания сверл, можно сделать своими руками, что довольно часто встречается среди многих домашних мастеров. Строение конструкции самодельной насадки для заточки сверл практически идентично с устройством любой серийной модели. Для ее изготовления необходимо предусмотреть следующие конструктивные элементы:
- наличие корпуса для приспособления. Лучше всего, чтобы он был металлическим;
- наличие монтажного кольца или муфты, позволяющих обеспечить соединение с между дрелью и рабочим органом насадки на крутящем моменте;
- наждачного круга, его рабочая поверхность должна обладать конусной формой. Сделать это можно посредством токарной операции на станке;
- наличие крепежных элементов для точильного круга;
- наличие верхней крышки, которая будет являться редуктором, обеспечивающим удобное и правильное положение инструмента в процессе затачивания.
Помимо насадок на дрель, которые используются для заточки сверл, на современном рынке существуют устройства, которые позволяют восстановить геометрические параметры на других видах режущих инструментов. К ним можно отнести:
- приспособления, которые затачивают дисковые пилы;
- насадка на дрель, используемая для заточки лезвий ножей, режущих элементов рубанка, стамески и прочих подобных приспособлений.
Приспособления для заточки свёрл

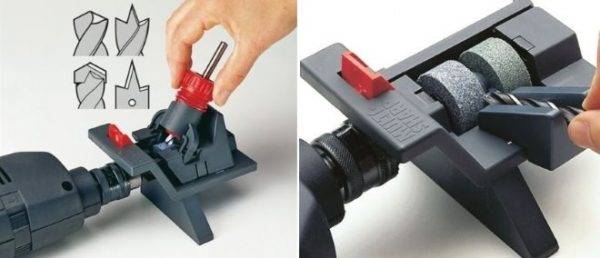

Насадка Bosch S41
Служит для того, чтобы успешно точить свёрла разных диаметров. Она предназначается для дрели с шейкой диаметром шпинделя в 43 мм.
Насадка даёт возможность правки свёрл, которые затупились в процессе работы.
Параметры:
- Угол заточки равен 118°.
- Оптимальные обороты шпинделя — 2−3 тыс. об./мин.
- Диаметр затачиваемых свёрл — 2,5−10 мм.
Приспособление для заточки свёрл Bosch S41, как и любой инструмент этого бренда, не имеет никаких нареканий. Практически отсутствуют какие-либо рекламации.
Отзывы потребителей:
Приобрёл эту насадку перед тем, как благоустраивал свой гараж. Честно говоря, пришёл в строймаркет с одной-единственной целью — купить небольшой наждак. А когда увидел это приспособление, поинтересовался у продавца, стоит ли покупать. Тот ответил, что люди берут и никто ещё не вернул.
Привлекла ещё и приемлемая цена. О покупке не жалею: сэкономил деньги и все сделал, благодаря этой насадке, так, как планировал. Вот что значит Бош! Он вне конкуренции!
Игорь
Приобрёл эту точилку. Точит на «ура». Я сверлю редко, так что хватит мне её надолго. Бош, как всегда, на высоте: красивый внешний вид, приятно в руки взять. Ну и, конечно, отлично работает. Деньги заплатил не зря.
Алексей
Насадка KWB 5032−00
Существует для того, чтобы затачивать спиральные HSS-свёрла.
Параметры:
- Угол заточки — 118°.
- Шейка дрели — диаметр 43 мм.
- Диаметр затачиваемых свёрл — 3,5−10 мм.
Комплектуется запасным камнем.
Отзывы:
Взял по случаю. Совсем не для этого приходил в магазин. У меня точить свёрла на точиле не получалось, а с этим приспособлением у меня выходит неплохо. Главное — не доводить инструмент до тупого состояния.
Юрий
Взял эту штучку для гаража — иногда что-нибудь мастерю. Нашёл достойное применение для новой дрели, ей, оказывается, можно не только сверлить. Кстати, купил ещё заточку для ножей — простейшее и эффективное устройство.
Анатолий
Неплохая вещь для домашнего мастера. Не профессиональный инструмент, конечно, но и не дешёвая китайская подделка. Точит.
Виктор
Насадка SPARTA
Тоже подходит для дрелей с шейкой шпинделя в 43 мм. Это даёт возможность восстановить остроту сверла, у которого режущая часть притупилась вследствие работы. Параметры насадки Спарта:
- Угол заточки — 118°.
- Диаметр затачиваемых свёрл — 3,5 — 10 мм.
Запасной камень в комплекте.
Отзывы:
У меня уже много различных устройств, приобрёл и это. Теперь моя дрель не только сверлит, но и точит, режет, шлифует. Доволен.
Иван Васильевич, Магадан.
