Вакуумный насос своими руками

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер

снабжается запорным клапаном на вход воздуха, а вместо впускного штатного клапана устанавливается новый штуцер.

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

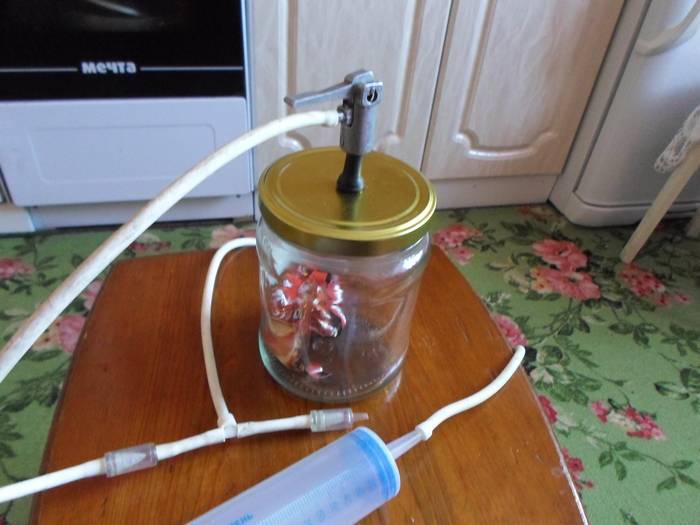

Преобразование медицинского шприца

Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса.

Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:

1. Пластиковый тройник.
2. Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
3. Два аквариумных обратных клапана.
4. Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.

Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.

Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.

Создание обратного клапана для компрессора

Газообразные и жидкие среды, которые транспортируются по трубопроводам, должны перемещаться в нужном направлении. Установив обратный клапан, можно обеспечить это требование эксплуатации трубопровода.

Обратный клапан необходим для откачки воздуха из вакуумной камеры. Для его изготовления понадобится сантехнический шланг с двумя штуцерами, 3-миллиметровый болт длиной около 5 см, штуцер с резьбой на 15, две гайки и кусочек резины от камеры для автомобиля.

Процесс изготовления обратного клапана состоит из нескольких этапов:

• Вырезают из резины круглую прокладку с небольшим отверстием посередине, через которое проводят болт;
• Берут небольшой прямоугольный кусочек железа и просверливают в нём отверстие чуть больше диаметра болта;
• Надевают на болт по очереди металлическую пластинку с отверстием, гайку, шайбу, резиновую прокладку и направляющую;
• Делают пропил на штуцере с резьбой по размеру железной прямоугольной пластинки, чтобы она плотно ложилась на своё место;
• Вставляют основную часть клапана в штуцер с резьбой таким образом, чтобы резинка слегка выходила снизу штуцера;
• На нижнюю часть штуцера накручивают вторую гайку со штуцером;
• Сверху накручивают обычную гайку, диаметр верхнего отверстия которой меньше диаметра штуцера, что позволит зафиксировать железный прямоугольник.

Модернизированный вакуумный компрессор обладает отличными эксплуатационными свойствами Такой клапан, изготовленный своими руками, можно использовать при самостоятельном изготовлении компрессорно-вакуумной камеры.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

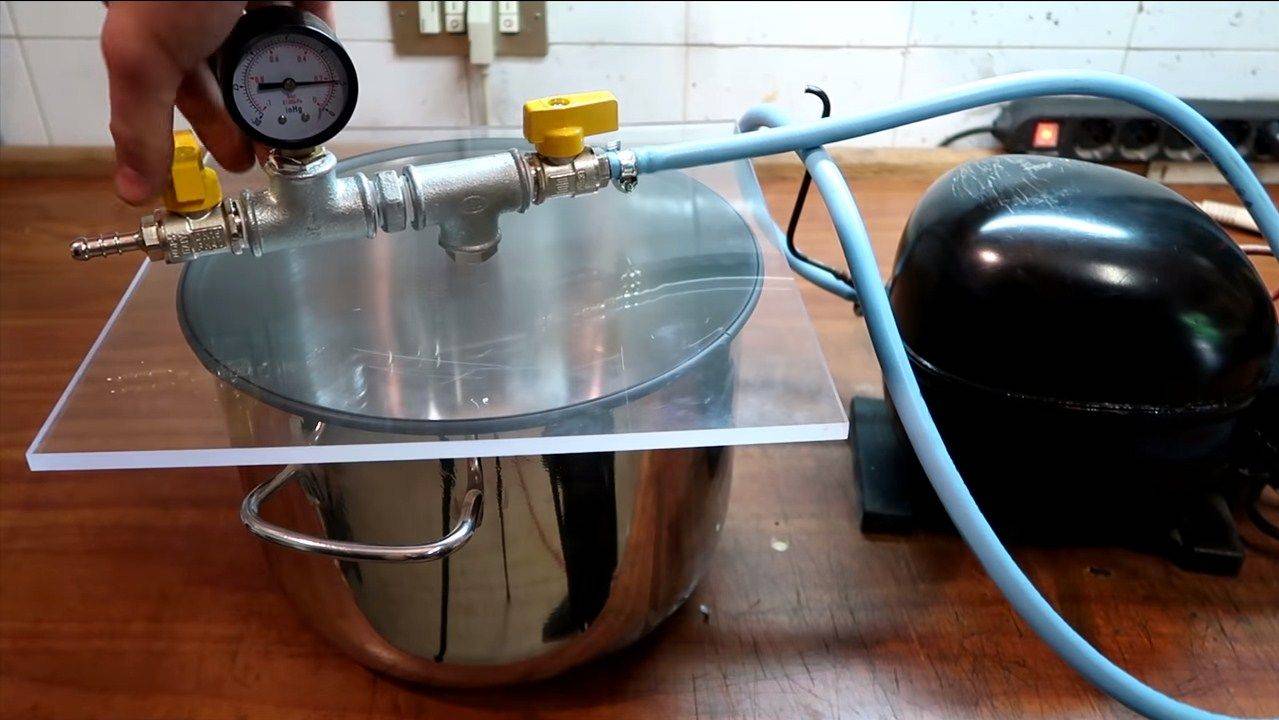

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя. После этого только остаётся присоединить шланг и можно пользоваться.

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

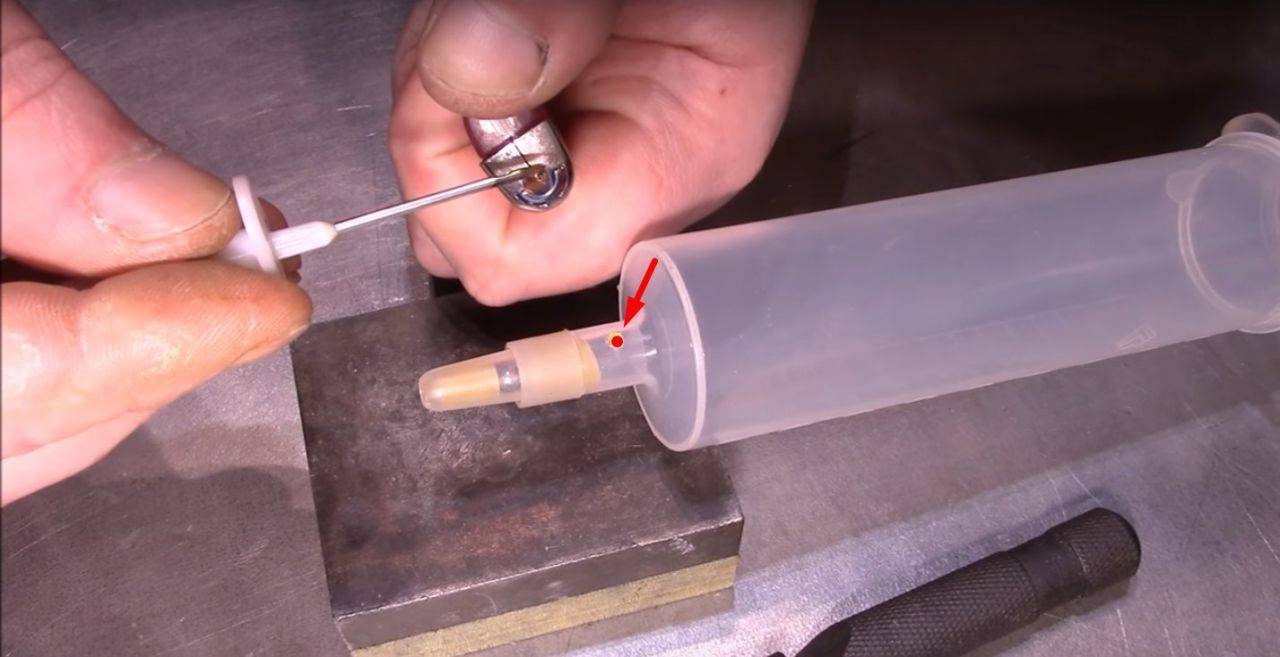

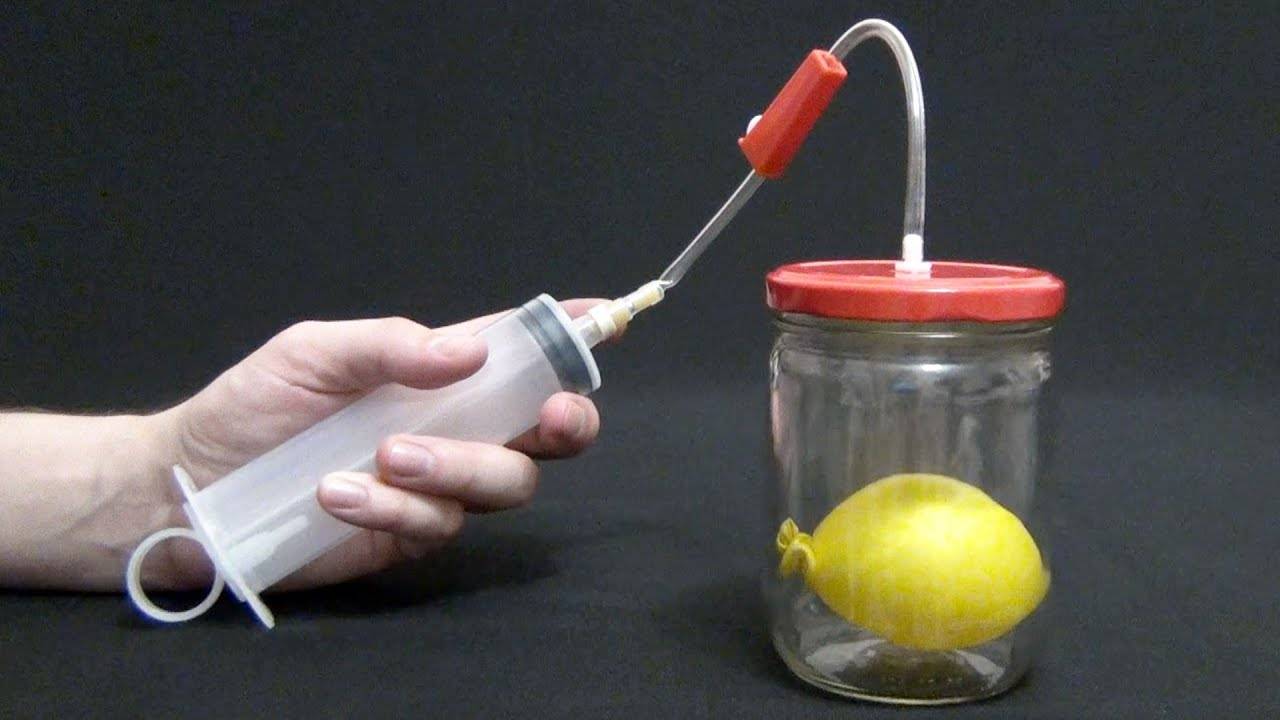

Вакуумная помпа своими руками из больничного шприца

В предыдущем разделе мы научились делать очень практичный вакуумный насос, но при этом остались без насоса обычного, с чем не каждый готов смириться.

Если вы не можете позволить себе такую роскошь либо ваша религия запрещает вам разбирать автомобильные насосы, используйте в качестве помпы обычный медицинский шприц.

Всего за несколько рублей его можно купить в любой аптеке.

Начинаем осваивать секретную технологию:

1. Приготовьте помимо шприца два пластиковых обратных клапана и короткую силиконовую трубку такого диаметра, чтобы клапаны плотно в нее входили.
2. Посредине силиконовой трубки при помощи иглы или шила проделайте небольшое отверстие. Его диаметр должен быть не слишком маленьким, чтобы в отверстие можно было пропихнуть носик от шприца, но и не слишком большим, чтобы носик входил как можно более плотно.
3. В готовое отверстие вставляем шприц.
4. Теперь в силиконовую трубку с обоих концов нужно вставить по обратному клапану. Один устанавливается таким образом, чтобы он впускал воздух в трубку, другой – наоборот, должен выпускать воздух из нее. Первый клапан назовем всасывающим. К нему нужно присоединить жесткую трубку, посредством которой вакуумный насос будет подключаться к контейнеру, пакету с одеждой или другому объекту.

Двигая поршень шприца возвратно-поступательно, мы, хотя и далеко не сразу (объем шприца не слишком велик), сумеем создать необходимый вакуум.

Такой прибор как бесперебойник необходим для страховки приборов во время отключения света. Бесперебойник для насоса отопления — особенности выбора прибора и стоимость агрегата.

Принцип работы теплового насоса для отопления дома рассмотрим тут. Насколько эффективна данная система?

Чаще всего циркуляционные насосы приобретаются в частные дома, а если в вашем поселке нет рядом сервиса по техническому обслуживанию такого рода приборов, то нужно освоить некоторые типы ремонта самостоятельно. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/remont-cirkulyacionnogo-nasosa-svoimi-rukami.html даны некоторые инструкции и советы по ремонту помп.

Самостоятельный монтаж заводского агрегата

Установка насоса для канализации – простое и нетрудоёмкое занятие, которое под силу выполнить владельцу загородного дома. После завершения обустройства колодца на дно сооружения устанавливается насосное оборудование. Для обеспечения минимального зазора между днищем сооружения и заборным отверстием используются специальные металлические опоры на корпусе насоса. Для обеспечения более надёжной работы агрегат можно подвесить на прочном стальном тросе или использовать специальную опорную конструкцию.

Для предотвращения обратного перелива сточных вод после отключения прибора выполняется установка обратного клапана. Он врезается в трубопровод. Если вы собираетесь консервировать систему канализации, например, на зимний период в дачном доме, то необходимо выполнить монтаж отсечного вентиля. Он устанавливается в трубопроводе за обратным клапаном. Если вы будете уезжать надолго, то этот вентиль нужно перекрывать, обеспечивая тем самым отсечение фекального насоса от наружных стоков.

Подключается насосная установка через электрощит, укомплектованный защитными устройствами. Этот щит обязательно должен быть заземлён, оборудован автоматическим выключателем, пультом управления и защитным устройством для принудительного включения и отключения насосного оборудования.

2 Вакуумный насос из больничного шприца

Ручной насос из больничного шприца имеет достаточно простую конструкцию, и создать его можно даже не имея инженерных навыков. Такой механизм можно использовать в условиях, где необходимо откачивать воздух из какой-либо емкости.

Для того чтобы создать такой ручной насос из больничного шприца понадобятся:

• Пластиковый тройник;
• Один штуцер;
• Сопло;
• Ядро.

Для начала необходимо в одно из трех отверстий тройника вставить изготовленное предварительно из трубы сопло. Следующим шагом нужно штуцер накрутить аккуратно и медленно на кран с резьбой, а затем натянуть его уже на кусок шланга, длина которого не должна превышать десяти сантиметров.

В оставшийся свободный конец шланга затем следует вставить ядро насоса. С противоположной его стороны нужно состыковать короткий шланг, по которому соответственно и будет происходить вывод воды в канализационную или любую другую подобную систему.

Далее необходимо к главному отводу тройника прикрепить шланг, который затем нужно опустить в аквариум

Важно помнить, что при всей этой процедуре необходимо не забыть о том, что на конце шлага должен быть закреплен аквариумный сифон. Это необходимо для того, чтобы грунт из аквариума не затягивало в устройство насоса

Собственно, на этом производство вакуумного насоса из больничного шприца можно назвать оконченным. Когда откроется кран и пойдет подача воды в произведенную систему в шланге создастся разряжение. За счет такой системы и будет достигнуто откачивание воды из необходимой емкости.

Как только работа насосного механизма окончится – необходимо перекрыть подачу воды из крана. Следует вытащить сифон из аквариума, что приведет к опустению шланга. Сам шланг необходимо скрутить и хранить в скрученном виде до следующего его использования.

Поэтому создание насоса из больничного шприца или велосипедных аналогов — это не выход. Однако в некоторых ситуациях можно обойтись применением и таких самодельных агрегатов. В любом случае решение остается за вами.

2.1
Пример создания самодельного вакуумного насоса из медицинского шприца (видео)

Промышленность уже давно с успехом использует вакуум, например, в вакуумных сушилках. Но и в кустарном производстве, а также в быту, для него найдется немало задач.

Все что понадобится для его применения – герметичная емкость (с появлением полимерных материалов это перестало быть проблемой) и особый насос, посредством которого можно полностью или частично откачать воздух.

Такой аппарат можно купить, но это не единственный вариант. Ввиду простоты его устройства легко можно сделать вакуумный насос своими руками, сэкономив средства для других полезных приобретений. О том, как это сделать, мы поговорим в этом материале.

Конечно, изготовить с нуля данное устройство будет достаточно сложно. Но задача сильно упрощается, если взять за основу какое-нибудь уже готовое изделие. Как будет показано далее, существует немало штуковин, которые можно легко превратить в самодельный вакуумный насос.
Мы рассмотрим самые популярные варианты.

Водокольцевой насос

Тот, кто готов потратить немного больше труда и денег на гонорары знакомым токарю и сварщику, может взяться за изготовление вакуумного насоса с жидкостным поршнем (второе название агрегатов водокольцевого типа). Такой насос представляет собой трубу, в которой с некоторым смещением относительно оси установлено рабочее колесо с радиальными лопатками.

Насос частично заполнен водой, а вал рабочего колеса приводится во вращение электродвигателем.

При этом лопатки рабочего колеса также придают жидкости вращательное движение, в результате чего она прижимается возникающей центробежной силой к стенкам корпуса и образует вращающееся кольцо.

Между жидкостным кольцом и втулкой ротора (рабочего колеса) образуется полость в виде серпа (напомним, что колесо установлено эксцентрично), которая играет роль рабочей камеры.

Лопатки разделяют ее на несколько частей, причем объем их при вращении колеса то увеличивается, то уменьшается. В начале цикла (увеличение объема) ячейка всасывает откачиваемый газ, в конце (уменьшение объема) – он сжимается, то есть происходит его нагнетание.

При этом тепло, выделяющееся в сжимаемом газе, «уходит» в воду, так что температура его остается почти постоянной (изотермическое сжатие). Вода же постепенно нагревается все сильнее, так что ее периодически приходится менять.

Вода в насос поступает из бака через гидравлическое уплотнение вала ротора либо через всасывающий патрубок. Далее она, как и содержащийся в ней сжатый газ, сбрасывается через выходные (нагнетательные) отверстия.

Как видно, водокольцевой насос устроен достаточно просто. Помимо материалов (трубы для изготовления корпуса, торцевых крышек и вала, стальной лист для изготовления колеса, лопаток и бака) понадобятся подшипники и электродвигатель. Рабочее колесо устанавливается так, чтобы оно не соприкасалось с корпусом и торцевыми крышками. Таким образом, трение между какими-либо деталями насоса отсутствует, а значит и изнашиваться нечему.

Помпа водокольцевая

Напрессовка подшипников осуществляется при помощи специального инструмента – съемника. Его также можно изготовить самостоятельно. Необходимо усилие в любом съемнике, независимо от его конструкции, создается путем затягивания резьбы. Самый простой вариант – две пластины с отверстиями под шпильки. Одну пластину упираем в торец вала, другую устанавливаем за подшипником.

Вставив в отверстия пластин шпильки, нужно по очереди и постепенно затягивать на них гайки, в результате чего вторая пластина будет притягиваться к первой, и напрессовывать при этом подшипник на вал. Его перед началом операции нужно смазать литолом.

Водокольцевой насос может без последствий откачивать газ с большим содержанием пыли, песка или влаги.
При этом весь мусор остается в воде, то есть параллельно с откачиванием происходит и фильтрация газа. Однако, при длительной эксплуатации в таких условиях торцы рабочего колеса могут истираться. В таком случае достаточно будет восстановить требуемые зазоры посредством установки прокладок между корпусом и торцевыми крышками.

Водокольцевой насос относится к категории безмасляных. Это значит, что его рабочий механизм не нуждается в смазке. Только в подшипники нужно вводить небольшое ее количество. Высокая точность при изготовлении отдельных деталей не требуется.

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Вещи и бытовые изделия (пледы, одеяла, подушки) значительно уплотняются в упаковке, вследствие чего занимают гораздо меньше места. Следует отметить, что одежда при таком хранении надежно защищается от моли.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

• Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.

• Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
• Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.

Вакуумная упаковка в домашних условиях

400 евро (точнее, 399) — Вакуумный упаковщик SOLIS Maxima. Вакуум-упаковочные машины предназначены для упаковки продукции в вакууме или среде инертных газов.Обычно это промышленный вариант. Но оказывается, что есть и домашние вакуумные упаковщики — сами приборы, и контейнеры к ним — для вакуумной упаковки пищевых продуктов дома.

Вакуумная упаковка необходима, в первую очередь, для скоропортящихся продуктов. Очень удобно упаковывать так на хранение сыр и масло, овощи, ягоды и фрукты, и многое-многое другое.

Домашние вакуумные упаковщики для продуктов довольно дороги — от 175 до 400 евро в зависимости от модели, плюс нужна специальная посуда. Однако это хорошее вложение. В том числе в условиях деревни, когда походы по магазинам и поездки в город за продуктами — большая редкость.

Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства

Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.

Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.

Данное руководство покажет как сделать вакуумный насос своими руками.

Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.

Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.

Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).

Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.

Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.

Также потребуется:

• Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
• Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
• Эпоксидная смола (холодная сварка).

Все эти материалы легкодоступны и могут быть приобретены в магазине.

Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.

ПРИМЕЧАНИЯ.

Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.

Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.

Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.

Вот несколько советов по использованию насоса и ограничениях в использовании:

Для вакуумного упаковывания:

• Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
• Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
• Отключайте время от времени насос, чтобы охладить его.
• Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.

Для вакуумного формования:

• Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.
• Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
• Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.

Особенности насоса для откачки воздуха

В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:

• объем воздуха, который насос откачивает за определенное время при допустимом давлении;
• объем входного (заборного) отверстия, который влияет на скорость работы;
• уровень давления при входе и выходе воздуха (максимально допустимый);
• рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
• остаточный уровень давления без выпуска воздуха (минимальный показатель);
• уровень минимального рабочего давления;
• энергозатратность за единицу времени;
• объем антифриза, необходимый для охлаждения системы;
• время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).

Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

• Использование для производства мешков и на упаковочных лентах;
• Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
• Очистка рыбы или овощей, переработка пищевых продуктов;
• В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
• Использование в очистных устройствах для очистки окружающей среды:
• В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Это интересно: Устройство гидравлического домкрата и принцип его работы: разбираем во всех подробностях

Существующие разновидности вакуумных насосов

Выбор можно сделать среди лопастных, мембранных, жидкокольцевых, турбомолекулярных устройств. Перед тем, как сделать выбор вакуумного насоса, необходимо изучить особенности каждого типа, надежность требуемой технологии и стоимость.

Лопастные

Производительность таких устройств выше, чем у насосов другого типа. Они небольшие и компактные, подходят для создания вакуума среднего уровня и улавливают пары еще до их соприкосновения с насосом.

Работают ротационные лопастные насосы на масле. За его счет достигается идеальная герметичность. Оно смазывает движущиеся детали и обеспечивает достаточный уровень теплоотдачи, чтобы вакуумный насос охладился.

Они отличаются:

• Доступной стоимостью;
• Удобством в использовании;
• Высокой производительностью и уровнем вакуума около 1000 мбар.

Но для нормального функционирования устройства не обойтись без регулярного техобслуживания

Особенно важно контролировать количество масла, иначе детали быстро износятся. Менять масло следует после 3000 часов использования

Мембранные

Они проявляют повышенную устойчивость к агрессивной среде. Поэтому их можно использовать для работы с кислотой, вязкими и коррозионными веществами.

Благодаря этой особенности устройства активно используют в производстве продуктов питания и косметических средств. Они помогают перекачивать жидкости, кремы и гели, а также помогают обрабатывать летучие соединения.

Мембранные насосы относятся к сухим насосам. Поэтому они не нуждаются в использовании смазочных жидкостей, а стоимость обслуживания будет ниже, чем в случае с лопастными. Приборы этого типа могут длительное время работать без перерыва, но с низким уровнем вакуума, по сравнению с ротационными насосами.

Жидкокольцевые

Их работа основана на подаче жидкости, высушивающейся на стенках насоса. При этом образуется кольцо, обеспечивающее оптимальный уровень герметичности.

Выбрать жидкокольцевой насос следует за такие особенности:

1. Это сухой насос.
2. Обладает повышенной устойчивостью к коррозии.
3. Повышенную мощность.
4. Большие габариты.

Они малочувствительны к прохождению жидкостей, твердых частиц и паров. Их можно использовать во время работы с веществами, склонными к взрыву или чувствительными к высоким температурам.

В случае максимального расхода в 30000 м3/ч одновременно снижается и увеличивается давление.

Турбомолекулярные

Они способны достигать высокого давления, а расход колеблется в пределах 50-5000 л/с. Функциональные особенности таких насосов напоминают компрессор. Двигатель заставляет лопасти быстро вращаться и вытолкнуть достаточное количество воздушной смеси.

Агрегаты незаменимы для работы магнитных подшипников. Они помогают достичь оптимальной скорости вращения. Турбомолекулярные устройства функционируют без использования масла. Из-за сложности конструкции стоимость устройств повышенная, и владелец дополнительно тратит деньги на особое обслуживание. Откачка зависит от типа газа. Процесс замедляется, если возникла необходимость в удалении легких газов.
