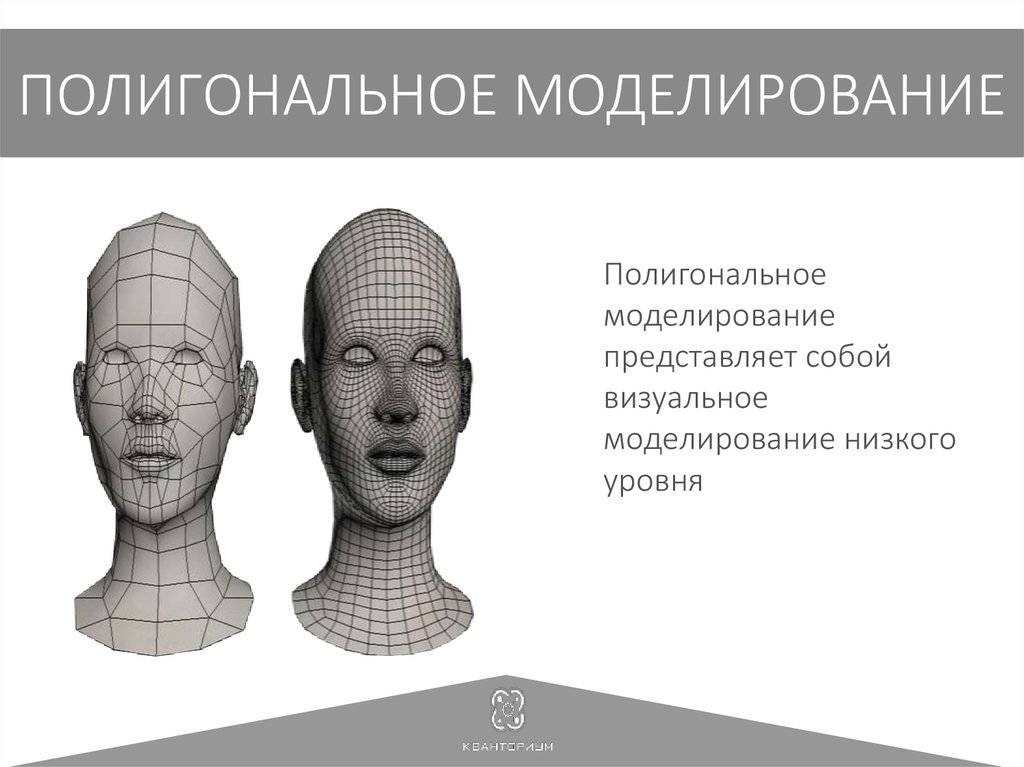

Полигональное моделирование

Геометрическая теория и многоугольники

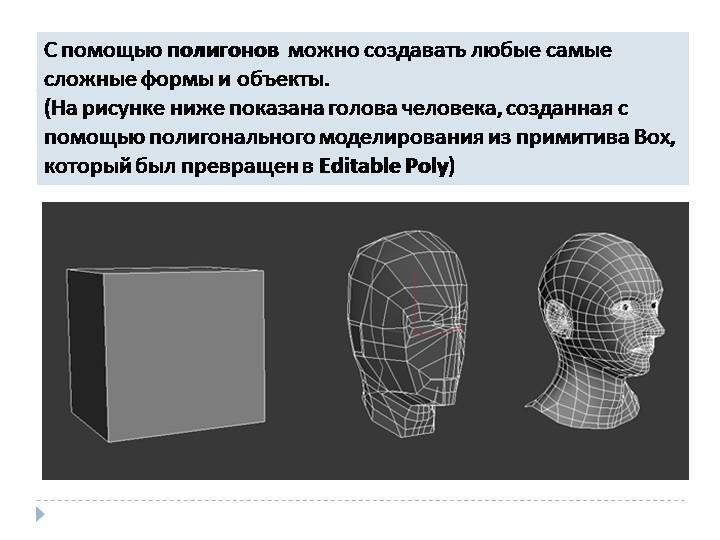

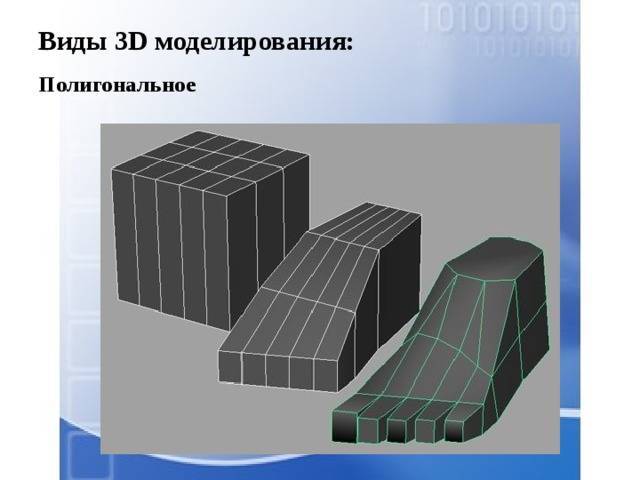

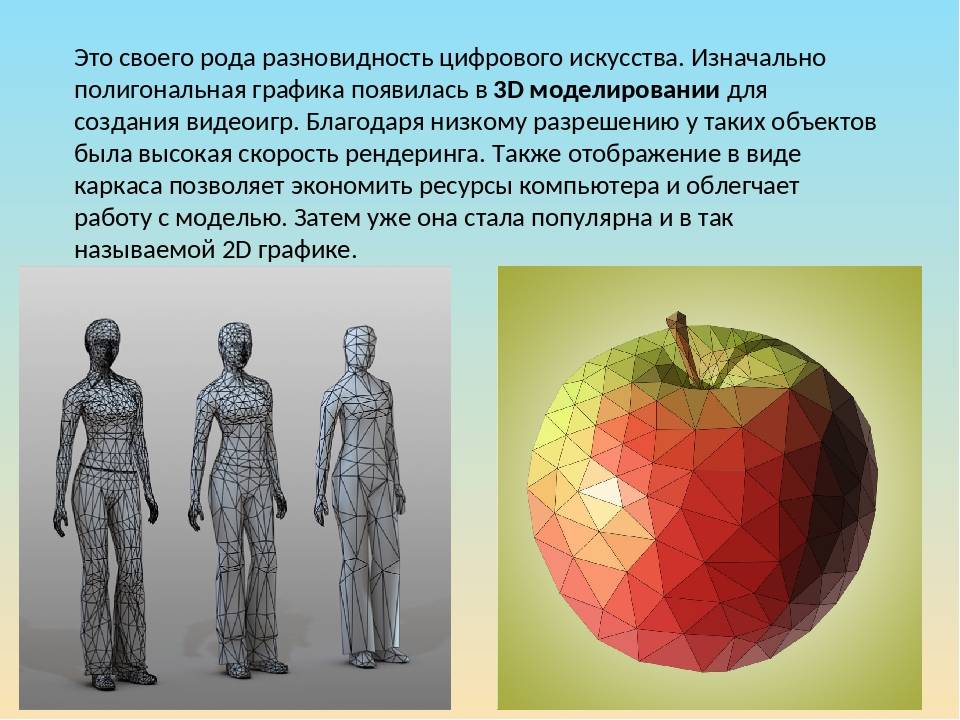

Базовым объектом, используемым при моделировании сетки, является вершина, точка в трехмерном пространстве. Две вершины, соединенные прямой линией, становятся край. Три вершины, соединенные между собой тремя ребрами, определяют треугольник, что является самым простым многоугольник в Евклидово пространство. Более сложный полигоны может быть создан из нескольких треугольников или как один объект с более чем 3 вершинами. Четырехсторонние многоугольники (обычно называемые четырехугольниками) и треугольники являются наиболее распространенными формами, используемыми в многоугольном моделировании. Группа многоугольников, соединенных друг с другом общими вершинами, обычно называется элемент. Каждый из многоугольников, составляющих элемент, называется лицо.

В Евклидова геометрия, любые три неколлинеарные точки определяют самолет. По этой причине треугольники всегда находятся в одной плоскости. Однако это не обязательно верно для более сложных полигонов. Плоский характер треугольников позволяет легко определить их нормальная поверхность, трехмерный вектор, перпендикулярный поверхности треугольника. Нормали поверхности полезны для определения переноса света при трассировке лучей и являются ключевым компонентом популярного Затенение по Фонгу модель. Некоторые системы рендеринга используют нормали вершин вместо нормали граней, чтобы создать более красивую систему освещения за счет большей обработки

Обратите внимание, что у каждого треугольника есть две нормали граней, которые указывают в противоположных направлениях друг от друга. Во многих системах только одна из этих норм считается действительной – другая сторона многоугольника называется задняя сторона, и могут быть сделаны видимыми или невидимыми в зависимости от желания программиста. Много программы моделирования не применяйте строго геометрическую теорию; например, две вершины могут иметь два разных ребра, соединяющих их, занимающих точно такое же пространственное положение

Также возможно, чтобы две вершины существовали в одних и тех же пространственных координатах, или две грани существовали в одном месте. Подобные ситуации обычно нежелательны, и многие пакеты поддерживают функцию автоматической очистки. Однако, если автоматическая очистка отсутствует, их необходимо удалить вручную

Много программы моделирования не применяйте строго геометрическую теорию; например, две вершины могут иметь два разных ребра, соединяющих их, занимающих точно такое же пространственное положение. Также возможно, чтобы две вершины существовали в одних и тех же пространственных координатах, или две грани существовали в одном месте. Подобные ситуации обычно нежелательны, и многие пакеты поддерживают функцию автоматической очистки. Однако, если автоматическая очистка отсутствует, их необходимо удалить вручную.

Группа многоугольников, соединенных общими вершинами, называется сетка. Чтобы сетка выглядела привлекательно при оказано, желательно, чтобы это было несамопересекающийся, что означает, что ни одно ребро не проходит через многоугольник. С другой стороны, сетка не может пробить сама себя. Также желательно, чтобы сетка не содержала ошибок, таких как удвоение вершин, ребер или граней

Для некоторых целей важно, чтобы сетка была многообразие – то есть, что он не содержит дыр или сингулярностей (мест, где два различных участка сетки соединены одной вершиной)

Делаем модели из бумаги, пепакура для развёртки

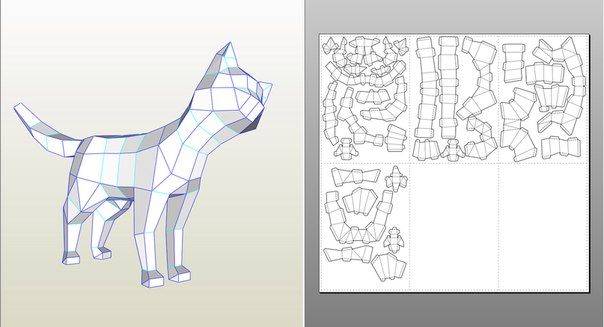

На примере кота мы видим, как выглядят схемы и развёртки полигональных фигур. Это также может быть собака, мышка, или другое животное. Для того что бы всё получилось нужен хороший качественный набор в pdf. Как правило бесплатные имеют дефекты, так как создавались новичками, профи уже требуют цену за свой труд.

Натуральный кот и шикарный олень из бумаги. Скульптура в мини-размере для украшения интерьера.

Дизайнерский loft черно-золотой бык в декоре стены. Если вы создаёте крупные фигуры розового слона или большую голову лося вам нужен плотный картон для моделирования.

model head

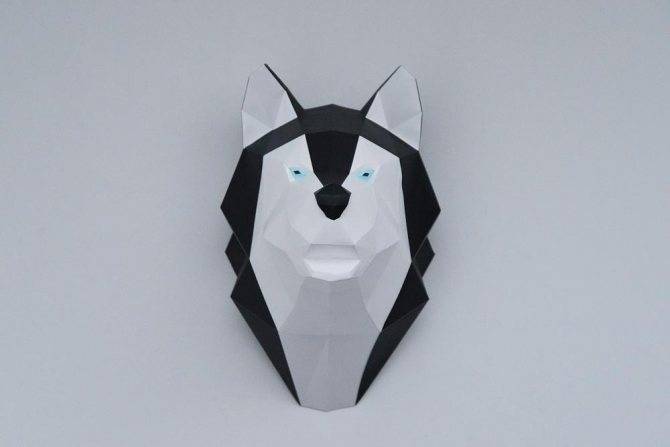

Черно-белый набор смешных человечков из картона и сложная модель Хаски.

Расширения

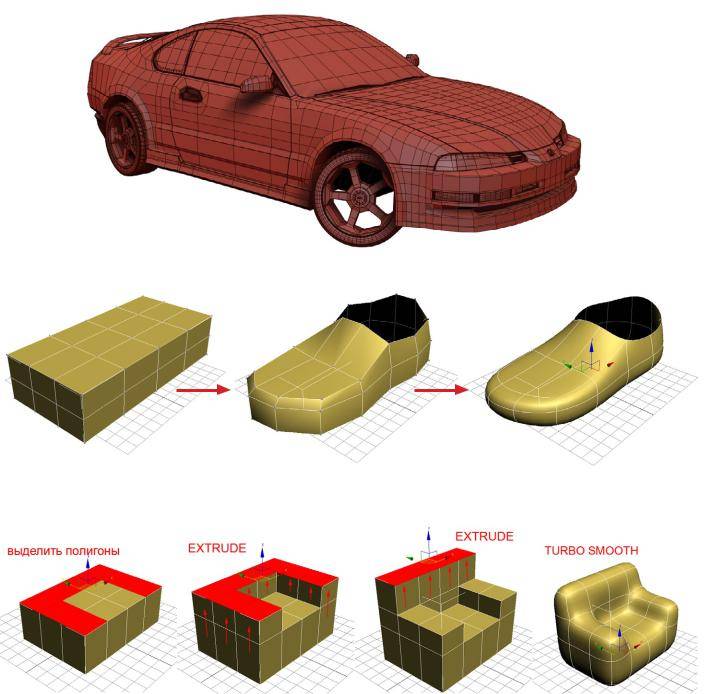

После того, как многоугольная сетка построена, необходимо предпринять дальнейшие шаги, прежде чем она будет полезна для g. изображения, анимация и т. д. Модель должна иметь отображение текстуры, чтобы добавить цвета и текстуру к поверхности, и ей должен быть задан скелет для анимации. Сеткам также могут быть назначены веса и центры тяжести для использования в физическом моделировании.

Для отображения модели на экране компьютера вне среды моделирования необходимо сохранить эту модель в одном из файлов . форматы, перечисленные ниже, а затем используйте или напишите программу, способную загружаться из этого формата. Двумя основными методами отображения трехмерных полигональных моделей являются OpenGL и Direct3D. Оба эти метода можно использовать с графической картой с 3D-ускорением или без нее..

Создание макета

Многие укрепляют эпоксидкой или красят краской. Я не рекомендую, потому что лучше взять качественную бумагу и собрать аккуратно, чем некачественно нанести краску из-за чего сгладятся грани, что придаёт грубости. К тому же модели не требуют особой прочности, так как приспособлены для украшения стен. Они собираются из предварительно вырезанных и согнутых деталей. Развертки необходимо распечатывать на бумаге 170—200 г/м². Это сделает её устойчивой.

группа заготовок на рабочем столе

При вырезании каждой детали обязательно нумеровать каждую. Для сгибов используйте линейку. Чтобы придать детали округлость, оберните её вокруг карандаша. От силы скручивания зависит сама форма. Тот же способ используйте для кривых поверхностей.

Сборка: особенности процесса

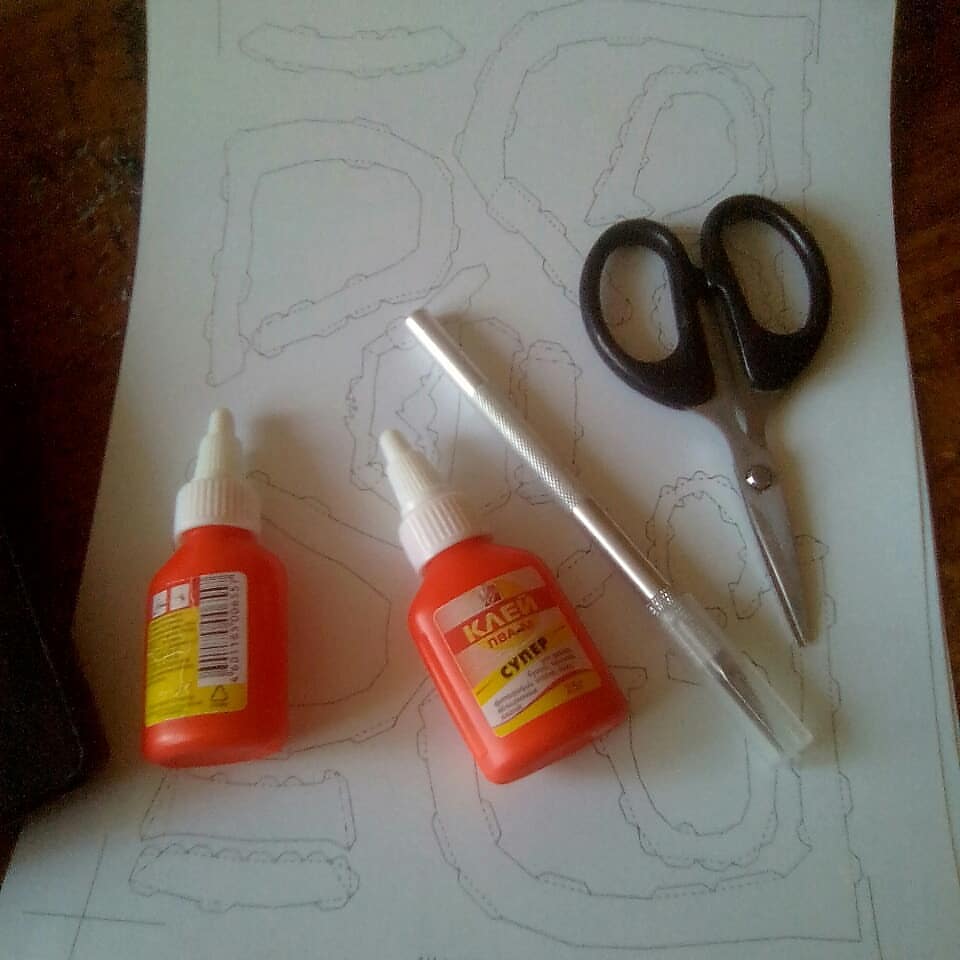

Необходимые материалы:

• иголка для нанесения клея в труднодоступных местах
• papercraft развёртки
• кисточка
• острые ножницы или канцелярский нож
• металлическая линейка
• любая ровная поверхность
• клей (не используйте ПВА, после высыхания он деформирует изделие), но на собственном опыте убедились, что эффективнее использовать двухсторонний скотч, шириной 2 мм, в этом случае обязательно наличие пинцета
• дотс для продавливания сгибов

Для жёсткости деталь по сгибам и пустоты внутри заполняем монтажной пеной, но без фанатизма, чтобы она при расширении не деформировала внешний вид.

NURBS моделирование

NURBS моделирование или технология Non-Uniform Rational B-Spline – это технология неоднородных рациональных В-сплайнов, создание плавных форм и моделей, у которых нет острых краев, как у полигональных моделей. Именно из-за этой отличительной черты технологию NURBS применяют для построения органических моделей и объектов (растений, животных, людей).

NURBS-кривые, используемые в данном моделировании, бывают двух видов: Р (Point) кривые и CV (Control Vertex) кривые. Point кривые управляются вершинами, находящимися непосредственно на самой линии или объекте, а Control Vertex кривые управляются точками, лежащими за пределами линии или объекта. Разницу наглядно видно на иллюстрации:

Необходимый набор для сборки, схемы и развертки полигональной фигуры

Позаботьтесь о хорошем, удобном столе и стуле, нужно, что освещение падало из-за левого плеча, используйте настольную лампу. Чтобы не выпачкать стол клеем застелите его плёнкой или положите лист стекла с зашлифованными краями, чтобы не порезаться. Чтобы научиться складывать базовые изделия, вам понадобятся простые приспособления вроде ножниц, канцелярского ножа, клея ПВА и кисточки для его нанесения.

Отдайте предпочтение строительному клею ПВА — из всех разновидностей у него наиболее густая консистенция, он не портит бумагу, делая её мокрой и вязкой, как обычный. Используются разные виды — от папиросной до обычного картона. Новичкам советуют начинать с акварельной, в 200 грамм на м2 для крупных элементов и чертёжной разновидности 140-160 грамм – при разработке мелких частей.

Бумага для паперкрафта и клей для бумажных моделей

Основным материалом для создания является, естественно, обычная бумага, но так как она не сильно надёжная и хрупкая, советуем обратить внимание на полукартон, либо же обыкновенный картон. Детали из него более крепкие и придают готовому творению износостойкость

Удивительный кит с подсветкой—эксклюзивный ночник в спальне вашего ребёнка

У каждого мастера имеются свои секреты, вот и мы хотим поделиться с вами открытием.

Заготовки гораздо удобнее приклеивать узким двухсторонним скотчем. Он скрепляет моментально и угрозы “расклеиться” ваше творчество не потерпит.

Но также неплохой связующий предмет для элементов – клеевой раствор. Выбирайте вариант, который удобнее.

Модель из бумаги

Рабочий процесс создания проходит в несколько простых этапов. Перед началом процесса мастер определяется, какую фигурку он хочет сконструировать. На самом деле, можно смастерить практически любое изделие, но бумажное моделирование чаще предполагает такие варианты:

• многогранники с выпуклыми и вогнутыми углами, геометрические фигуры
• копии зданий в масштабе
• макеты автомобилей премиум класса
• танки, тяжелые орудия, бронемашины
• поезда, корабли и подлодки, самолеты

Бумага для моделирования—основной рабочий материал

Следует уделить особое внимание её качеству! Для начального творчества лучше всего использовать обыкновенные листы формата А4, они имеют хорошее качество и является самой белоснежной по отношению к другим маркам. Плотность – 80 г/м

Советую приобретать специальную, для черчения

Советую приобретать специальную, для черчения.

Мастер-классы

Посмотрела предложения нескольких больших компаний по организации мастер-классов в Москве. У всех есть мастер-класс по сборке полигональных масок, настенных фигур и скульптур.

Уровни сложности можно выбирать для каждого случая индивидуально. Если времени мало (потоковый формат, при котором каждый участник собирает маску за 10-15 минут), все заготовки должны быть подготовлены для склеивания клеевым пистолетом. Во время длинного мастер-класса (60-120 минут) можно успеть вырезать, проработать сгибы и аккуратно склеить детали.

Дети до 10 лет только склеивают заготовки.

Фигурами украшают класс или офис, а маски используются на развлекательном мероприятии. Будет много стильных фотографий!

Процесс выглядит примерно так:
