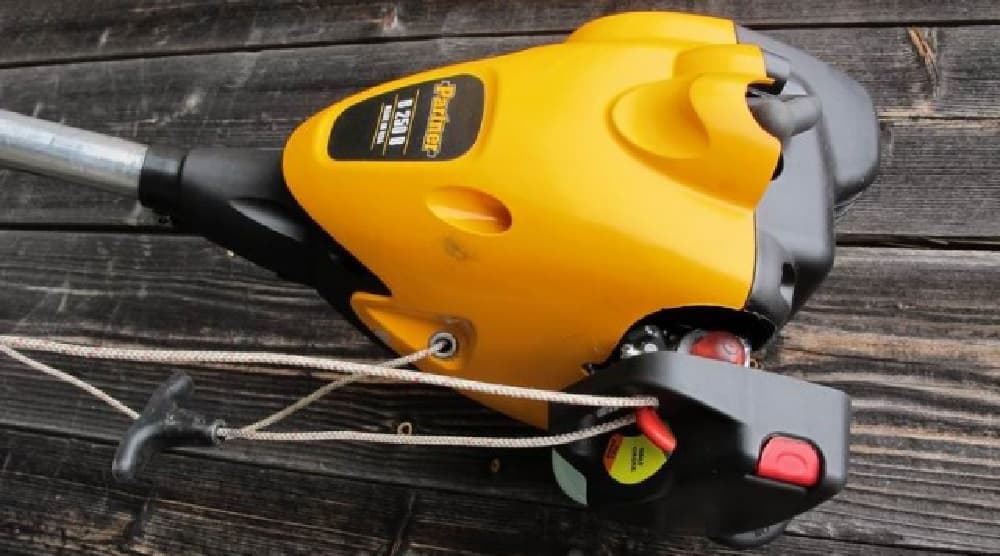

Замена поршневой группы бензокосы partner B250B

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

  • шатунно-поршневая группа;
  • карбюратор;
  • механизм сцепления;
  • звездочка привода пильной цепи.

Если не запускается триммер — проверяем исправность фильтров

Понадобится прибегнуть к проверке воздушного фильтра, посредством которого происходит очистка поступающего воздуха в карбюратор. Засорение очистительного элемента приводит к тому, что воздух поступает в меньшем количестве или вовсе прекращается его подача в карбюратор. Выяснить, является ли воздушный фильтр причиной того, что триммер не заводится, можно простым способом:

  1. Снять воздушный фильтр и осмотреть его. Присутствие засорений уже является поводом для того, чтобы винить во всем эту деталь
  2. Если визуально засорения не обнаруживаются, то необходимо попробовать запустить мотор без фильтра. Если триммер заводится без фильтра, то однозначно необходимо заменить эту деталь
  3. Воздушный фильтр можно прочистить потоком сжатого воздуха, но если он давно не менялся, то целесообразно произвести его замену на новый

Надо отметить, что не запуститься триммер из-за засора воздушного фильтра может, но это крайне редкие случаи. Зачастую засоры воздушного фильтра влияют на стабильность работы двигателя, а также способствуют снижению производительности.

Это интересно! Если бензопила завелась без воздушного фильтра, то работать инструментом без фильтрующего элемента противопоказано, так как в цилиндр попадут загрязнения, и тем самым снизится эксплуатационный ресурс.

Реальная причина того, почему же не заводится бензиновый триммер, заключается в засорении топливного фильтра. Располагается эта деталь в баке инструмента, и если косе уже более 2 лет, то пора произвести проверку исправности топливофильтрующего элемента. Если фильтр засорен, то топливная смесь соответственно не будет поступать в карбюратор, а значит и триммер не заведется.

Трудностей с заменой топливного фильтра не возникает, так как для этого достаточно извлечь из бака эту деталь, и произвести ее замену. Если собираетесь очистить топливный фильтр компрессором, то рекомендуется отказаться от этой затеи. Лучше купить новый фильтр для очистки топлива бензокосы, так как внутри старого элемента все равно останутся засорения. Ниже на видео представлен процесс замены топливного фильтра на бензокосе марки Oleo-Mac.

https://youtube.com/watch?v=wqV1fWziaL8%3F

Если не уверены в том, что причиной невозможности запуска мотора триммера является очистительный элемент топлива, тогда следует проделать следующие действия:

  1. Снять топливный фильтр
  2. Произвести запуск бензокосы
  3. Если она завелась, причем быстро, то действительно проблема в топливном фильтре

Фильтр засоряется посредством следующих причин:

  • При продолжительной эксплуатации инструмента
  • Если используется некачественный бензин или масло
  • При длительном хранении топлива в баке инструмента
  • Если заливать в бак топливо, которое долго хранилось
  • При попадании пыли и мелких частиц в бак инструмента. Обычно это происходит во время заправки инструмента

Это интересно! Если топливный фильтр исправен, а бензокоса при этом не заводится, тогда стоит убедиться в том, что топливный шланг помещен в топливо. Ведь бывают случаи, когда шланг вместе с фильтром попросту отсоединяются от магистральной трубки, что приводит к невозможности запуска двигателя инструмента.

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

  • промыть двигатель;
  • заменить или прочистить свечу зажигания;
  • сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

  1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
  2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
  3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot  и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

Сухая и мокрая свеча что это означает и как влияет на запуск мотора

Большинство владельцев инструментов сразу прибегают к проверке состояния контактов свечи зажигания. Это делается для того, чтобы по состоянию свечи понять, в чем может быть причина невозможности запуска двигателя бензокосы. По состоянию контактов свечи можно делать соответствующие выводы о том, что может быть причиной неисправности. Диагностика свечи зажигания на триммере выполняется в следующем порядке:

  1. Вывинчивается свеча зажигания, после чего она подлежит осмотру. Идеальное состояние электродов — если они имеют коричневый нагар (кирпичного цвета). Если свеча мокрая, имеет черный или белый нагар, то это говорит о соответствующих неисправностях
  2. Если свеча мокрая, то в камере сгорания присутствует порция несгоревшего горючего, которое сливать не нужно. Очистите и просушите контакты свечи зажигания, после чего убедитесь в ее исправности. Для этого подключите ее к насвечнику, и расположите не поверхности цилиндра. Включите зажигания, и дергайте легко ручку стартера. При этом свеча должна выдавать качественную и постоянную искру. Если искра слабая или ее вовсе нет, значит следует заменить свечу зажигания
  3. Не заводится триммер может еще по причине большого зазора между контактами свечи. Величина зазора между электродами свечи зажигания должна быть в пределах от 0,7 до 1 мм. Для выставления зазора используются специальные щупы

Это интересно! Сушить контакты свечи путем их прокаливания категорически противопоказано, так как этот способ приведет к порче детали.

Если на свече есть искра, но триммер при этом не заводится, значит причина заключается в подаче топливной смеси в камеру сгорания. Чтобы удостовериться в этом, следует выполнить такие действия:

  • Набрать в крышечку из ПЭТ-бутылки или в шприц 20 грамм топлива
  • Залить его в камеру сгорания через свечное отверстие
  • Закрутить свечу зажигания
  • Надеть подсвечник и произвести запуск двигателя

Если двигатель бензокосы заводится после проделанных действий, то причину неисправности следует искать непосредственно в топливопроводе и карбюраторе. Если же мотор не заводится даже после проделанных действий, значит нужно проверить исправность высоковольтного провода. Высоковольтный провод, как и свеча зажигания, относится к расходным материалам. Если есть подозрения на неисправность бронепровода триммера, то его следует заменить

Если после проделанных действий не удается произвести запуск двигателя бензокосы, тогда надо принять во внимание следующие рекомендации:

  1. Если есть сомнения в исправности свечи зажигания и высоковольтного провода, то их рекомендуется сразу же заменить
  2. Проверить исправность искрообразования, и если на новой свече отсутствует искра, тогда поломка связана с блоком зажигания — выход из строя катушки
  3. Катушка зажигания не ремонтируется, а меняется. Если действительно диагностика указывает на неисправность катушки зажигания бензокосы, то ее не трудно заменить своими руками

https://youtube.com/watch?v=YixHJCGg9gg%3F

Если на искре есть свеча, и при этом она сухая, а триммер при этом не хочет заводиться, тогда переходим к проверке следующего узла — воздушного и топливного фильтров.

Это интересно! Если электроды свечи имеют красный или розовый цвет, то это говорит о том, что в составе используемого топлива содержится большое количество присадок. Следует отказаться от такого топлива, сменив заправочную станцию или марку бензина.

Неисправности системы зажигания бензопилы

Проблемы в системе зажигания в большинстве случаев становятся предпосылкой отказа мотора бензоинструмента. Потому следует начинать поиск дефектов конкретно с нее.

Осмотрите свечу. Для этого аккуратненько снимите высоковольтный провод с головки, а потом выверните свечу из гнезда, используя особый ключ.

Если свеча мокроватая, означает идет переизбыток горючего. В большинстве случаев подача лишнего количества горючего связана с неверной регулировкой карбюратора либо с неуввязками в системе зажигания.

Свечу следует кропотливо протереть сухой картонной салфеткой и просушить. Также необходимо осушить цилиндр, подачу горючего закрыть и запустить пару раз стартер, чтоб удалить излишки топливной консистенции.

После этих действий необходимо установить свечу на место, открыть подачу горючего и повторить попытку.

Если на свече приметно много темного нагара, это, обычно, гласит о неисправности в топливоподаче – нарушении соотношения бензин/масло, плохом масле либо необходимости регулировки карбюратора.

В этом случае свечу необходимо прочистить иглой либо острым шилом от скопившегося нагара, почистить шкуркой-нулевкой электроды до возникновения железного блеска и ввентить опять на место. При всем этом необходимо направить на плотность прокладки свечки.

Если все равно бензопила не заводится, необходимо проверить наличие искры в свече зажигания. При насаженом колпачке высоковольтного провода прислоняем юбку свечки к цилиндру и дергаем стартер, как показано на фото ниже:

Если проскакивает искра голубого цвета с расстояния 2-3 мм, то все в порядке. Если искра возникает лишь на расстоянии 0,5 – 1 мм, вероятнее всего, появились проблемы системы зажигания. Если искры нет, необходимо проверить пробником высоковольтный кабель. Может быть, в нем произошел обрыв провода.

Если все произведенные деяния не привели к успеху, попытайтесь поменять свечу на заранее исправную и испытать снова запустить бензопилу.

Также отсутствие искры может быть связано с нарушением зазора меж модулем зажигания и магнитопроводом маховика. Зазор должен составлять 0,2 мм. Нужный зазор можно выставить с помощью прокладки 0,2 мм, которую помещают меж маховиком и модулем зажигания.

Замена поршневой (цпг) на 4т скутере

Нужна помощь в поиске запчастей?

Поможем и посоветуем!

+7-927-653-31-57

Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.

Если у вас другая модель двигателя, например 152QMI или 157QMJ (150 кубовый скутер), то для замены цпг вам тоже подойдёт эта статья, поскольку тут нет принципиальных отличий. Для 2-ух тактных скутеров советуем почитать статью «Замена поршневой на 2-х тактном скутере»

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Где он находится в бензопиле? В баке есть сапун клапан разгерметизация (Husqvarna).

Где находится сапун в бензопиле. Cтроительство, ремонт своими где находится сапун в. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Основным достоинством муфт подобного типа будет то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша движок и не вызывая поломки устройств, передающих движение от мотора к цепи.

Устройство

Общее устройство выполнено в традиционном стиле. Характеризуется простотой, что означает высокую надежность устройства.

Схема общего устройства бензопилы Partner 350 это наглядно подтверждает.

Запуск двигателя прост и надежен. Это стало возможным благодаря наличию электронного зажигания. Праймер (насос подкачки топлива) играет важную роль при запуске.

Воздушный фильтр оснащен двойной системой очистки воздуха. Из-за оснащения барабана стартера рабочим колесом крупные частицы мусора вообще не попадают в фильтр. Это увеличивает срок его службы, повышает степень очистки воздуха. В целом это положительно сказывается на производительности двигателя.

Безопасность обращения с рабочей пилой достигается наличием цепного тормоза, работающего в двух режимах. Ручном и автоматическом.

Масляный насос включается только во время пиления. Это означает, что система смазки цепи находится в автоматическом режиме. Имейте в виду, что для смазывания цепи и приготовления рабочей смеси используются разные типы масел. Узнайте, какое масло используется для записи бензопилы Partner 350

Они пилили цепи. Пила Partner 350 оснащена цепной пилой Oregon 91P052E 3/8 ″ 1,3 мм 52. Действительные аналоги для замены: Stihl 39970000052s и другие. Например, Husqvarna 5776151-22. Убедитесь, что с шагом цепи 3/8 ″ и шириной канавки 1,3 мм количество звеньев не превышает 52. Меньшее (46–50) может быть нежелательным.

Антивибрационная система на Partner 350 немного строгая. В связи с тем, что эта пила не предназначена для профессионального использования, систему в целом можно считать удовлетворительной. Кстати, следующие модели внесли существенные улучшения в этом отношении.

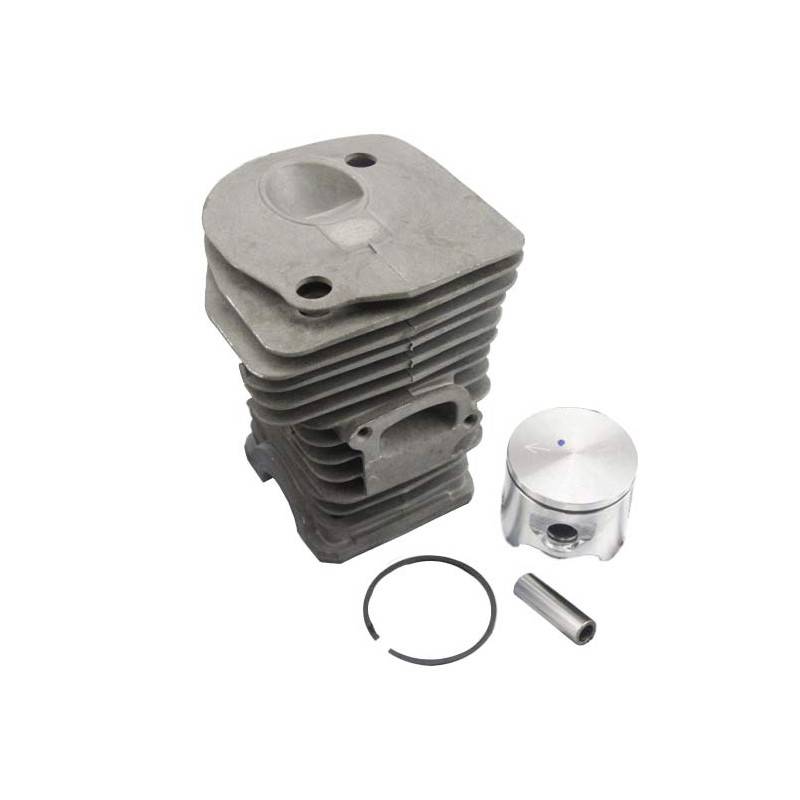

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

  • Демонтаж верхней защитной крышки;
  • Выкручивание свечи зажигания;
  • Снятие боковой крышки;
  • С помощью большой плоской отвертки убираются стопора с амортизаторов;
  • В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
  • Демонтаж ведущей звездочки цепи;
  • Убираем карбюратор с воздушным фильтром;
  • Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Глушитель его засорение и невозможности завести бензотриммер

Что еще может быть причиной того, что невозможно завести двигатель бензотриммера? Еще перед тем, как прибегнуть к более кардинальным действиям, следует проверить исправность глушителя или выпускного канала. Это не касается новых триммеров, которые практически не имеют особой выработки. Если же триммеру уже много лет, и при этом инструмент не подвергался диагностическим мероприятиям, то следует произвести проверку засоренности глушителя.

Если засорен глушитель бензокосы, то выхлопным газам некуда выходить, и поэтому двигатель невозможно завести. В один миг засориться выпускной канал не может, поэтому накануне должны были проявляться такие признаки:

  1. Увеличение звука работы мотора, что связано с преодолением большого сопротивления выхлопными газами для их выпуска
  2. Черный дым из глушителя — нагар, который оседает на стенках выхлопной системы
  3. Нестабильная работа двигателя
  4. Мотор глохнет самостоятельно при работе на холостых оборотах

Исключить или подтвердить этот фактор можно путем осмотра выхлопной системы. Если противоискровая сеточка имеет значительные засорения, то несомненно причина невозможности запуска двигателя заключается в выпускном канале

Сеточку необходимо очистить, только делать это необходимо осторожно, так как черный нагар представляет собой очень опасный канцероген, который может спровоцировать серьезные заболевания дыхательной системы человека. Для очистки противоискровой сеточки и стенок глушителя триммера  следует использовать специальные средства, а работы проводить с применением защитных средств

Причины неполадок поршневой бензопилы

Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:

  • сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
  • облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
  • попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
  • облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
  • несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.

Для оперативной диагностики ЦПГ на предмет поломки компрессионного кольца бензопилы или задиров в цилиндре профессионалы советуют снять глушитель и через выпускное окно оценить их состояние.

Повреждения головки поршня

Задиры от перегрева (в основном на головке поршня)
  • перегрев в результате нарушения процесса сгорания
  • деформация/засорение масляной форсунки
  • установка неподходящих поршней
  • неисправности в системе охлаждения
  • сужение зазора в верхней части рабочей поверхности
Следы от ударов
  • слишком большой выступ поршня
  • чрезмерная подгонка торцевой поверхности головки блока цилиндров
  • неверная посадка клапана
  • неподходящее уплотнение головки блока цилиндров
  • oтложения масляного нагара на головке поршня
  • слишком малый зазор в клапанном приводе
  • неверные фазы газораспределения из-за неправильной установки или соскакивания зубчатых ремней
Места наплавления и расплавления
  • неисправные впрыскивающие форсунки
  • неверное количество впрыска
  • неверный момент начала впрыска
  • недостаточное сжатие
  • позднее зажигание
  • неравномерный впрыск топлива
Трещины в днище и полости камеры сгорания
  • неисправная или неподходящая впрыскивающая форсунка
  • неверный момент начала впрыска
  • неверное количество впрыска
  • недостаточная компрессия
  • недостаточное охлаждение поршня
  • неподходящие поршни с неверной формой полостикамеры сгорания
  • повышение мощности (например, чип-тюнинг)

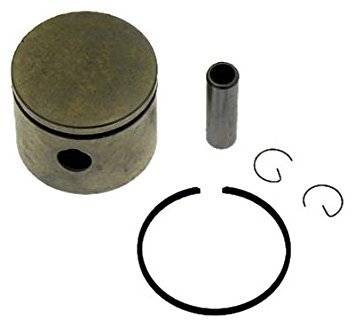

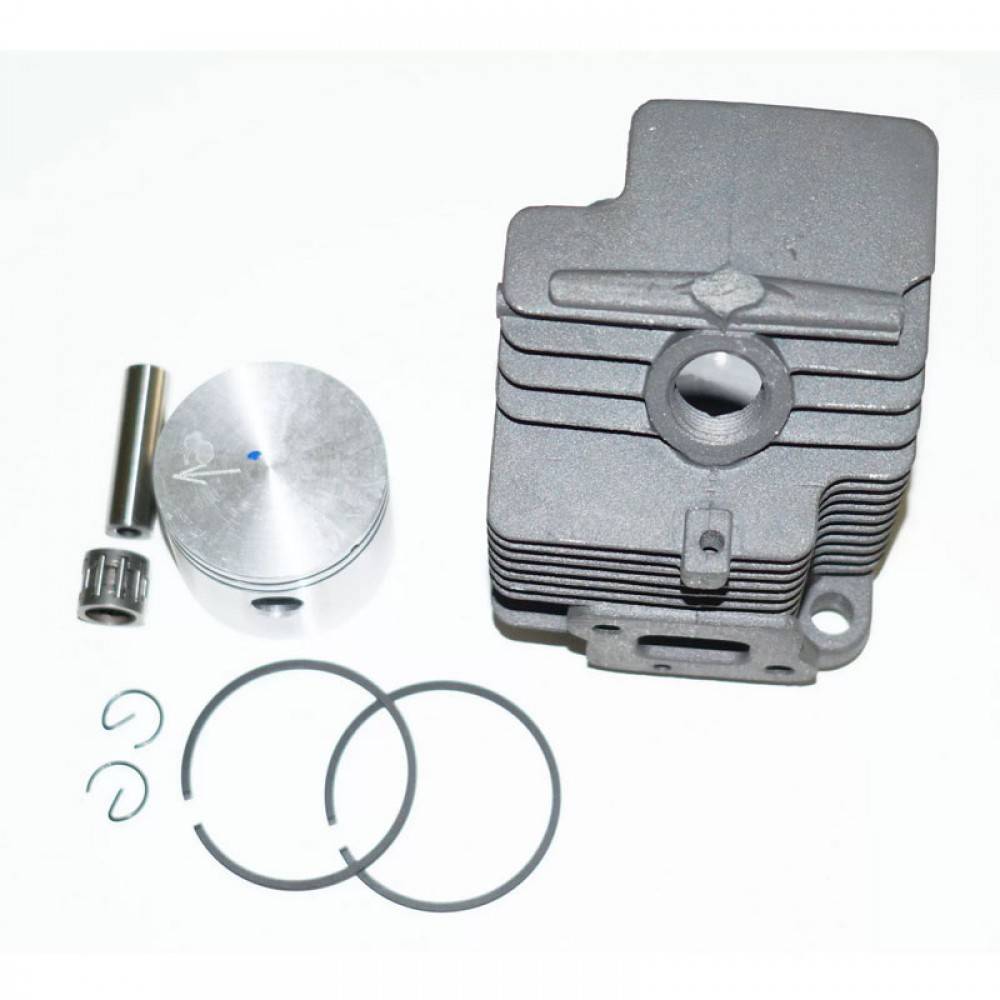

Особенности подбора поршневой группы

При подборе нового поршня или пары поршень-цилиндр обязательно обращайте внимание на соответствие их маркировок. У каждой модели мотоциклов существует от двух до четырех размерных групп поршней. Их диаметр может отличаться от 0,01 до 0,025 мм

Их диаметр может отличаться от 0,01 до 0,025 мм.

Маркировка группы обычно наносится в виде клейма на днище поршня и нижний торец цилиндра. Следите, чтобы эти цифры совпадали.

Цилиндр перед установкой поршня должен быть расточен. Если на поршне имеются острые внутренние углы, оставшиеся после механической обработки или из-за брака литья, их необходимо скруглить надфилем и заполировать.

Чтобы расположить поршень правильно, ориентируйтесь на стрелку, выбитую на днище детали. Если она отсутствует или не просматривается, поставьте поршень так же, как стопорные штифты: они должны «смотреть» на вертикальные секторы гильзы без окон.

При подборе подходящего пальца обращайте внимание на его маркировку. Так же, как поршни и цилиндры, он относится к одной из несколько размерных групп. Обычно на торец пальца ставят точку определенного цвета, такая же метка имеется на бобышке внутри поршня

Обычно на торец пальца ставят точку определенного цвета, такая же метка имеется на бобышке внутри поршня.

Поршневые пальцы двигателей современных мотоциклов обычно входят в бобышку под действием небольшого усилия при комнатной температуре. В старых моделях пальцы запрессовывались после нагрева в кипящей воде. Чтобы не ошибиться, стоит ознакомиться с инструкцией по эксплуатации транспортного средства.

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера

Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.

Коротко о поршнях: как подобрать поршень к цилиндру

Начнем с того, что зазор между поршнем и цилиндром определяется четко прописанными нормами. Для деталей в новом двигателе такой зазор составляет от 0.05 до 0.07 мм. Для моторов, которые находятся в эксплуатации, зазор между поршнем и цилиндром не должен быть больше отметки в 0.15 мм.

Восстановление ЦПГ двигателя потребует расточки блока цилиндров в ремонтный размер, после чего производится подбор поршня из группы так называемых ремонтных поршней. Главным требованием к процессу расточки цилиндров является итоговый результат, максимально приближенный к четко указанному ремонтному размеру.

Также необходимо учитывать, что размер после расточки блока дополнительно уменьшится в среднем на 0.03 мм после процесса нанесения хона (хонингование поверхности цилиндра). По этой причине при хонинговке цилиндров нужно придерживаться такого диаметра, чтобы после установки поршня зазор был максимально приближен к 0.045 мм, что является показателем зазора применительно к новым деталям.

Чтобы точно подобрать новый поршень по размерам необходимо сначала провести дефектовку цилиндров и поршней. Для замера диаметров поршня и цилиндра потребуются измерительные приборы:

  • микрометр;
  • нутромер;

Микрометром измеряется диаметр поршня, при помощи нутромера производятся измерения диаметра цилиндра. Измерять диаметр цилиндра необходимо в четырёх поясах, а также промерять две перпендикулярные плоскости. Четко установленный зазор между поршнем и цилиндром позволяет без затруднений осуществить подбор необходимого размера поршня поле расточки цилиндров, а также обеспечивает легкость установки поршня при сборке.

Далее подбор осуществляется на основании специальной таблицы, в которой указаны номинальные размеры цилиндров и поршней. Диаметр ремонтных поршней получил специальное деление по классам в зависимости от наружного диаметра детали. Всего таких классов 5, каждый класс обозначен литерами от A до E в алфавитном порядке (А, B, C, D, E) через 0.01 мм размера. Также деление по классам предусматривает изменение диаметра отверстия под поршневой палец через каждые 0.004 мм.

Данная информация о классификации ремонтных поршней наносится в виде маркировки на днище поршня. Цифровое обозначение указывает на категорию отверстия под палец, а буквенное обозначение указывает на принадлежность поршня к тому или иному классу (класс ремонтного поршня)

Также в процессе подбора номинальных размеров или ремонтного размера поршневой дополнительно необходимо обращать внимание на массу поршня. Поршни могут иметь как стандартную массу, так и увеличенный или сниженный на несколько грамм вес

Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры.

Триммер не заводится по причине неисправности карбюратора

Одной из самых сложных причин невозможности запуска бензокосы является карбюратор. Этот механизм отвечает за приготовление и исправную подачу топливо-воздушной смеси в цилиндр. Если карбюратор засорен или отрегулирован неправильно, то бензокоса может не заводиться или работать нестабильно. Подробная инструкция о том, как отрегулировать карбюратор на бензокосе, описана в этом материале.

Если регулировка не помогает восстановить стабильную работу двигателя инструмента, или триммер вовсе не заводится, тогда следует снять карбюратор, и произвести его ремонт. Весь ремонт карбюратора заключается в том, что нужно разобрать его, прочистить все каналы и составные элементы. При необходимости произвести замену вышедших из строя деталей — мембран, фильтров и т.п.

Если подозрения упали на карбюратор, тогда следует обратить внимание на следующие его виды неисправностей:

  1. Засорились каналы и жиклеры — для очистки можно использовать специальные жидкости, однако лучше всего произвести разборку механизма с тщательной его промывкой. Причиной засорения каналов и жиклеров карбюратора является хранение инструмента с топливом в баке
  2. Износ прокладок карбюратора — резиновые уплотнители способствуют тому, что нарушается герметичность механизма, в результате чего нарушается исправность функционирования
  3. Неисправность мембран карбюратора — они отвечают за закачку топлива в устройство

Чтобы убедиться в неисправности ЦПГ, следует произвести проверку компрессии, что описано выше.

Топливная система

Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.

Из бака горючее качается через свободно болтающийся в баке шланг. Husqvarna; кто знает- где сапун бензобака и как его сапун находится в верхней части. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в горючее. На входном конце шланга крепится топливный фильтр. Качается горючее насосом снутри карбюратора.

Для облегчения пуска, часть бензопил оборудовано ручным насосом подготовительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заблаговременно (избыток горючего стекает назад в бак). Благодаря этому движок запускается резвее, т.к. уже пройдена стадия наполнения карбюратора топливом, которая без праймера производится насосом карбюратора за счет стартера.

Эксплуатация и причины поломки двигателей

Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.

Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.

Основание и становление компании Partner

Компания Partner была основана на базе известного в послевоенной Европе шведского предприятия AB Bergborrmaskiner, выпускаемого бурное оборудование для добычи руды. В 1949 году этот концерн решил кардинально изменить направление своей деятельности, и перейти на выпуск цепных пил для лесозаготовительной сферы.

В 50-х годах XX века на рынок вышла первая бензопила марки Partner. Именно с этой модели началось бурное развитие производства техники для экспорта в страны Европы, Америки и Азии.

Сегодня дни компания Partner активно производит высококачественные цепные пилы, режущую гарнитуру, насадки. Среди садоводов отдельного внимания заслуживают триммеры этого шведского производителя. От своих рыночных конкурентов они отличаются современным дизайном, эргономичностью и хорошей заводской балансировкой. Высокое качество комплектующих и сборки дает возможность использовать электро и мотокосы Partner в самых сложных условиях без вреда для важных рабочих механизмов техники.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
