Принцип разборки перфоратора
Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.
Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.
Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:
- Необходимо потянуть пластиковую юбку вниз.
- При помощи отвёртки подцепить и снять защитный пыльник из резины.
- Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
- Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
- Все снятые детали нужно зачистить от мусора и старой смазки.
Читать также: Индукционная печь для плавки золота
В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.
Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:
- Устанавливаем на переключателе режим отбойного молотка.
- Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
- Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

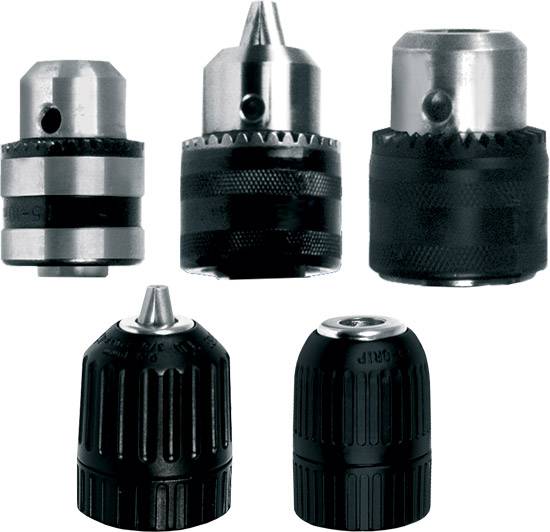

Какие виды патронов на перфораторы бывают
Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.
Рассмотрим особенности зажимных устройств цангового типа для перфораторов:
- Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
- Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь той надежности, которая достигается за счет усилия прижима, создаваемая ключом
Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.
Подробнее о конструкции ключевого патрона на дрель
Конструкция зажимного приспособления патрона имеет простое и незамысловатое устройство. При выходе из строя внутренних деталей, что зачастую случается при отсутствии внесения смазочных материалов, весь патрон подлежит ремонту или замене. Ниже представлена схема конструкции БЗП.
Устройство патрона дрели
Цанговая или кулачковая конструкция патронов является наиболее эффективной, что позволяет использовать исполнительный орган для фиксации насадок не только с цилиндрическими хвостовиками, но и шестигранными. Цанговые патроны под дрели состоят из следующих конструктивных элементов:
- Корпус в виде цилиндра, который имеет конусообразную форму
- Зажимная муфта или гильза, которая вращается на внешней поверхности
- Внутри установлен кулачковый механизм, состоящий из трех кулачков или цанг, которые перемещаются по резьбе. Сжатие или сведение кулачков друг с другом в одной точке осуществляется за счет конусообразной форме расположения этих элементов
Кулачки изготавливаются из закаленной стали (прошедшей термическую обработку). В действие кулачки приводятся за счет перемещения наружной зажимной муфты. На патронах для механических дрелей схождение кулачков обеспечивалось за счет регулировочного колеса.
По аналогичному принципу работают БЗП и ключевые типы оснастки, которые применяются для закрепления в электроинструментах сверл, фрез, коронок, полировочных насадок и т.п.
https://youtube.com/watch?v=wmwwHek_t_Y%3F
Правила сборки и разборки
Иногда могут быть случаи, когда для нормальной работы оборудования требуется детальная очистка. Можно разобрать почти любой патрон, но обратно собрать — нет. Быстрозажимной зачастую имеет кожух, под ним находятся его составляющие. В данном случае разобрать или использовать поверхностную очистку деталей необходимо определить, если снять пластиковый кожух.
Как правило, можно разобрать с помощью грубой физической силы, закрепив его в тисках и по тыльной стороне постукивая молоточком. Этот метод применим для сборных конструкций, где все части изготовлены из толстого металла, но не из цельного металлического куска.
Разобрать быстрозажимной кулачковый, в котором обойма с венцом составляют монолит, с помощью одной лишь силы не получится. Из-за его конструкции может потребоваться нагревающий инструмент. К примеру, строительный фен, который способен придать металлу нагрев до 300 градусов. Перед тем как установить патрон в тиски вращающимся кольцом, нужно спрятать вовнутрь его кулачки. Нагрев вращающегося кольца нужно выполнять снаружи, охлаждая его изнутри с помощью хлопчатого материала, установленного вовнутрь, который во время нагревания детали регулярно поливается холодной водой.
После необходимой температуры нагрева можно из кольца выбить основу, которая в тисках так и останется. В процессе сборки требуется также нагревание детали.
Все выше описываемые патроны используются для зажима инструмента во время сверления разных отверстий на различных станках — токарных, сверлильных и т. д. Вышеописанные параметры непременно смогут помочь подобрать подходящие и правильные инструменты для производства и лично для себя.
Для чего нужен?
Патрон для дрели – важная деталь, которая отвечает за надежный крепеж оснастки. Его конструкция устроена таким образом, чтобы держать сверло плотно, не отпуская его даже при высоком вращающем моменте. Патрон можно использовать, чтобы вращать отвертку или любое другое приспособление.
Элемент с ключом предполагает, что для замены используется дополнительный компонент. Ключ изготавливается в T-образной форме, он находится рядом с патроном. Когда повернут, двигает шестерню, что заставляет воротник вращаться вокруг замка, отвечающего за открытие или закрытие.
На некоторых замках в конструкции патрона количество кулачков доходит до шести, и чем их больше, тем плотнее сидит на своем месте сверло. Из них 4 необходимы для удержания квадратной биты. Если инструмент используется для решения домашних задач, тогда кулачка 3, и они самоцентрирующиеся.
Элементы с быстросменным держателем
Замена режущего инструмента может проводиться без остановки работы шпинделя. Патрон имеет соответствующий конусности хвостовик и конус отверстия. Инструмент устанавливается одновременно со сменной втулкой, на которой находится два паза, а внутри корпуса сверлильный быстросменный патрон имеет два шарика и углубления для них. Совмещение на сменной втулке пазов с шариками создает надежность крепления в держателе инструмента.
Фиксируются крепления зажимным наружным кольцом. Во время смены сверла кольцо приподнимается вверх до упора, открывая пазы, в которые во время вытаскивания втулки вдавливаются шарообразные фиксирующие крепления. Также вставка втулки проходит во время приподнятого внешнего кольца. Во время опускания его совмещаются шарики с пазами втулки и утапливаются вовнутрь.
Для того чтобы при работе не случилось самопроизвольного освобождения инструмента, сверлильный быстросменный патрон оборудован стопорным кольцом. Сверлу от шпинделя передается вращение с помощью конуса хвостовика на втулку, прочно удерживаемую в корпусе шариками. Это для инструмента сверления с вертикальной подачей. Кольцо фиксации шариков для горизонтального станка для сверления оборудовано пружинами, которые закрывают отверстия в корпусе, не допускающих их западание вовнутрь отверстий, это бы привело к постоянному высвобождению втулки с различных сторон.
Для того чтобы работа проходила быстрей, перед ее началом необходимо подготовить сверла. Они крепятся в сменных втулках, которые соответствуют внутреннему размеру патрона и укладываются по схеме использования. Во время сверления отверстий большого диаметра используется быстросменное двухкулачковое изделие. Принцип работы такой же, однако трехкулачковый быстрозажимной по максимальному размеру зажима по ГОСТ имеет меньшие возможности.
Самозажимной патрон, так же как и быстрозажимной, с диапазоном зажима отвечает ГОСТу по соответствию конуса. Тем более что быстрозажимными называются оба вида изделий, однако самозажимными являются лишь те, которые крепят сверло с помощью гайки на корпусе без использования ключа. В18 и В16 — это наиболее часто применяемые конусы для любых типов безрезьбовых патронов. Сверлильный самозажимной патрон имеет различную степень биения. С увеличением конуса, повышается его допустимое значение, вне зависимости от точности непосредственно станка.
Инструкция по эксплуатации
Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.
Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.
Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.
Посадочное место
Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.
Резьбовое соединение
Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.
Дюймовая резьба бывает следующих размеров:
- 1/4″
- 3/8″
- 5/8″
- 1/2″
Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2
При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.
Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.
Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.
Конусная посадка Конусный патрон с маркировкой 3-13 мм В16
Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!
Всем привет! Я думаю каждый мужчина, а возможно и некоторые женщины, зажимали сверло в сверлильном патроне. А вот какие они бывают возможно знают не все.
Первым важным параметром я хочу выделить максимальный и минимальный диаметр хвостовика зажимаемого инструмента. Существуют патроны на 6 мм; 6,3 мм; 6,5 мм; 10 мм; 13 мм и 16 мм – это максимальные диаметры, которые они могут зажать. Минимальные диаметры бывают: 0,5 мм; 0,8 мм; 1 мм; 1,5 мм; 2 мм и 3 мм. Каждый наибольший диаметр соответствует наименьшему. Другими словами – патрон имеет маркировку 3-16 мм – это значит что он может зажимать хвостовики от 3 мм до 16 и никак не зажмет сверло диаметром 1 мм. Для сверла 1 мм нужен патрон от 1 до 6 мм.
Вторым не менее важным параметром является способ посадки патрона на вал электроинструмента, шпиндель станка или оправку.
Существует конусная и резьбовая посадка.
Конусная посадка. Если у патрона конусная посадка, то в его маркировке вы увидите один из следующих символов: В7, В10, В12, В16, В18, В22, В24, В32 , В45. Самыми распространенными являются конусы В12, 16 и 18. Это инструментальные укороченные конусы Морзе, параметры которых описаны в ГОСТ 9953-82.
Каждая из вышеописанных маркировок конуса соответствует своему полноценному конусу Морзе: В7 – Конус морзе №0 (КМ 0); В10 и В12 – КМ1; В16 и В18 – КМ2 и т.д. Это значит, что к примеру патроны В16 и В18 имеют одну конусность ( угол), только разные диаметры посадки. Если примерить патрон с такими маркировками на сверло с хвостовиком КМ2, то В16 плотно сядет в начале хвостовика, а В18 на середине хвостовика. На старых патронах можно увидеть маркировку как ниже на фото. Мне достался такой патрон еще в консервационной смазке. Он зажимает сверла от 1.5 до 9 мм и имеет посадку 2а т.е. В16. Цифра 2 означает КМ2, а буква – конкретный размер посадки, так как второму конусу Морзе соответствует два укороченных конуса В16 и В18.
Ниже на фото сверху оправка под патрон КМ2 с конусом В16, а ниже вал от старой дрели с резьбовой посадкой.
Резьбовая посадка. Данный способ крепления делится на два варианта:
Первый вариант – это метрическая резьба М12 шаг 1.25. Такую резьбу можно встретить в патронах отечественного производства.
Второй вариант – это дюймовая резьба: 1/2″*20 UNF; 3/8″24 UNF; 5/8″16 UNF; 1/4″. Первое дробное число означает диаметр резьбы в дюймах, а второе целое число с буквами означает шаг резьбы – число ниток резьбы на один дюйм длины. Понять то, что у вашего патрона дюймовая резьба можно по маркировке, а если она отсутствует, то можно измерить вал инструмента. Привожу ниже диаметры и шаги самых распространенных дюймовых резьб в миллиметрах: 1/2″*20(12,7 мм, шаг 1,27мм);3/8″*24(9,52мм. шаг 1,05 мм).
Также у патронов есть отличие по способу зажатия инструмента. Для одних патронов нужен ключ, который обычно идет в комплекте, а другие можно просто зажать рукой – быстрозажимные. Последние могут быть выполнены полностью из металла, так и иметь пластиковые детали.
Если Вам интересно читайте Как легко открутить патрон
Про конус Морзе можно узнать здесь.
1 397
Минимальный диаметр хвостовика сверла
Патроны по минимальному зажимному диаметру бывают следующих размеров:
- размер 0,5 мм бывает на патронах с максимальным зажимом до 6,5 мм;
- 0,8 мм — до 10 мм;
- 1 мм — до 6, 10 и 13 мм;
- 1,5 мм — до 10 и 13 мм;
- 2 мм — до 13 мм;
- 3 мм — до 16 мм.
Здесь у пользователя возникает необходимость, обратная той, что была указана в предыдущем разделе. То есть у вас есть патрон, который зажимает сверла и насадки с хвостовиком, к примеру, на 2 мм, а вам нужно зажать в него хвостовик на 1 мм.
Опять же, вопрос решаемый. Единственное, может быть неудобно работать большой и тяжелой дрелью с маленьким по диаметру сверлом — его легко можно сломать. Ну и стоит отметить, что размеры на 0,5 и 0,8 мм еще и найти бывает нелегко.

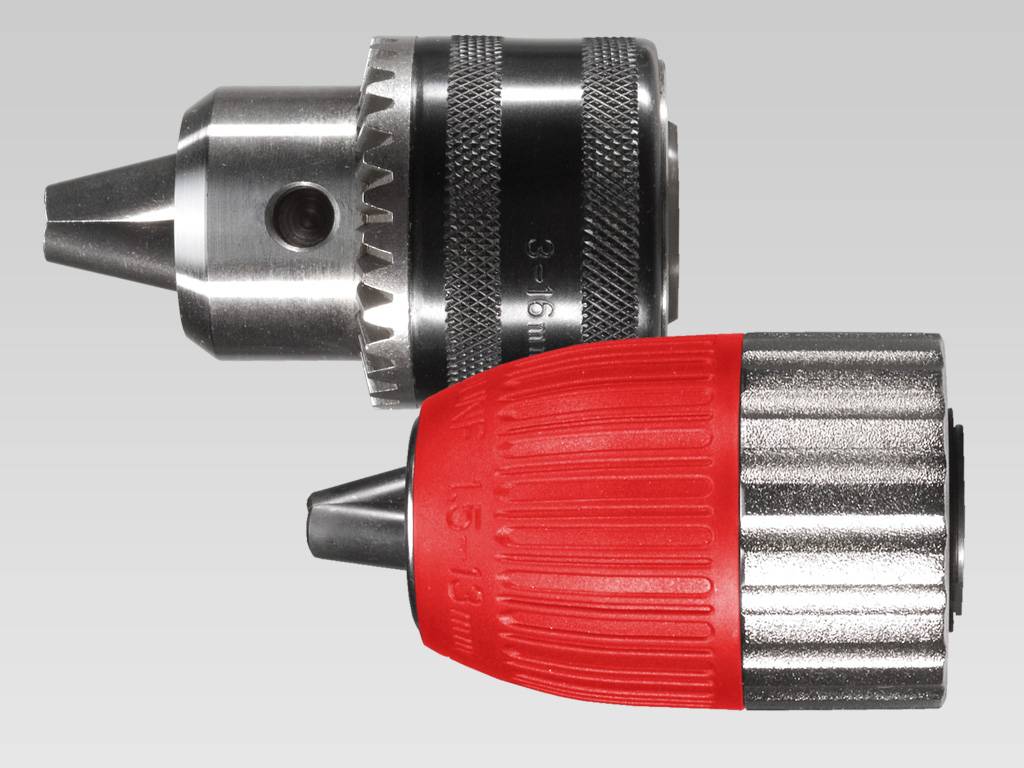

Виды патронов — вспомним конструкцию детали на ручной дрели
Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:
- Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
- Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства
Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:
- Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
- Установить внутрь насадку хвостовой частью
- Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки
Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.
Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.
https://youtube.com/watch?v=6lGzolgnx4w%3F
Что такое патрон
Патроном называют деталь, напоминающую цилиндр из металла. Прикрепляется он к валу самого инструмента. Назначение данной детали состоит в том, чтобы крепко фиксировать рабочие биты.
Патрон является самой подвижной частью инструмента, поэтому нередко выходит из строя. Элемент может перестать нормально держать биты, из-за чего они будут выскакивать или сильно шататься при работе, что очень неудобно и опасно.
Для разных видов шуроповертов существуют разные патроны по конструкции. Выделяют две основные разновидности:
- Кулачковые. В данном случае фиксация бит происходит при помощи Г-образного ключа, который помещается перпендикулярно.
- Быстрозажимные. При подобной конструкции для закрепления требуется удерживать один из цилиндров рукой, а второй вращать вокруг своей оси.
Специалисты считают кулачковые детали не слишком удобными, однако элементы отличаются большей надежностью в применении — во время вращения ключа специальная гильза сдвигает кулачки из стали до тех пор, пока они не сомкнутся.
Снять патрон с изделия получится разными способами
Быстрозажимные патроны не требуют наличия ключа. Данная разновидность разделяется на два варианта:
- Одномуфтовые. Для установки биты хватит помощи одной руки, потому что другая часть корпуса закрепляется автоматически.
- Двухмуфтовые. Обе детальки элемента отличаются подвижностью, поэтому при установке понадобится одну удерживать рукой, чтобы избежать движения.
Первый вариант используется лишь на изделиях с блокираторами. Для изготовления используют металл либо пластик.
Применение патронов
Сверлильные элементы используются для крепления и зажима несимметричных сложных заготовок нецилиндрической и цилиндрической формы. Причем отличают самоцентрирующиеся патроны для деталей, которые имеют осесимметричную форму, и изделия с независимыми кулачками, которые используются для несимметричных.
- Цанговые — применяются в виде цилиндра для крепежа сверл малого диаметра с хвостовиком.
- Конусообразные переходные втулки — применяются для закрепления устройства с хвостовиком в форме конуса, когда номер хвостовика конуса изделия не соответствует в шпинделе агрегата номеру конуса.
- Быстросменные — используются для быстрой смены режущего механизма в процессе обработки, что повышает производительность и сокращает время работы во время изготовления отверстий.
- Самоустанавливающиеся — применяются во время изготовления предварительно сделанных отверстий, дают возможность по оси обтачивающего отверстия центрировать агрегат.
Как снимают и меняют патрон с резьбовым соединением
Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.
Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:
Как дальше разобрать патрон для дрели? Внутри виден тот самый винт, снимаемый крестовой отверткой. Получив доступ к нему, нужно хорошей отверткой выкручивать строго по часовой стрелке. Бывают модели инструментов, где данный винт не установлен. В этом случае патрон целиком скручивают с вала без подготовительных работ.
При откручивании можно использовать ключ на 14 для удобства.
Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.
