Классификация металлорежущих станков
Металлорежущий станок – машина для обработки резанием металлических и др. материалов, полуфабрикатов или заготовок с целью получения из них изделий путём снятия стружки металлорежущим инструментом. Все металлорежущие станки классифицируются по определенным признакам, зависящим от рода технологического процесса, режущего инструмента, компоновки станка.
Металлорежущие станки подразделяются на 9 групп (рисунок 1).
Рисунок 1 – Классификация станков по методу обработки
Каждая группа станков делится на типы. Так например, токарные станки бывают специализированные, одношпиндельные, многошпиндельные, револьверные, лобовые, многорезцовые, карусельные и т.д.
Станки одного и того же типа могут отличаться компоновкой (например, фрезерные универсальные, горизонтальные, вертикальные), кинематикой, т.е. совокупностью звеньев, передающих движение, конструкцией, системой управления, размерами и точностью обработки (рисунок 2).
Рисунок 2 – Основные виды фрезерных станков
При этом, например, если рассматривать операцию зубофрезерную, то для этой операции можно выбрать станки 5-й группы, но это будет зубофрезерный станок, а фрезерные станки расположены в 6-й группе. То есть четкого разграничения между группами нет, тем более появляются новые станки, реализирующие ранее неиспользуемые методы обработки.
Согласно стандартов, оборудование имеет основные размеры, характерные для станков каждого типа. Так, например, для токарных и круглошлифовальных станков это наибольший диаметр обрабатываемой заготовки (рисунок 3), для фрезерных станков — длина и ширина стола, на который устанавливаются заготовки или приспособления, для поперечно- строгальных станков — наибольший ход ползуна с резцом.
Рисунок 3 – Наибольший диаметр заготовки для токарных станков
Группа однотипных станков, имеющих сходную компоновку, кинематику и конструкцию, но разные основные размеры, составляет размерный ряд. Так, по стандарту, для зубофрезерных станков общего назначения предусмотрено 12 типоразмеров с диаметром устанавливаемого изделия от 80 мм до 12,5 м.
Конструкция станка каждого типоразмера, спроектированная для заданных условий обработки, называется моделью. Каждой модели присваивается свой шифр — номер, состоящий из нескольких цифр и букв. На рисунке 4 показан пример обозначения токарного станка с ЧПУ (числовое программное управление).
Рисунок 4 – Обозначение токарного станка с ЧПУ
Первая цифра означает группу станка, вторая – его тип, третья цифра или третья и четвертая цифры отражают основной размер станка. Например, модель 16К20Ф3 означает: токарно-винторезный станок с наибольшим диаметром обрабатываемой заготовки 400 мм. Буква между второй и третьей цифрами означает определенную модернизацию основной базовой модели станка.
Выделяют станки-автоматы и полуавтоматы. Автоматом называют станок, в котором после наладки все движения, необходимые для выполнения цикла обработки, в том числе загрузка заготовок и выгрузка готовых деталей, осуществляется автоматически, т.е. выполняется механизмами станка без участия оператора.
Цикл работы полуавтомата выполняется также автоматически, за исключением загрузки-выгрузки, которые производит оператор, он же осуществляет пуск полуавтомата после загрузки каждой заготовки.
С целью комплексной автоматизации для крупносерийного и массового производства создают автоматические линии и комплексы, объединяющие различные автоматы, а для мелкосерийного производства – гибкие производственные модули (ГПМ). Пример ГПМ приведен на рисунке 5.
Автоматизация мелкосерийного производства деталей достигается созданием станков с программным управлением (цикловым), в обозначение моделей вводится буква Ц (или числовым буква Ф).
Цифра после буквы Ф обозначает особенность системы управления:
- Ф1 – станок с цифровой индикацией (с показом чисел, отражающих, например, положение подвижного органа станка) и предварительным набором координат;
- Ф2 – станок с позиционной или прямоугольной системой; Ф3 – станок с контурной системой;
- Ф4 – станок с универсальной системой для позиционной и контурной обработки, например, модель 1Б732Ф3 – токарный станок с контурной системой ЧПУ.
Станки с ЧПУ постепенно вытесняют другие установки, благодаря высокой точности обработки, повышенной производительности и соответственно сравнительно быстрой окупаемости.
Рисунок 5 – Пример гибкого производственного модуля
Кроме того, металлорежущие станки делятся по степени универсальности, по степени автоматизации и классу точности. Классификация станков представлена на рисунке 6.
Рисунок 6 – Классификация станков
Лучшие токарные станки по металлу
Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

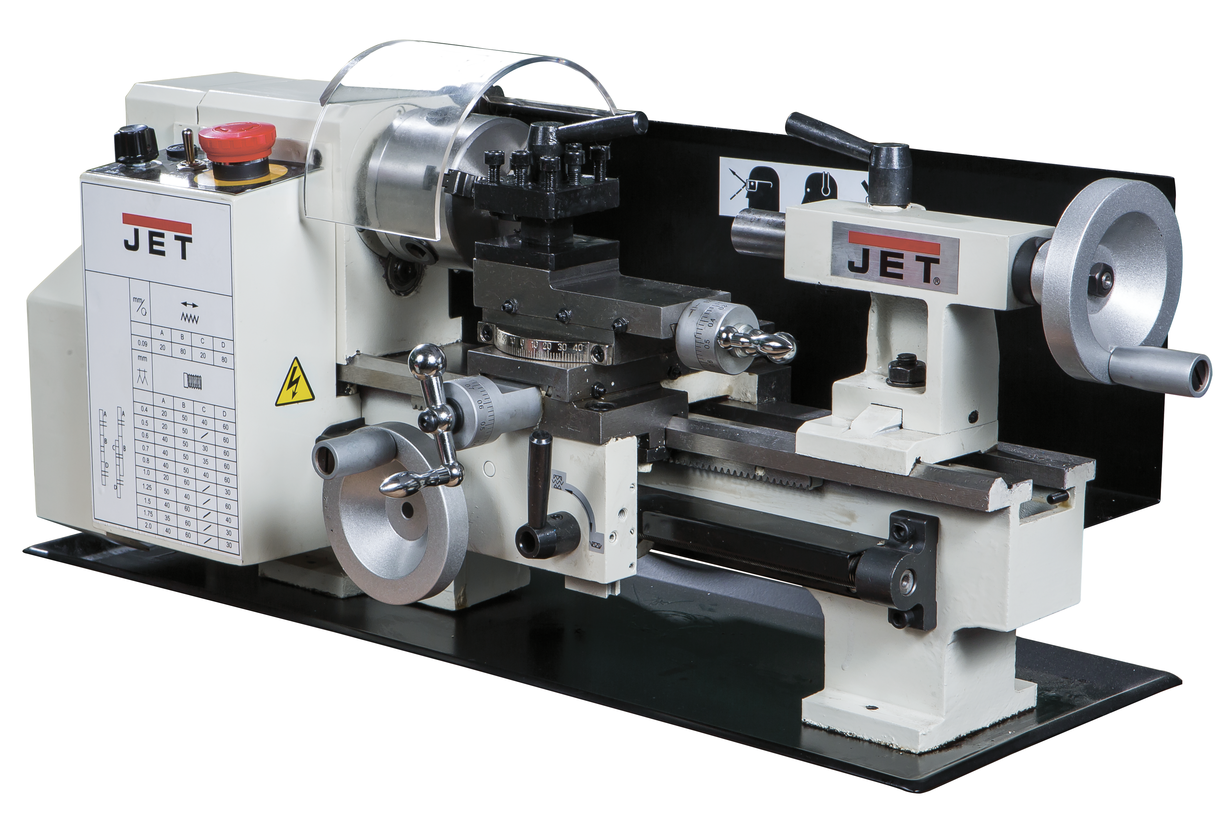

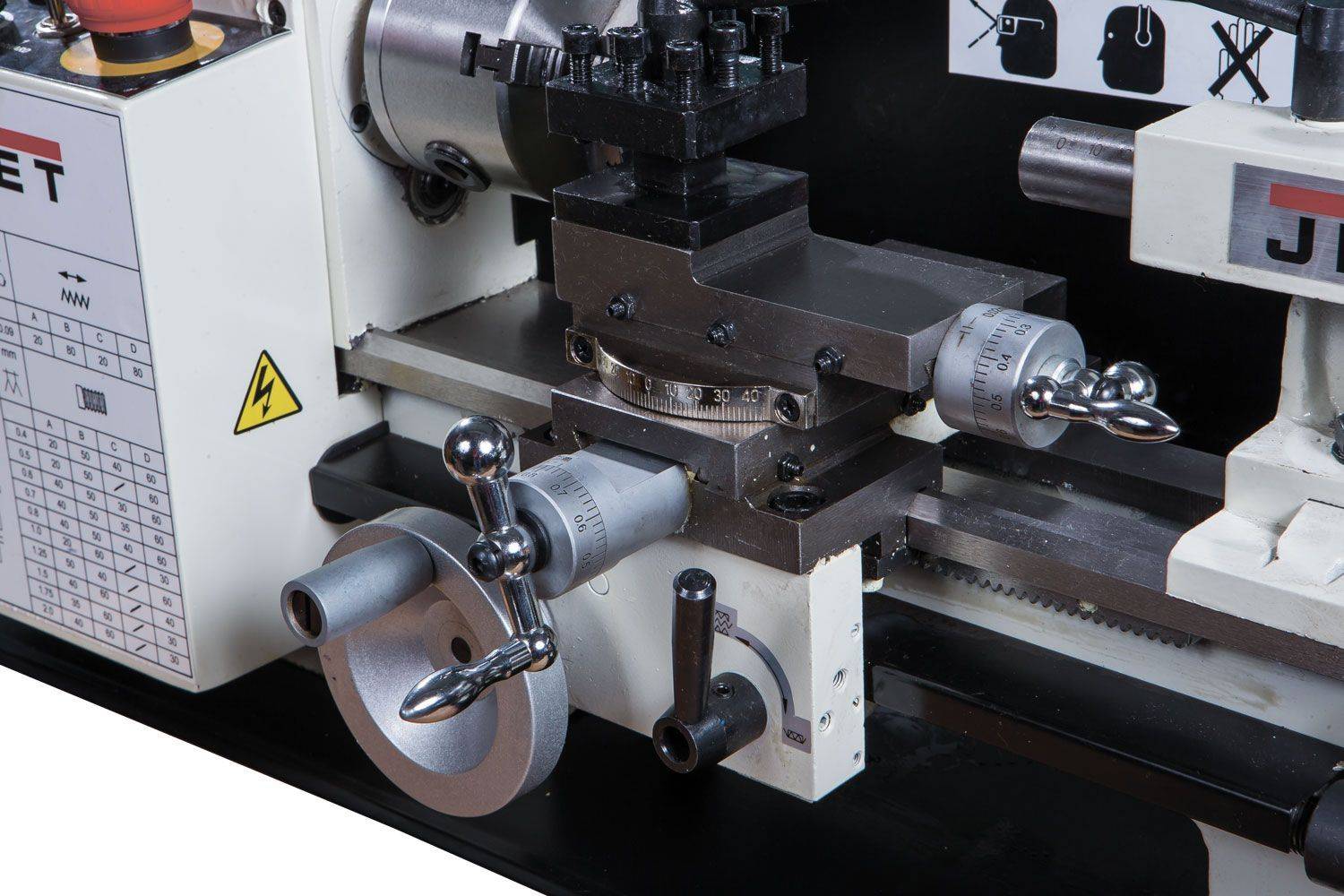

Jet BD-8VS 50000911M
Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.
Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.
Достоинства:
- Все органы управления расположены удобно в одном месте;
- Заготовка позиционируется с высокой точностью;
- Массивная задняя бабка;
- Рабочая зона имеет длину 400 мм;
- Надежный защитный экран;
- Прямой привод шпинделя.
Недостатки:
Небольшой вес.
Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.
Proma SM-300E 25951830
Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.
Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.
Достоинства:
- Ровная станина;
- Две скорости;
- Информативное управление;
- Защитный кожух;
- Удобная регулировка для дюймовой резьбы.
Недостатки:
Небольшой вес.
Ferrox ML 110×125 Vs 44924
Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.
Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.
Достоинства:
- Экономичность;
- Занимает мало места в мастерской;
- Не нуждается в сложном техническом обслуживании;
- Прочный корпус;
- Станина изготовлена из чугуна.
Недостатки:
Нет метрической и дюймовой резьбы.
Triod Lamt-500P/400 113016
Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.
Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.
Достоинства:
- Точность при обработке;
- Хорошая комплектация;
- Устойчивость;
- Метрическая и динамическая резьба.
Недостатки:
- Высокая цена;
- Требуется подключение к трехфазной электросети.
Лучшие плоскошлифовальные машины
Обзор популярных маленьких моделей по металлу
На российском рынке особой популярностью пользуются несколько производителей станков, среди которых PROMA, JET, Weiss Machinery.
Среди агрегатов, выпускаемыми JET популярностью пользуются:

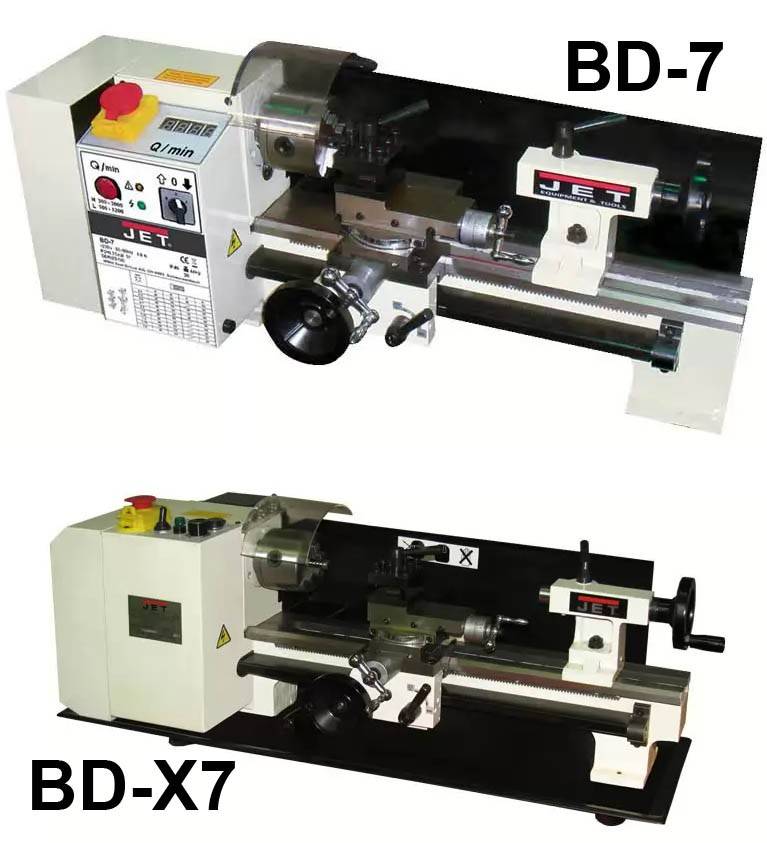

- BD-7.
- BD-3.
- BD-8A.
Данные модели швейцарского производства заслужили любовь мастеров своей функциональностью, компактностью и простотой в работе.
Компания OPTIMUM предоставляет универсальные модели оборудования – немецкое оборудование имеет продолжительный срок работы и потенциал. Weiss Machinery ориентируются на более простое оборудование, без навороченного функционала – благодаря этому аппараты универсальны и дешевы.
Лучшие токарные станки по металлу
Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.
Jet BD-8VS 50000911M
Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.
Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.
Достоинства:
- Все органы управления расположены удобно в одном месте;
- Заготовка позиционируется с высокой точностью;
- Массивная задняя бабка;
- Рабочая зона имеет длину 400 мм;
- Надежный защитный экран;
- Прямой привод шпинделя.
Недостатки:
Небольшой вес.
Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.
Proma SM-300E 25951830
Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.
Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.
Достоинства:
- Ровная станина;
- Две скорости;
- Информативное управление;
- Защитный кожух;
- Удобная регулировка для дюймовой резьбы.
Недостатки:
Небольшой вес.
Ferrox ML 110×125 Vs 44924
Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.
Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.
Достоинства:
- Экономичность;
- Занимает мало места в мастерской;
- Не нуждается в сложном техническом обслуживании;
- Прочный корпус;
- Станина изготовлена из чугуна.
Недостатки:
Нет метрической и дюймовой резьбы.
Triod Lamt-500P/400 113016
Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.
Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.
Достоинства:
- Точность при обработке;
- Хорошая комплектация;
- Устойчивость;
- Метрическая и динамическая резьба.
Недостатки:
- Высокая цена;
- Требуется подключение к трехфазной электросети.
Лучшие плоскошлифовальные машины
Виды деревообрабатывающих станков
На сегодняшний день можно выделить три основных разновидности токарных агрегатов для обработки деревянных заготовок, в зависимости от их назначения:
- промышленные (для крупных предприятий);
- полупрофессиональные (для маленьких предприятий);
- настольные (для бытового использования).
Для организации небольшого производства подойдут полупрофессиональные станки, отличающиеся высокой производительностью и не большими размерами
Устройства первого типа отличаются высокой производительностью, поэтому их используют для массового производства различных изделий. С функциональной точки зрения, им нет равных, так как они способны выполнять большой объем работы разного рода за минимальное время. Масса таких устройств не менее 200 кг, а минимальный показатель мощности составляет 1 кВт.
Полупрофессиональные станки, используемые для маленьких производств, отличаются меньшими габаритами и, соответственно, массой. Их вес колеблется в пределах от 40 до 90 кг, а функциональность значительно меньше, чем у промышленных устройств, но ее вполне хватает для обеспечения нужд небольшой мастерской. Показатель мощности таких агрегатов варьирует от 0,5 до 1 кВт.
Настольные устройства применяются исключительно в бытовых целях. Как правило, такой прибор устанавливается на верстак или любую другую рабочую поверхность и используется для обработки единичных деталей из дерева. Масса токарного мини-станка по дереву не превышает 20-40 кг, а показатель мощности всегда ниже 0,5 кВт.
При выборе модели токарного станка стоит понимать какие задачи нужно будет реализовать
Сегодня можно встретить множество разновидностей токарных устройств, для обработки дерева, которые используются в домашних условиях. Они отличаются по своему функционалу, а также ряду других характеристик. Рассмотрим наиболее востребованные устройства, использующиеся домашними мастерами для обработки заготовок из древесины:
- фрезерные;
- винтовые;
- копировально-фрезерные;
- рейсмусовые;
- устройства с ЧПУ.
Токарно-фрезерные станки по дереву используются, как правило, для расточки пазов. Винтовые агрегаты применяются для нанесения на заготовку резьбы и получения деталей под конус. Аппараты, оснащенные копиром, позволяют получать изделия необычных форм и выполнять работу гораздо быстрее и точнее.
В копировальных машинах используются специальные трафареты. Рейсмусовые станки позволяют обстругать доску. Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.
На рынке представлено несколько разновидностей станков для деревообработки, отличающиеся по своему функционалу и характеристикам
Это интересно: Садовый измельчитель для травы и веток — помощник для ухода за участком
Какие факторы влияют на стоимость и основные критерии выбора?
Влияние на стоимость оказывают факторы использования станков по их назначению, габаритов, наличия программных устройств, количество скоростей вращения двигателя и приводной системы. Бренд токарной машины повышает её стоимость в 1,3-1,6 раза
Важное, комплектация
Устройство также как машина комплектуется разнообразными приспособлениями для комфорта и хорошего управления. Сделать выбор на комплектность по доступной цене надо с умом. В оборудованном станке может не получиться, то что хочется для работы:
- Станина, лучше иметь разборную, толщиной до 5-6 мм. Больше не требуется. — основа фрезерного станка.
- Двигатель, экономичный и не дорогой тоже хорошо помогает обрабатывать заготовки из дерева.
- Драйверы выбираются к двигателю с ним комплектуются.
Характеристики небольших настольных агрегатов
Выбирая мини-станок необходимо ориентироваться на его технические характеристики, которые должны подходить для выбранного направления работ и помещения, в котором он будет устанавливаться. К примеру, для домашней эксплуатации не рекомендуется покупать слишком мощный, тяжелый станок.
В основном токарные станки выбираются по следующим характеристикам:
- Мощность.
- Высота центров оборудования.
- Скоростные возможности.
- Габариты агрегата, его вес.
- Максимальная скорость движения рабочего органа.
- Диаметр, длина заготовок, которые оборудование может создать.
- Размер отверстия в узле шпинделя.
Агрегат подбирается индивидуально, исходя из запросов мастера, его планов на изготовление деталей.
Принцип сравнения и рейтинг
Выбрать лучший настольный токарный станок по металлу по одним только техническим показателям практически невозможно. Эти станки имеют ограниченные ресурс и технические возможности. Поэтому их применяют для производства единичных изделий, используя, как правило, по мере необходимости. Их «целевая аудитория» — это даже не малый машиностроительный бизнес, а небольшие опытные производства в научных учреждениях, мелкие ремонтные мастерские, автосервисы, профессионально-технические учебные заведения, технические кружки, а также домашние мастера-умельцы, для которых лучший вариант — это настольный токарный станок для дома.
Поэтому мы будем проводить сравнение выбранных моделей по собственным критериям, которые может быть в чем-то субъективны, но все же лучше прямого сравнения технических параметров:
По каждому пункту выставляются оценки по пятибалльной шкале, которые затем суммируются в итоговый рейтинг. Ниже приведена сводная таблица оценок и суммарный рейтинг настольных токарных станков:
| METALMASTER MML 1830V | Jet BD-6 | Jet BD-8VS | Stalex SBL-280/700 | Stalex SBL-250/550 | |
| Технические характеристики | 5 | 5 | 4 | 4 | 3 |
| «Настольность» | 5 | 5 | 5 | 3 | 3 |
| Стоимость | 5 | 3 | 3 | 3 | 3 |
| Конструкция | 5 | 3 | 3 | 4 | 4 |
| Сервис | 3 | 5 | 5 | 5 | 5 |
| ИТОГО: | 23 | 21 | 20 | 19 | 18 |
Таким образом, лучший токарный станок по металлу для дома, ремонтной мастерской, автосервиса и учебного заведения — это METALMASTER MML 1830V.
Объем статьи не позволяет подробно описать каждую оценку, тем более, что некоторые из них вполне очевидны.
Но все же отдельные оценки необходимо вкратце пояснить.
- Раздел «Конструкция». Высокая оценка METALMASTER связан с тем, что он один из немногих, кто указывает типы подшипников, способ обработки станины и пр., а также такие ключевые параметры, как радиальное биение шпинделя. Stalex сообщает о применении конусных роликовых подшипников в шпинделе, но этим и ограничивается. Информация от Jet в этом вопросе минимальна, к тому же он использует пластиковые шестерни, что неоднозначно воспринимается некоторыми пользователями.
- Раздел «Технические характеристики». Причина высокой оценки Jet BD-6 в том, что у этого станка при его скромных размерах самое лучшее соотношение межцентрового расстояния к длине и максимального диаметра обточки к высоте станка.
- Раздел «Сервис» Причина низкой оценки METALMASTER — отсутствие у этого производителя сети сервисных центров на территории России.
В качестве заключения хотелось бы отметить, что данная система оценок не предназначена для составления узконаправленных рейтингов, типа «лучший токарный станок для гаража» или «лучший станок по соотношению цены и качества». Ее цель как раз обратная — проанализировать параметры настольного токарного оборудования с разных точек зрения и в интересах всех групп пользователей.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Характеристика в рейтинге
| 1 | JET BD-920 | Высокое качество сборки и лучшая работа с мелкими деталями |
| 2 | METALMASTER MML 1830V | Лучшая защита двигателя от перегрузок |
| 3 | FDB Maschinen Turner 320X1000S | Высокая точность обработки |
| 4 | Zenitech MD 250-550 VARIO | Большой запас прочности |
| 5 | Stalex SBL-250/550 | Современный дизайн |
| 6 | Stalex SBL-280/700 | Лучшая мощность |
| 7 | ТВ-9 производства «РуСтан» | Многофункциональность |
| 8 | Корветт серии 400 | Большая универсальность |
| 9 | JET серии JWL-1220 | Комфортная работа |
| 10 | «Proma» серии DSO-1000 | Самый легкий |
Токарные станки предназначены для обработки заготовок из металла, дерева и других материалов. С их помощью можно самостоятельно изготовить изделия с очень высокой точностью и сэкономить значительные денежные средства. Токарные станки бывают больших (для промышленных предприятий), и небольших размеров (мини-станки). В зависимости от характера производимых работ, выбирается тот или иной станок.
Токарные станки для промышленных предприятий обладают большим функционалом, множеством различных дополнительных насадок. На таких станках можно работать с заготовками больших размеров. Токарные мини-станки рассчитаны на частное использование, для небольших мастерских или для дома, чаще всего имеют настольное исполнение. Работать с заготовками больших размеров на таких станках не получится, но для произведения токарных работ для дома они вполне сгодятся.
Основные технологии обработки деталей на токарно-винторезных станках
Токарное оборудование, как правило, используется для обработки внешних поверхностей цилиндрической формы. В качестве инструмента в таких ситуациях используется проходной резец. Припуск по длине обрабатываемой детали обычно составляет от 7 до 12 мм. Такой запас размера необходим для того, чтобы можно было отрезать обрабатываемую заготовку на требуемую длину и выполнить обработку ее торцов.
Для подрезки торца обрабатываемой детали могут использоваться резцы нескольких типов – упорные, прямые проходные и подрезные. Чтобы выполнить подрезку и обточить небольшие уступы на детали, применяются резцы упорного типа.
Универсальный токарный станок также позволяет прорезать на деталях канавки различной глубины. Для этих целей применяется специальный канавочный инструмент, а сама процедура осуществляется на небольших скоростях вращения шпинделя.
Отрезание готового изделия выполняется по аналогичному принципу. Заканчивают процесс отрезки в тот момент, когда диаметр перемычки в месте отреза доходит до величины порядка 2–2,5 мм. В этот момент процесс отрезания останавливается, а готовая деталь просто отламывается от заготовки.
Старые советские модели станков по дереву и металлу
Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.
Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.
Токарно-винторезный станок ИТ-1М
Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.
Токарно-винторезный станок ТВ-6
Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.
Характеристики:
- Диаметр шпинделя — 12 мм.
- Частота вращения шпинделя — 130-170 об./мин.
- Расстояние между центрами — 350 мм.
- Максимальная длина обработки — 300 мм.
Токарные станки Универсал 2 и Универсал 3
Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.
Токарный станок ТШ-3
Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.
1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки
Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.
Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.
Токарно-винторезный станок 1М63Н
Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.
Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.
Токарно-револьверный станок 1341
Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:
- Обработка наружных и внутренних поверхностей.
- Нарезка резьбы.
- Сверловка, зенкование, развертывание.
- Работа с фасонными поверхностями.
Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.
Токарно-винторезный станок 1Н65
Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.
Технические характеристики:
- Высота центра над станиной и суппортом — 500 и 325 мм.
- Диаметр шпинделя — 128 мм.
- Максимальный вес заготовки — 5 т.
- Максимальный диаметр заготовки в кулачках — 870 мм.
Токарно-винторезный станок 1М63
Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.
Станок токарно-винторезный 1А616
Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.
Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.
Токарный школьный станок ТВ-4
Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.
Токарный станок по металлу Школьник ТВ-7
Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.
Настольный токарный станок по металлу ТВ-16
Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.
Параметры:
- Расстояние между центрами — 250 мм.
- Максимальный диаметр заготовки над станиной — 160 мм.
- Диаметр отверстия шпинделя — 18 мм.
- Мощность — 0,4-0,5 кВт.
Таблица характеристики процессоров Intel и AMD
Технические характеристики в рамках того или иного сегмента ЦП у этих фирм-производителей примерно одинаковы. То есть, если в среднем ценовом сегменте у Intel имеется какой-нибудь Intel Core i5-8600 с 6 ядрами и частотой в турборежиме 4.3 ГГц, то у него обязательно будет либо конкурент, либо ЦП, имеющий минимальную разницу в характеристиках, которая для пользователя будет незначительной.
Так, собственно и произошло с рассматриваемым i5. Его конкурентом стал AMD Ryzen 2600X, также имеющий 6 ядер и работающий на той же 4.3 ГГц. Точнее, его частота будет 4.25 ГГц, но и его цена также будет немного меньше (300 и 315 долларов соответственно). И так практически во всех сегментах и рыночных «нишах».
Поэтому, говорить о технических характеристиках ЦП в свете их сравнения немного некорректно, поскольку они будут практически одинаковыми. В этой ситуации на первый план выходят скорее потребительские характеристики, как, например, цена, удобство, обобщённая производительность и т.д. В целом, таблица сравнения по основным показателям ЦП выглядит примерно следующим образом:
| Характеристика | Intel | Intel |
|---|---|---|
| Цена | Больше | Меньше, при почти том же быстродействии |
| Быстродействие | Выше, но не на много. В тестах часто принимается за 100% в той или иной категории | В синтетических тестах – 100-100% В реальных – 90-95% |
| Стоимость материнок | Высокая | Низкая или средняя |
| Интегрированное видеоядро | Низкая производительность; уровень мобильных решений | Средняя и высокая; уровень средних и дешевых дискретных видеокарт |
| Температура | Приемлемая (70-85°С) | Высокая (выше 85°С) Начиная с AMD Ryzen – аналогично Intel |
| Потребляемая мощность (TDP) | Мейнстрим – 65 Вт ЦП для энтузиастов – 100 Вт и выше. | От 80 Вт и выше |
