Ножовка по металлу: виды, применение, конструкция

Разновидности

Ножовки по металлу имеют сегодня множество конструктивных воплощений. В первую очередь пилы классифицируются по длине полотна. Различают следующие виды ножовок по металлу:

Стандартные (300 мм)
Короткие (150 мм)

Разумеется, с целью расширения ассортимента многие производители ножовок предлагают решения с нестандартной длиной. Можно найти пилы под полотна на 200 и даже 400 (мм). Но широкого распространения пилы под нестандартные полотна не получили. Такой инструмент в основном покупают ценители фирменной продукции определенного бренда.

Золотым стандартом являются пилы под полотна 300 (мм). Большая длина полотна позитивно отражается на производительности. Чем длиннее пропил, там быстрее будет завершен рез.

Полноразмерными ножовками обычно работают за слесарным верстаком, зажав заготовку в тисках.
Да, ножовки по металлу длиной 300 (мм) не лишены и недостатков. С ростом длины режущей кромки возрастает вероятность того, что полотно лопнет. Дополнительно длинная зубчатка склонна к неравномерному износу зубьев. В данном случае первой лысеет лишь центральная часть, в то время, как по краям зубья остаются острыми и высокими.

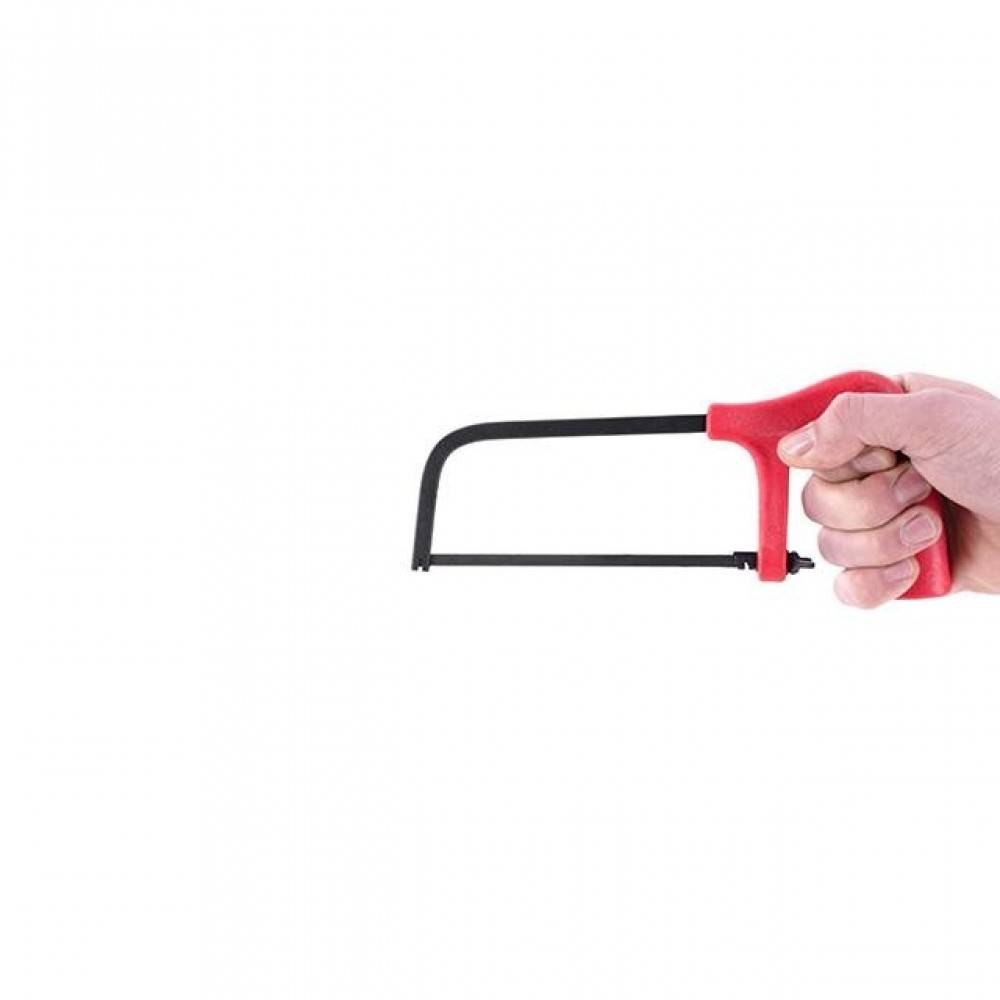

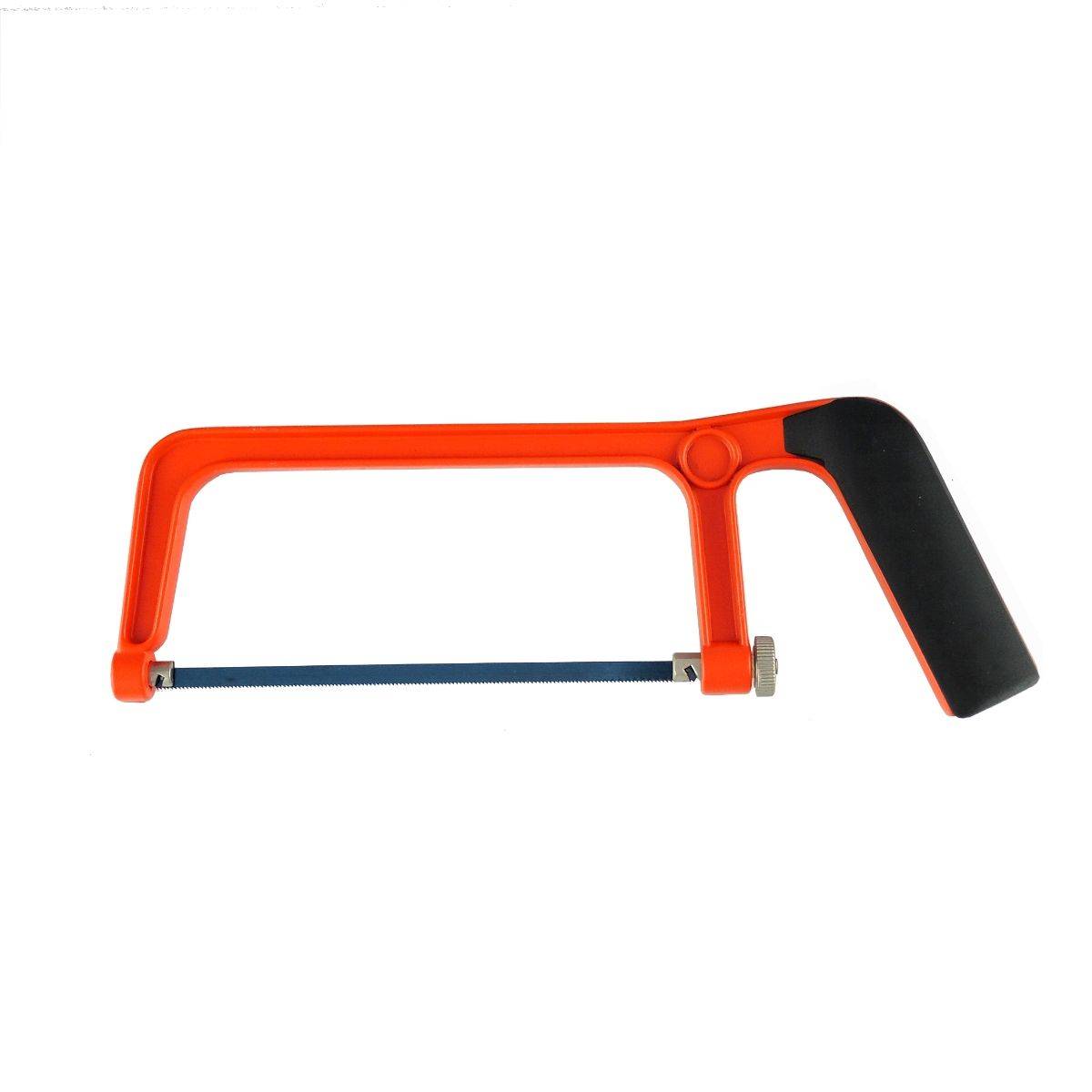

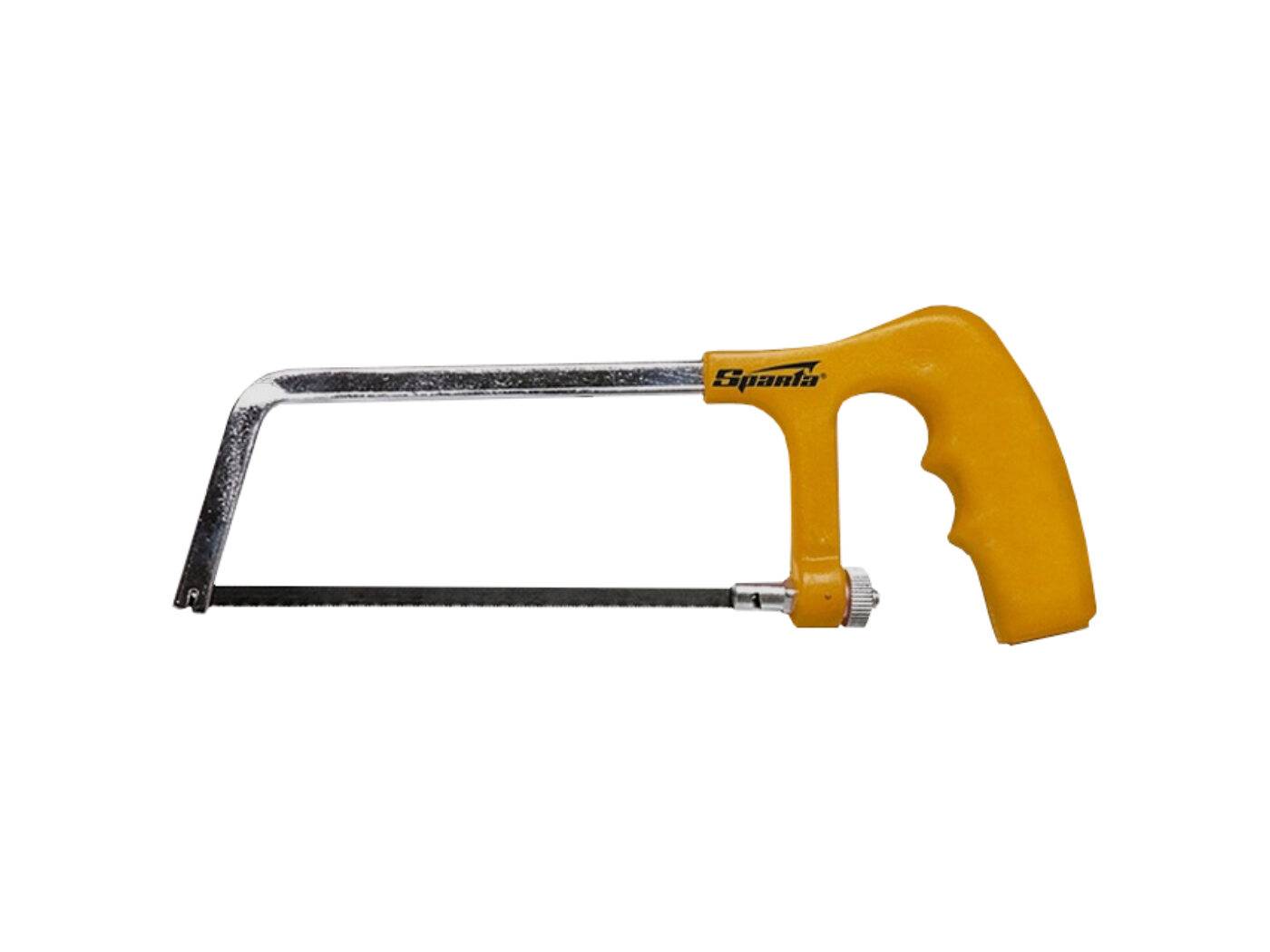

Короткой ножовкой по металлу обычно работают по месту, то есть не у слесарного верстака, как в случае с пилами на 300 (мм), а в месте размещения обрабатываемой заготовки. Короткой пилой удобно резать трубы, перерезать различные засовы и решетки.

Из недостатков ножовок с коротким полотном можно отметить разве что минимальную производительность. Такие пилы режут очень медленно.

Многие мастера отмечают, что сломать короткое полотно на порядок сложнее, чем 300-миллиметровую зубчатку. Для пил с односторонней фиксацией полотна разработаны усиленные варианты зубчатки, с повышенной шириной и толщиной.

Дополнительно можно встретить универсальные пилы. Рамка в таких ножовках имеет телескопическую конструкцию. То есть в рамке можно закрепить как 150-миллоиметровую зубчатку, так и полотно на 300 (мм).

Разумеется, телескопический механизм предполагает, что рамка имеет полую конструкцию. Это значит, что пилу можно использовать лишь для порезки мягких металлов (медь, алюминий, бронза, свинец, цинк и пр.), а также сталей с минимальным уровнем прочности. Дело в том, что полая рамка будет непременно пружинить. При порезке высокопрочной стали или сплавов пружинящее полотно быстро сломается!

Какие еще бывают виды ножовок по металлу.

Как выбирать пилу?

Ножовка по дереву представлена на рынке в разных вариантах. Чем изделия могут отличаться:

Форма и размер зуба;
Размер полотна;
Маркой стали, из которой сделана рабочая часть (полотно);
Форма рукоятки.

Пила-ножовка с изменением одного из указанных параметров может кардинально менять свои характеристики. Так же, сидя удобно в руке одного мастера, совершенно не подойдёт другому. Эти факторы необходимо учесть при выборе инструмента для разных целей.

Размер зубьев

Этот параметр влияет на качество и скорость работы. Для удобства определения величины и количества зубьев было введено обозначение TPI, указывающее на количество зубьев в одном дюйме. Этот параметр можно увидеть в описании ручной пилы по дереву, часто значение наносят на полотно.

Ножовка по дереву с крупным зубом дает грубый спил при высокой скорости работы. Она пригодится для уборки территории от веток, распилки досок для дров и других мероприятий, где можно обойтись грубыми торцами изделий и стволов. Для таких инструментов выбирают размер зуба TPI 3…6.
Для изделий, которые необходимо пилить аккуратно и ровно, подойдет ножовка с мелким зубом с TPI 7…9. Такую используют для распиловки ДВП, ДСП, ламината, в ремонтных работах. Производительность такого инструмента значительно ниже, чем у крупнозубчатой.

Столярная ножовка выбирается, в первую очередь, по размеру зуба. Так, для обычного дерева подойдет мелкий и крупный, а для «нежных» материалов типа ДВП нужна мелкозубчатая пила. В магазинах теперь можно встретить подобные обозначения: «для дерева», «для гипсокартона» и т.д. Основное их отличие – размер зубьев, оптимальный для распиловки каждого из указанных на этикетке материалов.

Зубья различают по форме, в зависимости от этого инструмент приобретает разное назначение:

Ножовка для продольного пиления оснащена зубчиками треугольной формы с косыми углами. Их внешний вид напоминает крючки, которые заточены с обеих сторон. Из-за этого пила скользит вдоль волокон древесины и разрезает полотно ровно, почти без зазубрин.
Инструмент для поперечного пиления оснащен зубьями в форме равнобедренного треугольника. Механическая ножовка такого вида пилит при прохождении вперед и назад, но использовать ее можно только для обработки сухой древесины.
Ручная ножовка смешанного пиления оснащена поочередно расположенными друг за другом обоих видов зубьев. Длинные изогнутые пилят материал в направлении вперед, треугольники при обратном движении расширяют канал для прохождения и цепляют за собой стружку и опил. В современных моделях зубчики чередуются с пустотами. Это позволяет использовать пилу по сухому и свежеспиленному дереву, через отверстия удаляются грубые ненужные волокна.

Выбор стали

Чтобы инструмент прослужил дольше, следует выбирать высокие сорта стали для производства полотна. Лучше, если она будет нержавеющей.

Зубья могут быть калеными или обычными. Обычные можно заточить в домашних условиях, пилы с калеными зубьями – одноразовые, после изнашивания с ними ничего уже не сделать. Их легко узнать по темному цвету как на фото.

Длина полотна

Этот параметр определяется размером и шагом зуба пилы.

Мини-ножовка всегда оснащена мелкими частыми зубчиками, длина её полотна не превышает 350 мм;
Ножовка универсальная имеет средний размер зуба и длину не более 550 мм;
Широкая ножовка оснащена крупными зубьями с увеличенным шагом, длина её полотна свыше 600 мм.

Кроме длины полотно может различаться формой. Традиционная пила имеет форму зауженного с одной стороны прямоугольника. Это универсальный тип инструмента, которым можно пилить все, что угодно.

Закруглённое полотно адаптировано для работы с ветками и другими предметами на расстоянии: она легкая, легко скользит по древесине без особых усилий.

Форма рукоятки

Эта часть пилы определяет удобство проведения работ. Инструмент должен идеально слиться с рукой и быть удобным. Для изготовления ручек используют различные пластики, приятные телу

Важное замечание – материал не должен скользить, если рука вдруг запотеет. Для этого в корпусе рукоятки предусмотрены углубления и бороздки, прорезиненная накладка

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

Марки Х6ВФ.
Марки В2Ф.
Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Виды ножовочных полотен

Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

Марки Х6ВФ.
Марки В2Ф.
Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов.Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46.Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Как пилить?

Раз уж Вам был интересен вопрос об установке полотна, значит не помешает совет и о способе использования ножовки по металлу. Возьмитесь одной рукой (правой, если Вы правша или левой, если левша) за рукоятку ножовки, другой – за противоположный рукоятке вертикальный край дуги ножовки. Поставьте полотно на леску отреза. Направьте полотно строго по направлению косильной лески отреза. Угол наклона ножовки делайте небольшой. Полотно должно почти лежать на детали, обычно под углом 30-45 градусов. Так будет меньше вибрации, шума и ровнее леска отреза. Резать поперёк материала, с углом 90 градусов, стоит только в экстренных случаях, например, при повороте косильной лески отреза. Чем ровнее вам нужна леска отреза, тем меньше угол наклона.

Первые движения нужно сделать с небольшим усилием, чтобы полотно врезалось в материал и не скользило в стороны от косильной лески резки. Совершая плавные движения, строго поступательно, прижимайте ножовку к детали при движении вперёд и ослабляйте давление при возврате в исходное состояние. Когда полотно вцепится в материал – можно работать во всю силу.

Размах движения – максимальный, от края полотна до края, не ударяясь при этом дугой ножовки об деталь. Не нужно “топтаться на месте” – так Вы быстро сотрёте полотно на одном участке и придётся его выбросить, потому что пользоваться ущербным полотном невозможно. Держите дугу ножовки ровно, не позволяйте ей кланяться в разные стороны. Направление резания соответствует плоскости дуги ножовки, поэтому болтанка здесь противопоказана. Кроме того, полотно легко ломается при резких рывках ножовки в сторону. Свойства материала полотна таковы, что оно очень хорошо держит продольное усилие растяжения, но очень хрупкое на изгиб.

Процесс пиления

Работа начинается с установки. Зубья ножовки всегда должны быть направленны вниз, острыми концами от рукоятки

Следите за тем, чтобы полотно было достаточно хорошо затянуто, но здесь также важно не перестараться иначе оно может разорваться

Используйте всю длину ножовки, чтобы поверхность стиралась равномерно. Крепко держите дугу пилы с обеих сторон, не позволяя ей наклоняться в разные стороны.

Определившись с выбором, после приобретения не забывайте о правильной эксплуатации и своевременной замене полотна, тогда инструмент сохранит продуктивность на протяжении долгих лет.

Несмотря на повсеместную автоматизацию, обычная ножовка по металлу, которая найдётся почти у каждого в доме, до сих пор пользуется заслуженной популярностью и спросом. Это инструмент, главное назначение которого, как следует из названия, распиливание металлических деталей. Но на этом сфера применения не заканчивается. Ножовка подойдёт для аккуратного распила деталей из пластика или древесины. Материал от редакции Homius познакомит читателя с разнообразием представленных на рынке моделей, расскажет, какие виды существуют, как правильно резать ножовкой тонкий листовой металл или иные материалы.

Ножовка по металлу – удобный, простой и знакомый каждому слесарный инструмент

Как правильно выбрать полотно для ножовки по металлу

Пильное оборудование в виде расходных материалов для ручных ножовок нужно выбирать, опираясь на такие показатели:

Тип инструмента. Ножовки по металлу бывают разными, поэтому перед тем, как купить ножовочное полотно, нужно измерить расстояние между фиксаторами корпуса инструмента. Если инструмент имеет опцию регулировки каркаса, тогда покупать можно любой длины гарнитуру
Прочность обрабатываемого материала — если планируется пиление мягких видов стали, как алюминий, медь, латунь и прочие, то нет необходимости покупать дорогие полотна, ведь с такими заготовками справятся углеродные устройства низкой твердости. В качестве основного материала, из которого изготавливается оснастка, является сталь типа Х6ВФ для отечественных и HCS для зарубежных. Если нужно разрезать более прочные материалы, как сталь, чугун и т.п., тогда применяется оснастка из быстрорежущих сталей
Толщина металла, который подлежит обработке, а также качество разрезаемого шва

Здесь внимание нужно обратить на TPI — количество зубьев на один дюйм. Здесь все просто — если необходимо получить качественный шов при распиливании тонких заготовок, то выбирать нужно оснастку, которая имеет величину TPI равную более 24

При этом продолжительность пиления материала увеличивается в несколько раз. Если качество реза не главное, а важней скорость достижения результата, тогда выбирать можно полотна с TPI менее 24 зубьев на дюйм. Чем больше зубьев на полотне, тем выше показатель TPI
Разводка зубьев — рассматриваемые устройства имеют соответствующее отклонение, которое влияет на скорость получения результата, а также толщину пропила. ГОСТ Р 53411-2009 регламентирует, что полотна выпускаются трех видов разводки: с отклонением по каждому зубу, через один зуб и по двум смежным через неразведенные звенья. Визуально выявить величину разводки звеньев практически невозможно. Для варианта разводки звеньев «по двум смежным через один» величина отклонения не превышает 0,15-0,25 мм. Для остальных случаев величина расхождения составляет от 0,6 до 0,9 мм. Измерить величину разводки можно при помощи электронного штангенциркуля, только при этом выявляемая величина будет в 2 раза больше, чем указано выше

Это основные параметры, которые нужно учитывать, чтобы выбрать грамотно механическое полотно под свой инструмент. Так как цена на устройство относительно невысокая, то можно купить набор устройств из разных материалов, и испытать их в действии. Поможет сделать правильный вывод при выборе полотен для ручной ножовки видео ниже.

Срок службы рассматриваемых устройств зависит от такого параметра, как тип покрытия. Наличие покрытие позволяет увеличить долговечность. Производители покрывают расходники для ручных пил химическими оскидными примесями, а также нитроэмалевым составом типа НЦ-25 и НЦ-132. Нитроэмалевое покрытие менее качественное, так как при увеличении нагрузки, возникают трещины.

Это интересно! Равномерность развода звеньев играет важную роль в процессе резки металла. Особенно это актуально для высококачественной продукции, равномерность разводки зубьев на которой должна быть не более 45% от параметров шага на длине 10 мм. Используя микрометр, можно произвести замер равновысокости зубцов, величина которых не должна быть более 0,1-0,15 мм.

Применение ножовки по металлу с высококачественным полотном актуально сегодня в следующих случаях:

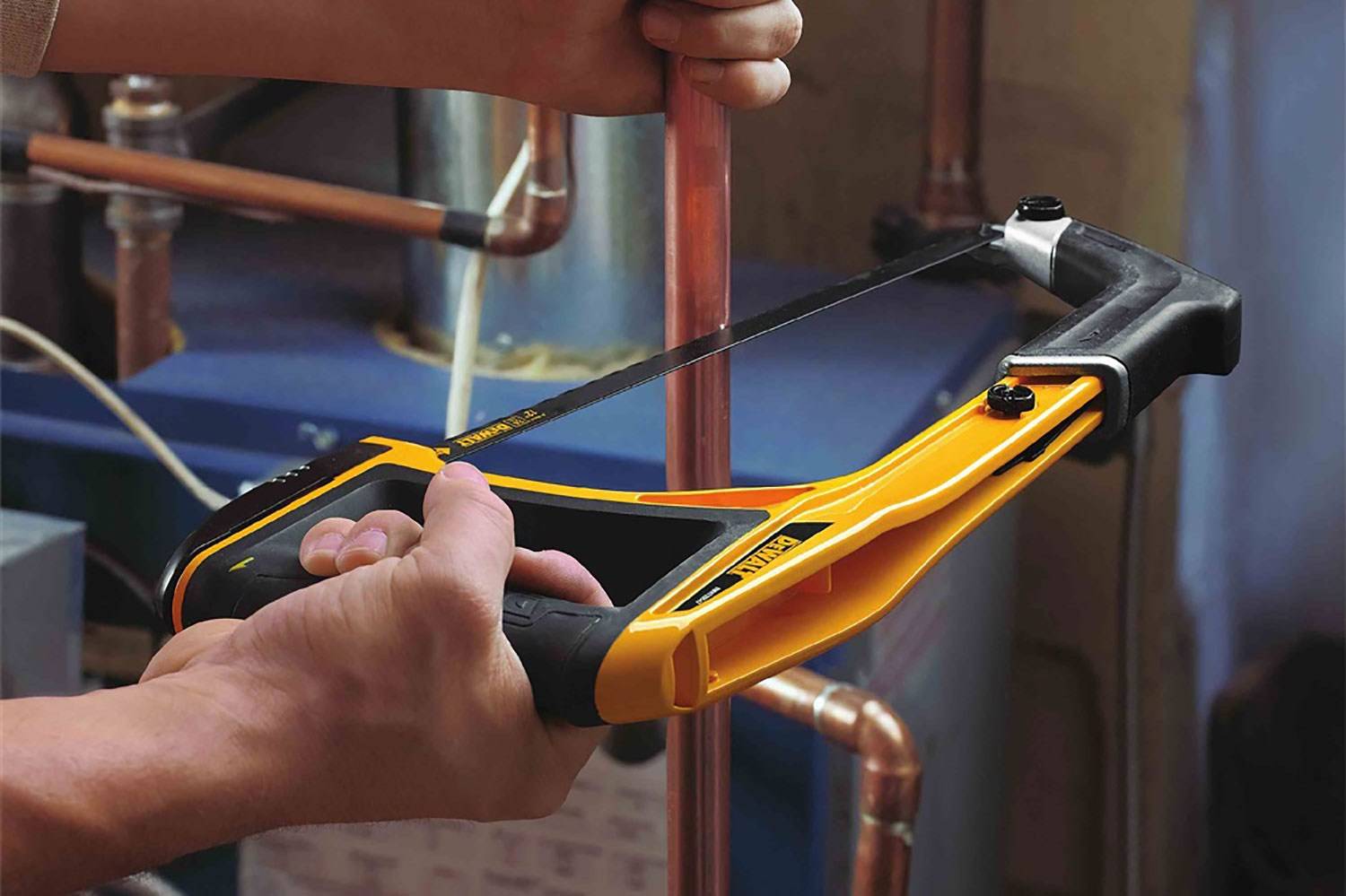

Когда предстоит распилить водопроводную трубу, которая находится под давлением, например, для врезки тройника. Пользоваться электроинструментом в таком случае опасно, поэтому в ход берется ручная пилка
При резке пластиковых заготовок. Применение болгарки и прочих электроинструментов приведет к оплавлению материала, поэтому актуально использовать ручную ножовку
Когда отсутствует электричество или работы выполняются вдали от электричества

Из этого перечня видно, что важно всегда иметь в арсенале не просто ножовку, но и сменные полотна для нее, что позволит воспользоваться соответствующей гарнитурой в зависимости от поставленной задачи

Покупка полотна для ножовки

Если вы когда-то уже работали ножовкой, но по какой-то причине оставались недовольны результатом или процессом пользования, то проблема может заключаться в плохом качестве полотна или неудобной рукоятке.

Как правильно выбирать ручки и полотна для ножовок? Приобретая полотна, посмотрите на его внешние характеристики. Если поверхность гладкая, не имеет трещин и прочих деформаций – это еще не значит, что оно идеальное и отлично прослужит вам, пусть пройдет проверку сгибанием. Когда полотно примет первоначальную форму после всех произведенных действий, можно убедиться в приемлемом качестве.

Материал, из которого изготавливают деталь, играет большую роль, и при выборе заранее определитесь, с какими сплавами вам придется иметь дело.

Калёное полотно – одно из лучших решений, как и биметалл, а вот чёрное полотно, зачастую, плохо проявляет себя на практике и, буквально рассыпается на глазах.

Критерии выбора

Итак, подбирать инструмент нужно, руководствуясь следующими характеристиками:

Форма зубчиков — варьируется в зависимости от наклона расположенного спереди режущего элемента.
Шаг зубчиков — характеристика определяет толщину и прочность материалов, с которыми может работать инструмент. Выбор находится в зависимости от размеров и материала заготовки. При работе должны быть задействованы два-три зубчика.
Размер полотна — зависит от величины и объема заготовок. Средняя длина распилочного полотна варьируется от 290 до 700 миллиметров. Полотно обязательно должно быть ровным, чистым и держать свою изначальную форму. На поверхности не должно быть никаких трещин и следов ржавчины.
Рукоять — старайтесь обходить стороной пустотелые вариации. Такой инструмент может сломаться даже при незначительном давлении. При выборе подержите приспособление в собственных руках. Ладонь должна плотно облегать рукоять.
Цена — стоимость пилы для обработки металлических изделий зависит от материала и типа полотна, а также от конфигурации зубчиков. Нежелательно выбирать слишком дешевые модели, а также равняться на именитые бренды.

Выбрав хорошую ножовку, не забывайте своевременно заменять пилящие полотна и грамотно использовать инструмент.

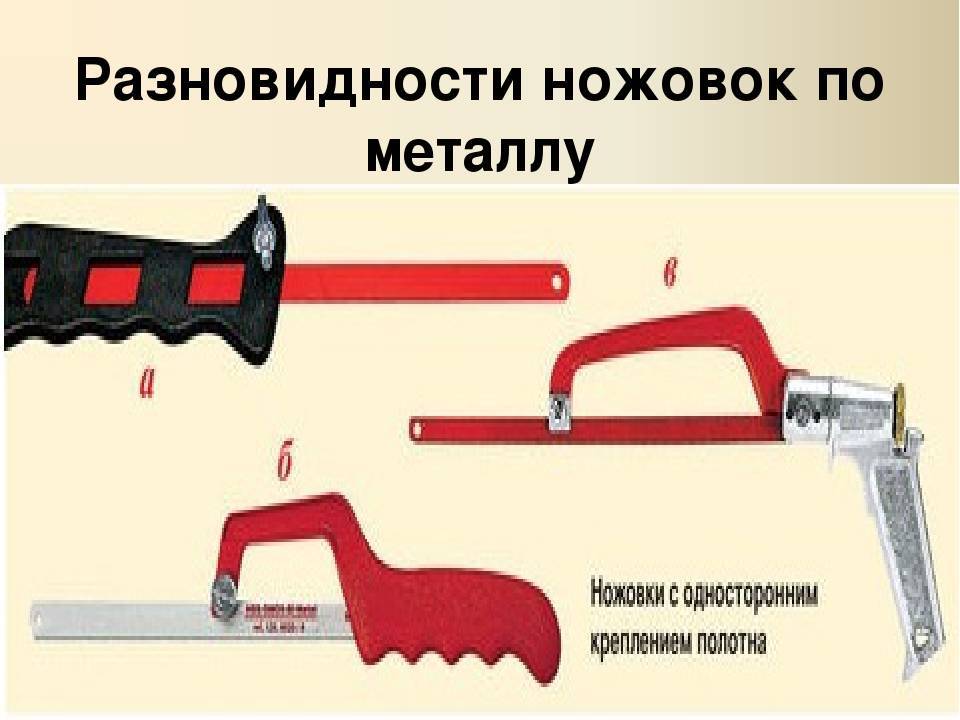

Какие существуют ножовки по металлу

На сегодняшний день можно насчитать десяток-другой модификаций ножовок для резки металла. В первую очередь данную разновидность пил можно классифицировать по длине полотна:

Классические (300 мм)
Укороченные (150 мм)

Вместе с тем промышленность предлагает полотна длиной 200 и 400 (мм). Широкого распространения они не получили, но небольшими партиями они все же выпускаются.

Короткими считаются пилы с длиной полотна 150 (мм). Дополнительно встречаются полотна и на 200 (мм), их тоже можно причислить к категории коротких. Ножовки с коротким полотном имеют достаточно узкую специализацию. Такими пилами обычно работают в условиях стесненного пространства.

Стандартом считаются пилы с полотном 300 (мм). Такой длины полотна достаточно, чтобы пилить с высокой производительностью, соблюдая при этом меры безопасности.

Специалисты отмечают, что хорошие полотна, из качественной инструментальной стали, к коротким пилам сегодня практически не выпускаются. Их место заняли дешевые аналоги, на основе обыкновенной углеродистой стали. Зубчатка из такого металла «лысеет на глазах», если обрабатывать заготовки из прочных марок стали.

Дефицит качественных полотен к коротким пилам обуславливается тем, что ножовки укороченной длины уверенно выходят сегодня из обихода. Короткие ножовки вытесняются электролобзиками, маленькими болгарками и сабельными пилами.

Как выбрать ножовку по металлу.

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах
