Назначение и виды строительных угольников и их применение

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Первый свенсон угольник разработал плотник Альберт Дж. Свенсон в 1925-ом году, а с 1945-го года основанная им семейная фирма Swanson Tool Company начала его массовое производство с экспортом по всем мировым государствам. Накопленные долголетние традиции позволили выпускать современные инструменты для плотницких работ.

Но автором патент на изобретение был оформлен с юридическими погрешностями, что позволило недобросовестным конкурентам наладить выпуск собственной аналогичной продукции. Единственно, чем отличается оригинал от аналогов — форма специального ромбовидного отверстия diamond cut, у конкурирующих фирм оно имеет несколько другую форму.

Применение слесарного металлического угольника

Его применяют во всех строительных и монтажных работах, на производстве конструкций, устройств, приборов, машин, в слесарно-сборочных работах, связанных с градусной разметкой деталей. В лабораториях, где нужны точные измерения. Каменщик, плотник не может обойтись без угольника. Инструмент используется как для внутренних работ, так и для работ крупного масштаба. Ни одна стройка, производственные механизмы, металлообрабатывающая промышленность, от мастерской до крупных заводов и цехов, не могут обойтись без измерительного прибора.

Читать также: Намоточный станок своими руками с натяжением

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

• Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
• Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.
• Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

• проверить горизонтальность и вертикальность разметки;
• использовать как стусло;
• разметить внутренние и внешние углы;
• измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

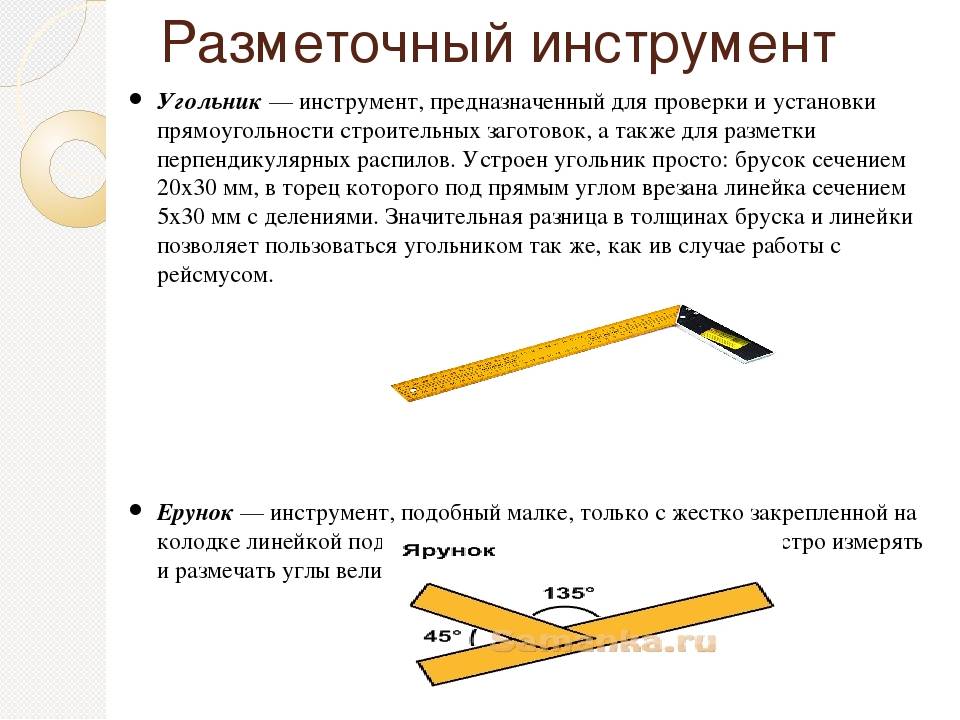

• Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
• Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
• Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Описание

Различают несколько разновидностей угольников в зависимости от применения:

• УП — угольники плоские. Угольники с металлическими плоскими пластинами отличаются размерами ширины и толщины. Применяются при всех видах строительства. Без такого инструмента не сможет обойтись слесарь, столяр, фрезеровщик, токарь.
• УШ — уголок имеет широкое основание. Одна сторона состоит из Т-образного профиля, другая — плоская, они соединены между собой прямым углом.
• УЛП — угольники лекальные поверочные. Применяются для точного измерения готовой продукции, деталей, конструкций. Точное измерение в ультразвуковом контроле

Деревянные и пластиковые пригодны только для столярных работ.

Обзор профессиональных магнитных угольников от компании Smart&Solid

Большую популярность среди сварщиков-профессионалов получили магнитные фиксаторы Smart&Solid. Рассмотрим преимущества некоторых моделей.

Угольник магнитный Smart&Solid MAG 605/606 – надежный профессиональный угольник с отключаемым магнитом. Угольник может выдержать усилие до 13 кг на отрыв. Мощный магнит отключается одним щелчком, что облегчает установку и снятие фиксатора, а также очистку от шлака. Серии 605 и 606 имеют такую же форму и размер. Разная только мощность магнита. Фиксаторы этой серии хорошо подойдут для сварочных и слесарных манипуляций средней сложности. Они позволяют работать с уголками, трубами, листовым прокатом. Цена колеблется около отметки в 1700 руб.

MAG 601/602/603 – серия неотключаемых угольников. Магниты этой серии выдерживают усилие на отрыв от 11 до 34 кг. Углы 45°, 90°, 135°.

Серия MAG 613/614/615 – неотключаемые ферритовые фиксаторы. Шестиугольная форма угольника обеспечивает шесть фиксированных углов установки. Самый мощный угольник в серии гарантирует надежную фиксацию при усилии на отрыв от 11 до 34 кг. Углы 30°, 45°, 60°, 75°, 90°, 135°. Стоимость магнитных фиксаторов этой серии – около 800 руб.

Рекомендации

Для получения наиболее точных данных необходимо помнить, что даже самый универсальный мерительный инструмент имеет свои характеристики:

Погрешность рассчитывается в процентах либо в цифровом отклонении, наиболее точны электронные устройства.

Рабочая температура наиболее важна для устройств с батарейками или аккумулятором для его нормальной работы.

Наиболее точными и удобными являются электронные приборы, оснащенные табло и запоминающим устройством. Однако, если измеритель приобретается для бытового пользования, можно вполне выбрать более простой экономичный вариант, этого вполне хватит.

Критерии выбора

При покупке инструмента нужно учитывать его основные технические параметры.

Производитель

Гарантией точности и долговечности угольника является покупка качественного инструмента. Выбрать такой вариант можно при рассмотрении моделей известных торговых марок:

• Matrix;
• Энкор;
• STAYER;
• ЗУБР;
• Вихрь;
• KRAFTOOL;
• FIT;

Длина и ширина

Размеры элементов угольника могут быть разные. Наиболее точные замеры снимаются с применением инструмента с длинными сторонами. Для домашнего использования достаточно 150-300 мм. Для выполнения разных видов работ лучше выбрать прибор до 600 мм. Профессионалам больше подойдут модели до 1000-1720 мм.

Диапазон показателей длинной стороны – 90-1720 мм, короткой – 25-1220 мм.

Особенности конструкции

Любой угольник имеет выставленный прямой угол. Путём усовершенствования классического варианта были разработаны следующие модификации:

• складной инструмент;
• с транспортиром;
• с уровнем;
• с двухсторонней разметкой.

В одной модели могут совмещаться функции линейки, рейсмуса, ерунка, малки, уровня и других приспособлений.

Материал

Измерители бывают алюминиевыми, стальными, сделанными из нержавейки, и с чугунным основанием. Высокой прочностью характеризуются два последних вида. Алюминий имеет низкую жёсткость, что может повысить процент погрешности при нанесении разметки. Современные алюминиевые модели лишены такого недостатка благодаря использованию экструдированного профилированного материала.

Угломер Kraftool 34290

Шкала

На линейку инструмента могут наноситься деления шкалы. Чаще всего используется один из вариантов:

• метрическая (числа идут по рангам, разделяются интервалами, определено строгое положение нулевой точки, величины имеют абсолютные значения);
• дюймовая.

Встречаются также модели с двойной шкалой. Разметки в них наносятся на разные края линейки.

Класс точности

Измерителям присваивается определённый класс точности. В классификацию входят три класса: 0; 1,0; 2,0. Самым точным считается нулевой класс.

Длина в сложенном виде

При покупке складной конструкции нужно учитывать длину инструмента в сложенном виде. Это облегчит транспортировку

Стоит обратить внимание также на качество фиксации линеек. Малейший люфт искажает данные. Диапазон длины большой стороны представлен значениями от 60 мм до 1600 мм

Складные модели, как правило, способны уменьшаться вдвое

Диапазон длины большой стороны представлен значениями от 60 мм до 1600 мм. Складные модели, как правило, способны уменьшаться вдвое.

Вес

Единицей измерения являются граммы. Чем легче инструмент, тем удобней с ним работать. Однако не все облегчённые материалы отличаются высокой жёсткостью, долговечностью. Любые деформации провоцируют погрешности при разметке. Поэтому при выборе модели нужно учитывать не только вес, но и жёсткость.

Новинки угольников на рынке

Современные условия проводимых работ требует разработки и производства некоторых особенных угольников.

Улучшенными и доработанными называют инструменты:

• С жидкостями для измерения уровней. Очень подходит для строителей, ведь он предоставляет возможность вымерять уровень и сразу же нанести соответствующую разметку.
• С устройством малки. Конструкторный инструмент, который способен намерять углы и в том же положении нанести их на схемы или чертежи.
• С магнитами. Сварочные работы часто требуют фиксирования некоторых элементов, и, чтобы соблюдать определенные углы, были изготовлены специальные магнитные фиксаторы.

Как правильно пользоваться

Наносить линии на заготовки с помощью инструмента несложно. Овладеть техникой может даже школьник. Принцип использования угольника зависит от поставленной задачи.

Обзор угольников в моей мастерской. Какой выбрать угольник.

Цель	Способ применения
Нанесение перпендикуляра	Приспособление укладывают к заготовке, совмещая острый угол с краем детали. Карандашом линия наносится вдоль стенки угольника со стороны прямого угла (квадратная часть прибора).
Проверка прямого угла, соединений под ∠ 90°	Прямой угол инструмента прикладывают к соединению или проверяемому участку детали. Наносят контрольную метку при выявлении несовпадений.
Создание линий под ∠ 45°	На рабочей поверхности обозначаются границы прямого угла. Интервал между выступающими точками следует разделить пополам, поставить метку. Остаётся только соединить её с центром.
Создание параллелей	Инструмент укладывают к краю детали, ставят разметку на нужном расстоянии. Переставляют угольник, соблюдая определённый интервал. Проводят ровную линию.
Нанесение различных углов	Ориентиром является прямой угол. Вначале делается метка на нужном значении, после проводится прямая линия из центра к поставленной точке.
Разметка для распила древесины	Приспособление укладывают на заготовку, фиксируют его струбциной. Карандашом проводят параллельную катету линию, обозначающую будущий срез.

Использование изобретения Свенсона

Правила применения угольника Свенсона несколько отличаются от обычного инструмента. Чтобы измерить степень наклона в градусах, ориентируются на гипотенузу. Для использования его в качестве транспортира следует установить упор в деталь, определить нужный угол, нанести разметку.

Применение в качестве направляющей предусматривает фиксацию инструмента на детали струбциной. После этого пилой осуществляют проход вдоль контрольной линии.

Для создания круга угольник устанавливают в начальной точке и фиксируют его. В плоскость с нужным значением ставят грифель карандаша. В процессе проворачивания приспособления Свенсона образуется окружность заданной величины.

При отсутствии опыта рекомендуется обратиться за помощью к профессионалу. Достаточно нескольких минут для наглядного обзора способов применения столярного угольника.

Типы поверочных угольников и особенности их применения

Поверочные изделия классифицируют на пять типов, что позволяет применять их в различных сферах. Рассмотрим все типы поверочных устройств, и выясним их назначение.

1. УЛ — лекальный. Сфера применения этого типа инструмента — для разметки и выполнения слесарно-сборочных действий. При помощи лекального прибора можно контролировать перпендикулярность отдельных элементов конструкции. Высокая точность измерений обеспечивается за счет острых измерительных поверхностей. Одна сторона инструмента имеет короткую утолщенную часть, а вторая длинная сторона имеет утонченный профиль
2. УЛП — лекальный плоский также имеет одну короткую, а вторую удлиненную часть, только с одинаковой толщиной профиля. Главное назначение УЛП инструмента в том, чтобы проводить разметочные работы на плоских поверхностях
3. УЛЦ — лекальный цилиндрический прибор имеет вид полого цилиндра, имеющего фаски. Основание прибора и боковая поверхность имеют прямой угол, равняющийся 90 градусов. Цилиндрические угольники используются в качестве эталонных или образцовых инструментов в метрологических станциях и в машиностроении. Устройство выпускается с нулевым и первым классом точности
4. УП — плоский. Состоит из двух сторон, расположенных под углом 90 градусов. Все стороны инструмента плоские, а выпускается он трех видов точности — 0, 1 и 2
5. УШ — с широким основанием. Предназначен инструмент для проверки перпендикулярности плоскостей. Широкое основание позволяет установить прибор на плоскости без применения вспомогательный устройств

Угольники также делятся на три основных вида, которые рассмотрим в следующем разделе.

Инструменты, проверенные временем!

С древних времен мастера, работающие с камнем и деревом, пользовались измерительным прибором, названным впоследствии линейкой. В помощь к ней для разметки материала и проверки соответствия расчетам со временем добавилось еще одно устройство – две линейки, скрещенные строго под прямым углом. Оба эти инструмента за много веков претерпели немало изменений, но сути своей не поменяли: они помогают мастеру размечать площадку, материалы, детали, а потом контролировать ход и качество работ.

Угольник даже нашел своё место в истории: вместе с циркулем его считают символом работы каменщиков и плотников, есть связь и с церковным учением – атрибутами покровительствующего строителям апостола Фомы называют именно линейку и угольник, да и масоны его именуют одним из своих символов.

Арифметику и геометрию, вернее их образ, в семи свободных искусствах олицетворял именно угольник. Ну, а мы с вами с ним хорошо знакомы как раз благодаря этим наукам и школьным урокам математики. Деревянные, пластиковые или металлические школьные угольники традиционно треугольной формы, равнобедренные с двумя углами по 45 градусов или разносторонние по 30 и 60 градусов. Без них выполнение заданий и представить себе невозможно. Во взрослой жизни цели и задачи у них те же, а вот роль гораздо масштабнее.

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

• дюймовый;
• метрический.

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

• угломер;
• угольник Magnusson;
• рейсмус;
• транспортир;
• уровень;
• струбцину;
• упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Как правильно выбирать угольник

Неограниченный выбор средств для измерения углов может ввести в заблуждение и привести к неправильному подбору некачественного инструмента.

Среди них:

Материалы изготовления. Подбирая приспособление можно найти стальные, деревянные, алюминиевые и пластмассовые модели.
Предназначение. Один из самых главным критериев, ведь некоторые угольники просто невозможно использовать в бытовой деятельности.
Функциональные и конструкционные особенности. Некоторые специальности обязывают к наличию особенных видов инструмента.
Габаритные размеры. Для эксплуатации малых предметов не нужно приобретать огромные разновидности.
Показатели массы

Не очень важный критерий, который иногда все-таки нужно брать во внимание. Тяжелые модели не будут деформироваться, а легкие проще применять.

Угольник слесарный, его применение, рекомендации по выбору

Угольник слесарный металлический состоит из двух линеек, соединённых между собой прямым углом. Его применяют при начертаниях прямых линий, перпендикулярных, различных линий на стене. Этот инструмент позволяет начертить не только прямой, но и любой угол наклона. Им проверяют точность углов.

Описание

Различают несколько разновидностей угольников в зависимости от применения:

• УП — угольники плоские. Угольники с металлическими плоскими пластинами отличаются размерами ширины и толщины. Применяются при всех видах строительства. Без такого инструмента не сможет обойтись слесарь, столяр, фрезеровщик, токарь.
• УШ — уголок имеет широкое основание. Одна сторона состоит из Т-образного профиля, другая — плоская, они соединены между собой прямым углом.
• УЛП — угольники лекальные поверочные. Применяются для точного измерения готовой продукции, деталей, конструкций. Точное измерение в ультразвуковом контроле

Деревянные и пластиковые пригодны только для столярных работ.

https://youtube.com/watch?v=vY-TEwNyPt0

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;

легко собирается и разбирается.

Как правильно выбрать металлический уголок

Выбираем инструмент для долгой службы. Лучше подойдёт металлической конструкции

При выборе нужно обратить внимание на угол, проверить можно листом формата А4. Выбираем, чтобы мерные деления были выбиты, нанесённые краской быстро сотрутся. Удобнее инструмент с нанесением измерительных делений с двойной шкалой

Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.
