Установка и монтаж электронных компонентов
Пришло время разместить в корпусе винчестера контроллер, включатель и разъем подачи питающего напряжения. После определения мест установки этих элементов пришлось дорабатывать корпус и контроллер.
Так как контроллер по высоте не вмещался в корпус винчестера пришлось его доработать. Электролитический конденсатор емкостью 470 микрофарад на напряжение 16 В путем наращивания длины выводов был расположен соосно с регулятором скорости. С разъема снят пластмассовый корпус и укорочены штыри до высоты 3 мм. Провода к ним присоединены путем пайки. Вместо джампера припаяна перемычка из медной проволочки.
Так как высоту переменного резистора регулятора скорости уменьшить было невозможно, то в корпусе отверстие, в котором ранее располагался переходной разъем с магнитной головки, было расточено надфилем таким образом, чтобы в него поместился резистор и конденсатор. Контроллер был закреплен через втулку с помощью винта.
Тумблер включения был закреплен в просверленном для него сбоку отверстии гайкой. Разъем для подключения шнура от адаптера питания был закреплен в задней стенке корпуса с помощью термоклея. Подробно описывать технологию крепления электронных компонентов нет смысла, так как корпуса винчестеров отличаются и в каждом конкретном случае потребуется свое решение.
Типы двигателей стиральных машин
Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.
Ременной привод достаточно прост в использовании, если вы найдете такой моторчик, то сделать самоделку будет намного проще.
Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.
Асинхронный
В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.
Устройство асинхронного двигателя.
Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.
Преимущества асинхронных двигателей:
- простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
- низкая шумность;
- бюджетная стоимость.
Среди основных недостатков:
- громоздкий мотор;
- низкий коэффициент полезного действия;
- «корявые» электросхемы, неудобные при перепайке.
Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.
Коллекторный двигатель
Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.
И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.
Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.
Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.
Двигатель коллекторного типа имеет ряд преимуществ:
- компактные габариты;
- большой пусковой момент;
- не зависит от частоты электросети;
- более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
- универсальность;
- простая и доступная управляющая электросхема;
Среди минусов можно отметить:
- невысокий срок службы;
- необходимость периодической замены щеток;
- высокая шумность.
Современные моторы с прямым приводом
Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.
Впервые система Direct Drive была использована в стиральных машинах LG в 2005 году. В этом случае привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов.
В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.
Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.
Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.
Моторы такого типа обладают рядом преимуществ:
- удобное расположение и отсутствие лишних деталей;
- износостойкость и простота замены элементов;
- компактность;
- низкий уровень колебания машинки;
- Высокий КПД;
- отсутствие ремня и щеток, требующих регулярного обслуживания;
- относительная бесшумность.
Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.
Наждак своими руками
Большое распространение получил наждак. Он может применяться для заточки режущей кромки ножа или ножниц, а также многих других режущих предметов.
В продаже встречается просто огромное количество различных моделей, все они характеризуются своими определенными эксплуатационными качествами.
Слишком высокая стоимость определяет то, что многие решают создать наждак своими руками. Рассмотрим особенности самодельного варианта исполнения подробнее.
Наждак своими руками
Выбор электродвигателя
Основным элементом рассматриваемой конструкции является электрический мотор
Собирая самодельный наждак уделяется внимание следующим рекомендациям:
- Чаще всего используется двигатель от стиральной машины, к примеру, «Волга» или «Сибирь». Устанавливаемые движки на этих приборах характеризуются высокой производительностью и надежностью, при этом обойдется дешево. Кроме этого, с них забирается выключатель для создания блока управления.
- Больше всего подходят электрические двигатели, которые имеют от 1 до 1,5 оборотов в минуту. Нельзя использовать варианты исполнения с числом оборотом более трех тысяч. При подобной нагрузке конструкция, созданная своими руками, не выдержит ее, наждачный круг может сломаться. Слишком большое количество оборотов подходит в случае, если нужно провести полировку, а не заточку поверхности.
- При создании наждака своими руками и использовании двигателя с большим количеством оборотов следует использовать наждачные круги высокой прочности. Только они смогут выдержать оказываемую нагрузку.
- Показатель мощности должен находится в пределе от 100 до 200 Вт. При желании можно повысить показатель до 400 Вт, но не более.
Двигатель для наждака
Устанавливаемый мотор может быть однофазным и трехфазным. Рекомендуется отдавать предпочтение однофазным вариантам исполнения, так как они могут питаться от бытовой сети. Трехфазные характеризуются высокой производительностью, в меньшей степени подвержены нагреву.
Самодельный наждак из двигателя стиральной машины
Стоит учитывать, что шлифовальный наждачный станок своими руками собирается не только при использовании мотора от стиральной машины, но и многого другого оборудования, у которого параметры схожие.
При сборке конструкции уделяется внимание следующим моментам:
Все движущиеся элементы должны быть спрятаны в защитный корпус. За счет этого повышается безопасность проводимых работ. Изготовить его можно при использовании листового метала. Не стоит забывать о том, что обычный листовой металл подвержен воздействию ржавчины. Именно поэтому нужно предусмотреть защиты поверхности от подобного воздействия, для чего используется специальная краска или другие вещества. Время от времени обновляя защитный слой можно существенно продлить срок службы устройства. Можно предусмотреть установку нескольких фланцев, которые будут рассчитаны на наждачные круги с различными посадочными отверстиями. Электродвигатель с наждачным кругом может быть соединен жестко или через клиноременную передачу. Для этого проводится установка двух шкивов, которые предназначены для натягивания ремня. При смене диаметра шкивов можно регулировать количество оборотов, передаваемых на наждачный круг. Охлаждение осуществляется за счет активного обдува конструкции, для чего ротор передает вращение и лопастям. Стоит учитывать, что конструкция не защищена от воздействия повышенной влажности
Создавая наждак своими руками уделяется внимание тому, где именно будет устанавливаться конструкция. Для этого подходит домашняя мастерская или большой навес. Наждак из двигателя для стиральной машины
Наждак из двигателя для стиральной машины
Самодельный наждак сможет прослужить в течение длительного периода. При этом он не нуждается в обслуживании. Если использовать мотор с разбора и подручные материалы, создаваемая конструкция своими руками обойдется в разы дешевле в сравнении с покупными предложениями.
, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Проведение установки наждака
Давайте рассмотрим, как изготовить наждак из стиральной машинки своими руками. Сначала нужно будет определить, как правильно произвести его установку на верстаке. Это можно сделать с помощью кронштейна, который снимается со стиральной машины. Закрепление можно произвести с помощью болтов. Мотор с другой стороны опирается на угол, который его удерживает в горизонтальном положении. Помимо прочего, он обладает вырезом, который полностью повторяет очертание корпуса мотора.
Для того чтобы уменьшить силу вибрации, на угол нужно надеть окантовку, выполненную из резинового куска шланга. Избежать получения травм от работающей пилы и летящих обломков абразивного круга при использовании станка можно методом изготовления кожуха. Его предпочтительнее выполнить из стали. Выбрать для этого нужно полотно, толщина которого равна 2,5 миллиметров. Это может быть полоса металла, которую нужно свернуть по форме полукольца. Под рабочей поверхностью наждачного круга необходимо будет произвести крепление листового оцинкованного элемента, который станет защищать верстак от воздействия летящих искр, образовывающихся во время работы. Все действия для собственной безопасности следует производить с помощью специальных очков.

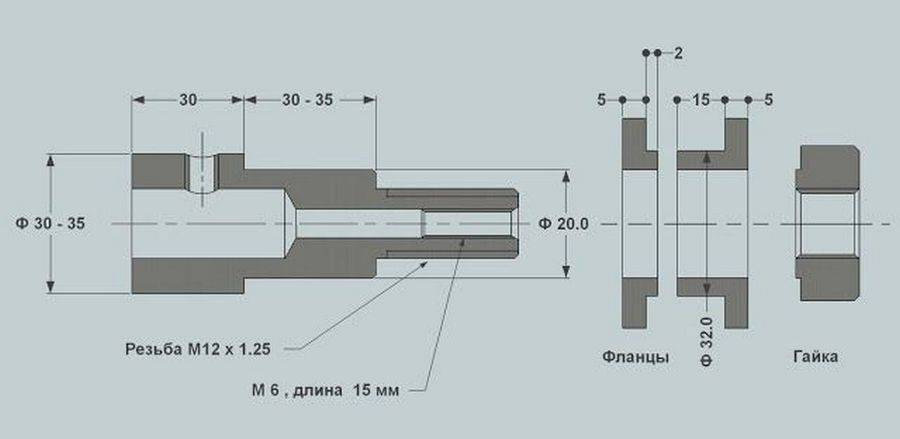

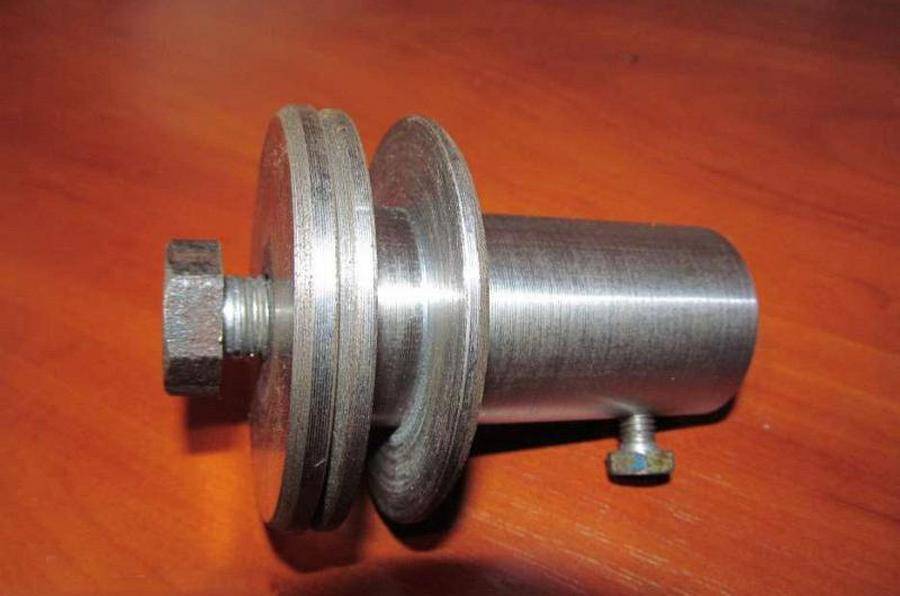

Переходник
Это единственная деталь, которую нельзя сделать своими руками. Потребуется токарный станок и, соответственно, человек, умеющий на нем работать. Для чего нужен переходник? Дело в том, что размер вала двигателя около 14мм, при этом посадочное отверстие
круга наждака, как правило, имеет диаметр 32 мм. Это значит, что их «прямое» соединение абсолютно исключено. Переходник как бы увеличивает вал мотора стиральной машины до необходимого размера.
Для изготовления понадобиться отрезок стального «кругляка», длиной приблизительно 65 мм. и диаметром 60 мм. Последняя цифра обусловлена необходимостью, так называемого фланца – неподвижной шайбы на корпусе детали, в которую одной стороной упирается круг наждака. Его толщина должна быть не менее 4-х мм. Перед фланцем вытачивается посадочное место, диаметром 32мм. Далее идет резьба «М20», на которую будет накручиваться гайка, фиксирующая круг.
Для крепления на двигателе, в корпусе переходника делается отверстие, диаметром равное в валу. Далее все зависит от того, как фиксировался на стиральной машине шкив. Существовало два основных варианта:
- С помощью резьбы на валу двигателя и большой гайки.
- Болтом на 4, вкручиваемым в корпус переходника, перпендикулярно продольной оси мотора.
Иногда, домашние мастера стараются минимизировать расходы и изготавливают переходник с фланцем самостоятельно. Чаще всего, в качестве основы используется труба с подходящими внутренним и внешним диаметрами. Без должного опыта делать этого не стоит. Дело в том, что очень трудно подобрать подходящую заготовку, поэтому неизбежны «биения» и перекосы. Работать с таким наждаком будет небезопасно. Не стоит экономить на здоровье, тем более что стоимость работы мастера не превысит 500 рублей, а если деталь будет сделана из своего материала, то обойдется еще дешевле.
Наждак из двигателя от стиральной машины
Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями
Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки
Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.
Что потребуется
Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:
- электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
- электрическая дрель с набором сверл;
- шуруповерт или фигурная отвертка;
- угловая шлифмашина;
- паяльник на 100 Вт;
- маленькая стамеска;
- угольник с одним из углов на 90 градусов;
- штангенциркуль;
- чертежный циркуль;
- чертежный карандаш и рулетка;
- ножницы по металлу;
- настольные тиски;
- отрезок наждачной бумаги зернистостью 150.
Набор необходимого материала и оборудования:
- модель советского электродвигателя от стиральной машины с конденсаторами;
- тумблер на нагрузку до 1.0 кВт;
- шнур с розеткой длиной 2 метра;
- маленький точильный камень с диаметром посадочного отверстия 32 мм;
- плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
- фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
- брус размером 60х60 мм и высотой 0.2 метра;
- саморезы по дереву на 50 и 20 мм с прессшайбой;
- оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
- резиновые пробки от антибиотиков в количестве 4 шт.
Какой двигатель выбрать
Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:
- самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
- рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
- мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
- если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
- двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.
Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию
Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.
Как и из чего сделать элементы защиты
Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.
Какие работы можно производить на наждаке?
Данным вопросом задаются домашние мастера, которые еще не до конца уверены в целесообразности создания наждака. В зависимости от скорости вращения и зернистости абразива, на наждаке можно производить как черновую обработку металлов, так и их шлифовку и доводку. При наличии упора с регулировкой угла установки легко провести точную заточку резцов, стамесок и сверл. Заострить обычный кухонный нож на таком станке можно всего за несколько секунд, не прилагая при этом больших усилий.
Если ваше хобби – работа с металлом, его шлифовка или ковка ножей, то при помощи наждака и набора кругов разной зернистости, можно отшлифовать поверхность материала до зеркального блеска.
Будьте уверены, наличие наждака в вашем доме значительно расширит ваши возможности.
Для чего нужен наждак
Наждачный станок пригодится для таких работ:
- Восстановление режущих качеств сверла. Чтобы не покупать новые сверла, нужно знать, как затачивать старые. Во время работы дрелью сверло сильно нагревается, из-за чего постоянно тупится. Переточив его на станке, вы сможете пользоваться им еще много раз.
- Заточка ножей, ножниц, лопат и других инструментов. Благодаря самодельному станку из стирального двигателя ваши ножи будут всегда заточены, а ножницы станут отлично резать. Для этого не нужно применять особых усилий.
- Если заменить наждачный круг на полировочный, можно без труда обрабатывать изделия и детали.
Этапы работ по изготовлению наждака
1. Изначально необходимо определиться с размерами будущего наждачного станка, разработать его схему, чертежи конструктивных элементов. При желании, можно взять на вооружение чертежи, опубликованные в статье. Размеры будущего наждака необходимо привести в соответствие с габаритами имеющегося в наличии электрического двигателя.
2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.
3. Изготовление опорной рамы.
3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.
3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.
3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.
4. Изготовление вспомогательного столика.
4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.
4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.
5. За счёт болтового соединения, выполняется крепёж столика к раме.
6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.
7. Все металлические части конструкции покрываются краской по металлу.
8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.
9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.
10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.
11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.
Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.
Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.
Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора
Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.
Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение
Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу
Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.
Так барабан превращается в шкафчик или столик-тумбочку
Вариант изготовления ленточного станка
Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.
На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.
В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.
Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см. Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см. Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.
Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт. Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см. Если сделать тоньше катки, придется снижать частоту вращения вала мотора с помощью редуктора, что крайне неудобно.
Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.
Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см. По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.
Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.
Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык. Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани
При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась
Для чего пригодится самодельный наждак?
Рынок предлагает пользователю огромный выбор инструментов. Приобрести новый наждачный станок сегодня не проблема. Охладить пыл может только высокая стоимость оборудования. Если у вас в наличии старая стиральная машина-автомат с работающим мотором, тогда нет смысла переплачивать.
Для чего нужно самодельное приспособление:
Что нужно для создания наждака из мотора стиральной машины?
Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:
Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.
Какой двигатель подходит для работ?
Обороты двигателя для домашнего наждака должны приравниваться к заводским условиям. Оптимальные значения 1000–1300 оборотов в минуту. Мощность также имеет значение. У профессиональных машин значение достигает 150–450 Вт, для домашних достаточно будет 150–200 Вт.
Состояние абразивного элемента зависит от скорости вращения. Чем она выше, тем плотнее должен быть круг. Иначе он быстро распадется. Рекомендуется брать моторы из таких моделей: «Омь», «Волга», «Рига» или «Вятка».
Мы разобрались с элементами точильного инструмента. Теперь приступаем к воплощению задуманного.
Как сделать фланец своими руками?
Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.
С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.
Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.
Подключение мотора от стиральной машины
Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов. Для подключения вам понадобятся только 4 из них
Как определить — какие? Путем прозвонки:
Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:
Определились? Теперь поступите так:
В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:
Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.
Как поставить наждачный станок и сделать защиту?
Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.
Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.
Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.
В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.
Перед запуском устройства придерживайтесь наших рекомендаций:
Видео поможет вам справиться с самостоятельной сборкой точильной машины:
Источник
Необходимые материалы
Для изготовления точила нужно иметь в наличии приведенный ниже перечень материалов, конструктивных элементов.
1. Комплект электрического оборудования:
- конденсатор для запуска двигателя (можно использовать тот, что стоял в стиральной машине);
- выключатель;
- провода;
- вилку с кабелем.
2. Элементы двигателя:
- фланец для крепления наждачного круга;
- шлифовальный круг для точила (как вариант, можно приобрести несколько кругов с различными степенями зернистости);
- кусок оцинкованной жести.
3. Материалы для опорной рамы:
- 2 уголка;
- отрезок трубы с большим прямоугольным сечением;
- 2 отрезка трубы с меньшим прямоугольным сечением;
- резиновые амортизаторы.
4. Материалы для вспомогательного столика:
- 2 металлических пластины;
- отрезок трубы квадратного сечения;
- набор болтов, гаек.
5. Вспомогательные материалы:
краска-грунтовка по металлу.
