Натяжитель цепи бензопилы: устройство, виды, правильная натяжка

Почему с бензопилы или электропилы слетает цепь?

Владельцы цепных пил время от времени сталкиваются с общей проблемой — с бензопилы или электропилы начинает слетать цепь. Почему так происходит, мы разберем далее в данном обзоре.

Основных причин того, что цепь слетает, всего три:

растягивание;
проблемы с шиной;
проблемы со звездочкой.

Рассмотрим, почему происходит та или иная проблема:

Если растягивается цепь, начинает провисать, соскальзывать с шины

Причина, вероятнее всего, в износе самой комплектующей. Цепь обладает конечным сроком службы и является наиболее быстро изнашиваемым рабочим элементом бензопилы или электропилы. Металл деформируется вследствие нагрузок, поэтому не только затупляется, но и становится примерно на 1 см. длиннее, чем на новом инструменте. Самый простой способ — это поменять комплектующую, то есть купить и установить новую цепь.

Если появились проблемы с шиной, то кроются они в месте её крепления.

Эта причина довольно распространена: в пазу, расположенном между внешней пластиной, установленной на цепной гарнитуре, и внутренней пластиной, расположенной на корпусе бензо или электропилы. Обычно кожух крепится болтом. Это крепление называется двигательным узлом. Крепление шины, как и ведущая звездочка, закрыто защитными крышками. Когда болты креплений ослабевают, увеличивается степень вибрации шины, она начинает двигаться.

В том случае, если с шиной всё в порядке, натяжка в норме, как и работа самого инструмента. Если растяжение цепи связано именно с разболтанностью шины, закрепите шину и проверьте, как работает бензопила.

Видео — как измеряется длина шины бензопилы:

Проблема со звездочкой.

Если ведущая звездочка некачественно закреплена, цепь бензопилы также будет нуждаться в натяжке, поскольку провисания не избежать. Закрепите звездочку шины, сняв защитную крышку двигателя, свечи и вытянут воздушный фильтр. На место свечи зажигания устанавливается стопор, основная задача которого — фиксация поршня. Далее можно специальным ключом либо универсальным ключом для болгарки прокрутить диск сцепления в направлении вращения часовой стрелки.

После фиксации поршня можно приступить к зажиму ведущей звездочки. Далее все элементы собираются в обратном порядке.

Если возникла необходимость укорачивания

Часто в условиях работы в лесу или на удаленной стройплощадке у вас будет отсутствовать возможность найти замену растянутой цепи

Приняв во внимание все советы, и убедившись в необходимости именно укорачивания цепи, важно знать последовательность действий и возможные способы замены

Их не так много и зависят от того, сколько звеньев нужно убрать, и в каких условиях будет производиться ремонт.

Это важно знать: цепь бензопилы состоит из резцов и связующих звеньев, которые соединяются клёпками в заводских условиях. Соединять укороченную цепь следует так же, но при помощи самодельных заклепок

Каждое звено (резец и связующие их звенья), имеют по две таких заклепки

При повреждении близстоящих «родных» связующих звеньев, можно воспользоваться элементами от любой другой схожей цепи любого, даже автомобильного, оборудования. Нужно лишь подогнать напильником профиль, в особенности снизу, где он имеет небольшой желоб

Каждое звено (резец и связующие их звенья), имеют по две таких заклепки. При повреждении близстоящих «родных» связующих звеньев, можно воспользоваться элементами от любой другой схожей цепи любого, даже автомобильного, оборудования. Нужно лишь подогнать напильником профиль, в особенности снизу, где он имеет небольшой желоб.

Схема цепи бензопилы

Проще всего взять длинную цепь, в которой без проблем можно удалить несколько сегментов. Так, по крайней мере, появляется возможность использования родных звеньев. Удаляются они с помощью ножовки по металлу, но лучше воспользоваться наждаком.

Первоначально необходимо сточить ненужные клепки, а затем срезать лишний участок. Для этого необходимо поддеть ножом и выбить при помощи самодельной выколотки клепки из ненужных звеньев.

Соединяя новую цепь, приходится производить самодельное клепание звеньев. Сами заклепки можно купить в магазине, но при отсутствии таковых воспользуйтесь стальной проволокой, а лучше коротким болтом с плоской шляпкой. Клепку производят на жестком основании (верстак из металла или тиски). Поочередно продевая сквозь элементы будущих заклепок, молотком развальцуйте их с обратной стороны.

Возможно, Вас также заинтересует статья заточка цепи бензопилы своими руками. О видах и характеристиках современных бензопил можно прочитать здесь.

А в этой статье Вы можете узнать, как отремонтировать бензопилу «Штиль 180».

Бесключевая система натяжения

Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:

другим механизмом натяжителя;
отсутствием внешней гайки затяжки;
регулировкой без дополнительного инструмента.

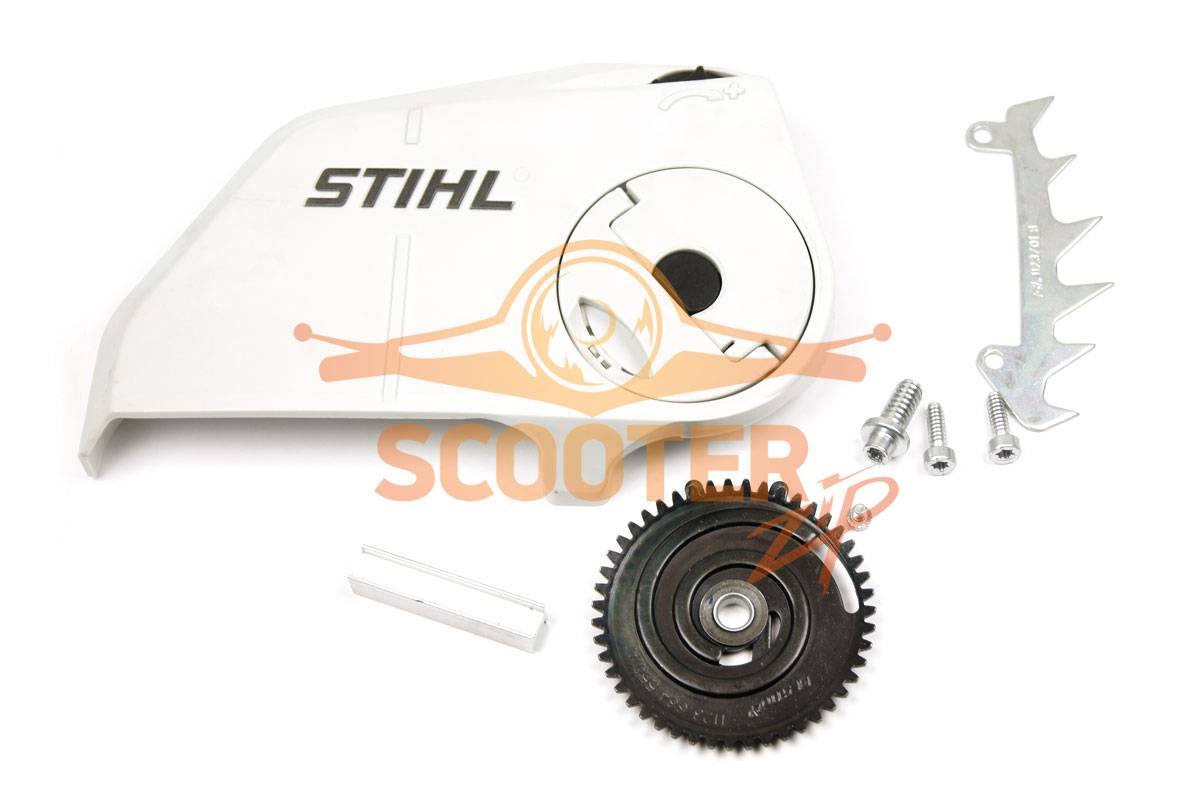

Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).

Вместо шестеренчатого вала стоят звездочка и шайба натяжения.

Эта система имеет и недостатки:

сам механизм сложнее традиционного гаечного;
установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.

Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.

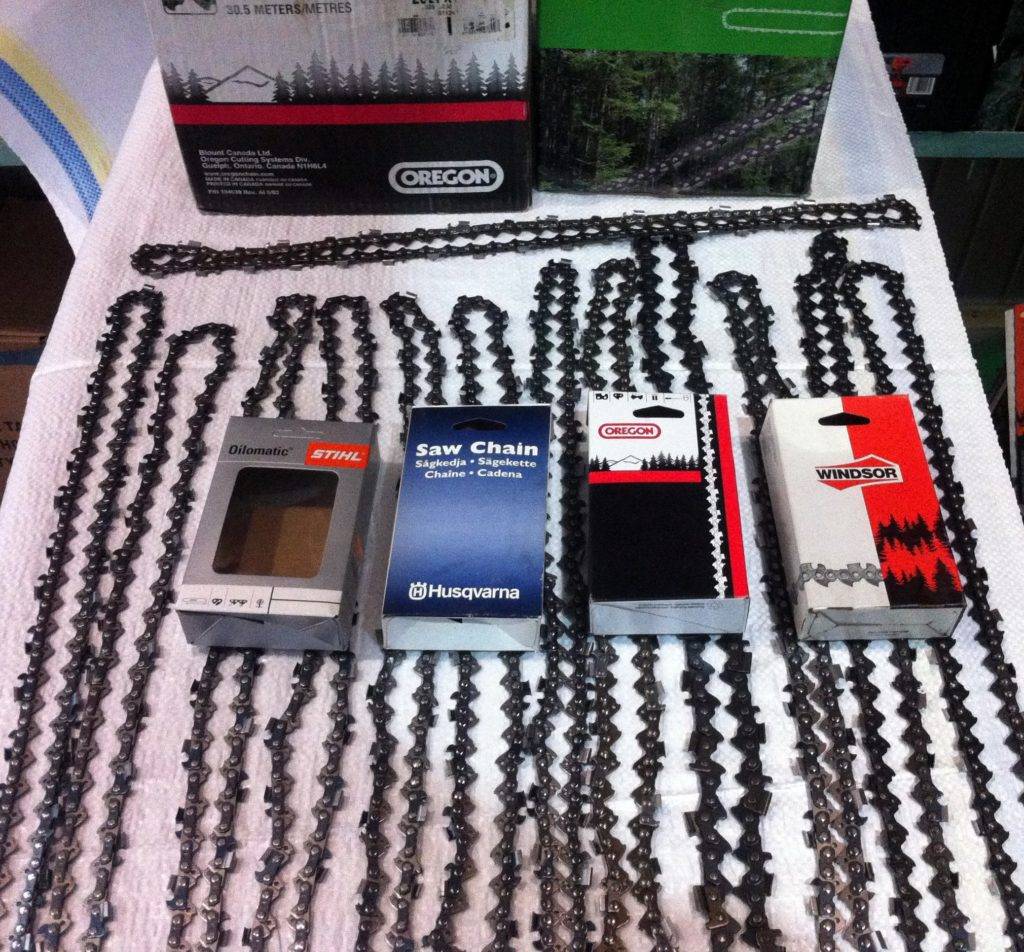

Как подобрать цепь для электропилы?

Чтобы выбрать лучший вариант режущей гарнитуры для конкретной электропилы, садоводу нужно изучить несколько важных параметров и критериев цепи:

длина – обязательно должна соответствовать длине установленной металлической направляющей. Некоторые начинающие пользователи пытаются установить на шины своих инструментов укороченные режущие органы, считая, что со временем они все равно растянутся и плотно встанут на шину. Это большая ошибка, так как длина направляющей и новой гарнитуры должны быть одинаковыми. Если же цепь провиснет в результате эксплуатации, то ее легко укоротить путем удаления нескольких звеньев;
угол заводской заточки – детали, заточенные под углом 30⁰, легче переносят повышенные нагрузки. Для регулярной работы с промерзлой и сырой древесиной, эффективнее всего будут гарнитуры с углом 10⁰;
производитель – чтобы режущий орган идеально встал на шину, нужно выбирать продукцию бренда-изготовителя установленной направляющей и самой электропилы. Например, для электропил и шин производства компании Makita нужно выбирать цепи этого же производителя.

Чтобы выбрать цепь для электропилы, владелец техники должен учесть цели, для которых будет использоваться режущая гарнитура. Для возможности распиливания сравнительно крупной древесины подойдут цепи с шагом 3/8″. Если нагрузки будут невысокими, то для установки на электроинструмент лучше выбирать режущие гарнитуры с шагом 0,325″.

Особенности ручной и механизированной заточки

Затупление режущих кромок пильной цепи проявляется:

приметным понижением производительности;
выбросом маленькой стружки;
возникновением соответствующего аромата подгоревшей древесной породы.

Для восстановления режущих параметров цепей употребляется некоторое количество видов заточных приспособлений.

В самом ординарном варианте — это фиксируемый на шине держатель в комплекте с набором особых ратфилей, в другом — заточный станок с силовым приводом. Обе технологии имеют собственные достоинства и недочеты.

Малопроизводительная и накладная по времени ручная заточка цепи содействует сохранению ее ресурса. Механизированный метод обеспечивает неплохую производительность, но отсутствие личного подхода к каждому режущему звену цепи негативно сказывается на ее долговечности.

Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.

Что делать, если цепь провисает

Если цепь провисает, есть риск получить травму оператору – ведь пильное полотно может порваться или просто слететь с направляющих звездочек. Конечно, современные бензопилы имеют системы безопасности и аварийной остановки, но не всегда эти системы корректно работают.

Важно не устанавливать на бензопилу цепь с дефектными или поврежденными пильными звеньями, помимо опасности порваться в любой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины

Из-за чего цепь может провиснуть во время даже непродолжительной эксплуатации?

Могут быть проблемы с направляющей шиной. Иногда из-за недосмотра оператора или по причине сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может возникнуть вибрация, которая и вызывает ослабление натяжки цепи. Необходимо проверить состояние фиксирующих болтов и при необходимости заменить их на новые. Когда болты достаточно подтянуты, таких проблем не возникает.
При достаточно аккуратном обращении с бензопилой со временем любая цепь может износиться. Пытаться отремонтировать ее или собрать из нескольких одну — бесполезное занятие. Если цепная гарнитура растянулась благодаря естественным причинам, то лучше всего будет приобрести новую.
Звездочка стоит с перекосом. Из-за смещения зубьев звездочки может возникнуть провис. В таком случае лучше всего будет обратиться в сервисный центр, для ремонта и настройки положения ведущей звезды. Закрепить ведущую звезду в правильном положении достаточно сложно, ведь придется демонтировать много мелких деталей, снять направляющую шину, а затем собрать все в обратном порядке.

Как проверяется правильность натяжения

Процесс регулировки не представляет собой ничего сложного. Однако от правильности выполнения этой процедуры зависит эффективность инструмента, а также срок службы его составных частей. Чтобы убедиться в том, что цепь правильно натянута, следует выполнить ряд следующих действий:

Перемещение цепи вручную должно быть легким и свободным
Взяться за изделие в верхней части шины, после чего потянуть его вверх. Оптимальное значение растяжения составляет 2/3 выхода ножки цепи (хвостовика)
При передвижении изделия по шине не должно появляться посторонних шумов и скрипа

Место расположения регулировочного винта

Только после удостоверения правильности проведенных действий, можно приступать к проведению процедуры распиливания древесины. Если правильно эксплуатировать инструмент, то срок его эксплуатации увеличивается в десятки раз, что относится не только к профессиональным дорогостоящим моделям, но и к бюджетным вариантам бензопилок.
