Настройка карбюратора бензопилы. Или как не платить ремонтникам!

Признаки правильной настройки инструмента

На правильную настройку указывает следующее:

Схема работы карбюратора

• На холостом ходу инструмент не глохнет и цепь не перемещается по шине.
• Прибор работает без задымления.
• Двигатель обладает хорошей приемистостью.

Приемистостью называют способность двигателя быстро набирать скорость при нажатии на рычаг дроссельной заслонки.

Регулировка карбюратора бензопилы влияет на правильную работу устройства. Неправильная наладка либо ее отсутствие может привести к нарушениям работы агрегата и его повреждению.

Нарушение требований правил эксплуатации приводит к преждевременному выходу бензопилы из строя с последующим ремонтом.

Любые действия по наладке бензопилы подробно описаны в инструкции по эксплуатации прибора. В технической документации подробно описана очередность действий по настройке пилы к работе. Соблюдение указанных требований гарантирует восстановление первоначальных параметров оборудования с высокой точностью.

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Как правильно отрегулировать бензопилу – советы начинающим

В большинстве сервисных центров регулировка бензопилы выполняется при помощи специального оборудования. У каждой модели есть свои оптимальные значения углов поворота винтов. Как правило, бензопилы не требуют частой регулировки карбюраторов. Тем не менее, они могут потребоваться в определенных случаях:

• При сильном износе поршней мотора – именно это служит причиной того, почему бензопила стреляет;
• При образовании засора внутри карбюратора в результате применения некачественного бензина и выхода из строя воздушного фильтра – в таких случаях потребуется не только регулировка, но и промывка узла;
• При повреждении защитной крышки – нередко это является причиной и того, почему бензопила газует сама.

Существует ряд признаков, прямо указывающих на необходимость регулировки карбюратора:

• Мотор на холостых не работает или бензопила не заводится вообще – причина кроется в плохой топливной смеси;
• Резко увеличился расход топлива и объем выхлопных газов – это следствие перенасыщения карбюратора топливной смесью.

Схема настройки карбюратора может отличаться для разных моделей бензопил. Но, несмотря на это, общий принцип остается неизменным.

• L – Расшифровывается, как «Low», и используется для регулировки низких оборотов;
• H – Имеет значение «High», и отвечает за работу на высоких оборотах;
• T (S, LA) – используется для регулировки холостого хода.

Перед тем, как отрегулировать бензопилу, следует убедиться, что режущая цепь инструмента направлена в противоположную от вас сторону. Бензопилу нужно установить на ровной поверхности так, чтобы ее цепь не касалась других предметов.

Перед тем, как регулировать бензопилу, внимательно изучите порядок действий, указанный в инструкции по эксплуатации. Настройка карбюратора бензопилы состоит из двух этапов – базового, при котором двигатель не заведен и финального, когда мотор бензопилы нагрелся и работает. Порядок действий выглядит следующим образом:

1. Не спеша заверните винты L и H по часовой стрелке до упора, после чего проверните их на полтора оборота против часовой стрелки;
2. Заведите мотор и оставьте бензопилу на 10 минут поработать на невысоких оборотах;
3. Далее приступайте к финальной настройке. Перед тем, как отрегулировать холостой ход бензопилы, потребуется вывернуть винт холостого хода по направлению против часовой стрелки до момента, когда обороты мотора будут минимальными, двигатель будет устойчиво работать, а цепь будет стоять на месте. Если в этом положении винта мотор глохнет, то винт нужно повернуть по часовой стрелке. Если регулировка холостого хода на бензопиле привела к тому, что крутится цепь на холостом ходу, то винт нужно немного повернуть против часовой стрелки;
4. Затем нужно проверить бензопилу на предмет ускорения мотора. Для этого плавно нажимайте на рычаг газа. Если обороты набираются медленно, значит, нужно немного повернуть винт L против часовой стрелки;
5. Далее настройте максимальное число оборотов двигателя. Проверить их можно по наличию сбоев в системе зажигания. Если они есть, то винт H необходимо повернуть против часовой стрелки;
6. После настройки ускорения и максимальных оборотов, нужно снова проверить работу бензопилы на холостом ходу. О том, что вы все сделали правильно, будет свидетельствовать отсутствие движения цепи на холостом ходу и устойчивая работа мотора,

Выполнив все перечисленные действия, вы можете продолжить работу с инструментом. Чтобы в ближайшее время не выполнять регулировку карбюратора снова, используйте только качественное топливо и моторное масло, и старайтесь работать с бензопилой как можно аккуратней.

№1. Бензопила не запускается

При возникновении трудностей с запуском бензопилы, многие сразу же грешат на карбюратор. На самом деле вариантов несколько и причиной неисправности может быть любая:

1. Забиты воздушный и/или топливный фильтры. Проблема решается чисткой фильтров.
2. Отсутствие топлива в баке. Да, бывает и такая причина – некоторые владельцы забывают о такой малозначительной детали, как заправка бензопилы и думают, что пары литров бензина хватит на полгода. Кроме этого, топливо в баке не должно храниться более 14 дней, т.к. бензин испаряется и теряется октановое число.
3. Проверьте патрубок от топливного бака в карбюратор – он мог забиться или оборваться, поэтому бензин не поступает в бак.
4. Нет искры на свече зажигания. Почему нет искры – причин может быть много: нет контакта, нужно менять свечу или ее залило. Почему заливает свечу на бензопиле – это уже другой вопрос. Но если это произошло, требуется просушить и заново установить, после чего проверить наличие искры. Если на свече имеется сильный нагар, рекомендуется ее заменить.
5. Проверьте глушитель на наличие нагара. Если есть нагар – тщательно прочистите глушитель, но все же рекомендуется отнести бензопилу в сервисный центр, чтобы там проверили цилиндр и поршень, т.к. нагар – верный признак неправильной работы именно элементов цилиндро-поршневой группы.
6. Забился карбюратор. Как правильно отрегулировать бензопилу, чтобы карбюратор работал хорошо, рассматривалось в отдельной статье.

Если ни один из вышеперечисленных способов не помог, значит, причина серьезнее – поломка одного из узлов шатунно-поршневой группы. В этом случае рекомендуется отнести бензопилу в сервисный центр.

Разборка своими руками: ничего сложного

Прежде всего нужно подготовить место для разборки. Это может быть верстак или обычный стол. Кроме того нужен прямоугольный кусок ткани или картона – на нём вы будете аккуратно складывать детали карбюратора. Ну и, наконец, инструмент: для разборки понадобится набор рожковых гаечных ключей и отвёрток, специальный чистящий состав и ультразвуковая кавитационная ванна.

Инструмент для ремонта бензопильного карбюратора

Вначале вам придётся выполнить демонтаж карбюратора бензопилы. Делается это в таком порядке:

1. Чтобы добраться до карбюратора, нужно снять верхнюю крышку бензопилы, зафиксированную тремя болтами. Снятие крышки карбюратора
2. После удаления крышки не забудьте снять прокладку, которая является составной частью воздушного фильтра, и корпус последнего, для чего нужно открутить соответствующие гайки и/или снять его с фиксаторов.
3. На правой стороне карбюратора находится топливный шланг его нужно снять вместе с тягой привода воздушной заслонки, не забыв стянуть со штуцера, расположенного слева. Снятие топливного шланга и тяги привода
4. После удаления шланга и тяги следует вынуть из фиксирующего гнезда наконечник тросика заслонки и окончательно демонтировать бензиновый шланг. Удаление троса дроссельной заслонки
5. После этого карбюратор можно снимать с креплений для последующей разборки. После снятия бензинового шланга карбюратор готов к разборке

Разборку карбюратора нужно выполнять в порядке, предусмотренном конструкцией и функциональными решениями его элементов. Детали карбюратора бензопилы не отличаются габаритами, поэтому складывать их нужно внимательно и по порядку, стараясь ничего не потерять.

Разборка карбюратора бензопилы на фото

После разборки нужно провести дефектовку и заменить повреждённые или изношенные детали. Далее весь комплект следует промыть с помощью специального средства, просушить и протереть сухой безворсовой тканью. Жиклёры и трубки узла нужно продуть сжатым воздухом, или же, в целях более тщательного удаления образований на их внутренних поверхностях, перед этим обработать ультразвуком.

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Как работает карбюратор бензопилы — принцип функционирования

Работа рассматриваемого агрегата, несмотря на его сложную конструкцию, проста и понятна даже для новичков. Принцип работы основывается на следующих действиях:

1. Как только запускается мотор ДВС, происходит открытие воздушной заслонки
2. В области сужения диффузора 16 происходит ускорение потока поступающего воздуха, который смешивается с бензино-масляной смесью
3. Бензино-масляная смесь подается через жиклеры под номером 15 и 12, а воздух, прежде чем пройти через заслонку 7, проходит через фильтр, размещенный перед входом
4. Заслонка 8 располагается за диффузором, и служит для регулирования подачи количества смеси в камеру сгорания
5. Винтами 17 и 10 происходит регулировка объема бензина, который проходит через жиклеры. На панели управления карбюратора, эти винты имеют обозначение L и H
6. Игольчатым клапаном 11 происходит регулирование объема топливной смеси в поплавковой камере 14. Чтобы отрегулировать положение игольчатого клапана, в механизме установлена мембрана 13
7. Еще одна мембрана 4 отвечает за подачу топлива в камеру сгорания цилиндра. Положение этой мембраны зависит от количества оборотов ДВС
8. Для очистки бензино-масляной смеси используется фильтр тонкой очистки

Винты настроечные на бензопиле

Простой принцип работы карбюратора обеспечивает бесперебойную работу ДВС. От качества настройки зависит, как будет вести себя инструмент на холостых оборотах и во время работы. Рассматриваемый механизм оказывает прямое влияние на производительность всего инструмента. От качества регулировки зависит срок службы инструмента.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Устройство карбюратора бензопилы

Практически все используемые при производстве бензопил карбюраторы обладают одним, и тем же устройством. Разницу составляют только механизмы, которыми оборудованы китайские садовые инструменты.

В стандартной комплектации топливный узел состоит из следующих деталей:

• поплавковая камера – этот элемент предназначен для непрерывного поддержания требуемого количества горючего. При работе узла топливо через встроенный жиклер передается в распылитель;
• трубка – сквозь нее горючее порциями поступает внутрь камеры. Подача горючего регулируется положением встроенной заводской заслонки;
• распылитель – эта деталь необходима для впрыска горючего во всасываемый поток воздуха.

Принцип работы карбюратора бензопилы довольно прост. Во время работы узла воздух всасывается трубкой и проходит сквозь нее со скоростью, которая регулируется встроенной заслонкой. С открытием заслонки в действие приводиться поплавок, расположенный в камере. После прохождения сквозь диффузор воздух смешивается с топливом и мгновенно распыляется. Далее обогащенная воздухом качественная топливная смесь проходит сквозь впускной канал и попадает в цилиндр двигателя. Наглядно о работе карбюратора расскажет схема.

Топливо в узле циркулирует под действием давления. В поплавковой камере оно приближено к атмосферному, а в штатной трубке, всасываемой воздух, более разреженное. Благодаря разнице в образуемых показателях давления топливная смесь поступает в трубку. Чем больше количество горючего, тем более высокие обороты способен создавать двигатель хозяйственной бензопилы.

Как продлить сроки эксплуатации карбюратора?

Чтобы предотвратить поломку штатного узла, владельцу садового инструмента следует придерживаться ряда правил. К ним относится:

• использование правильно приготовленной топливной смеси – при каждом смешивании бензина и моторного масла нужно строго придерживаться пропорций, указанных в инструкции по эксплуатации;
• применение для заправки бензина той марки, которую указывает производитель – для эксплуатации двигателя, работающего на бензине марки АИ-92, не подойдет горючее АИ-95, и наоборот;
• регулярная промывка – очистка узла от пыли и грязи, скопившейся на стенках, облегчит его повседневную работу;
• настройка узла при сразу же после обнаружения неполадок – не нужно откладывать регулировку карбюратора, так как это может привести к еще более серьезным поломкам.

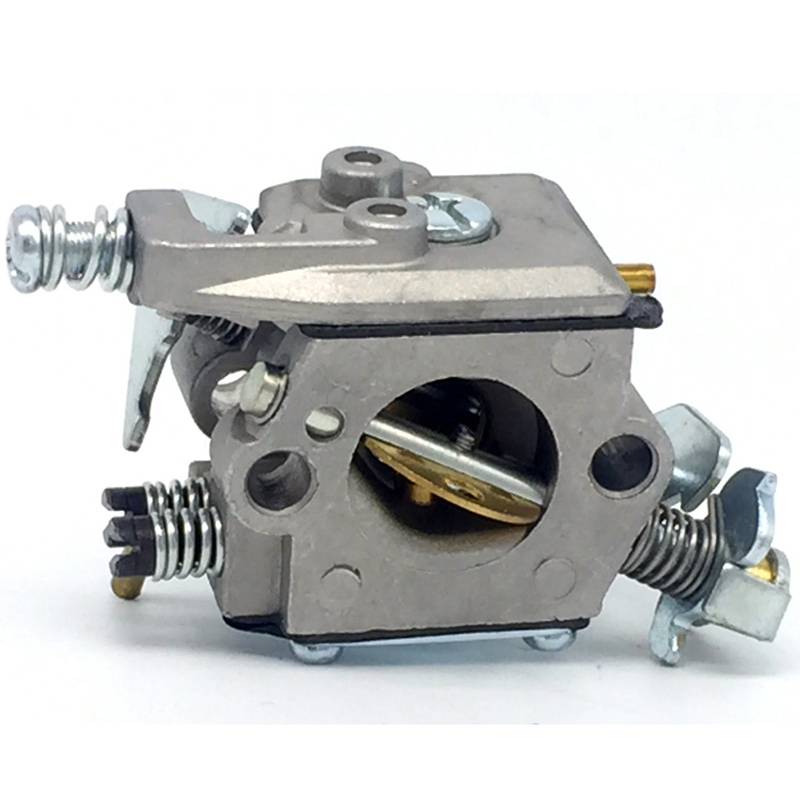

Во время эксплуатации бензопилы нужно следить за тем, чтобы под ее корпус не просачивалась пыль, опилки и мелкий мусор. В противном случае они быстро засорят карбюратор и заблокируют его работу.
