Бензиновая виброплита. Устройство и характеристики

Как выбрать оптимальную?

Перед выбором и покупкой виброплиты обращайте внимание на такие детали:

• Технические характеристики, документация завода-изготовителя;
• Размер опорной плиты — напрямую влияет на силу вибрации. Мощный аппарат с широкой плитой движется быстрее. Если же рабочая поверхность небольшая — получается мощный и более долговечный агрегат, но производительность при этом уменьшится.
• Конструкция рабочей части плиты — рельефная и тяжелая плита подойдет для работ по грунту сильной и средней сыпучести; гладкая плита с небольшим весом — идеальный вариант для асфальта.
• Частота вибрирования (число повторений) — чем чаще колебания, тем качественнее трамбовка.

• Амплитуда вибрирования (сила удара) — чем сильнее воздействие на поверхность, тем мощнее агрегат и больше глубина уплотнения грунта.
• Производительность — способность агрегата производить определенный объем работы. От этого параметра зависит скорость обработки поверхности.
• Экономичность — расхода топлива или электрической энергии важный параметр, так как влияет на окупаемость аппарата.
• Наличие системы орошения — если такая система есть, работать удобнее. Вязкий грунт не прилипает к рабочей плите агрегата, а уплотнение получается более качественным.
• Реверс двигателя — необходимо на работах в узких проходах и траншеях, в остальных случаях, переплачивать за данную функцию нет смысла.

Роль ручки управления в устройстве вибпроплиты

В таком устройстве как виброплита, когда рынок пестрит разнообразными моделями, часто отличающимися лишь дизайном, важно подумать о безопасности работников. Честно говоря, лучше, если модель вообще будет без ручки

Но такие аппараты прилично скажутся на вашем кошельке и весить будут от 700 кг, зато управление осуществляется удаленно. Если ручка присутствует, то необходимо проследить, чтобы она комплектовалась виброзащитной накладкой.

Устройство виброплиты не предполагает сложных схем и механизмов действия

Но так как это оборудование, нередко активно использующееся в тяжелых условиях, необходимо уделять внимание и должному уходу за ним. Замена фильтров виброплиты, свечей, масла, вовремя пройденное техобслуживание — и ваша виброплита прослужит верой и правдой очень много лет

Устройство виброплиты Bomag

Виброплита – это строительное оборудование, которое используется для уплотнения различных сыпучих материалов, например, рыхлого грунта, песка, гравийно-щебневой смеси. Ее применяют при укладке тротуарной плитки, строительстве дорог, уплотнении почвы на застраиваемом участке и для выполнения еще целого ряда других работ. Эксплуатируемое в сравнительно тяжелых условиях оборудование может выйти из строя в самый неподходящий момент. Случается это по самым разным причинам. При этом многие поломки можно устранить самостоятельно, не прибегая к помощи специалистов сервисного центра. Чтобы своими руками провести ремонт, необходимо разобраться в конструкции рабочего агрегата, а также ознакомиться с наиболее частыми поломками и их причинами.

Характеристики бензиновых виброплит

В зависимости от установленного привода, существует разделение виброплит на дизельные, электрические и бензиновые. Модели, оснащенные бензиновым двигателем, являются наиболее распространенным вариантом, поскольку имеют относительно невысокую стоимость и просты в обслуживании. Двигатель внутреннего сгорания, установленный в бензиновых виброплитах, имеет высокую мощность и производительность. В связи с этим, это устройство отлично справляется с большими объемами работ. К тому же независимая работа, не требующая подключения к электросети, позволяет эксплуатировать виброплиту в процессе различных дорожных и ландшафтных работ. Значительный вес устройства обеспечивает достаточную глубину уплотнения.

Конструкция устройства представляет собой опорную плиту, с закрепленным на ней эксцентриком, который и является источником вибраций. Вращательные движения эксцентрика обеспечивает клиноременная передача. Максимальная величина центробежной силы составляет 30 кН. Степень уплотнения зависит от мощности двигателя и от величины эксцентрика. Вес бензиновых виброплит с двигателем бывает от 50 кг до полтонны. Легкие модели виброплит имеют четырехтактный одноцилиндровый мотор, а тяжелые модели оснащены двухцилиндровым двигателем, имеющим дополнительную систему охлаждения.

Как правило, бензиновые виброплиты являются популярным инструментом на строительных площадках, широко используются при проведении дорожно-ремонтных работ, при прокладке автодорог, путей для железнодорожного транспорта и трамваев. Оборудование находит свое применение и при благоустройстве территории, в том числе, при создании тротуаров, пешеходных дорожек и спортивных площадок. Виброплита является удобным, надежным и эффективным инструментом, который к тому же безопасен в работе. Отличаясь компактными размерами и легкостью в эксплуатации, бензиновые виброплиты нередко могут заменить катки при проведении работ.

Как самому сделать виброплиту?

Для выполнения этой работы есть два главных довода. Первый — экономия средств, поскольку бюджет изготовления данного механизма обычно не превышает 10-12 тысяч рублей. При этом самая дешевая виброплощадка вам обойдется не дешевле 17 тыс. рублей.

Вторая причина — желание поработать своей головой и руками, доставляющее удовольствие от процесса творчества.

Поскольку конструкций данной машины относительно простая, то сделать виброплиту своими руками сможет каждый, у кого есть сварочный аппарат, болгарка и дрель.

Главным узлом всей конструкции является двигатель с эксцентриком. Лучше купить готовый однофазный площадочный вибратор российского производства марки ИВ-98Е. У него в одном блоке находится электромотор и эксцентриковый мал. Цена этого механизма составляет около 7 000 рублей.

Вторую часть машины – рабочую платформу можно сделать из стального листа толщиной не менее 8 мм и размером 50х80 см. Его передний и задний края нужно отогнуть на 10 см для того, чтобы виброплита не цеплялась за грунт. Для этого по линии сгиба делают пропил болгаркой на глубину 6 мм после чего отгибают край ударами молотка.

Пропил заваривают сваркой и приступают к установке креплений для вибратора. Для этого можно использовать два отрезка швеллера №10 или 12.

Разметив на швеллере точки установки двигателя, их высверливают дрелью, после чего мотор закрепляют с помощью болтов. Если вы не планируете в дальнейшем снимать вибратор, то лучше не пользуйтесь резьбовыми соединениями, а сразу приварите электросваркой станину мотора к платформе.

Для того, чтобы самодельная виброплита не оказывала негативного действия на руки,ееручку нужно прикрепить к платформе через энергопоглощающие прокладки.

Для этой цели подойдут стандартные резиновые подушки для двигателя ВАЗ, а также парочка мягких эластичных прокладок, которые можно купить в магазине строительного крепежа.

Полезное видео по теме:

TivD_a1CKI0

Характеристики виброплит

Виброплиты характеризуют следующими показателями:

• масса механизма;
• вибрационное усилие;
• размер рабочей поверхности;
• тип двигателя и его мощность.

Масса, усилие и размер виброплиты характеризуют качество уплотнения, выдаваемое ею в итоге. От мощности мотора зависит легкость выполнения работ – чем ниже мощность, тем большее усилие требуется прикладывать для утрамбовки.

По массе механизма все модели делят на:

• легкие – до 75 кг;
• универсальные – от 75 до 90 кг;
• среднетяжелые – от 90 до 140 кг;
• тяжелые – от 140 кг.

Для разных типов работ подходит механизм с разной массой. Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Вибрационное усилие – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. Размер рабочей поверхности – показатель давления на единицу обрабатываемой плоскости. Чем меньше рабочая поверхность, тем большее давление на одну единицу создаст виброплита при работе. Данный коэффициент соотношения не должен превышать показатель 0,3. Следовательно – чем меньше рабочая поверхность, тем эффективнее справляется со своей задачей механизм.

Следует заметить, что рабочие поверхности также характеризуют по типу используемого материала – чугун или сталь. В данном контексте виброплиты с чугунным основанием гораздо эффективней, так как площадь их рабочей поверхности меньше, чем у моделей со стальным основанием.

Не меньшее значение имеет и мощность двигателя. Этот показатель определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. При запуске виброплиты она сама тянет себя вперед, не требуя дополнительного усилия. Если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Вывод: чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого управляющий ею человек.

Лучшие электрические виброплиты

Лучшими электрическими плитами выбраны следующие изделия:

• Вибромаш ВИ-99 В;
• SHATAL PC-1443;
• КРАСНЫЙ МАЯК ВУ-05-45.

Далее расскажем, в чем их особенности, и какими преимуществами модели обладает перед другими электрическими виброплитами.

Вибромаш ВИ-99 В

Виброплиты являются простыми и примитивными конструкциями, и многие строители могут сделать их самостоятельно. Самая важная деталь — вибромотор, и Вибромаш ВИ-99 В является очень выгодным приобретением. Во-первых, вы экономите ваши финансы на покупке виброплиты, а во-вторых — с помощью обычного мотора вы сделаете плиту в зависимости от потребностей и особенностей строительного процесса. Отечественный производитель позаботился не только о производительности, но и о надежности. К устройству в комплекте идет подробная инструкция по эксплуатации, чтобы пользователь избежал ошибок и не подверг себя опасности.

Производитель	Россия
Особенности модели	вибромотор самостоятельно изготавливает плиту
Мощность, в Вт	500

Цена: от 6999 до 8729 рублей.

Плюсы

• высокий уровень мощности;
• учет особенностей процесса;
• создание собственных плит;
• надежность конструкции;
• наличие подробной инструкции по эксплуатации.

Минусы

не найдено.

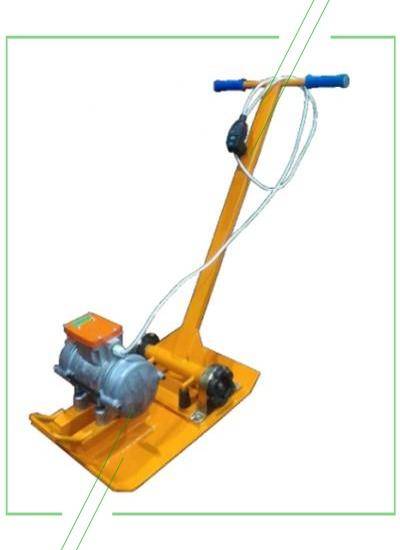

виброплита Вибромаш ВИ-99 В

SHATAL PC-1443

Еще одна модель от китайского производителя, но уже в категории электрических виброплит. Компания предлагает также бензиновые и дизельные модели, отличающиеся прочностью и мощностью конструкции. Уникальная система снижения вибрации обеспечивает полный контроль за осуществляемыми работами, а также гарантирует безопасность пользователя.

Мощность устройства	3 л.с.
Страна	Китай
Характеристики и особенности	прочность конструкции, работа от сети 220 В

Цена: от 114000 до 120000 рублей.

Плюсы

• работа от электричества;
• контроль за вибрациями и система их снижения;
• повышенные показатели безопасности;
• скорость уплотнения составляет 25 м/мин.

Минусы

не найдено.

виброплита SHATAL PC-1443

КРАСНЫЙ МАЯК ВУ-05-45

Профессиональная виброплита по доступной стоимости. Справляется в основном с сыпучим грунтом, например, с песком. Станет незаменимым устройством на даче и на приусадебном участке. Без труда трамбует на глубину до 15 см, имеет легкий вес и отличается маневренностью. Мощность составляет 0,5 лошадиных сил, и в соотношении стоимости и качества по назначению виброплита считается одной из самых лучших современных моделей.

Производитель	Россия
Особенности модели	лаконичный форм-фактор
Мощность, в Вт	0,5 л.с.

Цена: около 25000 рублей.

Плюсы

• простота использования товара;
• качественная сборка частей;
• стабильная мощность;
• продолжительный эксплуатационный период;
• подключение к обычной бытовой розетке;
• маневренность и управляемость;
• работа с сыпучими грунтами и песком;
• легко найти в продаже.

Минусы

не найдено.

виброплита КРАСНЫЙ МАЯК ВУ-05-45

Принцип работы и характеристики устройства

Устройство виброплиты довольно простое. На тяжелой платформе устанавливается вибратор, сверху которого расположен двигатель. Двигатель с вибратором соединяются с помощью муфты и клиноременной передачи.

Таким образом, двигатель создает вращательные движения, которые передает вибратору, преобразующему их в колебательные.

Эти движения передаются плите, а затем материалу, который утрамбовывается, частицы начинают двигаться и заполняют все пустоты в насыпи.

В результате получается очень плотное ровное покрытие. Если виброплита имеет задний ход, это позволяет работать в траншеях и узких котлованах.

Рабочая плита может быть стальной или чугунной. От качества материала, из которого она изготовлена, зависят ее характеристики. Если чугун низкого качества, то при работе по песку и гравию плита может покрыться трещинами.

Вибрационное усилие определяет, насколько плотно будет утрамбовываться поверхность. При одинаковой массе виброплита с более высоким вибрационным усилием будет утрамбовывать поверхность лучше. Поэтому для более плотных поверхностей следует выбирать механизм с самым высоким показателем.

Машины, имеющие показатель ниже 10кН не годятся для утрамбовки асфальта. Для укладки тротуарной плитки виброплиты, имеющие вес от 75 до 90 кг не должны иметь вибрационное усилие свыше 18-20 кН, иначе плитка будет вдавливаться в основание и может даже разрушиться.

Основной ее недостаток – наличие электрической сети. Радиус действия такой ограничен расположением источника электрического тока и длиной шнура. Бензиновый двигатель удобный в применении.

Мощность двигателя влияет на передвижение виброплиты. Чем выше этот параметр, тем легче работать с плитой. Плита с мощным двигателем сама передвигается. Если мощность недостаточна, то плита может зарываться в грунт, особенно под уклон.

Основным параметром виброплиты является ее масса, именно на него надо обращать внимание при выборе нужной модели и подборе комплектующих, чтобы сделать ее своими руками. Согласно этому параметру модели делятся на четыре класса:

Класс	Масса, кг	Максимальныйслой поверхности, см	Применение
Легкие	75	15	Ландшафтные работы, утрамбовка тротуарной плитки, укладка демпфирующих полиуретановых ковриков
Универсальные	75-90	25	Ландшафтные работы, ремонт покрытия дорог и ямочный ремонт на асфальте
Среднетяжелые	90-140	60	Укладка слоями дорожного покрытия, засыпка траншей вокруг фундамента
Тяжелые	140 и выше

Виброплиты отличаются направлением движения во время утрамбовки. Они могут быть прямыми и реверсными. Прямые двигаются лишь вперед. Если необходима повторная утрамбовка, то надо разворачиваться и повторять утрамбовку, что ведет к значительным временным затратам.

Реверсный ход дает возможность заднего хода, поэтому увеличивает качество виброутрамбовки и сокращает время работы. Реверс применяется на плитах весом не менее 100 кг.

Полезной функцией для виброплиты является наличие системы орошения. Без нее плита может прилипать к грунту, особенно к асфальту. Единственно, следует следить, чтобы вода не попадала на двигатель.

Чтобы продлить срок службы механизма, ремни и муфту надо защитить специальным кожухом. При наличии кожуха в механизм не будут попадать частицы утрамбовываемой поверхности, что исключит поломку машины.

Смотрите нашу видео-подборку по теме:

Разновидности и критерии выбора

На рынке представлен широкий ассортимент подобных инструментов. Они отличаются по комплектации, базовым характеристикам (тип двигателя, вес и мощность), а также по назначению в работе. При выборе конкретной модели следует учитывать цели и объем работы, особенности конструкции.

По типу двигателя

Виброплита может быть оснащена топливным (бензиновый и дизельный) или электрическим двигателем. Устройство, работающее от сети, имеет стоит дешевле и экономичнее в обслуживании. Главный минус такого инструмента – небольшая мощность, а также необходимость подключения к источнику энергии.

Бензиновые и дизельные виброплиты имеют большую мощность, подходят для работы в зимнее время года при отрицательной температуре поверхности, воздуха. Обладают высокой износостойкостью, просты в обслуживании и не зависят от наличия сети.

Мощность двигателя

Этот параметр определяет, с какой скоростью и плавностью виброплита будет двигаться по сложным поверхностям, например, наклонным или из вязкого материала. Измеряется в лошадиных силах или ваттах. После запуска устройство автоматически тянет себя вперед, поэтому не требуется прикладывать дополнительного усилия. Чем выше мощность двигателя, тем эффективней аппарат будет подниматься на подъемах, снижается риск зарывания в рыхлом грунте.

По весу

От массы инструмента напрямую зависит качество работы. Чем выше масса и размер устройства, тем сильнее он трамбует сыпучий материал. В сочетании с высокой мощностью двигателя практически не требуется прикладывать физических усилий. В зависимости от веса выделяют следующие виды виброплит:

• легкие, до 75 кг;
• универсальные – 75-90 кг;
• средней тяжести – 90-140 кг;
• тяжелые – 140 кг.

Промышленные виброплиты могут весить и более 200 кг, такие устройства имеют высокую цену и не используются для бытовых задач. Выбор модели по этому параметру следует выбирать в зависимости от типа работ. Чем плотнее требуется усадка и прочнее сыпучий материал поверхности, тем тяжелее должен быть аппарат.

По вибрационному усилию и площади рабочей поверхности

Вибрационное усилие – это мощность толчка, которая передается от вибрационного устройства к рабочей поверхности плиты. Чем выше этот показатель, тем с более плотными материалами можно работать. Он напрямую зависит от размера плиты. Большие по площади рабочие поверхности создают меньшее давление на конкретный участок работы. Средний коэффициент вибрационного усилия – 0,3. Именно поэтому рекомендуется выбирать аппарат с небольшой или средней по площади плите.

На результативность работы влияет и материал рабочей поверхности. Она может быть выполнена из чугуна или стали. Рекомендуется выбирать именно первый вариант, так как чугунные модели всегда имеют меньшую вибрационную плиту.

По назначению

При выборе аппарата следует учитывать, для какой задачи он требуется. Выделяют два основных типа виброплит по характеру работы:

• для укладки тротуарной плитки, щебня, асфальтного покрытия. Имеет большую площадь рабочей поверхности. Изготовлена из стали, есть закругленные края для повышения качества уплотнения на стыках, в углах, рядом с бордюрами и столбами. В профессиональных моделях есть система орошения для увлажнения поверхности, что позволяет избежать налипания асфальта или бетона.
• Виброплиты для трамбовки грунта и песка имеют массивную рабочую зону. Для стабильности работы ее изготавливают рифлёной, в качестве материала применяют чугун. Устройство обладает мощным вибрационным механизмом, что позволяет добиться высокого уровня колебаний.

Для конкретных целей разработаны специализированные устройства для трамбовки. К ним относят виброногу, пневмотрамбовку и виброуплотнитель бетона. Они отличаются небольшими габаритами, а также возможностью использования на ограниченной площади. Например, виброногу удобно применять на заставленной строительной площадке или в помещении.

Как устроена виброплита

Двигатель

Приводит в движение рабочие органы виброплиты. Чаще всего используется бензиновая виброплита купить которую не составит труда.

Эксцентриковый вибровозбудитель

Узел, создающий вибрационные колебания.

Плита основания

Осуществляет непосредственное воздействие на уплотняемый материал.

Центробежная муфта

Соединяет вал двигателя с валом эксцентрика в тот момент, когда число его оборотов достигает рабочих значений. Позволяет запустить мотор без нагрузки.

Вспомогательная рама

Служит основанием для двигателя. Связана с плитой основания через амортизаторы.

Ременная передача

Передает крутящий момент от вала двигателя к валу вибровозбудителя.

Ручка оператора

Предназначена для управления машиной, присоединена к вспомогательной раме.

Различные аксессуары и комплектующие

Бак для воды (необходим для трамбования горячего асфальта), амортизирующий коврик (используется при уплотнении хрупкой плитки), колесный комплект, электростартер, виброгасящие перчатки, пульт дистанционного управления и пр.

Виброплита: основные виды, различия, достоинства и недостатки

Виброплиты разделяются по нескольким показателям. Первый из них – это тип двигателя. В зависимости от того, какой двигатель установлен на агрегат, плиты бывают:

• бензиновые;
• дизельные;
• электрические.

Поступательная виброплита с дизельным приводом для уплотнения грунта, асфальта и щебня.Виброплита электрическая 220 В – это самый дешевый и доступный вариант. По техническим критериям она несколько уступает двум другим видам, так как имеет небольшой вес и невысокую степень трамбовки. Более всего эта модель подойдет для использования на частном участке, в сельском хозяйстве, в ландшафтных работах. Недостатком ее является обязательное наличие источника электропитания и ограничение радиуса действия длиной шнура.

При отсутствии источника электричества или невозможности подключения к электросети стоит купить виброплиту бензиновую. Она дороже электрической, но не имеет ограничений по условиям эксплуатации. Ее несложно транспортировать и перемещать. Дизельное топливо дешевле бензина, но сам двигатель стоит дороже. Дизельные агрегаты наиболее мощные, они чаще используются на строительных площадках. Недостатком дизельной виброплиты является значительный уровень шума во время работы и высокая стоимость.

Обратите внимание! Мощность двигателя напрямую влияет на передвижение плиты. При высоких показателях агрегат передвигается сам. Если мощность низкая, то плита может зарываться

Этот недостаток усугубляется, если трамбуется слой мелкозернистого материала

Если мощность низкая, то плита может зарываться. Этот недостаток усугубляется, если трамбуется слой мелкозернистого материала.

Бензиновые виброплиты — очень маневренное приспособление благодаря своим компактным габаритам.

Разделяются виброплиты и по назначению: для трамбовки асфальта и уплотнения грунта. Первые отличаются наличием в их конструкции устройства для подачи водного орошения. Оно необходимо для смачивания, влажная поверхность исключает налипание на основание. Поверхность такой вибрационной плиты гладкая, края скругленные.

Агрегат для утрамбовки грунта более тяжелый, фактура поверхности плиты рельефная.

Различают машины с поступательным движением и реверсные. Поступательные двигаются в одну сторону и имеют один дебаланс. У второго типа виброплит возвратно-поступательное направление передвижения. В них два дебаланса, поэтому они могут двигаться в разные стороны. Управляются виброплиты вручную или же дистанционно. Последний вариант удобен и безопасен, но цена на него гораздо выше.

Виброплита с электродвигателем менее функциональна, она имеет малый вес и низкую степень трамбовки.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма. По весу устройства для вибротрамбовки распределяются таким образом:

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Виды виброплит, исходя из их массы

Одной из наиболее важных отличительных черт всех моделей виброплит является её вес. Данный параметр определяет 70% продуктивности устройства.

1. Легкий тип. Данные модели имеют массу до 70 килограммов. Отлично подходят для домашнего использования и приведения в порядок придомовой территории. Максимальная толщина уплотняемого грунта составляет 15 сантиметров. Часто используются для укладки тротуарной плитки.
2. Средний тип — образы с массой от 91 до 140 килограммов. Применяются во время укладки части дорожного покрытия. Максимальная толщина уплотняемого грунта не должна превышать 25 сантиметров.
3. Тяжелый тип – устройства с плитой массой от 141 кг. Данные модели используются для укладки многослойного дорожного покрытия. Максимальная толщина уплотняемого грунта может достигать 60 см.

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.

Техника безопасности для проведения работ

При уплотнении грунта пневматической грунтовкой и использовании ее для остальных материалов следует вначале пройтись по правилам техники безопасности.

Из тех рекомендаций, что уже существуют, запомните следующие:

1. Для безопасной работы оператор должен обязательно прикрыть тело и лицо при помощи средств индивидуальной защиты, а именно наушников, очков, каски, прочной одеждой и обувью.
2. Если работы будут проводиться на небольшой горке, то оператор и остальные работники обязательно должны находиться выше устройства. Работу при этом следует выполнить сверху вниз.
3. Запрещается оставлять работающее устройство без присмотра. При работе мастер обязательно должен находиться сзади устройство и постоянно его контролировать, двигаясь рядом.
4. Запрещено работать вибрационной плитой в помещениях или на местности, где рядом есть пожароопасные или легковоспламеняющиеся предметы.

5. Если работы будут выполняться на краю траншеи, оврага или котлована, то человек может находиться на минимально допустимом расстоянии от обрыва, но не ближе.

6. Чтобы дополнительно ускорить устройство, нельзя прикладывать силу, это строго запрещено.
7. Для того, чтобы повернуть устройство, следует использовать лишь одну руку.
8. До того, как будут начаты работы, всю технику следует заранее осмотреть и убедиться, что на ней нет никаких повреждений. Если есть какие-то внешние дефекты, то их следует обязательно убрать заранее.
9. Чтобы предотвратить появление травм, держите ноги и руки на небольшом расстоянии от рабочей поверхности устройства.
10. Если по какой-то причине устройство упало на блок, то для начала его следует выключить. Лишь после этого вы можете начать поднимать его и приводить в рабочее состояние.
11. Строго запрещено выполнять работы в состоянии наркотического, алкогольного или психотропного опьянения.
12. Нельзя работать без отдыха долгое время. После того, как вы будете 40 минут выполнять трамбовку, следует сделать перерыв на 10 минут, чтобы разгрузить оборудование и мастера.

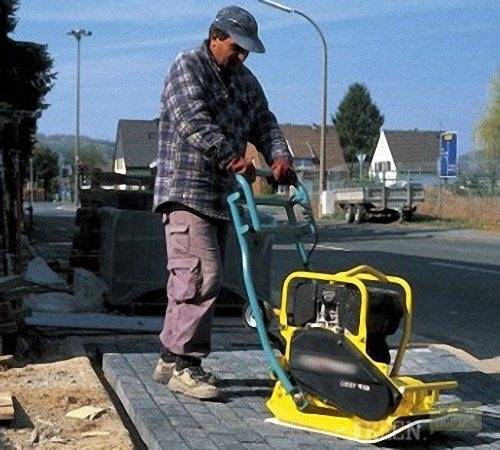

Особенно внимательно работайте с вибрационной плитой, которая имеет кнопку плавного пуска, так как если работа будет выполнена в замкнутом помещении, то куда безопаснее для человека будет использовать модели с дистанционным управлением. Естественно, что такие устройства стоят дороже, но они полностью оправдывают свою стоимость. Утрамбовывание вибрационной плитой помогает справляться с любыми задачи, которые связаны с уплотнением сыпучих материалов. Чтобы получить высококачественный результат, следует учитывать особенности конкретных поверхностей, а еще рассчитывать подходящую толщину для слоя

Загрязненный воздушный фильтр

Загрязненный воздухоочиститель ограничивает поток воздуха, поступающего в карбюратор, что ведет к перебоям в работе двигателя. Для продолжения полноценной работы двигателя, воздухоочиститель необходимо регулярно прочищать.

• Отверните гайку и снимите крышку воздухоочистителя. Открутите вторую гайку и выньте фильтрующие элементы.
• Промойте губчатый фильтрующий элемент, используя раствор бытового моющего средства в теплой воде. После тщательно его просушите. Смочите фильтрующий элемент чистым моторным маслом и отожмите его избыток.
• Очистите бумажный фильтрующий элемент сжатым воздухом (направляя его изнутри наружу), либо просто постучите им несколько раз по твердой поверхности.
• Соберите воздухоочиститель в обратной последовательности.
