Мангал своими руками

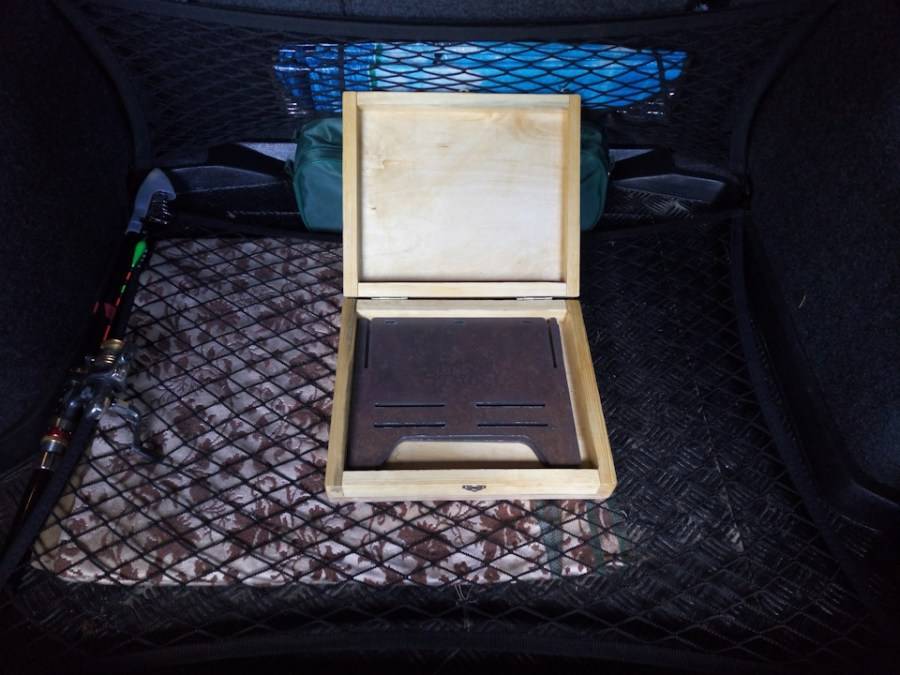

Раскладной-складной переносной мангал в чемодане своими руками

Благодаря особой конструкции переносной мангал в чемоданчике можно разбирать и собирать еще быстрее. Его корпус состоит из двух частей, верхней и нижней. Они являются основой всей конструкции.

Для того чтобы изготовить мангал чемодан своими руками потребуется лист железа (например, кровельного), из которого с помощью ножниц по металлу следует вырезать две выкройки. На них необходимо разметить линии сгиба и просверлить вентиляционные отверстия.

Затем обе заготовки поочередно нужно уложить на край верстака или стола, затем с помощью молотка согнуть их по намеченным линиям таким образом, чтобы получились корытца. Получившаяся заготовка, которая имеет перфорацию только по боковым стенкам, будет нижней частью мангала, т. е. поддоном.

На верхней кромке его передней стенки с помощью треугольного напильника или ножниц необходимо сформировать зубцы, в которые своей передней частью будут вставляться шампуры.

Полностью перфорированное корытце можно использовать в качестве вертикальной ветрозащитной задней стенки, нижний край которой отгибается таким образом, что становится опорой для других концов шампуров.

Для защиты от ветра из того же листа необходимо выкроить и вырезать две боковые заслонки. Внешне они представляют собой прямоугольные пластины, один из верхних углов у которых скруглен.

Монтаж заслонок для раскладного мангала чемодана своими руками следует проводить без дополнительной фиксации, но довольно плотно. Их нижняя часть должна упираться в поддон, а верхняя поджиматься козырьком ветрозащитной стенки.

Как сделать мангал своими руками из кирпича?

Устройство фундамента для очага

Для мангала недостаточно только лишь утрамбовать площадку, которая будет выложена тротуарной плиткой. В этом случае малейшее движение грунта приведет к разрушению сооружения. Чтобы этого избежать, необходимо создать полноценный фундамент для конструкции.

1. Выбранное место нужно разметить при помощи колышков и веревки. Для мангала стандартных размеров выкапывается яма со сторонами 120 см. Ее глубина обычно составляет 25 см.
2. После этого устраивается опалубка и заливается раствор. Для его приготовления берется 1 часть цемента и 3 части песка. Чтобы основание получилось прочным, выполняется его армирование. Если используется для этих целей сетка, то ее укладывают в два ряда.

Дальнейшее строительство можно будет продолжать только через 2 недели, за это время фундамент наберет свою прочность.

Кладка первого ряда кирпичей

Для того чтобы мангал был построен в короткие сроки, необходимо на первом этапе разложить кирпичи на основании без использования раствора. Это поможет правильно подобрать половинки и целые блоки. При этом учитываются точные размеры поддона и решетки.

После этого обозначается линия будущей кладки. Она для строителя послужит ориентиром.

Кирпичи перед выполнением работ замачиваются в воде (так как они являются гигроскопическим материалом, то есть способным поглощать влагу). Выполнить такой процесс необходимо за день до основной работы.

Раствор для кладки кирпичей готовится на основании таких же пропорций, как и для фундамента, но только в него еще добавляется гашеная известь. В результате должна получиться смесь, которая будет напоминать густую сметану.

В намеченном порядке укладываются кирпичи на раствор. Промежутки между блоками должны хорошо заполняться смесью.

Для лучшего сцепления кирпичей с раствором по ним легонько постукивают молоточком или ручкой мастерка.

Строительство цоколя очага

Кладку кирпичей выполняют в шахматном порядке. Первоначально выкладываются углы сооружения, а только после этого создаются боковые стены. Все плоскости конструкции необходимо постоянно проверять. Для этого можно использовать отвес и строительный уровень. Проверка проводится через каждые три ряда кирпичей. Это позволит избежать перекоса конструкции.

Армирование кладки выполняется в углах. Для этого применяется металлическая проволока. Если запланировано не выполнять отделку конструкции, то швам придается аккуратный внешний вид.

Создание упоров для жаровни и решетки

Строится мангал из кирпича своими руками постепенно, при этом необходимо не забыть закрепить в кладке металлические уголки. Вместо них можно использовать арматурные стержни.

Закрепляются такие элементы между противоположными стенками мангала. Они послужат упорами для основания топки, которую лучше всего изготовить в виде металлического поддона. Такой вариант будет удобен во время эксплуатации мангала, так как его станет проще очищать от золы.

Когда выполняется кладка в районе топки, то необходимо оставить не заполненные раствором промежутки между кирпичей. Это позволит воздуху, который нужен для процесса горения, свободно поступать к углям или дровам.

Для закрепления в конструкции решетки устанавливаются металлические стержни. Они фиксируются в кладке во время ее создания.

Также для этих целей можно использовать непосредственно сами кирпичи. Для этого их укладывают поперек стены, а не вдоль ее. Нужно проследить, чтобы они выступали внутрь жаровни на одинаковый уровень.

Создание рабочей поверхности

Очень часто для поверхностей используют напольную плитку. Лучше всего выбирать тот материал, который легко мыть. Также он должен быть прочным. Столешница обязана идеально подходить по внешнему виду к созданному мангалу.

После завершения строительства очага рекомендуется не использовать его на протяжении двух недель. За это время он успеет просохнуть.

Решетка для жаровни

Для основания под жаровню необходимо между противоположными стенками поместить металлические уголки или арматурные стрежни. На них и выкладывается основание топки из кирпичей. У нас эту роль играет металлический поддон. Основное условие, чтобы топка легко очищалась от золы.

В районе топки необходимо оставить незаполненные раствором боковые промежутки в кирпичной кладке. Это обеспечит поступление в камеру воздуха. Ведь без притока кислорода процесс горения топлива невозможен.

Основа для жаровни укладывается в пространстве между стенками конструкции. Для этого между ними могут размещаться металлические стержни или уголки, на которые будет выкладываться кирпичное основание. В качестве альтернативы можно использовать и поддон из толстого металлического листа.

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Прочие вариации конструкции

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

Затем сразу привариваются петли. Здесь нужен ассистент.

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Монтируются ножки.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Здесь крепления – дверные петли. Ножки тонкие.

Ещё версия:

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

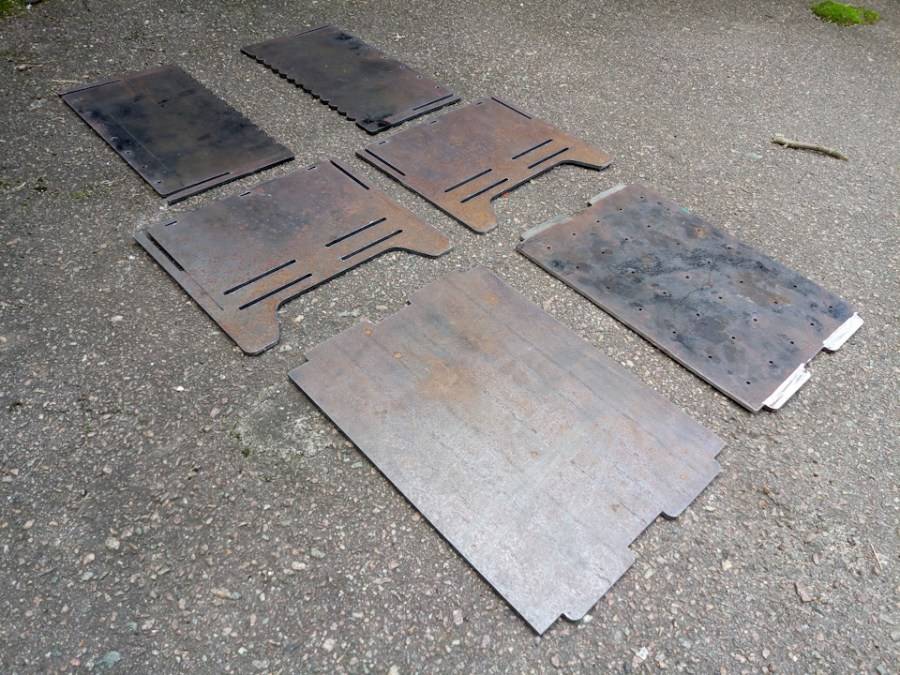

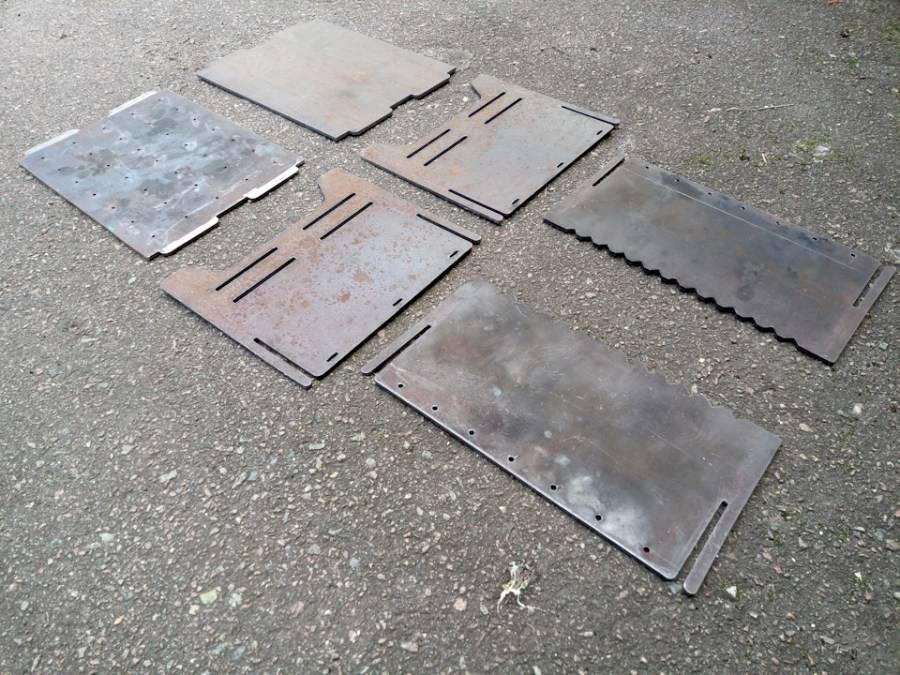

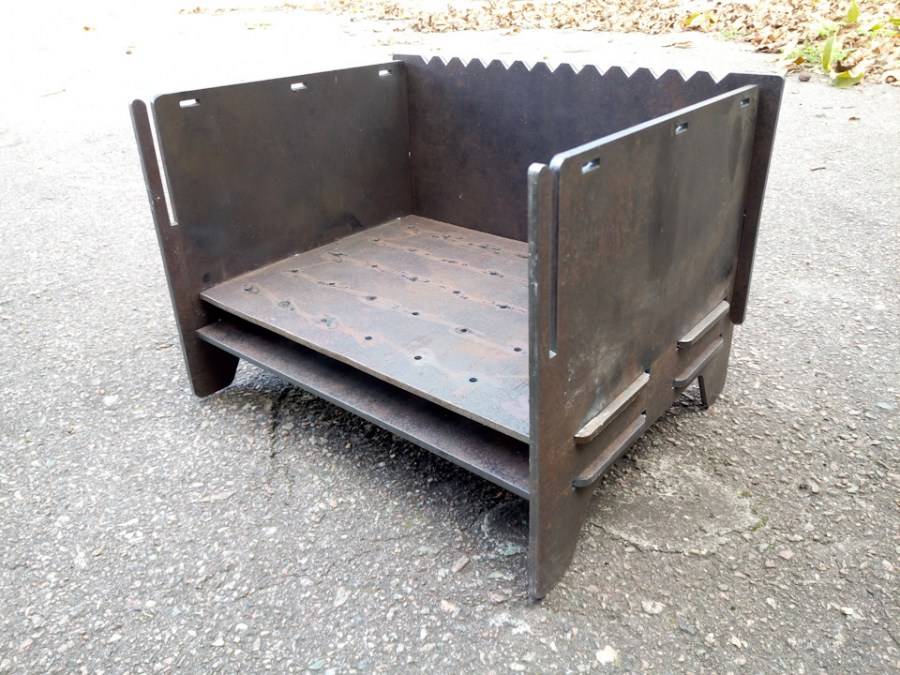

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может – с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

Создание:

1. Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
2. Выкройки переносятся на металл.

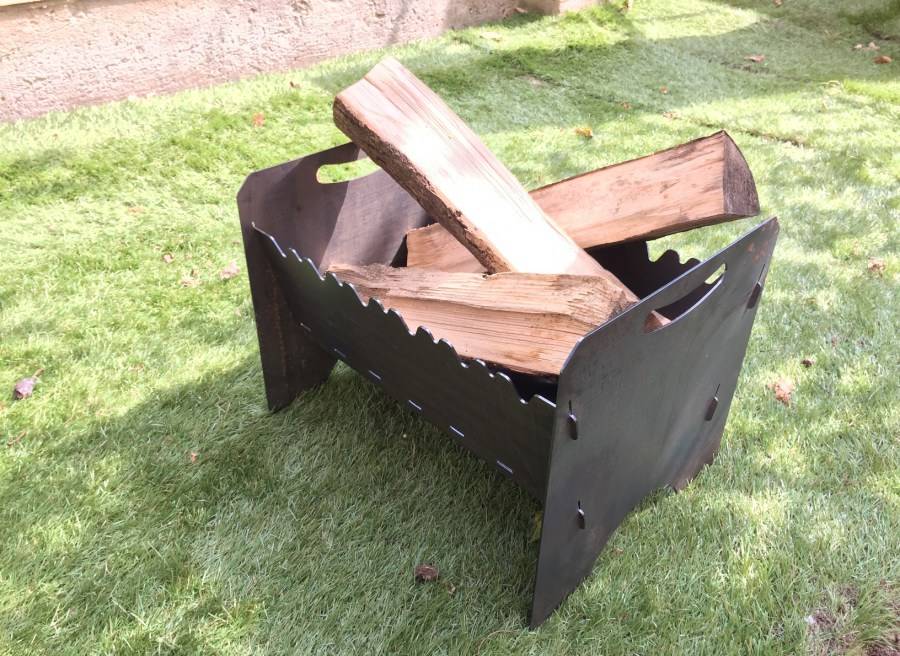

Ещё версии:

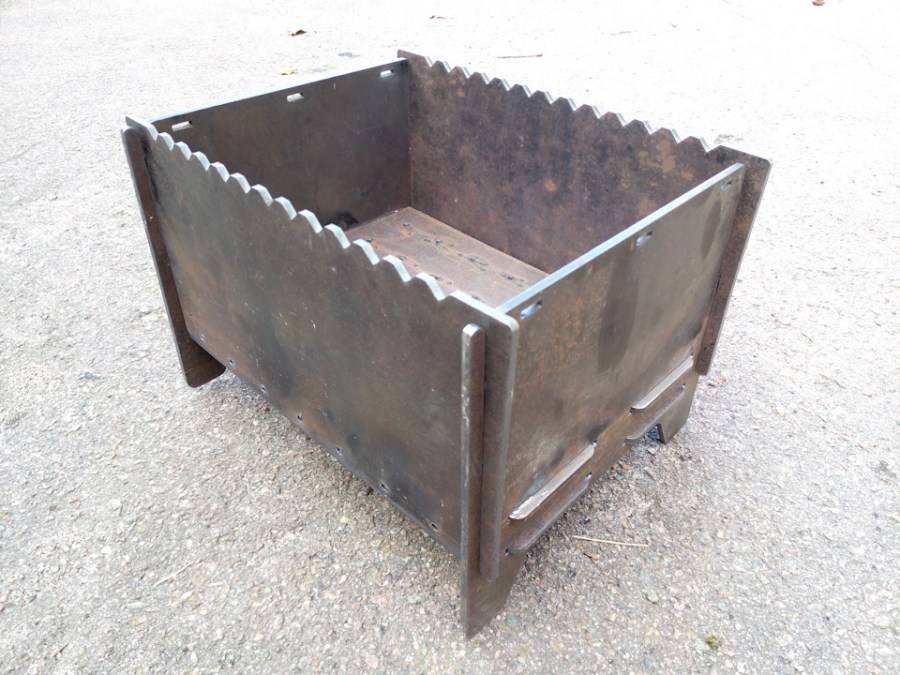

Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.

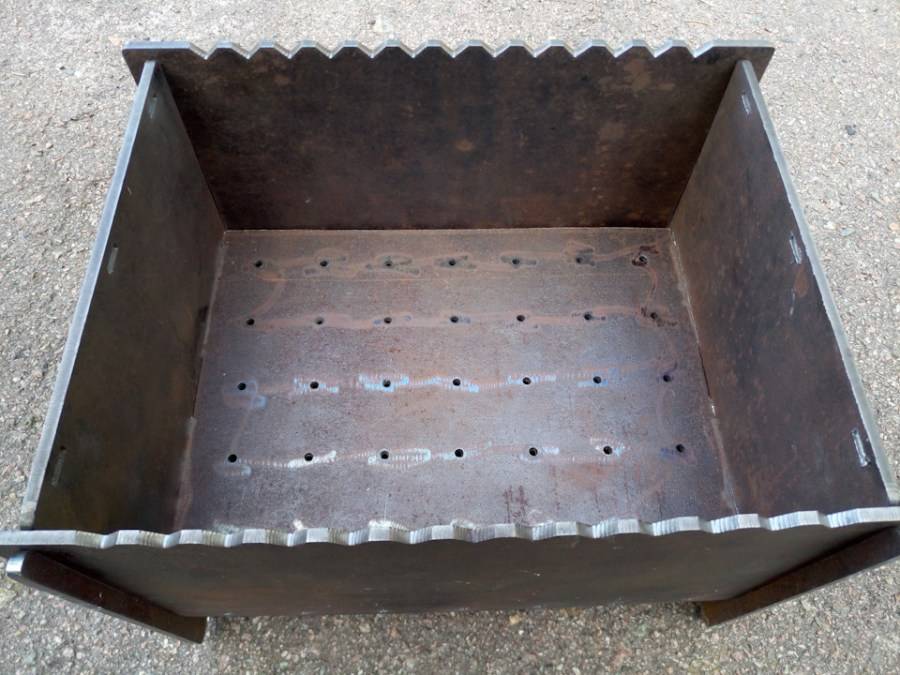

У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.

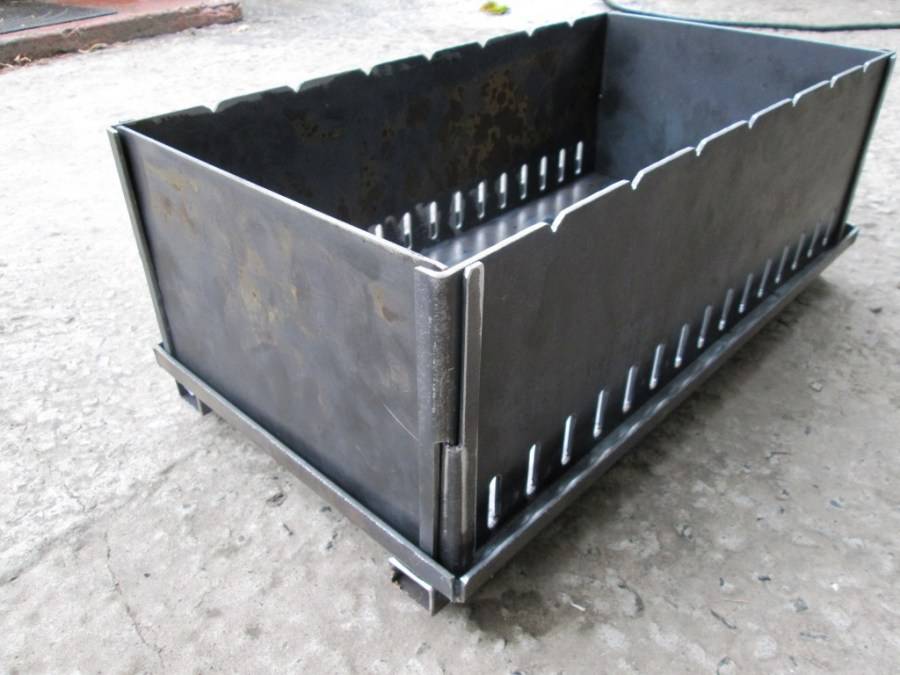

Изготовление мангала без использования сварки

Изготовить мангал своими руками без сварки возможно двумя вариантами: скрепляя при помощи уголков, болтов и гаек или пазов. Мангал с пазами будет очень полезен на природе ввиду простоты сборки и компактности при перевозке.

До начала сборки необходимо запастись следующими материалами:

листовым материалом в требуемом количестве толщиной 2-4 мм;
металлическими уголками для ножек;
инструментами: дрель, болгарка, тиски, молоток и ножовка по металлу.

Порядок выполнения работ:

необходимо сделать чертежи мангала.
на металле делаем разметку для дна и стенок металла.
согласно разметке, разрезаем металл, используя болгарку или ножовку для металла.
для простоты сборки подогните низ боковых стенок при помощи тисков и молотка.
у длинных стенок аналогичным способом подогнуть и края примыкающие к коротким стенкам.
на боковинах и ножках выполняем пазы для соединения между собой.
на длинных стенках выполняем щели под шампуры (желательно 2 типов 4 см и 7 см). Прорези разной глубины рекомендуется делать для возможности регуляции жара подаваемого на продукт приготовления, путем расположения его ниже или выше над углями.
по низу длинных сторон дрелью делаем отверстия диаметром около 12 мм.
полезно и удобно будет сделать ручки для переноса на более коротких стенках.
и наконец собираем получившуюся конструкцию.

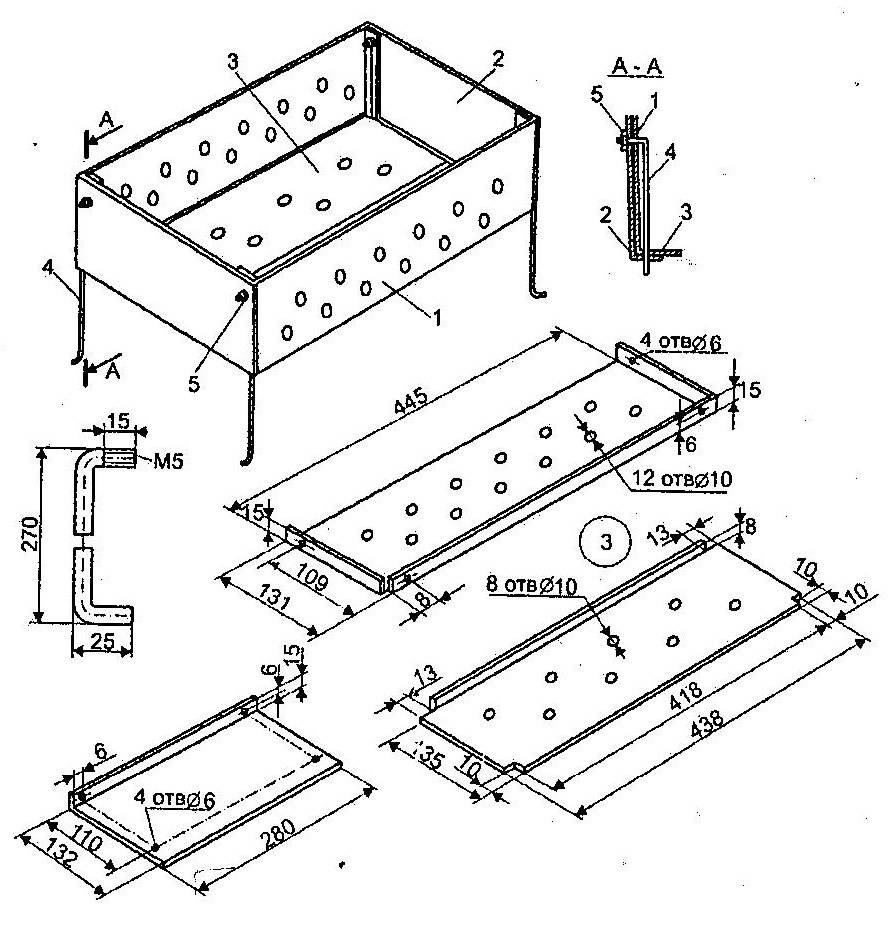

Пример чертежа разборного мангала приведен на фото ниже и в конце статьи в галерее. Это конечно не единственный вариант и множество других вариантов можно найти на просторах интернета.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю

Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Перечень необходимых материалов

Конструирование мангалов на даче своими руками может выполняться из разнообразного материала:

• фундаментные железобетонные блоки. Данный материал считается одним из самых доступных. Установив несколько блоков их можно облицевать огнеупорным кирпичом. За счет такой организации тепло от тления углей будет дольше сохраняться, а если с наружи блоки обложить природным камнем, конструкция приобретет еще и прекрасный внешний вид.
• природный камень. Материал прекрасно сохраняет тепло, но для конструирования мангала из данного сырья, нужно будет много времени, так как появляется необходимость подбора камня с примерно одинаковыми размерами.
• красный огнеупорный кирпич.

Подобный материал идеально подходит для конструирования беседок с мангалами своими руками. Также мангал из материала будет прекрасно смотреться во дворе дачного участка. По такой причине многих владельцев интересует, как сделать мангал из кирпича своими руками и что ожидать после завершения конструкции?

Мангалы, изготовленные из красного кирпича, имеют прекрасный внешний вид, отлично сохраняют тепло и не боятся прямого воздействия высоких температурных показателей, которые образуются во время топки. Но чтобы подобную работу провести правильно, необходимо иметь опыт работы по кладке.

Сделать мангал своими руками можно из металла. Такое сырье считается не менее популярным, чем кирпич. К преимуществам подобных изделий можно отнести, невысокую стоимость материала, легкость изготовления и небольшие физические затраты. Часто для изготовления используют листовой металл, газовые баллоны и металлические бочки. Такие изделия как баллоны и бочки могут лежать у вас на участке в сарае как ненужный хлам.

О том, как сделать мангал своими руками и какой материал больше подходит для создания мы расскажем далее.

Проекты кирпичных мангалов: чертежи, фото

Особенности: длина топливника не должна превышать 1 м — этого достаточно для 8-10 шампуров одновременно. Ширина должна быть сообразна длине стандартного шампура — 47-62 см. Высота жарочной площадки в идеале — чуть выше пояса того, кто будет готовить.

Поскольку стационарный мангал зачастую становится центральным декоративным элементом участка, это следует учитывать при проектировании и выборе места. Его обратная сторона выглядит как сплошная кирпичная стенка, поэтому желательно располагать сооружение так, чтобы с обратной стороны оно не просматривалось. Либо предусмотреть ее декорирование с учетом пожарной безопасности.

Общие советы по строительству

Итак, при строительстве мангала из кирпича своими руками:

• работы ведутся при положительной температуре в сухую погоду;
• материалы складируются рядом с объектом;
• сухие смеси затворяются чистой водой без примесей;
• кирпич кладется с перевязкой швов;
• кладка начинается с углов, их вертикальность проверяется по отвесу;
• горизонтальность каждого кирпича контролируется по шнурке, натянутой между углами;
• для зоны высоких температур используются огнеупорные материалы.

После окончания кладки мангал должен 3-5 дней постоять, чтобы раствор просох и набрал прочность. Перед использованием жаровню рекомендуется 1-2 раза прогревается при небольшом огне.

Мангал из металла своими руками

Очаги создаются не только из кирпича, но также из металла. Для их изготовления используют:

• Сталь.
• Чугун.
• Нержавейку.

Многие могут изготовить мангал из металла своими руками, только для этого необходимо определиться с его конструкцией. Самый простой вариант — это металлический ящик, который будет оборудован симметричными направляющими, предназначенными для шампуров. Также конструкцию оснащают ножками.

Для работы потребуется подготовить необходимый инструмент:

1. Аппарат для сварки металла.
2. Электрическую шлифовальную машинку и отрезной круг для нее.
3. Дрель с набором сверл.
4. Слесарный инструмент.

Используя такой набор достаточно легко можно изготовить разборный мангал. Предварительно необходимо подготовить чертеж с размерами, которые определяются индивидуально. В конструкции также предусматривают колосник с отверстиями по всей поверхности. Они необходимы для обеспечения хорошей циркуляции воздуха.

Изготавливая складной мангал необходимо к исходным размерам прибавить около 3 или 4 см. Эти излишки пойдут на загибы, которые выполняются на днище по двум его большим сторонам, на боковых стенках по высоте и на торцевых деталях в их нижней части для крепления к колоснику.

На сгибах просверливаются отверстия, чтобы можно было использовать болтовые соединения.

Главным преимуществом металлических мангалов является их мобильность, особенно если конструкции способны разбираться. Их можно на участке переместить в любое выбранное время, а также взять с собой, если планируется выездной пикник.

Разборные мангалы сегодня можно приобрести в магазинах. Они изготавливаются из тонкостенной стали и имеют небольшой вес. Такие конструкции обладают коротким сроком службы. В них ни в коем случае нельзя разжигать костер, а можно использовать только угли. Также они рассчитаны на приготовление еды для небольшой группы людей.

Сегодня на частных участках встречаются толстостенные мангалы. Эти конструкции имеют значительный вес. Они отличаются своей долговечностью, а толщина стенок может достигать 7 мм.

Чугунный мангал относится к такому типу очагов. Он имеет высокую прочность.

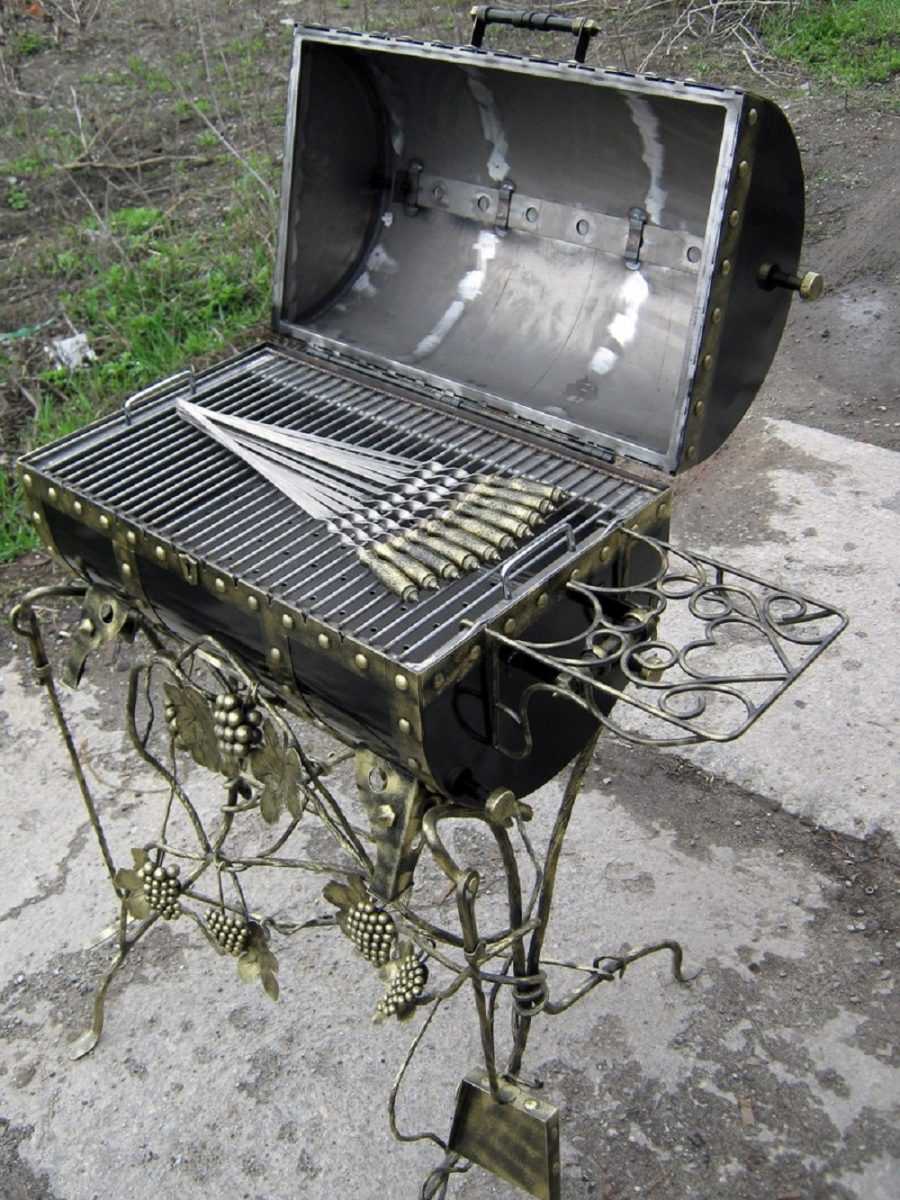

Также нередко встречаются кованные мангалы с крышкой. Эти изделия могут быть передвижными, переносными или стационарными. Главным преимуществом таких конструкций является их красота и защищенность от атмосферных осадков.

Существует еще один вид очага — это . Для его изготовления потребуется одноименное изделие, которое разрезается пополам. Одна часть будет служить крышкой, а другая — днищем мангала. При этом необходимо оставить боковые части баллона. Они послужат защитой от ветра. В конструкции просверливают дырки для воздухообмена и приделываются ножки.

Необходимость отделки изделия

Любая конструкция из металла нуждается в обработке, предохраняющей её от ржавления. Мангал, покрытый специальный составом, прослужит долгие годы и будет выглядеть привлекательно.

Самодельный мангал, покрытый краской, выглядит как заводской

Обычно в качестве средства против коррозии используют краску в виде аэрозоля. К красящему составу для металла предъявляется несколько требований: невосприимчивость и к жару, и к холоду, а также отсутствие в составе вредных веществ, способных испаряться при воздействии высокой температуры. Этими свойствами обладают порошковые термоустойчивые краски, органические эмали с добавлением кремния и обычные термостойкие краски.

На баллоне с краской должна быть пометка «термостойкость»

Наносить краску полагается только на лицевую поверхность мангала. Во внутренней обработке изделия смысла нет, поскольку от непосредственного взаимодействия с огнём эмульсия слезет со стенок.

Краску распыляют только на внешнюю поверхность мангала

Интересные идеи для мангалов

Если цель заключается в создании не только функциональной, но и привлекательной с дизайнерской точки зрения шашлычницы, то советуем обратить внимание на художественную ковку. Конечно, сделать это самостоятельно без специального оборудования и соответствующих навыков невозможно

Или еще вариант: если есть возможность достать переднюю часть старого автомобиля, то ее также можно использовать при изготовлении мангала. Жаровня в такой конструкции помещена в капот. Более того, мангал уже с колесами, поэтому его можно взять с собой на природу (в качестве прицепа, разумеется).

Мангал из авто

Мини-мангал для городских квартир

Вряд ли в городской квартире найдется место для полноценного мангала, но это не значит, что вы должны отказывать себе в хорошем пикнике. Для подобных случаев существует миниатюрный балконный мангал, крепящийся на перила наподобие цветочных горшков. Длина таких конструкций чуть больше полуметра, поэтому они подойдут даже для самых малогабаритных террас и балконов.

При желании балконный мангал можно прикрутить к стене или установить в любом другом удобном месте. Словом, теперь можно насладиться кусом настоящего шашлыка даже не выходя из квартиры.

Мини-мангал для городских квартирМини-мангал для городских квартирМини-мангал для городских квартир

Барбекю из листа металла. Схема и размеры

Для сооружения печи из листовой стали понадобятся инструменты, указанные выше. Вместо бочки или баллона, берут лист металла.

Фото 5. Примерная схема – из листа металла предстоит вырезать такие детали.

• Переносят ранее сделанный чертёж с листа бумаги на металл. При помощи болгарки вырезают детали боковых пластин, крышки и днища.
• Края деталей привариваются сварочным аппаратом. Дрелью делается перфорация на боковых стенках. Расстояние между отверстиями делают не более 50 мм.
• При помощи петель прикрепляется крышка.
• Ножки монтируют из металлических уголков. При желании к ним приваривают столешницу.
• Прикрепляют решётку для жарки и делают надрезы для шампуров.

Аналогично делают разборные модели, только вместо сварки используют болты.

Фото 6. Распиливать лист стали с помощью болгарки следует предельно аккуратно. Для того, чтобы линия распила была ровной, можно использовать другую металлическую полосу.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

• ниша для дров (под решетками);
• ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
• полноценная общая столешница;
• кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Как изготовить мангал самому

Смотря на магазинные варианты становится ясно, что ничего сложного в изготовлении собственного мангала нет. Однако, чтобы сделать его действительно надежным и качественным, необходимо подойти к вопросу максимально ответственно. Первоначально необходимо составить чертежи мангала, они должны учитывать его высоту, ширину, толщину стенок, разъемы для шампуров, примерную нагрузку.

В зависимости от потребностей, мангалы могут быть стационарными и переносными. В первом случае, за счет большого размера можно приготовить большое количество мяса за меньший срок. Он отлично подойдет для дачи. Однако, если выезды на природу не являются чем-то обыденным и повседневным, а собственной дачи нет, вполне подойдет переносной вариант.

Он намного меньше, при желании можно предусмотреть возможность разборной конструкции, чтобы было удобнее транспортировать в машине.

Первоначально необходимо выбрать материал, из которого будет изготовлена конструкция. Мангал из газового баллона является самым распространенным вариантом. Это обусловлено тем, что достать пустой газовый баллон очень легко, его стенки очень прочные и толстые, что делает его идеальным вариантом на роль материала для конструкции.

Все, что необходимо, это разрезать баллон на 2 части вдоль. В результате получится две детали, одна из которых будет служить основой, к которой будут крепиться ножки мангала, а другую можно использовать в качестве крышки.

Рассмотрим пошаговую инструкцию как сделать мангал из листовой стали.

Также для такого мангала может подойти бочка, либо куски листового металла, если есть. Найти такой материал очень легко, к тому же он достаточно прочный, хорошо подходит для мангала. Собрать будет очень легко, нужны будут только простейшие навыки работы со сваркой. В том случае, если есть уголки, можно обойтись совсем без сварки, используя болты.

Первоначально необходимо определиться с основой подготовить ее, почистить. Далее нужно сварить или скрепить каркас, в котором будут располагаться угли.

После того, как каркас будет собран, необходимо прикрепить к нему ножки, на которых он будет устойчиво располагаться

Обратите внимание, ножки стоит делать с дополнительными опорами в виде пластин, это увеличит стойкость конструкции

Далее необходимо в корпусе сделать отверстия, в которых будут располагаться шампуры во время жарки мяса. Для этого подойдет обыкновенная болгарка. После необходимо будет зачистить эти вырезы, чтобы шампуры в будущем не цеплялись за металлические заусенцы.

Заключительным этапом является изготовление крышки. В этом случае все очень просто, необходимо просто приварить стальную ручку к материалу, который будет использоваться как крышка. Необходимо также сделать небольшое отверстие в крышке, чтобы внутрь мог поступать воздух, поддерживая угли.

На фото мангала сделанного своими руками могут быть неаккуратные швы или крепления, в первую очередь важно, чтобы он отлично выполнял свою функцию. Уже после, при желании, его можно довести до идеального внешнего вида, зашкурив поверхность, разместив дополнительные украшения или дополнительно укрепив конструкцию

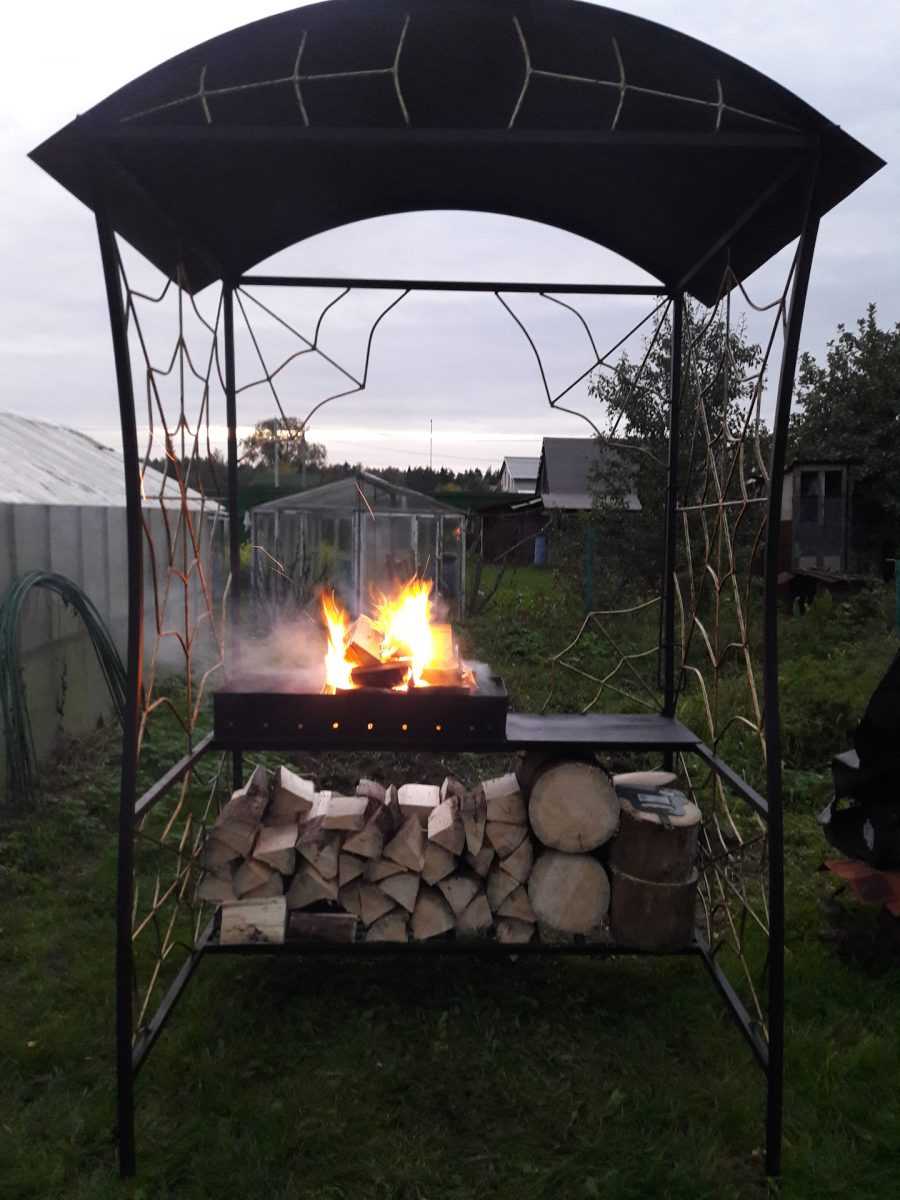

Также можно сделать навес.

Самодельные барбекю из металла

Металлические печи в домашних условиях изготавливают стационарными, складными или разборными. Стационарную печь дополнительно оборудуют полками, складные и разборные модели удобно положить в багажник автомобиля и выехать на природу.

Барбекю из металла несложно сделать самостоятельно, определившись с условиями его использования.

Преимущества металлических изделий

У металлических изделий имеется ряд преимуществ перед вариантами из других материалов:

1. мобильная сборная или складывающаяся конструкция;
2. демократичность печи — возможность использования подручных материалов;
3. лёгкость в обслуживании, компактность при хранении;
4. способность удерживать тепло;
5. прочность.

Недостатки

Стоит отметить и недостатки металлических барбекю:

1. При хранении на открытом воздухе или в помещении с высокой влажностью изделие подвергается коррозии.
2. Печи не предназначены для установки в помещениях.
3. Боковые стенки и дно барбекю быстро прогорят, если его изготовить листа металла толщиной 1—2 мм.

Подборка материалов

Самостоятельное создание металлической конструкции возможно с использованием разных материалов. Здесь главное не ошибиться с металлом. Выбранный вариант должен гарантировать максимальный эксплуатационный период будущей конструкции. В основном, здесь работает одно правило: чем меньше толщина металла, тем меньше срок работы агрегата. По этой причине следует применять материал с хорошей плотностью. Ни в коем случае не задействуйте листы, максимальная плотность которых составляет 1 мм. Из них получится довольно слабая конструкция.

Ещё один пример чертежа:

Чтобы получился материал высокого качества с долгим рабочим периодом, требуется подготовка таких материалов и инструментов:

• Металлических листов. Их параметры и толщина оптимальны.
• Металлических уголков. Из них образуются ножки для аппарата.
• Сварочной техники для соединения компонентов из металла.
• Электродрели.
• Болгарки. У неё должны быть диски, режущие металлы.
• Комплекта электродов.
• Измерительных инструментов: рулетки, уровня, обычной линейки.

Дополнительно проводится подготовка чертежей. Их можно позаимствовать из интернета, можно сделать самостоятельно.
