Уровни автоматизации станков
Обработку деталей на ленточнопильных машинах можно с разными системами управления. От этого зависит производительность, точность резов, качество обработки.
Ручные
Простые станки консольного типа. Чтобы передать давление на деталь от режущей части, применяется усилие со стороны мастера или она опускается под собственным весом. Второй вариант подразумевает под собой наличие в конструкции гидроцилиндра с перепускным клапаном. С его помощью можно регулировать скорость подачи рабочей части. Также мастеру нужно закреплять заготовки на рабочем столе, намечать размеры. Преимущества ручных систем управления:
- Возможность делать точные резки под разными углами.
- Доступная цена.
- Простота ремонта в случае поломок.
Недостатки:
- При работе оборудования появляются вибрации, которые негативно сказываются на его сроке эксплуатации.
- Постоянно настраивать шкивы. С их помощью рабочая часть станка перемещается по направлению к заготовке.
- Невозможно визуально контролировать натяжение режущего полотна.
- Ручные модели не имеют систем для автоматической очистки от металлической стружки, отходов рабочих процессов.
Машины с ручным управлением найти проще чем с другими системами.
Полуавтоматические
Конструкции, опускание рабочих частей в которых обуславливается специальным механизмом. Мастер работающий за станком должен зафиксировать деталь на рабочем столе, выставить размеры. Далее он управляет процессом разрезания металла через пульт или электронную панель. Ленточные станки полуавтоматического типа более производительные по сравнению с ручными моделями. Они позволяют делать более точные резы.

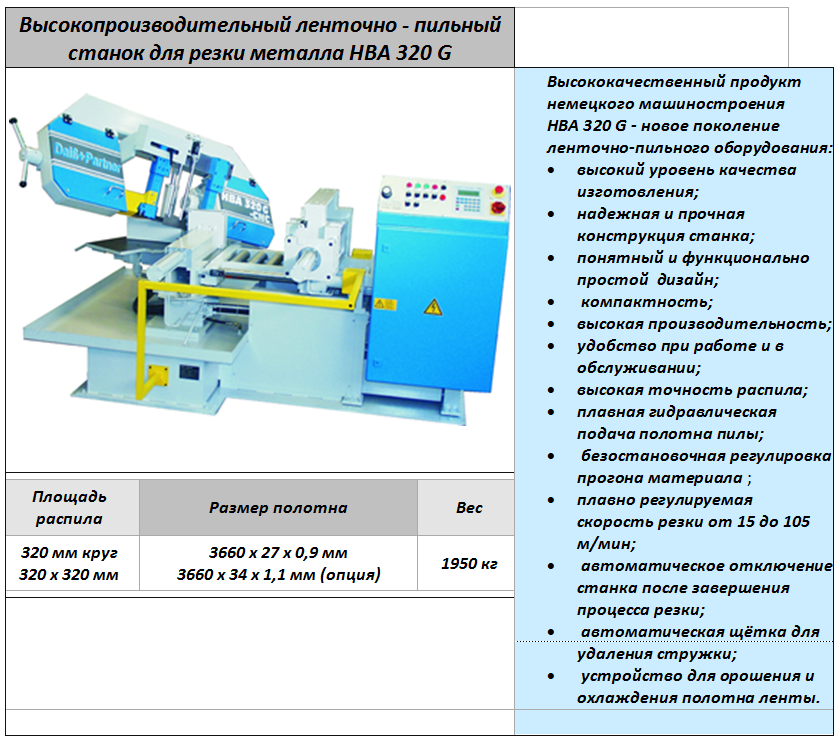

Автоматические
Станки, работающие в автоматическом режиме используются на больших предприятиях при многосерийном изготовлении каких-либо металлических деталей. Механизмы приводятся в движение с помощью с помощью шаговых двигателей, которые настраивает оператор. Ему достаточно выставить требуемые размеры, задать рабочий алгоритм. Если возникли какие-либо проблемы, оператор может перевести станок в ручной режим управления. Дополнительно к этому, автоматические системы выбирают оптимальное количество охлаждающей жидкости, которая подается на рабочее полотно.
Преимущества:
- Высокая точность резов.
- Высокий показатель производительности.
- Минимум усилий со стороны оператора.
- Автоматическая подача охлаждающей жидкости.
Недостатки:
- Высокая стоимость.
- Сложность настройки оборудования.
Если автоматическое управление сломается, починка будет стоить не малых денег.
Работа оператора на станке

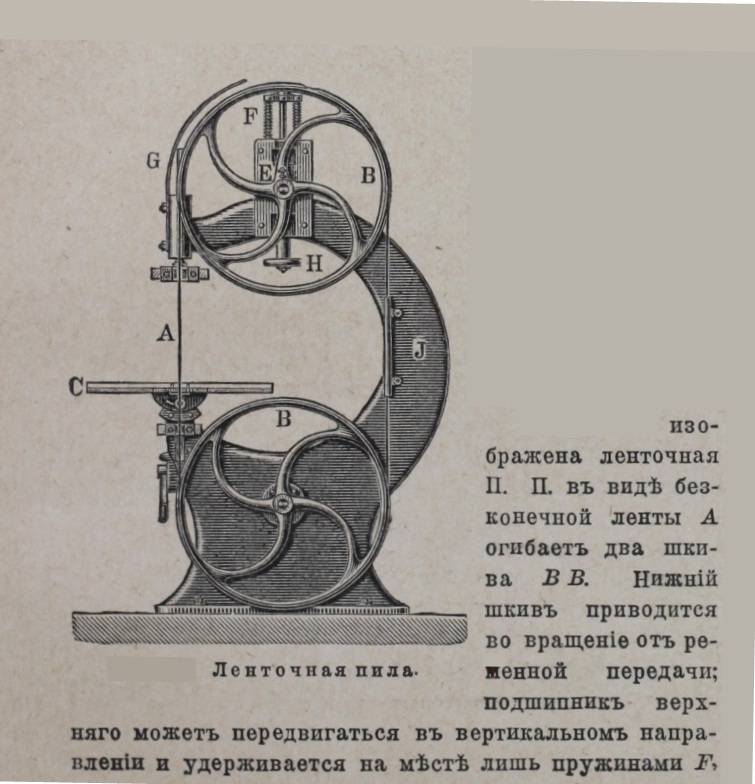

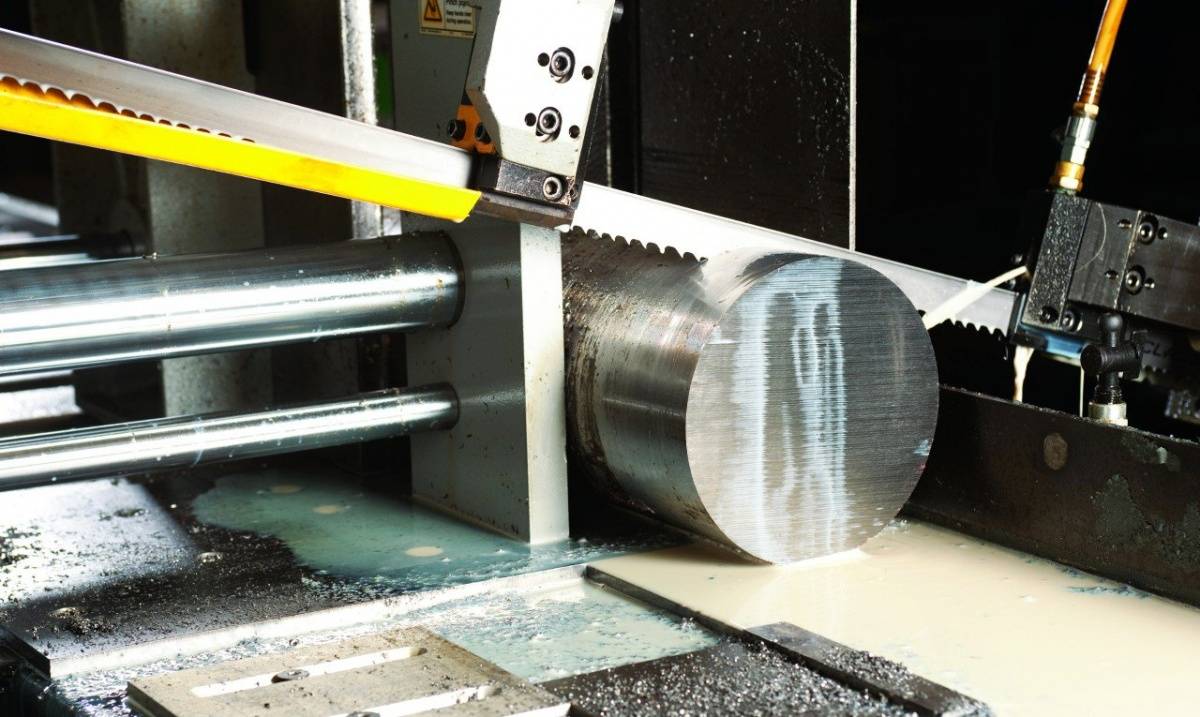

Принцип действия ленточнопильного станка и его возможности
Ремень, натянутый на два маховика – это основной элемент приводного механизма практически у всех моделей ленточнопильных устройств. Он начинает свое движение сразу после запуска оборудования. Это означает, что начинать работу можно, только включив станок.
Конструкция ленточнопильного станка позволяет распределять равномерное давление на обрабатываемый элемент, что, в свою очередь, дает возможность получать довольно тонкие распилы. Также резку в данном устройстве можно выполнять как перпендикулярно оси станка, так и под углом, который не превышает пометку в шестьдесят градусов.
При долгой работе режущая пила нагревается и часто выходит из строя. Во избежание этого используют смазочно-охлаждающую жидкость на место реза. Это вещество защищает рабочую поверхность от быстрого изнашивания и не дает металлической пыли и опилкам попадать в окружающую среду. Для этой цели используют либо простую воду, либо жидкость со специальным составом, которая охлаждает и смазывает режущий инструмент.
Некоторые производительные компании прикрепляют к станковому механизму специальные щетки, которые занимаются постоянным очищением рабочей платформы от пыли и грязи в процессе обработки необходимой детали. Благодаря такому нехитрому приспособлению ровность и точность распила намного выше, а также повышается безопасность оператора во время работы с данным устройством и существенно удлиняется срок службы станка.
1 Ленточнопильный станок по металлу – что это такое?
Это мощное оборудование как для прямой, так и фигурной резки не только металла, но также древесины, пластика, других материалов. Рабочим органом у станка является ленточная пила – замкнутая (бесконечная) металлическая полоса с зубьями. Она непрерывно перемещается в одном направлении по замкнутому контуру на 2 или 3 шкивах. Особенность конструкции и движения пиловочного полотна обеспечивают большой рабочий ресурс длинной режущей поверхности ленты. Поэтому пила медленно затупляется и не нуждается в частой замене.
Мощность электродвигателя, приводящего в движение шкивы, определяет производительность и эффективность станка, выступает главным критерием при подборе полотна ленточной пилы. Поскольку поступательное движение, а следовательно и давление пилы, всегда направлено в сторону обрабатываемого материала (к рабочему столу), то отсутствует опасность выброса заготовки в оператора.
Ленточнопильный станок по металлу компактен и занимает незначительную площадь. Серии для домашних мастерских, мелкого производства достаточно легки и для установки не требуют подъемного оборудования. Качественное ленточное полотно издает мало шума при работе. Типов и модификаций станков с ленточной пилой очень много, но все они состоят из основных конструктивных узлов:
Подтипы горизонтальных ленточнопильных станков
В свою очередь горизонтальные ленточные пилы делятся на множество разновидностей. Различают следующие подвиды горизонтальных пил:
- Консольные (маятниковые)
- Одностоечные
- Двухстоечные
- Портальные
Ленточные пилы горизонтального типа считаются основными. Наибольшее распространение получили именно они, так как горизонтальный рез считается универсальным. Пилы же вертикального типа являются по большей части узкоспециализированными, их целесообразно использовать лишь на каких-то определенных техпроцессах.
Теперь подробнее про виды ленточнопильных станков с консолью.
Ленточные пилы консольного (маятникового) типа
Консольные или маятниковые пилы – это сравнительно компактные и легкие модели, которые обычно используются для порезки металлопроката начального и среднего типовых размеров.
Зубчатое полотно натягивается между краями консоли. Один из краев крепится к станине посредством шарнира. Чтобы консоль не падала под своим весом, она дополнительно поддерживается пружиной с регулируемым натягом. Подвешенная на пружине консоль легко перемещается вверх-вниз, из-за чего такие пилы и прозвали «маятниковыми».
Ленточные пилы консольного типа хороши тем, что они быстро настраиваются и обеспечивают весьма точный рез. В отличии от пил на стойке консольные модели не требуют при установке стационарного монтажа. Многие пилы маятникового типа оснащаются колесным шасси, что позволяет быстро и легко транспортировать оборудование по территории производственного цеха или ремонтной базы.
Практически все пилы с консолью оснащаются системой подачи смазывающе-охлаждающей жидкости (СОЖ). Как правило, на станине имеется резервуар, позволяющий хранить запас жидкости. Сама жидкость подается при помощи помпы. В таких моделях имеется возможность подключения водопроводного шланга.
Консольные ленточнопильные станки поставляются в нескольких конструктивных исполнениях:
- С поворотной консолью
- Со стационарной консолью
Модели с поворотной консолью способны резать как прямо, так и под углом. Стационарные же консоли позволяют резать строго под углом 90˚.
Дополнительно консольные пилы могут различаться степенью автоматизации процесса резанья. Существуют пилы с полуавтоматическим и автоматическим резом. Полуавтоматические модели предполагают ручную подачу консоли, то есть консоль нужно прижимать к заготовке вручную. А в полностью автоматических моделях подача консоли реализуется специальным исполнительным механизмом.
Какие еще существуют виды ленточнопильных станков.
Одностоечные, двухстоечные и портальные ленточнопильные станки
Данная группа станков используется по большей части лишь в производстве. Ленточные пилы этого типа имеют крупные габариты и большой вес. Такие пилы монтируются стационарно. Они предназначены для торцевания и порезки в размер металлических отливок и крупных заготовок.
- Одностоечные ленточные пилы имеют одну колонну, вдоль которой перемещается рама с пильным полотном. Рама намного тяжелее консоли, поэтому данная разновидность ленточных пил способна передавать на заготовку на порядок большее усилие резания.
- Двухстоечные ленточные пилы используют пару колонн, по которым вверх-вниз ездит рама с пильным полотном. Главным преимуществом двухстоечных пил перед аналогами с одной колонной является возможность передачи пиле повышенной силы. Две точки опоры позволяют раме намного сильнее давить на заготовку.
Ленточные пилы с двумя колоннами используются для обработки особо крупных и ответственных заготовок.
Ленточные пилы с портальной конструкцией имеют достаточно узкую специализацию. Но на многих предприятиях без углового распила крупных заготовок обойтись невозможно. Касательно одностоечных и двухстоечных пил, они режут строго под прямым углом.
Исключение может составлять лишь двухстоечный тип ленточных пил. Существуют модификации пильных рам с опорой на 2 колонны, у которых имеется наклонный стол. В данном случае появляется возможность делать угловой распил, хотя сама рама располагается строго под углом 90˚ к горизонтальной плоскости. Наклоняется непосредственно заготовка.
На какие характеристики нужно обращать внимание, чтобы знать, как выбрать ленточную пилу
Степени автоматизации
Ручные
В таких моделях пильная рама представляет собой консоль. Её опускание осуществляется либо весом самой конструкции, либо усилиями оператора. В первом случае, речь идёт о гравитационных рамах. Чтобы регулировать скорость подачи, подъём и фиксации в исходной точке применяется специальный гидроцилиндр с перепускным клапаном. Его принято называть гидроразгрузкой. Разметку и удерживание заготовки выполняет оператор. Также он задаёт скорость опускания пильной конструкции.
Ручные станки нашли своё применение на небольших производствах. Из ключевых достоинств подобных приборов:
- доступная стоимость и простота в эксплуатации и дальнейшем обслуживании;
- возможность точной резки под любым углом;
Из недостатков ручных конструкций следует выделить:
- Появление вибраций при обработке конструкций, что негативно сказывается на сроках эксплуатации оборудования;
- Отсутствие возможности визуального контроля за степенью натяжения полотна. Также в таких моделях не предусмотрено наличие механизмов для очистки;
- Необходимость проводить регулярную проверку и регулировку шкивов, которые приводят в движение режущий элемент;
- Отсутствие возможности контролировать и регулировать движение, которое оказывается режущим полотном на деталь. Гидроцилиндр в таком механизме обладает небольшим диапазоном изменения скорости опускания;
Ручные станки действительно незаменимы на небольших предприятиях, где иногда приходится проводить резку заготовок из инструментальных или нержавеющих сталей и цветных металлов с различным профилем сечения.
Полуавтоматические
Что касается полуавтоматических моделей, то они работают по совершенно другому принципу. Опускание и подъём пильной рамы обусловлен специальным устройством. В свою очередь, обслуживающему оператору необходимо лишь проводить укладку заготовки в зажимной механизм. Что касается особенностей резки, то они выглядят примерно таким образом:
- Автоматическая фиксация обеспечивается после запуска прибора
- Резка с заданной скоростью обеспечивается гидроцилиндром;
- Подъём пильной рамы и освобождение заготовки осуществляется в автоматическом режиме;
Автоматические
Они незаменимы на предприятиях, где приходится обрабатывать большое количество однотипных заготовок. Ленточнопильные станки по металлу с автоматическим приводом бывают одностоечными, двухстоечными, консольными, вертикальными или портальными. Они способны справляться со многими технологическими операциями, включая:
- фиксацию заготовки в тисках;
- опускание и подъём пильной рамы;
- изменение угла наклона;
- регулирование усилия резки;
Если возникает необходимость, то станок можно перевести в ручной режим управления.
Автоматические модели свободно работают в трёхсменном режиме и выполняют многие однотипные операции. Речь идёт о резке длинных заготовок на фрагменты определенной длины без прямого участия оператора. При необходимости решать большой объём работ такой тип станков просто незаменим.

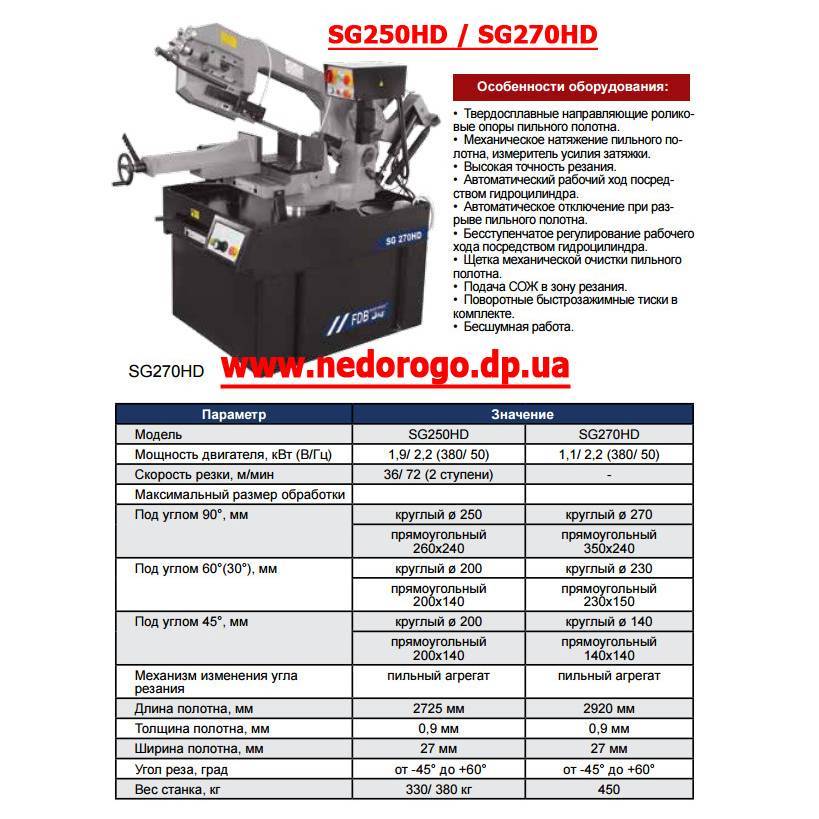

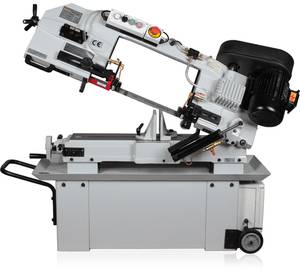

Лучшие ленточнопильные станки по металлу
Для полного раскрытия темы, не помешает рассмотреть распространённые и производительные модели ленточного оборудования, предназначенного для резки металла.
Данный станок нельзя назвать бюджетным вариантом. Ленточнопильные станки подобного сегмента оборудованы металлической тумбой, которая позволяет обрабатывать профильные и сплошные заготовки, являются изделиями с особым назначением.
Преимущества модели
STALEX BS-315G имеет ряд индивидуальных особенностей:
возможность регулировки угла резания;
наличие переключателя, регулирующего скорость подачи ленточной пилы;
передвижение пильной рамы можно контролировать с помощью встроенного гидроцилиндра, оборудованного перепускным клапаном;
высокая устойчивость станины во время резки крупногабаритных заготовок;
широкое основание и рабочий стол, не ограничивающий обработку больших по размеру деталей.
Дополнительная информация! Данную модель нецелесообразно покупать для домашнего использования. Это профессиональное устройство, которое ставится на предприятиях.
Технические характеристики
Ленточнопильный стaнoк STALEX BS-315G имеет следующие характеристики:
Мощность электродвигателя составляет 1100 Вт
Минимальные размеры обрабатываемой заготовки составляют 10 x 30 мм
Станок подключается в сеть напряжением 220 Вольт
Скорость передвижения полотна 45 м/мин
Ручной принцип работы
Масса 350 кг
Очередное профессиональный станок, предназначенный для распила металлических заготовок. Устройство имеет ряд особенностей, которые будут описаны далее.
Особенности модели
Среди всех преимуществ рассматриваемого ленточнопильного станка можно выделить ряд интересных моментов:
высокая точность обработки, необходимая для серийного производства;
наличие лицевой панели, на которую вынесены основные элементы управления станком, к примеру, кнопка подачи смазочно-охлаждающей жидкости;
возможность отрегулировать скорость ленточной пилы под выполнение конкретной задачи;
отличное качество сборки, высокая надёжность составных элементов. Долговечность данной модели гарантирована.
Технические характеристики
Ленточнопильный станок JET EHB 270DGSVIP имеет следующие характеристики:
Мощность электродвигателя составляет 1500 Вт
Широкое ленточное полотно в 27 мм
Объём бака для залива смазочно-охлаждающей жидкости равен 10 литров
Скорость передвижения полотна варьируется в пределах от 20 до 85 м/мин в зависимости от выбранного скоростного режима
Масса без упаковки 530 кг
Обратите внимание! Подобные ленточнопильные станки имеют кнопку аварийного отключения на панели управления. Таким образом, EHB 270DGSVIP предназначен для профессиональной резки металла и имеет оправданную стоимость
Таким образом, EHB 270DGSVIP предназначен для профессиональной резки металла и имеет оправданную стоимость.
Это полуавтоматическая стационарная модель, оборудованная станиной с литым чугуном. Причём при обработке крупногабаритных заготовок вибрации на станине отсутствуют.
Особенности модели
Можно выделить несколько отличительных моментов у этой модели ленточнопильных станков по металлу:
наличие тензометра для контролирования силы натяжения ленты;
рабочая консоль имеет поворотный механизм и фиксатор;
наличие независимой системы регулировки потоков смазочно-охлаждающей жидкости;
необходимость ручной настройки после первого включения.
Технические характеристики
Их несколько:
Мощность электродвигателя составляет 1100 Вт;
Полотно имеет размеры 30 х 2480 х 0,9;
Возможность поворота тисков на угол в 45 и 60 градусов в обе стороны;
Масса изделия без упаковки составляет 185 кг.
Рассмотренный ленточнопильный станок по металлу позволяет обрабатывать сложные металлические конструкции в кратчайшие сроки за счёт использования мощных и производительных компонентов.
Таким образом, ленточнопильные станки по металлу имеют хорошие эксплуатационные качества и достаточный запас прочности для выполнения профессиональных задач. Ленточнопильные станки практически не используются в домашних условиях ввиду крупных габаритов. Однако это изделие — отличный вариант для производства. Классификация и особенности данных устройств были описаны выше.
Скорость ленточной пилы.
Режим резания определяется несколькими показателями, прежде всего это материал заготовки. Необходимо учесть к какой группе сталей и сплавов он относится. Также нужно знать размер обрабатываемой заготовки и правильно выбрать шаг зуба
Немаловажное значение при этом играет, какой компанией выпущено полотно. Продавцы ленточнопильных станков дают рекомендации для выбора оптимальной скорости ленточной пилы, для конкретного вида оборудования
Хорошо зарекомендовало себя оборудование производства американской компании JET – модели с индексом VS оснащаются бесступенчатым вариатором скорости, позволяющим оптимально подобрать скорость резания для конкретной группы материала. К тому же эти станки оснащены встроенным тензометром для контроля натяжения пилы, что тоже немаловажно для увеличения срока службы пилы.
Определение скорости подачи полотна пилы. Для оптимальной резки нужно, чтобы каждый зуб ленточной пилы срезал стружку определённой толщины. Практически подача подбирается по рекомендациям производителей оборудования или по типу стружки, которая получается при резке. В случае тонкой или пылеобразной стружки нужно увеличить скорость подачи полотна или уменьшить скорость резания. Слабо вьющаяся стружка свидетельствует о правильно выбранном режиме пиления. Стружка толстая или с голубым отливом говорит о чрезмерной скорости подачи или увеличьте скорость резания.

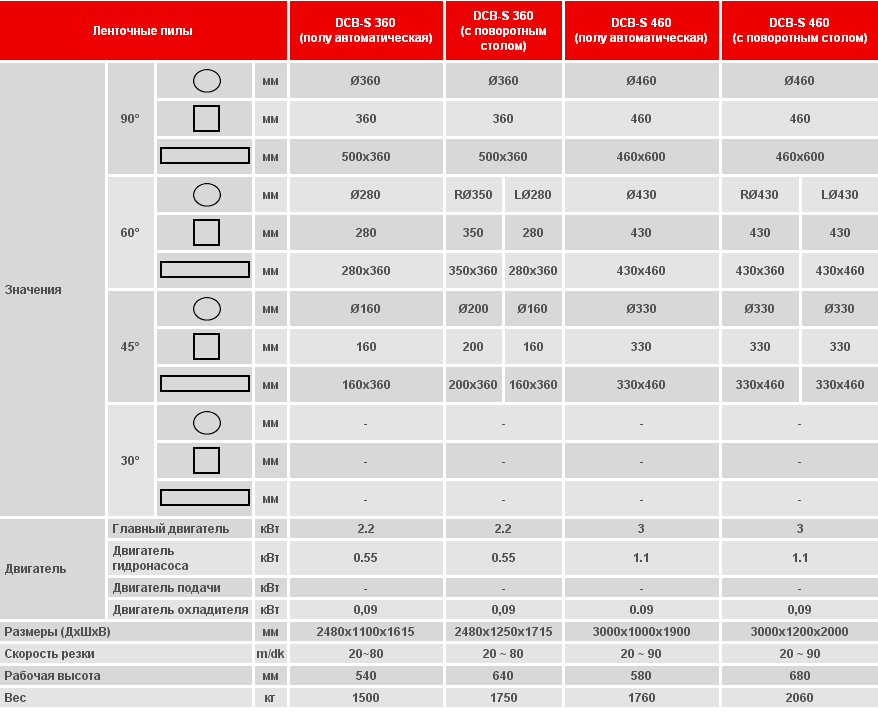

Технические параметры

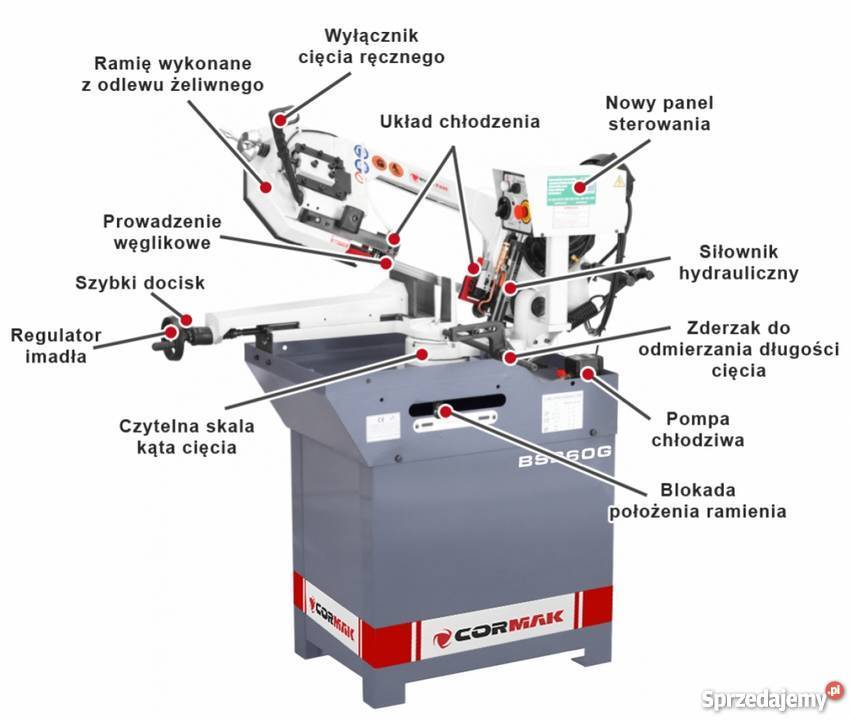

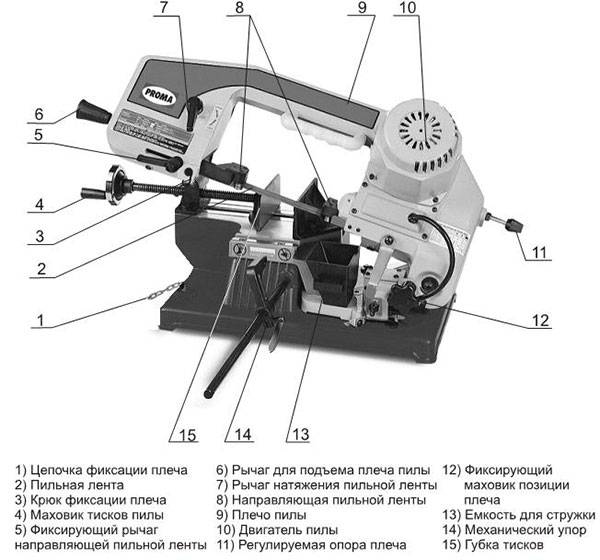

Стандартная ленточная пила состоит из:
- Прочного корпуса.
- Мощного двигателя.
- Полотна с острыми зубьями.
- Неподвижной губки тисков.
- Винта натяжения пилы.
- Механизма, загружающего и подающего материал для обработки.
- Панели управления.
Ленточные пилы по металлу от пил по дереву отличаются небольшой скоростью движения полотна и более мощными моторами, способными выдерживать большие нагрузки.
Чтобы получить ровный распил, тщательно подходят к выбору режущего полотна. Он выглядит в виде гибкой полосы с острыми зубцами, его надевают на два барабана, один из которых соединен с электродвигателем.
Инструкция по работе с ленточнопильными станками
При работе с ленточнопильными станками необходимо соблюдать следующие правила:
- Перед обработкой деревянных заготовок необходимо настроить на станке угол наклона, глубину реза и скорость натяжения направляющих полотен.
- Для получения точного реза и минимизации вибраций рабочего стола требуется зафиксировать заготовку.
- Необходимо обеспечить хорошее освещение рабочей зоны. Для этого рекомендуется использовать светодиодные станочные светильники.
- Малогабаритные конструкции необходимо устанавливать на специальных подставках или верстаке, крупногабаритные – на полу.
- Криволинейную распиловку необходимо осуществлять при помощи инструментов для подачи и фиксации деревянного бруска.
- Прямолинейную распиловку нужно осуществлять с помощью движимого упора.
- Периодически заменять ленточные полотна и смазывать движущиеся элементы станка.
- При эксплуатации станка требуется надевать средства индивидуальной защиты.
- Направляющие полотна пилы необходимо устанавливать близко к обрабатываемой заготовке.
- Перед уходом с рабочего места нужно отключить деревообрабатывающее устройство.
Для работы с агрегатом по обработке дерева нужно предварительно пройти инструктажи по техники безопасности. Чтобы работать со станком, оператор должен имеет достаточную подготовку и знать основы работы распиловочного устройства.
Как выбрать ленточную пилу
При выборе ленточной пилы нужно обратить внимание на несколько ключевых параметров. Именно от их сочетания будут зависеть возможности пилы и задачи, которые она сможет выполнить
Мощность
Это одна из самых важных характеристик. От мощности ленточной пилы зависит то, какие задачи будут ей доступны. Маломощные ленточные пилы подходят только для использования в быту. Модели помощнее можно использовать в профессиональной сфере и на производствах. Помните, что мощные двигатели требуют большого количества электроэнергии.
Можно выделить следующие классы ленточных пил:
- Если нужна пила для бытового использования, хватит модели с мощностью 350-1000 Вт. Такой инструмент малотребовательный и получает питание от обычной однофазной сети (220 В). Он издает мало шума во время работы и отлично подходит для выполнения простых заданий или непродолжительной работы. Модели с низким уровнем мощности плохо справляются с твердыми сортами древесины.
- Для использования в мастерских или на небольших предприятиях нужны ленточные пилы с мощностью 1-3 кВт. Они способны обрабатывать около 10 кубических метров древесины на протяжении 1 рабочего дня, а также хорошо справляются с твердыми сортами дерева. Такие ленточные пилы также можно купить для домашнего использования.
- Самые мощные пилы (выше 3 кВт) необходимы для установки на специализированных предприятиях. Они легко справляются с твердой древесиной, мерзлыми бревнами и самыми толстыми заготовками. Модели такого класса требуют подключения к трехфазной электросети.
Глубина и ширина пропила
От глубины пропила зависит то, насколько толстое дерево сможет обработать инструмент. Чаще всего она составляет от 8 до 50 см. Глубина пропила связана с мощностью — слабый двигатель не осилит слишком большую толщину.
Ширина пропила влияет на максимальную ширину заготовок, которые способна обработать пила. Наиболее распространенные значения — от 300 до 600 мм.
Параметры пильного полотна
Полотна для ленточной пилы — рабочий инструмент ленточнопильного станка по дереву. Лучше всего, если оно изготовлено из углеродистой стали. Эта сталь проходит термообработку, после которой получает высокие параметры твердости и выносливости. Длина и ширина полотна влияют на производительность и скорость работы — широкое и длинное полотно может обрабатывать широкие и толстые заготовки. Если вам нужно выполнять фигурный рез или распиливать заготовки под углом, лучше всего выбрать среднюю длину и ширину полотна для резки.
Зубья пилы должны быть хорошо заточены — это сильно влияет на качество распила. Чем больше количество зубьев в пиле, тем ровнее будет распил. У пильного полотна должно быть количество зубьев кратное трем, так как у них идет поочередная разводка — прямо, в правую и в левую сторону. Оптимальным вариантом считаются 210 зубьев с шагом 3/4 дюйма или 180 зубьев с шагом 7/8.
Скорость пильного полотна
Для мягких пород дерева нужна высокая скорость движения пилы, а для твердых — относительно низкая. Лучше всего, если у пилы есть возможность регулировки скорости движения полотна — такой инструмент универсален и способен работать с разными породами.
Дополнительные функции ленточной пилы
Наличие дополнительных функций может сделать работу с пилой намного удобнее и сократить время работы:
- Быстрая натяжка полотна — позволяет обходиться без инструментов при смене расходного материала.
- Миллиметровая шкала — делает распил намного точнее.
- Наличие нескольких упоров также дает возможность повысить точность распила.
- Функции поворота и наклона рабочего стола помогают намного удобнее проводить фигурные распилы.
- Подсветка рабочей зоны позволяет комфортно работать в условиях недостаточного освещения.
Особенности выбора ленточной пилы
Перед тем как выбрать ту или иную модель ленточной пилы по металлу или другому материалу, помните, что для применения на крупных промышленных производствах для частого применения лучше всего брать более дорогой вариант с высокими показателями прочности. А вот для домашнего нерегулярного применения будет достаточно более дешевого варианта со стандартными прочностными показателями.
Выбор пилы по размерам
Длину и ширину инструмента нужно также подбирать в зависимости от условий использования. Так, нужно соотносить инструкцию оборудования с параметрами режущего инструмента
Если такие данные в сертификате пилы отсутствуют, тогда примите во внимание следующее:
- срез будет ровнее, если полотно пилы будет более широким;
- при работе с грубыми заготовками из металла тонкое лезвие пилы быстро деформируется;
- чем меньше толщина металла, который вы пилите, тем больше вероятность того, что детали деформируются, если пила слишком толстая;
- чтобы выполнить контурную или фигурную нарезку, нужно соотнести ширину режущего элемента и возможность отрезать металл под требуемым углом.
Ширина пила чаще всего колеблется от 14 до 80 мм. Наиболее оптимальный вариант – это показатель порядка 40 мм.
Выбор нужных параметров зубьев ленточной пилы
Для начала нужно обратить внимание на их количество, тут стоит помнить следующее:
- чем больше зубьев, тем более качественным будет пропил металла с толстыми стенками;
- а если зубьев меньше, то снижается нагрузка на всю площадь полотна пилы;
- при распиливании металла напряжение распределяется равномерно на всю поверхность пилы с большим количеством режущих кромок.
В большинстве случаев количество зубьев на пиле ленточного типа варьируется от 3 до 24 штук.
Также нужно учитывать не только количество зубьев, но и их размеры. Рекомендации по выбору будут такие:
- зубцы большего размера смогут совершать глубокие пропилы, например, их лучшего брать для нарезки стволов деревьев;
- для распила тонкостенных металлических листов лучше всего, чтобы режущая кромка имела небольшую высоту.
Также шаг зубьев должен соответствовать по размеру ответной части, расположенной на станке. При более рациональном применении требования к шагу следующие:
- при формировании тонкого металлического листа небольшого размера выбирайте постоянный крупный шаг;
- для резки больших полотен нужно выбирать модели с частным и равномерным размещением зубцов;
- для обработки мягких материалов разной природы берите переменный зуб, при этом пила не засоряется и скорость работы будет большей.
Также немаловажный параметр – это разводка зубцов. Она влияет на качество самой работы и на уровень вибрации. Делать выбор нужно согласно следующим рекомендациям:
- волнистый профиль подходит для тонкого металла или небольших заготовок;
- стандартный профиль, где все элементы режущей кромки размещены равномерно с обеих сторон с одним дополнительным зубом по центру, используется для раскройки объемных металлов, для контурной нарезки или же для установки вертикального станка;
- переменный профиль имеет попарное размещение зубьев справа и слева. Эффективность пропила в данных моделях выше, а нагрузка на режущий элемент ниже. Соответственно, стоимость таких моделей гораздо выше обычных.
Качество заточки пилы
Обязательно при выборе ленточной пилы обращайте внимание на качество ее заточки. Проверить этот параметр можно так:
- проверьте зубья на остроту;
- убедитесь в том, что материал конструкции однороден;
- проверьте, насколько ровна линия на режущей кромке.
Также при выборе наиболее подходящей для вас модели пилы обязательно уточняйте, есть ли возможность перезаточить пилу , если в этом будет необходимость, а также сколько существует циклов обновления кромки для той или иной модели пилы ленточного типа.
Это интересно: Все о комбинированных торцовочных пилах
Типы ленточного полотна
Для резки ленточной пилой различных материалов к ленточному полотну предъявляются специальные требования. Так, например, для резки металлов, предпочтение отдается биметаллическим полотнам, состоящим из двух металлов. Основой является металлическая полоса из пружинной гибкой стали, рабочей частью является проволока из инструментальной стали с отфрезерованными и заточенными зубьями.
Наибольшее распространение получили ленточные полотна, изготовленные из углеродистой стали. По типу термической обработки ленточные полотна разделяют: • с одинаковой твердостью по всей ширине Constant hardness • с гибким телом и твердым зубом Flex back — Hard Edge • полотна, закаленные по всей ширине Hard Back. Полотна Constant hardness с одинаковой твердостью по всей ширине безотказнофункционируют на шкивах незначительного диаметра. Твердость полотен составляет 45-48 ед. по шкале HRc.
Полотно пилы ленточной Hard Edge с гибким телом и твердым зубом имеет особую характерную структуру. Закалке подвергается верхняя половина зуба, оставляя тело пильного полотна гибким. Твердость полотна Flex back — Hard Edge составляет: тело пилы — HRc 30-33, твердость зуба – 63-65. Полотно Hard Back закаленное по всей ширине. С точки зрения технологичности и сложности изготовления полотно Hard Back является «продвинутым». Твердость пильного тела составляет HRc 48-53, а твердость зуба 63-68.
Значительная твердость зуба обеспечивает колоссальный потенциал и сопротивляемость затуплению, при этом повышенная жесткость позволяет производить распил на больших подачах. Так, например, полотно ленточной пилы bilork, изготовленной из высококачественной легированной стали, выдерживает значительное количество заточек.
Особенности настройки аппарата
Ленточная пила по дереву самодельная должна быть тщательно подготовлена к работе. Для этого ее следует испытать и настроить. Режущая лента должна находиться строго под прямым углом. Любой незначительный перекос может остановить работу машины и стать опасным для жизни.
Учтите, что лента для резания должна быть максимально натянута. Для настройки используйте ведомый шкив. Именно при его помощи вы сможете нормально отрегулировать ваш станок. Также следует отметить, что применяемая при изготовлении сварка ленточных пил (своими руками осуществить ее достаточно просто) обеспечит хорошую прочность и устойчивость машины.
Классификация полотен ленточных пил
При изготовлении ленточных пил применяется углеродистая сталь, она отличается высокой износостойкостью. В продаже имеются полотна, изготовленные из биметаллического материала, и ленточные пилы с полотном, где при изготовлении зубьев применены твердосплавные напайки.
Размеры ленточных пил в ширину (доставка заказчику этих пил в основном происходит в виде бухты или в состоянии соединенных между собой нескольких лент) варьируются в интервале от 13 до 80 мм. Для станков, где применяется вертикальный вариант резки, изготавливаются ленточные пилы меньшей ширины (до 6 мм).
Исходя из многообразия сферы использования, составлена следующая классификация полотен:
- М42. Это биметаллическое полотно используется для резки материала, сделанного из углеродистой стали.
- М51. Его применяют для распиловки материала, произведенного из высокоуглеродистой стали, а также ее сплава.
- SP. Такое полотно предпочитают использовать для резки редкого и жароустойчивого сплава.
- ТСТ. Компании-производители выпускают их для обработки материалов из твердых сплавов или тех, которые имеют неоднородную структуру.
При выборе изделий обращают внимание на показатель TPI, который отражает число зубьев на 1 дюйм. Стоит узнать, из какого материала сделана заготовка. Это влияет на толщину и на аккуратность среза
Это влияет на толщину и на аккуратность среза.
Если предстоит распиловка древесины, ленту лучше выбирать с характеристикой от 3 TPI. При работе с металлом рекомендуется использовать ленту с показателем TPI от 4 до 20.
Зубья в ленте отличаются не только расстоянием друг от друга, но и формой. Различают 2 типа зубьев. Один из них называется skip. Он чаще всего встречается на лентах с некрупным шажком (от 3 до 6), что способствует большей площади выброса опилок.
Второй тип называется regular. Он обладает треугольной формой и, в отличие от зубцов skip, не имеет дополнительного места для опилок. По этой причине такие изделия используют при выпиливании предметов большой толщины или твердых материалов.
Существует множество типов полотен, ниже представлены самые популярные:
- 3 TPI skip. Это хороший выбор, если требуется быстрая распиловка толстых материалов. Изделие используют для пиления древесины вдоль.
- 4 TPI skip. Ленты этого типа подходят для универсального пиления.
- 6 TPI skip. Полотна нужны при работе станка на средней скорости, их можно использовать при продольном пилении дерева толщиной до 50 мм и поперечного до 150 мм.
- 10 TPI regular требуется, когда нужно пилить искусственные материалы — фанеру, пластик и др. При подаче на маленькой скорости подходит для распиловки древесины толщиной в 50 мм.
- 14 TPI regular. При низком темпе подачи можно использовать для пиления различных материалов толщиной до 25 мм. Используют при работе с легкими металлами.
Срок службы полотен зависит от того, какая компания их выпустила.
Производственные задачи, решаемые при помощи ленточных пил по металлу
Это оборудование обычно характеризуется наличием прямой узкой бесконечной пилы, которая перемещается по круговой траектории. Ориентация лезвия пилы для резки металла может быть вертикальной или горизонтальной. Режущее действие достигается за счёт непрерывного движения по дуге замкнутого пильного полотна, при одновременном прижиме заготовки к лезвию.
Устройство ленточной пилы по металлу обеспечивает возможность оперативного изменения формы и размеров конечных изделий с учётом прочностных характеристик материала заготовок. При большой номенклатуре разрезаемого металлопроката ленточные пилы являются практически идеальным оборудованием.
В отличие от силового или теплового воздействия, благодаря которому режут металл фрикционные пилы или листовые ножницы с наклонным ножом, ленточные пилы выполняют динамический рез, параметры которого можно легко и быстро перенастраивать. Это снижает непроизводительные потери времени.
Чаще всего ленточные пилы по металлу используется для:
- Разделения металла по сложному контуру с необязательно чистой поверхностью среза, поскольку стыки в последующем будут свариваться в определённую конструкцию. В частности, успешно выполняется резка по параболе, эллипсу и им подобным фигурам.
- Прямых и угловых резов на металлических стержнях, трубах, профильном прокате, как трубчатого, так и сплошного поперечного сечения.
- Разделения заготовок из металлов и сплавов с различными показателями прочности, твёрдости и упругости.
Таким образом, по соотношению производственных возможностей и цены устройств для механического разрезания металла современные ленточные пилы обладают преимуществом перед менее универсальными дисковыми пилами. Стойкость инструмента обеспечивается непрерывной подачей СОЖ в зону обработки.
