Лазерный гравер

Как выбрать

Необязательно покупать максимально дорогой гравер. Есть достойные дешевые модели. При выборе учитывают несколько критериев — цель применения, материалы, ключевые характеристики и производительность. Это поможет купить действительно полезное устройство.

Цель применения

Лазерные граверы нужны в следующих случаях:

• изготовление сувенирной продукции;
• ювелирное дело;
• изготовление наград;
• создание рекламной продукции;
• легкая промышленность.

Материалы для обработки

Чем больше вариантов тем лучше. Если планируется работа с ограниченным количество материалов, то можно выбрать простую модель. Например, которая работает с акрилом, МДФ, фанерой. Для металла и кожи потребуются мощные граверы.

Ключевые характеристики

При выборе нужно обращать внимание на:

• точность лазерного луча;
• размер рабочей зоны;
• программное обеспечение.

Учитывать наличие системы охлаждения. Она предупреждает перегрев оборудования и увеличивает скорость работы.

Промышленные граверы оснащены автоматическим конвейером

Производительность

Для «чайника» подойдет устройство до 60 Вт. При работе с металлами потребуется мощность до 100 Вт. Все что выше — это промышленные модели.

Достоинства и недостатки лазерных граверов из Китая — справка редакции Zuzako

Кроме доступной стоимости, у китайских устройств есть немало других достоинств:

• на стеклянных трубках всегда стоит дата производства, так что речь не идёт о покупке «кота в мешке»;
• они оснащены современным ПО, которым не всегда могут похвастаться аналогичные приборы из других стран;
• срок службы китайского лазера может колебаться в пределах 2-3 тысяч часов;
• практически все устройства обладают хорошими системами охлаждения.

Но и недостатков у инструментов из Поднебесной тоже немало:

• все лазеры из Китая комплектуются дешёвыми и не особо надёжными шаговыми движками;
• стеклянная трубка, в отличие от металлической, может треснуть даже от перепада температур;
• китайские лазеры не оснащаются автофокусировкой;
• продавцы не дают никакой гарантии на лазерную головку.

Ни для кого не секрет, что китайцы частенько экономят на комплектующих, но делают они это осознанно и очень даже разумно. А всё потому, что они предпочитают инвестировать в то, что на самом деле может сделать товар более качественным.

Характеристики лазерных граверов

Охарактеризовать устройства можно следующим образом:

Лазерные станки с газовой лазерной трубкой Co2 для гравировки и резки оснащены излучателем (длина волны — 10 мкм). Импульсные разновидности могут справляться даже со сталью и титаном, не говоря уже о более послушных алюминиевых сплавах. CO2-лазеры активно используются для работы с металлами и неметаллами. Однако не рекомендуется использовать устройства, функционирующие по этому принципу, при работе с материалами, имеющими сложную структуру: ДСП, гранит и подобные. Твердотельные конструкции не подходят для обработки неметаллических материалов. При гравировке таковых эффективнее использовать газовые виды лазеров. Твердотельные лазерные граверы отлично проявили свои качества при работе с металлическими изделиями, поскольку волна длиной 1 мкм отражается в 10 раз хуже волны, имеющей длину 10 мкм, соответственно. При этом следует понимать тот факт, что изготовление твердотельного лазера обходится значительно сложнее и дороже, чем производство аналогичного Cо2

Интересно, что изначально в подобном оборудовании применялись именно лазеры твердотельного типа Более дешевая замена появилась уже позднее, с развитием технологий

Важно также обратить внимание, на систему, которая отвечает за оптическое перемещение луча до режущей головки. Этот элемент необходим для функционирования всего аппарата Выбор типа такой системы зависит непосредственно от разновидности лазерного источника

Для Со2 источников потребуется использование оптической системы

Лазерные маркировщики оснащаются оптическим волокном и зеркалами с высокоскоростными приводами

Для Со2 источников потребуется использование оптической системы. Лазерные маркировщики оснащаются оптическим волокном и зеркалами с высокоскоростными приводами.

Критерии выбора хорошего лазерного гравера

Покупка гравера – недешевое приобретение, однако и покупатель не планирует выкидывать его после первого же сезона в эксплуатации. Чтобы устройство радовало своего владельца, служило верой и правдой не один год, стоит опираться не только на рейтинг качественных товаров, но и на основные характеристики устройства.

Основное различие в лазерных граверах, представленных на китайском рынке – класс использования. Тяжелые и объемные аппараты с ЧПУ предназначены скорее для потокового производства, в то время как их мини-собратья прекрасно приживутся в небольшой домашней мастерской. Модели из разряда «для себя» подключаются чаще всего к компьютеру и не пригодны для работы с чистыми металлами и ПВХ-поверхностями. Однако дерево, стекло и даже картон они украсят в соответствии со вкусом хозяина с легкостью.

При выборе лазерного гравера помимо области предназначения и применения следует учитывать и следующие моменты:

• Мощность излучателя – чем она выше, тем с более твердыми поверхностями сможет работать гравер;
• Качество комплектующих – именно они сделают использование прибора по-настоящему удобным;
• Дата изготовления стеклянной трубки – дело в том, что уже через два года, даже если прибор не использовался ни разу, стекло будет хуже удерживать газ, что непременно скажется на мощности изделия;
• Тип излучателя и способ фокусировки лазерного луча;
• Наличие системы охлаждения – при ее отсутствии модель долго не проработает;
• Интерфейс – он должен быть простым и ясным.

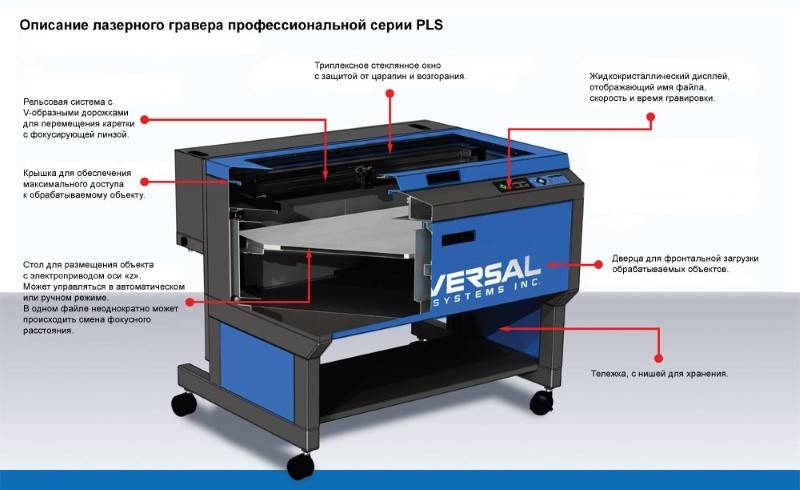

Устройство оборудования

Для домашнего использования либо промышленных целей небольших масштабов достаточно настольной версии лазерного гравировального станка. Он отличается компактностью размеров, невысокой мощностью и удобством эксплуатации. Принципиальное устройство такого аппарата состоит в следующем:

• лазер – элемент, индуцирующий луч;
• оптическая система (резонатор);
• каретка, удерживающая лазер;
• металлопластиковая рама с направляющими движения каретки;
• система охлаждения;
• двигатель;
• стол;
• корпус с защитными покрытиями;
• система коммуникаций подключения к питанию и управляющему компьютеру.

Промышленные миниатюрные модели лазерного гравера поставляются с диском, содержащим компьютерную программу, управляющую его работой и обрабатывающую изображения для переноса его прибору. Мощное оборудование станок для лазерной гравировки, используемое в промышленных масштабах, снабжается производителями также электронной системой управления и возможностью его программировать. Это всего лишь дополнение, оптимизирующее работу гравера

Важной его составляющей остается лазер. По природе и агрегатному состоянию активной среды лазеры, используемые в граверах, подразделяют на:

• газовые;
• твердотельные.

Газовый представляет собой трубку, заполненную инертным веществом (азотом, гелием, углекислым). Его особенностью является то, что мощность со временем снижается за счет разрежения газа, сказываясь на качестве изделия. Потому характеризуется временем работы, выраженным в часах. Оно может составлять от 1,5 до 10 тыс. Чем выше величина, тем дольше прослужит трубка, при условии рациональной эксплуатации: с перерывами и правильным охлаждением.

Твердотельные, где активная среда – твердое вещество, отличаются высокой практичностью и стабильной мощностью. Они обладают специфическими функциями: придают вырезанной дорожке цвет и выполняют рисунок с высокой точностью. Как правило, твердотельные элементы содержатся в гравировальных лазерных станках по металлу. Свойства режущего луча зависят от оптической системы, которая его фокусирует. Состоит из трех зеркал и линзы – выгнутого стекла, покрытого специальной пленкой. Настройка точности гравера выполняется по этим зеркалам. Механическая часть оборудования состоит из металлопластиковой конструкции в виде рамы, с направляющими реями, по которым движется удерживающая лазер каретка. В некоторых моделях есть возможность ручного управления положением каретки, что позволяет перемещать ее в нужную точку по всему рабочему полю. В стабильности работы аппарата и износостойкости лазерных труб немаловажную роль играет система охлаждения, которая бывает:

• воздушной из нескольких вентиляторов;
• водяной, представляющей собой замкнутый контур трубочек с циркулирующей по ним воде;
• комбинированной – воздушно-водяной.

Важна мощность двигателя, управляющего лазером гравировки, как металла, так и других плотных материалов. От этого параметра зависит, какой материал под силу станку, какой толщины, и что именно будет он выполнять – гравировать или резать контур.

 По мощности граверы бывают:

• слабые – 20-60 Вт – для работы по дереву, картону, оргстеклу;
• средней мощности – 60-100 Вт – могут обрабатывать металлическую поверхность;
• мощные – 100-160 Вт –промышленные, способны резать материал.

Рабочим полем служит стол, от высоты которого зависит возможность обработки материалов различной толщины, так как одним из основных параметров является расстояние от лазера до поверхности. Размер поля выражается в миллиметрах и указывает на возможные объемы изделий. Автоматический гравер имеет соответствующее управление высотой стола, может снабжаться дополнительным вращающимся элементом для резки округлых изделий. В более простых моделях регулировка положения площадки осуществляется вручную, усложняя работу в целом. Подключаются аппараты к сети питания 220 В, мини модели могут быть 12-вольтными, комплектуются блоками питания. Связь с компьютером осуществляется через USB порт.

NEJE Master 2S N30820 – самая продаваемая модель

Самая продаваемая модель по запросу “Лазерный гравер”. Заявленная мощность устройства – 20ВТ. Ее с лихвой хватает для резки дерева, кожи, ткани или картона, а также для нанесения гравировки на металл или стекло.

Рабочая площадь 170 мм – 170 мм, что не так уж и много. У этого же продавца есть модель с рабочей площадью 810 мм на 460 мм, но стоит она в два раза дороже. Так что выбирайте в зависимости от своих целей и задач.

Отзывы:

Гравёр отличный. Брал для нанесения рисунка на натуральную кожу. Со своей задачей справляется на отлично. Использовал штатную программу NEJE и Lightburn. С Lightburn гравировка тоньше и качественней. Все на фото. Фанеру резать не пробовал, может потом дополню отзыв по результатам. Всем удачи. Продавца и товар однозначно рекомендую. До покупки продавец ответил на все интересующие меня вопросы. Красавчик!

Хороший лазер, отличный продавец, всегда на связи помогает с установкой. Пока только разбираюсь с его возможностями, гравировал через приложение в телефоне, лазер поставил на мин. мощность так как при 70% просто резал картон. Попробовал гравировать на пластике на минималке вроде нормально, дальше будет.

Настройка и инструкция по использованию

Появление лазерных гравировальных станков стало переворотом в этой сфере обработки материалов. По сравнению с ручной работой или применением фрезерных станков, лазерные граверы выполняют свою задачу с необыкновенной скоростью, точностью и качеством. Использование программного обеспечения и управления сделало их работу поистине безупречной при больших возможностях. Остается лишь правильно подготовить и настроить станок.

Юстировка луча. На первое от газоразрядника зеркало надо наклеить кружок из фанеры, пластика, картона и выстрелить в него лучом. При этом необходимо диаметр мишени сделать таким же, как у рефлектора. След от луча лазера должен находиться в центре мишени, если же наблюдается смещение, то проводится регулировка зеркала по его осям. То же самое проделывается со вторым и третьим зеркалами.

Чтобы облегчить задачу, можно поступить следующим образом.

• Из акрила вырезают два круга и маркируют их кусочками малярного скотча. Один из них соответствует диаметру тубуса лазерной головки без сопла. Размеры второго совпадают с отверстием, в которое вставляется тубус.
• Из снятого с каретки тубуса вынимают фокусирующую линзу.
• Мишень для отверстия под тубус вставляют в него и запускают лазер в штатном режиме.
• Регулировка юстировочных винтов третьего отражателя продолжается до тех пор, пока луч не попадет точно в центр круга.
• Закрепляют тубус без зеркала на положенном ему месте в каретке, предварительно выдвинув на всю длину.
• После этого повторяют манипуляции с лучом и настройкой зеркала, добиваясь получения отверстия в центре мишени соответствующего диаметра.
• Затем тубус опять снимают и проверяют центровку луча на первой мишени.
• Юстировку повторяют до тех пор, пока все отверстия от лазера не совпадут.

Для этих целей в графическом редакторе воссоздают прототип фотографии — любой прямоугольник в файле, после чего его отправляют на станок. Остается отрегулировать мощность луча, скорость его движения, оптимизировать все показатели сохранить параметры как преднастройки для будущих задач.

3 KKMOON Engraving Machine

Автоматическая регулировка мощности лазера Цена на АлиЭкспресс: от 7 370,92 руб. Рейтинг (2019): 4.6

Этот лазерный гравер не отличается быстрой работой. Наивно было бы полагать, что недорогой ЧПУ станок будет гравировать как метеор. Его преимущества – демократичная цена и простота управления. Здесь не нужны сложные настройки для регулировки мощности лазера. Достаточно выбрать тип материала, а программа сама определит, какой лазерный луч сможет с ним справиться.

Перед началом работы необходимо освободить подвижные части машины от пенопласта и других транспортировочных крепежей. Потом проверяют комплектным ключом крепление лазерной головы (ведь шурупы в дороге могли расшататься). И после установки программного обеспечения лазерный гравер готов к работе. Теплоотвод у этой модели неплохой, но трудиться круглосуточно он не может. Через полчаса работы нужен отдых. У станка есть защитная стенка, но всё же во время работы лазера глаза нужно обязательно защищать с помощью очков.

Несколько полезных рекомендаций

Решая вопрос о том, какой гибкий вал использовать для оснащения своего самодельного гравера, лучше выбирать приводные элементы от стоматологических бормашин. Делать это рекомендуется по той причине, что такие валы, даже снятые со старых бормашин, уже оснащены рабочими насадками с зажимными механизмами цангового типа, в которых очень удобно и надежно фиксируется используемый инструмент.

Между тем у использования гибкого вала от стоматологической бормашины в качестве приводного элемента насадки гравера есть и определенные неудобства. Заключаются они в том, что для стоматологических насадок не всегда можно подобрать инструменты, требуемые при работе на гравировальной установке. Решается такая проблема достаточно просто: многие инструменты для гравера можно изготовить самостоятельно, используя для этого подручные материалы.

Самодельные насадки для гравера

Так, достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если, используя обычный точильный станок, придать их рабочей части требуемую конфигурацию. Абразивные головки различной формы, которые активно используются при обработке с помощью гравера, можно изготовить из обломков точильного круга средней твердости.

Сначала такие обломки необходимо оснастить хвостовиком, который делается из стальной проволоки диаметром 2,6 мм. Затем такой хвостовик вставляют в предварительно выполненное отверстие в абразивном обломке и замоноличивают в нем при помощи эпоксидной смолы. Последнее, что останется сделать для превращения такой заготовки в полноценный инструмент для гравера, – это придать его абразивной части требуемую конфигурацию при помощи точильного станка, оснащенного кругом высокой твердости.

Для чего нужен лазерный гравер

Найти надежное устройство можно, но сначала необходимо определиться со сферой применения. Например, выполнение рисунков, декоративная отделка упаковки, изготовление сувенирной продукции и многое другое.

Мощные лазерные граверы незаменимы в ритуальных агентствах. С помощью программы мастер определяет текст, рисунок и оборудование выполняет задачу. Еще один вариант работы — изготовление надгробных табличек.

Выбор гравера нужно делать с учетом сложности работ. Для создания сложных рисунков, например, штрихкодов или печатей, важна тонкая настройка. В основном гравировка востребована в сфере рекламы и изготовления сувенирной продукции.

Списки лучших

Отдельно рассмотрим устройства-лидеры в выбранных категориях, а именно:

• универсальный;
• мини-гравер;
• высокая точность.

Расскажем о каждом персонально.

Универсальный

Отличным универсальным гравером для хобби станет модель Feungsake 4050. Устройство габаритное, что позволило разработчикам создать большую по площади рабочую зону – 100х100 см. Модель обладает лазером, мощностью 5500 мВт. Подходит для обработки большинства поверхностей.

Стоимость устройства около 11 000 рублей.

лазерный гравер Feungsake 4050

Мини-гравер

Мини-гравер Meterk DK-BL заслуженно носит звание выбора покупателей в данной категории. Устройство оснащается функцией Bluetooth. Подключение осуществляется через USB. Им удобно управлять – делать это можно через свой смартфон. Машина работает по дереву, пластику, резине, коже, бамбуку.

Стоимость устройства составляет 7500 рублей.

лазерный гравер Meterk DK-BL

Одним из лучших устройств в данной категории является гравер Annoytools S1. С его помощью можно обрабатывать заготовки размеров 395х285 мм. Для его работы нужна электросеть, поэтому его используют в основном дома. Мощность лазера составляет 5500 мВт. За высокую точность отвечает зубчатый ремень. Если следить за его состояние и вовремя менять, изображения не буду терять в качестве.

Стоимость изделия – 9000 рублей.

лазерный гравер Annoytools S1.

Особенности работы на лазерном гравере

Работа, выполняемая на лазерном гравере, требует соблюдения правил безопасности.

• Излучения от лазера пагубно влияют на глазные ткани, выжигая клетки, потому необходимо использование затемненных очков (обычно, входящих в комплект со станком), а также в случае использования настольного лазерного гравера закрытого типа, при работе не оставлять открытыми крышки с защитными стеклами.
• В процессе гравирования детали оборудования нагреваются, потому нельзя касаться рабочих частей незащищенными руками.
• Не подставлять части тела под луч.
• Не допускать к оборудованию детей и животных.
• Станок должен быть заземлен и подключен к стабилизатору напряжения.
• Применение гравера возможно только в исправном состоянии.

Чтобы выполнять гравировку дома по металлу, пластмассам, дереву и прочим материалам, необходимо учитывать минимальные требования к установке оборудования:

• свободное место в рабочей зоне, без загромождений;
• хорошая вентиляция помещения;
• защита от пыли.

После покупки нового устройства, а также чтобы делать качественную продукцию на лазерном станке, стоит проводить его калибровку – отладку точности работы лазера (юстировку).

Осуществляется это по мишеням, располагаемым на зеркалах оптической системы. Проводить можно с помощью специального снаряжения, входящего в комплектацию со станком, или без такового.

Для возможности управления станком через компьютер, требуется его прошивка драйверами.

Макеты готового изделия в графическом виде передаются аппарату, предварительно обработанные в специальных графических редакторах: CorelDraw, Benbox и прочих. Изображение должно быть векторным, выполнено в режиме «оттенки серого». При этом тело изделия заливается цветом, а части, которые должны быть вырезаны – остаются не закрашенными.

Гравер открывает интересные возможности перед мастером: от создания сувенирной продукции до дорогих ювелирных изделий; от маркировки на деталях до личных печатей; от индивидуальных заказов до массового производства. Высокий уровень квалификации и правильное оборудование обеспечат стабильный заработок на долгое время.

Как выбрать оборудование

Все многообразие конструктивного исполнения лазерных граверов можно идентифицировать по следующим основным критериям для выбора.

Важно определиться с характером и видом выполняемых работ. При производстве как работ по резке заготовок, так и нанесению изображений следует подбирать оборудование со сбалансированными показателями мощности излучения и скорости движения лазерной головки

Гравировка не требует оборудования с большой мощностью

Модель лазерного излучателя станка зависит от материалов, на которых будут наноситься изображения. Длина волны газовых лазеров хорошо воспринимается неметаллическими предметами. Твердотельные (волоконные) излучатели комплектуются к станкам, где производятся работы с металлами — более тонкая фокусировка и интенсивность энергии этому способствуют. Размеры обрабатываемых заготовок напрямую влияют на габариты рабочего стола лазерного гравера

В производственных условиях, где подлежат обработки большие заготовки, важно иметь габаритные станки. Если заниматься гравировкой сувениров, например, в частном бизнесе, лучше обойтись небольшим настольным станком

На выбор станка влияют косвенные причины: репутация производителя, что определенным образом гарантирует качество сборки. Организация производителем сервисного обслуживания и возможность недорогой замены комплектующих будут оказывать существенное влияние на надежную эксплуатацию станка

Гравировка не требует оборудования с большой мощностью. Модель лазерного излучателя станка зависит от материалов, на которых будут наноситься изображения. Длина волны газовых лазеров хорошо воспринимается неметаллическими предметами. Твердотельные (волоконные) излучатели комплектуются к станкам, где производятся работы с металлами — более тонкая фокусировка и интенсивность энергии этому способствуют. Размеры обрабатываемых заготовок напрямую влияют на габариты рабочего стола лазерного гравера

В производственных условиях, где подлежат обработки большие заготовки, важно иметь габаритные станки. Если заниматься гравировкой сувениров, например, в частном бизнесе, лучше обойтись небольшим настольным станком. На выбор станка влияют косвенные причины: репутация производителя, что определенным образом гарантирует качество сборки

Организация производителем сервисного обслуживания и возможность недорогой замены комплектующих будут оказывать существенное влияние на надежную эксплуатацию станка

На выбор станка влияют косвенные причины: репутация производителя, что определенным образом гарантирует качество сборки. Организация производителем сервисного обслуживания и возможность недорогой замены комплектующих будут оказывать существенное влияние на надежную эксплуатацию станка.

Следует грамотно подойти к приобретению дополнительных возможностей, которые обычно предлагает производитель. Поворотный вращатель, автофокусировка, системы подачи материала в рабочую зону, дополнительный чиллер для охлаждения и много других будут увеличивать бюджет покупки. Однако без некоторых технологический процесс просто не сможет нормально функционировать. Следует провести оптимизацию бюджета с учетом надежной эксплуатации лазерного гравера.

Принцип работы

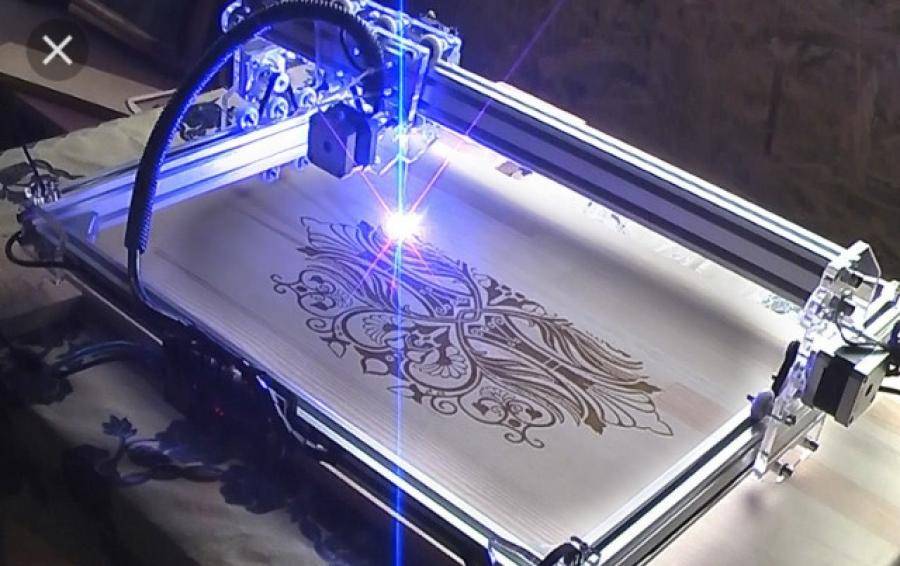

Принцип работы лазерного гравера заключается в выжигании поверхности сфокусированным лучом лазера. Такие характеристики лазерного луча, как монохромность (излучения одной длины волны) и малый угол расходимости, позволяют получить тонкую резаную линию с ровными краями.

Если для гравера применяться газовый лазер, то индуцированный луч в трубке через систему зеркал попадает в лазерную головку. Проходя через линзу, фокусируется, и выходит на рабочую поверхность из сопла. Результат зависит от мощности трубки, которую можно регулировать, варьируя глубину прорезывания.

Работа на лазерном гравере

В таких лазерах индукция луча осуществляется за счет электрического разряда. И работают они в непрерывном режиме в результате протекания химических реакций в среде.

Лазеры твердотельные для гравировки работают в импульсно-периодическом режиме с большой энергией. В результате стержень разогревается и разрушается. Накачка энергии происходит мощными вспышками газоразрядных ламп. Следовательно, конструкции твердотельных лазеров в аппаратах более дорогие, чем газовых, но и возможности лазерного гравера выше. Выделяется большая энергия, способная разрезать твердые материалы – металлы и их сплавы.
