Рейтинг зубил
При изготовлении зубил производители уделяют внимание не только эксплуатационным характеристикам, но и форме, размеру, внешнему виду. Выбрать хороший инструмент из широкого ассортимента довольно сложно
Ниже представлен рейтинг лучших зубил (по мнению экспертов и покупателей)
Выбрать хороший инструмент из широкого ассортимента довольно сложно. Ниже представлен рейтинг лучших зубил (по мнению экспертов и покупателей).
FIT 46755. Ручное зубило из инструментальной стали с шестигранным стержнем, который практически невозможно согнуть.
Резиновая ручка снижает вибрацию. Затыльник оснащен грибовидной защитой, чтобы предотвратить удар по руке.
TOPEX 03A149 применяется для выполнения больших углублений.
Крепкий хват и удобное использование обеспечивают четыре волнистых ребра на ручке.
Шестигранный стержень с ребрами жесткости не деформируется при нагрузках.
Stanley FatMax 25х305 мм применяется для обработки разных металлов, надежно лежит в руке, не скользит благодаря фигурной прорезиненной рукоятке с увеличенным диаметром.
Ширина рабочей части – 25мм.
SDS MAX MATRIX 70343 – модель для перфоратора, при помощи которой можно прокладывать коммуникации.
Инструмент устойчив к деформациям, коррозии, удобен в использовании, имеет большой рабочий ресурс.
MATRIX. Оксидированное зубило защищено от корозии.
Модель выполнена из углеродистой стали 50 CrMo, инструмент успешно применяют для рубки различных материалов.
Технология работы с ударном-режущим инструментом
Крейцмейсель предназначен для проведения тонких работ, например, при создании бороздок фигурной формы и пазов на различных деталях. Работа с устройством предполагает задействованием ударного тяжелого приспособления. Обычно используются слесарный молоток либо кувалду. Его вес должен варьироваться от 500 г и до 1 килограмма. Заготовку, с которой предстоит работать, фиксируют в требуемом положении посредством тисков. Это можно сделать и любым другим способом. Главное, добиться того, чтобы деталь была надежно закреплена. Инструмент удерживают левой рукой под острым углом по отношению к обрабатываемой детали. Правой рукой по тыльному концу крейцмейселя наносят удары молотком. Они должны быть точными и короткими. Нельзя слишком сильно зажимать инструмент в руке. Если мастер левша, тогда используют противоположное положение рук — молоток в правой, инструмент в левой.
Крейцмейсель, как и любой другой слесарный инструмент, требует соблюдения определенных нюансов во время работы:
- Проводить любые манипуляции необходимо в защитных очках. Они защитят глаза от попадания металлической стружки.
- Защитная стенка используется тогда, когда обрабатывают хрупкую заготовку. Она устанавливается со стороны той руки, которой держат крейцмейсель.
- Инструмент проверяют на отсутствие трещин и заусенцев на наконечнике. Молоток или кувалда должны иметь чистый боек.
- Заготовка должна надежно фиксироваться зажимным устройством и не двигаться во время работы.
- Ударять нужно только по тыльному концу. Нельзя замахиваться молотком/кувалдой. Бить необходимо коротко и без размаха.
- Опытные мастера рекомендуют работать со специальным защитным «грибком», надеваемым на инструмент. Это снизит риск травматизма при работе.
Не всегда резиновая шайба идет в комплекте с инструментом. Ее можно делать самостоятельно. Из резины (толщина около 1 см) вырезают круг (диаметр примерно 7 см). В середине блинчика делают пару отверстий по 1 см, прорезая перемычку между ними. Такая шайба закрывает кисть и дает обзор для работы.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Крейцмейсели должны изготовляться в соответствии с требованиями
настоящего стандарта по чертежам, а для продажи через розничную торговую сеть и
образцам, утвержденным в установленном порядке.
Крейцмейсели должны

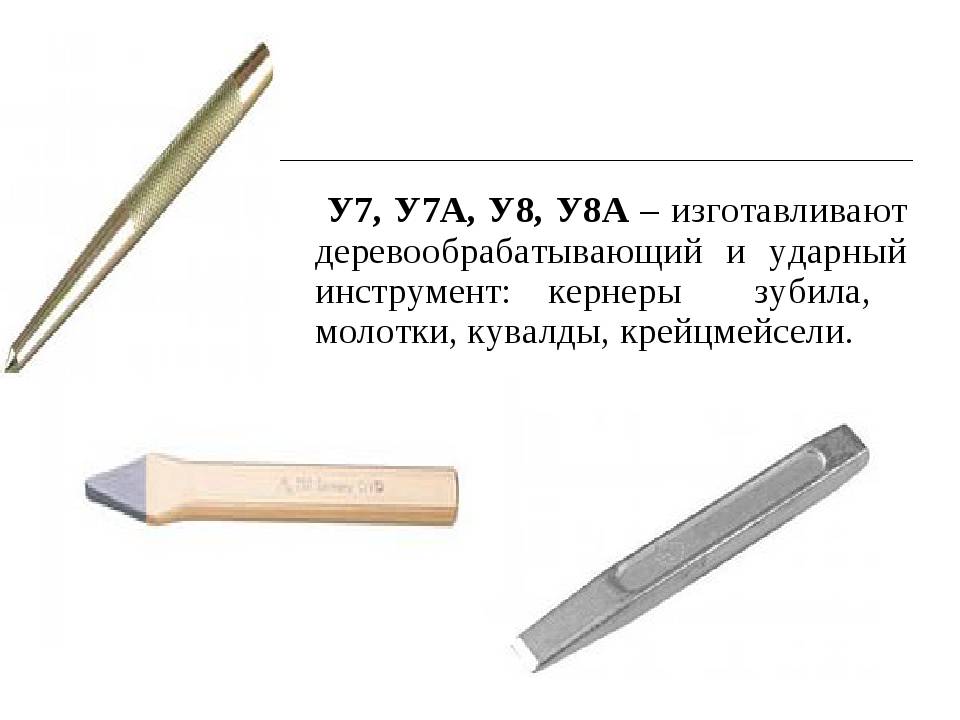

изготовляться из сталей марок 8ХФ по ГОСТ
5950, У7А или У8А по ГОСТ
1435.
Примечание. По заказу потребителя допускается изготовлять крейцмейсели из сталей
других марок с физико-механическими свойствами в термически обработанном
состоянии не ниже, чем у сталей, указанных выше.
(Измененная редакция, Изм. № 3).
2.2. Твердость рабочей и ударной частей крейцмейселей должна
соответствовать указанной в табл. 2.
Таблица 2
Марка стали | Твердость | |
рабочей | ударной | |
8ХФ | 56 … | 41,5 |
У7А или У8А | 54 … | 36,5 … |
(Измененная редакция, Изм. №
2, 3).
2.3. Параметр шероховатости Ra поверхностей крейцмейселей
по ГОСТ 2789 не должен быть более: для режущих граней – 2,5 мкм, для остальных
поверхностей – 10 мкм.
Шероховатость поверхностей,
не подвергаемых механической обработке, при изготовлении крейцмейселей из
проката должна соответствовать требованиям ГОСТ
5210.
(Измененная редакция, Изм. №
3).
2.4. Допуск симметричности рабочей части крейцмейселя относительно оси
державки – 0,5 мм.
(Измененная редакция, Изм. №
2).
2.5. На поверхности крейцмейселя не допускаются расслоения, трещины,
закаты, заковы, плены и другие подобные дефекты, снижающие прочность и
ухудшающие внешний вид.
2.6. Крейцмейсели должны иметь одно из защитных покрытий, указанных в
табл. 3.
Таблица 3
Группа условий эксплуатации по ГОСТ | Вид | Обозначение | |
по ГОСТ | по ГОСТ | ||
1 | Окисное с промасливанием | Хим. окc. прм. | – |
Фосфатное с промасливанием | Хим. | ||
Хромовое толщиной 9 мкм | Х9 | ||
2 – 4 | Хромовое толщиной 1 мкм с подслоем никеля, | Нпб | – |
Цинковое толщиной 15 мкм с хроматированием | Ц15.хр | – | |
Фосфатное с последующей окраской | – | Хим. Эм.НЦ-132 | |
5 – 8 | Кадмиевое толщиной 21 мкм с хроматированием | Кдб | – |
Хромовое толщиной 1 мкм с подслоем никеля, | Ндз | – |
![§ 18. инструменты для рубки [1980 макиенко н.и. - общий курс слесарного дела]](https://stankotk.ru/wp-content/uploads/2/8/c/28c5737173c587381c280ac45ed4c5a1.jpeg)
Примечания:
1. Крейцмейсели, выпускаемые
для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие
не ниже чем для 2-й группы условий эксплуатации по ГОСТ
9.303.
2. Допускается по
согласованию с потребителем (торгующими организациями) применять другие
металлические и неметаллические защитно-декоративные покрытия по ГОСТ
9.306 и ГОСТ
9.032, по
защитно-декоративным свойствам не уступающие указанным в табл. 3.
3.
Допускается отсутствие покрытия рабочей и ударной частей крейцмейселя на длине
не более 3 мм.
(Измененная редакция, Изм. №
1, 2, 3).
2.7. (Исключен, Изм. № 3).
2.8. Технические требования к качеству покрытий крейцмейселей – по ГОСТ 9.301 и ГОСТ 9.302.
(Измененная редакция, Изм. №
3).
2.9. Надежность крейцмейселей определяется прорубкой канавки в образце из
стали марки 45 по ГОСТ 1050 с твердостью 30 … 32 HRCэ, глубиной не менее 3 мм и длиной не менее 200 и 300 мм для
крейцмейселей длиной до 160 мм, изготовленных соответственно из углеродистой и
легированной сталей, и 300 и 400 мм для крейцмейселей остальных длин.
Критерием предельного
состояния является появление критических дефектов на ударной и рабочей частях
крейцмейселя по ГОСТ 26810 или
появление радиуса затупления на рабочей части более 0,4 мм.
Примечание. Проверку крейцмейселей на надежность ввести с 01.01.91.
2.10. На каждом крейцмейселе должна быть следующая маркировка:
товарный знак
предприятия-изготовителя;
ширина режущей кромки;
марка стали (для
крейцмейселей, изготовленных из хромованадиевой стали);
обозначение крейцмейселей
(последние 4 цифры), за исключением крейцмейселей для розничной продажи.
2.11. Остальные требования к маркировке и упаковка крейцмейселей – по ГОСТ 18088.
2.9 – 2.11. (Введены дополнительно, Изм. № 3).
Техника безопасности
Крейцмейсель, как и любой другой слесарный инструмент, требует соблюдения определенных нюансов во время работы:
- Проводить любые манипуляции необходимо в защитных очках. Они защитят глаза от попадания металлической стружки.
- Защитная стенка используется тогда, когда обрабатывают хрупкую заготовку. Она устанавливается со стороны той руки, которой держат крейцмейсель.
- Инструмент проверяют на отсутствие трещин и заусенцев на наконечнике. Молоток или кувалда должны иметь чистый боек.
- Заготовка должна надежно фиксироваться зажимным устройством и не двигаться во время работы.
- Ударять нужно только по тыльному концу. Нельзя замахиваться молотком/кувалдой. Бить необходимо коротко и без размаха.
- Опытные мастера рекомендуют работать со специальным защитным «грибком», надеваемым на инструмент. Это снизит риск травматизма при работе.
Не всегда резиновая шайба идет в комплекте с инструментом. Ее можно делать самостоятельно. Из резины (толщина около 1 см) вырезают круг (диаметр примерно 7 см). В середине блинчика делают пару отверстий по 1 см, прорезая перемычку между ними. Такая шайба закрывает кисть и дает обзор для работы.

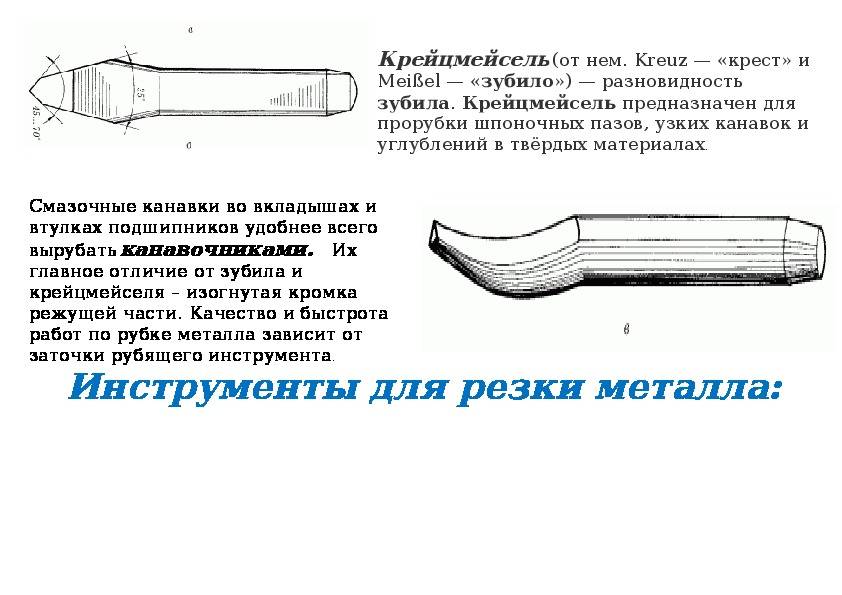

Крейцме́йсель (от нем. Kreuz — «крест» и Meißel — «зубило») — разновидность зубила.

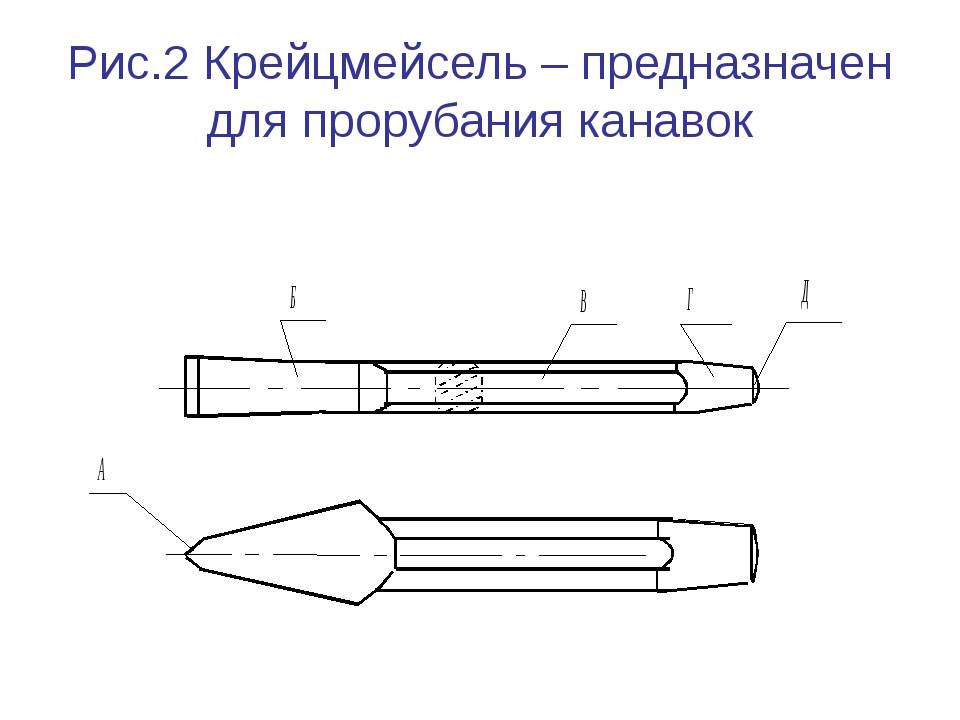

Крейцмейсель предназначен для прорубки шпоночных пазов, узких канавок и углублений в твёрдых материалах. Также при помощи крейцмейселя вырезают бороздки при разрезании больших металлических поверхностей.
Крейцмейсели бывают нескольких видов: прямоугольные, круглые и специальные.
Связанные понятия
Руба́нок (отнем. Raubank) — ручной деревообрабатывающий инструмент для строгания. Рубанки используются для придания поверхностям деревянных деталей нужной шероховатости, прямолинейности, плоскостности, формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и пр.) (используется в наши дни).
Связанные понятия (продолжение)
Хирурги́ческие пи́лы — хирургические инструменты, используемые для распиливания костей при ампутации, в костной пластике (остеосинтезе). Действие распила основано за счёт возвратно-поступательных движений пилы с кромкой из множества заострённых клиньев. Остро заострённые клинья попарно отогнуты в разные стороны на небольшое расстояние (разводка пилы):. В хирургии используют листовые, дуговые и проволочные пилы:.
Разновидности зубил — тонкие отличия

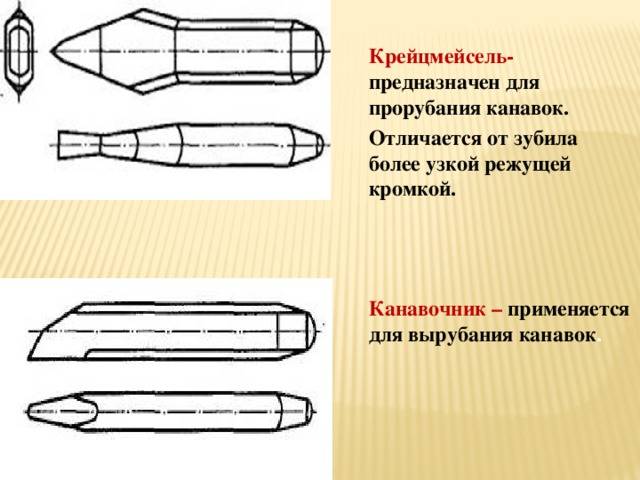

Крейцмейселем вырубают канавки, поэтому он получил название канавочник, и является довольно популярной разновидностью зубила, но далеко не единственной. Посмотрим, что еще нам может помочь в слесарной работе. Существует еще несколько разновидностей зубил, кроме основного слесарного (того грубого, о котором говорилось выше) и крейцмейселя (канавочника), например, пика-зубило, кузнечное, высечное и пробойник. Пожалуй, скажем пару слов о каждом.
Начнем со слесарного варианта, самого примитивного и грубого. По внешнему виду такой вид напоминает брусок из металла, где угол режущей части заострен. Производители слесарных зубил дополнительно закаливают и отпускают сталь, особенно на наконечнике. Обычно длина такого инструмента равна от 10 до 20 см при ширине от 5 до 52 мм. Углы на лезвиях затачиваются в зависимости от вида и толщины металла. Угол может быть тупым, если зубило предназначается для рубки мягкого металла, и наоборот, для твердых металлов угол должен быть поострее. У слесарных зубил среднюю часть делают наиболее удобной формой для держания руками во время рубки. Отличается такой инструмент своим сечением, оно бывает либо эллипсным, либо многогранным
Важно, чтобы запиливались и зачищались ребра зубил. От этого будет зависеть качество работы и производительность. Канавочник — это, на самом деле, не крейцмейсель, хотя их часто отождествляют
Канавочник — это, на самом деле, не крейцмейсель, хотя их часто отождествляют
Они до боли похожи, и задача у них одинаковая — создание канавок, но именно канавочник может их делать еще и фигурными, например, полукруглыми, его наконечник может иметь разные формы. Кузнечное зубило насажено на деревянную длинную ручку. По внешнему виду напоминает молоток. Такая конструкция помогает работать с раскаленными металлами и хорошо подходит для очень холодной рубки. Часто кузнечные зубила бывают не только фасонными, но также и с закругленными режущими кромками. Такой тип относят к накладным кузнечным инструментам. Отличаются от слесарных зубил тем, что режущие части называют ножом, и они более острые. Стандартная длина такого инструмента от 30 до 50 мм. Если требуется разрубать холодные металлы, то можно воспользоваться зубилами длиной от 16 до 19 см, а для горячих металлов подходящей длиной будет от 18 до 24 см
Важно, чтобы деревянная рукоятка не была расклиненной, это может отразиться не только на качестве работы, но и на безопасности. Пика-зубило помогает разбивать наиболее тяжелые металлы. Его предназначение — оснастка пневматических бетоноломов, а также рубильных и отбойных молотков
Рабочая часть заостренная, что позволяет делать глубокие надсечки. Высечное зубило и подсечка отличаются изогнутой рабочей частью. Их используют, когда нужно высекать фигурные линии в листовых прокатах. Часто оба инструмента называют подсечками, но это неверно. Подсечки напоминают перевернутые зубила, и их предназначение — ускорить разрубку металла. Также они отличаются четырехгранными хвостами, которые вставлены в соответствующие пазы на наковальнях. Пробойники отличаются конусообразной рабочей частью и используются, когда требуется пробить отверстия в листовом прокате
Его предназначение — оснастка пневматических бетоноломов, а также рубильных и отбойных молотков. Рабочая часть заостренная, что позволяет делать глубокие надсечки. Высечное зубило и подсечка отличаются изогнутой рабочей частью. Их используют, когда нужно высекать фигурные линии в листовых прокатах. Часто оба инструмента называют подсечками, но это неверно. Подсечки напоминают перевернутые зубила, и их предназначение — ускорить разрубку металла. Также они отличаются четырехгранными хвостами, которые вставлены в соответствующие пазы на наковальнях. Пробойники отличаются конусообразной рабочей частью и используются, когда требуется пробить отверстия в листовом прокате.
В последнее время выпускаются новые модели зубил. Они более усовершенствованы и удобны в работе. Это зубила с протекторами, конопатки и утяжеленные зубила. Варианты с протектором относятся к самым безопасным. Благодаря защите обеспечивается надежность при хвате. Также протектор обеспечивает заслоненность рук от удара молотками. У зубил-конопаток очень широкая рабочая часть, поэтому любую поверхность можно обработать быстро и качественно. Широкое применение такие модели нашли тогда, когда нужно законопатить щели в срубах или удалить от стен старую керамическую плитку. Утяжеленными зубилами пользуются, когда нужно разрушить бетонные или кирпичные конструкции. Такие инструменты отличаются тяжелым весом и массивностью.
Блок: 3/4 | Кол-во символов: 3822
Рубка металла
Рубкой называется операция, при которой с помощью режущего инструмента с поверхности заготовки или детали удаляются лишние слои металла или заготовка разрубается на части.
Применяется рубка в тех случаях, когда станочная работа трудно выполнима или нерациональна и когда не требуется высокой точности обработки.
Рубка применяется для удаления (срубания) с заготовки небольших неровностей, шероховатостей, снятии твердой корки, окалины, заусенцев, острых углов кромок на литых и штампованных деталях. Кроме того, при помощи рубки вырубают шпоночные пазы, смазочные канавки, разделывают трещины в деталях под сварку (разделка кромок), срубают головки заклепок при их удалении, вырубают отверстия в листовом материале, отрубают от пруткового, полосового или листового металла какую-то часть.
Точность обработки, достигаемая при рубке составляет 0,5 – 1 мм.
Производится рубка при неподвижном положении обрабатываемой детали. Обычно заготовку перед рубкой закрепляют в тисках. Крупные заготовки рубят на плите или наковальне, а очень крупные – в том месте, где они находятся.
Основными режущими инструментами при ручной рубке являются зубило, крейцмейсель и др., а ударным инструментом – слесарные молотки.

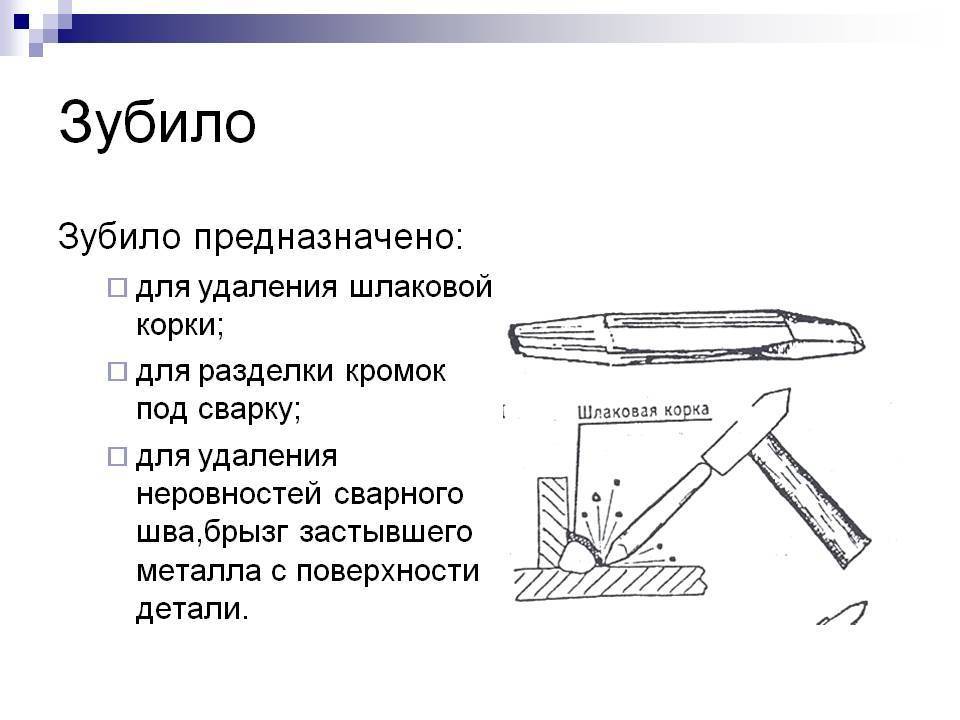

Простейшим режущим инструментом, служащим для рубки металла, обрубки заусенцев, грубого выравнивания поверхностей, срубания головок заклепок, вырубания пазов и отверстий является зубило.
Зубило представляет собой стальной стержень, изготовленный из инструментальной углеродистой стали У7А6, УВА, 7ХВ, 8ХВ.
Зубило состоит из трех частей: рабочей, средней и ударной.
Рабочая часть зубила представляет собой стержень с клиновидной режущей частью – лезвием на конце, заточенной под определенным углом.
Ударная часть – боек сделана суживающейся кверху, вершина ее закруглена. Угол заострения (угол между боковыми гранями) выбирается в зависимости от твердости обрабатываемого металла. За среднюю часть зубило держат при рубке.
Для рубки металлов рекомендуют следующие углы заострения: для твердых материалов – сталь, бронза, чугун – 70 градусов; для материалов средней твердости – сталь – 60 градусов; для мягких материалов, таких как латунь, медь, титановые сплавы – 45 градусов; для алюминиевых сплавов – 35 градусов.
Длина зубила может быть 100, 125, 200 мм, ширина рабочей части – 5 мм, 10 мм,16 и 20 мм.
Рабочая часть зубила на длине 15 – 30 мм закаливается и отпускается. При испытании зубила на прочность им отрубают зажатую в тиски стальную полосу марки Ст6 толщиной 3 мм шириной 50 мм.
После испытания на лезвии зубила не должно быть вмятин, выкрошенных мест и заметных следов затупления.
Для определения степени закалки зубила пользуются старым напильником. Им проводят по закаленной части зубила. Если при этом напильник не снимает стружку с закаленной части зубила, а на ней остаются лишь едва заметные риски, закалка выполнена качественно.

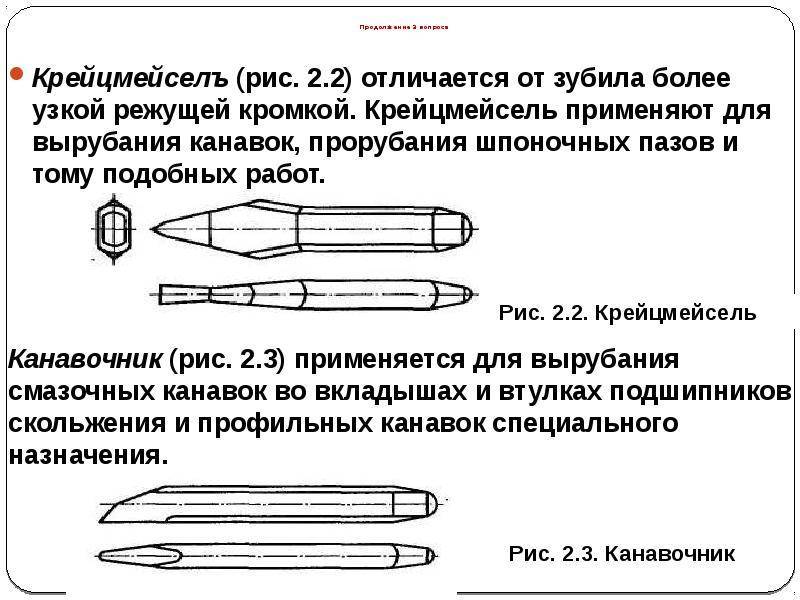

Крейцмейсель служит для прорубания узких пазов и канавок. От зубила он отличается более узкой режущей кромкой. Однако его можно использовать и для срубания поверхностного слоя с широкой плиты. Для этого сначала крейцмейселем прорубают канавки, а оставшиеся вырубают зубилом.
Материалы для изготовления крейцмейселя и углы заострения, твердость рабочих и ударных частей такие же, как и у зубила.
Для вырубания профильных канавок – полукруглых, двугранных и других применяют специальные крейцмейсели – канавочники. Канавочники отличаются от крейцмейселя только формой режущей кромки. Изготовляют их из стала У8А длиной 80, 100, 120, 150, 200, 300 и 350 мм с радиусом закругления 1; 1,5; 2,0; 2,5; 3 мм.
Определение: что это такое – рубка металла
Это операция слесарного дела, в ходе которой происходит заранее обусловленное разделение заготовки в различных пропорциях. Перед этим наносится специальная разметка. Разрыв можно осуществлять как вдоль, так и поперек. Это удобный способ, потому что он снижает количество процедур по финишной обработке, а значит, и себестоимость готовой продукции. Единственный нюанс – края могут получиться немного рваные, то есть понадобится шлифовка.
Это подготовительный этап, он не является чистовым, то есть последним. Задачи, которые решаются в процессе:
- удаление лишнего слоя. окалины, прочих дефектов после отливки;
- снятие кромок, в которых остается высокое кромочное напряжение после литья или штамповки;
- раздел одного изделия на небольшие элементы;
- пробой канавок или иных функциональных углублений, пазов.
Применение находится в широком спектре областей – от небольших предприятий до крупных машиностроительных заводов. Но наиболее примитивный аналог процедуры можно выполнять в домашних условиях.
Крейцмейсель что это такое фото
крейцмейсель — крейцмейсель … Орфографический словарь-справочник
крейцмейсель — зубило, долото Словарь русских синонимов. крейцмейсель сущ., кол во синонимов: 2 • долото (16) • зубило … Словарь синонимов
КРЕЙЦМЕЙСЕЛЬ — (нем. Kreuzmei?el) инструмент для вырубания узких канавок, шпоночных пазов и т. п … Большой Энциклопедический словарь
КРЕЙЦМЕЙСЕЛЬ — с узким лезвием (см.) для вырубания в твёрдых материалах узких канавок, шпоночных пазов или рубки швов, заусенцев и др … Большая политехническая энциклопедия
КРЕЙЦМЕЙСЕЛЬ — (от немецкого Kreuz meiβel) узкое зубило, литейный инструмент для обрубки и очистки отливок из черных и цветных сплавов. Крейцмейсель крепят в пневматическом молотке. Угол заточки α (рис. К 28) зависит от твердости обрабатываемого… … Металлургический словарь
КРЕЙЦМЕЙСЕЛЬ — (от нем. Kreuzmeissel) узкое зубило (см. рис.) для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. д.). Крейцмейсель … Большой энциклопедический политехнический словарь
крейцмейсель — (нем. Kreuzmeißel), инструмент для вырубания узких канавок, шпоночных пазов и т. п. * * * КРЕЙЦМЕЙСЕЛЬ КРЕЙЦМЕЙСЕЛЬ (нем. Kreuzmeibel), инструмент для вырубания узких канавок, шпоночных пазов и т. п … Энциклопедический словарь
крейцмейсель — (нем. kreuzmeibel) зубило с узким лезвием, употребляемое для вырубания канавок в металле. Новый словарь иностранных слов. by EdwART, , 2009. крейцмейсель (рэ, мэ, сэ), я, м. (нем. Kreuzmeißel … Словарь иностранных слов русского языка
Крейцмейсель — (нем. Kreuzmeiβel) узкое Зубило для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. п.) … Большая советская энциклопедия
Крейцмейсель — см. Зубило (доп.) … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Название «крейцмейсель» происходит из немецкого языка. Данный термин является названием слесарного ударно-режущего инструмента, относящегося к одной с зубилом группе.
Эти инструменты характеризуются общим принципом и технологией действия, но путать их нельзя. Устройства имеют различную конструкцию и область применения.
Чтобы понять разницу между ними, необходимо рассмотреть общие черты и различия.
Крейцмейсель и зубила: чем отличаются эти инструменты
Они имеют идентичные основные элементы. Оба инструмента изготавливают из стали, состоят из ударной части, которая принимает на себя силу удара от кувалды/молотка. Рабочий участок заточен. И зубило, и крейцмейсель снабжены серединой, за которую держится рабочий.
Она позволяет направлять прибор в нужную сторону.Если внимательно посмотреть на эти инструменты, различие становится очевидным. Рабочая часть у крейцмейселя сплюснута гораздо больше, нежели у зубила. Исключение составляет кончик, на котором находится рубящая грань.
Это придает устройству некоторое сходство с лопаткой. Металл обрабатывается вдоль боковых сторон. Зубило является более грубым инструментом. Наиболее простая конструкция этого инструмента представляет собой брусок из металла, который сужен и заточек с одного из концов.
Отдельные параметры, являющиеся специфическими, — длина, угол заточки, а также материал исполнения зависят от конкретной специализации инструмента. Это справедливо и для зубила, и для крейцмейселя.
Как устроен слесарный инструмент крейцмейсель?
Устройство инструмента имеет характерные для слесарных инструментов черты. Оно состоит из рабочей, ударной и средней частей. Первой является фронтальной стороной крейцмейселя. На ней находится режущая кромка.
С противоположного конца инструмента расположена фронтальная сторона. Она требуется для осуществления удара молотком либо другим тяжелым предметом. Средняя часть инструмента предназначена для обхвата. Она позволяет облегчить работу с устройством.
Конструкция крейцмейселя должна отвечать определенным требованиям. Они прописаны в ГОСТе 7212-74. Общая длина инструмента согласно данному стандарту варьируется от 12,5 и до 20 см. Заточка может иметь следующие углы — 45, 60, 70 градусов.
ГОСТ определяет и материал, из которого изготовлено устройство. Крейцмейсели производят только из инструментальной стали марки У7А или У8А. Устройства обязательно должны быть с защитным покрытием. Оно выполняется кадмиевым, окисловым, цинковым, хромовым.
