Клапан сброса избыточного давления воздуха

Клапана на компрессор своими руками

Т.к. тема про компрессор разрослась аж до 3 записей, мной решено создать запись затрагивающую все аспекты сборки самодельного компрессора на базе головы ЗИЛ-130. От идеи до воплощения. Данная запись будет периодически обновлятся. Собирать/ купить готовый личное дело каждого. Схожий компрессор по производительности и литражу я обнаружил от 15 тысяч. Привод прямой( ресурс маленький). Покумекав, начал сборку своего.

1) Ресивер

(накопитель сжатого воздуха), чем больше — тем лучше( для прямого привода большой ресивер -> быстрый износ поршневой) для подкачки шин и редкой поэлементной покраски 50 -100 литров вполне достаточно. Большой ресивер позволит получить более стабильный результат. 2)Двигатель (электрический) для привода компрессорной головы (рекомендуется с запасом20-40%, во избежании возможных проблем незапуска под нагрузкой). (как правило двигатели стоят асинхронные с конденсаторами) 3)Защитная решетка (чтоб руки на ремень не намотало) 4)Приводной ремень (как правило клиновидный, в случае адского перегруза проскользнет и не убьет мотор) 5)Обратный клапан ( необходим для запуска компрессора под нагрузкой, принцип работы: в ресивер впускать из ресивера не выпускать) 6)Трубка подачи воздуха в ресивер(как правило медная, или алюминиевая). 7)Компрессорная головка ( как правило ставятся под охлаждение воздухом, в нашем случае охлаждение водой/антифризом, при длительной работе желательно), от неё зависит производительность системы в целом.

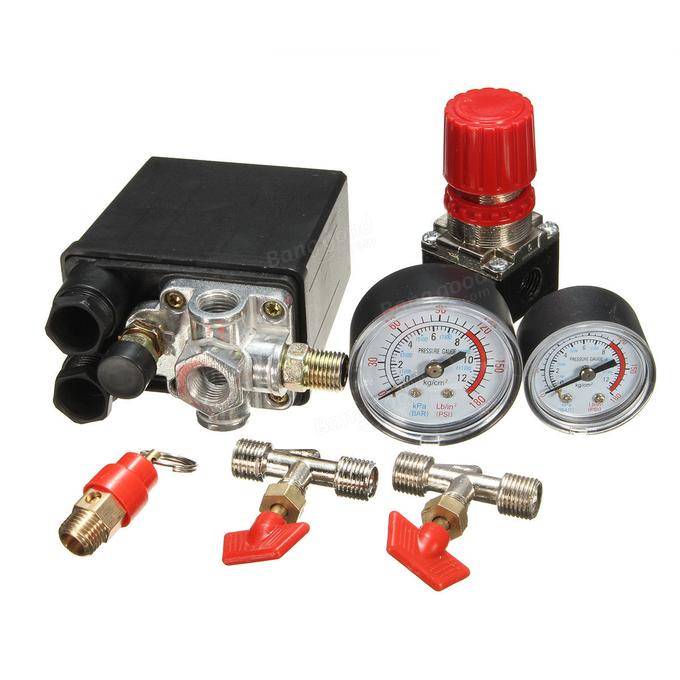

ПрессостатСливной кран

Теперь разберем следующую неочевидную вещь: для чего делается такая длинная магистраль от головы до ресивера? Необходимо для более легкого запуска компрессора. Принцип работы данного узла прост- воздух из компрессорной головы проходит по магистрали через обратный клапан в ресивер. Компрессор отключился — обратный клапан запер воздух в ресивере, воздух стоит в трубке. Клапана компрессора не настолько герметичны и понемногу стравливают воздух, тем самым давление в трубке падает. Мотору необходимо несколько мгновений чтобы выйти в рабочий режим, и эти несколько мгновений обеспечивает трубка и обратный клапан.

Второе, для снижения конденсата на выходе из компрессора, ввод воздуха рекомендуется делать дальше от выхода.

Назначение

Для бесперебойного функционирования компрессора необходимо предотвратить:

• обратный ход пневмопотока;
• чрезмерное давление в ресивере;
• изменение направления потоков атмосферного и сжатого воздуха;
• чрезмерную нагрузку на двигатель.

Если конструктив предполагает наличие определенных компонентов, значит их отсутствие может повлечь проблемы. Поэтому лучше приобрести и иметь «про запас» предохранительные и обратные клапаны, которые наиболее подвержены износу. Пневморазгружатели вам понадобятся, если вы хотите увеличить срок эксплуатационной пригодности двигателя.

Представленные в этой категории компоненты компрессорных станций позволяют сделать работу компрессорных агрегатов эффективной. Они используются для сборки новых агрегатов, а также позволяют выполнить ремонтные работы при потере функциональности аналогичными элементами при эксплуатации компрессорной техники.

Виды и конструкции

Клапаны сбросного типа подразделяются на две основные группы:

• прямого действия, открывающиеся только под воздействием на него давления внутренней среды. К ним относятся устройства, используемые для предотвращения образования чрезмерного давления в масляных и топливных системах;
• непрямого действия, использующие посторонний источник давления Они более подходят для жидкостных и воздушных систем.

В зависимости от особенностей конструкции и принципа действия делятся на четыре вида.

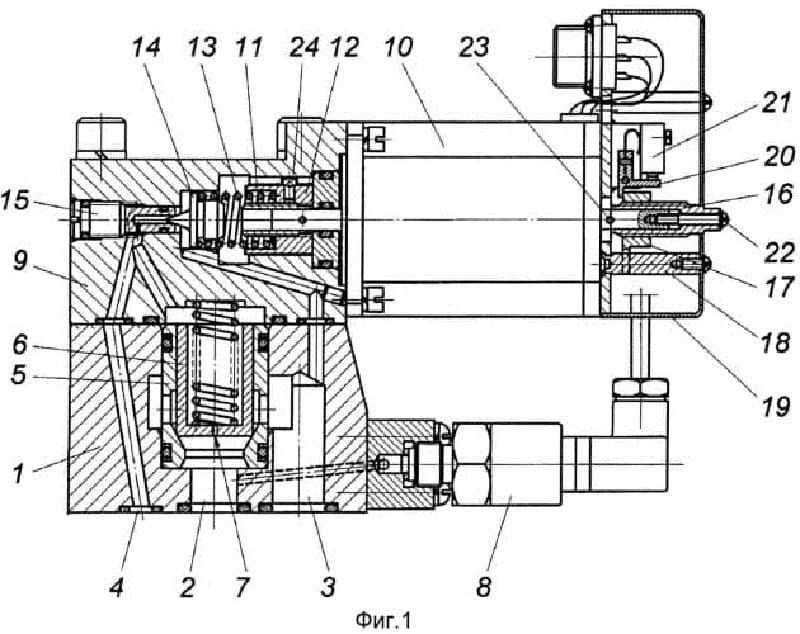

С выносным датчиком

Прибор оборудован пружинным механизмом и штоком, приводящимся в движение основными или резервными мехами. На них в момент перегрева воды оказывает воздействие термочуствительная жидкость, поднимающаяся по капиллярной трубке из колбы датчика.

При срабатывании устройства шток открывает тарелку для движения теплоносителя. К подающей магистрали и к канализации для сброса лишней воды в корпусе клапана предусмотрены два патрубка.

Комбинированные с подпиткой системы

Представляют собой тип предохранительной арматуры в системах отопления, которая способна выполнять сразу 3 функции:

• сбрасывать перегретый теплоноситель из бака котла по сигналу выносного датчика;
• эффективно охлаждать теплогенератор;
• автоматически подпитывать систему отопления холодной водой.

Шток подобного изделия оснащён двумя тарелями, которые могут одновременно открывать 2 прохода: один для сброса закипающего теплоносителя, другой для подачи холодной воды.

Модели представленные на следующем фото имеют тройной выход. Они встраиваются в трубопровод перед отопительным прибором или бойлером. Для сброса среды используется нижний патрубок, для присоединения водопровода и магистрали подпитки предназначены два верхних патрубка.

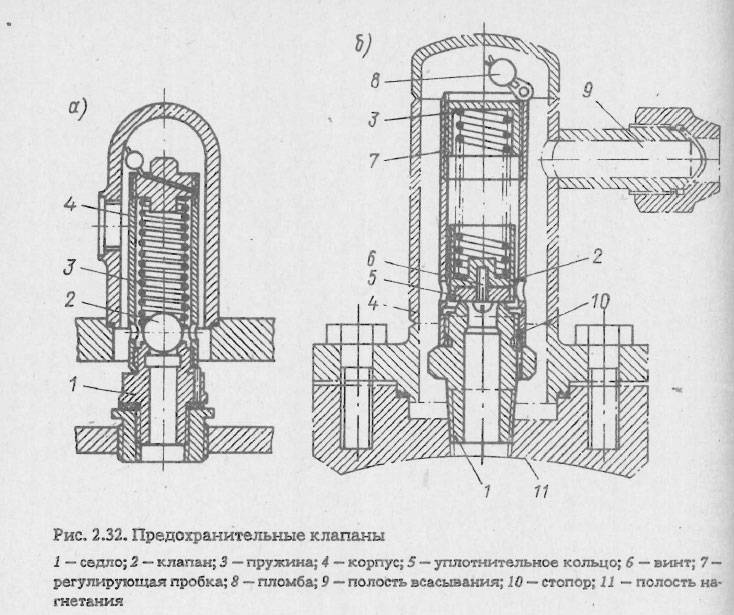

Пружинные

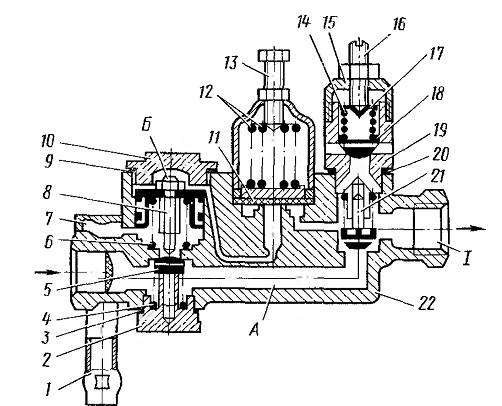

В подобных устройствах золотник приводится в движение под действием силы сжатия рабочей пружины. Настройки одного и того же клапана можно откорректировать при замене пружины разного типа, которые входят в его комплект.

Ряд моделей имеют дополнительно вмонтированный в корпус рычаг, осуществляющий ручной подрыв. С его помощью можно вручную продувать клапан для проверки его общего технического состояния или выпускать часть рабочей среды.

Так как пружина в большинстве случаев находится под воздействием внутренней рабочей среды, то для устройств, которые работают с агрессивными веществами, её покрывают защитным слоем полимера. Такие модели изделий имеют уплотнения по штоку по типу сальникового или сильфонного устройства.

Рычажно-грузовые

Основной узел механизма клапана данного типа составляет рычаг с подвешенным на нём утяжелителем. На срабатывание устройства влияет вес груза и длина плеча рычага до места, где он размещён. Чем он массивнее и чем дальше находиться от штока, тем при более высоком давлении срабатывает сбросник.

Чтобы обеспечить полную герметизацию седел большого размера потребуется использование более тяжёлого груза, а это может привести к достаточно сильному уровню вибрации всего устройства. В таких случаях применяют клапаны, у которых сечение сброса среды образовано двумя параллельными сёдлами. В корпусе такого устройства также установлены два затвора, функционирующих параллельно. Такая конструкция снижает массу утяжелителя и длину рычагов и положительно влияет на увеличение темпа работы агрегата.

Обратный клапан сброса избыточного давления

Обратный клапан — разделяет столб жидкости на части. При смене направления движения жидкости обратный клапан срабатывает, перекрывая поток.

В результате гидравлический удар меняет свой характер. При нормальных условиях рабочая среда сама удерживает рабочий орган защитного механизма в открытом положении.

Обратный клапан — средство аварийной меры предотвращения поломки оборудования, входящего в состав сети — эффективен, если правильно выбрано место его установки.

Преградить путь обратному потоку имеет смысл там, где вероятен разрыв сплошности потока — локальное падение давления ниже атмосферного, вплоть до нуля. При гидравлическом ударе такие области схлопываются и резкий местный скачок давления усиливает ударную энергию волны.

Важно: максимальное значение давления возникает вблизи насосной станции, разрывы сплошности, как правило, — в верхних точках трубопровода. Количество обратных клапанов и места их размещения определяются расчетом, в котором учитывают особенности защищаемого объекта:

Количество обратных клапанов и места их размещения определяются расчетом, в котором учитывают особенности защищаемого объекта:

• рельеф местности, форму трубопровода;
• время остановки насоса;
• характер используемого клапана;
• возможность возникновения зон кавитации (и количество) при гидравлическом ударе.

Величина ударного давления при изменении направления движения жидкости зависит от характера сработавшего обратного клапана. Обычный поворотный клапан (а также пружинный, шаровой, подъёмный, створчатый) обеспечивают полное перекрытие в конечный момент времени закрытия.

Обратные клапаны с задаваемыми характеристиками (с гидротормозом, с противовесом, комбинированные) поперечное сечение перекрывают плавно, энергию обратного потока жидкости гасят постепенно.

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

• Шаровой для воды.
• Гравитационный шаровой для воды.
• Тарельчатый.
• Лепестковый для вентиляции.

Рисунок 3. Устройство лепесткового воздушного клапана Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.

Как изготовить обратный клапан своими руками

Бывают ситуации, когда обратник воздушного компрессора вышел из строя, а купить новую деталь по каким-либо причинам нет возможности. В таком случае деталь можно изготовить своими руками.

В интернете можно найти довольно сложные способы изготовления данного узла с использованием токарного и фрезерного станков и другого оборудования. Но все же есть способ изготовить простой самодельный клапан из подручных средств. Чертеж данного узла приведен ниже.

Для изготовления обратника потребуется металлическая труба или тройник, пружина, муфта, металлическая пробка с резьбой и шарик.

Совет! В идеале, подойдет шарик от старой компьютерной мышки. Он имеет резиновое покрытие, которое обеспечит более герметичное прилегание к впускному отверстию.

Воздушный обратный клапан изготавливается следующим образом.

1. Возьмите отрезок металлической трубки необходимого размера и нарежьте на обеих ее сторонах внутреннюю резьбу.
2. В боковой части трубки просверлите отверстие и приварите отвод (с резьбой). К нему будет подсоединяться ресивер. Также можно попробовать найти подходящий тройник. В таком случае приваривать отвод не придется.
3. Вкрутите в одну часть трубки (тройника) муфту, как показано на чертеже.
4. Вложите в корпус шарик и прижмите его пружиной. Пружина должна прижимать шарик с достаточным усилием и не быть слишком прослабленной.
5. Прижав пружину, закрутите металлическую пробку. На данном этапе изготовление обратника заканчивается.

Совет! Чтобы шарик при работе компрессора не вылетел через боковой отвод, в нем также можно нарезать резьбу и вкрутить ограничитель с отверстием.

После того, как данный узел будет готов, входной его патрубок подсоединяется к цилиндру агрегата, а второй – к ресиверу.

Основные виды

Обратные клапанные механизмы подразделяются на:

• прямого вида;
• угловые;
• пружинные;
• шариковые;
• ставящиеся при помощи фланцев;
• створчатые;
• устанавливаемые при помощи пайки;
• произведенные под разбортовку.

Все-таки существует один главный недостаток: подобный воздушный клапан ставится на поглощающий резервуар и весьма отрицательно воздействует на совместную холодопроизводительность.

В любом случае, независимо от разновидности и целевого предназначения механизма, надо тщательно следить за тем, чтобы на зазорную деталь не попадали инородные частицы. В противном случае, даже находясь в затворенном положении, запорный вентиль не сможет целиком гарантировать свою работоспособность.

Для того чтобы смонтировать любой из них (имеется в виду разновидность вентиля), надлежит брать в расчет настройку и конфигурацию системы. Помимо этого, эти установки выделяются исходя из специфики своей формы, (квадратные и круглые) и изделия, из которого они произведены. Любое из используемых изделий обладает своей спецификой. Исходя из этого многие механизмы оснащаются агрегатами, исполненными с употреблением пластика, а некоторые — установками из металла.

Сейчас самым популярным видом считается пластиковый клапан. Пропускная возможность этого механизма составляет до 6 м/с. Подобное значение складывается благодаря бесшумности во время включения и выключения рабочих составляющих. Подобная модификация агрегата может действовать как при помощи клапана, поставленного для вытяжки, так и самостоятельно. Необходимо заметить, что подобная разновидность не пользуется большой известностью среди покупателей из-за вытеснения более экономичными аналогами. На сегодняшний день можно приобрести самый популярный вид вентиля для компрессоров — это так называемая «бабочка».

Данные аппараты изготавливаются с использованием металла, а сверху обрабатываются тонким оцинкованным слоем. Механизм оснащен двумя вертящимися лопастями, которые укрепляются на центральную ось. При отсоединении вытяжного коллектора детали замыкаются. Вентиль “бабочка” продается в нескольких вариантах, габариты которых составляют от 31 см.

Виды и конструкции

По принципу действия на запорный элемент клапаны сброса избыточного давления (сокращенно КСИД) делят на два типа:

• Прямого действия. Срабатывают под действием напора рабочей среды. Часто используются в топливопроводах и масляных контурах.
• Непрямого действия. Используется сторонний источник давления. Их применяют в качестве клапанов аварийного сброса избыточного давления воды или газа.

В зависимости от внутреннего устройства клапаны КСИД подразделяются на следующие виды

С выносным датчиком

Арматура укомплектована подпружиненным штоком. Они срабатывают от основных или дополнительных мехов. В датчике находится чувствительный к температуре состав. В случае перегрева он расширяется и попадает в меха по капилляру. Увеличившиеся в размерах меха толкают шток, отжимая запорный элемент от седла. Так открывается просвет для сброса рабочей среды в окружающее пространство или в дренаж.

Комбинированные с подпиткой системы

Продвинутая конструкция разработана для того, чтобы одновременно выполнять несколько операций:

• Сброс рабочей среды по сигналу внешнего сенсора.
• Быстрое снижение температуры теплоносителя.
• Подпитка отопительного контура свежей водой.

Для этого на едином штоке, проходящем через две независимые рабочие камеры, установлены два запорных тарельчатых элемента. Один из них открывает путь перегретому теплоносителю в канал сброса, второй одновременно подает в систему свежий его запас, чтобы компенсировать потери.

Похожие клапана используются и для выпуска избыточного давления воздуха, с одновременным добавлением новой порции из ресивера.

Пружинные

Здесь запорный элемент удерживается силой деформированной пружины. Клапан перестраивается в ограниченном диапазоне напора. Для этого достаточно вращать регулировочный винт, предварительно сжимающий или ослабляющий пружину.

Клапан можно настраивать и в больших пределах, меняя пружину на более или менее жесткую.

Многие пружинные клапаны снабжают рычагом для сброса давления вручную и для проверки работоспособности устройства.

Если прибор предназначен для функционирования в активных средах, на пружину наносят защитное полимерное покрытие.

Рычажно-грузовые

В такой арматуре вместо силы сжатия пружины используется сила земного тяготения. Давление рабочей среды уравновешивается весом тщательно подобранного груза, подвешенного на рычажном механизме. Тонкую настройку момента срабатывания можно добиться, перемещая груз ближе или дальше от штока вдоль по рычагу, снижая или повышая таким образом силу прижима и пороговое значение срабатывания.

Такие конструкции могут устанавливаться только в одном, строго определенном положении относительно горизонта. Как правило, они работают на горизонтальных участках трубопроводов.

Для обеспечения высокой пропускной способности приходится увеличивать диаметр тарельчатых запорных элементов. Чтобы избежать значительного роста габаритов изделия и массы груза, часто в одной рабочей камере размещают два клапана меньшего сечения.

Конструкция отличается высокой стабильностью параметров.

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.

• Воздух в системе отопления: причины появления, как развоздушить систему?
• Сепаратор воздуха и шлама для систем отопления
• Кран Маевского (ручной воздухоотводчик): принцип работы, конструкция
• Расширительный мембранный бак для отопления: конструктивные особенности и принцип работы
• Сэндвич трубы для дымохода
• Грязевики для систем отопления

Компрессор (электродвигатель) не запускается

Компрессор не включается, самая распространённая неполадка. Основное и банальное, что может быть в этой поломке, это нет напряжения в сети. Первое что следует проверить, вилку и провод на обрыв, питающие электродвигатель. При помощи специальной «отвёртки тестера» проверьте подаётся ли напряжение на всех фазах. Проверьте предохранитель, если он имеется. Убедитесь в работоспособности пусковых конденсаторов (у однофазных компрессоров напряжение 220В).

Обратите внимание на уровень давления в баке (ресивере). Возможно давление достаточное и автоматика не запускает компрессор, как только давление упадёт до определённого уровня, электродвигатель запустится автоматически

Это не является поломкой, многие забывают про этот нюанс и переживают раньше времени.

Обратный клапан, также может стать проблемой если компрессор не включается. Также неисправный блок автоматики (пресостат), влияет на поломку(включения, выключения), возможно пришла в негодность кнопка на самом блоке.

Если электродвигатель не запускается гудит, жужжит не набирает нужные обороты или останавливается во время работы, это не всегда означает его поломку.

Основные неисправности электродвигателя которые могут мешать ему правильной бесперебойной работе:

• Низкое питание двигателя (недостаточное напряжение сети)
• Неплотные соединения, плохой контакт
• Вышел из строя обратный клапан (протекает), тем самым создающий обратное давление
• Неправильный запуск компрессора (смотрите инструкцию по эксплуатации)
• Заклинила поршневая группа (из-за недостатка уровня масла, перегрузка)

Если электро двигатель компрессора совсем не включается и не издаёт звуков, то это свидетельствует о следующем:

• Сработал предохранитель питания электрической сети
• Сработала защита от перегрузки
• Плохой контакт в электрической цепи (неполадки с электропроводкой)
• Самое плохое, сгорел электродвигатель (зачастую бывает характерный запах)

Виды и конструкции

По принципу действия на запорный элемент клапаны сброса избыточного давления (сокращенно КСИД) делят на два типа:

• Прямого действия. Срабатывают под действием напора рабочей среды. Часто используются в топливопроводах и масляных контурах.
• Непрямого действия. Используется сторонний источник давления. Их применяют в качестве клапанов аварийного сброса избыточного давления воды или газа.

В зависимости от внутреннего устройства клапаны КСИД подразделяются на следующие виды

С выносным датчиком

Арматура укомплектована подпружиненным штоком. Они срабатывают от основных или дополнительных мехов. В датчике находится чувствительный к температуре состав. В случае перегрева он расширяется и попадает в меха по капилляру. Увеличившиеся в размерах меха толкают шток, отжимая запорный элемент от седла. Так открывается просвет для сброса рабочей среды в окружающее пространство или в дренаж.

Комбинированные с подпиткой системы

Продвинутая конструкция разработана для того, чтобы одновременно выполнять несколько операций:

• Сброс рабочей среды по сигналу внешнего сенсора.
• Быстрое снижение температуры теплоносителя.
• Подпитка отопительного контура свежей водой.

Для этого на едином штоке, проходящем через две независимые рабочие камеры, установлены два запорных тарельчатых элемента. Один из них открывает путь перегретому теплоносителю в канал сброса, второй одновременно подает в систему свежий его запас, чтобы компенсировать потери.

Похожие клапана используются и для выпуска избыточного давления воздуха, с одновременным добавлением новой порции из ресивера.

Пружинные

Здесь запорный элемент удерживается силой деформированной пружины. Клапан перестраивается в ограниченном диапазоне напора. Для этого достаточно вращать регулировочный винт, предварительно сжимающий или ослабляющий пружину.

Клапан можно настраивать и в больших пределах, меняя пружину на более или менее жесткую.

Многие пружинные клапаны снабжают рычагом для сброса давления вручную и для проверки работоспособности устройства.

Если прибор предназначен для функционирования в активных средах, на пружину наносят защитное полимерное покрытие.

Рычажно-грузовые

В такой арматуре вместо силы сжатия пружины используется сила земного тяготения. Давление рабочей среды уравновешивается весом тщательно подобранного груза, подвешенного на рычажном механизме. Тонкую настройку момента срабатывания можно добиться, перемещая груз ближе или дальше от штока вдоль по рычагу, снижая или повышая таким образом силу прижима и пороговое значение срабатывания.

Такие конструкции могут устанавливаться только в одном, строго определенном положении относительно горизонта. Как правило, они работают на горизонтальных участках трубопроводов.

Для обеспечения высокой пропускной способности приходится увеличивать диаметр тарельчатых запорных элементов. Чтобы избежать значительного роста габаритов изделия и массы груза, часто в одной рабочей камере размещают два клапана меньшего сечения.

Конструкция отличается высокой стабильностью параметров.

Особенности и назначение

Как мы уже говорили выше, с давлением шутки плохи. Давление может быть разным, оно различается в зависимости от конкретной рабочей среды.

Давление в трубопроводах называют водным. Серьезный перепад давления воды провоцируют с помощью резкого перекрытия задвижек, включения или выключения насосов и т.д.

В итоге образуется зона, где давление находится не на среднестатистическом уровне. Появляется эффект гидроудара, когда опасная зона перемещается, повреждая все конструкции на своем пути.

Нельзя сказать, что перепады давления воды – серьезная и крайне опасная проблема. Они случаются время от времени, это нормально.

Однако если в трубе не стоит предклапан или стандартный клапан сброса избыточного давления, тогда каждый последующий гидроудар приведет к все большему износу конструкций, а затем и полному их выходу из строя.

Проблемы с давлением есть и в водонагревателях. Там свою роль играет баланс теплой и холодной воды внутри бака. На водонагревателях ставить предохранительный клапан избыточного давления просто необходимо, так как в противном случае вас ждут жуткие последствия. О них расскажем чуть позже.

Не будем забывать и про давление воздуха. Оно тоже играет роль. Минимальное воздействие давление воздуха оказывает на вентиляцию и отвод продуктов горения.

К примеру, при возгорании внутри помещения давление резко меняется, и если сбросной клапан в системе пожарной вентиляции не стоит, тогда дым не удастся удалить из помещения заранее предусмотренным путем. Давление в вентиляции просто не пустит его внутрь и обнулит тягу.

А есть ведь и более опасные ситуации. Взрывы, химические загрязнения, различного рода техногенные и даже военные катастрофы, все это приводит к критичным перепадам, нивелировать которые способен только клапан избыточного давления.

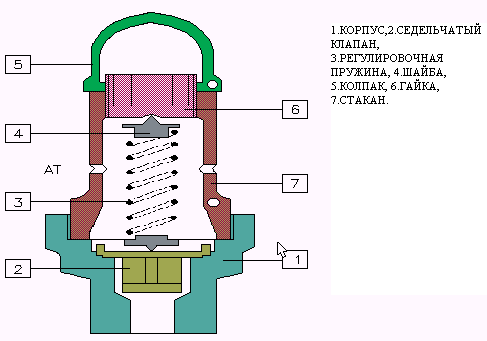

Составляющие и схема клапана

Предохранительный клапан сброса давления выполнен в самых различных вариациях. Как мы уже говорили, есть клапаны для сброса давления воздуха, воды. Есть и конкретные модели, созданные для использования на том или ином оборудовании.

Клапан сброса давления для бойлера

Однако общая конструкция у них всегда одна. Ее мы сейчас и опишем. Для понимания принципа работы клапана этого будет достаточно.

Итак, стандартный предклапан состоит из следующих частей:

1. Корпуса.
2. Тарели.
3. Рычага тарели.
4. Предохранительного рычага.
5. Ручки настройки.
6. Пружин.
7. Дополнительных элементов.

Корпус у него литой, чаще всего из нержавеющей стали. На водопроводных изделиях используют корпуса из латуни или бронзы. Они лучше реагируют на воду, намного долговечнее и качественнее.

Если стальной предклапан при постоянном контакте с водой рано или поздно проржавеет, то латунный сможет стоять без преувеличения много десятков лет, а то и сотен, если его эксплуатировать должны образом.

Тарель – основной запорный элемент, что блокирует поток воздуха или воды. Для воздушных клапанов применяются именно тарели, в моделях для применения в водопроводах встречаются и шаровые запорные образцы.

Рычаг тарели управляет этим элементом. Его чувствительность настраивается с помощью еще одной ручки. Сама настройка в простейших образцах осуществляется за счет манипулирования механикой, а если быть точнее, то специальной пружиной.

Промышленные предклапаны для регулировки давления

Она реагирует на определенный уровень давления и срабатывает, перекрывая клапан. Степень натяжения прямо пропорциональна его уровню, которое активирует предклапан.

Предохранительный рычаг есть не во всех образцах, он выполняет защитные функции, если основной способ блокирования не сработал, либо вышел из строя.

Что же до дополнительных элементов, то тут речь идет об различного рода кнопках для управления, циферблатах, счетчиках и т.д. Все зависит от конкретной модели.

Клапан избыточного давления для водонагревателей вообще не оборудован какими-либо измерительными приборами (по крайней мере, бюджетные модели этой надстройкой обделены).

А вот предклапан для сброса давления воздуха в обязательном порядке снабжается барометром, причем действует тот постоянно, фиксируя уровень давления на рабочей стороне.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.
