Что собой представляет лазерный уровень
Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:
- Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
- Второй вид — приборы, которые самовыравниваются в плоскости.
Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.
Виды лазерных уровней Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки.
Особенности выбора лазерного уровня для ремонта
Перед тем как приобрести прибор, необходимо понимать принцип его работы и назначение. На сегодняшний день в строительстве используют несколько видов лазерных нивелиров, а именно:
- Мультипризменный (статический) построитель. Такие модели коротко называют кросслайнерами. Они просты в использовании и применяются для работ по выравниванию стен и различных поверхностей с помощью прямых или круговых проекций по всей площади помещения. Встроенные светодиоды формируют свет, который, проходя через призмы, превращается в лазерный луч.
- Ротационный вариант. Этот прибор позволяет проводить целый комплекс действий горизонтальными и вертикальными линиями, имеет несколько полезных функций, высокую дальность лазера и подходит для универсального использования как в помещении, так и на улице.
- Статический (точечный) указатель. Самый простой вид устройства для выравнивания поверхностей, который производит лазерные точки, его используют только в бытовых целях.
Каждый из перечисленных нивелиров имеет свои преимущества и недостатки. При необходимости ведения большого спектра строительных работ специалисты рекомендуют приобретать профессиональные, многоуровневые приборы с большим количеством технических возможностей.
При выборе подходящего варианта обязательно обращают внимание на такие важные факторы, как:
- Степень погрешности. Этот элемент позволяет проводить замеры с «ювелирной» точностью до миллиметров. Лучшие показатели у ротационных устройств, но их цена заметно выше.
- Рабочий диапазон. То есть какие виды проекций, линий прибор способен осуществлять и в каких плоскостях их строить. Для большинства работ бытового назначения подходит простой указательный лазер или статический построитель, способный работать на 2 перпендикулярные плоскости.
- Дальность действия. Еще один важный критерий, от которого зависит качество тех или иных работ по выравниванию. Наибольшие показатели у ротационных вариантов (от 20 до 150 метров), плазменные приборы пригодны для домашнего использования (не более 20–30 м).
Помимо указанных факторов, также обращают внимание на тип выравнивания (различают как самонаводящиеся, так и те устройства, которые необходимо настраивать вручную) и наличие полезных дополнительных функций (оповещение о сбое, самовыключение, экономия заряда и т. д.)
Тип питания также играет важную роль, особенно если работать с нивелиром необходимо часто и долго по времени. Качественные варианты оснащены мощными аккумуляторами, простые устройства работают на батарейках, запаса которых, как правило, хватает для выполнения простых действий.
И финальным критерием выбора становится комплектация. Для удобства вместе с самим лазерным уровнем используют фиксирующие приспособления в виде штанги или штатива, приемник увеличения или уменьшения создаваемого луча и другие полезные вещи, например специальная мишень, которая представляет собой пластину из пластика с размеченными на ней точками. Ее используют при необходимости точного попадания лучом на большие расстояния (30–50 м и более).
Не стоит приобретать дешевые варианты лазерных уровней от сомнительных производителей, погрешность измерений в таком случае будет велика, а долговечность устройства оставит желать лучшего. Приборы должны иметь сертификаты соответствия стандарту, гарантийное обслуживание и подробную инструкцию по эксплуатации. Из наиболее качественных и хорошо показавших себя на практике моделей специалисты выделяют продукцию таких фирм, как: Bosh, Stabila, DeWalt, Энкор, Effort, Fit и др.
Пошаговая фотоинструкция по нивелированию оптическим прибором
Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.
Как установить штатив
Главная задача при установке штатива – соблюсти правильную горизонталь основания.
| Иллюстрация | Описание действия |
| Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы. | |
| Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку. | |
| Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании. |
Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.
Монтаж и настройка нивелира
Иллюстрация Описание действия
Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора
Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий
Настройка фокусировки прибора
Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:
| Иллюстрация | Описание действия |
| Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром. | |
| А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё. |
Измерение и фиксация значений
Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.
| Иллюстрация | Описание действия |
| Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке. | |
| Фиксируем данные. | |
| После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько. |
Настройка лазерного уровня
Специалисты разработали ряд правил, которых следует придерживаться перед тем, как начать работу с лазерным уровнем любого вида:
- Луч прибора не должен перекрываться каким-либо предметом (это прервет спроецированную линию).
- Выбирать следует оптимальное расстояние от нивелира до объекта.
- Устанавливать лазерный уровень только на ровной поверхности.
- Требуется надежная фиксация нивелира для полной его неподвижности (для получения наиболее точных данных).
- Обязательно ознакомиться с инструкцией, которая прилагается к прибору.
В любой инструкции к лазерному нивелиру указано, как нужно этот прибор настраивать. Для этого используют пузырьковые дополнительно встроенные уровни (чаще всего необходимые параметры на них выставляются при подкручивании винтов).
Приведение нивелира в рабочее состояние
Качество разметки во многом зависит от правильности расположения устройства. Для этого нужно соблюсти определенные нюансы:
- на пути следования луча не должно быть препятствий, чтобы исключить прерывание спроецированной линии;
- выставлять устройство нужно с учетом оптимального расстояния до объекта, указанного в инструкции. Для максимально точных результатов рекомендуется ставить инструмент как можно ближе к поверхности;
- полная неподвижность уровня – гарантия точности измерения;
- работая с лазерным уровнем, нужно исключить вероятность попадания лазера в глаза людям и животным.
Прежде чем начать использование электронного уровня, стоит привести его в рабочее состояние. Если модель аккумуляторного типа, нужно убедиться, что аккумулятор заряжен. Если инструмент работает на батарейках, нужно их вставить в специальный отсек.
Как привести прибор в рабочее положение?
Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.
Прибор имеет несколько режимов:
- построение горизонтальных линий;
- проецирование вертикальных линий;
- режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
- режим проецирования точки.
Установка уровня
Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.
Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными. Для установки лазерного уровня используют:. Для установки лазерного уровня используют:
Для установки лазерного уровня используют:
- ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
- крепление с помощью штатива к стене, штангам и треногам.
Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.
Настройка
Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.
Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.
При настройке рабочего положения прибор подаёт звуковой или световой сигнал.
Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.
На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.
Обратите внимание
При перемещении прибора регулировка всегда производится заново!
Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.
Меры предосторожности
Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.
При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.
Элементы управления лазерного уровня
Как правило, такие устройства оснащены тремя элементами управления: кнопкой включения, переключения режимов, а также рычагом для фиксации. Последний применяется для того чтобы зафиксировать уровень при выполнении разметки линий и углов, а также во время перемещения. Все лазерные уровни обладают автоматическим пределом нивелирования. Он составляет 5-10 градусов. Для того чтобы нивелир выставить предварительно, на его штативе имеется специальный пузырьковый уровень. Выполнить предварительное выравнивание можно используя специальные винты, расположенные на штативе.
Лазерный уровень – инструмент нового поколения
С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.
Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии
Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).
Лазерный уровень излучает лазерный луч в нескольких проекциях
Этапы отбивки горизонтального уровня лазерным нивелиром
1. Установка лазерного уровня на полу или на штативе.
2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).
3. Включение прибора и получение на плоскости идеально горизонтальной линии.
Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ
4. Прочерчивание этой линии отбивочным шнуром.
5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.
От автора: здравствуйте, уважаемые посетители нашего строительного портала. Еще не так давно при производстве ремонтных работ все мы были вынуждены применять различные сложные и не слишком точные методы для разного вида измерений.
К счастью, прогресс не стоит на месте. В современных магазинах появляется все больше инструментов, которые значительно облегчают жизнь и берегут нам массу времени и нервов. И сегодня мы поговорим об одном из них.
Во время ремонта весьма важной процедурой является проверка ровности стен. Особенно это актуально в старых домах, где этому вопросу при постройке уделялось не так уж много внимания
Кривые стены, наличие на них бугров и вмятин и прочие недочеты способы напрочь испортить впечатление от самого шикарного ремонта
Кривые стены, наличие на них бугров и вмятин и прочие недочеты способы напрочь испортить впечатление от самого шикарного ремонта.
Вот потому-то и необходимо тщательно измерять их ровность. И в этом нам нынче помогает лазерный уровень, который также называют нивелиром. Сегодня мы поговорим о том, как лазерным уровнем проверить ровность стены, как пользоваться им на всех этапах работ — при определении, насколько кривая черновая поверхность и сколько штукатурки на нее понадобится, при проверке уже готовой на предмет того, как качественно строители ее оштукатурили, да и во время самого оштукатуривания.
Как устанавливается лазерный уровень
Чтобы правильно пользоваться лазерным уровнем, его необходимо разместить по горизонту. В наиболее дешевых моделях для позиционирования используются регулируемые ножки. Для контроля положения корпуса применяются привычные всем строителям колбы с пузырьком воздуха внутри.
Проблема такого способа правильной установки одна: процесс очень медленный и должен повторятся при перемещении прибора. Кроме этого, если хочется выровнять потолок, придумать схему стабильного крепления приспособления очень сложно. Поэтому способ позиционирования винтами по пузырьковому уровню считается крайне устаревшим. Современные лазерные приборы используют другие опции.
Самовыравнивание
Функция самовыравнивания по горизонтали очень удобна. Прибор достаточно установить на штативе и нажать клавишу автонастройки. Если отклонение позиции не превышает 5 градусов, уровень будет готов к работе через считанные секунды.
В случае, если автоматически компенсировать угол наклона не удается, прибор подает звуковой сигнал. Чтобы этого не произошло, рекомендуется выполнить черновую настройку положения при помощи регулировки ножек штатива, проверяя правильность установки строительным пузырьковым прибором.
Компенсация отклонений
Во время эксплуатации штатив с лазерным уровнем легко случайно задеть, качнуть подвешенный для выравнивания потолка прибор. Чтобы луч не смещался, не начал плясать, в современных приборах предусмотрена система стабилизации. В ней используется один из вариантов исполнения:
- электронный, работающий на датчиках положения и электромагнитных отклонителях блока излучателя;
- демпферный, действующий на принципе магнитной индукции, использующий схему выравнивания-успокоения.
Демпферы обоих типов в хороших лазерных уровнях в некоторых моделях разрешается отключать. Это может понадобиться для построения наклонной плоскости. Например, для отделки лестничных пролетов или формирования сложных дизайнерских решений в оформлении. Для таких работ пригодится регулируемый штатив с индикатором или шкалой поворота установленного на нем лазерного устройства.
Основные настройки
Если возник вопрос, как пользоваться лазерным уровнем, необходимо предварительно настроить его под условия эксплуатации. В первую очередь выполняется установка пузырьковых уровней, для чего используются винты. Такая настройка может потребоваться вне зависимости от степени сложности устройства. Работа с более функциональным нивелиром также начинается с этого шага, потому как функция самовыравнивания рассчитана на незначительные отклонения от горизонта (не более 15 градусов).
Настройка прибора: Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.
Если необходимо разобраться, как пользоваться лазерным уровнем, следует знать, что построители линий продуцируют (одновременно или выборочно) два луча, которые при попадании на поверхность стен, образуют линии в разных плоскостях. В зависимости от функциональности нивелир может иметь и другие возможности, например, работает в режиме отвеса и лазерной точки.
Ротационные модели функционируют иначе, поэтому требует дополнительных настроек: величина угла сканирования; интенсивность вращения. Нивелир в данном исполнении чаще всего продуцирует лишь один луч для определения маяков. Однако можно найти и более технологичный аналог – с возможностью создания проекций в разных плоскостях.
Подготовка к работе
1. Выбираем нивелир
Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.
- Высокоточные — допускают погрешность не более миллиметра
- Точные — их средняя ошибка составляет уже два миллиметра
- Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.
По принципу действия уровни можно разделить на три группы.
Оптические
Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.
Цифровые
Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.
Лазерные
Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.
Есть несколько видов этих приспособлений
Ротационные
Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.
Точечные
Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.
Линейные
Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.
2. Установка
Поэтапная подготовка инструмента к эксплуатации
- Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
- Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
- Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
- Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.
Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ
3. Настройка
Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.
Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.
4. Дополнительные приборы
Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.
1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.
2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.
3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.
Это интересно: Как сделать клей из пенопласта
Как пользоваться нивелиром
Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.
Настройка лазерного уровня
- Установите прибор на ровной плоскости или закрепите на штативе.
- Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
- Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
- В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
- Настройте величину угла и скорость вращения луча, если эти функции есть.

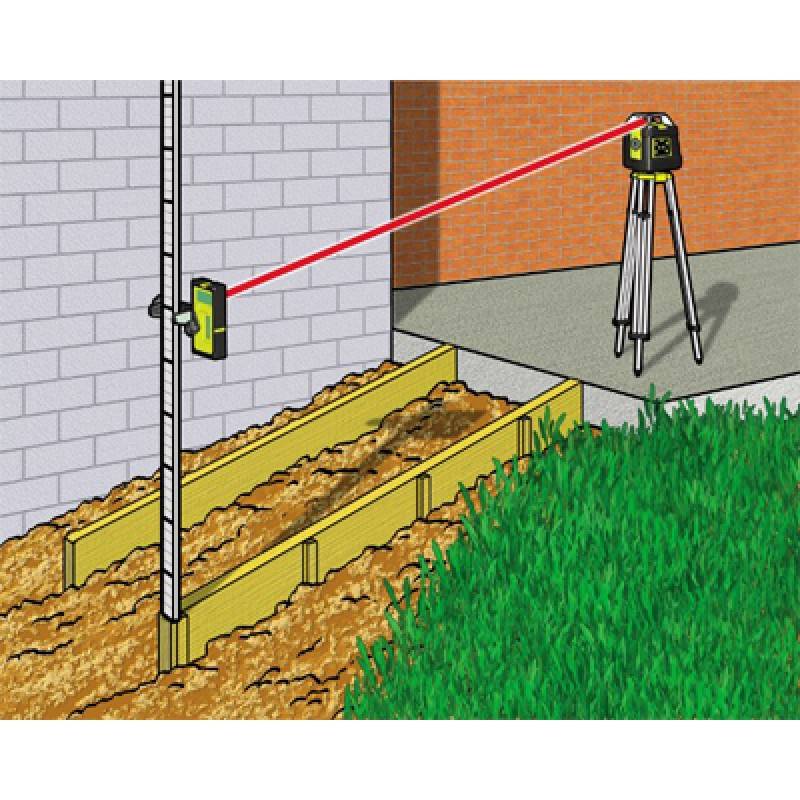

Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.
Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.
Работа на полу с использованием нивелира
При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.
Включите прибор. Красная линия покажет нулевой уровень будущего пола.
Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.
-
Установите лаги по лазерным линиям.
После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.
Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.
Видео: Использование лазерного уровня для отделки помещений
Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.
Проверка ровности пола лазерным уровнем
Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.
Лазерный уровень строит горизонтальные и перпендикулярные линии на полу
выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;
укладка плитки. Делается аналогично работам на полу;
построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;
расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;
установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;
перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;
использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.
