Мастерим малку самостоятельно
Из доски вырезаем заготовку по ширине до 20см, а длину вычисляем — величина равная глубине откоса плюс до 15см, чтобы удобно было руке ее держать.
Вид сверху на откос
Для свободного скольжения инструмента по коробке окна или двери делаем в заготовке вырез, равный ширине соответствующей размерам коробки двери или оконной рамы.
Чтобы малка легко двигалась по этой направляющей, необходимо еще отверстие, через которое будут «проезжать» петли. Оно делается круглым в углу сделанного выреза в доске или фанере. Диаметр должен быть чуть больше, чем у петель, чтобы малка при движении не задевала за петли.
Многие упрощают изготовление – вместо всех вырезов они вбивают в торцовую часть гвоздь (тогда заготовка должна быть чуть толще). Чтобы он не царапал поверхность, по которой будет перемещаться, откусите шляпку и обверните изолентой.
В обоих вариантах один конец малки с вырезом или гвоздем перемещается по оконной раме, а противоположная сторона – по заранее прибитым рейкам, как по направляющим.
Назначение угломера и основные задачи
Рассматриваемый инструмент встретить можно в столярных цехах и мастерских, где без угломера обойтись попросту невозможно. При отделке помещений данным инструментом пользуются специалисты, которые знают, что без него измерить непрямой угол с максимальной точностью невозможно.
Малка или угломер представляет собой приспособление, посредством которого предоставляется возможность определения и фиксирования непрямых углов с переносом их на необходимую заготовку. В строительстве переставная малка применяется при выполнении монтажа оконных откосов, подоконников, дверных откосов. Для чего нужна малка, знает далеко не каждый строитель, чтобы было подтверждено экспериментами, проведенными среди учащихся профтехучилищ по специальности «Столяр».
Угломеры бывают металлическими и деревянными, и даже пластиковыми. Деревянные малки более популярны, так как они не повреждают поверхность измеряемых изделий. Металлические малки изготавливаются преимущественно длиной 300 мм и со встроенным цифровым дисплеем. Пластиковые изделия являются самыми дешевыми, так как они обладают меньшей устойчивостью к физическому воздействию, чем первые два вида.
Такие инструменты называют цифровыми, и используются они преимущественно профессионалами, где важна максимальная точность при проведении работ. Рассматриваемые инструменты, несмотря на материал их изготовления, состоят из следующих элементов:

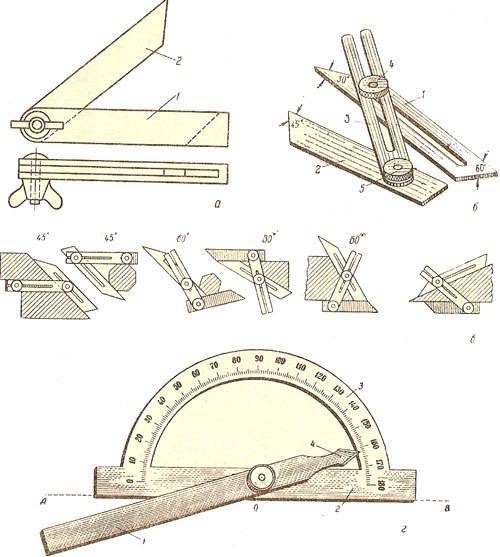

- Колодка, которая является неподвижной частью инструмента. На фото ниже обозначается под цифрой 1
- Подвижная часть, которая называется пером. Перо движется благодаря пазу в колодке, что делает инструмент более удобным в применении. На фото цифра 2
- Крепежный элемент, представленный в виде болта и гайки с рожками, называемой «барашек». Такая гайка применяется в инструменте с той целью, чтобы пользователь мог зафиксировать отмеренный им угол руками
Цифровые угломеры являются максимально точными, но у них имеется существенный недостаток – это высокая стоимость. Аналогами цифровых инструментов являются малки-транспортиры. Это такие инструменты, которые в конструкции оснащены обычным транспортиром.
Как своими руками сделать простейший землемерный инструмент?
В Древней Руси он назывался – сажень. В то же время, «сажень» — это древнерусская мера длины, равная 2,1336м. На фото, правда, явно не 2м. Но суть та же.. И одна нога явно короче другой. Так, видимо, удобнее шагать. Работает он «перешагивая». С одной точки опоры переносим вес на другую, рукой поворачивая верхушку. — Так же как чертежный инструмент — циркуль-измеритель. Во многих фильмах, особенно на морскую тематику, капитан или штурман шагает с таким циркулем по карте. Точно так же и сажень — по земле.
Илл.1. Сажень старинный
Сделайте сажень на участке своими руками, и он станет постоянным Вашим спутником – для разметки грядок, ограждений и прочее. Сделайте один раз — ведь совсем просто, и будет на 10-летия.. Во многих случаях он гораздо удобней рулетки.
Пошаговая инструкция
- Сделайте так, чтобы расстояние между его ногами было привычным — равным 1м (шаг циркуля). Так и будем называть его: «метровый циркуль», или «циркуль-шагомер«.
- Пятки ног лучше заточить на конус – для большей точности измерений.
- На Илл.2 приведен оригинальный — только под обсуждаемый вопрос сделанный, чертеж со всеми размерами, необходимыми для изготовления.
- Ноги — из бруса сечением 30х40; поперечная планка — 20х40. Если брать другие сечения, то ширина значения не имеет, а при изменении толщины — надо всего лишь, изменить глубину зарезки в вернем соединении. Ноги — по низу, находятся на одном уровне. — Будет нормально. Если делать с разными длинами ног, то изготовление усложнялось бы.
- Соединение ног должно быть сделано с зарезкой (в замок), чтобы они получились в одной плоскости. Поперечная планка также показана в замок, но ее можно и внахлест — без выборки паза.
Илл.2. «Метровый циркуль-шагомер-длинномер». Конструкция к изготовлению
- Если одну из ног изготовить с длиной большей, чем другая — на ширину ладони, и выпустить эту разницу сверху, чтобы «торчала», то будет удобней вращать циркуль.
- Скрепление планок — посредством гвоздей.
- Но если соединить на болтах, а в поперечной планке просверлить несколько сквозных отверстий под болты, то получится циркуль с регулируемым шагом! Мало ли, возникнет потребность измерить расстояние в саженях или дюймах..
- Ноги — как в настоящем регулируемом циркуле, будут вращаться на верхнем болте — как на оси, и сдвигаться до требуемого положения, определяемого расстоянием между болтами на перекладине. Надо только подобрать положение этих дополнительных отверстий, и в случае изменения шага переставлять болт на одной из ног (или на двух — как хотите) в нужное отверстие в перекладине.
- Чтобы найти положение дополнительных отверстий, просверлите нижние отверстия в ногах, но не ставьте сразу поперечину.
- После соединения ног вверху пораздвигайте их на разные расстояния с замерами каждый раз расстояния между между заостренными концами. Когда находите нужное, прикладываете перекладину и отмечаете на ней положение отверстия, вставляя карандаш через отверстие в ноге.
- Возле каждого отверстия напишите значение шага, которое оно дает.
- Если изготавливать с регулировкой шага, то в верхнем соединении надо обеспечить зазор на стыке, чтобы планки не мешали друг другу вращаться.
- Для этого длину выборки под замок — в каждой планке, сделать больше ширины ноги — в зависимости от величины максимального изменения значения шага. — Можно подрезать на косую. Это на основном изображении — вершина циркуля, где одна планка — на другой.
- Если ноги не подлежат смещению (в случае, если регулировки не будет), то паз-выборка в одной планке (допустим, задней) повторяет конфигурацию передней — той части, которая заходит на заднюю. Теперь представьте, что планки поворачиваются на оси и сближаются друг с другом. Тогда при описанном варианте выборки бортик задней планки не пустит переднюю. Представьте, что все же ноги сблизились — до требуемого положения. Вот это положение и будет определять форму выборки.
- Перекладину же проще тогда ставить вовсе без замка. Болтовые соединения и так обеспечат хорошее крепление.
В итоге у нас вышел ведь не только «длинномер-шагомер», но и собственно циркуль — с соответствующими возможностями. Но циркуль можно использовать еще и как точный шаблон-угломер — для построения определенных углов.. — Однако об этом — в другом вопросе.
…точные углы с определенными значениями?
Основные задачи этого инструмента

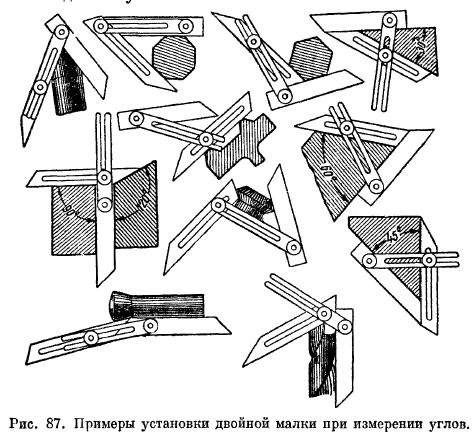

Основным предназначением малки является измерение имеющегося угла с последующим его переносом на заготовку или более точный измерительный прибор. Пользуются огромной популярностью малки при установке подоконников. При помощи этого инструмента замеряется угол откоса, после чего он переносится непосредственно на заготовку, что позволяет максимально точно вырезать необходимый размер.
Переставная малка применяется также с целью определения «угла рассвета» во время монтажа оконных откосов. Первоначально прибор применялся в столярных мастерских, но со временем он получил широкую популярность в строительстве. Для чего нужен рассматриваемый инструмент, знает далеко не каждый строитель, а некоторые и вовсе слышат о таком впервые. Это и неудивительно, так как данный инструмент применяется исключительно тогда, когда необходимо измерить градусы непрямого угла. Малка позволяет осуществлять измерение углов от 0 до 180 градусов. Представляет собой этот инструмент обычный слесарный угольник, который имеет прямой угол. Для измерения углов при помощи рассматриваемого инструмента, на устройстве имеется подвижная часть, которой и определяется необходимый размер.
Малки также называют еще угломерами, которые на сегодня бывают различных видов, форм и размеров. Популярностью пользуются угломеры размером 300 мм, что позволяет осуществлять измерение различной длины углов. Угломеры изготавливаются также из дерева, пластика или металла. Измерять углы можно при помощи транспортира, но это очень неудобно, и занимает много времени. В последнее время появился электронный угломер, который позволяет измерять точность угла до 1 мм.
Малка угломер своими руками
Иногда возникает потребность воспользоваться угломером, но его не оказывается под рукой. Его можно и даже нужно приобрести, но если выполняется разовая работа, то рассматриваемый инструмент вполне реально изготовить самостоятельно. Для изготовления потребуются такие материалы:
На листе фанеры или пластика делаются отметки в 20-40 мм. Если используется линейка, то на ней разметка уже имеется. После этого потребуется соединить подготовленные материалы, получив в итоге самодельный угломер. Ниже на видео представлено изготовление малки своими руками простейшим способом.
Как пользоваться малкой: пошаговая схема
О том что в работе можно использовать малку, знают далеко не многие мастера. В данном контексте имеется не просто перенос непрямого угла на заготовку, а непосредственный расчет сопряжения двух соединяемых элементов. Рассмотрим особенности применения рассматриваемого инструмента на примере оконных откосов.
При помощи малки можно выполнить правильное оштукатуривание на основании стандартов. Пошаговая схема правильного пользования инструмента выглядит следующим образом:
Листочек в клеточку
На листике в клеточку легко можно сделать замеры тех же стандартных углов, что и в предыдущем варианте.
- Определить 90 градусов будет легче всего – нужно просто нарисовать квадрат.
- Проведя в квадрате диагональ можно получить угол 45 градусов.
- Чтобы определить 30, 60 градусов нужно нарисовать прямоугольник (5 клеток в длину, 3 в высоту). Проведя в нем диагональ, получим угол 30 и 60 градусов. Если разделить линией угол 30 на 2 части, получим 15 градусов.
Полученные углы нужно вырезать и сравнить с заданным углом. Обычно, после прикладывания заготовок, получается, визуально определить примерные показатели.
Назначение угломера и основные задачи
Рассматриваемый инструмент встретить можно в столярных цехах и мастерских, где без угломера обойтись попросту невозможно. При отделке помещений данным инструментом пользуются специалисты, которые знают, что без него измерить непрямой угол с максимальной точностью невозможно.
Малка или угломер представляет собой приспособление, посредством которого предоставляется возможность определения и фиксирования непрямых углов с переносом их на необходимую заготовку. В строительстве переставная малка применяется при выполнении монтажа оконных откосов, подоконников, дверных откосов. Для чего нужна малка, знает далеко не каждый строитель, чтобы было подтверждено экспериментами, проведенными среди учащихся профтехучилищ по специальности «Столяр».
Угломеры бывают металлическими и деревянными, и даже пластиковыми. Деревянные малки более популярны, так как они не повреждают поверхность измеряемых изделий. Металлические малки изготавливаются преимущественно длиной 300 мм и со встроенным цифровым дисплеем. Пластиковые изделия являются самыми дешевыми, так как они обладают меньшей устойчивостью к физическому воздействию, чем первые два вида.
Такие инструменты называют цифровыми, и используются они преимущественно профессионалами, где важна максимальная точность при проведении работ. Рассматриваемые инструменты, несмотря на материал их изготовления, состоят из следующих элементов:
- Колодка, которая является неподвижной частью инструмента. На фото ниже обозначается под цифрой 1
- Подвижная часть, которая называется пером. Перо движется благодаря пазу в колодке, что делает инструмент более удобным в применении. На фото цифра 2
- Крепежный элемент, представленный в виде болта и гайки с рожками, называемой «барашек». Такая гайка применяется в инструменте с той целью, чтобы пользователь мог зафиксировать отмеренный им угол руками
Цифровые угломеры являются максимально точными, но у них имеется существенный недостаток – это высокая стоимость. Аналогами цифровых инструментов являются малки-транспортиры. Это такие инструменты, которые в конструкции оснащены обычным транспортиром.
Угломер из мобильного телефона
С помощью таких датчиков телефон понимает, в каком он положении находится в руке и, при необходимости, адаптирует изображение из портретного режима в альбомный и наоборот.
И смартфон тоже можно использовать как угломер. Его точность будет чуть ниже, нежели у выше рассмотренной самоделки, но если погрешность в 5-8° не играют роли, то сойдет и такой вариант.
Для использования смартфона в качестве угломера потребуется установить соответствующее приложение, умеющее считывать данные из акселерометра и G-Sensor. Бесплатных утилит подобного плана множество как в GooglePlay, так и в AppStore, как пример – SmartTools или Smart Protector. Эти приложения умеют работать как полноценный строительный уровень, капсулы с пузырем при этом изображается графически. В SmartTools также есть функция визуального угломера, когда угол наклона отображается на дисплее, где на заднем фоне проектируется изображение с камеры.
Как пользоваться малкой – пошаговая схема
Шаг 1: Подготовка стен и оконного проема
Все стены помещения, в котором вы планируете сделать откосы, должны быть полностью оштукатурены. Как правило, на оконных проемах штукатурка заканчивается. Сами откосы должны быть подготовлены, очищены от пыли и обработаны грунтом. Также, если окно было установлено с помощью монтажной пены, выступающие излишки необходимо предварительно удалить при помощи ножа.
Шаг 2: Выбираем “угол рассвета”
Теперь нам нужно, прежде всего, определиться с углом, под которым будет проводиться штукатурка на откосах. Для этого колодку малки устанавливаем по краю оконной рамы и движением пера определяем угол по краю оконного проема со стороны стены. Фиксируем полученный результат на малке и проверяем соответствие по периметру оконного проема. Если при проверке выбранный угол не совпадает с выбранным значением, необходимо подрубить штукатурку со стороны стены или изменить угол на малке.
Шаг 3: Выравниваем угол откоса
Обычно на оконном проеме штукатурка заканчивается в хаотичном порядке, ровные углы выводят во время работы с откосами. Для того чтобы сделать идеальные углы откосов, нужно просто установить рейку на стену по краю откосов по периметру окна. Для этого малкой определяем, где будет находиться край рейки, и крепим ее саморезами или обычными гвоздями к стене. Не забываем строительным уровнем проверять рейку по вертикали, она должна стоять строго по уровню.
Шаг 4: Наносим раствор, задаем угол
Когда рейки установлены на углы откосов, приступаем к нанесению штукатурной смеси. Для этого мастерком под углом нанесите раствор на откос, желательно с небольшим излишком. После малкой следует удалить излишки штукатурной смеси и предать откосу направление угла. В этом случае установите колодку на оконную раму, точно так же, как мы поступали во время замеров, и проведите колодкой по раме снизу вверх. При этом перо удалит излишки и выровняет рабочую поверхность. Если после проделанных работ на откосе остаются ямы, добавьте раствора и снова снимите излишки малкой.
Шаг 5: Чистовая отделка
Обычно при устройстве откосов слой штукатурки может достигать 5 мм и более. В этом случае не спешите сразу выровнять откос в ноль, от своей тяжести раствор может попросту отвалиться или “поплыть”. В этом случае ему лучше отстояться в течение суток. На следующий день, когда раствор застыл, нужно с помощью штукатурной терки заделать смесью все изъяны в виде углублений и перетереть поверхность в ноль.
Благодаря такому способу ваши откосы будут достаточно ровные и эстетичные, плюс ко всему, данный метод не предусматривает дополнительную установку маяков. Применяя такой подход на практике, вы сможете сделать откосы во всем доме с одинаковым “углом рассвета”.
На фото – переставная малка, avito.ru
Фото столярной малки, kalpa-vriksa.ru
На фото – малка комбинированная, shuruping.ru
Фото как пользоваться штукатурной малкой, bystrovstroy.ru
На фото – деревянная малка, pinie.cz
Разновидности теодолитов
Прежде, чем взять в руки угломерный прибор и начать с ним работу, нужно изучить модели теодолитов, которые представлены на современном рынке.
Подобный геодезические приборы классифицируют по следующим параметрам:
- Точность. Основной параметр, который влияет на стоимость прибора – средняя квадратическая ошибка определения углов. Бывают высокоточные, точные и технические теодолиты.
- Область применения (геодезический, астрономический, маркшейдерский).
- Конструкция отсчетного устройства (простая, повторительная). Приборы с простой конструкцией оснащены алидадой, жёстко скреплённой с вертикальной цилиндрической осью. В приборе повторительного типа возможно как одновременное вращение алидады и лимба, так и автономное. При такой конструкции возможно неоднократное измерение одного и того же угла.
- Физическая природа носителя информации (оптический, электронный). Главным преимуществом первого варианта является абсолютная независимость от элементов питания. Кроме этого, отсутствие электронного оснащения позволяет работать с оптическим теодолитом при самых неблагоприятных погодных условиях. Действие электронных приборов основано на двоичной системе исчисления, которая позволяет уменьшить объем данных и осуществлять записи измерений прямо на карту памяти устройства. Благодаря электронной памяти можно забыть про многостраничные полевые журналы. При этом существенно повышается скорость съёмки и уменьшается количество неточностей при снятии отсчёта.
Назначение угломера и основные задачи
Рассматриваемый инструмент встретить можно в столярных цехах и мастерских, где без угломера обойтись попросту невозможно. При отделке помещений данным инструментом пользуются специалисты, которые знают, что без него измерить непрямой угол с максимальной точностью невозможно.
Малка или угломер представляет собой приспособление, посредством которого предоставляется возможность определения и фиксирования непрямых углов с переносом их на необходимую заготовку. В строительстве переставная малка применяется при выполнении монтажа оконных откосов, подоконников, дверных откосов. Для чего нужна малка, знает далеко не каждый строитель, чтобы было подтверждено экспериментами, проведенными среди учащихся профтехучилищ по специальности «Столяр».
Угломеры бывают металлическими и деревянными, и даже пластиковыми. Деревянные малки более популярны, так как они не повреждают поверхность измеряемых изделий. Металлические малки изготавливаются преимущественно длиной 300 мм и со встроенным цифровым дисплеем. Пластиковые изделия являются самыми дешевыми, так как они обладают меньшей устойчивостью к физическому воздействию, чем первые два вида.
Такие инструменты называют цифровыми, и используются они преимущественно профессионалами, где важна максимальная точность при проведении работ. Рассматриваемые инструменты, несмотря на материал их изготовления, состоят из следующих элементов:
- Колодка, которая является неподвижной частью инструмента. На фото ниже обозначается под цифрой 1
- Подвижная часть, которая называется пером. Перо движется благодаря пазу в колодке, что делает инструмент более удобным в применении. На фото цифра 2
- Крепежный элемент, представленный в виде болта и гайки с рожками, называемой «барашек». Такая гайка применяется в инструменте с той целью, чтобы пользователь мог зафиксировать отмеренный им угол руками
Цифровые угломеры являются максимально точными, но у них имеется существенный недостаток – это высокая стоимость. Аналогами цифровых инструментов являются малки-транспортиры. Это такие инструменты, которые в конструкции оснащены обычным транспортиром.
Делаем откосы без проблем
Чаще всего малка-угломер применяется при устройстве оконных и дверных откосов. При помощи этого инструмента можно добиться не только ровных углов, но и правильно оштукатурить поверхность.
Важно, чтобы углы имели правильный угол рассвета и были симметричны относительно друг друга. Добиться этого на глаз практически невозможно: разница между откосами сразу же бросается в глаза. Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены
Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают
Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены. Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают.
Затем следует выбрать правильный угол рассвета. Для этого необходимо решить, с каким наклоном будет накладываться штукатурка. Это можно сделать, используя малку-угломер. Его колодку необходимо разместить на краю рамы окна. Угол определяется при помощи пера; это делается со стороны стен. После этого результат фиксируется, и остальные углы проверяются малкой. При несовпадении, выбирается другой показатель на приборе, либо подбивается лишняя штукатурка.
Для того чтобы откосы стали одинаковыми, их углы нужно выравнивать. Штукатуры обычно не выравнивают штукатурку возле окон, и она выглядит оборванной. Перед началом работ необходимо выровнять эти углы. Для этого на стену можно установить рейку, поставленную по уровню. Затем задаётся нужный угол и наносится раствор уже под этим углом.
Перед тем как на откосы будет наноситься штукатурка, необходимо закрепить на стенах рейки. Это можно сделать при помощи гвоздей или саморезов в зависимости от того, из какого материала изготовлены стены. После того как рейки будут сняты, образовавшиеся от креплений отверстия можно будет зашпаклевать.
На откос смесь нужно наносить с излишком. Для того чтобы штукатурка не отваливалась и ложилась ровно, её наносят под углом; действовать нужно от центра к углу. Малка-угломер потребуется для того, чтобы убрать из откосов лишнюю штукатурку. При помощи этого же инструмента углу придают нужное направление: для этого колодку нужно переместить на раму окна. По раме нужно провести колодкой, направляя её сверху вниз. При помощи пера малка-угломер выравнивает поверхность и удаляет с неё лишнюю штукатурку. Иногда в процессе работы появляются ямки. Избавиться от них несложно: достаточно положить на углубление больше смеси. Лишнее количество также можно убрать малкой.
Завершающий этап вывода откосов – это чистовая отделка. Для откосов нормальная толщина слоя штукатурки составляет 5 мм. Если работал неопытный мастер, слой может быть значительно толще. В этой ситуации обычно хочется сразу выровнить откос, но спешить с этим не стоит, так как раствор штукатурки имеет большую массу и при неаккуратном воздействии отваливается. Для того чтобы не пришлось делать всю работу заново и исправлять допущенные ошибки, лучше дать штукатурке возможность немного схватиться в том виде, который уже есть.
Ждать следует примерно сутки. После того как штукатурка встанет, нужно будет использовать специальную тёрку для зачистки. Этот инструмент позволит убрать все крошки и углубления, которые появились на откосах во время работы с ними
При желании поверхность можно сделать идеально ровной, однако работать нужно с осторожностью: некоторые мастера снимают слишком большой слой штукатурки и делают глубокие впадины, которые приходится заделывать заново
Метод ручного ошкуривания достаточно пыльный, поэтому лучше использовать защитную повязку. Пользуясь этим методом, мастеру не придётся прибегать к использованию дополнительных инструментов или материалов, а углы рассвета получатся одинаковыми.
