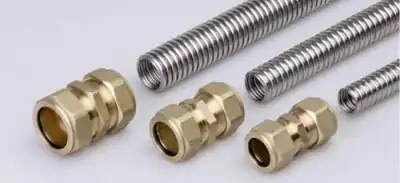

Гофрированная труба из нержавеющей стали

Достоинства и недостатки

Предлагаю разобраться, почему же трубы гофрированные из нержавеющей стали так популярны на отечественном рынке. Подробно рассмотрим достоинства и недостатки.

Плюсы:

Гибкость. Элемент можно изгибать без повреждения. Это позволяет использовать в монтаже минимальное количество фитингов и устанавливать изделие в труднодоступных местах. Труба легко гнется вручную;
Прочность. В отличие от пластика, металлическая гибкая труба не теряет геометрии сечения при сдавливании, выдерживает гидроудары и высокое давление;
Эстетичность. Конструкцию не нужно красить и прятать — она элегантна и внешне привлекательна;
Высокая устойчивость к перепадам температур. Здесь следует отметить, что материал выдерживает до 40 циклов заморозки, после чего все-таки возможны нарушения макроструктуры. К высоким температурам изделие не чувствительно;
Длина. Иногда инженерное решение требует прокладки  коммуникаций большой протяженности (теплый пол, стены).  Нержавеющая гофра позволит смонтировать длинные участки трубопровода без дополнительных фитингов;
Стойкость к коррозии

Что особенно важно при работе в подвалах, сырых помещениях, при устройстве коммуникаций под штукатурным слоем, в штробах, за декоративными панелями.
Невосприимчивость к вибрациям и прочим механическим нагрузкам;
Гладкость внутренних стенок;
Надежность и долговечность.

Производители устанавливают ограничения по срокам эксплуатации только на фитинги.

• Небольшая масса 1 погонного метра;
• Трубу не подделывают, встретить изделие из дешевой некачественной нержавейки пока сложно. К сожалению, как вы понимаете, ключевое слово в этой фразе — «пока».

Минусы:

• Латунные фитинги, которыми скрепляются трубы между собой, нуждаются в регулярном обслуживании (проверке герметичности, подтяжки, замене вкладышей);
• Внешний вид гармонично впишется далеко не в каждое помещение;
• Низкий уровень стойкости к некоторым химическим элементам;
• В складках гофры постоянно накапливается пыль;
• Электропроводимость. В некоторых системах (теплых полах, стенах и тп) возникают блуждающие токи. Для предотвращения аварийных ситуаций необходимо заземление а также диэлектрические прокладки;
• Высокий коэффициент теплопередачи. Усложняет использование изделий в неотапливаемых помещениях. Проблема решается слоем утепления;
• Невозможность использования для канализационных сетей;
• Высокая цена.

Сфера применения гофрированной трубы-нержавейки

Гофрированные трубы отличаются своей универсальностью, поэтому их широко используют в монтаже как централизованного, так и автономного водообеспечения и отопления. Такое возможно благодаря свойствам нержавеющей стали выдерживать большое давление, хотя стенки имеют максимальную толщину 0,3 мм.

Благодаря особой гибкости, гофротрубы можно применять для создания систем и коммуникаций разного уровня сложности.

Гофра отлично переносит высокие температуры, при воздействии которых она не деформируется. В этом плане гофротрубы выигрывают у аналогов из полипропилена и металлопластика. Поэтому гофрированная труба для отопления и проводки горячей воды подходит как нельзя лучше. В морозных условиях такое изделие из нержавеющей стали не страдает при сжатии и расширении материала, поэтому замерзание и размораживание не влияют на его гибкость. Гибкость материала настолько высока, что шланги, в зависимости от диаметра, могут изгибаться с радиусом до 30 мм.

Благодаря таким уникальным преимуществам трубопроводы из нержавеющей стали используют в разнообразных сферах. Их применяют строители, рабочие-ремонтники, электрики и слесари коммунальных служб в качестве:

• гибких труб для отопления;
• систем утепления стен и пола;
• гофрированных труб для водопровода и горячего водоснабжения;
• труб для обвязки котлов;
• каналов для подключения счетчиков;
• теплообменников;
• труб газораспределения;
• гофрированных труб для вентиляции, дымохода и кондиционирования.

Это наиболее распространенные случаи применения гофрированных трубопроводов, но в современном строительстве их начали также активно использовать для создания металлорукавов в электропроводке и в качестве элементов в системе солнечных коллекторов.

Благодаря уникальным преимуществам трубопроводы из нержавеющей стали используют в разнообразных сферах.

Медные трубы

Трубы из меди выпускаются в двух вариантах: отожженные и неотожженые. Последнюю разновидность производят путем обработки руды до слитков практически 100% частоты. В процессе трубопроката материал значительно теряет эластичность, но приобретает при этом прочность. Внутренняя структура металла остается на прежнем уровне.

Отожженная труба производится по аналогичной технологии, но завершающим этапом обработки используется воздействие высокой температурой. После полного остывание материал начинает проявлять требуемые свойства.

Отожженная труба медная

Отличия отожженной и неотожженной медной трубы заключаются только в эксплуатационных характеристиках. Оба вида применяются при создании отопительной системой, канала водопровода и конденционера. Медь обладает важными свойствами – теплопроводность, бактерицидность, устойчивость к коррозии, что делает материал оптимальным для изготовления бытовых труб.

В современном производстве отожженных и неотожженных труб применяется технология полимерного покрытия, которая направлена на снижение теплопотери

Это важно для изделий, которые впоследствии станут частью системы горячего водоснабжения и отопления. Кроме того, на поверхности не образуется конденсат

Изделия из меди характеризуются гладкостью внутренних стенок, поэтому образование накипи и забивания диаметра практически невозможно в течение всего срока использования. Медные трубы отлично выдерживают высокие температуры, поэтому даже тонкие стенки способны выдержать достаточные нагрузки.

Отожженные трубы отличаются улучшенными техническими характеристиками для изготовления используется специальный состав. В результате получается изделие, которое становится стойким к уф излучениям, химическому воздействию. Так же отожженная медная труба не деформируется при замерзании в ней жидкости.

Главное отличие отожженных медных труб от неотожженных – гибкость и возможность создания любой формы. Соответственно область применения значительно расширяется.

Недостатки гибкого трубопровода из нержавейки

Все материалы для создания коммуникаций имеют свои слабые стороны. У гофрированных нержавеющих стальных отожженных и необработанных нагревом изделий их немного, но они есть.

Это опасность появления повреждений:

• при внешней нагрузке: падения тяжелых предметов, постоянное давление массой;
• в процессе коррозии в высоко агрессивных средах, с концентрированными кислотами: соляной, азотной, фосфорной, в случае использования на производствах с этими веществами, используются сложнолегированные сплавы с повышенным содержанием хрома и никеля и других добавок;
• при повторяющихся загибах и скручиваниях нарушается целостность металла, что приводит к разрушению отдельных участков.

По большому счету эти недостатки не являются абсолютными минусами. Никто не будет прокладывать на улице трубопровод прямо по проезжей части дороги или в других местах с постоянным механическим воздействием.

Агрессивная химическая среда способная навредить нержавейке может существовать только на определенных производствах. К их деятельности выдвигаются особые требования. В обычных условиях вещества, разрушающие нержавеющую сталь, встречаются редко.

Смотреть видео:

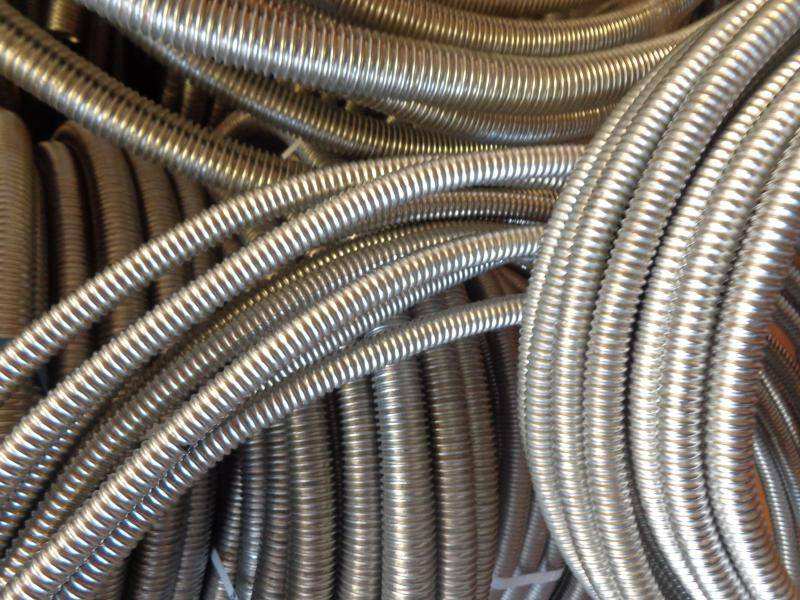

Что собой представляют гофрированные трубы из нержавеющей стали

Впервые придумали использовать гофрированную стальную трубу для систем отопления и водоснабжения в Японии. Чуть позже изобретение завоевало европейский рынок, а теперь находит все больше почитателей в нашей стране.

Гофротруба производится промышленным способом из нержавеющей стальной ленты соответствующего размера. Заготовки проходят через формовочный станок и свариваются в специальной газовой камере, предотвращающей испарение легирующих компонентов, отвечающих за нержавеющие качества металла.

Полученная гофра называется неотожженной, она сравнительно недорогая и может успешно эксплуатироваться в системах, не предъявляющих повышенные требования к прочности и долговечности материала.

Следующий шаг производственного цикла называется отжиг. Изделия разогреваются до сверхвысоких температур, после чего охлаждаются. Такая труба становится прочнее и пластичнее, она прекрасно держит форму и обладает повышенными прочностными характеристиками.

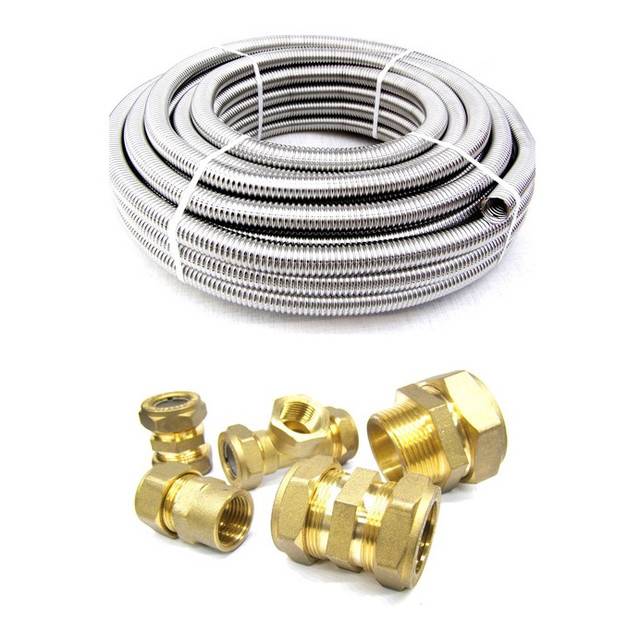

Соединение труб друг с другом

Гофрированные трубы из нержавейки могут соединяться друг с другом различными способами. Основная методика — это применение креплений-фитингов. Эта технология обладает множеством плюсов — простота работ, надежность, высокое качество герметизации.

Фитинги позволяют соединять друг с другом как отдельные гофротрубы, так и гофрированные трубы с другими трубными изделиями (из металла, пластика, металлопластика). Делаются фитинги преимущественно из латуни, поскольку этот материал обладает высокой прочностью, небольшим весом. Также встречаются фитинги на основе стали, чугуна, железа, меди.

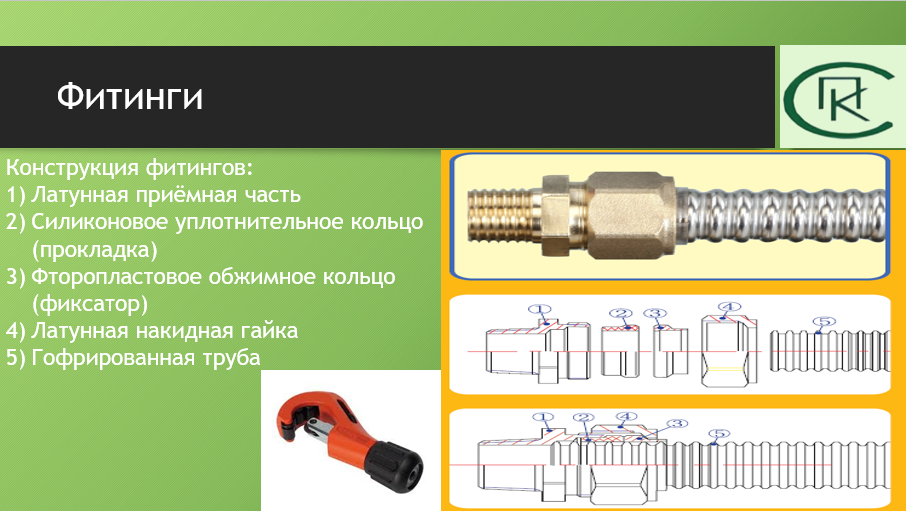

Каждый фитинг состоит из трех конструктивных блоков:

• Две гайки, которые прикручиваются к телу-корпусу — гайки используются для фиксации гофротруб (по каждой гайке на отдельную трубную конструкцию).
• Пластиковое или металлическое кольцо — выступает в качестве фиксатора, который располагается внутри корпуса между двумя гайками.
• Силиконовые прокладки — используются для дополнительной изоляции отдельных концов трубных конструкций, а также обеспечивают дополнительную фиксацию.

Для монтажа конец гофротрубы вкручивается в корпус, после этого выполняется обжим с помощью гайки. Также устанавливается силиконовая прокладка, которая герметизирует крепление. Пластиковое или металлическое кольцо выполняет роль предохранителя — оно смягчает деформацию при механических нагрузках (удар, вибрация, тепловое расширение).

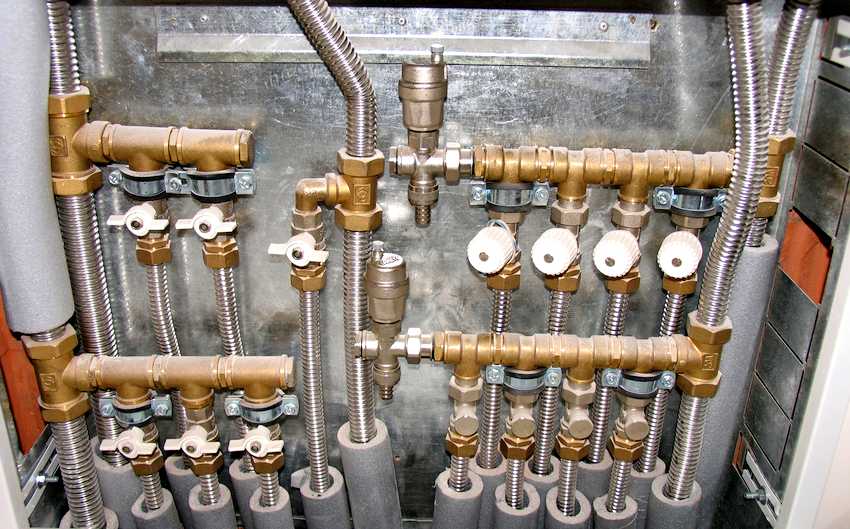

Выполнение монтажа нержавеющей гофрированной трубы для отопления

Разновидности фиттингов

Данный вид труб обладает не только прекрасными эксплуатационными характеристиками, но и прост в сборке трубопровода. Для этого достаточно иметь ключ и фитинги, нужно только подобрать нужный вид: крестовину, уголок или тройник и начать процесс соединения.

Если гофрированная нержавейка была выбрана для монтажа систем отопления, нужно помнить о нескольких ключевых нюансах. В первую очередь, не рекомендуется злоупотреблять гибкостью данного изделия, т.к. многоразовое сгибание может привести к появлению трещин или протечек. Поэтому, придав необходимую форму один раз, видоизменять ее повторно нежелательно.

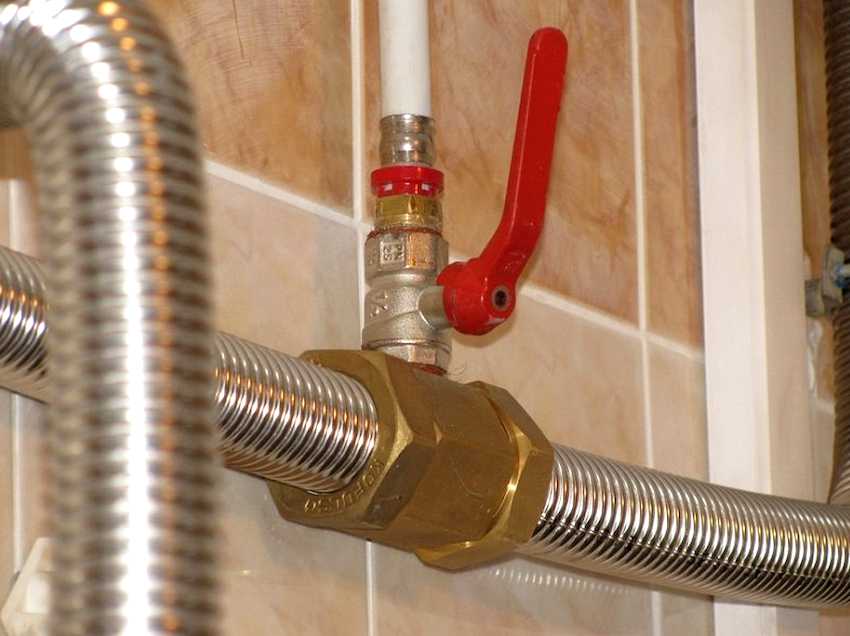

Соединение трубы с фитингом

Монтаж трубопровода из гофрированной нержавейки представляет собой способ соединения ключевых элементов коммуникации при помощи компрессионных фитингов.

Главное различие – в фитинге для гофр отсутствует штуцер (патрубок для соединения трубопровода, вентилей и прочих деталей жидкостных и газовых передаточных и преобразующих систем). Обжим производится благодаря внутренней прокладки фитинга. Прежде чем запустить систему, необходимо провести тестовый запуск и определить, нет ли в месте соединения течи. Если монтажные работы будут проведены правильно – гофрированный металл прослужит долго, оставаясь прочным и износостойким.

Процесс монтажа можно представить таким образом:

• ПЕРВЫЙ ШАГ. Подключение фитингов к сантехприборам выполняется с помощью уплотнителей, которые должны входить в комплект. Далее проверяется гайка со стороны подключения – она не должна быть затянута.
• ВТОРОЙ ШАГ. Обрезается труба любым подходящим инструментом (желательно для этого использовать специальный роликовый труборез). После нужно проверить, кромка получилась ровной или же с заусенцами. Если результат отрицательный – выполняется коррекцию изделия.
• ТРЕТИЙ ШАГ. Отрезок трубы вставляется в фитинг и тщательно затягивается накидная гайка.
• ЧЕТВЕРТЫЙ ШАГ. Трубе придается подходящая конфигурация, после она крепится к стене с помощью специальных крепежей.
• ПЯТЫЙ ШАГ. По завершению процесса установки подается вода. Таким образом можно проверить работоспособность трубы в условиях высокого давления. В случае протечки – гайки, упомянутые выше, нужно подтянуть. На этом процесс монтажа завершен.

Порядок монтажа гофрированных нержавеющих труб

Подобным способом выполняется переход с обычной трубы на гофрированную. На стояк или отвод крепится подходящий фитинг, а с другой его стороны вставляется гофрированная нержавейка после чего затягивается кольцо. Здесь даже не потребуется специальные переходники.

Следует помнить при установке гофрированного трубопровода, что этот материал гибкий. Крепежные элементы нужно устанавливать чаще, чем, когда прокладывается привычная форма трубопровода. Поэтому не стоит экономить на покупке фиксаторов – лучше устанавливать их в 2 раза чаще, и перерасход бюджета не превысит 350 руб. при средней протяжности отопительной линии.

 В этом видео можно увидеть, насколько прост самостоятельный монтаж гофрированных нержавеющих труб:

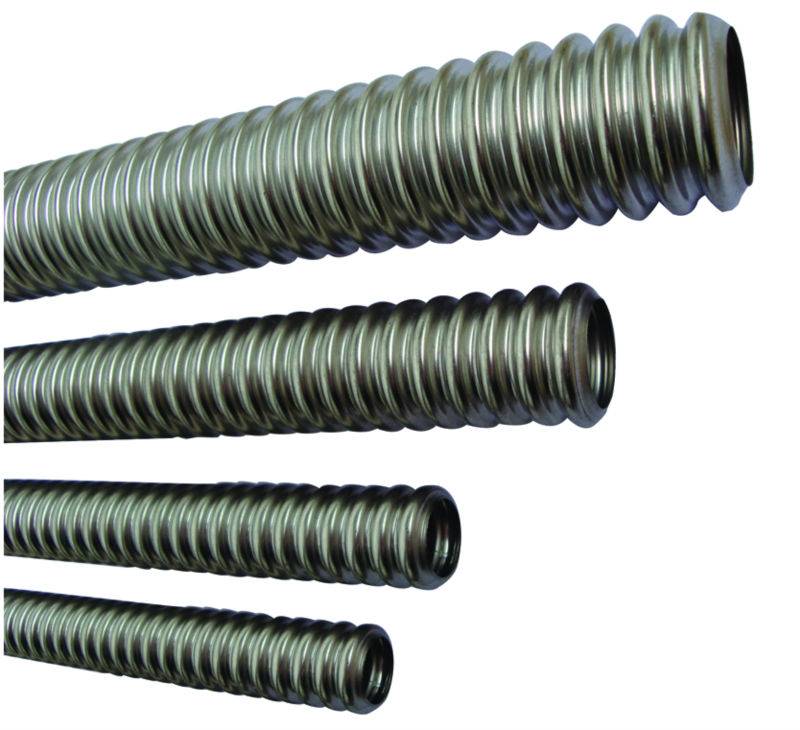

Виды и особенности

Различают два вида труб из гофрированной нержавейки:

• Отожженные;
• Не отожженные.

Отожженные изделия в процессе изготовления подвергаются дополнительной термической обработке. Отжиг придает металлу дополнительную гибкость и мягкость.

Плюсом не отожженного материала является его стоимость. Разница в цене составляет до 30%, и если нет необходимости монтировать сложные пути коммуникаций, нет смысла переплачивать.

Какую трубу выбрать для:

Отопления

Для отопительных сетей необходимо выбирать трубу диаметром от 15 до 50мм с номинальным давлением до 15 Бар. Если отопительная система – прямолинейна, то подойдет не отожженная труба. Если из гофры планируется согнуть радиатор — следует выбрать отожженное изделие.

Подводок воды

Металлические гофрированные водопропускные трубы имеют средний диаметр 20-25 мм, должны выдерживать давление до 15Бар и температуру – до 110градусов Цельсия.

Электропроводки

Для защиты электропроводки подойдет и самый небольшой диаметр-12мм

Технические характеристики особой роли не играют, но следует обратить внимание на путь прокладки проводки. При множестве изгибов следует выбрать отожженный элемент

Газопровода

Труба для газа должна иметь минимальный диаметр 15мм

При выборе трубы для газа обязательно нужно обратить внимание на качество поверхности изделия — не допускаются даже малейшие изъяны

Подробный алгоритм сборки

Принятый порядок сборки системы отопления из нержавеющей гофрированной трубы следующий:

1. Для начала нужно подключить все фитинги к сантехническим приборам, использующимся в помещении. В местах подключения всегда будет возникать значительная нагрузка. Поэтому специалисты дополнительно советуют осуществить монтаж опор, поддерживающих трубопровод.

Отмерив от приобретенной трубы необходимую длину куска, нужно отрезать ее труборезом

При этом важно проверить края на отсутствие неровностей или каких-либо заусенцев. На следующем этапе трубу нужно вставить в фитинг и закрутить гайки

Сразу после этого необходимо прогнуть все участки изгибов, делая угол как можно меньше. Важно не допустить возникновения провисаний. В тех местах, где гофра будет проходить возле электрической сети или бытовых приборов, необходимо сделать специальный защитный кожух.
Когда трубопровод обретет нужную форму, следует прикрепить его к стене.
В конце необходимо осуществить проверку всей системы, открыв воду и сделав максимальный напор.

В итоге, если правильно выполнить все вышеперечисленные пункты, можно получить весьма эффективную систему, которая будет функционировать длительное время.

Особенности монтажа в полу

Нередко гофрированные трубы используются для сооружения теплого пола в комнате

При этом очень важно выполнять монтаж такой системы в соответствии с определенными правилами:

1. Обязательно стоит осуществить гидроизоляцию пола. Это можно делать при помощи специальной мембраны, краски или же состава на основе пластификаторов.
2. Поверх гидроизоляционного материала нужно положить стяжку. На ней должен быть закреплен теплоотражающий элемент. Затем размещается металлическая сетка.
3. Расстояние от гофрированных труб до лагов пола или других конструкций, которые могут деформироваться вследствие воздействия тепла, должно быть не менее 5 сантиметров. Оптимальный шаг каждой петли – 20 сантиметров.
4. Крепление гофры к металлической сетке осуществляется при помощи пластиковых стяжек.

Гофрированная нержавейка. её преимущества и недостатки.

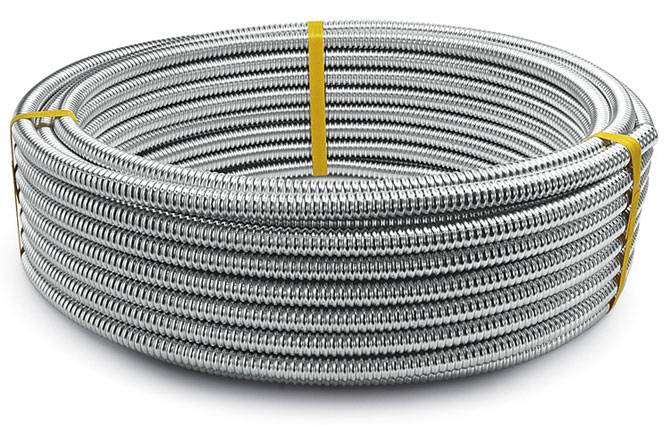

Так приблизительно выглядит 50 метров гофрированной нержавеющей трубы

Следует сказать несколько слов про преимущества и недостатки гофрированной нержавеющей трубы.

Преимущества:

• Гибкость позволяет свести количество соединений до минимума. Для того чтобы согнуть эту трубу – не потребуется специальных приборов для гибки, это делается руками, исключая риск травмироваться или перетрудиться. Согласно норме – максимальный сгиб равняется трём диаметрам трубы. Если диаметр, например, 2 см, тогда изгиб в два раза будет составлять всего лишь 6 см. Из этого следует сделать вывод, что монтаж трубы можно проводить почти в любом месте. При этом просвета на месте изгиба не наблюдается.
• Длина гофры может достигать 50 метров. Такое преимущество позволит собирать огромные конструкции.
• Легкость и бесшумность.
• Материал устойчив к скачкам давления и температуры. Это позволяет его эксплуатацию в системах центрального отопления вместе с биметаллическими теплообменниками. Если все-таки жидкость в гофрированной трубе замерзнет, на само изделие это не окажет негативного влияния – труба устойчива к термальному расширению. Достаточно будет её прогреть замёрзшие участки паяльной лампой.
• Неограниченный срок службы материала. Этот срок не сократится, если будет превышена расчетная температура радиатора (температура, при которой нержавеющая сталь теряет свою прочность — 800℃). Производители предупреждают, что гарантийных срок гофрированных труб составляет 20 лет, если при их эксплуатации соблюдаются все технические требования.
• Нержавеющая сталь химически стабильный сплав. Он не образовывает гальванический пар с алюминием и медью. Если в общем отопительном контуре была установлена медный трубопровод или алюминиевый теплообменник – это не повлечёт за собой негативных последствий. Чтобы предотвратить электрохимическое ржавление, нужно грамотно обустроить заземление или же приобрести защитную оболочку.
• Простой процесс монтажа даже в труднодоступных местах. Нужны самые простые инструменты – несколько разводных или газовых ключей и резак (иногда можно обойтись и без него). Сборка соединения составит не более минуты.

Недостатки, требующие особого внимания перед покупкой:

• Трубы быстро загрязняются и в виду большого количества изгибов трубы почистить достаточно трудно;
• Гофра не переносит сильных механических воздействий, поэтому рекомендуют использовать специальный защитный кожух;
• Фитинги нужно периодически осматривать и проводить техобслуживание. Уплотнитель и прочие пластиковые детали требуют регулярной замены;
• Необходимо постоянное слежение за герметичностью соединений;
• Не рекомендуется использование в обеспечении отоплением без надлежащей теплоизоляции, в противном случае, есть риск понести большие теплопотери;
• Восприимчивость к химическим элементам требует дополнительной защиты.

 Профессиональный обзор преимуществ и недостатков гофрированных нержавеющих труб можно просмотреть по этой ссылке:

Достоинства и недостатки стальных гофрированных труб для отопления

Помимо нержавеющей стали, гофротруба может быть изготовлена из пластика или чугуна (изделия с внешним оребрением). Пластиковые гофрированные трубы – не лучший вариант в качестве трубопровода для прохождения теплоносителя. В системах отопления они чаще используются как дополнительная защита для основных коммуникаций, например, проходящих в цементной стяжке. Чугунные гофротрубы хорошо выдерживают тепловые нагрузки, но постепенно отходят на задний план из-за большого веса и сложности монтажа.

Поэтому оптимальным выбором среди всех разновидностей гофр будут гибкие трубы для отопления из нержавейки. Их использование имеет следующие неоспоримые преимущества:

• гофрированную трубу из нержавеющей стали очень легко гнуть, для этого не требуются дополнительные устройства и материалы. Гибка трубы происходит без риска для целостности стенок, поэтому конструкции можно придавать практически любую форму. Благодаря этому свойству гофры появляется возможность смонтировать разводку отопления с минимумом изгибов и соединений, что существенно снизит её стоимость;
• нержавеющая сталь не подвергается коррозии, а значит, срок годности такой системы в несколько раз превышает эксплуатационный срок трубопровода из обычной, «черной» стали. Кроме того, перепады температур и давления – также не проблема для гофр из нержавейки для отопления;
• простота монтажа – качество, которое часто привлекает приверженцев гофр для труб отопления. Соединения осуществляются при помощи латунных фитингов с уплотнительными кольцами из различных материалов. При ремонте определенных участков трубопровода произвести замену элемента системы также не составит труда;
• при необходимости проведения крупномасштабных работ значительным преимуществом станет практически неограниченная протяженность труб. Сортировка нержавеющей гофры для отопления осуществляется в бухтах до 50 м. Этого должно хватить для устройства любого трубопровода, но в индивидуальном порядке выпускаются и более длинные мотки.

Одним из самых важных преимуществ гофротруб — это их высокая гибкость, благодаря которой можно сэкономить на фитингах-поворотах

Как и любые другие изделия, гибкие трубы для систем отопления из нержавейки обладают и некоторыми недостатками. Насколько они весомые – решать покупателю:

небольшая ударопрочность. Если трубопровод из гофрированной нержавейки для отопления монтируется в участках дома или квартиры, где потенциально возможно его механическое повреждение, рекомендуется применять защитный кожух;
сложность в уходе. Очищать гофрированные конструкции от пыли несколько сложнее, чем трубы с гладкими стенками. Гигиенические процедуры придется проводить с помощью щетки, а еще лучше заблаговременно спрятать гофру в защитный короб или экран;
не самая эстетичная внешняя составляющая

При разработке модели металлической трубы из гофры для отопления производители большее внимание уделили функциональности изделий, нежели их внешнему виду. Особо привлекательными трубы из нержавеющей стали вряд ли назовешь, но тем, кого этот недостаток не устраивает, можно предложить массу способов скрыть трубу отопления.

Преимущества и недостатки

К достоинствам этой продукции относят:

• долговечность;
• универсальность;
• устойчивость к коррозии;
• механическую прочность;
• стойкость к перепадам температур, опасным средам и давлению воды;
• хорошую пластичность;
• простоту и скорость монтажа;
• экономичность.

Продолжительность использования гофры обусловлена только сроком службы уплотнительных вставок фитингов.

Изделия легко устанавливаются под любую обшивку, штукатурку или бетонную стяжку. Гибкость труб избавляет от необходимости использования соединительных элементов на поворотах водопровода.

Жесткость стенок способствует устойчивости к высокому давлению. Максимальный его уровень составляет 50 атм. Труба хорошего качества способна выдержать нагрузку в 210 атм. Пластичность материала объясняет изменение внутренней емкости водопровода при скачках давления.

По той же причине гофрированная нержавейка способна переносить размораживание и замерзание до -50°C. Эти изделия предназначены для перемещения жидкого азота и других низкотемпературных веществ. Верхняя грань до +110°C обусловлена характеристиками синтетических элементов фитингов. Сама гофра хорошо переносит температуру до +800°C.

Главным недостатком подобных труб является цена. Несмотря на низкую материалоемкость, они стоят дороже полипропиленовых или металлопластиковых моделей.

Гофрированная поверхность металла обеспечивает высокую теплопроводность изделий. Это означает, что при горячей воде они будут быстро остывать, а при холодной – нагреваться.

К недостаткам материала также относят высокое гидравлическое сопротивление водопровода. При его большой длине может произойти потеря напора.

Гофрированные трубы требуют обслуживания фитингов.

Еще одно неудобство эксплуатации связано с необходимостью регулярного обслуживания фитингов. Нужно контролировать, в какой степени они герметичны, и при необходимости менять вкладку.

Для очистки таких труб потребуется щетка. Этот факт является одним из основных доводов при выборе скрытой проводки.

Из-за гибкости предмета его легко деформировать, поэтому при установке открытых систем используют специальные кожухи.

Особенности гофротруб

«Путёвку в жизнь» нержавеющей гофрированной трубе для водопровода дали специалисты из Японии. Со временем эта продукция стала популярной и в Европе. Сегодня в продаже можно найти такие изделия с различным диаметром, что предоставляет возможность прокладывать разные коммуникационные сети.

Для соединения водопроводных гофрированных труб-нержавеек используются фитинги из латуни, имеющие достаточно простую конструкцию. К особенностям трубной продукции данного вида стоит отнести:

1. Несмотря на небольшую толщину стенки (0,25-0,3 миллиметра), такие трубы способны выдерживать значительное давление. Это свойство позволяет устанавливать их как в централизованных, так и в автономных системах.
2. В качестве сырья для изготовления нержавеющей гофротрубы используется только высококачественная сталь, имеющая требуемый химический состав. Контроль концентрации основных компонентов осуществляется с высокой точностью.
3. Возможность согнуть трубу с минимальным радиусом в значительной степени упрощает монтажные работы. Значение этого параметра зависит от особенностей конструкции и варьируется в диапазоне 30 ≤ R ≤ 150 мм.
4. Простота обработки материала – очень немаловажный фактор. Изделие можно раскраивать обычными инструментами вроде болгарки и ножниц по металлу. Но профессионалы рекомендуют использовать с этой целью специальный труборез.
5. По той причине, что поставка гофрированных водопроводных труб из нержавеющей стали осуществляется в бухтах большой длины, количество соединений при монтаже сводится к минимуму. Это повышает степень герметичности системы.

Трубы поставляются отрезками большой длины, это снижает затраты на приобретение фитингов для соединения сегментов системы
