ГИБКИЕ ВАЛЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПЕРЕДАЧИ ВРАЩЕНИЯ НА РАССТОЯНИЕ.

Гибкие валы позволяют значительно облегчить процесс шлифовки, т.к. привод (двигатель) находится в стороне, а рабочий держит в руках только насадку с инструментом. Вращательный момент передает гибкий вал .

Могут использоваться совместно с дрелью .

ПРЕЙМУЩЕСТВА :

Передача момента на расстояние

Длина до 5 метров

Возможность обработки труднодоступных мест

Большая гамма сменных насадок (прямые, угловые, «болгарки», ленточные, трубополировальные)

Позволяют использовать весь спектр насадок на одной шлифвальной машине

Небольшой вес

Практически отсутсвующая вибрация

Простота в обслуживании

Большой ресурс

Гибкий вал состоит из внутренего вала (троса) с соединительными элементами и эластичной, защитной, армированной оболочкой с соединительными элементами.

Два типа подсоединения : тип G и тип DIN

СХЕМА ПОДСОЕДИНЕНИЯ :

СТАНДАРТНЫЕ РАЗМЕРЫ И ТИПЫ СОЕДИНИЙ ГИБКИХ ВАЛОВ:

соединения	Гибкий вал	Диаметр х длину, мм	Макс. скорость	Вес	Внутрений вал	Внешняя оболочка
К двигателю	К насадке	№ для заказа	внутренего вала	об/мин	кг	№ для заказа	кг	№ для заказа	кг
NA 4 X 1250	G 28	G 16	30 001 02	4 X 1250	40 000	0.500	30 034 01	0.120	30 036 02	0.330
NA 4 X 1250	DIN 10	G 16	30 002 02	4 X 1250	40 000	0.450	30 038 01	0.120	30 039 02	0.330
NA 7 X 1500	G28	G 22	30 009 02	7 X 1500	20 000	1.250	30 041 01	0.400	30 040 02	0.850
NA 7 X 1500	DIN 10	G 22	30 007 02	7 X 1500	20 000	1.250	30 043 01	0.400	30 042 02	0.850
NA 7 X 2000	DIN 10	G 22	49 790 01	7 X 2000	25 000	1.700	49 791 01	0.600	49 792 01	1.100
NA 10 X 1500	G28	G 28	30 015 02	10 X 1500	15 000	2.100	30 045 01	0.700	30 046 02	1.400
NA 10 X 1500	DIN 10	G 28	30 026 02	10 X 1500	15 000	2.050	30 048 01	0.650	30 049 02	1.400
NA 10 X 1500	DIN 15	G 28	30 027 02	10 X 1500	15 000	2.100	30 051 01	0.700	30 052 02	1.400
NA 10 X 2000	G 28	G 28	30 015 03	10 X 2000	15 000	2.500	30 045 02	0.950	30 046 03	1.550
NA 10 X 2000	DIN 10	G 28	30 026 03	10 X 2000	15 000	2.500	30 048 02	0.950	30 049 03	1.550
NA 10 X 2000	DIN 15	G 28	30 027 03	10 X 2000	15 000	2.500	30 051 02	0.950	30 052 03	1.550
NA 12 X 2000	G 28	G 28	30 028 02	12 X 2000	12 000	3.850	30 054 01	1.300	30 055 02	2.550
NA 12 X 2000	DIN 10	G 28	30 029 02	12 X 2000	12 000	3.750	30 057 01	1.300	30 056 02	2.450
NA 12 X 2000	DIN 15	G 28	30 030 02	12 X 2000	12 000	3.800	30 059 01	1.300	30 060 02	2.500
NA 12 X 2000	DIN 15	G 35	30 031 02	12 X 2000	12 000	3.850	30 062 01	1.350	30 063 02	2.500
NA 12 X 2500	DIN 10	G 28	49 952 01	12 X 2500	12 000	4.000	49 953 01	1.600	49 954 01	2.900
NA 15 X 2000	DIN 15	G 35	30 032 02	15 X 2000	8 000	5.250	30 065 01	2.000	30 066 02	3.750
NA 20 X 2500	DIN15	G 35	30 025 01	20 X 2500	8 000	9.450	30 070 01	4.000	30 069 01	5.450

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ ДЛЯ ГИБКИХ ВАЛОВ :

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае). В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей. После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Винт необходимо просверлить по центру на всю длину ФОТО: youtube.com

Дальнейшая работа требует предельной аккуратности. При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники

При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно

При помощи надфилей винт обтачивается до нужного диаметра ФОТО: youtube.com

Зачем нужен гибкий вал и где его применяют

Гибкий привод для дрели состоит из двух основных деталей: гибкого тросика с бронированной оплеткой и мягкой оболочки. С одной стороны он оснащен узлом присоединения к двигателю или ручному приводу, с другой — имеет патрон для крепления инструмента.

Использовать гибкий вал очень удобно, когда нужно завернуть или отвернуть крепеж в узких местах с затрудненным доступом, куда не засунуть шуруповерт в рабочем положении

Гибкие валы используются также для привода ручного инструмента для тонких и точных работ. Размещение тяжелого высокооборотного электродвигателя в самом инструменте привело бы к быстрой утомляемости оператора и потере точности операций. Примером является бормашина стоматолога или гравера.

В результате пользователь получает возможность продолжительной работы удобным, не тяжелым и малогабаритным устройством, снижается и уровень вибрации от электродвигателя, передающийся на руку.

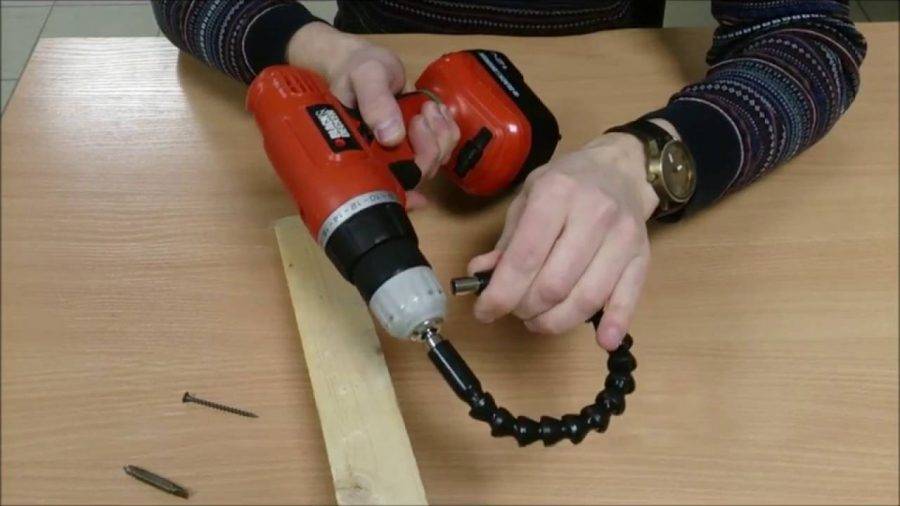

Гибкий вал для шуруповерта

Особенностью применения гибкого вала является ограничение предельного крутящего момента, который он способен передать. При превышении этого предела происходит скручивание тросика, и вал выходит из строя.

Устройство гибкого вала

Многоволоконный трос из легированной стали помещен в гибкий корпус. Проволочные валы имеют несколько слоев оплетки с чередующимися направлениями по часовой стрелке и против нее – броню. С одной стороны приспособления закреплен хвостовик, такой, как на инструменте. Вторая заканчивается патроном. Под оболочкой находится смазка, уменьшающая трение и предотвращающая коррозию и попадание влаги. Для корпуса выбирают шланги из пластмасс и капрона, создают специальные – из конических втулок и витых по спирали лент.

Трос закреплен в корпусе через подшипники или втулки на концах, позволяющие ему свободно вращаться. Крутящий момент передается на хвостовик и через проволоку на закрепленный инструмент. Неподвижность наружной оболочки гибкого вала обеспечивается ее креплением к деталям корпуса.

Удобной работу делает ручка на валу, установленная со стороны свободного конца. В дорогих моделях на ней располагается кнопка, блокирующая от проворота при замене инструмента. В магазине можно выбрать любой гибкий вал. Цена на качественные насадки начинается от 2 000 рублей.

Самостоятельно сделать гибкий вал на дрель

Стоимость качественного устройства высокая, особенно если учитывать тот факт, что изделием если и нужно воспользоваться, то в одноразовом количестве. Чтобы не пришлось покупать его, на дрель гибкий вал легко сделать своими руками.

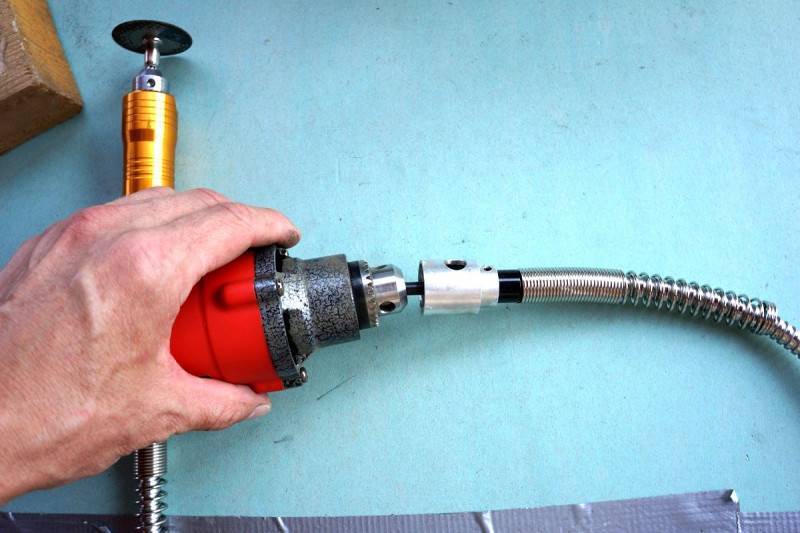

Для изготовления гибких валов для дрелей своими руками понадобится взять любую проволоку в оплетке. Ее также можно приобрести, что обойдется в десять раз дешевле, нежели покупать готовую насадку. Если вы планируете самостоятельно на трос намотать спиралевидную проволоку, то нужно понимать, что сделать это в домашних условиях невозможно. Ведь в качестве спиралевидной основы используется броневая сталь. При работе такого устройства происходит вращение стального тросика внутри оболочки, а бронь в виде спиралевидной проволоки изгибается в любом положении, но при этом не движется. За спиралевидную проволоку при работе устройство удерживается рукой.

Это интересно! Для изготовления самодельного устройства подойдет имеющийся в гараже тросик спидометра от автомобиля или мотоцикла.

В завершении изготавливается хвостовик для гибкого вала, который устанавливается в патрон дрели. Для этого используется хвостовая часть от испорченного сверла. Соединяется трос с хвостовиком сварочным способом (другие способы соединения неприемлемы). На второй конец проволоки присоединяется цанговый патрон, который можно взять с другого электроинструмента.Достоинств у самодельного гибкого вала под шуруповерты и дрели достаточно много, но самым главным является низкая его стоимость. Применив такую насадку один раз для работы, можно узнать, в чем ее основное достоинство, и зачем производители придумали это приспособление. Простота изготовления насадки в виде гибкого вала на дрель самостоятельно способствует тому, что ее интереснее сделать своими руками, чем купить в интернете или магазине инструментов.

Публикации по теме

Ножовочные полотна для сабельных пил какие бывают и чем отличаются

Коронки по металлу на дрель их разновидности и конструктивные характеристики

Выбор лески для триммера — что надо знать о расходном материале

Бур для перфоратора виды и как выбирается насадка по бетону

Зачем нужен гибкий вал

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус. Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления. В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели. Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий. С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Особенности конструкции

Гибкий вал для дрели способен изгибаться в любых направлениях, что собственно и является его основным преимуществом. Такая возможность вала была достигнута за счет применения следующих деталей:

• Стальной трос, играющий роль вращающегося сердечника.
• Проволока в виде спирали, располагающаяся снаружи устройства.

Вал снаружи покрывается специальной оболочкой, благодаря которой предотвращается вытекание смазки. Эта смазка способствует уменьшению трения, а также защищает сердечник от механических воздействий(истирания), повреждений и попаданию влаги.

Конструкция гибкого вала предусматривает применение подшипников, к которым крепится трос. Именно благодаря подшипникам обеспечивается вращение троса, который с одной стороны крепится к хвостовику, а с другой к патрону. Качественная насадка на дрель стоит около 2000 рублей. Есть модели дешевле, но все зависит от производителя и качества товара.

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла. Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки

Самодельная конструкция вала позволит не только сэкономить финансы, но еще и получить изделие необходимой длины. Стандартные изделия, выпускаемые производством, имеют длину не более 50 см. Иногда этого не достаточно, поэтому приходится прибегать к самостоятельному изготовлению оснащения для дрели.

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

голоса

Рейтинг статьи

Видео: Как Сделать Гибкий Вал Для Дрели

Насадки для бурения

Перед началом работ открутите крепежную втулку на сверле и вставьте конец вала в отверстие для инструмента. Зажим колеса зажимается, как и при установке дрели, прямо в держатель инструмента. Теперь нужно закрепить сеялку так, чтобы она не двигалась от вибрации двигателя и не падала.

Гибкий вал для гравера

Гравер компактен и высокоскоростной. Используется для полировки, шлифования, сверления и фрезерования. Предназначен для работы без особых усилий, высокой точности и короткого времени 30-40 минут. В основном используется ювелирами. Гибкий вал для гравера расширяет число возможных операций, позволяет наносить рисунки и надписи на стекло, металл, пластик.

При работе с гибким валом нагрузка минимальна. Рабочая зона открыта. Удобная ручка позволяет выполнять тонкую работу, точно перемещая рукой инструмент. Профессионалы используют гравер с ножной педалью для регулировки скорости и кнопку блокировки тормоза на ручке.

Валы для кусторезов

В триммере для травы установлены гибкие и жесткие валы. Выбор делается в зависимости от интенсивности нагрузки на косу и жесткости травы, которую вы будете резать. Сплошной вал подходит для тяжелых нагрузок в виде тонких веток кустарников, твердых стеблей и возможных заусенцев, неровного грунта, мусора. Они предназначены для профессионального использования во время рабочей смены каждый день. Такие инструменты обладают повышенной прочностью и весом.

Гибкий вал кустореза установлен на легких моделях триммеров, предназначенных для работы на газонах и в саду. В качестве режущих инструментов используются лески, барабаны и легкие ножи. В случае перегрузки гибкий вал поворачивается. Ломается чаще всего сверху, возле двигателя. Запасные части следует выбирать в направлении верхнего ремня, поскольку они могут передавать вращение только в одном направлении.

На валу нет внешней крышки. Он заменен полостью в рукоятке ленты, которая идет от двигателя в плечо к креплению ножей. В начале сезона и в случае замены вала промойте полость, в которой он находится. Затем залейте его свежим густым жиром, марка которого указана в паспорте на изделие. Вы можете добавлять его каждые 3 месяца.

Спидометр с гибким валом

Легкие кабели передают крутящий момент от оси колеса на магнитную катушку спидометра. Вам нужно знать скорость во время вождения. Когда гибкий вал выходит из строя, стрелка на устройстве находится в крайнем положении или резко скачет, если машина сталкивается с препятствием. Вы можете починить спидометр самостоятельно.

Гибкий вал подбирается в соответствии с маркой автомобиля. Вы можете проверить соответствие по точкам крепления и длине. Должно быть легко установить в прорези редуктора и спидометр. Если установлен неправильно, индикатор скорости будет неправильным. Если вал длинный или имеет небольшой радиус изгиба под торпедой, появится характерный стук. Скорость привода спидометра будет короткой.

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Коротко об изготовлении отрезных фрез

Изготовить такие расходники довольно просто, а потому удобнее будет показать это исключительно на фотопримерах.

На старом отрезном диске от болгарки циркулем обрисовывается окружность ФОТО: youtube.comОкружность вырезается ножницами по металлу, а в центре шилом делается отверстие ФОТО: youtube.comВ отверстие вставляется тонкий длинный винт, который с обратной стороны фиксируется двумя гайками ФОТО: youtube.comЗажав отрезную фрезу в дрель, её центруют при помощи точильного камня ФОТО: youtube.comКогда фреза готова, её можно установить в гравёр, затянув цанговый патрон ключами ФОТО: youtube.com

Советы по эксплуатации

• До того как начать пользоваться шуруповертом, следует правильно подобрать насадку. Она должна соответствовать виду работ и подходить по диаметру к головке крепежных деталей.
• Чтобы вставить биту в инструмент, оснащенный быстрозажимным патроном, ее следует протолкнуть между «кулачками», аккуратно проворачивая гильзу по направлению часовой стрелки. Если же конструкция шуруповерта имеет ключевой патрон, то биту устанавливают в специальное гнездо и проворачивают ключом до полной фиксации по направлению часовой стрелки. После того как выбранная бита установлена, прибор можно включать в сеть и приступать к непосредственной работе.
• Чтобы снизить или, наоборот, повысить скорость вращения насадки, нужно ослабить или усилить воздействие на пусковую кнопку.
• Когда крепежный элемент будет закручен, автоматически сработает датчик ограничения, и устройство прекратит работу.
• При откручивании шурупа биту нужно поместить в шлиц, при этом предварительно требуется настроить вращение биты на работу в противоположную сторону.
• В случае если во время работы необходимо снять или поменять насадку, нужно вначале включить режим реверса. Когда бита прокрутилась в обратную сторону, рукой сжимается кольцо, удерживающее ее, и насадка легко снимается и меняется на другую.

Как работает приспособление?

Основная задача, передать крутящий момент от электродвигателя (в нашем случае он не стационарный, а расположен в дрели) на вынесенный рабочий наконечник. Такие устройства применялись и раньше, например:

• гибкий вал для бормашины в стоматологическом кабинете, пришедший на смену шкивному приводу;
• стационарный гравировальный аппарат, с закрепленным двигателем и гибким приводом с наконечником.

Не пропустите: Как характеризуется рейсмусовый станок: классификация рейсмусов для дома и производства, нюансы выбора

Обязательное условие любой конструкции – наличие оболочки, внутри которой вращается привод. Иначе устройство будет небезопасным: на вал постоянно будет что-то наматываться, включая одежду или волосы мастера.

Еще один важный элемент конструкции – концевой держатель шпинделя. У него две задачи:

1. Наружный корпус должен быть неподвижным, вал с рабочим наконечникам не должен касаться руки оператора. Иначе работать на высоких оборотах будет сложно.
2. Гибкая оболочка должна быть жестко закреплена как на корпусе наконечника, так и на источнике вращения (дрели). В противном случае, удержать вал в руках будет невозможно. Почему? Согласно законам физики, сила действия равна силе противодействия. В нашем случае это означает, что при достаточном сопротивлении заготовки, оболочка вместе с дрелью будет стремиться провернуться в противоположном направлении.
3. В продолжение предыдущего пункта: двигатель (дрель) должен быть закреплен. Поэтому в комплекте с гибким валом обязательно поставляется держатель для дрели.

С его помощью компенсируется та самая сила противоположного вращения внешней оболочки. Если его нет в комплекте – необходимо позаботиться о способе фиксации электроинструмента.

1. Все узлы трения должны иметь минимальное сопротивление, для уменьшения потерь мощности. При необходимости используется специальная смазка.
2. Чаще всего используется тросовый привод. Как известно, тросы состоят из витков проволоки, закрученной в одном направлении. Если крутить привод в направлении, противоположном завивке, трос распустится и заклинит, особенно под нагрузкой. В гибких валах применяется специальный способ плетения, который не разворачивается в любом направлении вращения.

Условия успешной работы конструкции

Работа подшипников

Если подшипник правильно подобран по нагрузке и выполнены все условия посадок, гарантия долгой работы гарантирована, так как стандартом все подшипники рассчитаны на работу до 5 млн. оборотов. Также стандартом предусматривается разрешенная температура нагрева подшипника. Температура нагрева при работе не должна превышать 35°С перед окружающей средой, предельный нагрев не более 80°С.

Работа всей сборки

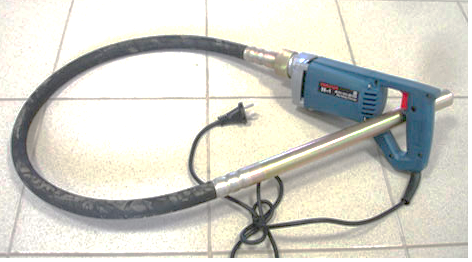

В промышленных вариантах изготовления вибратора защита предусмотрена конструкцией, в самодельных, при жестком соединении патрона перфоратора с приводом, вся нагрузка ложиться на редуктор и возможно срабатывание предусмотренной в дрелях защиты (проскальзывание защитных муфт – трещоток, или отключение питания). Поэтому пуск лучше всего производить при минимальном сопротивлении приводного троса расположив его строго по прямой линии.

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае). В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей. После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Винт необходимо просверлить по центру на всю длину ФОТО: youtube.com

Дальнейшая работа требует предельной аккуратности. При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники

При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно

При помощи надфилей винт обтачивается до нужного диаметра ФОТО: youtube.com
