Рейтинг лучших производителей
Если говорить о рейтинге лучших, то китайские товары не на последнем месте, напротив, они занимают лидирующие позиции благодаря небольшой цене, удобству использования и качеству сборки.
При выборе подобного инструмента стоит обращать внимание на производителя, если не хочется, чтобы средства были потрачены впустую. Если планируется выполнять монтажные работы на электрических сетях, тогда стоит присмотреться к Wera
Их изделия поставляются в продажу с диэлектрическим покрытием и крестообразным шилом на конце. Изготавливаются отвертки из качественных и надежных материалов. При работе в сложных условиях лучше отверток от компании MATRIX просто не найти, поскольку они позволяют дотягиваться до точки даже в труднодоступных местах.
Изделия KRAFTTOOL используются при необходимости долго ввинчивать и выкручивать болты, а вместе с тем проверять напряжение по ходу выполнения поставленной задачи. Работают такие индикаторные отвертки от батарейки.
Китайский производитель FIT предлагает бюджетный инструмент с большим количеством функций. Что касается качества, то оно на среднем уровне.
Если хочется индикаторную отвертку, которая будет отвечать всем требованиям, тогда стоит обратить внимание на изделия немецкой фирмы GROSS. Эти изделия зарекомендовали себя только с хорошей стороны, поэтому и ценятся профессионалами
Есть и американские изготовители, которых ценит потребитель, и один из них – Stanley. Первостепенно профессионалы и любители отмечают удобство использования индикаторных отверток этой марки.
Есть и наши отечественные модели, заслуживающие не меньшего внимания. Можно взять в качестве примера бренд STAYER, поставляющий на рынок изделия по доступной простому обывателю цене. При этом качество находится на высоком уровне, а кроме того, радует долговечностью.
Тестеры напряжения бесконтактного типа
Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.
Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.
Отвертка-пробник бесконтактного типа имеет пластиковый щуп
По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.
И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.
Принцип действия индикаторной отвертки
Универсальная, доступная для любого потребителя отвертка индикатор, предназначена для выявления наличия или отсутствия переменного напряжения. Главное ее отличие от обычной отвертки – наличие встроенного индикаторного элемента в полости ручки. Кончик пробника (щуп) служит своеобразным проводником (контактной частью). Простые модели оснащены неоновыми лампочками.
Принцип работы стандартной индикаторной отвертки основывается на проведении тока через кончик (жало) и резистор на контакт неоновой либо светодиодной лампочки, вследствие чего она загорается. При выходе прибора из строя необходимо заменить батарейки либо непосредственно сам тестер (в случае его поломки).
https://youtube.com/watch?v=hdNNpnTrS2g
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсной тип индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы определяют только наличие напряжения в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.
Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Активные индикаторы имеют собственный источник питания
Разновидности
Какие же бывают индикаторные отвертки? Тут можно выделить три основных вида:
Классические
Наипростейшая индикаторная отвертка
Именно этот тестер мы выше уже и рассмотрели с вами.
В его преимущества можно записать:
- Практичность и долговечность. Этот элементарный прибор может годами хранится среди ваших инструментов, не требуя к себе никакого внимания, и выручать в моменты необходимости проверки электрических цепей;
- Низкая цена. Простота устройства наглядно демонстрирует то, что больших ресурсов для создания такого прибора не требуется, следовательно, и дороговизне тут взяться неоткуда;
- Элементарная инструкция эксплуатации. Воткнули жало в розетку и приставили палец к контактной пластине. Что может быть проще? Загорелась лампочка – фаза, не загорелась – ноль или обрыв.
Но также есть и недостатки:
- Высокий порог ощущаемого напряжения. Инструмент точно сработает лишь при наличии в сети шестидесяти и более вольт;
- Наличие только контактного метода тестирования.
Со светодиодом
Отвертка на батарейках и со светодиодом
Внешне данные приспособления ничем не отличаются от выше рассмотренных изделий.
А вот зато внутри они дополнены батарейкой и биполярным транзистором:

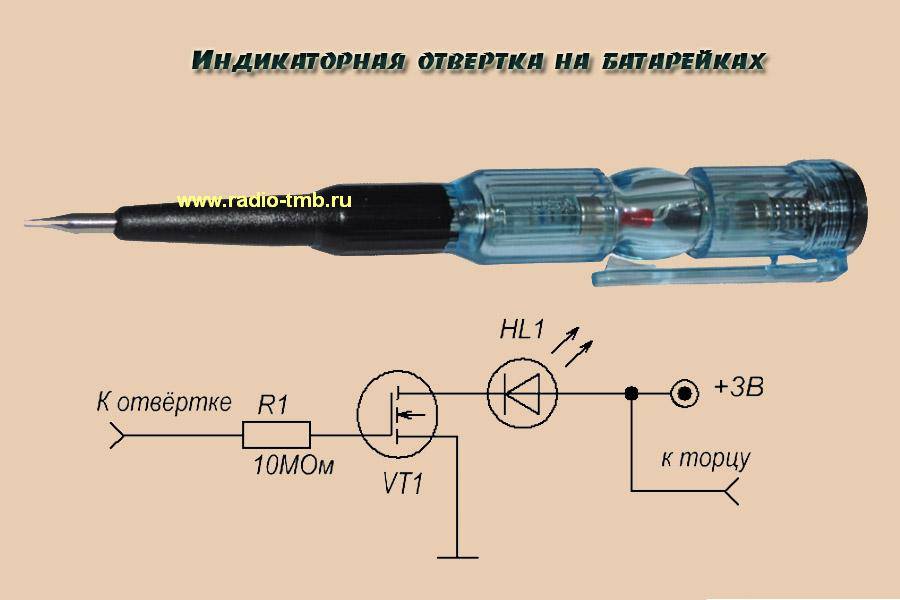

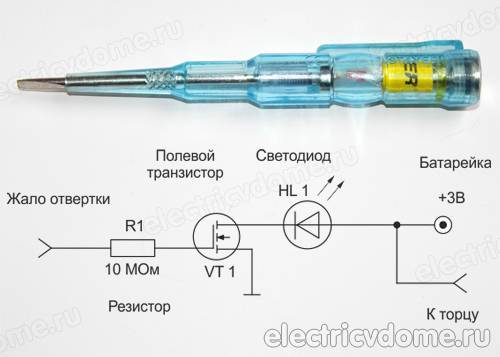

Схема устройства индикаторной отвёртки со светодиодом и автономным источником питания
Сверху модель со светодиодом и батарейкой, а снизу – классическая
Касаться контактной пластины в этом случае при тестировании розетки не нужно.
Кроме этого можно отметить ещё ряд положительных сторон:
- Возможность применения бесконтактного метода для проверки движения электрического тока в проводке. Для этого достаточно поднести обратную сторону отвёртки вплотную к изоляции провода;
Демонстрация того, как проверить наличие напряжения в силовом элементе бесконтактным способом
- Расширение области применения прибора:
- Теперь можно проверить кусок провода на наличие разрыва, попросту приложив его оголённые концы к щупу и контактной пластине соответственно;
- Протестировать цоколь лампы, дотронувшись жалом до него;
Демонстрация того, как пользоваться индикаторной отверткой при тестировании цоколя
Узнать о попадании электрического тока на корпус металлического оборудования. В этом случае также потребуется прикоснуться к нему рабочей частью; Во всех упомянутых случаях светодиод весело вам «подмигнёт»;
- Возможность проверки силовых элементов, напряжение которых составляет даже менее 60 В.
Но есть и минусы, связанные с таким апгрейдом:
- Чрезмерная чувствительность системы играет не только в плюс, но и в минус. Лампочка может загораться даже тогда, когда в исследуемом объекте нет электрического тока. Поэтому перед тем, как пользоваться отверткой-индикатором, снабжённой батарейкой, убедитесь в том, что рядом ничто не сможет повлиять на производимые замеры;
- Зависимость от батарейки. Периодически придётся менять автономный источник питания.
Универсальные
Универсальная индикаторная отвертка
Внутри этого прибора уже можно обнаружить микросхему, расширяющую его возможности.
Так, например, у него имеется три режима работы, которые выставляются путём переключения специального ползунка на соответствующую отметку:
- «О» – наличие напряжения при осуществлении контактного тестирования оповещается путём включения встроенной лампочки;
- «L» – бесконтактная проверка наличия тока с низкой чувствительностью. Также сопровождается появлением зелёного света на индикаторе;
- «Н» – бесконтактное тестирование с высокой чувствительностью, позволяющее обнаружить силовые линии даже под слоем штукатурки, что сопровождается не только зажжённой лампочкой, но также и звуковым сопровождением.
Так что пользоваться индикаторной отвёрткой такого типа очень удобно и результативно.
Из отрицательных сторон следует выделить:
- Относительно высокую стоимость. Дополнительные элементы в строении прибора, конечно же, увеличивают себестоимость продукта;
- Частую замену батареек. Расход питания у таких инструментов достаточно большой.

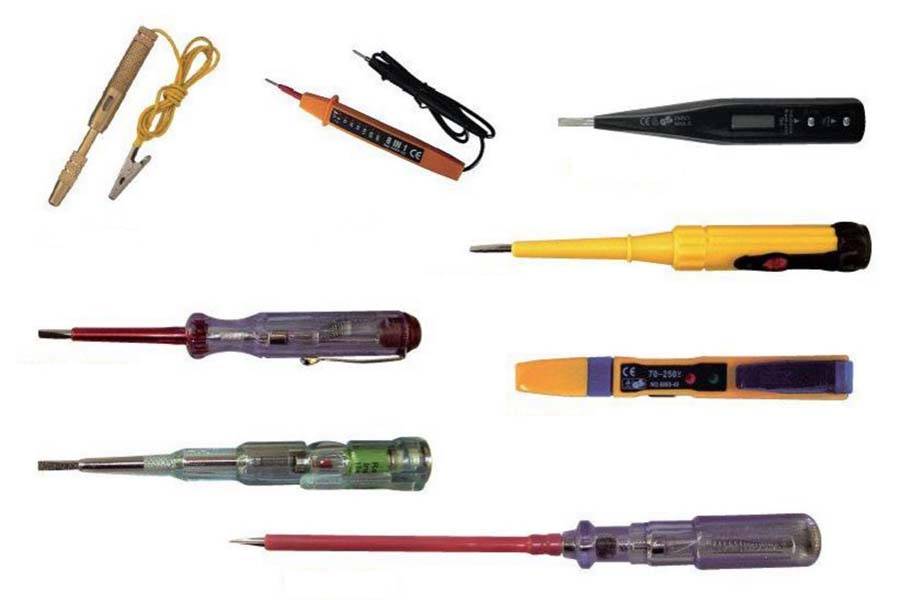

Виды индикаторных отверток и принцип действия
Одним
из главных плюсов можно считать простоту
устройства и сравнительно малую
стоимость.
- С
неоновой лампочкой. - Отвёртка-индикатор
с возможностью прозвонки. - Тестеры
напряжения бесконтактного типа. - Электронная
(«мини-мультиметр»).
Простейшая
индикаторная отвертка служит для
проверки наличия напряжения в цепи. В
быту её называют электропробником.
Методом исключения определяется нулевая
фаза. Кроме этого, такой пробник поможет
найти отсутствие контакта или обрыв в
схеме.
Идикаторные
отвертки бывают двух типов. Первые имеют
жало и пластиковую ручку. Одно касание
жалом к проводнику, в котором предполагается
протекание тока, вызывает включение
лампочки, ну, конечно, в том случае, если
на этом участке есть напряжение.
Чаще
всего подобные приспособления
используются для работы в сетях с
пониженным напряжением (от 12 до 50
Вольт).
У
отвёрток второго типа на торцевой части
ручки имеется контактная площадка из
металла, ну или условно назовём её
кнопкой.
Для
определения фазы нужно подвести
жало к проводу и нажать пальцем на
контактную площадку.
В конструкцию простейшей отвёртки входят
- Щуп.
- Резистор
(1Мом). - Неоновая
лампочка. - Пружина.
- Контактная
пластинка либо сенсорная кнопка на
ручке.
При
касании пальцем образуется замкнутая
цепь. Протекающий ток очень мал, так как
ограничен сопротивлением. Однако этого
достаточно, чтобы лампа загорелась.
Стоимость такого нехитрого приспособления
ничтожно мала. Существенный минус:
система не работает при низких напряжениях.
Индикатор
с функцией прозвонки имеет незначительное
отличие от вышеописанной системы.
Небольшое изменение в схеме (наличие
транзистора и светодиода) позволяет
расширить функциональность. В качестве
источника питания используются батарейки
типа «таблетка», как правило, их две или

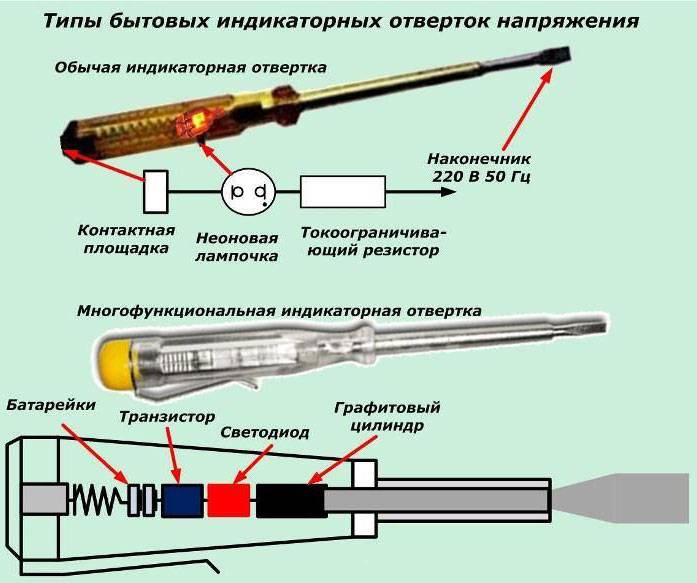

три. На рисунке изображён внешний вид
и схема индикаторной отвёртки.
При
соприкосновении кнопки на рукоятке и
жала загорается светодиод.
Если
он не горит, значит, отвёртка не
работоспособна. Это может произойти
из-за подсевших батареек. Проверку
исправности индикаторной системы нужно
производить всякий раз перед применением.
Ведь если светодиод не будет светиться,
можно ошибочно прикоснуться к проводнику,
на котором есть напряжение.
Другие
функции индикаторной отвертки с
батарейками:
- Отслеживание
«нуля» и целостности провода. - Прозвонка
проводов. - Проверка
предохранителей, ламп накаливания,
ТЭНов, обмоток трансформаторов,
определение обрывов в различных
устройствах. - Проверка
на пробой диодов, определение его
полярности. - Определение
наличие напряжения на изолированном
проводнике и т.д.
Главный
недостаток: батарейки быстро садятся.
Для продления срока работоспособности
в перерывах между работой жало
рекомендуется изолировать ПВХ трубкой.

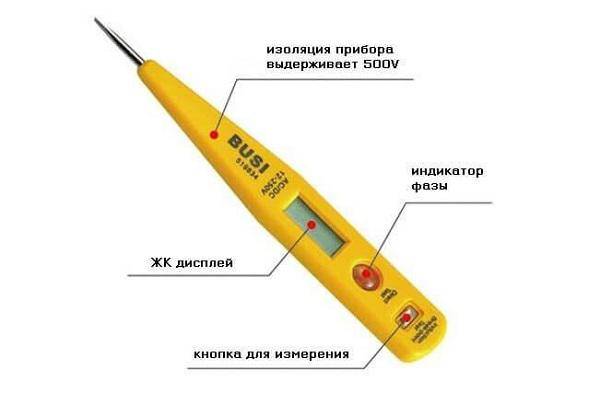

Бесконтактные тестеры определяют напряжение по наводкам. Такая отвертка может находиться на расстоянии в несколько сантиметров от проводника. При наличии напряжения светодиод начинает подмигивать, и появляется характерный звуковой сигнал в виде писка. Такие индикаторы напряжения нужны для определения проводов с напряжением в кабель-канале при отсутствии схемы без вскрытия коробки. Функциональность «мини-мультиметра» имеет широкий диапазон вплоть до измерений. Правда в точности показаний можно усомниться: ведь это устройство не является электроизмерительным прибором. Но узнать примерные значения всё же можно. Бывают два режима: контактный и бесконтактный.
Проверка разных устройств
Контактным методом
Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:
- Щуп индикатора приложить к входному контакту лампы.
- На контактную пластину отвертки приложить палец руки.
- Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
- Если устройство загорается, то лампа рабочая.
Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.
Проверка на пробой:
- Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
- Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
- Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.
Поиск положения выключателя
Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.
Бесконтактным методом
После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.
Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.
Определение участка обрыва
Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.
Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.
Универсальная индикаторная отвертка STAYER 4520-48
Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.
Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.
Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.
Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.
Модели и их способности
В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.
Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.
Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.
Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.
И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.
На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.
Как проверить индикаторную отвертку?
Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин. Каждый раз перед началом работ удостоверьтесь в ее работоспособности
Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться
Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.
Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.
При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.
И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
Выбор индикаторной отвертки
При покупке индикаторной отвертки рекомендуется выбирать её по необходимым параметрам, исходя из того, в каких условиях она будет эксплуатироваться.
Важно знать диапазон напряжений. Для работы в однофазной сети, интервал измерений лежит в пределах 70-250 В или 100-250 В. В трехфазных цепях есть модели, которые способны производить изменения при напряжении до 400 В
Есть низковольтные модели (12-24-36 В). Габариты отвёрток бывают в двух разных вариациях: 12см и 18-19 см. Малогабаритным инструментом удобно работать в тесных пространствах, длинными, наоборот, удобно дотянуться до труднодоступных проводов или контактов
В трехфазных цепях есть модели, которые способны производить изменения при напряжении до 400 В. Есть низковольтные модели (12-24-36 В). Габариты отвёрток бывают в двух разных вариациях: 12см и 18-19 см. Малогабаритным инструментом удобно работать в тесных пространствах, длинными, наоборот, удобно дотянуться до труднодоступных проводов или контактов.
