Дровокол своими руками

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Дровоколы с электроприводом

Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.

Винтовой (конусный)

Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.

Рекомендации по изготовлению:

• Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
• Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
• Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.

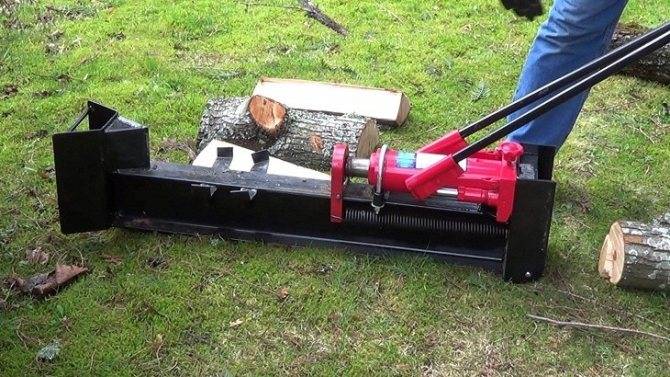

Гидравлический колун

Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.

Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров. Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

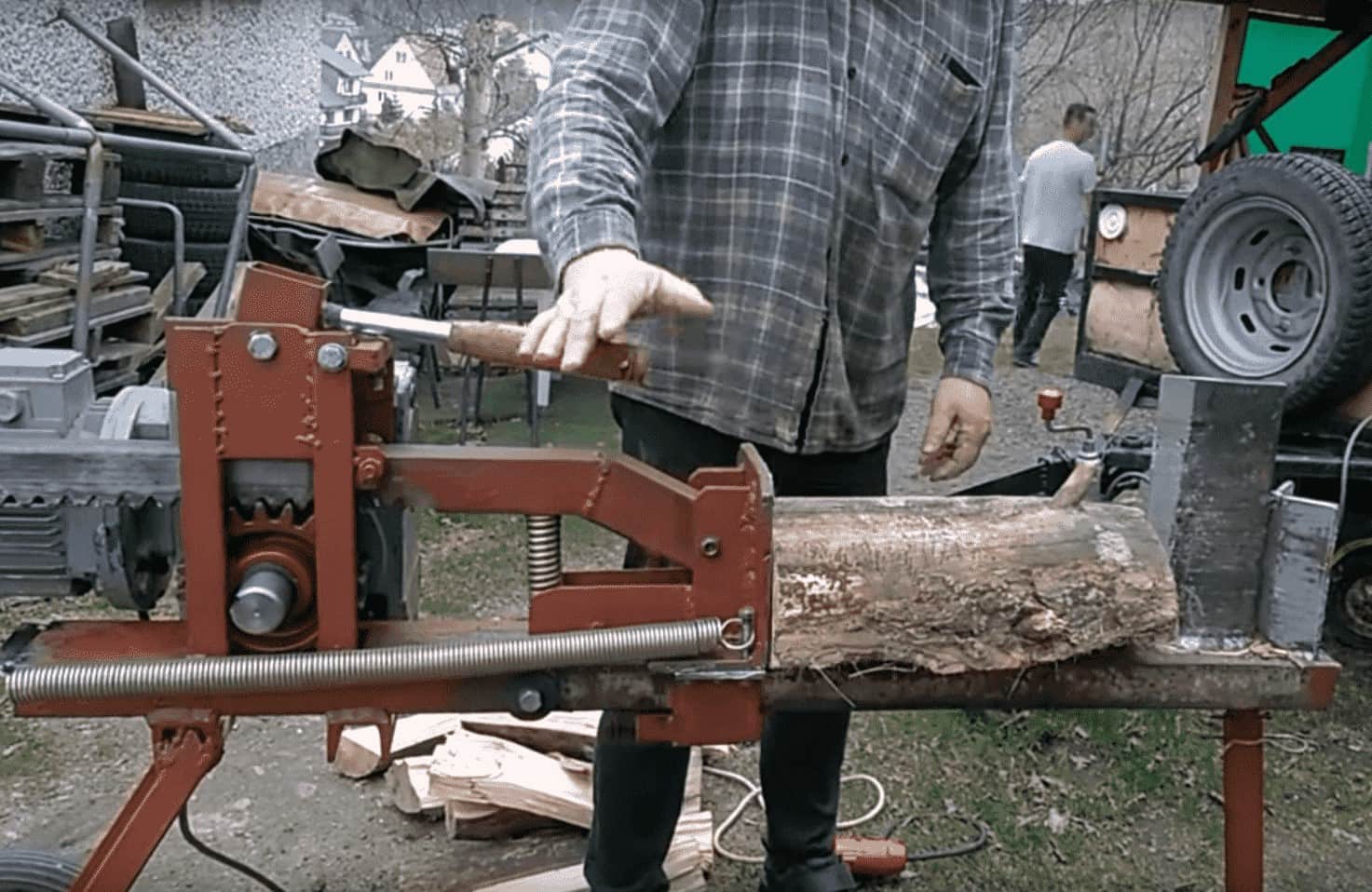

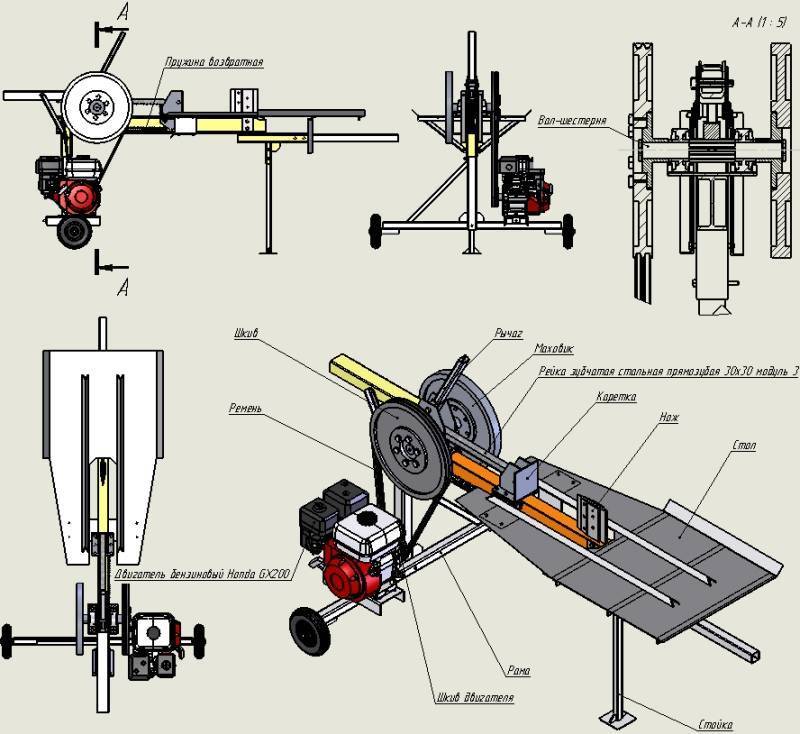

Агрегат на зубчатой рейке

Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.

Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.

Originally posted 2018-03-28 15:34:04.

Особенности самодельных моделей

Дровокол особенно необходим в частном домовладением, где приходится отапливать дом с использованием дров. Сделать подобный инструмент можно своими руками, это несложно и позволит сэкономить значительное количество средств. Работа с массивным деревом – дело довольно рискованное, можно получить травму, поэтом следует использовать хороший инструмент, соблюдая необходимые предписания по технике безопасности.

Механические агрегаты, что помогают раскалывать деревянные массивы и тяжелые бревна, имеют свойство накапливать энергию, они экономичны, ими легко управлять. В работе с такими устройствами не нужна мускульная сила. Агрегаты могут справиться с любыми бревнами и деревянными чушками. Работают в нажимном режиме и могут управляться с бревнами до 35 см длиной, физических усилий при этом не требуется.

Приспособления нажимного действия имеют привод ДВС, а также могут присоединяться к электромотору. Стоят они недешево, но с их использованием практически полностью исключаются мускульные усилия, которые необходимо расходовать. Используя это устройство, можно отапливать дом до 350 квадратных метров, при этом морозы могут быть сибирскими, до -35 градусов по Цельсию.

Обратный ход толкателя обычно бывает не более 7 сантиметров в секунду. За несколько часов можно заготовить одному человеку более полутоны дров. Работать нельзя с влажной древесиной, рекомендуется в теплое время года деревянные заготовки класть в поленницу под навес. Месяца за три дерево «подойдет» до нужной кондиции.Сырое дерево не дает достаточное количество тепла, теплопроводность гораздо ниже (на 25%), колун в нем часто увязает, извлечь его оттуда бывает порой крайне непросто. Самодельный дровокол можно сделать не хуже, чем фабричный, то есть в нем будет присутствовать горизонтальная и вертикальная подача заготовки.

Для ориентировки стоит сказать, какая может быть приблизительная денежная экономия:

• добротный агрегат, работающий на дизельном топливе и предназначенный для раскалывания чушек 25 см в диаметре, стоит от 20 тысяч рублей;
• машина, которая может «расправляться» с заготовками до 35 см, раскалывая их на 4-5 фрагментов, стоит около 30 тысяч рублей.

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

1. Двигатель Лифан 13 л. с. — 14 300;
2. Гидроцилиндр 100/40/61 — 10 420;
3. Гидрораспределитель — 3 510;
4. НШ32 — 1 610;
5. Привод НШ от МАЗа — 3 960;
6. Ступицы с колесами от ВАЗ — 1 500;
7. Шкив на двигатель — 1 000;
8. Ремни клиновидные — 830;
9. Масло гидравлическое 40л. — 2 600;
10. РВД + муфты — 2 500;
11. Фланцы к НШ — 440;
12. Металл для ножей — 1 000;
13. Металл для всего остального — 4 000;
14. Болты, гайки, шайбы и т. п. — 640;
15. Масло в движок — 380;
16. Шланг резиновый + хомутки —300;
17. Краска — 630;
18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Простой ручной дровокол. Пошаговая инструкция по изготовлению

Дровокол ручной своими руками Более простая конструкция, для создания которой нужно подготовить:

• рессору от автомобиля;
• уголок металлический (40 или 50);
• пару отрезков уголка длиной 55 см;
• еще пару – длиной 15 см.

Автомобильная рессора

Металлический уголок

Два уголка по 5 см и еще два – по 15 смШаг 1. Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.

От краев нужно отступить по 10 см

Размечается длинный уголок

Шаг 2. От самого угла отступите при этом 1,5 см.

От угла нужно отступить 1,5 см

Шаг 3. Разметьте середину по 5 см, как на фото ниже.

Середина уголка размечена по 5 см

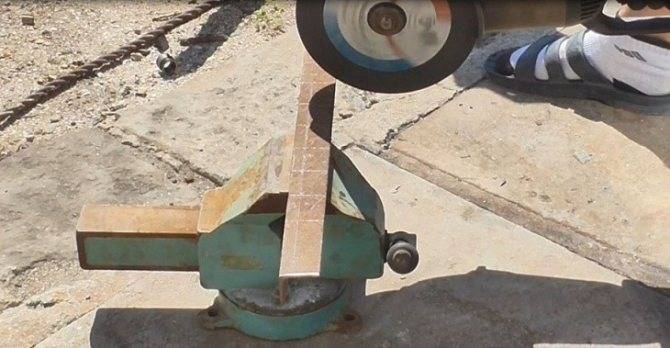

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.

Обрезка уголка по разметке

Шаг 5. Далее возьмите второй длинный уголок, приложите его к уже обрезанному, используя последний в роли шаблона.

Вырезанный уголок используется как шаблон

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.

Обрезается второй уголок

Шаг 7. В итоге у вас должно получиться примерно следующее.

Результат проделанной работы

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их.

Берутся короткие уголки

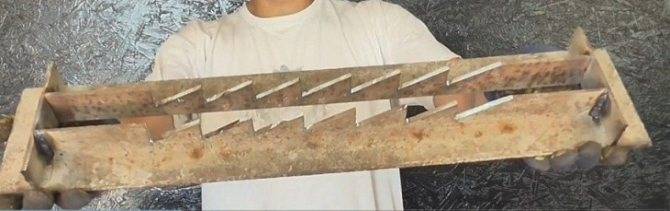

Шаг 9. Приварите длинные уголки к коротким.

К коротким уголкам приварены длинные

Шаг 10. Отрежьте от рессоры кусок длиной 35 см.

Отрезается кусок рессоры

Шаг 11. Изготовьте втулку. Возьмите для этой цели кругляк, просверлите в нем отверстие для крепежного болта.

В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

Длина втулки должна соответствовать ширине между уголками

Шаг 13. Сделайте небольшой проем в рессоре.

В рессоре выточен небольшой проем

Шаг 14. Приварите к ней сделанную ранее втулку.

Втулку нужно приварить к рессоре

Втулка приварена

Шаг 15. Чтобы соединить рессору с уголками, проделайте в последних отверстия.

В уголках сверлятся отверстия

Шаг 16. Далее возьмите кусок трубы.

Берется кусок трубы

Шаг 17. Приварите этот кусок к рессоре с другой стороны.

Труба приварена к рессоре

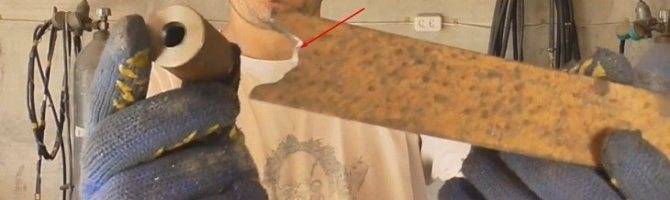

Шаг 18. После этого заточите рессору.

Заточенная рессора

Шаг 19. Соберите все детали в единую конструкцию.

Сборка всех деталей

Процесс сборки

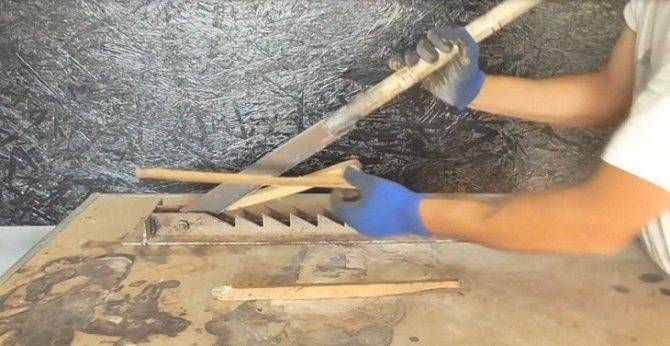

Шаг 20. Все, ручной дровокол готов, можете приступать к его тестированию.

Тестирование самодельного дровокола

Шаг 21. Чтобы было удобнее пользоваться дровоколом, он в нашем примере приварен к трубе, которая забетонирована в землю.

Дровокол приварен к трубе, забетонированной в землю

Так инструментом удобнее пользоваться

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Время чтения: 6 минут Нет времени?

Колоть дрова с помощью топора – очень тяжелый труд, поэтому многие владельцы загородных домов, которые топят печь дровами, стараются купить или самостоятельно сделать дровокол. Эти устройства позволяют избежать утомительного махания колуном, благодаря чему вы за один день сможете поколоть гораздо больше дров, ведь вам не придется то и дело отдыхать. Из статьи вы узнаете, как сделать дровокол своими руками: чертежи, фото, инструкции помогут вам в его изготовлении.

Как работает дровокол

Разновидности гидравлического дровокола

На рынке строительной аппаратуры представлены десятки моделей, стоимость которых варьируется от 15 до 250 тысяч рублей.

Цена устройства формируется, исходя из таких важных критериев:

• Мощность. Чем она выше, тем дороже оборудование.
• Тип двигателя.
• Вес.
• Максимальная длина полена.
• Если вы покупаете модель с электрическим двигателем, нужно смотреть на заявленное напряжение.

Источник питания может быть электрическим и бензиновым.

Рассмотрим особенности каждого типа:

1. Электродвигатель. В недорогих станках, предназначенных для эксплуатации в быту, установлен электрический двигатель. Модель предельно проста, экологически безопасна. Подходит для ежедневной работы даже в условиях гаража. А если изготовление дровокола производилось своими руками, и модель получилась достаточно компактной, вы без труда сможете перенести ее вручную. Пожалуй, главным минусом такого устройства является невозможность работы без электропитания.
2. Бензиновый мотор. Как правило, ставят на мощные модели. Транспортировать его к месту заготовки дров вручную уже не получится. Работающее на бензине приспособление имеет внушительный вес, стоит гораздо дороже. Но и эффективность такого аппарата значительно выше.

Электрический дровокол Sadko

В зависимости от способа закладки дров, различают такие виды колунов:

Вертикальный. Отличается компактными размерами. Движение резца осуществляется сверху вниз. Бревно устанавливается внизу в вертикальном положении. В продаже встречаются модели, в которых все происходит наоборот. Нож неподвижен, по направлению к нему движется дерево.
Горизонтальный. Самый популярный тип дровокола. Дерево укладывается горизонтально и движется к ножу.
Смешанный. Купить оборудование практически невозможно, оно считается большой редкостью. Как правило, закладкой двух типов обладают исключительно профессиональные модели

Универсальность – важное преимущество. Благодаря ей, процесс переработки ускоряется в разы

Чаще всего смешанные механические колуны устанавливают на больших предприятиях и лесопилках.

Поскольку покупка оборудования далеко не всем по карману, самодельный дровокол гидравлический своими руками становится наиболее эффективным и рентабельным решением. Все зависит от познаний мастера, его сноровки и бюджета. При хороших усилиях можно собрать практически профессиональное оборудование. И даже поставить станок «в линию» для выполнения автоматической торцовки. Если вы намерены создать гидравлический дровокол своими руками, необходимые чертежи и рекомендации легко найти в интернете.

Самый популярный тип дровокола – горизонтальный

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.

Колка дров топором

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.

Ударная вязкость древесины Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.

Какими должны быть поленья?

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

Гидравлический дровокол

Разработка компоновочной схемы дровокола

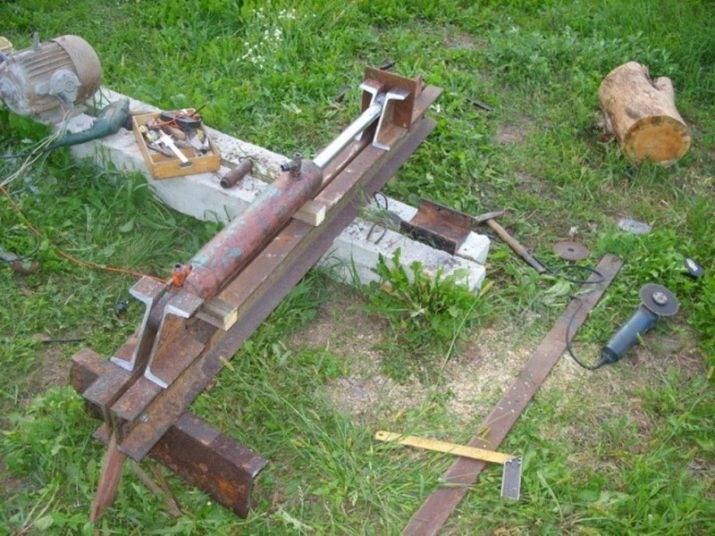

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров

Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать)

Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.

Дрова, нарубленные самодельным дровоколом

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом! 5/5 (7)
