Долбежный станок по дереву своими руками

Станок для выборки пазов своими руками

Пазователь являет из себя стол с горизонтально прикреплённым фрезером. Паз выпиливается подачей обрабатываемой детали на фрезу, в тот момент как деталь передвигается из стороны в сторону на размер паза. Пазователи функционируют скоро, точно и прекрасно подойдут для выборки пазов под целиковые либо свободные шипы. Но цена заводского пазователя большая. Однако если есть фрезер вы сможете сделать пазователь своими руками.

Самодельный инструмент должен объединять горизонтально закреплённый фрезер, стол, который может передвигаться по осям X и У, ограничители, контролирующие ширину и глубину паза, а также систему контроля положения и крепления детали.

Скользящий стол, выполненный из МДФ, состоит из двух платформ, каждая из которых двигается вдоль своей оси в перпендикулярных направлениях по Т-образным алюминиевым профилям. Три слоя МДФ толщиной 19 мм обеспечили вес и устойчивость стола.

Т-образные профили послужили направляющими для приспособления. Они входят в пазы шириной 20 мм. К профилям прикреплены блоки из МДФ, ограничивающие ход платформы в каждом направлении.

2 Популярные модели долбежных станков

В современной промышленности широко используется оборудование советского производства, одним из наиболее распространенных из которых является долбежный станок 7A420. Данный агрегат предназначен для металлообработки, он может выполнять такие технические операции как разработка пазов, шлицев и канавок в плоских, фасонных и конических поверхностях.

Долбежный станок по металлу 7А420 имеет следующие технические характеристики:

• ход долбяка — от 20 до 200 мм;
• предел двойного хода — 40-163 в мин;
• диаметр рабочего стола — 50 см;
• вылет долбяка от станины — 48 см;
• максимальное усилие резания — 1500 кг;
• мощность двигателя — 2800 Вт.

Также существует модификация данного агрегата — модель 7430. В отличи от рассмотренного станка, 7430 отличается комплектацией гидравлическим приводом, а не механическим, и увеличенным до 320 ходом долбяка. Аналогом модели 7430 является станок ГД320, в нем также установлен гидропривод, а ход долбяка составляет 120-320 мм.

Агрегаты серии ГД производятся на Гомельском станкостроительном заводе. Наиболее функциональной моделью серии ГД является агрегат ГД-500. Это оборудование ориентированное на мелко и среднесерийное производство, обладающее следующими техническими характеристиками:

• ход долбяка — от 120 до 500 мм;
• скорость перемещения долбяка под нагрузкой — 3-38 м/мин;
• диаметр рабочего стола — 94 см;
• вылет долбяка от станины — 71 см;
• максимальное усилие резания — 3500 кг;
• мощность двигателя — 11000 Вт.

ГД-500 один из наиболее габаритных металлообрабатывающих станков, его размеры составляют 344*276*347 см, а вес — 8.16 тонн.

Среди современного деревообрабатывающего оборудования выделим долбежный станок по дереву Корвет 92. Это агрегат любительского уровня, стоимость которого составляет 60 тыс. рублей. Рабочий стол станка оснащен тисками для быстрой фиксации обрабатываемой заготовки, также предусмотрены две струбцины для крепления габаритных деталей.

Станок долбежный Корвет 92 — технические характеристики:

• ход долбяка — до 210 мм;
• размер стола — 40*15 см;
• ход стола: поперечный — до 145 мм, продольный — до 170 мм.

2.1 Можно ли сделать долбежный станок своими руками?

Самодельный долбежник можно изготовить на основе ручного фрезера. Такой агрегат будет уступать в плане функциональных возможностей промышленным моделям, однако вы сможете использовать его для нарезки шипов, пазов и профилирования плоскостей либо кромок.

Чтобы сделать долбежный станок своими руками вам потребуется соорудить опорную площадку. Ее размеры нужно выбирать исходя их габаритов деталей, которые вы планируете обрабатывать в дальнейшем. Оптимальным размером будет 350*400 либо 400*400 мм. Площадку можно сделать из куска МДФ либо металла, однако использовать ДВП и ДСП не рекомендуется. Толщина листа должна составлять 10-12 мм.

Далее в центральной части пластины размечаем отверстие под фрезу и поперечные гнезда для фиксирующих инструмент болтов. Отверстие под фрезу должно иметь несколько большие размеры, чем сам инструмент, чтоб сохранялся свободный обзор зоны обрабоки. Сам фрезер нужно фиксировать снизу пластины с помощью болтов, отверстия под которые предусмотрены на опорной подошве инструмента еще с завода.

Простейший долбежный станок из фрезера

В качестве удерживающих площадку направляющих лучше всего использовать деревянные бруски из твердых пород древесины сечением 30*30 см. В случае применения крупногабаритного фрезера имеет смысл взять металлический профиль квадратного сечения либо бруски увеличенного размера — 30*90 мм.

Учитывайте, что при комплектации самодельного станка высокими направляющими вам будет удобнее работать длинной фрезой, которая применяется при выдалбливании глубоких гнезд. Под болты, которыми стягиваются направляющие с пластиной, необходимо подложить резиновые прокладки, исключающие вибрацию в процессе работы.

Устройство данного агрегата не предполагает наличие ограничителя хода фрезы, обустройство которого значительно усложняет конструкцию. Рационально использовать в качестве ограничителя струбцины, устанавливающиеся на обрабатываемую деталь. Технология использования струбцин достаточно простая — нужно сдвинуть фрезер так, чтобы фреза размещалась на краю отверстия, далее струбцина крепится в упор к площадке, после чего фрезер перемещается на противоположную сторону отверстия и устанавливается вторая струбцина.

Долбежные станки (рис. 1) предназначены для механической обработки металлов резанием при помощи специальных резцов. Эта группа станков относится к узкоспециализированным ввиду ограниченности операций, который могут производиться на стандартном оборудовании.

Рисунок 1. Долбежный станок.

Лучшие долбежные станки по металлу

Модели подобного типа отличаются высокой производительностью и мощностью. Долбежные станки по металлу используются для формирования шпоночных пазов, канавок, шлицев.

СтанкоГомель ГД200-01

5

★★★★★оценка редакции

99% покупателей рекомендуют этот товар

Поворотная резцовая головка этой модели позволяет осуществлять долбление под углом до 90°. Длина хода долбяка может быть отрегулирована вращением вала кривошипной рукояти.

Стол агрегата имеет три режима перемещения: поперечное, продольное и круговое. Это обеспечивает максимальное удобство во время эксплуатации.

Габариты станка 1900х1270х2175 мм, мощность главного привода — 3,6 кВт. Быстросъемное ограждение предохраняет от травмирования стружкой.

Устанавливаемый в центре рабочей поверхности токарный патрон гарантирует надежную фиксацию детали. В стандартную комплектацию входят системы смазки и подсветки, набор инструментов.

Достоинства:

• мощный двигатель;
• крепление заготовки;
• 12 положений стола;
• настройка хода долбяка;
• удобство обслуживания.

Недостатки:

крупные габариты.

СтанкоГомель ГД200-01 предназначен для эксплуатации в серийном производстве, где необходимо обрабатывать сложные детали.

Stalex B5012

5

★★★★★оценка редакции

97% покупателей рекомендуют этот товар

Модель оснащена кнопкой экстренной остановки двигателя, использование которой обеспечивает безопасность оператора. Прочная конструкция и мощный двигатель гарантируют стабильную работу станка при высоких нагрузках.

Механизм перемещения стола позволяет зафиксировать его на нужной высоте. Габариты оборудования — 1000х650х1000 мм.

Максимальная глубина долбления составляет 120 мм. Смазочная жидкость подается на направляющие колонны вручную, что облегчает обслуживание агрегата. Держатель может быть отрегулирован в зависимости от размеров заготовки. Управление устройством осуществляется с кнопочной панели.

Достоинства:

• удобство обслуживания;
• простое управление;
• долгий срок службы;
• мощный двигатель;
• высокая производительность.

Недостатки:

немаленькая цена.

Stalex B5012 стоит приобрести для обработки плоских и фасонных металлических поверхностей. Универсальное решение как для производства, так и для домашней мастерской.

Коммунар 7А420

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Особенностью модели является возможность поворота рамы с долбяком под углом до 90°. Благодаря этому мастеру доступна обработка наклонной плоскости без изменения позиции детали. Перемещение стола может осуществляться как вручную, так и механически.

Диаметр рабочей поверхности стола составляет 500 мм, мощность привода — 3 кВт. Для его быстрой остановки предусмотрено устройство экстренного торможения. Сблокированные рукояти облегчают управление.

Плунжерный насос подает смазочный материал через фильтр, что гарантирует удобство обслуживания и увеличивает срок эксплуатации агрегата.

Достоинства:

• высокая производительность;
• большая площадь стола;
• удобство управления;
• долговечность;
• безопасность оператора.

Недостатки:

сложная установка.

Коммунар 7А420 будет полезен в мелкосерийном производстве или ремонтной мастерской. Станок предназначен для изготовления шлицев, канавок, шпоночных пазов.

Arsenal S315TGI

4.9

★★★★★оценка редакции

93% покупателей рекомендуют этот товар

Модель отличается широкими возможностями для переналадки и способна обрабатывать крупные и тяжеловесные заготовки. Установка приспособления для протягивания наружных поверхностей также расширяет спектр применения агрегата. Направляющие салазки оснащены устройством поворота для наклона поверхности под углом до 45°.

Стол может быть быстро перемещен в нужную сторону благодаря специальным рукоятям. Функция автоматической остановки станка гарантирует безопасность оператора.

Производительность поддается регулировке посредством частотной модуляции. В комплектацию включены монтажный комплект, смазочная система и пакет освещения.

Достоинства:

• чугунная конструкция;
• мощный двигатель;
• автоматическая остановка;
• удобное управление;
• долговечность.

Недостатки:

высокое энергопотребление.

Arsenal S315TGI будет полезен для долбления фасонных, плоских поверхностей, изготовления пазов, канавок – отличный выбор для мелкосерийного производства.

Профессиональные станки

Наиболее удачными отечественными моделями являются долбёжные станки ГД-200, ГД-320, ГД-500. Они предназначены для мелкосерийного производства деталей из плоских, цилиндрических, конических и фасонных заготовок. Долблением и высверливанием можно получить шлицевые и канавочные углубления, шпоночные пазы в наиболее труднодоступных местах заготовок.

Высота внешней поверхности заготовки соответствует номенклатуре станков – 200, 320 и 500 мм. Размер внутренних обрабатываемых поверхностей не должен превышать 250 мм.

Обратите внимание! Самая современная многофункциональная модель – S315TGI. Она имеет более сложное устройство, нежели агрегаты серии ГД

В перечень функций данной модели входят операции по дереву и металлу. Собрать такой долбёжный станок несложно своими руками. Дело в том, что в отличие от кустарных, в профессиональных моделях каретка с заготовкой может перемещаться в любом направлении – по горизонтали, по вертикали, по диагонали. Различная оснастка помогает оператору станка производить обработку заготовок по двум контурам – замкнутому и незамкнутому.

По сравнению с другими видами обрабатывающих агрегатов долбёжный может осуществлять движение по прямой линии, в противоположных направлениях.

Долбяк (режущий элемент) с установленным на него резцом движется под углом к вертикальной плоскости. Это позволяет легко обрабатывать поверхности, расположенные под наклоном к оси станка. Так изготавливаются канавки под клиновые шпонки и обрабатываются штампы. Следует отметить, что профессиональные долбёжные станки последнего поколения с успехом применяются в крупносерийном производстве изделий из древесины и металла.

Работу агрегатов обеспечивают асинхронные двигатели. Они способствуют осуществлению сложных и продолжительных обрабатывающих операций. Вращательное движение передаётся напрямую. Это позволяет сохранять высокий КПД и обеспечивать высокую производительность. Запуск осуществляется с помощью магнитных пускателей. Они играют роль предохранителей при возможном непреднамеренном пуске двигателя.

Профессиональные долбежные станки отличаются от более простых моделей довольно массивными габаритами. Их монтаж необходимо производить на станинах или верстаках. Паспорт станка должен содержать его основные характеристики. Механизмы и оборудование профессиональных станков должны комплектоваться сертификатами соответствия и документами на гарантийное обслуживание. Профессиональные модели могут быть оснащены аппаратурой ЧПУ.

Рекомендации по изготовлению станка

Для домашней мастерской вы вполне можете изготовить описываемое оборудование. В качестве примера можно рассмотреть два варианта. Первый не предполагает значительных трудовых затрат. В качестве исполнительного механизма второго устройства выступит обычный ручной фрезер. Для самостоятельного изготовления долбежного станка необходимо обладать навыками токаря и сварщика. Перед сборкой подготовьте соответствующие инструменты и необходимые материалы, среди которых:

• электрический двигатель;
• металлический уголок;
• кусок швеллера;
• 4-мм толстая фанера;
• обрезки трубы;
• струбцина;
• гайки.

Запаситесь двумя разновидностями металлического уголка: первая заготовка должна иметь сторону в 30 мм, вторая – в 50 мм. Крепление будет осуществляться четырьмя гайками.

Делаем долбежный агрегат своими руками

Изготовить самодельный долбежный агрегат для работы по дереву — решение достаточно распространенное. Это обусловлено тем, что стоимость заводского оборудования высока. Не каждый домашний мастер или начинающий производитель готов потратить такие деньги.

Хотя весомые преимущества у заводских моделей долбежных устройств есть:

• Высокое качество сборки;
• Повышенная точность обработки;
• Идеальная балансировка узлов;
• Высокоэффективные долбежные и сверлильные элементы;
• Долговечность конструкции.

Если вам необходим станок для налаживания небольшого мебельного производства или открытия целого цеха, обойтись малой кровью в лице самодельного станка не удастся. Здесь стоит отдать предпочтение заводскому оборудованию.

Для домашних мастеров, которые хотят оборудовать долбежным станком собственный гараж, небольшую мастерскую, можно подумать над вариантом самостоятельной сборки долбежного станка по дереву.

Чтобы собрать агрегат, вам необходимо:

• Обзавестись свободным временем. Оба варианта, которые мы предлагаем, достаточно трудоемкие и потребуют потратить на сборку станка не один час;
• Купить или отыскать чертежи, инструкции и видео руководства. В качестве дополнения к нашей инструкции они будут незаменимы;
• Собрать комплектующие и подготовить инструменты.

Предлагаем вам пойти по одному из двух путей создания самодельного станка.

1. Собрать оборудование из подручных материалов. На такой станок уйдет много сил и времени, но результат окажется довольно бюджетным.
2. Использовать ручной фрезер как основу для создания станка. Менее энергозатратный вариант, имеющий свои нюансы.

Станок из подручных материалов

Если у вас отсутствуют хотя бы начальные навыки токаря и сварщика, браться за данный станок не стоит. Если же с опытом в сварке и точении все хорошо, тогда собирайте необходимые компоненты для будущего долбежного станка:

• Электромотор. Можете использовать двигатель от стиралки;
• Швеллер;
• Толстую фанеру;
• Металлические уголки размером 30 на 30 и 50 на 50 миллиметров;
• Металлические штыри;
• Обрезки от труб;
• Гайки;
• Струбцины в качестве фиксаторов.

Далее следуйте поэтапно:

1. Сварите из швеллера прочную раму будущего станка. По ней будет двигаться платформа. Слева на конце швеллера приварите небольшую площадку, которая послужит для установки мотора станка. Не забудьте просверлить пару отверстий под болты.
2. Справа на швеллере приваривается пластина из металла. Ее длина должна соответствовать длине каретки. С каждой из сторон швеллера оставьте выступы по 50-70 миллиметров. На выступающие элементы приварите уголки размером 30 на 30 мм. Угол должен быть направлен вверх. Данный компонент послужит в роли рельс для каретки станка.
3. На рельсы наложите аналогичные отрезки уголков, перпендикулярно приварите рельсы, необходимые для поперечного движения. На них накладываются вторые, приваренные уже к платформе элементы. Из уголка выполняется сборка платформы. Площадку можно изготовить из листа фанеры.
4. На платформе зафиксируйте струбцины. Их изготавливают из труб, гаек и штырей.
5. Подключите электропроводку к мотору.
6. Перед эксплуатацией тщательно обработайте рельсы солидолом.

https://youtube.com/watch?v=8LdbODLNUww

Изготовление станка своими руками

Существует множество вариантов исполнения долбежного станка по дереву своими руками. Каждый мастер выполняет приспособление в соответствии с имеющимися запчастями, умением и потребностями.

При любом выборе сначала полезно составить чертежи будущего оборудования с выверенными размерами. Габариты установки должны соответствовать рабочим задачам и помещению. Не рекомендуется делать слишком большую станину, если не планируется обрабатывать крупные детали – за массивным рабочим местом неудобно работать с мелкими деталями и контролировать процесс.

При нечастых потребностях в долбежном устройстве целесообразно изготовить его в съёмном или переносном виде. На одном столе можно совместить несколько видов самодельных приспособлений (сверлильное, режущее и т.д.). Головка инструмента монтируется и снимается при необходимости, не загромождая рабочую поверхность станка, в небольших мастерских.

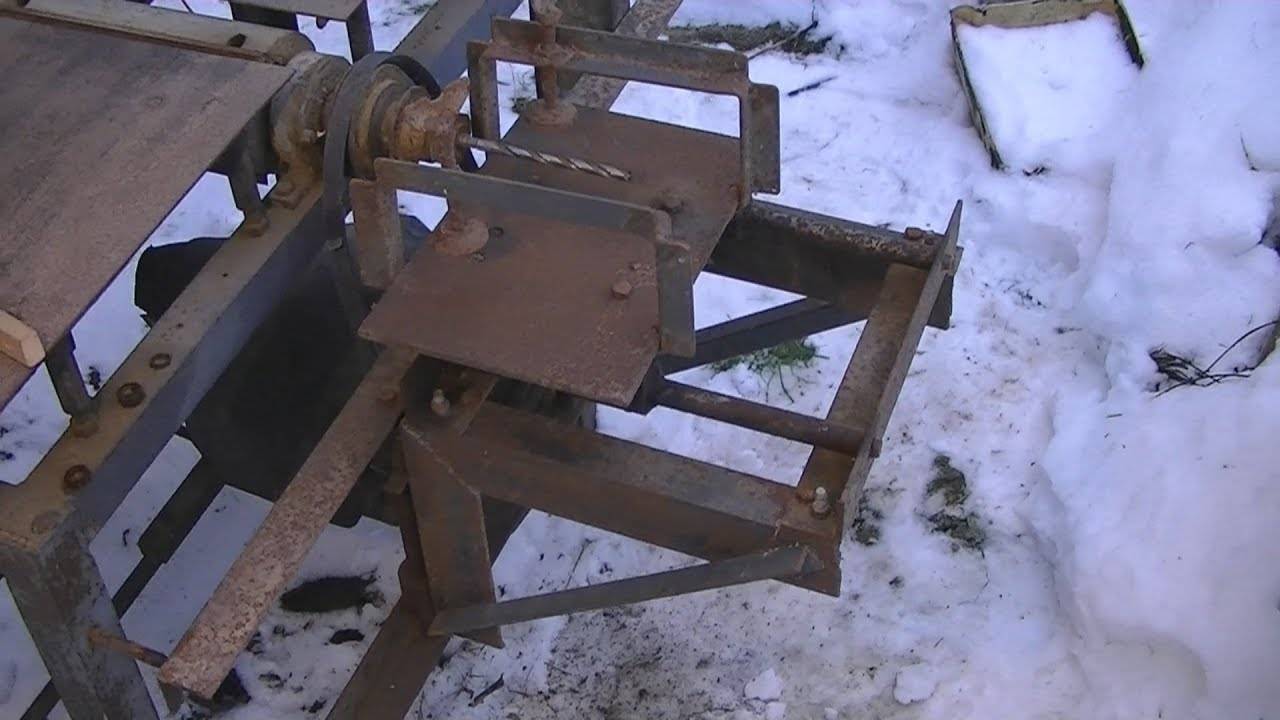

Станок со стационарным сверлом

Простейший вид самодельного приспособления из подручных материалов, которые всегда есть в домашней мастерской:

• швеллер;
• двигатель от старой бытовой техники;
• металлические уголки;
• толстая фанера;
• болты, гайки.

1. Перпендикулярно рабочей поверхности стола установить кусок швеллера – он будет базой для перемещения платформы.
2. Сверху на задний край швеллера прикрепить мотор, на передний — приварить металлическую планку, длина которой равна ходу каретки.
3. На края планки приварить металлические уголки.
4. Перпендикулярно нижнему уровню платформы установить второй верхний, собранный по тому же принципу.
5. Соединить уровни между собой через сварной шов по уголкам.
6. Из фанеры вырезать подложку для платформы.
7. Обрабатываемую деревянную заготовку зафиксировать с помощью струбцин или тисков.
8. Перед началом работ рельсы смазать солидолом для обеспечения плавного хода.
9. Подключить электропроводку к мотору.

Станок из ручного фрезера

Для изготовления долбежного станка в домашних условиях многие столяры предпочитают использовать ручной фрезер – подвижный рабочий инструмент имеет ряд преимуществ, по сравнению с жёстким креплением. Хороший обзор рабочей поверхности и возможность его перемещения расширяют функциональность устройства и позволяют контролировать глубину выборки.

Общая последовательность работ по изготовлению:

1. Из листа фанеры толщиной около 10 мм вырезать прямоугольник по размерам фрезера.
2. Под ручки подложить деревянные брусья и закрепить саморезами.
3. Жёстко зафиксировать фрезер, прижав его к основанию металлическими штырями. Использовать уровень для правильной фиксации инструмента.
4. На другом фанерном основании закрепить рычаг движения и регулировки глубины фрезеровки.
5. На станине на металлические уголки установить направляющие для перемещения фрезера.
6. Соединить узлы агрегата в единую рабочую цепь.
7. Деревянную деталь для столярной обработки выставить на требуемом уровне, подложив бруски и зафиксировать с помощью тисков.
8. Подключить аппарат в сеть.

Долбежный станок по дереву предназначен для выполнения канавок, пазов и других отверстий. Ручное выполнение этих операций требует от столяра повышенных усилий, времени, а добиться требуемого уровня точности и аккуратности выполнения работы довольно сложно.

Самодельное оборудование не подойдёт для открытия мебельного цеха, но вполне покроет потребности домашнего мастера. При наличии навыков сварочных и токарных работ можно собрать сверлильно-долбежное устройство своими руками из подручных материалов и приспособлений.

Принцип работы и выбора устройства

Основное движение, которое совершает механизм – возвратное и поступательное. Аппарат работает в вертикальных плоскостях, но движется прямолинейно, так же, как и строгальные станки.

Самый важный элемент работы устройства – долбежный резец, который закрепляют в ползуне. Стол, с укрепленной на его поверхности заготовкой, осуществляет подачу.

Возвратные и поступательные действия станка происходят периодически, долбежный резец при этом может двигаться как прямолинейными, так и круговыми движениями.

И самодельный, и профессиональный станки имеют два режима долбления: простое и сложное. Простой тип долбления совершается в упор, а резец перебегает на некоторое пространство и создает ряд отверстия одинакового размера и формы.

Ко второму режиму работы устройства относят воздействие, проходящее под углом с наклонными поверхностями – с этим самодельный станок может не справляться и понадобится гидравлический.

Этот аппарат нужен, чтобы обрабатывать труднодоступные поверхности деталей. К таким относят поверхности, находящиеся внутри детали, используемой в разных видах производства, либо частично скрытые.

Самодельный аппарат подойдет для частных мастерских, либо мелкого производства, в крупной же промышленности используют усложненные способы обработки и потому используют специальное устройство для работы по металлу с ЧПУ.

В частном производстве, мастерской или сервисном центре станок наиболее часто используют для работы с металлами (цветными и черными), чугуном и прочими металлическими сплавами.

Наиболее используемый и популярный вид станка – модель «ГД». Можно встретить серии 200, 500 и т.д. – все они относятся к этому виду устройства и отвечают его характеристикам.

Более совершенная модель долбежного станка: «S315TGI», она характеризуется большими функциональными возможностями, по сравнению с предыдущей или с самодельными моделями устройств.

Таким станком можно работать с фасонными, плоскими, коническими и цилиндрическими поверхностями. Также он позволяет изготавливать шлицы, делать выемки, пазы, канавки и отверстия.

Модель поддерживает несколько профилей каналов, которые выстраиваются индивидуально, исходя из типа настройки устройства, которые вы выберете.

При покупке нужно учитывать несколько факторов, чтобы аппарат прослужил вам долго и не потребовал в скором времени ремонта. Прежде всего, нужно знать разрешенную высоту заготовки деталей для устройства.

Читать также: Обслуживание перфоратора своими руками

Эта цифра может быть разной и зависит от того, какой тип поверхности (внутреннюю или внешнюю) нужно обработать.

Также нужно посмотреть на заявленную мощность станка, размер долбяка и возможности его регулирования, узнать, есть ли у устройства поперечный и продольный ход, и какой допустимый угол наклона.

На качество работы устройства влияет и то, с какой скоростью движется рабочий инструмент. Чтобы станок был устойчив, покупайте изделия с массивной тумбой – тогда с ним легче будет работать.

Нужно быть внимательным и при выборе размера самого стола, т.к. от него тоже зависит удобство работы с аппаратом.

Помимо основных деталей нужно выяснить, если ли какая-то дополнительная комплектация, которая входит в набор устройства.

Вес и размер стола важен не только как фактор удобства работы со станком, но также для его размещения в мастерской или другом выбранном помещении – к устройству должен быть свободный доступ, поэтому не выбирайте для маленьких помещений слишком большие модели.

Долбежные станки по металлу – устройства, предназначенные для обработки металлических заготовок. Аппараты данного типа относятся к узкоспециализированным станкам и способны создавать элементы самого разного типа посредством выемки металла. Долбежные станки по металлу можно приобрести в соответствующем магазине или сделать своими руками. Инструкцию по самостоятельному созданию устройства вы сможете найти в этой статье.

Особенности долбежного устройства

Профессиональные и самодельные станки имеют схожую, относительно простую конструкцию, в которой реализуется один из двух принципов выполнения реза:

• с помощью подвижного рабочего инструмента на неподвижной столешнице;
• путём подачи детали на подвижных салазках к режущему органу.

По расположению инструмента по отношению к обрабатываемой детали:

• параллельно столешнице, рез происходит в горизонтальной плоскости;
• перпендикулярно к столешнице, с движением сверла в вертикальной плоскости.

Как правило, при самостоятельном изготовлении долбежного станка режущий инструмент крепится к двигателю напрямую или через ременную передачу, располагается в горизонтальной плоскости, параллельно основанию. В более профессиональных исполнениях или самодельных станках на основе пресса, фрезерного или сверлильного станка рабочее устройство имеет вертикальный ход по отношению к основанию.

Основные элементы режущей части инструмента для долбежного станка

Виды

Долбежные станки классифицируют по многим признакам, однако все они в чем-то схожи, что и стало причиной создания двух основных групп:

• в условиях производства, где важную роль играет уровень производительности, пользуются центробежным деревообрабатывающим долбежным станком. Зачастую он отличается крупными размерами, и способен создавать самые разные пазы
• для домашней мастерской больше подойдет ручной долбежный станок или долбежное сверло по дереву. Такое устройство функционирует по принципу фрезы.

Бытовое долбежное устройство отличается простой конструкцией и низкой стоимостью. Промышленный долбежно пазовальный станок чаще всего используется только на крупных производственных заводах вследствие своей высокой цены. Такое оборудование рассчитано на массовое производство. организациям, которые проводят массовый выпуск.

Рассмотрим конструкцию станка на примере долбежного цепного устройства.

Основные моменты:

• особая цепь – это основной элемент конструкции. Она обладает очень большим количеством отдельных звеньев, соединенных между собой шарнирным способом. Стоит отметить, что каждое звено представлено фрезерным зубом, затачиваемым особым образом
• главные узлы устройства необходимы для передачи движения и корректировки процедуры обработки. Эту цепь натягивают на специальную направляющую планку, по которой она и двигается. Зубья удаляют древесину формируя паз и стружку.

Отметим, что в процессе изготовления разных моделей применяется практически одинаковая схема долбежного станка. Она довольно проста, чем-то похожа на сверлильный станок. Главным элементом всего станка является станина, потому что на нее монтируют все остальные узлы. На станине закреплен подвижный суппорт, оснащенный электродвигателем и столом. Учтите, что узел, на котором осуществляется крепление заготовки, представляет собой стол с зажимным элементом. Электродвигатель отвечает за передачу вращения при помощи ремня. Ременную передачу применяют в процессе производства различных конструкций.

Однако, существуют и модели, которые работают иначе. Суппорт с режущим элементом неподвижен, тогда как стол способен двигаться посредством механического или гидравлического привода. Бытовые модели, зачастую не имеют привода. О том, какие бывают долбежные станки, видео расскажет более подробно.

Различные виды долбежных станков могут иметь вертикальное или горизонтальное расположение режущего инструмента. Самым популярным можно назвать горизонтальный долбежный станок по дереву, поскольку он компактный и с ним легко работать.
