Длина шины бензопилы. Нужно ли учитывать?

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

1. Шаг или расстояние между соседними тремя заклепками.
2. Ширина посадочного звена.
3. Количество звеньев.
4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Давайте разберемся, почему он делает такие выводы.

И последнее, что дает основание отнести гарнитуру к среднему классу производительности, это ширина посадочного паза. В основном встречается три варианта ширины, это: 1,1 мм, 1,3 и 1,5.

Ширина паза прямо пропорциональна ширине пропила и зависит от размеров зуба. Чем ширина паза больше, тем шире рез и наоборот. Цепи с минимальным показателем ширины отличаются низкой отдачей и скоростью реза. В основном, такие устанавливаются на бензиновых высоторезах и цепных пилах малой мощности.

Гарнитура с посадочным 1,3 мм может устанавливаться как на бытовых, так и на полупрофессиональных и профессиональных бензопилах, шаг цепи при этом может быть разный.

Ширина 1,5 мм ранее применялась только на цепях для профессионального использования. В последнее время, в связи с тем, что рынок заполонили мощные и доступные бензопилы китайского производства, такие цепи стали использоваться и на них.

Ширина 1,6 мм и 2 мм. применяется исключительно на профессиональных и промышленных пилах.

Преимущества таблицы для бензопил

Таблица для цепей бензопил – это оптимальный способ визуально выбрать гарнитуру. С ее помощью любому начинающему садоводу или вальщику не потребуется часами искать изделие, характеристики которого соответствовали бы размерам заводского комплекта.

При ее создании учитывались следующие факторы:

• длина шины, указанная в сантиметрах – как правило, она рассчитывается в пределах 30– 45 см. Иногда бывают исключения, когда требуется найти элемент для пил высокой мощности;
• шаг цепи – это параметр, который равен расстоянию между тремя расположенными рядом заклепками;
• общее количество звеньев – одна из наиболее важных характеристики. От нее зависит, встанет ли новая деталь на штатную шину пилы;
• толщина хвостовика, указанная в миллиметрах – этот параметр измеряется

штангенциркулем. В большинстве случаев он находиться в пределах от 1,1 до 2 мм.

Благодаря совокупности и доступной подаче этих данных, разобраться с указанной информацией сможет каждый.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

1. Снять гарнитуру и посчитать количество звеньев.
2. При помощи штангенциркуля померить ширину хвостовика.
3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Почему изнашивается

Это один из вопросов, которые задаются владельцами бензопил постоянно. Ответить на него легко. На поверхности гарнитуры происходит трение, которое и является причиной износа.

Существует еще один актуальный вопрос: почему шина изнашивается преждевременно? На него можно ответить если изучить конструкцию шины и принцип работы смазочной системы, что мы и постараемся сделать.

Система смазки начинается с масляного бака, куда заправляется масло и далее при помощи масляного насоса передается в место соприкосновения хвостовика шины с корпусом бензопилы. Для регулировки подачи масла, насос инструмента оборудован специальным винтом. В месте установки шины имеется специальная прорезь, которая совпадает с отверстием для получения смазки на шине. Причиной преждевременного износа, может быть недостаточная смазка трущихся деталей, что в свою очередь возникает при следующих неисправностях.

чрезмерное загрязнение масляного фильтра (первое на что нужно обратить внимание); загрязнение каналов подачи масла на гарнитуре или на самом инструменте; неправильная регулировка подачи масла насосом; неисправность самого насоса; применение некачественных смазочных материалов или масла не соответствующего требованиям производителя бензопилы. Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию

Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию.

Выбор оригинального масла для цепи — выбор настоящих мужчин!

Благодаря этому свойству, на высоких оборотах движения цепи, смазка распределяется и удерживается на всей шине, а не только на верхней её части как в случае с обычными маслами.

Проблемы с шиной

Сегодня часто встречается проблема, связанная с ненадежной фиксацией шины. Она характеризуется следующими особенностями:

1. Корпус с направляющим элементом закрепляются при помощи болта.
2. Соединение обеспечивается за счет двух пластин, одна из которых расположены на корпусе, вторая на том, которая предназначена для направления цепи на момент работы.
3. Звездочка привода и опора шины защищены специальным кожухом, который исключает вероятность повреждения основных элементов.
4. При ослаблении стопорных болтов рассматриваемый элемент конструкции начинает двигаться и вибрировать на момент работы. Решить подобную проблему можно путем затяжки крепежных элементов.

Другие дефекты решить просто не получится. В большинстве случаев дефекты становятся причиной, по которой приходится приобретать шину и заменять ее.

Широкий и узкий паз направляющей и как он влияет на производительность инструмента

Кроме длины, надо также учитывать такой критерий, как ширина пазов. Как она влияет на производительность инструмента?

• Широкий паз на направляющих способен выдерживать большие нагрузки цепи. Шины с большой шириной пазов применяются на инструментах профессионального и полупрофессионального типа
• Узкие пазы используются на бытовых и полупрофессиональных агрегатах низкой мощности, которые рассчитаны на небольшие нагрузки

https://youtube.com/watch?v=jxg_mCxKTUg%3F

Безопасность бензопилы

Не обязательно смотреть ужастики, чтобы испытывать здоровый страх перед бензопилами. По данным Комиссии по безопасности потребительских товаров, эти инструменты только в США ежегодно становятся причиной более 27 000 несчастных случаев. Наиболее распространены рваные раны, особенно рук и ног, а некоторые из наиболее серьезных травм возникают, когда цепь пилы зацепляется и отскакивает в сторону груди и головы оператора. Надежные модели бензопил обязательно оснащены защитными устройствами, в том числе автоматическим цепным тормозом для снижения опасности отдачи. Теперь вы понимаете, что на хороший и надежный инструмент опасно скупиться?

Всегда отвечайте продавцу утвердительно на вопросы важности функций безопасности, таких как инерционный тормоз цепи, натяжение боковой цепи и уловитель цепи. Пила, которой удобно пользоваться, безопаснее в использовании. Просите продавца сразу показывать хорошо сбалансированную модель: достаточно легкую, чтобы справиться с мощностью, необходимой для работы

Обслуживание также не менее важный фактор безопасности бензопилы. Правильно заточенная, натянутая и смазанная цепь ускоряет резку и помогает предотвратить отдачу, одновременно снижая износ цепи и шины, на которой она движется. Цепь, которая слишком ослаблена, также может соскользнуть с шины и по направлению к оператору во время вращения.

Все, что вам нужно знать о цифрах на шине для бензопилы?

Доброго времени суток, дорогие читатели!

Дачный и строительный сезон в некоторых местах набирает обороты, а в некоторых местах он кипит вовсю уже не первый месяц. И в это время особую популярность набирают определенные инструменты. Один из них — бензопила. Что представляет из себя инструмент, мы поговорим в другой раз.

А пока хочу рассказать все, что вам нужно знать о цифрах на шине для бензопилы.

Шина , если выражаться простым и понятным языком — это металлическая пластина с выемкой вдоль всей площади.

Форма пластины: овальная плоская.

Если выражаться еще проще, то шина — это то, на чем держится и вращается цепь .

ЧТО НУЖНО ЗНАТЬ О МАРКИРОВКЕ НА ШИНЕ

Всего несколько основных моментов:

Чем больше звеньев, тем длиннее цепь. популярные значения: 50, 52, 55, 56, 57, 62.

Шаг показывает на каком расстоянии находится звено цепи от другого звена. Чем чаще зуб, тем чище и дольше будет пилить.

Толщига цепи влияет на производительность пилы. Но чем толще цепь, тем мощнее должен быть инструмент.

Длина шины определяет на какое расстояние способна пилить цепь. Опять же, длинные шины ставят на более мощные пилы.

Из качественных и профессиональных: OREGON(США), STIHL (Германия). Из бытовых: CHAMPION, например.

По большому счёту, это все, что вам необходимо знать, чтобы подобрать нужную вам шину и цепь к ней.

Рассмотрим какие значения имеет каждый пункт на примере.

Это «выбито» на самой шине. Но для большего удобства иногда основные значения пишут на коробке или картонном вкладыше. Пример изображён ниже.

Итак, все значения по порядку:

• 16′ — это 16 дюймов или 45 сантиметров — длина шины.
• 0,50′ или 1.3мм обозначают толщину цепи и, соответственно, выемки под цепь на шине.
• 3/8 или 0,375 — это шаг цепи (расстояние между склепанными местами цепи)
• 56 — это количество звеньев цепи. Мерится по внутренней части цепи.

Ниже ещё добавлено количество зубок на звёздочке — 9Т .

Вот это основные значения, которые вам нужно знать.

Если понравилась моя статья, ставьте лайки. А также подписывайтесь на канал.

Особенности конструкции цепей профессионального уровня

По геометрической форме режущих зубцов различают для наиболее часто применяемых вида профиля:

• Чипперный, или серповидный. Обеспечивает большие скорости реза. Его проще заточить, при этом не требуется очень строго соблюдать углы затачивания. Профиль имеет способность к самоочищению от опилок и прекрасно справляется с распиловкой загрязненных и влажных материалов. Повышенная площадь соприкосновения зубца с материалом дополнительно нагружает двигатель. Для распиловки таким профилем хорошо иметь запас по мощности. Недостатком является возникновение перегрузок при распиловке твердых пород древесины или сучков.
• Чизельный, или «семерка». Режущая кромка прямая, в профиле похожа на стилизованную цифру 7. Рез получается точнее, но их сложнее затачивать, требуется выдерживать углы с высокой точностью. При нарушении заточных углов нескольких одного или звеньев все преимущества профиля в точности мгновенно сходят на нет. Такие цепи лучше затачивать на автоматических станках, обеспечивающих высокую стабильность параметров.

Чизельные профили применяются как в бытовых, так и в профессиональных бензопилах моделях.

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы

При выборе цепи важно свериться с возможной шириной для данной модели бензопилы

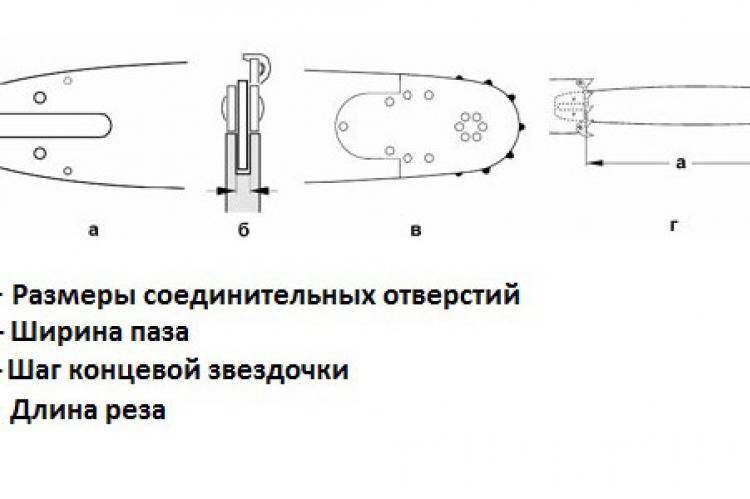

Размерные характеристики

Направляющий паз шины бензопилы бытовой категории, имеет ширину 1,1 или 1,3 мм. Этот же показатель для профессиональных моделей составляет 1,5-1,6 мм. Несоответствие толщины хвостовика цепи и ширины паза может инициировать перегрев гарнитуры и ее досрочный выход из строя. В другом варианте возможен выход цепи из паза или ее обрыв.

Аналогичные последствия могут быть при несовпадении шага цепи и венца приводного механизма. Во многих моделях бензопил замена ведущей звездочки сопряжена с затратным по времени демонтажем узла сцепления. В ряде случаев требуется оборудование сервисно-ремонтного уровня.

Наиболее востребованный шаг звездочки и пильной цепи для пил мощностью до 3-х л.с. — 0,325 дюйма. Для профессиональной бензопильной техники характерно применение шага 3/8 дюйма.

Ведомая звездочка шины централизованно не смазывается. Этот недостаток компенсируется высоким качеством подшипника, который необходимо намазывать через каждые 8-10 часов наработки. Полноценная замена звездочки шины ведомой, возможна только в оборудованной мастерской.

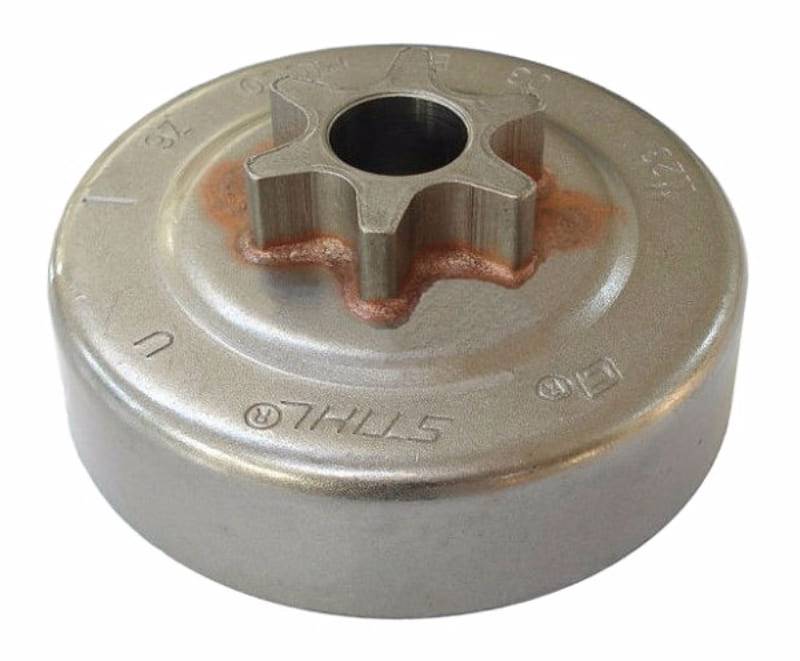

Плохо фиксированная ведущая звездочка

Довольно большое распространение получил вариант, когда ведущая звездочка плохо зафиксирована. Зачастую она сама открепляется в ходе эксплуатации. Решение подобной проблемы проводится следующим образом:

1. Снимается защитная крышка двигателя и свечи, после чего снимается воздушный фильтр.
2. Следующий шаг заключается в демонтаже свечи, для чего требуется специальный ключ.
3. Специальная заглушка позволяет зафиксировать поршень в нужном положении.
4. Специальным ключом поворачивается пластина сцепления до смены положения поршня, который должен быть расположен сверху.

После этого можно зафиксировать звездочку в правильном положении и решить рассматриваемую проблему. Указанная информация указывает на то, что подобная работа достаточно проблематична, часто ее проводят обслуживающие бензопилы организации.

О размере шага

Главной характеристикой любой бензопильной цепи является её шаг, характеризующий расстояние между соседними зубьями. Для каждой модели пилы значение шага по умолчанию фиксированное и определяется характеристиками ведущей звёздочки и установленной шины. Поэтому просто так взять и поставить на свою мотопилу цепь с большим или меньшим шагом не получится. Для этого придётся менять и звёздочку с шиной. Но не всегда в этом есть смысл.

Безусловно, чем больше значение шага, тем выше производительность работы. Однако не следует гнаться за максимально возможной величиной – его следует выбирать с учётом мощности пилы:

• с увеличением шага возрастает скорость вращения цепи;
• увеличивается сопротивление древесины;
• возрастает нагрузка на двигатель.

В результате, если шаг не соответствует рабочим параметрам пилы, работа в таком режиме может привести к быстрому выходу инструмента из строя.

Кроме того, чем больше шаг пильной цепи, тем выше её агрессивность – она сильнее рвёт дерево. Одновременно увеличивается и ширина пропила. Удерживать и контролировать такой инструмент тоже будет намного сложнее.

Для удобства выбора все представленные на рынке варианты цепей стандартизированы под определённые размеры шага:

• 1/4 дюйма – самый маленький шаг, звенья расположены максимально близко друг к другу. Такая оснастка подходит для маломощных садовых пил.
• 325 дюйма – самый популярный вариант для пил начального класса мощностью в 3-3.5 л.с. Вибрации при пилении такой цепью минимальные, поэтому работа не утомляет, срез получается ровный, древесину пила не рвёт. Однако при длительной работе 0.325-дюймовые гарнитуры быстро тупятся.
• 3/8 дюйма – это оснастка для полупрофессионального и профессионального инструмента мощностью 4 л.с. Такой цепью можно без лишних усилий перепиливать средние по толщине стволы.
• 404 дюйма – гарнитура только для пил класса Профи, оснащаемых двигателями мощностью от 5.5 л.с. Таким инструментом можно пилить стволы любой толщины.
• 3/4 дюйма – достаточно редко встречающаяся размерность, предназначенная для пил с особо мощными двигателями.

Несколько слов о том, почему в большинстве случаев не следует перенастраивать пилу под цепи с меньшим или большим шагом. Если на маломощную пилу поставить гарнитуру с большими зубьями, то мощности и крутящего момента двигателя будет недостаточно для её протаскивания через дерево – крупная цепь будет встречать серьёзное сопротивление. Поэтому работа будет непродуктивной, а инструмент может попросту выйти из строя.

Не стоит и ставить цепи с мелким шагом на мощные профи-пилы. Их двигатель рассчитан на более крупную и агрессивную оснастку, поэтому зубцы будут просто проскальзывать, практически не касаясь дерева. Двигатель же ввиду отсутствия сопротивления будет работать практически на максимальных оборотах, что негативно отразится на его состоянии.

В быту же чаще всего используются цепи с шагом 0.325 дюйма. Их производительности достаточно для большинства садово-огородных работ, подходят они и для строительства загородного дома. Кроме того, у такой гарнитуры выше точность реза — она обратно пропорциональна шагу. Ещё одно преимущество таких цепей – меньшая вероятность отскока пилы.

Глубина распиловки и высота профиля цепи

К следующей группе параметров, нужных, чтобы подобрать цепь, относится высота профиля. Она является одним из ключевых факторов, определяющих производительность инструмента. Чем глубже зуб погружается в материал, тем быстрее (при наличии достаточной мощности на валу) будет проведен распил. При малой высоте профиля производительность падает, но зато увеличивается точность реза и качество его поверхности, поскольку зуб меньше перекашивается.

Широко применяется два профильных типоразмера:

• низкий в 0,63 мм (или 0, 025 дюйма);
• высокий в 0,76 мм (0,03 дюйма).

Практически во всех бытовых моделях используются низкопрофильные цепи. В профессиональных можно подобрать и использовать как высокий, так и низкий профиль, в зависимости от вида работ. Знать высоту профиля необходимо при самостоятельной заточке инструмента, для того, чтобы не спилить лишнего по высоте.

Использование высокого профиля на бензопилах повысит производительность. Одновременно возрастет вибрация и шум, создаваемый бензопилой. Повышенное боковое давление повышает износ элементов шины.

Поэтому инженеры ведущих компаний-производителей бензопил, чтобы подобрать оптимальную комбинацию параметров, одновременно с увеличением высоты профиля снижают шаг. И наоборот, при увеличении шага приходится пользоваться более низким профилем. Таким образом, сохраняя баланс между этими показателями, можно подобрать  их сочетание, обеспечивающее приемлемый уровня вибрации.

На практике для каждого вида и состояния древесины можно подобрать цепь, обеспечивающую максимальную производительность:

• высокий профиль и малый шаг;
• низкий профиль и большой шаг.

От сочетания высокого профиля и большого шага все же не отказываются, его применяют там, где нужна высокая производительность и есть возможность применить сложные системы виброизоляции и активного гашения вибрации. Как правило, это большие механизированные лесозаготовительные комплексы, в которых оператор находится в виброизолированной кабине. Там он хорошо защищен от действия вибрации и шума. В таких агрегатах высота профиля может достигать 0,9 дюйма.

Толщина пропила цепной пилы определяется шириной цепи. При шине в 1,1 мм получается аккуратный тонкий пропил, гарнитура в 2,6 мм пилит быстро, при этом больше древесины уходит в опилки.

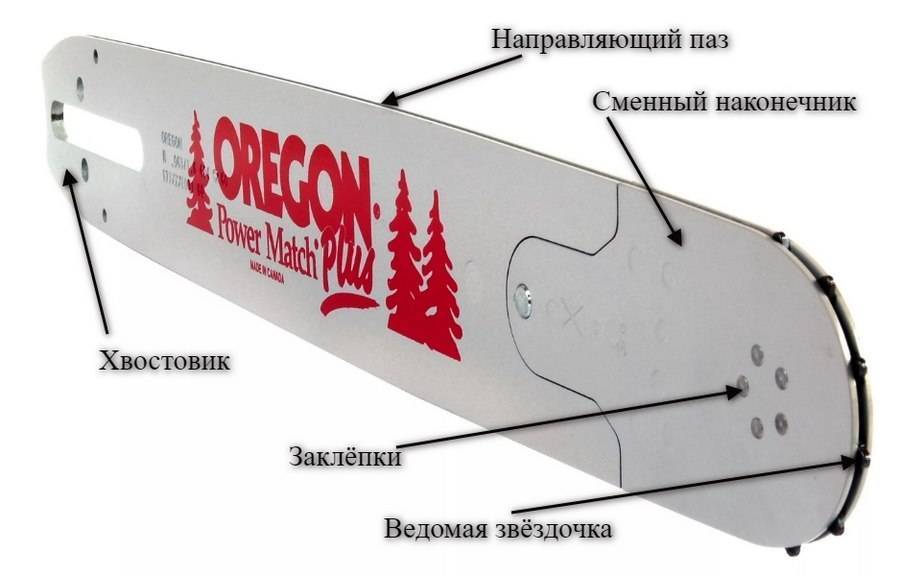

Конструктивные особенности шины

К пильной гарнитуре бензопилы относится шина, которая представляет деталь из высококачественной стали, имеющая удлиненную овальную форму. Один конец направляющей имеет соответствующий вырез для резьбового крепления. Второй конец или торцевая часть имеет встроенную звездочку, которая называется ведомой. Соответствующая конструкция направляющей обеспечивает плавность хода цепи, тем самым снижая нагрузку на двигатель инструмента.

По окружности шины имеется паз или проточка, в которой осуществляется перемещение хвостовиков цепи. При перемещении цепи происходит трение, в результате чего нагревается поверхность шины. Для снижения эффекта трения и уменьшения температуры нагрева, в рабочую зону подается дозированное количество специального масла. Если происходит поломка маслонасоса или заканчивается масло в баке, то увеличивается температура нагрева направляющей, тем самым усиливается скорость износа этих деталей.

Это интересно! Длина шины зависит от мощности инструмента. На бензопилах высокой мощности применяются длинные направляющие, предназначенные для распила деревьев с большим диаметром ствола. Средние и маломощные агрегаты комплектуются короткими шинами, предназначенные для очистки ствола от сучков и спиливания деревьев небольшого диаметра.

Как продлить срок службы оснастки

В среднем срок службы качественной шины бензопилы составляет не менее 3-х замененных цепей. Ведущую звезду нужно менять в зависимости от ее состояния. Срок службы направляющей быстро снижается, если неисправно работает маслонасос, зубья цепи длительное время не затачиваются, а также в случае эксплуатации инструмента с неотрегулированной натяжкой цепи. Основными причинами ускоренного износа устройства также являются:

1. Быстрый износ паза и хвостовой части цепи
2. Слабое или избыточное натяжение цепи
3. Несоответствие шага с венцом ведущей звезды
4. Если эксплуатировать инструмент для распиливания замерзлой или твердой древесины
5. При использовании некачественного смазочного вещества для цепи

Если в паз направляющей попадает грунт или песок, то это приводит к ускоренному износу гарнитуры, поэтому запуск инструмент рекомендуется осуществлять так, чтобы цепь не соприкасалась с землей.

Это интересно! Все стандартные бензопилы профессионального типа оснащаются ведущими звездочками, имеющие шаг 0,325.

Как отличить шину для бытовой и профессиональной бензопилы

Отличить бытовую бензопилу от профессиональной не составит большого труда, так как кроме габаритов и веса, эти инструменты отличаются по форме направляющей. На бытовых бензиновых пилах устанавливаются шины с зауженной носовой частью. Такая конструкция разработана специально для новичков, так как в таком инструменте сведен к минимуму такой негативный эффект, как обратный удар.

На бензопилах профессионального и полупрофессионального типа носок имеет широкую часть. Если на больших оборотах прикоснуться к древесине носком направляющей, то возникнет обратный удар. Это явление очень опасно, так как пильщик может выронить инструмент из рук, получив при этом серьезные травмы. Пользоваться такими инструментами могут профессионалы и пильщики с большим опытом.

Это интересно! Известны случаи, когда на бензопиле установлена звездочка со стандартным шагом, а направляющая и цепь были куплены с шагом 3/8, то выйти из ситуации можно путем замены венца. Для этого на бензопиле должен стоять разборной барабан, на котором нужно заменить венец, установив его с соответствующим шагом 3/8. Если на бензопиле стоит неразборной барабан, то понадобится его заменить разборным.
