Динамометрические отвертки и их особенности

Зарядное устройство

Зарядное устройство ничем в принципе не отличается от подобных девайсов других производителей. Для визуального понимания, что происходит с батарейкой и в каком она состоянии, на корпусе имеются надписи:

горит красный светодиод — идет процесс зарядки

зеленый — аккумулятор заряжен на 100%

красный моргает — какая-то ошибка или неисправность

Зарядное устройство можно подключать как через сеть 220В, так и через любой аппарат имеющий разъем USB.

На одном аккумуляторе можно произвести 800 циклов отвинчивания-завинчивания. Хотя максимально возможный результат — 1200.

Однако крепеж бывает разной длины, диаметра, встречается нарушенная резьба и т.п. Поэтому лучше рассчитывать на гарантированные значения.

При этом, чтобы закрутить-открутить 800 винтов, электрику зачастую требуется несколько дней. Если вы конечно не собираете промышленные шкафы и электрощиты с сотнями клеммных сборок.

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera приготовленную для завинчивания винтов и контактов с моментом от 0,3 до 1,2Нм. По большей части это маленькие клеммники. Биты в комплекте при приобретении не идут. Благодаря этому либо пользуйтесь теми что у вас есть уже, либо докупайте отдельно.

Имеет быстрозажимной патрон для очень легкой фиксации бит. Настройка момента изготавливается в средней части отвертки.

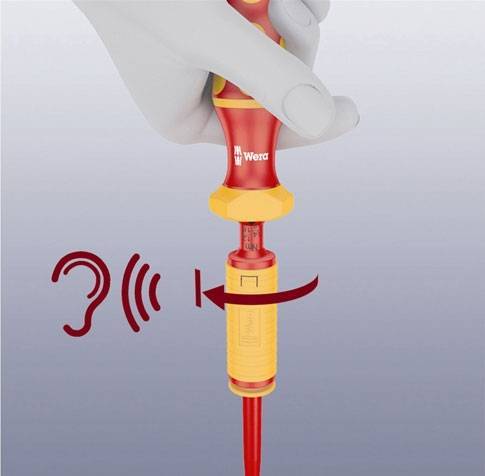

Отжимаете верхний компонент ручки вниз и поворачивая ее вокруг собственной оси, выставляете необходимый вам момент. Его можно определить цифрой, которая обязана появиться сразу на границе завершения ручки, напротив треугольной опасности.

Завершение момента затяжки отличается щелчком. Он говорит, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не надо.

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы. Они по большей части используются для факторов от 3,0Нм и выше. Если 2,5Нм обычный человек еще способен натянуть не очень упираясь, то для затягивания контактов выше 3,5Нм необходимо прикладывать достаточно высокие усилия.

Основной плюс и отличие Wera от других аналогичных отверток — не надо в комплекте иметь специализированный установочный инструмент для выставления определенного момента усилия. Все это уже реализовано в самой отвертке.

В другом случае точность момента уже не гарантирована.

Стоимость на динамометрические отвертки Wera стартует от 8000 рублей исключительно за саму ручку. Дорого это либо нет? Сами решайте.

Представьте что вы выполняете монтаж щитка под заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Только один способ довести заказчику и магазину собственную «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее грамотное применение.

Познакомиться с нынешними цена и выбрать для себя подходящую отвертку можно тут.

Виды

На сегодняшний день строительный рынок представлен широким ассортиментом инструментов, в которых предусмотрен механизм измерения усилия затяжки. При этом особым спросом у специалистов пользуется электронная отвертка с динамометром. Она регулируемая, поэтому обеспечивает качественную затяжку крепежных элементов без риска их срыва и повреждения механизма.

Такие отвертки подразделяют на три основных вида:

• торсионные;
• предельные;
• индикаторные.

Торсионные отвертки приводятся в действие при изгибе неподвижной стрелки с рукояткой, на которой размещена специальная шкала. Их диапазон измерения составляет от 0 до 20 кг. м, размер привода 1/2 дюйма. Погрешность таких приспособлений не превышает 20%. Отвертки просты в эксплуатации, поскольку могут работать в двух направлениях. К достоинствам инструмента относят доступную стоимость, к недостаткам – исключение возможности применять в труднодоступных местах и низкая точность в измерении момента. Данные приспособления рекомендуется применять для фиксации креплений, которые не требуют высокой точности.

Отвертки предельного типа характеризуются предварительной регулировкой момента срабатывания. Они комплектуются специальным фиксатором, шкалой и трещоточным механизмом. Таким инструментом можно контролировать усилия затяжки от 0.5 до 150 кг. Устройства выпускаются с различными размерами привода: 1, 3/4, 1/2, 3/8 и 1/4 дюйма. Отвертки функционируют в двух направлениях, их погрешность редко превышает 8%.

Предельными отвертками удается затягивать много болтов за минимальный промежуток времени. Преимуществом инструмента является и то, что с ним можно работать в труднодоступных местах, не осуществляя контроль за показателями стрелок.

Что же касается индикаторного типа, то он отличается тройной функцией. Трещоточный механизм отвечает за блокировку, закручивание и откручивание. Конструкция отвертки обеспечена панелью с кнопкой включения и измерения крутящего момента, светодиодным индикатором, зуммером и кнопкой вызова последних операций из памяти. Кроме этого, многофункциональный дисплей позволяет выполнять редактирование и установку параметров. Одним нажатием кнопки инструмент возвращается в стандартный режим работы.

Благодаря индикаторным отверткам со встроенным динамометром имеется возможность контроля поведения крепежа. Производители также дополняют конструкцию шкалой, на которой может размещаться одна или две стрелки (установочная и сигнализирующая). Одну из стрелок обычно выставляют при выборе значения момента затяжки, а вторую – для фиксации текущего показателя. Затяжка креплений считается выполненной, когда обе стрелки совмещаются. Данное устройство предназначено для двухсторонней работы, и его используют при затяжке элементов как с левой, так и правой резьбой.

Главным плюсом индикаторных устройств считается то, что их погрешность составляет до 1%. Кроме этого, инструмент легко настраивать под любую единицу измерения: кг/см, кг/м, Нм/см, Нм/м, ft/lb. Отвертки данного вида могут компенсировать температуру и оставлять в памяти данные последних операций. По достижении момента затяжки приспособление издает звуковую и световую индикацию. Недостаток устройства – высокая стоимость.

Чтобы расширить возможности динамометрических отверток, их дополнительно оснащают специальными насадками, которые позволяют осуществлять работу в труднодоступных местах, где головка не может достать крепёж. Чаще всего используются насадки трещоточного, рожкового и накидного вида. Они отличаются между собой площадью посадки и габаритом профиля. Благодаря таким устройствам инструмент с динамометром становится универсальным. Поэтому каждому мастеру рекомендуется иметь в комплектации с отвертками полный набор сменных насадок.

Wiha speedE® — Революция отвёртки

«Завинчивай на скорости, фиксируй с чувством» — под этим девизом, speedE, первая в мире сертифицированная по нормам VDE отвёртка с электроприводом, поднимает планку, обещая своим покупателям удвоить производительность труда. Электродвигатель завинчивает крепеж до достижения усилия 0,4 Нм, обеспечивая максимальную защиту закрепляемых материалов от повреждения, после чего винт можно затянуть вручную с нужным усилием, так же, как при работе с обычной отвёрткой. Инновационный электрический храповой механизм, помогает сделать это, не снимая отвертки с крепежа. Уникальный трехступенчатый процесс SpeedE обеспечивает значительно более быструю, эффективную, но при этом, точную и безопасную работу.

Благодаря электроприводу, отвёртки Wiha серии «speed», в значительной степени ускоряют привычную работу, исключая пустое растрачивание сил. Первые пользователи, которым довелось протестировать отвёртку speedE, отметили что на стандартные для подобной работы операции у них затрачивалось, по крайней мере, вдвое меньше сил, в сравнении с использованием обычного инструмента. Работа становится менее трудоёмкой и, более комфортной.

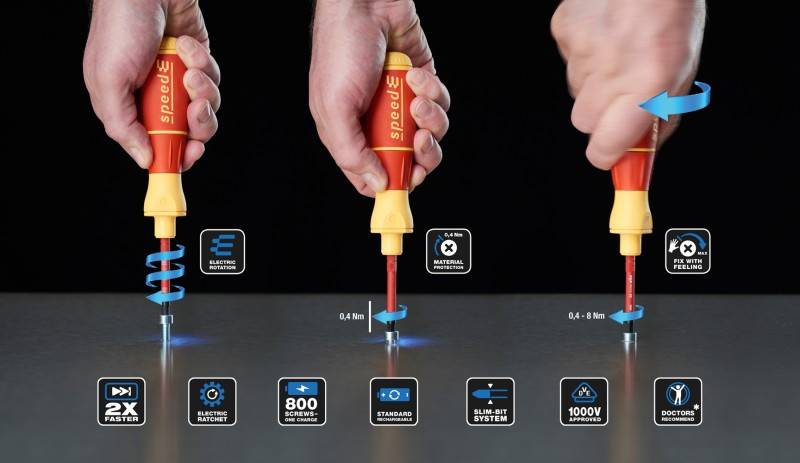

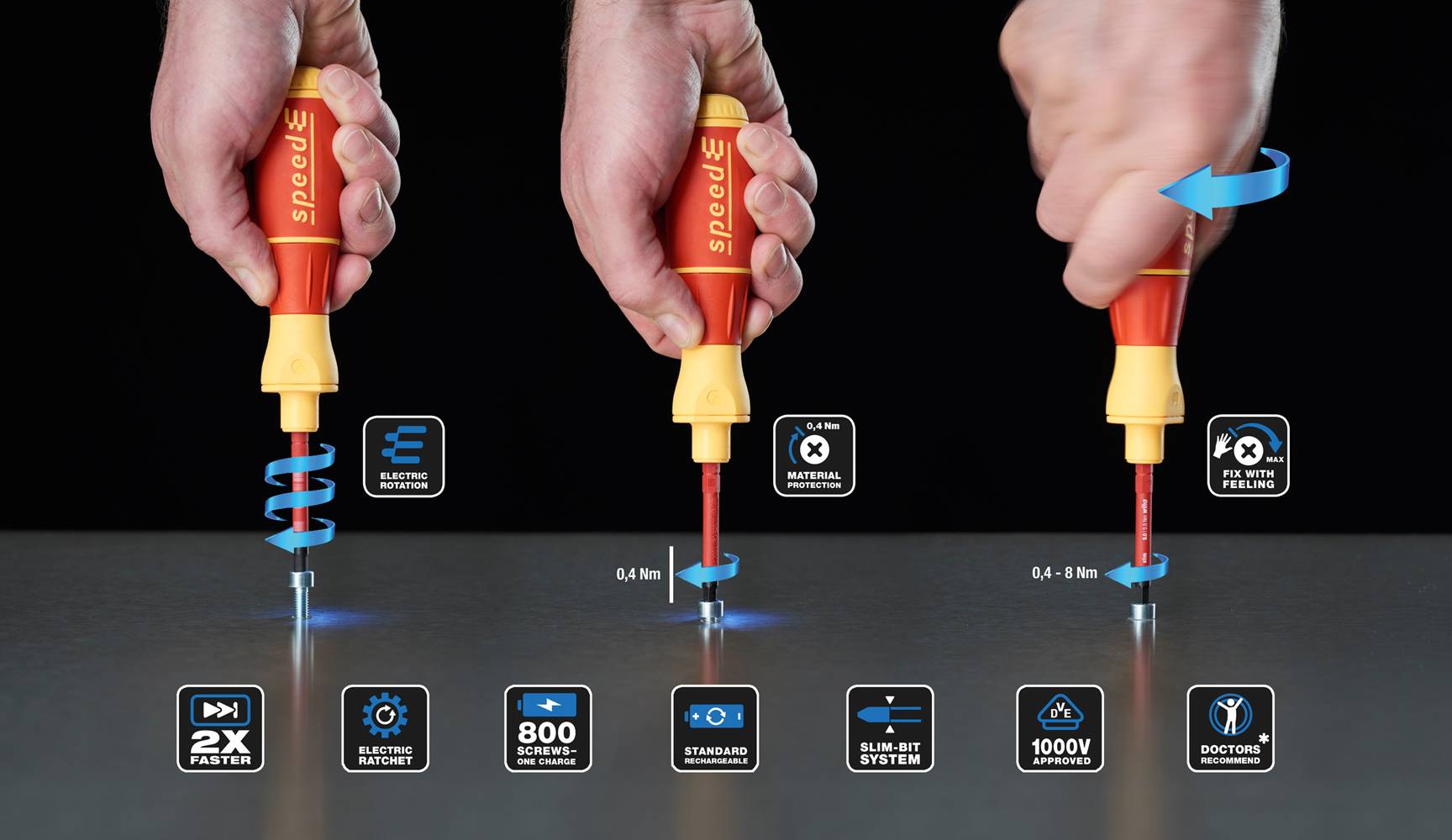

После того как усилие, созданное электромотором достигнет 0,4 Нм, пользователь может довернуть винт вручную, увеличив момент затяжки до 8 Нм. Таким образом, speedE может использоваться в качестве полноценной электроизолированной отвертки, проверенной VDE. Контроль крутящего момента в электрическом режиме обеспечивает качественную работу даже с особо хрупкими материалами. Электрический храповой механизм позволяет производить затяжку крепежа не переставляя отвертку, что дополнительно повышает эффективность и комфорт при работе. Встроенная светодиодная подсветка позволяет «не потерять винт в темноте».

Вес и размер speedE сопоставимы с «обычной» отверткой. И это делает электрическую отвёртку от Wiha идеальным, компактным спутником и помощником в самых разных отраслях и областях применения. Wiha speedE обеспечивает максимальную гибкость и многофункциональность, за счёт того, что к отвёртке походят все биты серии Wiha slimBits. Перед допуском speedE к работе с переменным током в 1000 В, каждая отвёртка тестируется под напряжением 10.000 В переменного тока, что соответствует международным стандартам и требованиям VDE.

Со speedE можно сделать до 800 циклов завинчивания-отвинчивания, не меняя батарейки. Это обеспечивает спокойную, многодневную работу, без перезарядки аккумулятора. Отвёртка оснащена стандартными аккумуляторами, позволяя избежать повышенных затрат на покупку специальных батарей, что еще больше подчеркивает её преимущества.

Ронни Линдског, директор по сбыту и маркетингу Wiha, заявляет:

«SpeedE своего рода пионер, установивший новую веху в развитии не только для Wiha, но и для других производителей. SpeedE создает новый класс инструмента. А возможные перспективы и потенциал этого изобретения для потребителя, торговли и, в целом, всей отрасли и вовсе необъятны.»

Пользователи Wiha SpeedE, в зависимости от поставленной для себя задачи, могут выбрать комплектацию, представленную в трёх вариантах. Набор включает в себя портативное зарядное устройство, прочный кейс L-Boxx, для безопасной и комфортной транспортировки и, в зависимости от выбранного варианта соответствующее количество slimBit и адаптеров-ограничителей крутящего момента easyTorque.

SpeedE сочетает в себе высокие стандарты качества, надёжность, отличный дизайн, эргономику и функциональность. Интенсивный этап разработки, опросы потребителей привели нас в конце концов к прорыву, которым мы очень гордимся. SpeedE может покорить мир, он к этому готов, и как готов…» — заключает Линдског.

Достоинства

Все отвёртки производства немецкой компании отличаются высочайшим уровнем качества используемых при их производстве материалов, и превосходным качеством сборки. Для всех моделей характерен эргономичный и инновационный дизайн, обеспечивающий удобство и безопасность использования инструмента во всех возможных условиях работы. Отдельно стоит отметить удобство рукоятки инструмента, которая благодаря продуманной форме идеально ложится в руку, а благодаря применению особых материалов никогда не выскальзывает.

Рукоять большинства моделей оснащена шестигранником, позволяющим зажимать отвёртку в рожковом или накидном ключе, чтобы повысить крутящий момент. Все модели могут оснащаться фиксатором винтов. Рабочая часть всех предлагаемых инструментов выполнена из специальных марок нержавеющей стали, сочетающих твёрдость, прочность и устойчивость к воздействию агрессивных сред. На некоторых моделях применена система лазерной гравировки Lasertip, создающая на рабочей поверхности инструмента особый микрорельеф, заметно повышающий сцепление инструмента с винтом. Это позволяет избежать соскальзывания инструмента, а также снижает необходимое для закручивания и откручивания усилие на несколько килограмм-сил.

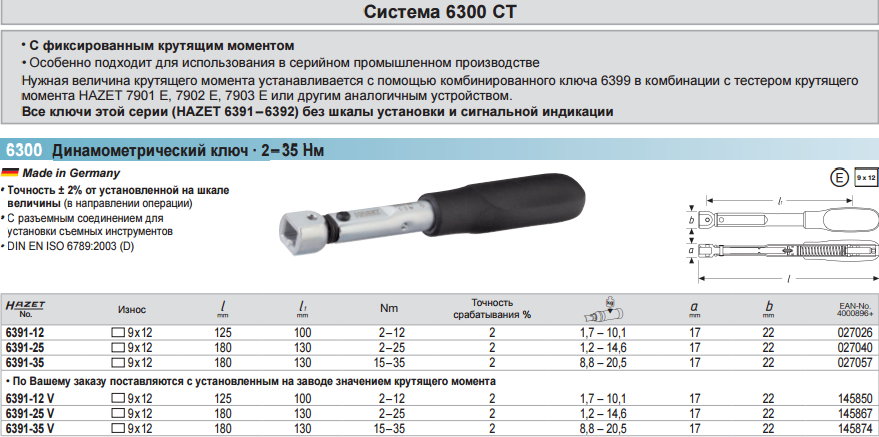

Таблица затяжки

Чтобы точно понимать, какие именно усилие нужно прикладывать для того или иного крепления, оптимально для начала заглянуть в технический паспорт и руководство по эксплуатации. Для особенно важных узлов производитель обязательно указывает момент затяжки.

Если этих значений в документах нет, тогда действовать примерно или ориентироваться по приблизительным оценкам не стоит. Для таких ситуаций предусмотрена специальная таблица затяжки для болтовых соединений. Она универсальная, что позволяет применять её в различных ситуациях.

Работать с таблицей несложно. Для этого нужно сопоставить резьбу и шаг, который измеряется в миллиметрах, с классом прочности болтов. Класс прочности варьируется в пределах от 4,6 до 12,9. Резьба с шагом бывает от 5/0,8 до 42/4,5.

Вы просто сопоставляете эти два значения в таблице и в месте их пересечения получаете ответ относительно момента усилия

При этом важно учесть, что есть рекомендуемый и предельный параметры затяжки. Превышать максимальные параметры не рекомендуется, как и затягивать меньше рекомендуемого значения

На практике пользоваться динамометрическими ключами не так сложно. Рекомендуется сначала изучить инструкцию по эксплуатации, почитать советы производителя, а также учесть соответствие возможностей инструмента тем работам, которые вы планируете проводить с использованием девайса.

Не забывайте о необходимости периодической калибровки. Особенно это касается тех инструментов, которые применяются для работы с максимально требовательными к точности затяжки соединениями.

Виды изделий

Динамометрические устройства подразделяются на несколько разновидностей. Они бывают механическими, гидравлическими и электрическими. Принцип действия каждого вида изделий одинаковый, а отличие заключается только в конструкции устройства.

Динамометрическая отвертка марки Wera

1. Динамометрическая механическая отвертка или ручная производит измерение силы момента при помощи специального устройства. Отличный вариант для домашнего мастера
2. Электрические модели в своей конструкции имеют электронный модуль, принимающий участие в процессах измерения. Такой инструмент обладает высокой точностью, поэтому его применение целесообразно в сферах, где требуется точность
3. Гидравлические или пневматические динамометрические приспособления заполнены жидкостью, посредством выдавливания которой происходит изменение момента усилия. Они применяются в автомобилестроении или автосервисах

Отвертки динамометрического типа подразделяются на несколько типов по механизмам ограничения:

• Кулачковые
• Фрикционные
• Отсечные

Кулачковые механизмы применяются преимущественно на устройствах ручного типа. Как только срабатывает защелка, значит, что достигнута установленная сила момента. Фрикционные механизмы широко распространены в конструкциях динамометрических отверток электрического и пневматического типа. Как только достигается установленное значение момента, при вращении инструмента будет происходить скольжение. Отсечные изделия применяются на электрических инструментах. При достижении необходимого усилия, ограничивают работу прибора.

Конструктивные особенности механизмов моментных отверток

Механическая отвертка является простейшим вариантом, который пользуется популярностью. Состоит изделие из следующих составных частей:

1. Динамометр. Это устройство размещается в ручке инструмента, посредством которого измеряется момент силы
2. Муфта скольжения. Это соединительная часть, которая объединяет крепежный элемент и рукоятку прибора
3. Регулятор. С помощью регулятора выставляется заданное значение момента, которое зависит от выполняемых задач. Моментные отвертки имеют регуляторы, представленные в двух вариантах: кольцо или конус
4. Устройство для установки бит. Благодаря наличию патрона можно заменять биты в зависимости от поставленных задач
5. Основание. В качестве основания применяется ударопрочный пластик, оснащаемый противоскользящими покрытиями

Это интересно! Рассматриваемые инструменты имеют установочную и измерительную шкалу. При помощи измерительных устройств или шкальных выполняется замер силы момента. Установочные устройства имеют только регулятор, которым устанавливается необходимое усилие.

Если нужно купить динамометрическую отвертку для домашнего применения, то оптимальный вариант – это изделие с уже установленными значениями силы момента. Рекомендуется также покупать изделия в виде набора, который включает в себя основной прибор и сменные биты.

Специальные отвертки

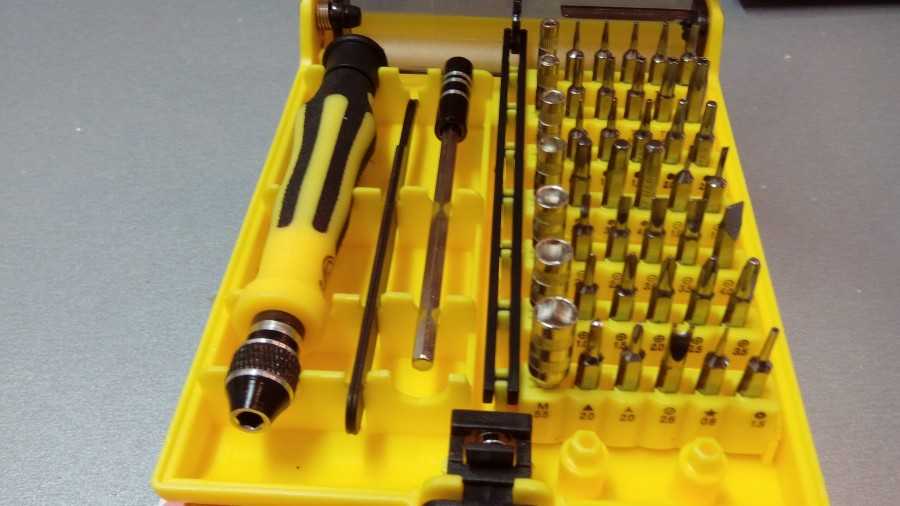

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX.

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Момент затяжки контактов

На многих современных устройствах, предназначенных для установки в распредщитки, как правило указываются моменты затяжки.

Если его нет на корпусе устройства, нужно смотреть документацию и искать данные там.

А когда вообще не можете найти информацию по моментам затяжки обращайтесь к ГОСТ 10434-82 и таблице крутящих моментов.

Чтобы соблюсти эти параметры и не испортить оборудование и применяются динамометрические отвертки.

Некоторые хитрят и используют для этих целей шуруповерты или аккумуляторные отвертки. Однако у трещетки на шурике очень большой разброс. Дешевые имеют муфты рассчитанные только до 3-х Нм. Другие более мощные, вообще не различают моментов от 1 до 5Нм, для них это одно и тоже.

Кроме того на шуруповертах и аккумуляторных отвертках есть два крутящих момента (жесткий и мягкий). Изначально закручивая «жестко», бита может увязнуть в винте клеммы, тем самым получится мягкий момент, а из-за разброса усилий в моментах почти в два раза, у вас уже не будет того результата который планировался.

Многие отвертки обладают строго заданным диапазонном момента затяжки и не поддаются широкой регулировки. Поэтому приходится их иметь, как правило в 2-х вариантах. До 1,5-1,7Нм (под клеммы) и до 5-8Нм (под автоматы).

Поэтому изначально все винты и контакты закручиваются простой отверткой, и только потом они дотягиваются до своего момента динамометрической.

Например в паспортах по установке и подключению счетчиков указано, что вначале силовой контакт подтягивается, а затем сразу же ослабляется. Делается это для деформации металла провода и придания ему нужной формы, и вот уже только потом, его окончательно дотягивают динамометрической отверткой.

Это интересно: Штукатурная сетка: виды и область применения

https://ss-p.ru/wp-admin/options-general.php?page=ad-inserter.php#tab-2

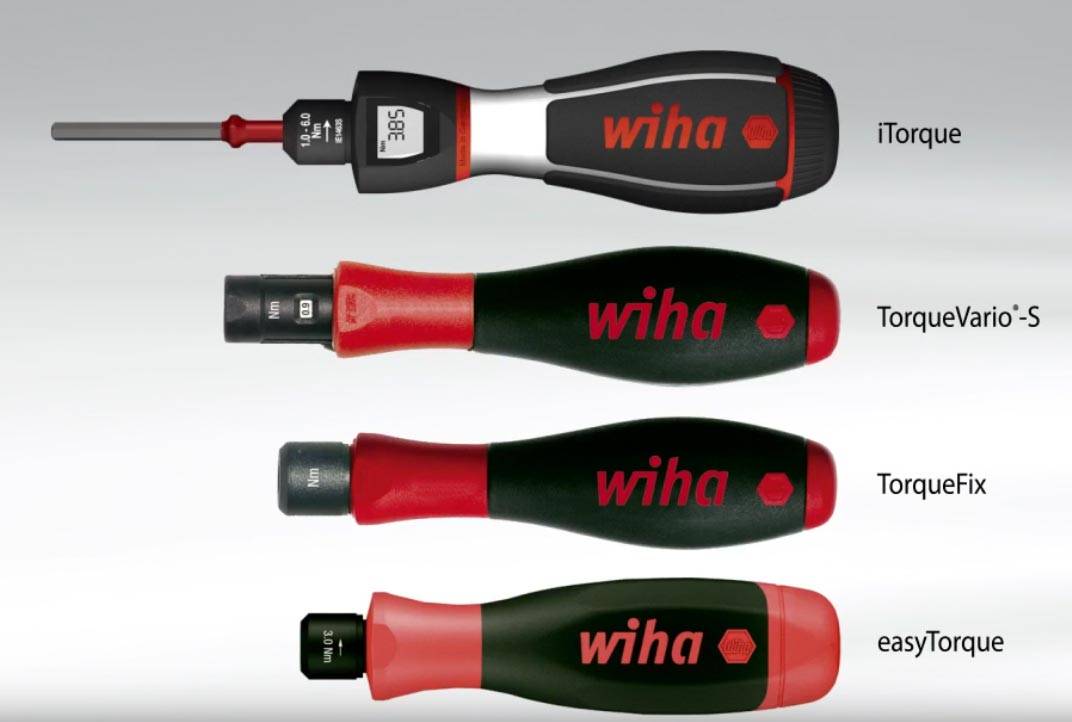

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

• сама динамометрическая отвертка
• элемент держателя биты
• установочный инструмент
• биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

https://youtube.com/watch?v=9RsWVmSW5cc%3F

Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

• Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.

• Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.

• Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
• Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
• Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
• Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
• Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
• Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Принцип работы инструмента

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

Модификации жала

Помимо привычного шлица и крестового жала, на отвертках Wera можно встретить диковинную шестигранную шариковую головку. Для чего она нужна?

Благодаря полусфере, таким жалом можно откручивать и закручивать винты даже под углом в труднодоступных местах.

А если вам нужно закрутить винт, куда вообще невозможно добрать руками, используйте специальные фиксаторы на отвертку.

Вот как они работают.

Их кстати можно применять не только с отвертками, но и Г-образными ключами и битами.

А вообще модификаций жал у Wera очень много. Не хотите чтобы посторонний персонал имел возможность открутить какие-либо элементы в вашем оборудовании, например в электрощитовых?

Используйте специальный крепеж с выступающей цапфой. Такой винт уже невозможно будет открутить ни простым Torx, ни каким-либо другим инструментом.

Здесь вам понадобится отвертка Torx BO с отверстием посередине жала (ссылку на нее смотри во вкладках выше).

Снабдите таким девайсом только обученный персонал и будете спокойны за безопасность эксплуатации.

Некоторые виды отверток имеют шестигранник у ручки, который позволяет применить накидной или рожковый ключ, если попался действительно упрямый винт.

Такая конструкция рукоятки практически универсальна среди всех остальных моделей Wera.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя.

Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки. Не следует пытаться установить значения, выходящие за пределы диапазона ключа. Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия

Рекомендуется только протирать его. Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента

Особое внимание следует обращать при работе на низких крутящих моментах. После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями

Не допускается использование кусков трубы для усиления момента, только штатные приспособления. Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Какой набор выбрать?

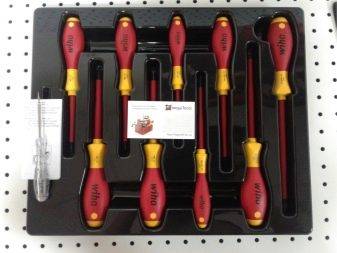

Немецкий бренд Wiha сегодня предлагает своим клиентам 3 основных вида наборов отверток.

• №1 – самый простой набор, который состоит из инструкции, бокса, зарядного устройства и двух аккумуляторов. Производитель укомплектовал такую отвертку 5 сменными битами. Само устройство удобно и безопасно в работе и позволяет справиться с задачами в 2, а то и 3 раза быстрее. Такой набор позволяет выполнять широкий спектр работ с использованием всего одного инструмента. Набор №1 является незаменимым помощником для частного домашнего использования.
• №2 – это уникальная отвертка, оснащенная новейшим храповым механизмом, который позволяет выполнять работу быстрее и проще, чем когда-либо. Уникальная форма рукоятки и ее материал снимают напряжение во время работы и позволяют долгое время не испытывать усталости, именно поэтому такой инструмент рекомендуют для использования многие врачи. Сам набор состоит из отвертки, зарядки, аккумулятора, ограничителя, бокса для хранения и транспортировки, а также 8 различных сменных бит. Такой набор является универсальным, так как подходит и для домашнего, и для профессионального использования.
• №3 – это самый обширный по содержанию набор. В него помимо аккумулятора, зарядки и бокса включена уже 21 бита. С таким набором без особого труда можно справиться с самыми трудоемкими и труднодоступными делами быстро и легко. При работе не возникает никакого дискомфорта или чувства усталости, а безопасность и надежность остаются на высшем уровне. Такой набор является профессиональным.
