Держатель электродов для сварочного аппарата. Учитываем все тонкости

Как выбрать держатель для сварки

Держатель электродов подбирается по типу наиболее часто выполняемых сварочных операций

При сравнении моделей обращают внимание на следующие характеристики:

• технические данные. Здесь имеет значение максимум по току. Нужно, чтобы он превышал паспортные возможности сварочника на 10%;
• диаметр устанавливаемых электродов;
• габариты и вес. При внушительном объеме ежедневно выполняемых работ эти параметры очень важны;
• тип подключения сварочного кабеля. Предпочтительнее резьбовое. Китайский вариант с обжимным соединением брать не рекомендуется;

Не стоит приобретать держак с запасом по мощности. Дольше он все равно не прослужит.

• условия для сварки. Материал корпуса должен выдержать низкую температуру и повышенную влажность, если предстоит работать на открытом пространстве;
• цена. Ценовой диапазон на электрододержатели достаточно большой. Для мелких, периодических работ можно выбрать дешевый вариант, удовлетворяющий предыдущим критериям. Все зависит от выполняемой задачи. Сварщикам-профессионалам нужно устройство подороже;
• рекомендуется держать в резерве недорогой держак на случай поломки основного в процессе наложения шва.

Продлить срок службы аксессуара поможет регулярный уход. Зажим следует каждый раз очищать от окалины и загрязнений. При контакте электрода с чистыми губками и шов получается более ровным и качественным.

Хорошо, когда у держателя предусмотрена быстрая смена электрода. Тогда несложно избавиться от огарка и заменить его новым стержнем.

Главные требования к держателям

Качество электрододержателя напрямую влияет на результат сварочных работ. Поэтому при выборе нужно учитывать следующие факторы:

1. Зажимная часть должна быть латунная.
2. Устройство должно быть легким, компактным и удобным в руке.
3. Качество изготовления зажимных губок.
4. Контакт с электродом должен быть плотным.
5. Предпочтение лучше отдавать средней ценовой категории.
6. У хорошего держателя удлиненная ручка с рифлениями, предотвращающими скольжение в руке.
7. Вид и состояние изоляции на рукоятке, от которой зависит безопасность сварщика.
8. Электроды должны надежно крепиться под разными углами.
9. В идеале держак выдерживает 6000 циклов установки и снятия.

Ошибки при использовании электродов

Ошибки при сварке электродом приводят к созданию некачественного шва и образованию в нем дефектов. К ним относятся:

1. Неумение держать дугу, что приводит к неравномерному расплавлению. Результатом является неровный и грубый шов.
2. Использование при сварке влажных электродов.
3. Неправильный выбор длины сварочной дуги.
4. Слишком быстрое или слишком медленное перемещения электрода.
5. Отсутствие подготовки поверхности металлических поверхностей или некачественное ее проведение.
6. Неправильно выбранный наклон электрода.

Важным является проверка работоспособности сварочного аппарата.

Самодельный держак для сварки

Сварка является неотъемлемой частью производственного процесса, а также достаточно востребована в быту

Для любого сварочного агрегата требуется наличие держака электродов, которому так же, как и остальным комплектующим элементам, необходимо уделять достаточное внимание

Принадлежности для сварочного оборудования постоянно совершенствуются. В результате сегодня в продаже достаточно большой ассортимент разнообразных комплектующих элементов для сварки. Одним из таких является сварочный держатель, модификаций которого также довольно большое количество. Поэтому многим людям, не имеющим достаточной практики в сварочных работах, трудно сделать правильный выбор при покупке данного инструмента. Одних отпугивает высокая стоимость, других безопасность.

Техника безопасности сварочных работ требует обращать особенное внимание:

• на качество комплектующих элементов сварочного оборудования;
• на их компактность, удобство эксплуатации.

Сварочные держатели своими руками

Сварочный держатель используется при осуществлении сварочных работ профессиональными сварщиками, любителями. Правильный подбор сварочного режима, учитывая совокупность всех требований к качественному выполнению сварных работ, является важным критерием.

Выбирая держатель для сварки, нужно учитывать в первую очередь:

• надежность фиксации им электродов любого диаметра;
• продолжительность эксплуатационного периода.

Наиболее подходящий вариант держака для выполнения сварочных работ необязательно искать в магазине, его вполне можно сделать самостоятельно в домашних условиях. Рассмотрим конструктивные особенности разных самодельных держателей.

Цанговый фиксатор электродов зажимной

Это аналог предыдущего инструмента, только в данном случае вместо резьбового соединения применяется зажим на пружине. Основное преимущество изделия – легкость замены отработанных электродов. Стоит учитывать один нюанс: чем мощнее будет пружина, тем нужно будет больше прилагать усилий при замене. Но тогда возрастает надежность контакта, соответственно сила тока.

Рекомендации опытных сварщиков по подбору держателя электродов

Опытные сварщики советуют обращать внимание при выборе держателя на качество инструмента и его стоимость. Не рекомендуется приобретать самые дешевые изделия, но и не стоит выбирать самые дорогостоящие (особенно когда держатель планируется использовать для разовых работ в домашних условиях)

Наиболее надежным инструментом является держатель с резьбовой фиксацией, при этом обладающий наиболее продолжительным сроком эксплуатации

Данный инструмент позволяет подбирать необходимый угол расположения электрического катода.
Лучше отдавать предпочтение изделиям, обеспечивающим фиксацию электрода в зависимости от величины тока.

Если сварочные работы связаны с выездами на разные объекты, тогда стоит позаботиться о запасном держателе. В данном случае экономия неуместна.
Если Вы решили купить сварочный держак за 500 рублей, то на его продолжительную эксплуатацию можете не рассчитывать. Такой держатель можно использовать в бытовых условиях для выполнения разовой работы, но не для профессиональной сварки.

Если же, Вы приобретаете дорогостоящий инструмент, то нужно тщательно проанализировать его качественный характеристики

Сварочные зажимы для профессиональной сварки приблизительно стоят 3 тысячи рублей.
Также при выборе держателя нужно обращать внимание, на какую он рассчитан нагрузку в амперах. Зависимо от параметров, веса сварочного инвертора токовая нагрузка увеличивается.
Если необходима сила тока для сварки приблизительно равная силе тока генератора, тогда рекомендуется приобретать держатели, которые способны выдерживать токовые нагрузки 200-500 ампер

Если вы приобретете для сварочного оборудования сварочный держак, рассчитанный на 200 ампер, а будете производить сварочные работы на 300 амперах, то инструмент продержится максимум два рабочих дня.
В процессе сварки очень быстро начинает ощущаться запах горелого пластика при нагревании держателя электродов. Это может происходить также из-за слабого контакта электрода с фиксатором. В результате зажим инструмента при выполнении сварочных работ обгорает и очень быстро выходит из строя, то есть становится совершенно не пригодным для дальнейшей эксплуатации.

Сергей Одинцов

Виды сварочных держателей

Сварочные электродержатели классифицируются по конструкции и принципу захвата электрода. Почти все они имеют удобную рукоятку и механический фиксатор стержня.

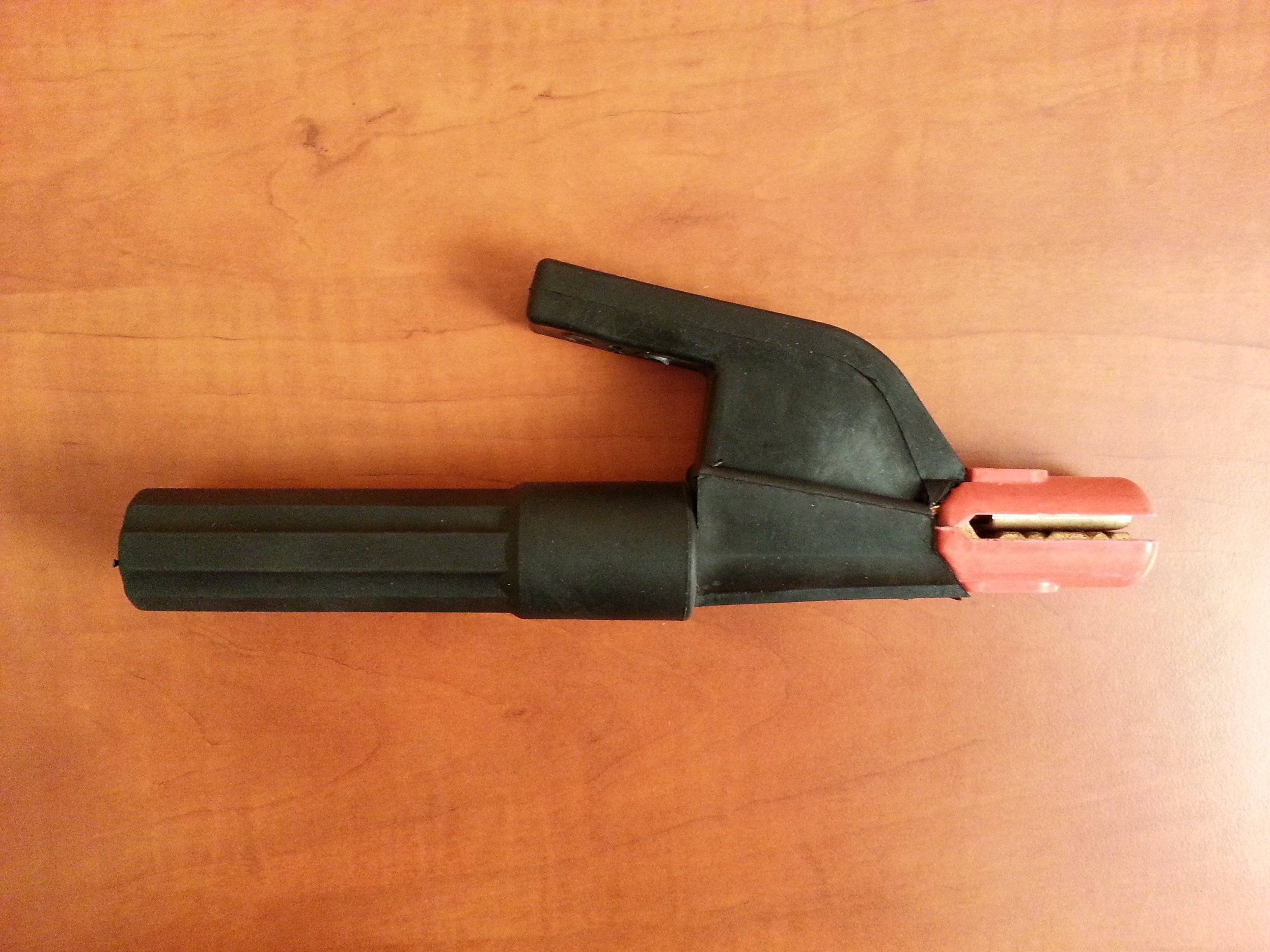

Держатель-прищепка

Держатели этого типа используют пружинный или рычажный механизм зажима электрода. Поверхности контакта у них выполнены в виде зубчатых деталей, позволяющих быстро и прочно фиксировать стержень в любом удобном для сварщика положении. Большинство моделей имеет диэлектрическое наружное покрытие, повышающее безопасность для персонала и исключающее непреднамеренное искрение. Основным недостатком данной конструкции является недостаточная надежность захвата при ослаблении пружины и истирании контактов.

Вилка-трезубец

Такой электродержатель уже не встретить в специализированных магазинах, но сварщики старой школы продолжают его использовать. Удержание электрода здесь происходит за счет пружинящего действия трех стальных прутков, сваренных вместе в единую конструкцию, отдаленно напоминающую вилку. Это приспособление легко изготавливается вручную, но обладает рядом серьезных недостатков:

• наличием незащищенных поверхностей, находящихся под напряжением;
• сложностью извлечения огарка;
• низким удобством применения.

Цанговый держатель

Держатели с цанговым принципом зажима электрода имеют чуть более сложную конструкцию, которая нуждается в высокой точности изготовления деталей. Они нашли применение в горелках, используемых для аргонной дуговой сварки. У них узкая сфера использования и достаточно большая стоимость.

Безогарковый держак

Держатель такого вида состоит из рукоятки и контактного штыря. Электрод перед началом применения приваривается к его торцу, что позволяет практически полностью использовать металл стержня в процессе сварки. Приспособления подобной конструкции востребованы при работе с дорогим расходным материалом.

Винтовой держатель

Винтовой электрический держатель для сварочного инвертора пользуется высокой популярностью среди профессионалов. Он наиболее надежно фиксирует электроды любого сечения за счет резьбового способа прижатия. Изделия этой конструкции практически не имеют оголенных участков, а это благоприятно отражается на безопасности. Необходимость периодически крутить винт несколько увеличивает время закрепления стержней, что компенсируется прочностью контакта и удобством работы.

Как выбрать

Выбор инструмента – ответственное занятие, призванное сделать дальнейшую работу безопасной и эффективной и сварочный держатель электродов не исключение. Рассмотрим, что стоит учесть при выборе, какие параметры.

1.Ампераж. Держатель для электродов должен соответствовать силе тока применяемого сварочного оборудования. Так при использовании сварочного инвертора с силой тока в 300А, подключать к нему держатель, рассчитанный не 150А – идея не очень хорошая. Держатель электродов в таком режиме прослужит не более двух дней, так как зажим электрода обгорит и выйдет со строя. Кроме того, использовать держатель с меньшей силой тока просто не безопасно.

При обратной ситуации, когда приобретаются держатели «с запасом», то есть на аппарат в 160А устанавливают держатель на 300А, решение безопасно, но для работы не очень удобно. При большем ампераже, больше габариты и масса держателя (что повлияет на уставаемость сварщика и возможность подлезть в труднодоступные места, см. следующее требование), так как толще изоляция, массивнее литые части, зажим электрода. Поэтому подбирать держатель необходимо исходя из силы сварочного тока.

2. Габариты и вес. Для удобства прибор должен обладать небольшой массой и небольшими габаритами. Лишние граммы никоим образом не скажутся на проведении краткосрочных работ, а вот при длительных процессах, которые требуют внимания и аккуратности, тяжелый агрегат может вызывать дискомфорт и мышечное напряжение. Поэтому выбирая из нескольких моделей с аналогичными техническими характеристиками, следует отдать предпочтение более легкому и компактному.

Габариты и вес сварочных держаков – почувствуйте разницу

3. Часто выполнение работ проводится при неблагоприятных условиях: пыль, грязь, влажность, слишком высокие или низкие температуры. Компенсацией для этих факторов должна выступать высокая надежность электрододержателя. Корпус прибора, чаще всего, производится из пластика с высокими изолирующими свойствами. Что касается зажима, то профессионалы предпочитают литой, поскольку пластинчатые наборные губки более подвержены выходу из строя. Самым надежным вариантом является винтовой прибор, его резьбовая фиксация гарантирует однозначное положение прутка.

4. Известные производители поддерживают свою репутацию, тщательно контролируют качество выпускаемой продукции. Поэтому проверенные бренды пользуются высоким спросом у потребителя. Здесь стоит придерживаться принципа достаточности – недорогой держатель неизвестного производителя не проживет, скорее всего, и месяца на судоверфи при эксплуатации его в две смены, а сварщику любителю его хватит на два-три сезона, а то и на дольше.

5. Напрямую от предыдущего фактора зависит следующий, наиболее важный – стоимость. Цена варьируется в значительных пределах. Дешевые модели по определению не могут отличаться высоким уровнем качества и надежности, продуманностью конструкции, а также они в редких случаях рассчитаны на длительную эксплуатацию. Но недорогой инструмент неплохо подойдет для сварщика-любителя с целью выполнения разовых работ. С другой стороны, для проведения бытовой сварки незачем покупать дорогой аппарат, который необходим для профессиональных и промышленных масштабов.

6. Наибольшим спросом у клиентов пользуются агрегаты, способные фиксировать электроды любых диаметров. Так как подобные приборы являются универсальными и могут применяться при проведении разнообразных работ.

Внимание! Смотрите при покупке на диаметр электродов, для которых сделан держатель, иначе вы рискуете купить, к примеру, рассчитанный на электроды от 6 мм, и варить “двойкой” вы не сможете. Купить тут

Купить тут

Сварочный кабель

Подача напряжения к месту сварки и подключение к массе соединяемых деталей осуществляется с применением сварочных кабелей. Они в большинстве случаев имеют одну токопроводящую жилу круглого сечения и обычно заканчиваются стандартными клеммами. К ним предъявляются повышенные требования:

• механическая прочность и устойчивость к воздействию химически активных веществ;
• возможность многократного скручивания и выпрямления;
• высокая гибкость;
• невосприимчивость к загрязнениям и влаге.

Наибольшее распространение получил кабель гибкий марки КГ. Он рассчитан на работу с постоянным током до 1 кВ или с переменным током напряжением до 660 В и частотой до 400 Гц. У него есть ряд разновидностей:

• КГ-ХЛ, устойчивый к морозам до -60оС;
• КГ-Т, предназначенный для тропического климата;
• КГН, оснащенный негорючей изоляцией;
• КГ-КОГ, отличающийся особой гибкостью.

Кабель КГ 1х25

Кабель КОГ 1 1х16

Помимо одножильных кабелей нашли распространение:

• двужильные провода для импульсной сварки и резки;
• трехжильные кабели, используемые при различных типах автоматической сварки.

Максимальные параметры проходящего по кабелю тока напрямую связаны с материалом исполнения и площадью поперечника. При выборе необходимого сечения следует воспользоваться специальными таблицами. Для бытового инвертора, работающего от сети 220 вольт, подойдет одножильный медный провод на 6,7 мм2, а для мощных автоматических агрегатов чаще используют 35,6 или 47,2 кв.мм.

Зачем покупать отдельно держатель сварочный, если он уже есть в комплекте со сварочником

Начинающие сварщики часто задаются вопросом: “Зачем отдельно приобретать держатели для сварочного аппарата, если инвертор уже укомплектован зажимом?”

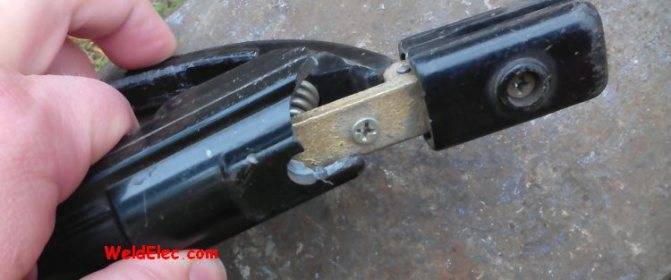

Штатный держатель от инвертора, поломался

Ответ на данный вопрос достаточно прост: такой электрододержатель обладает низким качеством, соответственно проработает он недолго. Кроме этого, недобросовестные производители часто используют дешевые материалы для изготовления комплектующих для инвертора. Это положительно сказывается на цене и отрицательно на качестве. Чаще всего выходят из строя прижимные губки, они подгорают и перестают обеспечивать фиксацию стержня.

Какие бывают виды сварочных держателей?

В разное время было создано много, отличающихся внешним видом и способом зажима электрода, конструкций. В советские времена сварщики-монтажники и домашние умельцы изготавливали вилочные электрододержатели (большинство заводских моделей были тяжёлыми и, считались, неудобными). Для их создания три куска рифлёной или гладкой сталистой арматуры, изгибались, в требуемую форму и сваривались вместе. Сварочный кабель обматывался вокруг ручки проволокой и точечными касаниями электрода, приваривался, а на ручку натягивался резиновый шланг. В месте соединения медного кабеля к стальному держателю, частенько, не удавалось достичь качественного контакта и при работе на больших токах сварочный держак грелся. Для освобождения сгоревшего электрода приходилось бить кончиком огарка об выступающую поверхность. Фиксация электрода не отличалась надёжностью. Электрододержатель в разборе. Винтовые (или зажимные) держатели электрода имеют закрытый, полностью изолированный, корпус. Электрод вставляется, а затем сварщик должен несколько раз прокрутить ручку, чтобы его зафиксировать. Некоторые сварщики отдают предпочтение данному виду, но время фиксации — освобождения электрода у него самое длинное; возможности установить под разными углами к корпусу нет (только под девяносто градусов); а со временем действие поджимающих пружины ослабевает и электрод начинает болтаться.

Рычажные держатели электродов (их ещё называют пассатижные), на данный момент, самый популярный вид. Освобождение электрода происходит при нажатии на рычаг сбоку корпуса; токоведущие части скрыты и не выступают за габариты; специальные пазы позволяют выбрать несколько вариантов угла фиксации электрода, да и сам электрод жёстко зажимается.

Как правильно подобрать электродержак

При подборе держателя следует обратить внимание на следующие характеристики:

1. Размер и масса устройства. Вес и габариты держака очень важны. При многочасовой работе, лишние 50 грамм устройства будут ощущаться. В таком случае лучше приобрести компактную и легкую конструкцию. При наличии выбора, предпочтение  отдайте лёгким и небольшим деталям, при условии одинаковых характеристик.
2. Технические характеристики. Держатель должен соответствовать силе тока. Несоблюдение требования приведёт к прогоранию контактной части. При обгорании контактов дальнейшее использование устройства будет невозможно. Определить принадлежность устройства к категории по силе тока можно по маркировке, которая наносится на несменяемую часть изделия.
3. Качество изолирующего материала. Для обеспечения безопасного выполнения работ следует подобрать держак с качественно изолированной рукоятью. В качестве диэлектрика, практически во всех деталях, используется пластик достаточной толщины, чтобы надёжно защитить оператора сварочного аппарата от воздействия электрического тока.
4. Стоимость. Приобрести держатель для сварочного аппарата можно от 100 рублей, но качеством дешёвая модель,  отличаться не будет. Брендовые экземпляры продаются за несколько сотен долларов, но для повседневной работы нет необходимости приобретать держаки по такой цене. Достаточно приобрести изделие в средней ценовой категории, чтобы обеспечить себя на длительное время качественным инструментом для сваривания металлов.

Видео:

Лучшие модели держаков

Чтобы приобрести держатель электродов для сварочного аппарата и не разочароваться в его качестве, следует выбирать модели, которые применяются сварщиками на протяжении длительного времени и не вызывают у них негативных эмоций.

Негативные отзывы чаще всего бывают о продукции китайского производства, но некачественная продукция может поступать на отечественный рынок и из других стран.

Чтобы не ошибиться при выборе держака рекомендуется приобретать следующие модели:

1. ESAB Handy 200 (200 А) — пользуется большим спросом у профессиональных сварщиков.

Деталь имеет высокие эксплуатационные характеристики, которые не снижаются в течение всего рекомендованного производителем срока. Произведено изделие в Швеции, поэтому можно рассчитывать на европейское качество.

Вес Handy 200 составляет 550 грамм, но учитывая хорошее изоляционное покрытие и качественный зажим, небольшое увеличение массы держака по сравнению с другими моделями вполне оправдано. Handy 200 представляет собой винтовой держатель, что позволяет выполнять сварочные работы качественно и безопасно.

При использовании устройства можно сваривать металл электродами диаметром от 2,0 до 4,0 мм. Стоимость изделия на российском рынке около 500 рублей.

Видео:

https://youtube.com/watch?v=bbuD1ezhqLM

2. Сибртех 500А — недорогой, но качественный инструмент отечественного производства, который можно использовать до 500 А.

Держатель 500А Сибртех 91455 представляет собой устройство клещевого типа, в котором замена рабочего электрода может быть выполнена быстро.

Изделие имеет надёжную изоляцию из пластика, которая способна защитить оператора от воздействия электрического тока. Приобрести можно за 300 рублей.

Видео:

3. ESAB 500 — держак известной шведской фирмы, которая занимается выпуском высококачественной продукции уже более 100 лет. Держатель электродов esab можно применять для сварочных работ с током до 500 А.

Основным преимуществом изделий ESAB 500 является сверхмалый вес, который составляет всего 200 грамм. Стоимость изделия на российском рынке — около 3000 рублей.

4. Germany type 300 A — идеально подходит для выполнения сварки с током до 300 А и диаметром электрода 2 — 4 мм. Благодаря особой рифлёной конструкции ручки устройства, удаётся добиться надёжного удержания в руке. Модель отличается качественным пластиком изоляции и относительно небольшим весом.

Токоведущая часть обладает низким коэффициентом сопротивления и высокой устойчивостью к коррозии, благодаря использованию латуни в качестве основного материала. Зафиксировать электрод в устройстве можно в четырёх положениях, что делает выполнение сложной работы более комфортным и точным. Приобрести Germany 300 A можно всего за 300 рублей.

P.S. Если сварочные держаки для ручной дуговой сварки будут подобраны правильно, то соединение металлических конструкций будет комфортным.

Подготовительные работы

Первым делом на удлиненной гайке отмечаем центр, после чего зажимаем ее в тисках. При помощи обычной дрели высверливаем сквозное отверстие. Диаметр сверла должен быть где-то на 1/3 больше возможной толщины электрода .6-8 мм. Следует следить за тем, чтобы сверло было строго перпендикулярно ребру гайки.

Затем зажимаем в тисках болт и при помощи болгарки срезаем шляпку. На это место привариваем стяжную барашковую гайку. Длина свободной резьбы должна быть не меньше, чем расстояния от края длинной гайки до центра сделанного отверстия.

Отвинчиваем рукоятку от нерабочей болгарки, дрели или иного похожего инструмента.

Внутренний болт легко выбивается.

Зажимаем в тисках и рассверливаем отверстие под нашу шпильку.

Теперь можно приступать к сборке.

Сварочный держак своими руками

Конструкция некоторых моделей держаков настолько проста, что многие мастера предпочитают их не покупать, а сделать эти устройства самостоятельно. Речь идет о держаках типа «вилка». Такие держаки считаются классикой сварочного дела, и их изготовление занимает буквально считанные минуты.

Самодельный держатель электродов — схема

Чтобы изготовить такой держак, потребуется один прут рифленой арматуры длинной в один метр, кусок толстого резинового шланга (как вариант – ручка от велосипедного руля), болт М10 с двумя шайбами и гайками. Прут арматуры разрезается на три мерных куска, причем, один должен кусок должен быть чуть длиннее двух других. К нему приваривается болт, резьбой наружу, а затем — два оставшихся куска, так, чтобы образовался трезубец.

Со стороны болта на конструкцию натягивается резиновый шланг. На болт надевается шайба, подсоединяется кабель, затем надевается вторая шайба, закрепляется гайкой и законтривается второй гайкой. Зубцы «вилки» зачищаются напильником для обеспечения лучшего контакта с электродом. Держатель готов к работе. Его недостатком будет слабая защищенность сварщика от токонесущих частей, затрудненность освобождения от огарка, окисление арматуры.

Некоторые мастера вместо арматуры используют стальной уголок, а в качестве прижимного элемента самостоятельно изготавливают пружину в два витка, которая обеспечивает надежную фиксацию стержня. На ребрах уголка можно сделать небольшие пропилы для установки электродов под разными углами.

Разновидности сварочных держателей

В зависимости от области применения, держатели электродов можно разделить на две большие группы – универсальные и специализированные. Применение специализированных фиксаторов регламентировано соответствующими ГОСТами, их использование в общедоступных сферах достаточно ограничено. Универсальные держатели конструктивно делятся на пять групп:

• электрододержатели–«прищепки»;
• электрододержатели–«трезубцы» или «вилки»;
• электрододержатели цанговые;
• безогарковые электрододержатели;
• резьбовые электрододержатели.

Держатели электродов для сварочного аппарата

Держатели–«прищепки»

Крепление электродов в держателях этого типа производится пружинным или рычажным механизмом зажима. Эти модели выполнены с надежным жаропрочным диэлектрическим покрытием, гарантирующим безопасность сварщика и исключающим несанкционированное искрение. Контактные поверхности имеют зубчатую структуру, что позволяет быстро и надежно закрепить стержень так, как это необходимо для работы.

Основными достоинствами держателей этого типа являются простота конструкции, доступность и невысокая стоимость. С помощью таких держателей можно получать шов высокого качества. Благодаря правильному расположению сварочного стержня обеспечивается быстрый поджог дуги. К недостаткам фиксаторов этого типа относится невысокая надежность фиксации стержня при ослаблении подпружиненного рычага.

Держатели–«вилки»

Этот держак для сварочного аппарата представляет собой самую популярную у профессиональных сварщиков модель электрододержателя. Он представляет собой конструкцию, состоящую из трех сваренных между собой стальных прутков, причем прутки сварены так, что средний выполняет роль пружины, прижимающей стержень к остальным двум. Такой фиксатор из-за своей простоты имеет низкую степень защиты, так как значительная часть его находится под напряжением.

Кроме наличия незащищенных поверхностей, к недостаткам таких фиксаторов следует отнести сложность извлечения огарка, а кроме этого, они не очень удобны в работе.

Сварочные фиксаторы цангового типа

Сварочные электрододержатели цангового типа представляют собой достаточно сложную конструкцию. Фиксатор стержня в этих устройствах выполнен по тому же принципу, что и зажим сверла в ручной дрели. Изготовить самому такой фиксатор очень сложно, для этого понадобится использование профессионального оборудования – токарного, фрезерного, сверлильного станков. К тому же, требуется очень высокая точность обработки деталей.

Держатели для электродов — устройство

Держатели электродов цангового типа применяются в горелках в аргонодуговом процессе – сварке в среде инертного газа аргона.

Безогарковые держаки

Безогарковый держак для сварочного аппарата из всех электрододержателей имеет наиболее простую конструкцию. Он состоит всего из двух частей – рукоятки с токоизоляционным покрытием и токоведущего стержня. Электрод в таком держаке не фиксируется никакими зажимными устройствами, а приваривается к торцевому концу контактного стержня. В процессе работы электрод без остатка расплавляется, после чего к стержню приваривается следующий.

Такие сварочные электрододержатели используются при работе с дорогостоящими расходными материалами.

Конструктивные схемы электрододержателей для ручной дуговой сварки

Резьбовые или винтовые держатели

Винтовой держатель для сварки пользуется наибольшей популярностью у сварщиков. Благодаря тому, что прижатие осуществляется завинчиванием прижимной головки, обеспечивается надежная фиксация стержня в устройстве. Снабженный эргономичной рукоятью, выполненной из плотного диэлектрика, диэлектрической завинчивающейся прижимной головкой, этот электрододержатель не имеет оголенных токоведущих частей, что является гарантией безопасности для сварщика.

Винтовой держатель электродов

Эти устройства выпускаются в нескольких модификациях:

• прямой, с правой резьбой;
• прямой с левой резьбой;
• изогнутый с правой резьбой;
• изогнутый с левой резьбой.

Специализированные держатели

Электрододержатели специализированных моделей предназначены для работы в конкретных устройствах для уникальной сварки некоторых изделий с особыми типами швов. Одним из таких устройств является специализированный сварочный агрегат, выполняющий одновременную сварку несколькими стержнями. Специализированные держатели работают и в аппаратах для сварки трехфазной дугой. Все эти модели имеют очень сложную конструкцию и достаточно тяжелы для ручной работы.

Сварка трехфазной дугой
