Достоинства современных нивелиров
Человечество освоило измерительный инструмент во времена Древнего Египта, принцип действия с тех пор практически не изменился. Современные приборы отличаются повышенной точностью, различными характеристиками, что позволяет использовать их при строительстве различных объектов. Различная функциональность позволяет подобрать аппарат по параметрам, необходимым к использованию. Основные требования при подборе инструмента:
- устойчивость к воздействию внешних факторов;
- сохранение информации внешними носителями позволит проводить действия без задержек при перемещении компонентов;
- эргономичная конструкция, малый вес;
- наименьшая цена по отношению к требуемым показателям, простые эксплуатационные качества.
Правильно подобранный инструмент позволит грамотно разметить площадь для возведения и монтажа требуемых конструкций.
Оптические нивелиры в чем их преимущество
Призменные или оптические модификации применяются к разметке территории, считаются наиболее популярными устройствами. Конструкция состоит из основания оптического устройства и подставки.
Замеры производятся ручным способом, существует возможность регулировать параметры:
- фокус окуляра;
- регулировка положения зрительной трубы;
- фиксирование положения;
- выравнивание положения по отношению к плоскости.
Использование оптического прибора не представляет труда, однако замеры производятся подготовленным оператором. Действия производится несколькими операторами, один из которых производит фиксирование рейки с делениями каждые 1 см, второй производит непосредственные замеры, заносит сведения в журнал.
Оптические конструкции разделены несколькими классами, которые определены нивелирной сетью РФ:
- К первой категории относятся приборы с наименьшей погрешностью. Эффект реализован результатом прямого и обратного отображения к встроенной зрительной трубе. Использование происходит при геодезических работах, где необходимы точные замеры, расчет показателей.
- Погрешность устройств категории второго класса находится на необходимом уроне, по стандартам ГОСТ. Конструкция включает встроенный компенсатор и прямое отображение. Нивелиры с такими характеристиками не используются замерами на дальние расстояния.
- Технические подходят к третьему классу, имеют один из измерительных приборов. Инструмент используется вдали от электросети, не повредив к окружающим условиям.
Лазерные нивелиры следующая ступень развития техники
Нивелирные механизмы получили широкое распространение при строительных работах, благодаря лазерному устройству. Проецирование производится излучателем, который является составляющей частью конструкции. Полностью освоенная функциональность прибора позволит в кротчайшие сроки выполнять поставленные задачи.
Лазерные приборы подразделяются несколькими категориями, в зависимости от типа действий:
- Ротационный аппарат, оборудованный вращающейся головкой. Верхняя часть крутится со скоростью 600 об/мин, два лазера позволяют спроецировать луч на 360 градусов по всей оси. Скорость меняется для достижения лучшего отображения на поверхности. Данное устройство распространено в использовании при монтаже окон, дверей и отделки помещений.
- Точечные конструкции применяются при отделке потолка или стен. Проецирование во всех точках плоскости позволяет работать во всех категориях помещений.
- Линейные модификации работают путем построения линии, в дальнейшем по которой производится разметка и монтаж предметов.
- Комбинированные типы позволяют производить несколько вариаций линий. Цена установлена выше конкурентов, однако возможно проецировать наклонную, отвесную и линии в различные стороны. Работа лазера может быть выбрана в зависимости от необходимого режима, точечно или линейно.
- Профессиональные геодезисты используют построители плоскостей. Дорогое устройство применяется для проектирования точек зенита, надира поверхности, определения разницы в высоте предметов.
Строительные нивелиры используются при отображении перпендикулярных линий, применяются с укладкой паркета, поклейкой обоев и т.д.
Пошаговая инструкция для работы с нивелиром
Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.
Шаг 1 – установка штатива
Устанавливаем штатив с учетом следующих рекомендаций:
- крепежные винты на ножках максимально расслабляются;
- опоры прибора выдвигаются на необходимую длину;
- штатив выставляется в нужном положении, с учетом горизонтального уровня;
- винты на штативе со всех сторон закрепляются.
Штативы для нивелира
Шаг 2 – установка нивелира
Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.
Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.
Установка нивелира
Шаг 3 – фокусировка оптического узла
После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.
Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.
Нивелир и его оптическая схема
Ошибки при использовании оптического нивелира
Для начинающих, которые первый раз приступают к работе с устройством, требуется принять во внимание следующие моменты:
- Необходимо обеспечить сохранность приспособления. Он хоть и защищается различными покрытиями, однако восприимчив к ударам. Для полного исключения погрешностей нивелира, следует озаботиться о том, чтобы каждый крепёжный элемент и составляющие работали исправно.
- Следует воспользоваться вспомогательными штативами и крепежами. Это даст возможность сохранить устройство даже во время резких порывов ветра.
- Не следует слепо доверять информации, которая указана в руководстве. Лучше самому проверить функционал устройства.
- Нужно помнить, что во время использования устройства важна помощь ассистента.
- При монтаже рейки она должна находиться точно на поверхности, во избежание перекоса.
- Нельзя допускать перегревания прибора, это может отразиться на точности измерений.
Лазерные нивелиры
Работа таких приборов основана на возможности проецирования луча. Исходя из положения последнего, строители быстро и точно определяют высоту и составляют разметку. Для более полного представления о том, что такое лазерный нивелир, следует отметить его отличия от оптических аналогов. Главная разница заключается в отсутствии зрительной трубы, благодаря чему упрощается настройка прибора. Собственно, легкость в работе с такими моделями и сделала их самым популярным видом нивелиров среди неспециалистов. Разметка без труда наносится на потолки и стены, причем с одинаковой точностью как в помещениях, так и снаружи. Именно такие устройства показывают наибольшую эффективность при работе с отделкой – например, в оклейке обоев, укладке плитки и в других операциях. Обычно лазерные приборы имеют два лучевых направления: по вертикали и горизонтали. Также встречаются устройства, которые проецируют отвесную и наклонную линии.
Устройство нивелира и область применения
Роль нивелира – получение данных об уровнях точек и нанесение уровней. Это обеспечивается получением ровной линии, связывающей наблюдателя и цель. Определение уклона дает понять, как ровно располагается объект.
Производится это в основном с помощью пузырька воздуха и визуального наблюдения. Устройство прибора представляет собой конструкцию для замера высот оптическим способом — для прямого просмотра или создания меток.
Основной блок состоит из трубы с линзами, лимбами и винтами для фокусировки. Блок устанавливается на компенсатор (элемент, вбирающий в себя мелкие колебания).
Применяется он для геодезических операций в строительстве (архитектура, дорожное хозяйство), ремонте и работах с ландшафтом. Суть его работы: получение сведений о разностях высот исследуемых точек. Эта информация используется для создания требуемых форм, поверхностей и конструкций
Так, для строительства дорог важно создание определенной величины уклона
Примеры таких работ:
монтаж столбов, создание фундаментов;
- выравнивание длинномерных участков и значительных площадей;
- оценка величины проседания мостов и иных сооружений;
- работы внутри зданий – укладка плитки, заливка полов и т.д.

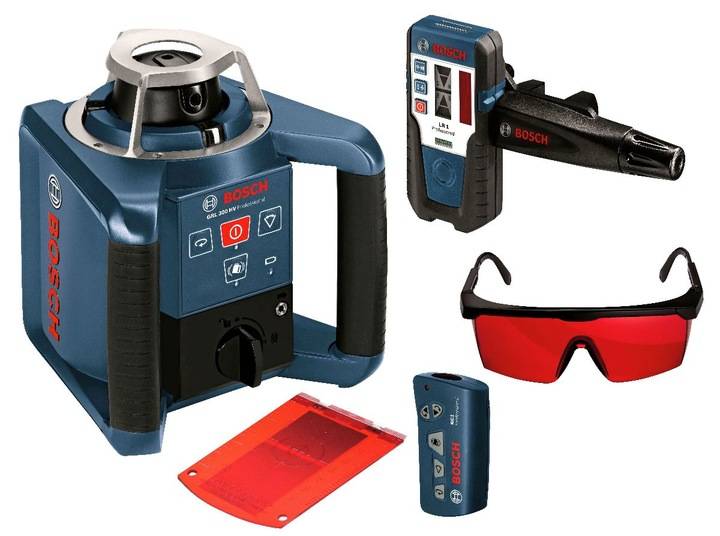

Что называется ротационным лазерным нивелиром и что это значит
Если ранее для измерения применялась леска с грузиком на конце, то сегодня для измерения разности высот нескольких точек применяется специализированный прибор. Этот измеритель, который еще называют лазерный построителем плоскостей, применяется не только перед началом проведения строительных и ремонтных работ, но и после их окончания. Контроль качества проведенных работ удается выявить за считанные секунды и без необходимости ручных измерений.
Конструктивно инструмент представляет собой компактный прибор, который применяется совместно со стойкой — тренога. Для построения плоскостей в конструкции инструмента используется световой индикатор — лазерный луч. Перед тем, как узнать подробности принципа работы этого инструмента, надо отметить, что измерители плоскостей классифицируются на три типа:
- Оптические — самые простые и первые уровни, которые появились. Их достоинство в доступной цене, но есть и недостаток — надо уметь пользоваться, так как измерения производятся вручную через систему линз
Электронные — устройства, которые отличаются от оптических наличием опции запоминания данных при проведении измерений
- Лазерные — по сравнению с оптическими и электронными, где точность измерения зависит от человеческого фактора, лазерные отличаются высокой точность и надежностью, поэтому ротационные нивелиры пользуются особым спросом среди строителей разных направлений

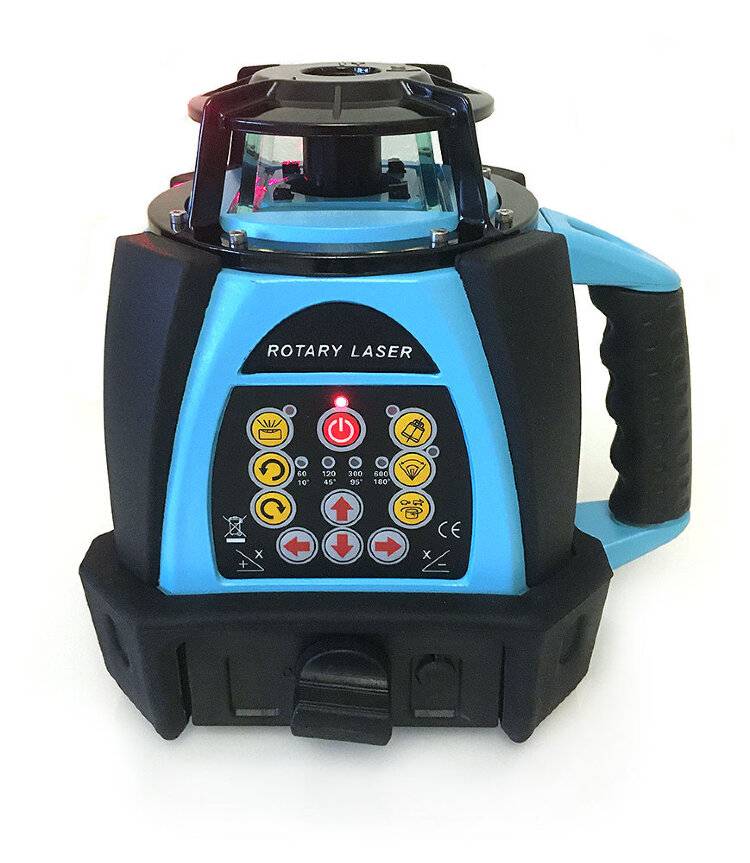

К лазерным нивелирам относится ротационный уровень. Посредством применения лазерных уровней, можно выполнять построение плоскостей на расстояние до 100 метров, в то время как оптические и электронные позволяют измерить на отдаленности до 20 метров. Использование дополнительного оптического оборудования дает возможность измерять лазерным инструментом на отдаленности до 400 метров и даже до 1 км.
Это интересно!Ротационный — это значит вращающийся, посредством чего происходит построение плоскости.
Как работать с нивелиром
У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.
Основные функции нивелира (построителя плоскостей) бытового класса
Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.
При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.
Использование при работах на полу
Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

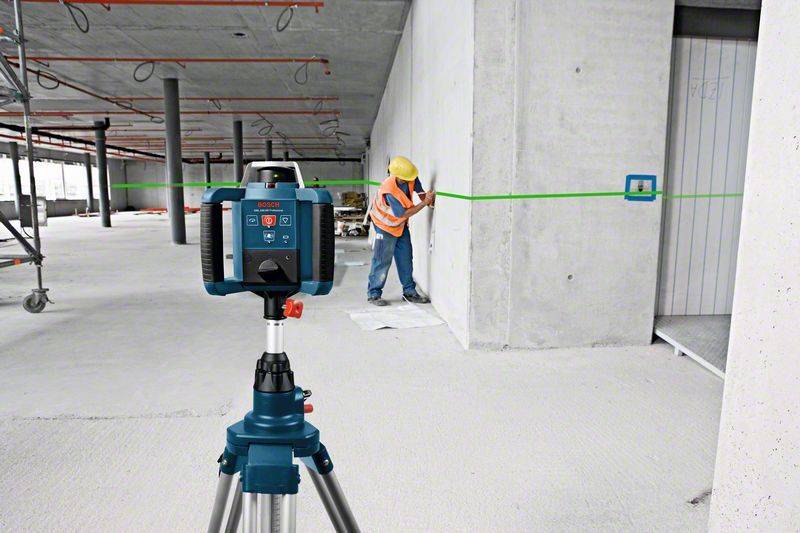

Горизонтальная плоскость отображается на стенах
Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.
При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.
Как пользоваться лазерным уровнем для укладки плитки на полу
Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.
Что может делать на стенах
Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:
- Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
- По той же методике можно проверить вертикальность углов.
- Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
- Получить перекрестие для укладки плитки на стену.
- Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
- Проверить вертикальность откосов на окнах или дверях.
- Отметить линию для прокладки электропроводки.
Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
Видео-уроки по работе с лазерным нивелиром (уровнем)
Виды
Существует несколько видов лазерных уровней. Каждый из них имеет свое предназначение, достоинства и недостатки.
Точечный
Данный вид самый простой. Разворот луча осуществляется в виде обыкновенной точки. Она очень четкая и может достигать 80 метров. Точечные уровни способны выдавать лучи в трех разных плоскостях.
Так как прибор работает на больших расстояниях его можно применять в помещениях с большой площадью. Данное устройство применяется для перенесении разметки с пола на потолок, определения места установки креплений под навесную мебель , бытовую технику, наклейки обоев.
Преимуществом является дальность и точность прибора, а так же не высокая стоимость. | Если вам понадобиться ровная линия, придется соединять точки. |
Линейный
Линейные уровни проецируют ровную линию, хотя некоторые модели могут показывать и 2 перпендикулярные линии, то есть кресты. Линии получаются путем рассеивания лазерного луча через призму. Дальность работы не более 30 м, чего вполне достаточно для большинства видов работ.
Линейные модели считаются многофункциональными. Их используют профессиональные строители для распределения мест постановки перегородок, при монтаже дверей, плиточных работах
Важной функцией для таких уровней является самовыравнивание
К основным достоинствам линейной модели относят длительную работу, большая зона охвата, минимальная погрешность и автовыравнивание. | К недостаткам относят высокую стоимость прибора. |

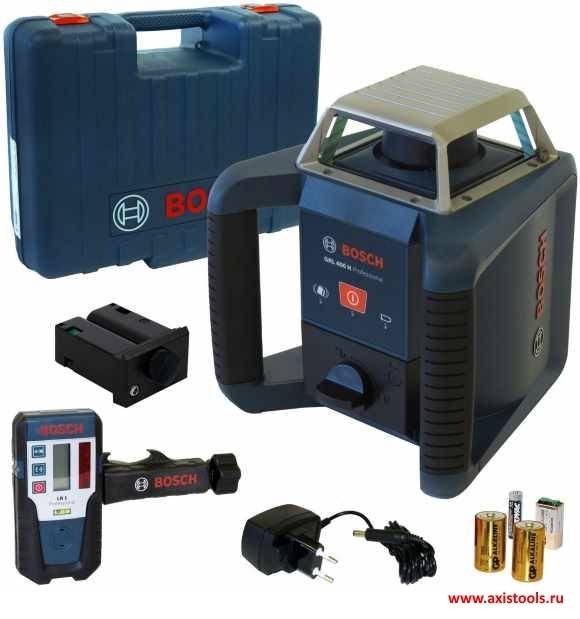

Ротационный
По принципу функционирования такой же, как и предыдущие, но в ротационных (их еще называют ротационный нивелир), диод зафиксирован на вращающемся роторе и находится поверх прибора. Вращаясь с высокой скоростью луч охватывает область в радиусе 360 градусов и строит сплошную линию на расстоянии до 400 метров.
К достоинствам ротационных лазеров относят высокую точность, большую дальность свечения. В некоторых моделях есть пульт ДУ. Точечные модели помогают определить расположение предмета на одном уровне на разных стенах.
Главными достоинствами точечных лазерных уровней считаются большая дальность и высокая точность. | К недостаткам относят необходимость вручную проводить линии между заданными точками. |
Лазерный нивелир на практике: несколько конкретных примеров использования
Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.
Выравниваем поверхность — вертикальная проекция
Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.
Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.
Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.
Применение при отделке кафельной плиткой — крестовая проекцияВключаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.
Построение наклонных плоскостейДалеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.
В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.
Клеим обои и прочие декоративные элементыИ для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.
Устанавливаем мебель и встраиваем бытовую техникуНеровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.
Монтаж перегородок и планировка помещенийИмея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.
Применение при осуществлении измеренийНепосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.
Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.
Как использовать оптический нивелир при строительстве фундамента
Чтобы знать, как эксплуатировать нивелир, следует придерживаться определенной последовательности действий. Алгоритм работ:
- Устанавливается изделие таким образом, чтобы отчётливо рассмотреть все углы основания в достаточно узком поле зрения (90° либо менее). Это даст возможность предотвратить ошибки в измерениях.
- С ассистентом, который удерживает рейку, «простреливаются» наружные углы и записывается их высота.
- Из высоты наивысшего угла вычитается высота других и записывается разница − это станет толщиной насыпного слоя.
- С помощью строительных материалов доводятся ло одинакового уровня все точки фундамента.
- Натягивается шнур по горизонтали, кладутся прокладки из стали между лежнем и основанием.
- Для грубой подгонки лежня к шнурку в требуемом месте кладутся подкладки.
Это основные рекомендации во время функционирования с устройством на различных стадиях возведения здания.
Устройство нивелиров: оптические и лазерные приборы
Оптические измерительные приспособления еще называют призменными. Подобные устройства состоят из двух частей. Первая из них выполняет функцию подставки, а вторая является основной и используется непосредственно для проведения измерительных манипуляций.
Знание конфигурации устройства позволит более ясно понять, как работает нивелир. Главной составляющей оптического приспособления считается труба, которая включает в себя систему линз. Благодаря последним появляется возможность увеличения объектов (в 20 и более раз).
При использовании оптического инструмента все измерительные действия выполняются вручную оператором. В корпус устройства интегрированы детали, с помощью которых производится определение уровня. Все оптические модели подразделяются на три класса в зависимости от точности:
Лазерные приборы чаще всего применяются в домашних условиях при выполнении ремонтных работ
- технические;
- точные;
- особо точные.
Приборы, входящие в первую группу, имеют маркировку от H-10 и выше. Точные модели идентифицируют по меткам от H-3 до H-9. Приспособления, относящиеся к последней группе, являются наиболее функциональными. Для таких приборов указаны границы в диапазоне от Н-0,5 до Н-2,5. Цифры, содержащиеся в маркировке, соответствуют величине погрешности, которую имеет устройство. Она измеряется в мм/км.
Принцип работы нивелира зависит от его типа и конфигурации. Например, более современные модели включают в себя светодиодный излучатель, посредством которого появляется лазерная проекция. Ее построение производится на плоскости, что позволяет выполнить любое необходимое измерение.
