Чертилка слесарная по металлу

Краткий обзор уловистой приманки

Начинающие рыболовы и более продвинутые мастера ищут полосатика самыми различными снастями и способами. Но приход зимнего сезона заставляет их менять свои летние предпочтения, подыскивая что-то более уникальное и функциональное. В большинстве случаев для зимней рыбалки применяют безнасадочные мормышки, которые демонстрируют хорошую уловистость при любых условиях.

Безмотылка чертик — это настоящий шедевр в рыболовной сфере, которая практически не имеет конкурентов в плане эффективности ловли окуня. Каждый поклонник рыбной ловли имеет в своем распоряжении такую мормышку, так как знает, насколько она полезна для зимнего сезона.

На чертика можно поймать не только окуня, но и многих других обитателей глубин, включая:

Однако полосатик реагирует на такое изобретение намного интенсивнее, чем остальные виды рыб, поэтому приманку часто называют «окуневой».

Внешне она представляет собой удлиненную каплеобразную мормышку, длиной около двух сантиметров, которая фиксируется к леске с помощью небольшого колечка, расположенного в верхней части приманки.

На другом конце установлен не классический крючок, а тройник с разноцветными бусинками. Сама приманка может быть окрашена в различные оттенки, соответственно — ее можно использовать для разных условий ловли.

Для рыбалки на безмотылку следует брать классическую мормышечную снасть, которую предварительно оснащают средним по жесткости кивком. Что касается лески, то здесь принято отдавать предпочтение качественным и надежным изделиям, сечением от 0,1 до 0,15 миллиметров.

Такие безнасадочные приманки могут обладать разным весом, размерами и формой, поэтому в арсенале опытных рыбаков всегда присутствует несколько приманок на любые случаи жизни.

В отличие от новичков, которые предпочитают покупать все в магазине, бывалые профессионалы практически всегда изготовляют мормышку чертик своими руками. На самом деле, выполнить такую задачу несложно, лишь бы было желание. А если еще найти специальные формы, то вы сможете вылить несколько десятков таких изделий, не потратив много сил, энергии, а главное — денег.

Особенности инструментов по металлу

В работе с металлическими заготовками требуется особый инструмент, которым можно будет выполнять углубленные разметки и проводить контуры на твердотельной поверхности. Обычная маркировка не всегда себя оправдывает, поэтому та же чертилка для работы с металлом или угольник слесарный выполняются из высокопрочных марок стали. Это же относится и к штангенциркулям. Присутствие в их составе стойких к износу рабочих наконечников обусловлено не только обеспечением возможности выполнения углубленной в основу разметки. Мягкие металлы подвержены деформации, из-за которой утрачивается нормативная точность. По этой причине изготовители инструмента применяют победитовые напайки и делают основу из сталей специальных марок.

В плане технологических приемов измерения данный инструмент в целом соответствует аналогам, предназначенным для дерева

В конструкционном отношении разметочный инструмент по металлу практически идентичен тем же циркулям и рейсмусам, но важно учитывать и другую особенность. Корпусная основа в части рукоятки, к примеру, может быть универсальной. Используя разные насадки, мастер применяет ее и в операциях с древесными материалами, и в работе с металлом

Например, рейсмусы во многих моделях допускают оснащение металлическими износостойкими кернами

Используя разные насадки, мастер применяет ее и в операциях с древесными материалами, и в работе с металлом. Например, рейсмусы во многих моделях допускают оснащение металлическими износостойкими кернами.

Кернение рисок

Сама по себе риска – это углубление, выполненное на поверхности заготовки или конструкции с помощью керна, то есть чертилкой по металлу. Данная операция служит как фиксирующая предварительно выполненную разметку. Казалось бы, зачем выполнять, по сути, деформацию материала, если можно маркировать те же контуры краской. Но, во-первых, керн создает углубление, которое не сотрется в отличие от наружного покрытия, а во-вторых, именно углубленные риски могут кроме пространственной насечки сразу сделать подготовку под сверление. Сам же керн – инструмент простой и неприхотливый в содержании. Как правило, он имеет стержневую основу, переходящую в конус с острием. Керн ориентируется по риске двумя пальцами, ставится перпендикулярно заданной точке и легко вбивается молотком. Таким образом, осуществляется кернение на металлических поверхностях.

являются наиболее простым инструментом для нанесения контура детали на поверхность заготовки и представляют собой стержень с заостренным концом рабочей части.

Изготавливают чертилки из инструментальных углеродистых сталей марок в двух вариантах: односторонние и двусторонние. Чертилки изготавливают длиной 100… 120 мм.

Рабочая часть чертилки закаливается на длине 20 … 30 мм до твердости HRC 58…60 и затачивается под углом 15…20°. Риски на поверхность детали наносят чертилкой, используя масштабную линейку, шаблон или образец.

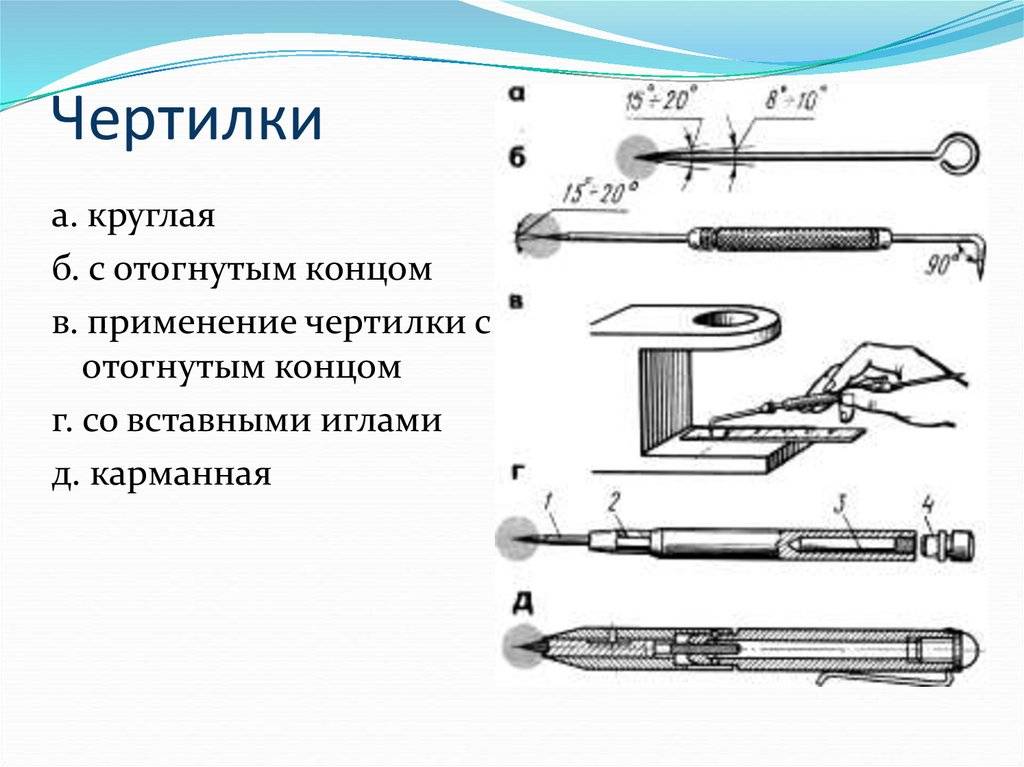

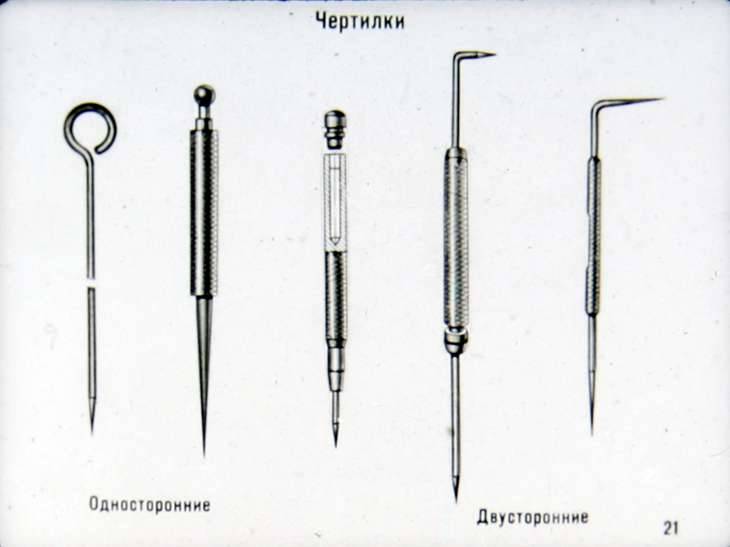

Чертилки (иглы) служат для нанесения линий (рисок) на размечаемую поверхность с помощью линейки, угольника или шаблона.

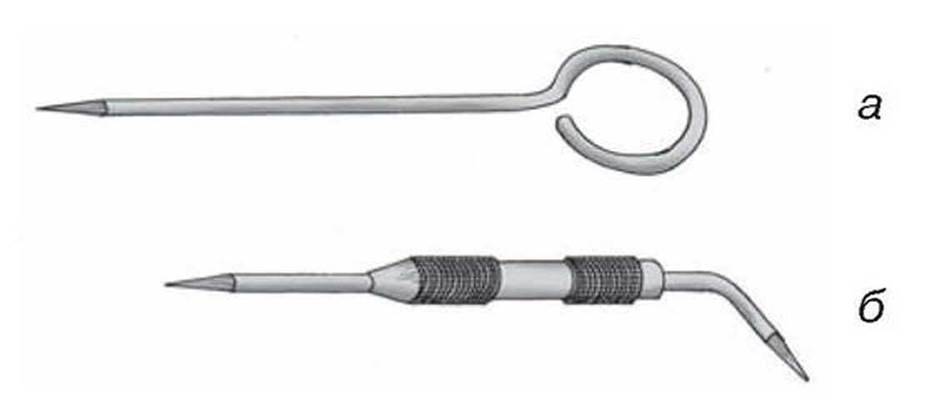

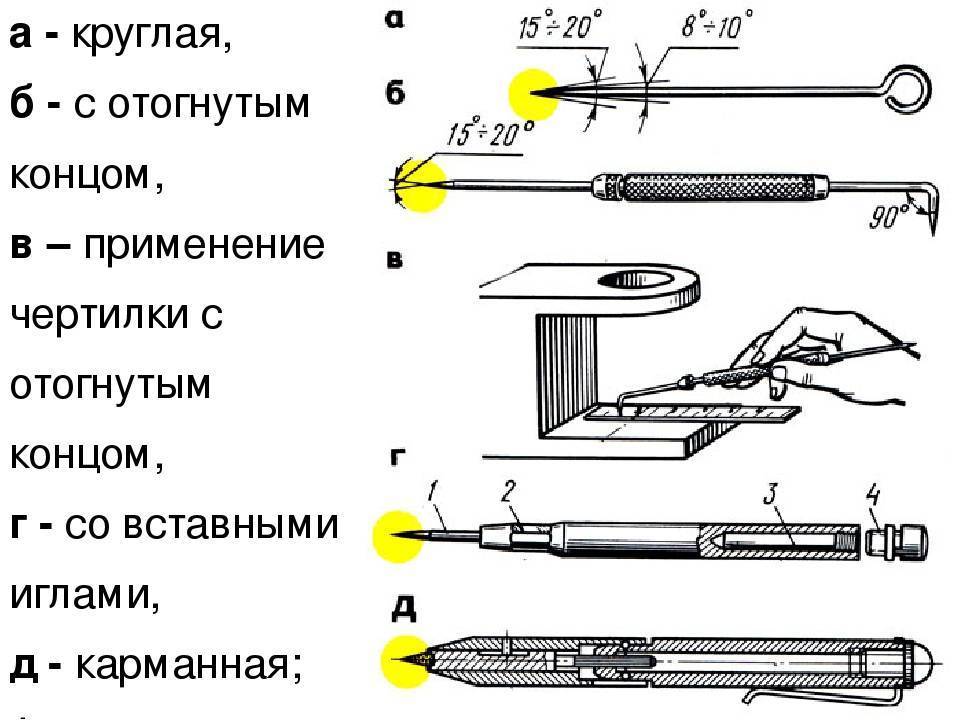

Рисунок 3.2.1.1 Чертилки (коллаж автора)

Для разметки на стальной, хорошо обработанной поверхности применяют чертилки из латуни; на алюминий риски наносят остро заточенным карандашом. Широко применяют четыре вида чертилок — круглую, с отогнутым концом, со вставной иглой и карманную.

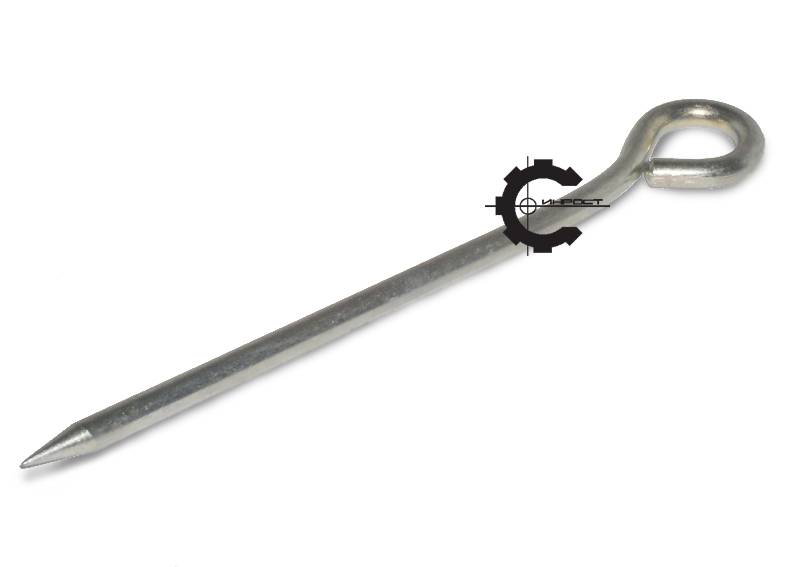

представляет собой стальной стержень длиной 150…200 мм и диаметром 4…5 мм, один конец которого закален ,на длине 20…30 мм и заострен под углом 15°, а другой согнут в кольцо диаметром 25…30 мм.

Чертилка с отогнутым концом

представляет собой заостренный с двух сторон стальной стержень, один конец которого отогнут под углом 90°. Средняя часть чертилки утолщена и для удобства на ней сделана накатка. Отогнутым концом наносят риски в труднодоступных местах.

Чертилка со вставной иглой

выполнена по типу часовых отверток; в качестве вставной иглы могут быть использованы стальные заточенные и закаленные стержни.

выполнена в виде карандаша с убирающимся острием. Корпус чертилки состоит из двух частей, вращающихся друг относительно друга на четырех шариках, которые при сборке вводятся через продольные пазы. Предусмотрен держатель для крепления чертилки в кармане работающего и для предотвращения скатывания с плиты. На рабочий наконечник напаян стержень из твердого сплава ВК6, заточенный на конус с углом 20 °.

Чертилки должны быть острозаточенными. Их коническая поверхность должна быть хорошо обработанной (гладкой), не царапать линейку, угольник. Чем острее рабочая часть чертилки, тем тоньше будет разметочная риска и тем, следовательно, выше точность разметки.

Затачивают чертилки на заточных станках. Чертилку берут левой рукой за середину, а правой рукой за конец, противоположный затачиваемому. Выдерживая постоянный угол наклона относительно абразивного круга, с легким нажимом прикладывают чертилку конусом к вращающемуся кругу, равномерно вращая ее пальцами правой руки. Во избежание отпуска острие чертилки периодически охлаждают в жидкости.

Особенности инструментов по дереву

Плотницкие и столярные операции с древесиной отличаются от слесарных менее жесткими требованиями к характеристикам применяемого инструмента. Измерительные приспособления могут быть и металлическими, и деревянными, и полимерными — из современного технологичного материала. В стандартных плотницких наборах разметочный инструмент по дереву может быть представлен линейками, рулетками и другими приспособлениями для выполнения измерительных мероприятий. Специально для окружностей используют также геометрические циркули необходимого размера. Для эффективной фиксации отклонений используют угольник. Это небольшое устройство, обычно представленное в виде перпендикуляра, позволяющее оценить корректность выдержки положения конструкции по вертикали.

Крабовые Ручки ♋ Almois Jobbing Official

Имелась в стратегическом запасе небольшая кучка обломков свёрл преимущественно трёх-миллиметрового диаметра. И вот, возникла на досуге парочка идей, что с ними можно сделать. Например, усовершенствовать с их помощью имевшееся под рукой шило, которое использовалось по совместительству и как кернер, и как чертилка (она же чертяга, она же разметочный кернер).

Нужно заточить свёрла на нужную остроту и вставить в подходящие рукоятки. Как это было и что в итоге вышло в этом видео:

Для тех, кому неохота смотреть 10 минут всякие неудачные потуги и мелкие подробности, имеем сокращённый вариант, без комментирования и на 4.5 минуты: .

Самая глупая возня вышла с попыткой расточить цанговый зажим хорошей грушевидной рукоятки с 2.5 мм на 3.0 мм,

ибо 2.5-мм сломанного сверла в наличие не нашлось и очень хотелось изобрести 10+1 способ расточки без использования специализированного бора-сверла. В итоге, последняя попытка заточить сам этот обломок сверла на сверло-развёртку привела к стачиванию до меньшего диаметра самого сверла, в результате чего оно стало идеально подходить к патрону-зажиму, после чего оно и было заточено с другой стороны на шило.

Заточка всех свёрл производилась об шлифовальный диск включённой болгарки, а само сверло вставлено в бормашину (оная самодельная — просто моторчик с цанговым патроном):

Направления вращения сверла и диска — в противоход.

В итоге имеем:

Рукоятка для шила — отличная, советская, хорошей профессиональной формы, от какого-то непонятного, кажется малярного инструмента.

Рукоятка для чертилки — корпус старой плохой (хотя форма корпуса очень удобно лежит в руке) авторучки. Лучше использовать железный корпус, если есть. А то тут пришлось для укрепления Поксипола в головку добавить, а это уже делает наконечник невытаскиваемым, что затруднит его заточку в будущем.

С кернером по идее всё просто — можно просто заточить какой-нибудь стальной стержень и закалить его кончик. Но… хотелось использовать сверло, попробовать получится ли так, попридумывать технологии «как это сделать», помучиться/размяться. Поэтому в стержне с торца было просверлено отверстие 3 мм в диаметре, 1 см в длину, и, между прочим, здорово получилось.

Углы заточки получились такие:

Тут можно поспорить и/или пофилософствовать на тему какие должны быть эти углы. В одном месте Сети написано, что у кернера угол должен быть 100-120°, в другом (особенно у автоматических) — 45-60°. Про чертилку в одном месте написано, что должно быть 8-15° (а на фотках при этом 40-45°), в другом — 15-20° до 50°.

Помнится, на уроках труда в школе были чертилки в виде проволоки, загнутой в кольцо с одной стороны, и с очень острой заточкой, как у шила, с другой. Так вот я, например, никогда не мог разглядеть рисок с этих чертилок — слишком уж они тонкие получаются и сливаются с царапинами на металле. По моему опыту, вот именно таким остриём в 45° наиболее яркие риски получаются, а также им легко просто рисовать и даже писать на железе.

Поделиться ссылкой на эту страницу в:

Нанесение параллельных рисок при помощи линейки и циркуля

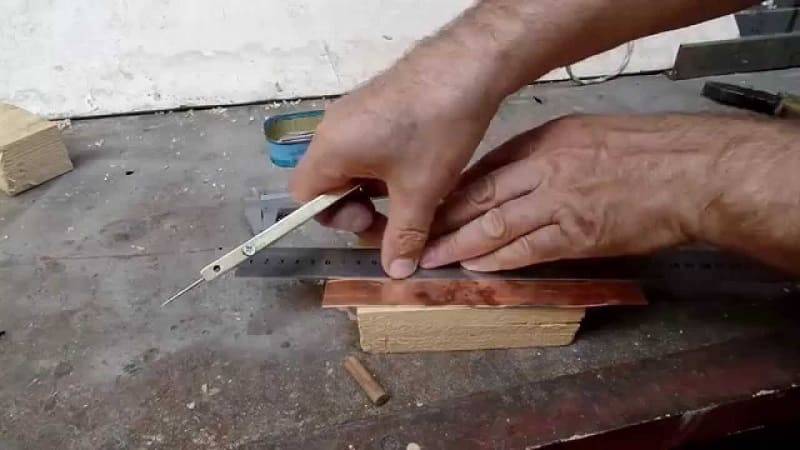

На подготовленной поверхности заготовки чертилкой при помощи линейки проводят произвольную линию (риску) АБ.

Нанесение параллельных рисок при помощи линейки и циркуля

а — проведение дуг;  б — проведение касательной ВГ к дугам.

Отступив от концов линии АБ на 10 — 15 мм, делают на ней кернером два углубления О и О₁. Заданным раствором циркуля (в нашем примере 30 мм) устанавливают ножку в углубление О и чертят одну дугу, а из углубления О₁ другую дугу.

Касательно к обеим дугам по линейке проводят чертилкой риску ВГ, которая будет параллельна ранее проведенной риске — АБ. Параллельность рисок проверяют линейкой. Расстояние между рисками в любых точках должно быть одинаково (30 мм).

Вопросы

1. Какие линии параллельны между собой?
2. Как провести риску параллельно ровной кромке заготовки, пользуясь линейкой и циркулем, если расстояние между кромкой и риской 40 мм?
3. Как проверяют параллельность рисок?

Упражнения

1. Проведите параллельные риски при помощи линейки и циркуля на расстоянии 20 мм, 40 мм, 65 мм.
2. В прямоугольнике со сторонами 60 и 130 мм проведите горизонтальную и вертикальную осевые линии, пользуясь линейкой и циркулем. Определите, какие линии параллельны.

Разметка сопряжением пересекающихся прямых дугой окружности

При пересечении двух прямых образуется угол; поэтому рассмотрим разметку сопряжением сторон разных углов. На рисунке ниже показаны сопряжения прямого, острого и тупого углов. Сопряжения сторон углов а — прямого; б — острого; в — тупого. Построение сводится к нахождению центра дуги, которая касалась бы обеих сторон угла. Пусть радиус R дуги (сопряжения) окружности равен 40…

Нанесение взаимно перпендикулярных рисок

Перпендикуляр (рисунок ниже) — это прямая линия, составляющая прямой угол с другой прямой или плоскостью. Перпендикуляры к прямой (а) и плоскости (б) При нарезании метчиком резьбы в отверстии метчик ставят перпендикулярно к поверхности детали (рисунок ниже).   Перпендикулярность метчика к нарезаемому отверстию детали Перед сверлением глубоких отверстий в деталях необходимо проверить перпендикулярность сверла, установленного в…

Построение углов при помощи транспортира

С ученическим транспортиром вы уже работали. Пользуясь им, можно построить любой угол. Вспомним построение угла 45°, которое часто встречается при разметке:    Построение угла 45° при помощи транспортира На подготовленной поверхности заготовки проводят прямую риску АБ. Отмечают на этой риске точку и делают кернером метку О. Прикладывают к риске транспортир так, чтобы его начальная точка…

Разметка заготовок (повторение)

Разметку выполняют не спеша, аккуратно на разметочной плите. Рабочее место разметчика должно быть хорошо освещено. Перед разметкой изучают (читают) чертеж и определяют основные размеры детали (длину, ширину, высоту). У заготовки должен быть припуск на обработку. Проверяют заготовку на обрабатываемость пробным опиливанием, резанием или гибкой. Заготовка должна быть чистой, не иметь заусенцев и наплывов (если это…

Изготовление собственными руками

Домашний умелец не ограниченный жёсткими производственными регламентами и требованиями. Он вправе сделать чертилку слесарную по металлу для себя из желаемого материала, необходимого размера, формы. Квалифицированные мастера, даже на больших фирмах, где имеется возможность пользоваться фабричным изделием полагают, что выполненная собственными руками модель лучше. Рукодельная чертилка предусматривает частные характерности работника, характерности совершения операций. Удобная рукоять уютнее в работе, потому как часто необходимо прикладывать большие усилия при нанесении маркировки.

Вариантов множество, к примеру:

1. Слесарный инструмент: напильник, метчик, сверла из инструментальной стали, керн.
2. Деталь из очень прочного сплава: клапаны, валы, иглы, спицы.
3. Сверла, буры с победитовой напайкой.

Технологии производства дома предполагают наличие нужного инструмента, опытов работы. Решить, как выполнить собственными руками чертилку в этом случае, это выбор мастера. Среди наиболее распространенных вариантов отмечают такие:

• заточка удобной детали по чертежам;
• изготовление держателя для чертилки со сменными иглами;
• сварная конструкция из рукояти и режущего острия.

Во время работы с абразивным инструментом необходимо не забывать, что непозволительно нагревать заготовку. Возникновение окалины на поверхности — брак. Минимум 0,5 мм металла следует удалить в данном случае. Используются охлаждающие жидкости и щадящий режим обработки.

Хорошим решение для производства собственными руками чертилки будет применение швейных игл. Для их изготовления берется очень прочная углеродистая сталь. Сделав ручку, можно из древесины или остальных материалов, вставляют зажимной механизм для иглы. Заранее ее делают короче до необходимого размера. Еще легче применять швейные иглы можно сняв шток с поломанной машинки.

Совсем иной, сегодняшний подход к решению проблемы рекомендуют находчивые умельцы. В сети можно выбрать набор электронной чертилки. Работает она по принципу дуговой гравировки

Для реализации идеи важно знать принципы электробытовой техники, опыты работы с устройствами. Хотя напряжение питание маленькое, подойдёт даже шнур от компьютерного порта USB, нужно выполнять технику безопасности

Для производства чертилки с твердосплавной напайкой необходим алмазный круг. Обыкновенный абразивный материал не управится с задачей, его можно лищь подпортить. При заточке инструмент не боится перегрева, но все равно температуру следует контролировать. В большинстве случаев крепится победит на латунном припое, который может расплавиться. Умно воспользоваться услугами специалистов заточки. В домашних условиях чертилка с твердосплавной насадкой может послужить долгое время после одной заточки.

https://youtube.com/watch?v=w5CNDNyEb0g

Какой бы вариант изготовления не подобрал домашний мастер, он должен понимать, что работа стоит данных усилий. Разметка на металле при помощи слесарной чертилки качественнее, точнее, чем подобная процедура с применением маркера, карандаша или мела.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Чертилка слесарная по металлу

Разметка детали — важнейшая операция в технологический цепочки производства. В зависимости от требований по точности, читаемости линий на поверхности выбирается способ их нанесения. Карандаш, мел, маркер удобны в работе. Не нужно прилагать усилий во время разметки. Однако эти методы недостаточно эффективны во многих случаях. Линии слишком широкие, легко удаляются в процессе работы и плохо видны во время обработки. Оптимальным инструментом для качественной разметки считается слесарная чертилка по металлу. Линии хорошо видны, их невозможно стереть. Тонкий контур позволяет изготавливать детали высокой точности.

Описание инструмента

Отечественные производители долгие годы опирались в производстве на строгие правила, регламентируемые в законодательных актах. Так чертилка по металлу разметочная ГОСТ 24473-80 должна соответствовать указанным в документе размерам и характеристикам. Допускались до производства следующие виды инструмента:

• односторонняя;
• двусторонняя;
• односторонняя с рукояткой;
• двусторонняя с рукояткой.

Оговаривался и материал изготовления. Чертилка могла быть цельной из углеродистой стали, либо с твердосплавной напайкой. В качестве режущего элемента иногда применялись сменные иглы. Изготавливают инструмент из стали марок У10, У12. У таких моделей есть свои плюсы и минусы. К недостаткам можно отнести быстрый износ острия. Преимуществом является возможность заточить приспособление на любом абразивном оборудовании. К тому же стальной образец дешев. Дороже обойдется слесарная чертилка по металлу с победитовым наконечником.

Срок ее службы многократно дольше, она не боится окалины, пыли, грязи на поверхности. Для заточки необходим специальный алмазный круг.

Скачать ГОСТ 24473-80

Изготовление своими руками

Домашний мастер не ограничен жесткими производственными регламентами и требованиями. Он вправе сделать чертилку слесарную по металлу для себя из желаемого материала, нужного размера, формы. Опытные мастера, даже на крупных предприятиях, где есть возможность пользоваться заводским изделием считают, что сделанная своими руками модель лучше. Самодельная чертилка учитывает индивидуальные особенности работника, особенности выполнения операций. Удобная рукоятка комфортнее в работе, поскольку часто приходится прикладывать значительные усилия при нанесении разметки.

Решив, что инструмент необходим, встает вопрос — из чего сделать слесарную чертилку, чтобы она была удобная и прослужила долго?

Вариантов много, например:

1. Слесарный инструмент: напильник, метчик, сверла из инструментальной стали, керн.
2. Деталь из высокопрочного сплава: клапаны, валы, иглы, спицы.
3. Сверла, буры с победитовой напайкой.

Технологии производства в домашних условиях предполагают наличие необходимого инструмента, навыков работы. Решить, как сделать своими руками чертилку в данном случае, это выбор мастера. Среди наиболее популярных способов отмечают следующие:

• заточка удобной детали по чертежам;
• изготовление держателя для чертилки со сменными иглами;
• сварная конструкция из рукоятки и режущего острия.

При работе с абразивным инструментом следует помнить, что недопустимо перегревать заготовку. Появление окалины на поверхности — брак. Минимум 0,5 мм металла следует удалить в этом случае. Применяются охлаждающие жидкости и щадящий режим обработки.

Хорошим решение для изготовления своими руками чертилки будет использование швейных игл. Для их производства берется высокопрочная углеродистая сталь. Сделав рукоятку, можно из дерева или других материалов, вставляют зажимной механизм для иглы. Предварительно ее укорачивают до нужного размера. Еще проще использовать швейные иглы можно сняв шток с неисправной машинки.

Совершенно иной, современный подход к решению проблемы предлагают смекалистые умельцы. В сети можно приобрести набор электронной чертилки. Работает она по принципу дуговой гравировки. Для реализации идеи необходимо знать принципы электротехники, навыки работы с приборами. Хотя напряжение питание небольшое, подойдет даже шнур от компьютерного порта USB, следует соблюдать технику безопасности.

Разметочный циркуль и чертилка по металлу своими руками

Здравствуйте, уважаемые читатели и самоделкины!При изготовлении различных металлических деталей очень часто требуется циркуль. А если поверхность заготовки загрязнена, то разметку на ней лучше выполнять чертилкой по металлу.

В данной статье Виктор Никитин, автор YouTube канала «РОТОРКОР» расскажет Вам, как он сделал разметочный циркуль.

При относительной простоте этих инструментов, потребуется небольшой объем сварочных работ.

Материалы. — Старые метчики— Барашковые винты М8— Стальной квадрат, лист— Машинное масло, наждачная бумага.

Инструменты, использованные автором.— Болгарка, отрезной и зачистной диски— Шуруповерт, сверла по металлу,метчик, напильник— Ленточный шлифовальный станок— Сварочный полуавтомат, сварочная маска— Тиски, струбцины, керн, молоток, разводной ключ— Линейка, угольник, маркер.

Процесс изготовления. Итак, в качестве наконечников послужат старые метчики М6.

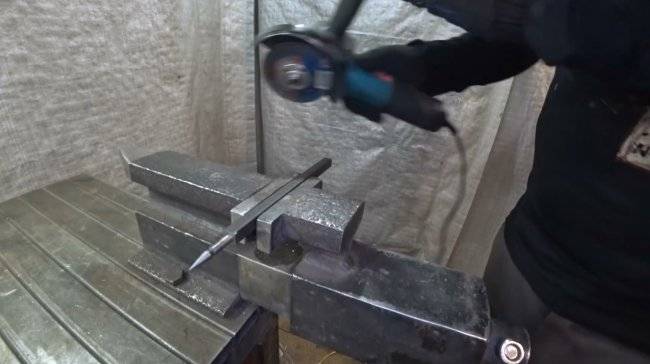

Штанги для циркуля мастер вырезает одинаковой длины из стального квадрата 15X15 мм. Для этого обе заготовки одновременно фиксируются в тисках, и отрезаются болгаркой.

Торцы деталей выравниваются при помощи ленточного шлифовального станка.

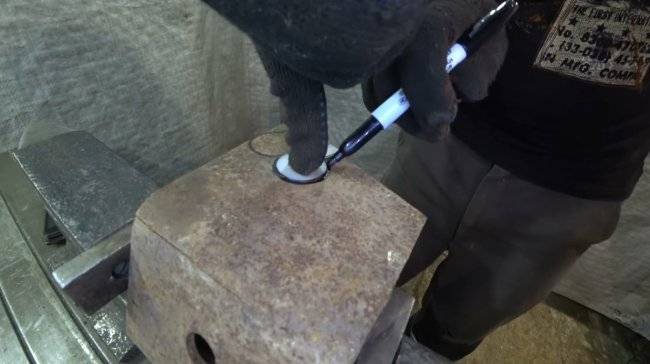

На одном из концов обеих заготовок размечается и кернится центр.

Сверло диаметром 4,5 мм фиксируется в тисках, а сама заготовка — в патроне шуруповерта. Таким образом, вращая заготовку относительно сверла, мастер получает отверстие, соосное детали.

Похожая методика была описана в следующей статье, такой прием использовался для сверления центрального отверстия в валу электродвигателя.

В полученном отверстии, с помощью метчика, нарезается резьба М6.

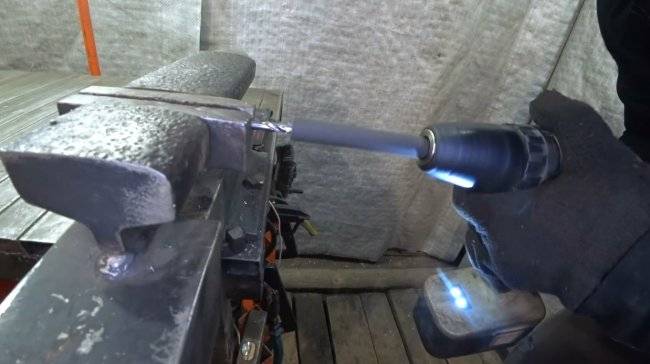

Метчик фиксируется режущей частью в патроне шуруповерта.

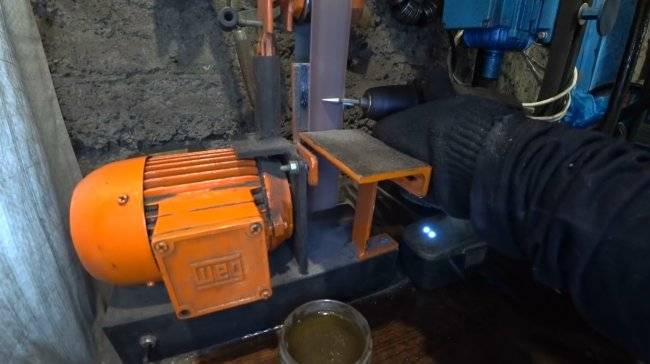

С помощью ленточного шлифовального станка производится заточка хвостовиков метчиков. Во время этого процесса необходимо периодически охлаждать деталь в воде, чтобы не перегреть ее.

В итоге получаются вот такие наконечники с острыми конусами.

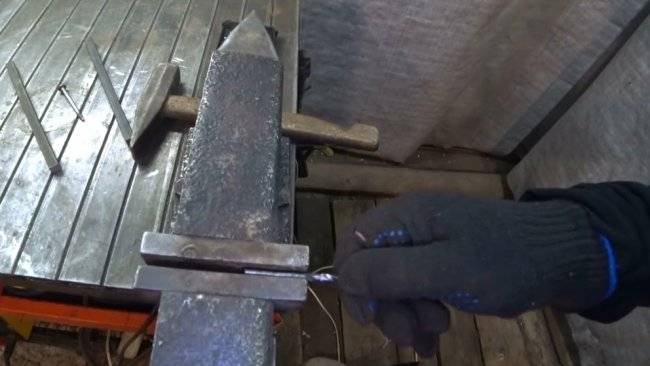

Теперь, зафиксировав наконечник в тисках, на него навинчивается штанга.

На обоих хвостовиках штанг мастер формирует своеобразные ступеньки, на половину толщины профиля (7 мм).

Вот так выглядят хвостовики после обработки.

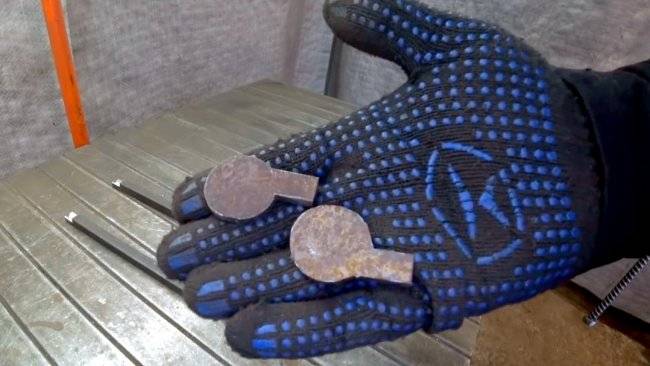

Детали для шарнира мастер изготавливает из стальной пластины 8 мм толщиной. С помощью шаблона на ней размечаются контуры деталей, и вырезаются болгаркой.

Части шарнира привариваются к полученным ступенькам на хвостовиках.

Сварочные швы зачищаются лепестковым диском, а поверхности выравниваются напильником.

Теперь в круглых площадках шарнира нужно просверлить сквозные отверстия под болт М8

Важно учесть, что в одной детали отверстие будет диаметром 8 мм, а во втором нужно будет нарезать резьбу М8.Соответственно, второе отверстие делается сверлом по металлу диаметром 6,7-6,8 мм. При сверлении автор использует машинное масло в качестве смазки

Теперь в отверстии нарезается резьба М8.

Лишнего винта М8 с барашковой головкой у мастера не нашлось, поэтому он позаимствовал такой винт у ручного фрезера.Именно этот винт и будет фиксировать нужное положение штанг циркуля.

Циркуль почти готов, и мастеру захотелось сделать простую чертилку по металлу из тех же материалов.Стальной квадрат для рукоятки отрезается по необходимой длине.

Аналогичным способом в его торце сверлится отверстие, и нарезается резьба М6.

Затем затачивается хвостовик метчика, и вкручивается в рукоятку.

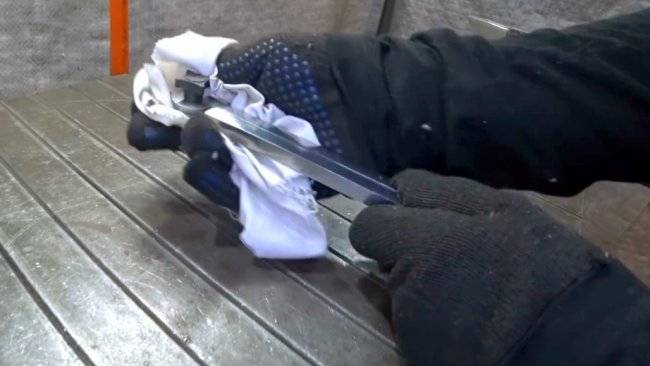

Оба изделия проходят шлифовку и полировку поверхностей.

Конечно, после этого нужно будет выполнить воронение для защиты изделий от коррозии. Про надежный химический способ воронения стали было подробно рассказано в недавней статье.

В итоге вот такие красивые и солидные инструменты получились у Виктора.

Как и ожидалось, циркуль справляется со своей задачей отлично.

Вот такие два полезных разметочных инструмента можно сделать практически из металлолома.

Благодарю автора за рекомендации по изготовлению разметочного циркуля по металлу.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Добавление черных областей

Шаг 1

Как только вы закончите все светлые и средние тона вашей работы — приступайте к черным. Как ранее было сказано, их лучше всего накладывать при помощи плотной, округлой штриховки. Возможно вам понадобится два черных карандаша на данном этапе, потому что, как вы можете сами убедиться, сильное давление очень быстро затупляет карандаш. Особенно полезно иметь второй, остро заточенный карандаш, если нужно прорисовать тонкие линии или узкие детали.

Шаг 2

Под решеткой расположена черная область, и чтобы показать переход от этой области нам потребуется остро заточенный карандаш 7В, которым нужно будет выполнить поперечную штриховку узких областей изображения. Эти области становятся все более вытянутыми по направлению к бамперу, если двигаься к правому нижнему углу изображения. Кроме того, темные тона могут быть выполнены при помощи карандаша 6В.

Инструмент применяемый при разметке

Разметка необходима для того, чтобы с наименьшим количеством отходов получить деталь требуемых размеров. Разметка помогает произвести расчеты точных контуров. С помощью инструментов для разметки обозначаются точки, линии и изгибы для вырезания, сверления, долбления, строгания. При этом необходимо также учитывать, из какой древесины делается заготовка.Малка

Малка – инструмент для измерения угла по образцу и перенесения его на заготовку. Малка представляет собой колодку и линейку, которые соединены шарниром.

Уровень

Уровень предназначен для проверки горизонтального или вертикального расположения строительных конструкций. Уровень представляет собой корпус с ампулой, в которой находится подкрашенная жидкость (спирт).

В жидкости имеется пузырек воздуха, который согласно законам физики всегда стремиться быть в самой верхней точке. Обязательно следует отрегулировать уровень таким образом, чтобы пузырек воздуха находился против отметки на трубочке, когда уровень располагается строго горизонтально.

Циркуль

Циркуль используется для того, чтобы чертить круговые метки, а также чтобы переносить размеры с чертежа или шаблона на заготовки.

Нутромер

Нутромер имеет то же применение, что и циркуль, только для внутренних замеров.

Отволока

Отволока применяется для нанесения разметки на край доски. Отволока представляет собой брусок (как правило деревянный) длиной 400 мм и на расстоянии одной трети от края – выступ. В выступе находится острый штырь или гвоздь, острием которого наносится линии.

Скоба

Скоба предназначена для нанесения разметки при ручной зарезке шипов и проушин. Скоба представляет собой деревянный брусок, в котором имеется выборка, на расстоянии одной трети от края выбрана четверть. Обозначение наносится острием гвоздей, вбитых в выбранную четверть через определенный отрезок.

Рейсмус

Рейсмус предназначен для нанесения меток, которые идут параллельно одной из сторон заготовки. Рейсмус изготавливается из деревянной колодки, в которую через два отверстия вставлены два бруска, на конце которых имеется острая шпилька, которая и наносит риски.

При использовании рейсмуса конец бруска выпускается за колодку, устанавливается необходимое расстояние от кромки бруска до намеченной линии, затем шпилькой наносят метки.

Уровень с отвесом

Уровень с отвесом помогает проверить вертикальное положение заготовок. На самом деле это равносторонний треугольник, к вершине которого прикреплен отвес.

Угольник – центроискатель

Угольник – центроискатель– это угольник, к которому присоединена линейка. В верхнем углу угольник скреплен планкой. Ля того, чтобы правильно установить линейку, необходимо установить ее в середине скрепляющей планки таким образом, чтобы она делила прямой угол угольника пополам.

Если необходимо найти центр заготовки в форме цилиндра, ее кладут на угольник и с помощью линейки проводят две пересекающиеся линии, которые одновременно будут являться диаметрами цилиндрической заготовки. Точка пересечения этих линий будет центром цилиндрической заготовки.

Рулетка

Рулетка используется для линейных измерений и для приблизительной разметки длинных заготовок. Рулетка представляет собой измерительную ленту длиной о 1 до 100 м, которая размещается в свернутом виде в пластмассовом или металлическом футляре.

Угольник

Угольник используется для проверки и установки прямоугольности строительных заготовок. Угольник представляет собой основание, на котором под прямым углом прикреплена линейка с делениями.

Метр – рулетка

Метр – рулетка предназначена для того, чтобы делать более точные измерения заготовок небольшой длины – до 2 метров.

Ерунок

Ерунок изготовлен из колодки, в которую вставляется металлическая или деревянная линейка по углом 45°. Ерунок используется для быстрого измерения и разметки углов величиной 135 и 45°.

Складной метр

Складной метр – это не что иное, как соединенные шаровидные линейки. При помощи складного метра измеряют заготовки и готовые изделия небольшой длины
