Чертеж пружины сжатия, растяжения, кручения

ЧЕРТЕЖИ ПРУЖИН

Пружины применяются в технике для соз­дания определенных усилий в заданном направ­лении. На рис. 545, 546. 549 показаны примеры применения пружин в различных устройствах. Цилиндрическая винтовая пружина сжатия 5

(рис. 545, а), поджатая резьбовой втулкой3, оказывает на клапан2 усилие, прижимая его резиновой прокладкой4 к торцу цилиндри­ческого выступа корпуса 1 и перекрывая доступ рабочей среды.

На рис. 545, б показана пластинчатая пружи­на изгиба 1, удерживающая собачку 2

в задан­ном положении, препятствующем повороту храпового колеса3 против часовой стрелки. В этих случаях для перемещения детали3 в направлении, указанном стрелкой, необходимо приложить усилие, превышающее давление пружины.

Правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401—68 (СТ СЭВ 285—76, СТ СЭВ 1185—78). Рассмот­рим основные правила выполнения чертежей пружин на примере изображения цилиндричес­ких винтовых пружин сжатия, как наиболее часто применяемых.

Пружины на чертежах вычерчивают условно. На изображениях цилиндрических винтовых пружин участки синусоид, в которые проеци­руются витки пружины, заменяют параллель­ными прямыми линиями, касательными к сече­ниям витков (рис. 546, 548). На сборочных чер­тежах и чертежах общих видов допускается изображать пружину сечениями витков (рис. 547). При этом контуры деталей, находящихся за пружиной, изображают видимыми лишь до центровых линий сечений витков.

Если пружина имеет более четырех витков, то с каждого конца пружины изображают лишь один- два витка, не считая опорных, и через центры сечений витков проводят осевые линии по всей длине пружины (см. рис. 545, а).

Чтобы получить на пружине плоские опорные поверхности, крайние витки пружины поджи­мают (примерно на три четверти витка и пришлифовывают. Поджатые витки пружины не считают рабочими. Поэтому полное число вит­ковп1 равно числу рабочих витковn +1,5.На рис. 548 показано изображение пружины, у которой поджато и прошлифовано 3 /4 витка. Здесь изображен один из опорных витков и два рабочих витка. Построение начинают с проведе­ния осевых линий, проходящих через центры сечений витков пружины (рис. 548,а). Затем на левой осевой линии проводят окружность, диа­метрd которой равен диаметру проволоки, из которой изготовлена пружина. Окружность в данном случае касается горизонтальной пря­мой, на которую опирается пружина. Далее проводят полуокружность из центра, располо­женного в пересечении правой оси с той же горизонтальной прямой. Для построения каж­дого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка — будет располагаться напротив середины расстояния между витка­ми, построенными слева.

Проведя касательные к окружности, полу­чают изображение пружины в разрезе, т. е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изобра­жения передних половин витков также прово­дят касательные к окружностям, но с подъемом вправо. Для построения передней .четверти опорного витка касательную к полуокружности проводят так, чтобы она одновременно касалась левой окружности в нижней ее части (рис. 548,6).

Если на чертеже диаметр сечения проволоки или толщина заготовки, из которой изготовлена пружина, равны или меньше 2 мм, то пружину изображают линиями толщиной 0,6. 1,5 мм (рис. 549).

На рабочих чертежах изображения винто­вых пружин располагают так, чтобы ось имела горизонтальное положение. Пружины изобра­жают с правой навивкой, а действительное на­правление навивки указывают в технических требованиях. Для пружин с контролируемыми силовыми параметрами на чертеже выполняют диаграмму механической характеристики пру­жины, показывая зависимость между нагрузкой на пружину (р1

,р2, р3 ) и ее деформацией(H, Н2 иHз) . Пример выполнения рабочего чертежа пружины приведен на рис. 550. На учебных чертежах диаграмму не вычерчивают.

Длину L

развернутой пружины определяют по

формуле

, гдеDcp — сред­ний диаметр пружины. Какой из диаметров пружины следует указывать в технических тре­бованиях (диаметр стержня Dc или диаметр гильзы Dr), решают в зависимости от того, ка­кой из этих, размеров является контролиру­емым.

Расчёт

При изготовлении пружин первым делом производят расчёт. Если сделать вычисления неверно, элемент не будет справляться с нагрузкой или преждевременно выйдет из строя.

Для расчёта используют следующие значения:

1. наибольший крутящий момент;
2. угол закручивания;
3. диаметр проволоки и пружины;
4. прочность материала – номинальная и предельная.

Самостоятельный расчёт пружин кручения, если вы не инженер, проводить не стоит – слишком велика вероятность ошибки. Но для облегчения расчётных работ на вебсайтах можно найти специальные калькуляторы.

Чаще всего для изготовления пружин используют типовые проекты, чертежи для которых уже имеются, но, если необходимо сделать партию по индивидуальному заказу, в дело вступают специалисты и разрабатывают новую документацию.

Чертёж пружины кручения включает в себя следующую информацию:

• направление навивки (в технических требованиях);
• зависимость нагрузки от деформации и наоборот;
• величину твёрдости (для изделий с дальнейшей термической обработкой).

Если количество витков более 4, то возможно неполное их отображение на чертежах, вся необходимая информация в сопровождающей документации и технических требованиях.

Отображение технических параметров пружины на чертеже

Провести обозначение на чертеже можно при применении самых различных способов. Важным моментом назовем то, что применяемые стандарты указываются в ГОСТ 2.401-68. Применяемая схема и установленные стандарты определяют следующие моменты:

1. Все типы изделий должны отображаться исключительно в освобожденном состоянии. Оно характеризуется тем, что на проволоку не оказывается давления со стороны внешней среды.
2. Стоит учитывать, что для всех изделий проводится создание дополнительной записки, в которой указываются все основные технологические особенности.

Выделяют довольно большое количество различных параметров, которые имеют важное значение. Примером можно назвать количество витков, коэффициент жесткости и многое другое

https://youtube.com/watch?v=QknIVown1c8

Технология холодной навивки без закалки

Сначала необходимо сделать подготовительные операции. Перед тем, как из проволоки навивать заготовку, ее подвергают процедуре патентирования. Она заключается в нагреве материала до температуры пластичности. Такая операция готовит проволоку к предстоящему изменению формы.

В ходе операции навивки должны быть выдержаны следующие параметры:

• Внешний диаметр изделия (для некоторых деталей нормируется внутренний диаметр).
• Число витков.
• Шаг навивки.
• Общая длина детали с учетом последующих операций.
• Соблюдение геометрии концевых витков.

Холодная навивка без отпуска

Далее проводится стачивание концевых витков до плоского состояния. Это необходимо сделать для обеспечения качественного упора в другие детали конструкции, предотвращения их разрушения и выскальзывания пружины.

Следующий этап технологического процесса — термообработка. Холодная навивка пружин предусматривает только отпуск при низких температурах. Он позволяет усилить упругость и снять механические напряжения, возникшие в ходе навивки.

После термообработки необходимо сделать испытательные и контрольные операции.

Чертеж пружины растяжения

Деталь, которая предназначена для растяжения, характеризуется своими определенными особенностями. Она также встречается довольно часто, однако особые свойства также отражаются на схематическом отображении. Рассматриваемые пружины растяжения изображаются следующим образом:

В свободном состоянии все витки находятся рядом, зазора нет. Этот момент во многом определяет сложности при отображении изделия.
Шаг в рассматриваемом случае равен ширине проволоки.
Все витки, кроме крайних, которые предназначены для зацепления, при эксплуатации находятся в работе.
На документе изображаются в развернутом виде кольца зацепа

Они являются важной частью механизма растяжения, предназначены для фиксации.

Как и в предыдущем случае, в рассматриваемом проводится отображение основных размеров кроме шага. Примером можно назвать наружный и внутренний диаметр, а также длину в свободном состоянии.

Производство пружин в Санкт-Петербурге

Сланцевский завод пружин специализируется на изготовлении пружин растяжения, сжатия, кручения и других видов аналогичных изделий. В ассортименте производимой продукции большой объем типовых изделий разных классов и назначения. Также специалисты выполняют расчет и изготовление пружин по чертежам заказчика. Для производства используются современные материалы и оборудование, что позволяет изготовить пружину под заказ вне зависимости от сложности конструкции и планируемых условий эксплуатации.

Чтобы заказать изготовление пружин кручения по чертежу, оставьте заявку, указав следующие данные:

• тип пружины;
• габаритные размеры изделия;
• вид материала;
• твердость и упругость изделия после термической обработки;
• необходимость постобработки;
• наличие покрытия и требования к нему.

Вы можете заказать изготовление пружин в любом количестве – от одной штуки до крупных партий. Все изделия могут быть отправлены транспортными компаниями в регионы РФ.

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ПРУЖИН

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

Я. Г. Старожилец, Ю. И. Степанов, В. Р. Верченко, Н. Т. Башкирова, Р. Ф. Рязанов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 05.06.68 № 835

Изменение № 4 Принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12—97 от 21 ноября 1997 г.)

За принятие проголосовали

Наименование государства	Наименование национального органа по стат щартиза ци и
Азербайджанская Республика	Аз госстандарт
Республика Армения	Армгосстандарт
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджи к госста и дарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Стандарт полностью соответствует СТ СЭВ 285—76, СТ СЭВ 1185—78 и стандарту ИСО 2162 в части изображения пружин

4. ВЗАМЕН ГОСТ 3461—59 и ГОСТ 4444—60

5. Переиздание (октябрь 1998 г.) с Изменениями № 1, 2, 3, 4, утвержденными в феврале 1980 г., марте 1981 г., июле 1990 г., мае 1998 г. (ИУС 4—80, 6—81, 11—90, 9—98)

УДК 62(084.11):006.354

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ПРУЖИН

Unified system for design documentation Rules for making drawings of springs

ГОСТ

2.401—68

Дата введения 01.01.71

Настоящий стандарт устанавливает условные изображения и правила выполнения чертежей пружин всех отраслей промышленности

Стандарт соответствует СТ СЭВ 285—76 и СТ СЭВ 1185—78 (Измененная редакция, Изм. № 1).

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ ПРУЖИН НА СБОРОЧНЫХ ЧЕРТЕЖАХ

1 1 При вычерчивании вида винтовой цилиндрической или конической пружины витки изображают прямыми линиями, соединяющими соответствующие участки контуров

В разрезе витки изображают прямыми линиями, соединяющими сечения (таблица, пп 1 —12) Допускается в разрезе изображать только сечения витков

Издание официальное Перепечатка воспрещена

★

ИПК Издательство стандартов, 1998 Переиздание с Изменениями

3. Пружина сжатия с поджатыми по одному витку с каждого конца и шлифованными на 3/4 окружности опорными поверхностями

4. Пружина сжатия с прямоугольным сечением витка с поджатыми по 3/4 витка с каждого конца и шлифованными на ‘/4 окружности опорными поверхностями

5 Пружина сжатия трехжильная с поджатыми по 3/4 витка с каждого конца

6 Пружина сжатия коническая из проволоки круглого сечения с поджатыми по У4 витка с каждого конца и шлифованными па У4 окружности, опорными поверхностями

7 Пружина сжатия коническая (телескопическая) из заготовки прямоугольного сечения с шлифованными на У4 окружности опорными поверхностями

I

8. Пружина растяжения из проволоки круглого сечения с зацепами, открытыми с одной стороны и расположенными в одной плоскости

9. Пружина растяжения из проволоки круглого сечения с зацепами, открытыми с противо-ложных сторон и расположенными в одной плоскости

10. Пружина растяжения из проволоки круглого сечения с зацепами, расположенными под углом 90°

11. Пружина кручения из проволоки круглого сечения с прямыми концами, расположенными под углом 90°

I

2—1859

12 Пружина кручения с прямыми концами, расположенными вдоль оси пружины

13 Пружина спиральная плоская с отогнутыми зацепами

13а Пружина ленточ

ная

14 Пружина тарельчатая с наклонными кромками

15 Пружина тарельчатая с прямыми кромками

1.5. Шрифты

ГОСТ 2.304-81* определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75°.

Размер шрифта (h) — величина, равная высоте прописных букв в мм.

Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h.

Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (Рисунок 1.4).

При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75° (d=1/10h) с параметрами, приведенными в Таблице 5.

Таблица 5 — Шрифты

Устанавливаются следующие размеры шрифта: (1.8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Рисунок 1.4 – Шрифт типа Б с наклоном

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

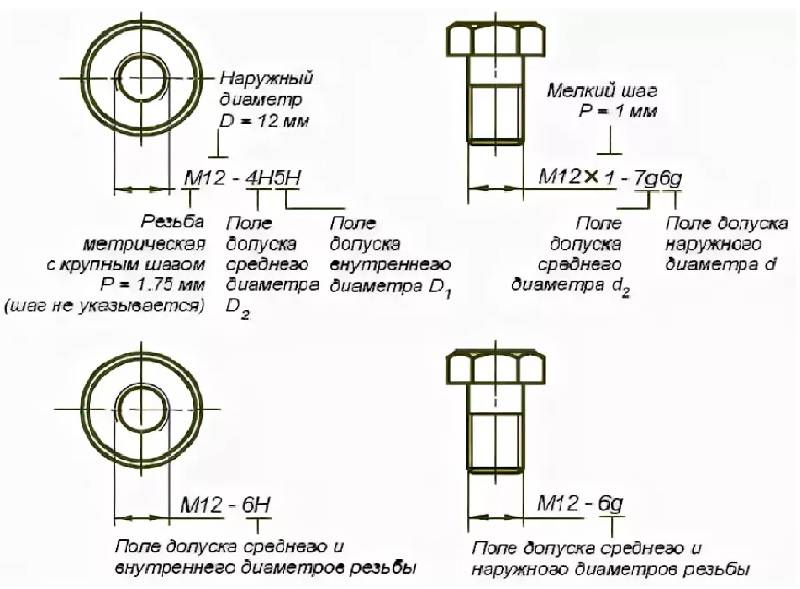

Резьба на чертеже по ГОСТу

Обозначение резьбы на чертеже должно соответствовать требованиям ГОСТ 2.311-68, который называется «Изображение резьбы». ГОСТ входит в единую систему конструкторской документации (ЕСКД), класс 2 в начале числового наименования данного ГОСТа означает, что документ относится к классификациям и обозначениям изделий в конструкторских документах. ГОСТ был введен в 1968 году и лишь единожды, в 1987 году, в него вносились изменения.

Этот документ содержит указания о том, как выполняется нанесение обозначения резьбы. Резьбовое соединение является разъемным, его характеризуют внутренняя и наружная линии диаметра. Размер чертежа должен соответствовать компоновке и обеспечивать читаемость.

Виды пружин и их обозначение на чертежах

Выделяют довольно большое количество различных видов детали, ни по-разному отображаются на документе. Распространение получили следующие:

1. Винтовые наиболее известный тип, который применяется на сегодняшний день при создании самых различных устройств. Примером можно назвать автомобильную подвеску. Подобный вариант исполнения выполняется в цилиндрическом и коническом виде. Такой чертеж пружины весьма распространен, может отображаться в упрощенном и другом варианте.
2. Торсионные варианты исполнения напоминают предыдущий, однако при этом могут работать одновременно на кручение и изгиб. Этот тип детали применяется при создании подвески тяжелых автомобилей, измерительных и многих других приборов. На документе этот вариант изображается несколько иначе, все зависит от конкретной разновидности.
3. Спиральные применяются при создании самых различных механизмов, к примеру, наручных часов. Ключевая особенность заключается в том, что проволока определенного диаметра накручивается по спирали. Распространение изделие можно связать с возможностью накопления и сохранения потенциальной энергии.
4. Тарельчатые лишь от части напоминают классический вариант исполнения, но применяются довольно часто. Они представлены несколькими дисками, которые расположены между собой. Главное преимущество этого предложения заключается в несущественной деформации конструкции при воздействии большого усилия. Чаще всего тарельчатые применяются при создании предохранительных клапанов и
5. Могут применяться и волновые конструкции, которые характеризуются своими определенными ключевыми особенностями. Примером можно назвать то, что витки имеют сильное искривление, за счет чего существенно снижается габариты устройства.

Классификация также проводится по предназначению изделия. Выделяют следующие основные группы:

1. Растяжения. В этом случае соседние кольца находятся без зазора относительно друг друга.
2. Сжатия. При изготовлении оставляется определенный зазор, который позволяет сближать оба последних кольца относительно друг друга.
3. Кручения и изгиба.

Многие варианты исполнения отображаются на документе с учетом установленных стандартов. При этом не стоит забывать о том, что различные детали характеризуются своими определенными эксплуатационными характеристиками.

Производство пружин в Санкт-Петербурге

Сланцевский завод пружин специализируется на изготовлении пружин растяжения, сжатия, кручения и других видов аналогичных изделий. В ассортименте производимой продукции большой объем типовых изделий разных классов и назначения. Также специалисты выполняют расчет и изготовление пружин по чертежам заказчика. Для производства используются современные материалы и оборудование, что позволяет изготовить пружину под заказ вне зависимости от сложности конструкции и планируемых условий эксплуатации.

Чтобы заказать изготовление пружин кручения по чертежу, оставьте заявку, указав следующие данные:

• тип пружины;
• габаритные размеры изделия;
• вид материала;
• твердость и упругость изделия после термической обработки;
• необходимость постобработки;
• наличие покрытия и требования к нему.

Вы можете заказать изготовление пружин в любом количестве – от одной штуки до крупных партий. Все изделия могут быть отправлены транспортными компаниями в регионы РФ.

Виды пружин и их обозначение на чертежах

Выделяют довольно большое количество различных видов детали, ни по-разному отображаются на документе. Распространение получили следующие:

1. Винтовые наиболее известный тип, который применяется на сегодняшний день при создании самых различных устройств. Примером можно назвать автомобильную подвеску. Подобный вариант исполнения выполняется в цилиндрическом и коническом виде. Такой чертеж пружины весьма распространен, может отображаться в упрощенном и другом варианте.
2. Торсионные варианты исполнения напоминают предыдущий, однако при этом могут работать одновременно на кручение и изгиб. Этот тип детали применяется при создании подвески тяжелых автомобилей, измерительных и многих других приборов. На документе этот вариант изображается несколько иначе, все зависит от конкретной разновидности.
3. Спиральные применяются при создании самых различных механизмов, к примеру, наручных часов. Ключевая особенность заключается в том, что проволока определенного диаметра накручивается по спирали. Распространение изделие можно связать с возможностью накопления и сохранения потенциальной энергии.
4. Тарельчатые лишь от части напоминают классический вариант исполнения, но применяются довольно часто. Они представлены несколькими дисками, которые расположены между собой. Главное преимущество этого предложения заключается в несущественной деформации конструкции при воздействии большого усилия. Чаще всего тарельчатые применяются при создании предохранительных клапанов и
5. Могут применяться и волновые конструкции, которые характеризуются своими определенными ключевыми особенностями. Примером можно назвать то, что витки имеют сильное искривление, за счет чего существенно снижается габариты устройства.

Классификация также проводится по предназначению изделия. Выделяют следующие основные группы:

1. Растяжения. В этом случае соседние кольца находятся без зазора относительно друг друга.
2. Сжатия. При изготовлении оставляется определенный зазор, который позволяет сближать оба последних кольца относительно друг друга.
3. Кручения и изгиба.

Многие варианты исполнения отображаются на документе с учетом установленных стандартов. При этом не стоит забывать о том, что различные детали характеризуются своими определенными эксплуатационными характеристиками.

Как начертить пружину?

Единого и универсального алгоритма по отображению рассматриваемого изделия практически нет. Именно поэтому начертить пружину можно при применении самых различных способов. Кроме этого, есть единая конструкторская документации ЕСКД чертежа. Алгоритм действий следующий:

1. Изображается ось. Установленные нормы определяют то, что ось отображается штрихпунктирной линией.
2. Определяются основные параметры. Примером можно назвать шаг между отдельными витками, а также диаметр применяемой проволоки.
3. Проводится отображение кругов с определенным шагом. Для этого проводится нанесение осей, расстояние которых определяется шагом, а также диаметром витков. Изначально проводится изображение кругов тонкой линией.
4. Круги соединяются между собой линиями. За счет этого проводится формирование основной части. В месте скрещивания витков линии наносятся штрихами.
5. Следующий шаг заключается в обрыве центральной части в случае большой длины детали в свободном состоянии.
6. Далее проводится нанесение основных размеров. Как ранее было отмечено, это длина в свободном состоянии, средний, минимальный и максимальный диаметр витков, диаметр применяемой проволоки при изготовлении, шаг и некоторые другие параметры. Стоит учитывать, что если для отображения всех размеров недостаточно свободного места, то они заносятся в специальную таблицу.

Изображение пружин на чертежах предусматривает создание довольно большого количества вспомогательных линий, которые требуются для точного позиционирования основных элементов. Подобным образом также отображается подвеска кабеля некоторые другие механизмы.

В заключение отметим, что сегодня изобразить эскиз можно вручную или при применении специальных программ. Чаще всего в последнее время используют именно специальное программное обеспечение. Это связано с тем, что электронный вид изделия проще всего передать и исправить. Кроме этого, при использовании программы можно повысить точность готового результата и ускорить сам процесс.

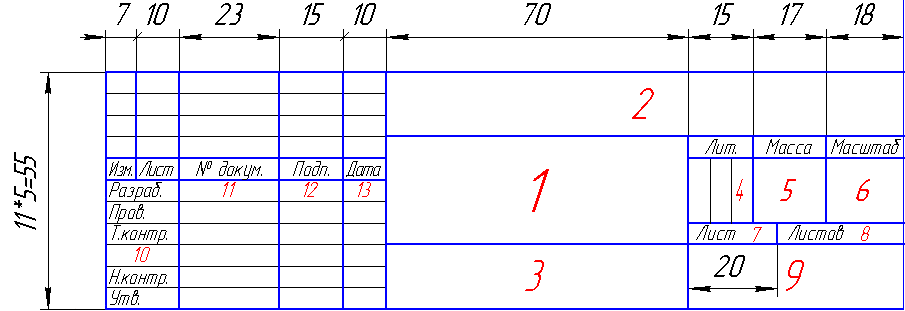

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).

Рисунок 1.2 – Примеры оформления чертежа Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3). Основная надпись по форме 1 используется в чертежах приборо и машиностроения. Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы. форма 1 форма 2 форма 2а Рисунок 1.3 – Примеры основных надписей графических и текстовых документов В графах основной надписи указывают:

• в графе 1 — наименование изделия;
• в графе 2 — обозначение документа;
• в графе 3 — обозначение материала детали;
• в графе 4 — литеру, присвоенную данному документу;
• в графе 5 — массу изделия;
• в графе 6 — масштаб;
• в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
• в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
• в графе 9 — наименование предприятия, выпускающего документ;
• в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
• в графе 11- фамилии лиц, подписавших документ;
• в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
• в графе 13 — дата;
• графы 14-18 заполняются на производственных чертежах.

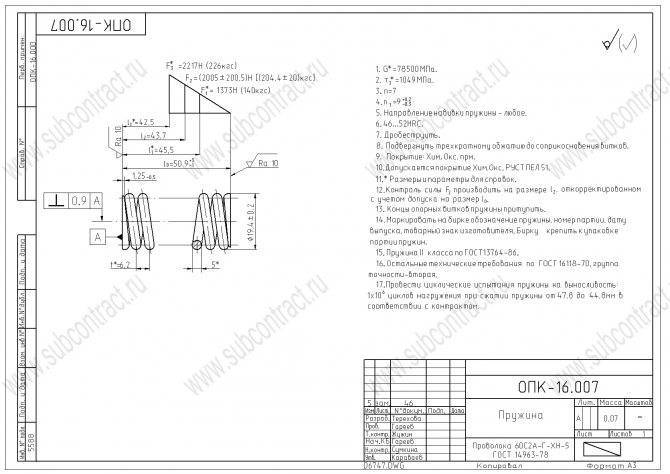

Чертеж пружины сжатия

Довольно огромную популярность получили собственно варианты выполнения, ориентированные на сжатие. Они используются при разработке довольно различных механизмов, и при этом отличаются собственными некоторыми характерностями. Анализируя чертеж пружины сжатия отметим такие моменты:

1. В случае, когда деталь имеет более 4 витков, проходит вычерчивание только 1-2 витка с двух сторон.
2. Из-за приличной длины все кольца не изображаются. Впрочем, последние отображаются прерывистой линией и создается осевая.
3. Если во время изготовления изделия применяется проволока, которая имеет толщину не больше 2 мм, то она отображается линиями толщиной от 0,6-1,5 мм.

Необходимо помнить про то, что на документе должны отображаться и все размеры. Самыми основными можно назвать:

1. Диаметр используемой проволки. Он может варьировать в довольно обширном диапазоне.
2. Шаг расположения колец. Еще 1 важный критерий, который должен предусматриваться.
3. Усредненный диаметр, а еще внутренний и внешний. Они формируют главные размеры.
4. Длина изделия в свободном состоянии. Свободным состоянием является то, когда на деталь не оказывается нагрузка.

В общем необходимо заявить, что установленная задача по отображению детали довольно трудна в применении.

Что такое чертеж

Чертеж — графический документ, необходимый для изготовления изображенного на нем изделия. Благодаря информации на чертеже, можно проконтролировать процесс сборки изделия. Качество чертежа напрямую влияет на качество готового изделия. Создание и оформление чертежей строго регламентируется ЕСКД. От студентов профильных вузов требуют выполнение чертежей и вручную, и при помощи программ Компас-3D и Autodesk Autocad. В них создаются чертежи и проектная документация.

Нужна помощь в написании работы?

Мы – биржа профессиональных авторов (преподавателей и доцентов вузов). Наша система гарантирует сдачу работы к сроку без плагиата. Правки вносим бесплатно

Обозначение допуска резьбы на чертеже

При обозначении резьбы на чертеже у условного обозначения указывают геометрические параметры и поле допусков. Условные обозначения имеют следующую расшифровку:

• буква М используется, чтобы обозначить метрическую резьбу, имеющую крупный (например, М 64) или мелкий шаг (например, М 24*3);
• буквы LH применяют для обозначения левой резьбы и указывают после основной части маркировки (например, М 24 LH);
• для многозаходной резьбы используется еще более сложное обозначение с буквой Р и указанием шага.

Поле допусков состоит из числа, которое показывает точность, и буквы, которая относится к степени точности. Например, 6h — это поле допуска среднего диаметра болта, то есть указана шестая степень точности и основное отклонение, равное h.

Длина свинчивания указывается, если она меньше, чем длина резьбы, и относится к группе S.

Рисунок 1. Обозначение допуска резьбы на чертеже
