ПРАВИЛА ПРИЕМКИ
4.1. Для проверки соответствия стропов требованиям настоящего РД предприятие должно проводить приемо-сдаточные испытания.
4.2. При испытаниях каждый строп проверяют на соответствие требованиям пп. 2.1.1, 2.2.6, 2.6.1, 2.6.2 и 3.1.
4.3. Каждый строп должен быть испытан статической нагрузкой, превышающей грузоподъемность этого стропа на 25 %.
4.4. Элементы стропов (крюки, соединительные звенья, ветви стропов и др.) при их серийном изготовлении для поставки на предприятия, производящие стропы, подлежат испытанию статической нагрузкой, превышающей номинальную грузоподъемность элемента на 75 %, на предприятии-изготовителе. Испытанию подвергают не менее 2 % каждой партии изготавливаемых элементов, но не менее двух единиц.
Допускается испытывать указанные элементы непосредственно в составе стропа соответствующей грузоподъемности.
При индивидуальном изготовлении подлежат испытанию элементы каждого стропа или каждый строп.
4.5. При статических испытаниях стропов и их элементов визуально проверяют отсутствие остаточных деформаций и трещин на внешних поверхностях элементов, повреждений канатных ветвей, а также смещения канатов в креплениях.
4.6. Каждый цепной строп должен быть проверен на соответствие требованиям пп. 2.2.1, 2.2.2 и 2.4.1.
4.7. Каждый канатный строп должен быть проверен на соответствие требованиям пп. 2.2.3 — 2.2.5, 2.4.1, 2.4.5 — 2.4.7.
4.8. Крюки должны проверяться на соответствие требованиям пп. 2.4.8, 2.4.11 и 2.4.12.
На соответствие требованиям п. 2.4.11 должны проверяться все заготовки крюков, изготовленные свободной ковкой, и первая и последняя заготовки из партии, изготовленной горячей штамповкой.
Партия заготовок должна состоять из изделий одного типоразмера, изготовленных из металла одной плавки, на одном штампе и совместно прошедших термообработку.
4.9. При изготовлении крюков свободной ковкой или штамповкой материалы должны проверяться на соответствие предела текучести и относительного удлинения нормативным значениям в объеме, установленном в табл. 4.
Таблица 4
Зависимость числа проверяемых заготовок крюков от размера партии
| Размер партии | Число заготовок |
| До 6 | 1 |
| От 6 до 30 | 2 |
| От 30 до 200 | 3 |
| Свыше 200 | 5 |
Образцы для испытаний крюков, изготовленных свободной ковкой, должны вырезаться из припуска заготовки крюка, а изготовленных горячей штамповкой — из тела крюка.
Временное сопротивление разрыву и ударную вязкость стали следует проверять по требованию потребителя.
4.10. На соответствие требованиям п. 2.5.3 должно проверяться не менее 2 % партии подвергающихся сварке элементов.
4.11. На соответствие требованиям пп. 2.4.10 и 2.4.14 следует проверять не менее 10 % деталей.
4.12. На соответствие требованиям п. 2.4.12 следует проверять все детали.
4.13. Алюминиевые втулки проверяют на соответствие требованиям п. 2.3.4.
4.14. Для элементов, подвергающихся выборочной проверке, при получении неудовлетворительных результатов по какому-либо из показателей должна производиться повторная проверка по этому показателю удвоенного числа образцов, взятых из той же партии.
При неудовлетворительных результатах повторной проверки партию бракуют.
Нормы выбраковки стропов
Стропы из стального каната
Канатные стропы производятся по ГОСТу 25573-82 и РФ-10-33-93. Они должны проходить все 3 этапа осмотра: наружный, инструментальный и внутренний. При выявлении несоответствий требованиям безопасности, а также при повреждениях выше установленных норм канатные стропы не должны подпускаться к работе.
При осмотре канатных стропов основное внимание обращается на следующие аспекты:
- соответствие стропа и данных на бирке с паспортными данными изделия;
- петли на конце каната и их исправность;
- дефекты и повреждения по длине каната и их допустимый уровень;
- состояние внутренних прядей и сердечника.
В каком случае канатные стропы подлежат браковке?
- Канатные стропы подлежат браковке, если отсутствует бирка или маркировка на ней.
- Износ наружных проволок не должен превышать 40% от их диаметра
- Канат не должен применяться при разрыве и выдавливании сердечника.
- Канат подлежит браковке, если диаметр уменьшился на 7% и более при коррозийном износе, на 3% и более при некрутящемся канате и на 10% и более при внутреннем износе и разрыве сердечника.
- Также при деформации, трещинах или износе коушей с уменьшением толщины более чем на 15% и втулок с уменьшением толщины более чем на 10%, при повреждениях оплеток и других защитных элементов.
- При признаках смещения каната в заплетке, во втулках и зажимах.
- При наличии выступающих концов проволоки в местах заплетки более чем на половину диаметра каната.
- Строп подлежит браковке при волнистости, если диаметр спирали, совпадающей с направлением свивки, на 1.08 раза превышает диаметр каната, а если диаметр спирали не совпадает с направлением свивки, то на 1.33 раза.
- Канат также не должен допускаться к работе при дефектах, полученных в результате воздействия температуры или электрического дугового разряда.
- Число обрывов не должно превышать следующие нормы:
| Количество обрывов | Длина каната |
| 4 | 3 x диаметр каната |
| 6 | 6 x диаметр каната |
| 16 | 30 x диаметр каната |
Важно! В случаях, если износ наружных проволок доходит до 30% диаметра каната или в результате износа диаметр каната уменьшается на 5% и более, вышесказанные показатели снижаются вдвое
Цепные стропы
Цепные стропы производятся в соответствии с ПБ-10-382-00 и ТУ3150-001-52466920-2005. Среди всех стропов цепные модели имеют наибольший срок службы — 18 месяцев. В регулярный осмотр цепных стропов входят визуальный и инструментальный этапы, в ходе которых изучаются:
- бирки и маркировки, а также их соответствие с паспортом изделия;
- исправность соединительных элементов на конце стропа;
- диаметр и длина цепных звеньев и отклонения от исходных размеров.
Цепные стропы подлежат браковке
при следующих случаях:
- Когда отсутствует бирка или маркировка на ней.
- При любых трещинах, разрывах, деформациях и расслоениях металла.
- При удлинении звена более чем на 3% .
- При его уменьшении более чем на 10% вследствие механического износа и коррозии.
- При повреждениях из-за газовой резки, сварки, электрического дугового разреза или температурного воздействия.
Текстильные стропы
Для оценки исправности текстильные стропы должны пройти визуальный осмотр на соответствие маркировки с паспортом, исправность швов и петель, соединительных элементов и захватов. Они также должны пройти инструментальный осмотр на определение размеров и дефектов. При выявлении следующих недостатков текстильные стропы не должны подпускаться к работе.
- При отсутствии бирки или маркировки.
- Если на несущих лентах стропа есть узлы или поперечные разрывы, несмотря на их размеры.
- Длина продольных порезов или разрывов не должна превышать 50 мм, а суммарная длина — 10% длины ветви стропа.
- При местном расслоении ленты более чем на 0.5 м с разрывом трех и более строчек. А также при расслоениях на заделке краев более чем на 0.2 м и отклонений края у петли длиной более 10% длины сшивки.
- При поверхностных обрывах ленты, повреждениях от химических веществ, а также единичных повреждениях размером более 10% ширины ленты.
- При сквозных отверстиях от острых предметов или ожогов диаметром более 10% ширины ленты. Не допускается также наличие трех и более отверстий с расстоянием менее 10% ширины ленты.
- При загрязнениях более 50% длины стропа цементом, грунтом, красками, нефтепродуктами и так далее.
Вышеперечисленные пункты относятся к ленточным
текстильным стропам. К нормам браковкикруглопрядных стропов добавляются также следующие: разрыв чехла, обрывы 6-ти и более проволок, разрывы ниток в узле сшивки на 10 и более процентов от ее длины и сквозные отверстия в чехле.
Многоветвевые стропы подлежат браковке при разности ветвей из-за их удлинения. В таблице указано минимально допустимое остаточное удлинение ветвей разных стропов:
| Канатные | Цепные | Текстильные |
| 3% | 1% | 6% |
2.1. Общие требования
2.1.1. Грузовые стропы должны изготавливаться в соответствии с требованиями настоящего РД, Правил устройства и безопасной эксплуатации грузоподъемных кранов,
а также конструкторской документации, утвержденной в установленном порядке.
Проектирование и изготовление грузовых стропов должны проводиться в организациях и на предприятиях, имеющих разрешение (лицензию) органов Госгортехнадзора России и располагающих квалифицированными специалистами и техническими средствами, обеспечивающими проектирование и изготовление стропов в полном соответствии с требованиями настоящего нормативного документа.
Для получения разрешения (лицензии) на изготовление стропов предприятие-изготовитель должно представить в территориальные органы Госгортехнадзора документы, указанные в п. 2.1 Положения о порядке выдачи специальных разрешений (лицензий) на виды деятельности, связанные с повышенной опасностью промышленных производств (объектов) и работ, а также с обеспечением безопасности при пользовании недрами, утвержденного постановлением Госгортехнадзора России от 03.07.93 № 20.
К заявлению предприятия — изготовителя стропов должны быть приложены и другие документы, подтверждающие возможность и готовность качественного изготовления стропов, в том числе:
технические условия на изготовление, утвержденные в установленном порядке;
рабочие чертежи стропов;
описание технологического процесса изготовления стропов (технологические карты);
сертификаты на канаты и цепи;
справка о наличии аттестованных специалистов (при необходимости выполнения сварочных работ).
Разрешение (лицензия) на изготовление стропов выдается территориальными органами Госгортехнадзора России на основании результатов проверки предприятия-изготовителя и рассмотрения представленной им документации. Стропы, изготавливаемые для сторонних организаций, должны быть снабжены паспортом (форма Паспорта стропа приведена в приложении 4).
2.1.2. Расчет канатов и цепей стропов, используемых как для непосредственной обвязки груза, так и для захвата последнего с помощью концевых звеньев, производят на растяжение.
2.1.3. Определение усилий в канатах и цепях двух-, трех- и четырехветвевых стропов при отсутствии дополнительных требований производят исходя из условия, что углы между ветвями не превышают 90° (рис. 1).
Рис. 1.
Строповка груза двух- (а ), трех- (б ) и четырехветвевыми (в ) стропами
2.1.4. Расчет трех- и четырехветвевых стропов при отсутствии гарантии равномерности распределения нагрузок между ветвями производят исходя из условия, что груз удерживается только двумя ветвями.
2.1.5. При расчете на действие номинальной нагрузки запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате, должен быть не менее 6,0 и 5,0 соответственно.
2.1.6. При проверке прочности сечения рабочей части крюка стропа и учете кривизны последнего запас прочности по отношению к пределу текучести материала принимают не менее 1,2, а для сечения ветвей головки крюка с проушиной при расчете на растяжение — не менее 1,5.
2.1.7. При расчете петель всех типов их прямолинейные участки рассчитывают на растяжение; запас прочности по отношению к пределу прочности материала должен быть не менее 5,0. Для криволинейных участков при расчете с учетом их кривизны запас прочности для внутренней стороны сечения должен быть не менее 1,1 по отношению к пределу текучести материала, а на внешней стороне — не менее 1,3 по отношению к пределу прочности материала.
2.1.8. Грузоподъемность цепных стропов, предназначенных для перемещения грузов, имеющих температуру выше 300 °С, но не более 500 °С, снижают на 25 %, а выше 500 °С — на 50 %.
2.1.9. Канатные стропы, ветви которых изготовлены из канатов с органическим сердечником, допускается применять для транспортирования грузов, имеющих температуру не выше 100 °С, а стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками, — не выше 150 °С.
Грузоподъемность стропов с ветвями из каната со стальным сердечником при перемещении грузов, имеющих температуру от 250 до 400 °С, снижают на 25 %; перемещение грузов, имеющих температуру выше 400 °С, не допускается.
2.1.10. Отклонение длины ветвей, используемых для комплектации одного стропа, не должно превышать 1 % длины ветви.

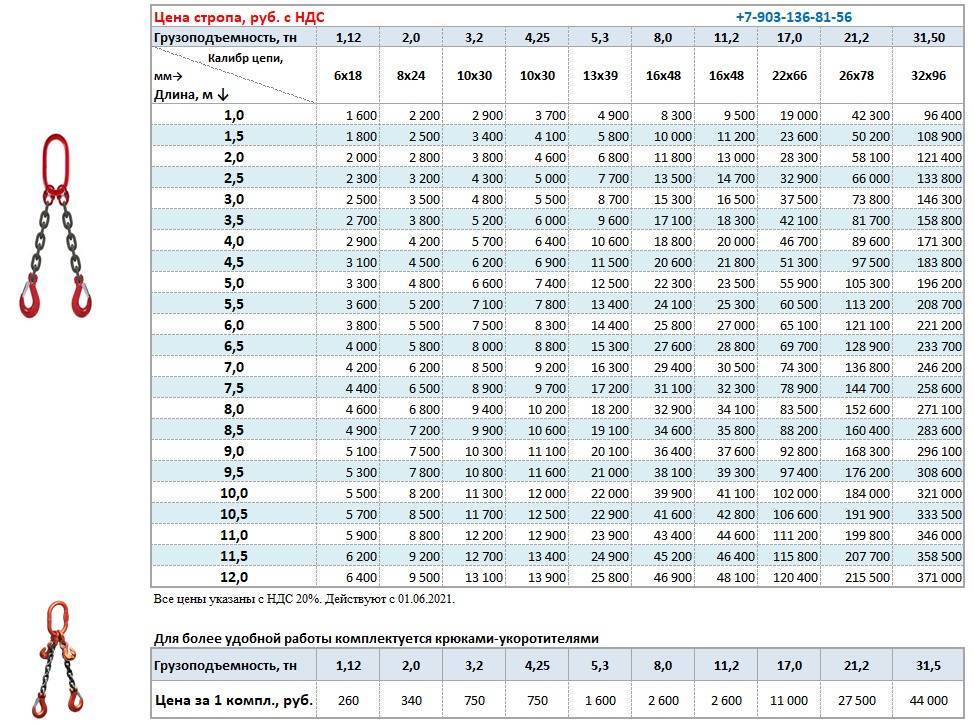

Маркировка и грузоподъемность цепных стропов
Прежде всего уделяется внимание применяемой маркировке и показателю грузоподъемности. Цепные стропы представлены классическим изделие, которое состоит из отдельных звеньев
Ключевым признаком можно назвать количество цепей
По нему выделяют следующие разновидности цепей:
Ключевым признаком можно назвать количество цепей. По нему выделяют следующие разновидности цепей:
- Стропы с одной ветвью маркируются 1СЦ. Они обходятся намного дешевле, но подобные стропы цепные не могут применяться для транспортировки тяжелых заготовок.
- Вариант исполнения с двумя ветвями более прочные. В этом случае маркировка или обозначение 2СЦ.
- Три ветви обозначаются 3СЦ.
- Вариант исполнения с четырьмя ветвями маркируется 4СЦ. За счет подобного сочетания отдельных звеньев можно обеспечить требуемую прочность.
- Выделяют в отдельную группу изделия с единичной цепной ветвью, которая может быть выполнена в разомкнутом и замкнутом типе, а также виде кольца. Маркировка в разомкнутой цепи ВЦ, в виде кольца УСЦ-К.
Наиболее сложные варианты исполнения выполнены в комбинированном виде. Они характеризуются более высокой прочностью.
Эксплуатация цепных строп может проводиться исключительно с учетом показателя грузоподъемности. Эта характеристика зависит от прочности отдельных частей применяемого изделия. При повышении прочности существенно увеличивается долговечность. На практике получили широкое распространение следующие варианты исполнения:
- Третий класс рассчитан на грузоподъемность не более 100 килограмм.
- Пятый класс может применяться для нагрузки не более 300 килограмм.
- Восьмой обладает показателем грузоподъемности 800 килограмм.
- Десятый класс рассчитан на нагрузку до 1200 килограмм.
- Двенадцатый характеризуется свойствами, которые позволяют транспортировать груз весом до 3150 килограмм.
Более высокий показатель становится причиной существенного повышения пластичности, за счет чего прочность снижается до на 10-15%. Эти и многие другие моменты учитываются в случае выбора наиболее подходящего изделия.
Внутри каждого класса также проводится классификация по минимальному показателю диаметра. Не стоит забывать о том, что ГОСТа для подобного изделия пока нет, нормативные требования указываются в РД 11-07-2007. При производстве также учитываются нижеприведенные моменты:
- Класс прочности.
- Условное наименование.
- Диапазон температуры, при котором может применяться цепь.
- Длина и некоторые другие моменты.
Сегодня цепные стропы комплектуются не только захватными крюками, но и концевыми ограничителями. Класс прочности зависит от типа применяемого материала при изготовлении и некоторых других моментов.
Маркировка и грузоподъемность цепных стропов
Прежде всего уделяется внимание применяемой маркировке и показателю грузоподъемности. Цепные стропы представлены классическим изделие, которое состоит из отдельных звеньев. Ключевым признаком можно назвать количество цепей
Ключевым признаком можно назвать количество цепей
По нему выделяют следующие разновидности цепей:
Ключевым признаком можно назвать количество цепей. По нему выделяют следующие разновидности цепей:
- Стропы с одной ветвью маркируются 1СЦ. Они обходятся намного дешевле, но подобные стропы цепные не могут применяться для транспортировки тяжелых заготовок.
- Вариант исполнения с двумя ветвями более прочные. В этом случае маркировка или обозначение 2СЦ.
- Три ветви обозначаются 3СЦ.
- Вариант исполнения с четырьмя ветвями маркируется 4СЦ. За счет подобного сочетания отдельных звеньев можно обеспечить требуемую прочность.
- Выделяют в отдельную группу изделия с единичной цепной ветвью, которая может быть выполнена в разомкнутом и замкнутом типе, а также виде кольца. Маркировка в разомкнутой цепи ВЦ, в виде кольца УСЦ-К.
Наиболее сложные варианты исполнения выполнены в комбинированном виде. Они характеризуются более высокой прочностью.
Эксплуатация цепных строп может проводиться исключительно с учетом показателя грузоподъемности. Эта характеристика зависит от прочности отдельных частей применяемого изделия. При повышении прочности существенно увеличивается долговечность. На практике получили широкое распространение следующие варианты исполнения:
- Третий класс рассчитан на грузоподъемность не более 100 килограмм.
- Пятый класс может применяться для нагрузки не более 300 килограмм.
- Восьмой обладает показателем грузоподъемности 800 килограмм.
- Десятый класс рассчитан на нагрузку до 1200 килограмм.
- Двенадцатый характеризуется свойствами, которые позволяют транспортировать груз весом до 3150 килограмм.
Более высокий показатель становится причиной существенного повышения пластичности, за счет чего прочность снижается до на 10-15%. Эти и многие другие моменты учитываются в случае выбора наиболее подходящего изделия.
Внутри каждого класса также проводится классификация по минимальному показателю диаметра. Не стоит забывать о том, что ГОСТа для подобного изделия пока нет, нормативные требования указываются в РД 11-07-2007. При производстве также учитываются нижеприведенные моменты:
- Класс прочности.
- Условное наименование.
- Диапазон температуры, при котором может применяться цепь.
- Длина и некоторые другие моменты.
Сегодня цепные стропы комплектуются не только захватными крюками, но и концевыми ограничителями. Класс прочности зависит от типа применяемого материала при изготовлении и некоторых других моментов.
Виды строп и периодичность осмотра грузозахватных приспособлений
Нормы браковки стальных канатов и требования
Когда подлежат осмотру канаты и стропы закреплено нормами российского законодательства. В соответствии с имеющимися правилами канаты и стропы подлежат осмотру с периодичностью раз в 10 дней квалифицированным инженерно-техническим рабочим.
Стропы бывают нескольких видов
Изменилась периодичность испытания стропов по новым правилам наемным рабочим, который за них ответственный – их осматривает стропальщик каждый раз перед началом работы и по завершении смены.
Цепные
Срок технического осмотра строп стандартный. В процессе освидетельствования возникает необходимость удостовериться в наличии соответствующей маркировки и ее соответствия имеющимся паспортным данным.
Дополнительно осуществляется контроль по длине механизма и выявления сопутствующих дефектов.
На так называемом инструментальном этапе требуется сделать соответствующие замеры, используя при этом специализированный мерительный инструмент. Настоятельно рекомендуется ссылаться на следующие критерии:
- диаметр и длина звеньев;
- уменьшение диаметра;
- признаки износа и деформации;
- длина стропов, ветвей и их разность.
Справка! Показатели должны отвечать установленным нормам, в противном случае механизм считается непригодным для дальнейшего использования.
Канатные
Во время ежеквартального и ежедневного осмотра канатных стропов требуется изучить их соответствие заявленным паспортным данным, в том числе текущее состояние канатов, петлей, ветвей и прочих соединительных элементов.
Справка! С целью обеспечения максимальной безопасности строп заделка свободного конца осуществляется после предварительного формирования петли. Ее правильный радиус не должен быть меньше 2,5d, а непосредственно хвостовая часть – от 2d (d – заявленный диаметр каната).
В процессе осмотра наружной длины на предмет выявления дефектов и прочих повреждений, настоятельно рекомендуется использовать лупу с возможностью 10-кратного увеличения.
После этого наступает инструментальный этап, с помощью которого инициируется выполнение замеров всех без исключения выявленных дефектов:
- уменьшение диаметра каната;
- величина коррозийного или другого износа;
- степень волнистости;
- длина канатных ветвей и их разница и др.
Регулярный осмотр строп повышает уровень безопасности
Для возможности достоверно измерить выявленные в ходе проверки дефекты и повреждения, в частности механические, профессиональны используют специальное устройство – штангенциркуль, а также:
- микрометр;
- стандартную линейку и рулетку.
Внутренний осмотр проводится исключительно выборочно – для возможности оценить текущее состояние пряди и сердечника в частности. Во время проверки используется несколько зажимов, одним из которых требуется зафиксировать канат, а другим – повернуть в противоположном направлении непосредственно со свивкой. Благодаря этому наружные пряди отойдут от сердечника.
После этого осуществляется непосредственный осмотр имеющихся прядей и сердечника
Настоятельно рекомендуется обращать внимание на уровень образовавшейся коррозии, а также на показатели износа прядей и сердечника, разрыва, в том числе и снижения значения площади. На следующем этапе настоятельно рекомендуется произвести смазку проинспектированных участков, причем не только изнутри, но и снаружи
Текстильные
Проводить соответствующий визуальный осмотр текстильных стропов требуется по тому же принципу и в том же порядке, который предусмотрен для иных видов оборудования и приспособлений, использующихся с целью крепления груза.
В частности осуществляется проверка наличия соответствующей маркировки (бирки с полным указанием на ней информации согласно разработанным правилам российского законодательства) и соответствие стропа параметрам в паспорте, изучается состояние сшивки на конце стропа, делается осмотр по длине для выявления повреждений и дефектов.
Справка! В обязательном порядке выполняются замеры дефектов с помощью универсального мерительного инструмента. Измеряется дополнительно длина стропа, ветвей и разности их длин.
Маркировка строп и ее особенности
При производстве стропы маркируются — на продукцию наносится знак, идентифицирующий изделия по свойствам. Немаркированные экземпляры отбраковываются, пользоваться такими стропами запрещено. Наличие хорошо читаемой маркировки гарантирует безопасность данных приспособлений при подъеме грузов. При утрате маркировочного элемента строп также считается негодным к дальнейшему применению
Качественное проставление подобных отметок — важное мероприятие, без которого не обходится производство
Способы для маркировки отражаются в ГОСТ 25573-82, согласно которому на каждое изделие прикрепляют бирку из металла или клеймят его. Бирка содержит сведения о заводе (знак, адрес), номер изделия, его тип и сведения о проведенных проверках качества (тестирование датируется). На другой стороне бирки могут быть указаны стандарты изготовления. Важная характеристика — грузоподъемность.
Маркировочные надписи должны быть сделаны с помощью краски, устойчивой к смыванию. Возможны бирки не только из металла, но и из ткани при соответствующей обработке защищающими составами. Цвет текста должен быть контрастным по отношению к бирке, чтобы надписи просматривались отчетливо.
Бирка светлых оттенков маркируется темными надписями, а темные ярлыки — белым цветом текста. Текстильные стропы маркируются прямо на ленте прочной краской в том месте, которое не подвержено стиранию. Надпись должна хорошо читаться до конца использования изделия.
Размеры бирок указываются в документации при проектировании и отвечают конструкторскому проекту. Материал, форма точно не предопределяются. Главные требования к маркировке — возможность четкого прочтения на протяжении срока эксплуатации.
Каждой разновидности строп соответствуют определенные типы бирок. Бирки из металла обычно прикрепляются на цепные, канатные стропы. Они изготавливаются из листа стали с толщиной до миллиметра, а также из алюминия. Для нанесения надписей на металле используется ударный метод или ударно-точечный. Применяется и термопечать с чернилами, не подверженными стиранию, а также метод просечки. Текстильные стропы не снабжаются бирками из металла, чтобы не повредить их. Современные материалы — винил, кожа, используются бирки из полипропилена с термопечатью.
Форму бирки определяет сам производитель строп. Простые геометрические фигуры не составит труда изготовить на том же производстве. Иногда это стильный дизайн, отражающий оригинальность фирмы.
В конфигурацию бирки не вкладывается специальный смысл, но иногда ей придается дополнительная функциональность. Например, в бирках Rud для цепных строп сделаны вырезы, помогающие анализировать состояние стропы без дополнительных инструментов. Несоответствующие экземпляры отбраковываются, если не прошли тестирование биркой Rud.
Обязательные сведения, входящие в маркировку:
- Вид (материал и число ветвей).
- Грузоподъемность (в тоннах).
- Длина в миллиметрах.
- Номер.
- Тестирование (дата).
- Название завода.
Например, СТК расшифровывается, как стропы текстильные, кольцевые, а СТП — стропы текстильные петлевые. 1СТ означает 1 ветвь в текстильном стропе, а 2 СК — канатный строп из 2 ветвей. Также бирка содержит информацию о грузоподъемности, например 2 тонны.
Эксплуатация
3.1. Специалист, ответственный за содержание подъемных сооружений в работоспособном состоянии обязан обеспечить содержание в исправном состоянии съемных грузозахватных приспособлений и производственной тары (если содержание их в исправном состоянии не возложено приказом на других лиц) путем проведения периодических осмотров, технических обслуживании и ремонтов в установленные графиком сроки, систематического контроля за правильным ведением журнала осмотра и своевременного устранения выявленных неисправностей, а также личного осмотра грузозахватных приспособлений и тары в установленные сроки.
3.2. Специалист, ответственный за безопасное производство работ с применением подъемных сооружений, обязан не допускать в работу не испытанные, не маркированные или повреждённые съемные грузозахватные приспособления и тару, обеспечивать стропальщиков отличительными знаками.
3.3. Персонал, который назначается для выполнения работ по зацепке грузов, в т.ч. по навешиванию на крюк подъемных сооружений, строповке и обвязке грузов, перемещаемых подъемными сооружениями с применением грузозахватных приспособлений, должен иметь уровень квалификации, соответствующий профессии «стропальщик».
То же требование предъявляется к персоналу основных рабочих профессий, в обязанности которых входит подвешивание на крюк груза без предварительной обвязки (груз, имеющий петли, рымы, цапфы, находящийся в ковшах, бадьях, контейнерах или в другой таре), а также в случаях, когда груз захватывается полуавтоматическими захватными устройствами.
3.4. Для подъемных сооружений, управляемых с пола, зацепку груза на крюк без предварительной обвязки разрешается выполнять персоналу основных рабочих профессий, прошедшему проверку навыков по зацепке грузов и инструктаж на рабочем месте.
3.5. Графическое изображение способов строповки и зацепки должно быть выдано на руки стропальщикам и крановщикам или вывешено в местах производства работ.
3.6. Неисправные грузозахватные приспособления, а также приспособления, не имеющие бирок (клейм), не должны находиться в местах производства работ. Не допускается нахождение в местах производства работ немаркированной и поврежденной тары.

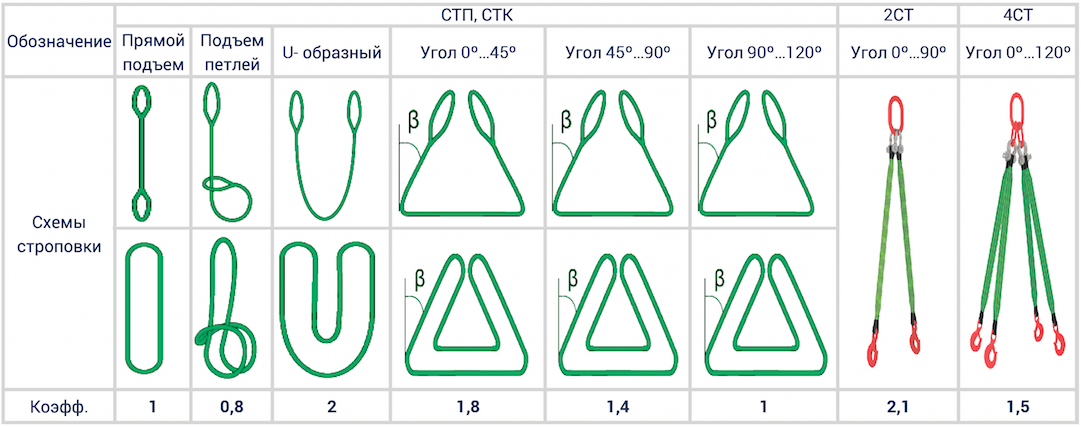

3.7. Строповка грузов должна производиться в соответствии со схемами строповки. Для строповки предназначенного к подъему груза должны применяться стропы, соответствующие массе и характеру поднимаемого груза, с учетом числа ветвей и угла их наклона; стропы общего назначения следует подбирать так, чтобы угол между их ветвями не превышал 90°.
3.8. Соединения крюка грузоподъемной машины с подвесками, петлями и коушами стропов должны быть надежными. Подвеска стропа должна фиксироваться защелкой крюка. Монтажная петля должна закрепляться защелкой в звене крюка стропа.
3.9. В целях предупреждения падения грузов во время подъема и перемещения их подъемными сооружениями следует соблюдать следующие правила строповки:
при обвязке груза стропы должны накладываться без узлов и перекруток;
под острые углы металлических грузов (швеллер, уголок, двутавр) необходимо подкладывать подкладки. При этом необходимо учитывать расположение центра тяжести груза. Подводить строп под груз следует так, чтобы исключить возможность его выскальзывания во время подъема груза. Обвязывать груз нужно таким образом, чтобы во время его перемещения исключалось падение его отдельных частей и обеспечивалось устойчивое положение груза при перемещении. Для этого строповка длинномерных грузов (столбов, бревен, труб) должна производиться не менее чем в двух местах;
не использованные для зацепки концы многоветвевого стропа должны быть укреплены так, чтобы при перемещении груза краном исключалась возможность задевания этими концами за встречающиеся на пути предметы.
3.10. Груз, грузозахватное приспособление или тару при их горизонтальном перемещении следует предварительно поднять на 500 мм выше встречающихся на пути оборудования, строительных конструкций и других предметов.
3.11. Опускать перемещаемый груз разрешается лишь на предназначенное для этого место, где исключается возможность падения, опрокидывания или сползания устанавливаемого груза. На место установки груза должны быть предварительно уложены соответствующей прочности подкладки для того, чтобы стропы могли быть легко и без повреждения извлечены из-под груза.
3.12. При производстве работ с применение ПС не допускаются подъем груза, засыпанного землей или примерзшего к земле, заложенного другими грузами, а также освобождение с применением грузоподъемной машины защемленных стропов, канатов, цепей.
Нормы выбраковки текстильных строп
Оценка состояния текстильных стропов состоит в визуальном осмотре изделия на соответствие маркировке на бирке данным паспорта. Проверяется исправность петель и швов, захватов и соединительных элементов. Продукция обязательно проходит осмотр с использованием соответствующих инструментов с целью выявления дефектов и определения размеров элементов. Текстильные стропы подлежат браковке в таких случаях:
- Отсутствие маркировки или бирки;
- Поперечные разрывы, порезы лент;
- На несущих лентах имеются узлы, вне зависимости от их размеров;
- При расслоении нитей на лентах. Местное расслоение ленты более чем на 0,5 м, с разрывом 3 и более строчек. При расслоении на заделке края более чем на 20 см и отклонений края у петли протяженностью более 10% длины сшивки;
- Продольные разрывы, порезы – более 50 мм, суммарная длина – не более 10% ветви изделия;
- На сквозных отверстиях, образовавшихся в результате повреждения острыми предметами или ожогов диаметром более 10% ширины текстильного стропа. При наличии 3 и более отверстий на удалении менее 10% ширины ленты;
- При химических повреждениях (кислотами, щелочами, растворителями и пр.) и поверхностных обрывах лент, единичных повреждениях свыше 10% ширины ленты;
- При загрязнениях более половины длины стропа грунтами, смолами, красками, цементом, нефтепродуктами и пр.
Условия, при которых запрещена эксплуатация текстильных ленточных стропов:
Рис. 1 — загрязнения текстильного стропа Рис. 2 — общая длина порезов, разрывов более чем 10% от общей длины Рис. 3 — более трех сквозных отверстий Рис. 4 — поверхностные обрывы ленты, выпучивание нитей – более чем 10% от толщины ленты Рис. 5 – повреждение стропа от воздействия химических веществ Рис. 6 — отсутствует маркировка Рис. 7 — отслоение края ленты или сшивки изделия у петли более чем 10% от длины сшивки Рис. 8 — расслоения в местах заделки краев текстильного стропа
Правила браковки текстильных стропов распространяются и на конструкционные элементы текстильного стропа (петлях, скобах, подвесках, звеньях и пр.). Недопустимы следующие повреждения данных конструкций:
- Деформация или износ поверхности, способствующие уменьшению площади поперечного сечения элемента на 10% и более;
- Трещины любых размеров;
- Повреждения элемента, сокращающие его первоначальный размер более чем на 3%;
- Повреждения резьбы и крепления.
Стропы, выполненные из полимерных материалов, запрещено хранить на полу, вблизи источников тепла и УФ-излучения, на поверхностях, поврежденных коррозией. Нельзя совместно хранить забракованные и пригодные изделия.
Особенность методики браковки
Канат может быть выбракован даже при совершенно нормальном внешнем виде при следующих условиях:
произошло уменьшение диаметра на 7% (поверхностный износ или коррозия);
выявлено, что диаметр каната уменьшился на 10% и больше (износ внутренней части, разрывов или обмятий);
канат считается бракованным, если первоначальный диаметр наружных проволок стал меньше на 40% или больше
При этом неважно, произошло это из-за коррозии или износа. Для проведения замеров рекомендуется пользоваться микрометром или его аналогами, позволяющими проводить точные измерения.. Канат не может эксплуатироваться, если в нем находят следующие дефекты:
Канат не может эксплуатироваться, если в нем находят следующие дефекты:
- порваны одна или несколько прядей;
- в наличии деформация, имеющая форму корзины;
- сердечник выдавлен на внешнюю поверхность;
- выявлено место с уменьшенным или увеличенным диаметром;
- обнаружены заломы, раздавленные участки, перекручивание, перегибы.
Если для работы канала используются блоки, ручей которых футерован синтетическими материалами, или полностью из них изготовленных, то характерным считается разрушение каната изнутри при целостном состоянии наружного слоя. В этом случае производится дефектоскопия всей длины троса. Если обнаруживаются потери превышающий показатель 17,5 %, то канат изымается из эксплуатации.
Проверка повреждений
Виды и маркировка такелажных строп

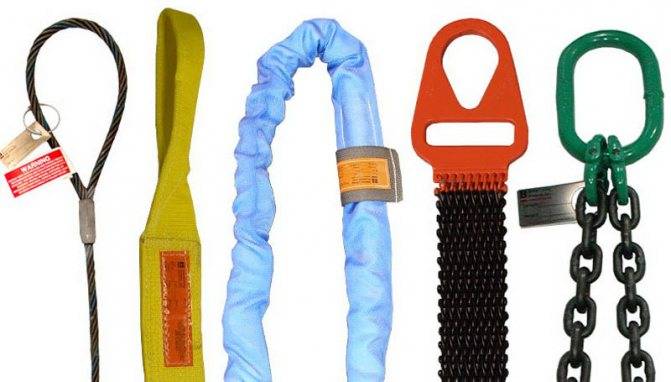

Стропы – это инструментарий для подъема и транспортировки грузов. В качестве основы для стропы выступает стальной трос, прочный канат или цепь. Вне зависимости от материала приспособление обязано надежно держать груз для обеспечения его сохранности, а также техники безопасности на производстве. Такелажное оборудование должно отвечать требованиям по проектированию, изготовлению и безопасной эксплуатации грузовых строп.
Сфера использования строп обширна. Она включает сельское хозяйство, строительство и реконструкцию, работу на промышленных объектах, складах. Основная классификация строп разделяет их не по грузоподъёмности или длине, а по материалу изготовления.
