Бензопила партнер 350: неисправности и их устранение
Одной из главных особенностей данной пилы ее пользователи отмечают долговечность эксплуатации при минимальном количестве отказов. И все же они происходят. Чтобы определить, почему пила перестала работать, нужно произвести элементарную диагностику.
Если пила не заводится, то:
- отсутствует искра на свече;
- не подается топливо;
- не поступает воздух.
Сначала следует проверить наличие искры: выкрутив свечу, присоединив ее к высоковольтному проводу и положив на цилиндр, потянуть стартер. Если искра есть, то почистите и отрегулируйте зазор на свече (0,5 – 0,65 мм). Если ее нет, то нужно менять: либо маховик, либо катушку (магнето). Кроме этого может выйти из строя сама свеча или перебиться высоковольтный провод.
Следующим шагом будет проверка подачи топлива. Для этого нужно отсоединить от карбюратора подающий шланг и проверить его наличие. Отсутствие может означать, что забился топливный фильтр или система подачи. А еще может засориться сам карбюратор.
Если вы не имеете опыта в его ремонте и чистке – доверьте эту работу специалистам.
При ухудшении подачи воздуха пила должна заводиться, но работать будет плохо. Снимите и промойте воздушный фильтр. Ставьте его на место только после полного высыхания.
Если же пила хорошо заводится, работает на холостых оборотах и глохнетпри подаче газа – скорее всего забит глушитель. Снимайте, разбирайте, мойте, ставьте на место и работайте дальше.
Легко своими руками вы также можете менять пильную шину и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.
Вот видео полной разборки данной пилы:
А заменить разорванный тросик стартера вам вполне будет по силам после просмотра этого ролика:
Более сложные ремонты бензопилы, связанные с заменой цилиндро-поршневой группы или коленвала, мы рекомендуем поручить специалистам, хотя, если вы хорошо знакомы с двухтактными двигателями, то особого труда вам эта работа не составит, а запчасти для бензопил Партнер – в России не дефицит.
Benzopila-Partner-8
Для увеличения картинки нажмите на ее миниатюру.
Советуем регулярно следить за исправностью группы безопасности: тормоза и улавливателя цепи. Помните, что пилу следует тщательно очищать от мелкой стружки. Она не только может забить технологические отверстия в масляном насосе и других местах, но и препятствовать работе тормоза.
Инструкция по эксплуатации для партнера 350
В этой инструкции вы найдете не только подробное описание пилы, но и основные приемы работы с инструментом
Хотим обратить ваше внимание, что данная бензопила может работать на бензине АИ95 или АИ92 с добавлением масла для двухтактных двигателей в соотношении 1:50
- https://pro-traktor.ru/benzopily/partner-350.html
- https://nashgazon.com/instrument/pily/benzopila-partner-350-remont-svoimi-rukami-video.html
- https://sad-doma.net/inventar/remont/remont-benzopilu-partner.html
- https://dm-st.ru/instruktsiya-po-remontu-karbyuratora-benzopilyi-svoimi-rukami
- https://hsqv.by/blog/sovety-pokupatelyam/5-osnovnykh-polomok-benzopil-prichiny-i-sposoby-ustraneniya/
- https://tokar.guru/instrumenty/pily/remont-neispravnostey-benzopily-svoimi-rukami.html
- https://benzopilok.ru/remont/benzopila-partner-350.html
- https://benzopilok.ru/remont/to-benzopily-svoimi-rukami.html
- https://specnavigator.ru/instrumenty/benzopily/partner-350.html
- https://sadovij-instrument.ru/benzopily/partner-remont.html
- https://specmahina.ru/benzopila/regulirovka-karbyuratora-partner.html
- http://stroi-specialist.ru/instrument/mexanicheskij-instrument/benzopila-partner-350-s.html
Проведение разборки
Перед тем как приступать к регулированию карбюратора бензиновой пилы «Партнер-350», необходимо во всех подробностях изучить конструкцию узла. Поскольку она используется практически в неизменном виде во многих моделях, приведенные ниже рекомендации являются актуальными для подавляющего большинства из них.
Снимая элементы, следует проявлять максимальную аккуратность, раскладывая их в том же порядке, в котором они демонтировались. Это облегчит последующее выполнение сборки. Верхняя крышка удерживается тремя болтами, их нужно снять. После этого станет виден слой поролона, служащий в качестве элемента воздушного фильтра. Чтобы снять тягу привода, нужно избавиться от бензинового шланга. Выполнить регулирование карбюратора мотопилы «Партнер-350» нельзя без снятия наконечника тросика, это нужно сделать на следующей стадии. Располагающийся с левой стороны от штуцера топливный шланг надо скинуть. После выполнения всех вышеуказанных процедур можно отсоединить карбюратор и приступать к его регулированию. Данный механизм является очень сложным, по этой причине в ходе выполнения последующей разборки при снятии деталей необходимо проявлять чрезвычайную аккуратность. Без этого их легко потерять ввиду их малого размера.
Устройство бензопилы Партнер 350
Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо.
Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.
За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.
Рабочие органы пилы Partner – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.
Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.
Как заменить шнур стартера
Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.
Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.
Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.
Используйте для замены оригинальный шнур Stihl подходящего диаметра сечения. Если шнур будет толще, количество витков шнура, намотанных на барабан, уменьшится, что приведет к снижению рабочего хода стартера.
После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.
Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.
Конструктивные составляющие
Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.
Устройство зажигания бензопилы:
- Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
- Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;
- Электрокабель;
- Кнопка отключения двигателя.
Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.
Схема зажигания бензопилы
Основные неисправности системы зажигания бензопил
Примерно понимая, как работает система зажигания бензопил китайского или отечественного производства, можно уже разобраться, какие могут быть проблемы с этим механизмом и как их устранить.
Свеча зажигания
Чаще всего поломка возникает из-за свечи зажигания. Стоит проверить, не поврежден ли изолятор и не изношен ли электрод. Проверяют всю свечу на целостность и отсутствие дефектов — это и целостность проводов от катушки, и наличие изоляционного материала, и т. д.
Высоковольтный провод
Далее проверяют провода свечи зажигания. Часто они могут пролегать таким образом, что наблюдается много изгибов. В тех местах провод может повреждаться, при этом внешне выглядеть идеально. Далее осматривают колпак свечки провода зажигания. На нем не должно быть коричневого налета. Если таковой есть, это значит, что искра выстреливает не в нужном месте, а по всем частям около керамического изолятора. Колпак также может иметь повреждения — трещины, сколы. Проверку нужно осуществлять аккуратно, ведь из-за поврежденного изоляционного слоя можно получить удар током.

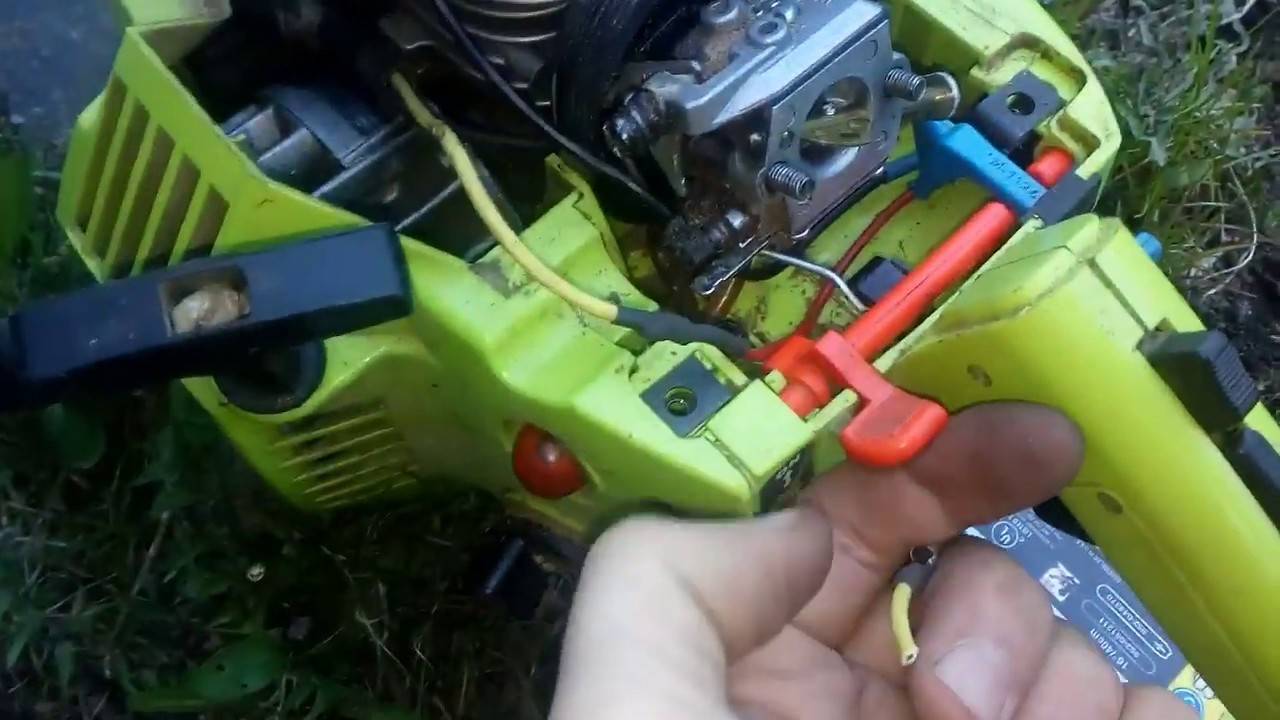

Кнопка включения/выключения
Частой поломкой системы зажигания является неисправность тумблера выключения. Чтобы его проверить, провода отключают от модуля и проверяют работоспособность пилы. Если искра есть, дело в выключателе.
Проблемы с модулями зажигания (катушками) цепных пил
Катушка зажигания бензопилы Husqvarna
Выключатель и модуль зажигания, который регулирует его работу, часто может выходить из строя. Также может быть неисправна и катушка. Если все элементы системы зажигания исправны, а искры нет, подозревают модуль и катушку. И проблема неисправности этих элементов в том, что нельзя отремонтировать модуль или исправить часть катушки — их нужно заменять. Конечно, если есть возможность, лучше поставить модуль с какой-то старой пилы и понять, в нем ли дело. Ведь можно элементарно допустить ошибку на каком-то этапе и подозревать то, что на самом деле работает.
Не стоит доверять всевозможным тестерам — они часто показывают ложную информацию об исправности системы зажигания. Достоверной будет только диагностика с другим модулем или катушкой.
Если электронный модуль плохой, наблюдается такой признак: как только бензопила нагревается, подается очень слабая искра. Также после дозаправки агрегат может не запускаться. Это наблюдается из-за того, что катушка или модуль сильно греются, их сопротивление растет, поэтому искра слабеет.
Если имеются поломки системы зажигания, а опыта в их ремонте нет, не стоит пытаться все отремонтировать самостоятельно. Элементарные вещи, такие как проверка целостности свечи или проводов, могут проводиться в домашних условиях, но более сложная диагностика, а тем более замена агрегатов должна проводиться профессионалами. И тогда можно быть уверенными в качестве выполненных работ.
Особенности разборки пилы Partner
Как любая техника и процедуры с ней, разборка пилы Partner подразумевает некоторые особенности, о которых надо быть осведомлённым её владельцу
О многом вы можете узнать из наших видео, но акцентировать внимание стоит на следующих нюансах:
- установка крышки кратера происходит без прокладки, но вместо неё стоит тонким шаром нанести красный герметик. Предварительно обязательно обезжирить обе поверхности, чтобы они лучше контактировали;
- используйте специальный съёмник, чтобы снять маховик, хотя, многие специалисты приспособились орудовать ключом и слегка постукивать выколоткой;
Разобрать пилу Партнер вовсе несложно, опираясь на качественное видео и пошаговые рекомендации специалистов нашего сервиса. В общем, данный механизм состоит из аналогичных элементов, как и большинство бензопил пользовательского уровня. Следовательно, его разборка и обратная сборка не составит для вас трудностей. Магазин бензоинструментов Kosi Kosa рад предложить вам качественный инструментарий, а также содержательные статьи по эксплуатации и ремонту механизмов.
Бензопилы Партнер – неисправности их устранение
Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.
Как заправить бензопилу Партнер?
Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.
Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.
Как выставить зажигание на бензопиле Партнер?
Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:
- В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
- Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
- Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

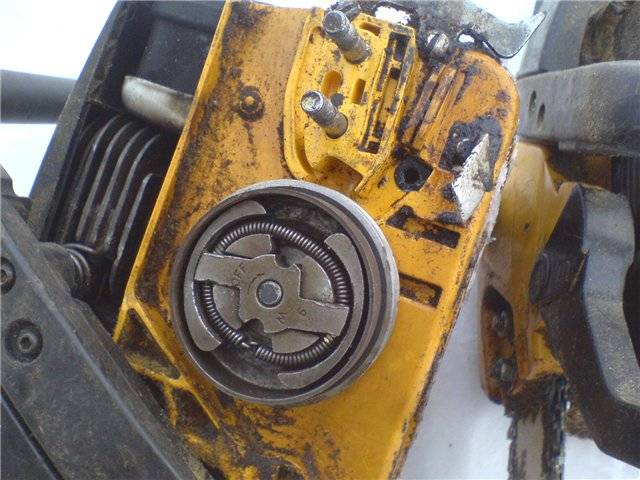

Как снять сцепление на бензопиле Партнер?
Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:
- Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
- Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
- Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.
Как заменить масляный насос на бензопиле Партнер?
Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:
- Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
- Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
- Если на каналах появились трещины, то их нужно заменить;
Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.
Как отрегулировать карбюратор на бензопиле Партнер?
Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:
- Снимите крышку и очистите запчасти под ней;
- Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
- Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
- Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
Бензопила Партнер 350 – неисправности и их устранение
Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.
Бензопила Партнер 350 заводиться и глохнет – как решить проблему?
Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.
Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.
Что делать, если бензопила Партнер 350 не заводиться?
В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.
Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.
Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности
Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.
Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.
Заливает свечу на бензопиле Партнер 350 – устранение поломки
Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.
Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.
Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.

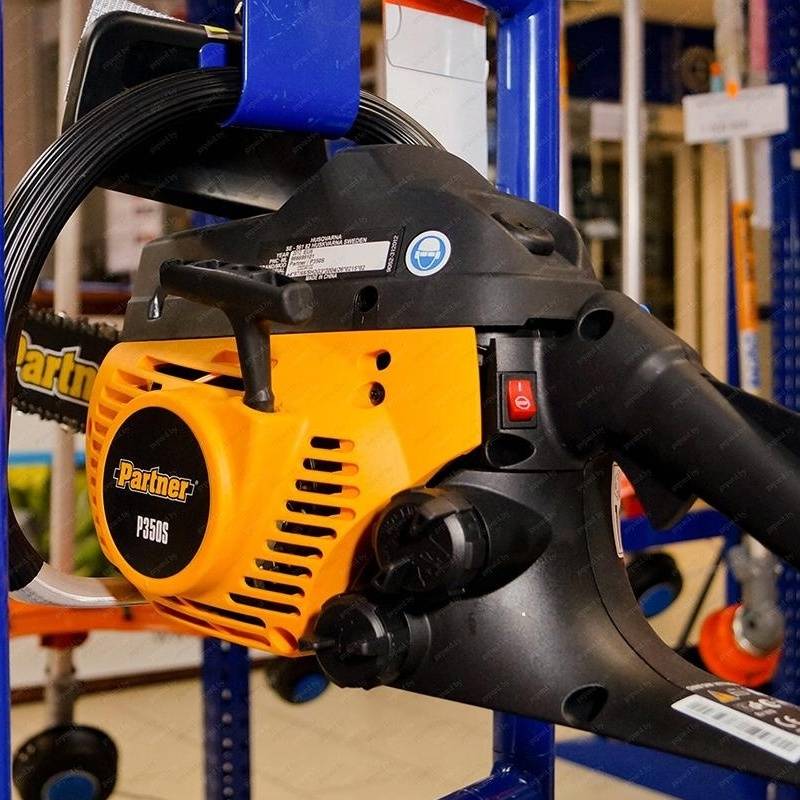

Описание и технические характеристики устройства
Бензопила Partner 350 является примером отличной мастерской пилы, пригодной для осуществления различного рода работа на приусадебном участке, заготовки дров и т. д. Если сравнивать с бензопилой штиль мс 180 или бензопилой патриот, то Partner 350 является очень необходимой если речь идет о периодической сфере использования при небольших уровнях нагрузок.
Важно отметить, что агрегат имеет хромированную внутреннюю поверхность рабочего цилиндра, что позволяет в разы продлить эксплуатационный срок прибора. Эта бензопила имеет хорошую систему очищения воздуха, маркировки CCS
Иными словами будет сказано, в агрегате задействована система воздухоочистки, за основу которой взят принцип обычной центрифуги.
После очистки подготовленный к работе воздух попадет через особые фильтра в карбюратор. Если вас интересует настройка карбюратора бензопилы партнер 350, то сообщаем, что разобрать и прочистить его можно легко своими силами. Чтобы отрегулировать карбюратор просто добавляйтев систему воздуха и дайте ей минутку поработать в пустую. Потом погазуйте несколько раз подряд, но не спеша. Посмотреть видео о том как отрегулировать карбюратор на бензопиле можно здесь.
Если наблюдаются «провалы» вдинамичной работе, тогда нужно будет открутить Л-винт L на ¼ его оборота и заново все перепроверить. Как видите, регулировка карбюратора бензопилы партнер 350 своими руками возможна и е представляет собой особой сложности.
Устройство бензопилы ПАРТНЕР 350
Устройство бензопилы партнер 350 достаточно простое для понимания. Если Вы новичок, и не знаете как пилить деревья бензопилой перейдите сюда.Чтобы окончательно вникнуть в схему работы данного агрегата, предлагаем детально ознакомиться с инструкцией пользователя.
Бензопила партнер 350 характеристики:
- Пила бытового типа;
- Оснащена двухтактным двигателем одноцилиндрового типа;
- Удельная мощность системы равна1,8 л.с. (1,3 кВт);
- Кубический объем движка – 36 см;
- Тип старта – ручной;
- Топливный объем – 400мл;
- Масляный объем – 200 мл;
- Тип охлаждающей системы – воздушный;
- Характерны максимальные холостые обороты до 4000 об в минуту;
- Рабочая длина шины – 0.4 м;
- Цепной шаг – 3/8;
- Вид используемого для работы топлива – масло + бензин;
- Номинальный вес около 4.7 кг.
Информационное обеспечение
Прилагаемая инструкция содержит в себе рекомендации по регламентному обслуживанию, по определению и самостоятельному устранению неисправностей, ассортименту расходных материалов и другую полезную информацию.
В конструкцию пилы заложены высокие стандарты надежности. Если двигатель не заводится, причину следует искать в качестве рабочей смеси или неправильной регулировке топливной системы. На контактах свечи зажигания нет искры — налицо отказ электронного блока.
Запчасти и расходники представлены в достаточно широком ассортименте, что позволяет восстанавливать работоспособность изношенных узлов инструмента с минимальными затратами средств и рабочего времени. Крупный ремонт пилы рекомендуется выполнять силами специалистов сервисных служб.
