Делаем цанговый патрон для ручного инструмента и станка
Самый простой самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если вам понадобятся инструменты для станка, вам придется оттачивать его от заготовки, а без специальных знаний не обойтись.
Способ 1. Простейшая цанга из проволоки
Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми деталями, подойдет миниатюрная цанговая муфта, сваренная из стальной проволоки
Важно учитывать, что полученный патрон можно использовать только для сверл такого же диаметра, при этом диаметр сверла должен соответствовать выходному валу мотора
Фото № 2: простейший зажим для проволоки
Для работы вам потребуются следующие инструменты и материалы:
- цилиндрическая металлическая заготовка, диаметр которой совпадает с диаметрами выходного вала двигателя и дрели;
- стальная проволока толщиной 1 мм;
- электросварщик;
- флюс для сварки или KFET.
Проволоку следует обернуть вокруг зазора, образуя жесткую пружину. Проволочные петли следует располагать как можно ближе друг к другу. Готовую пружину приваривают непосредственно к заготовке с помощью флюса или КПЭТ.
Получившаяся цанговая муфта надевается на вал двигателя, а сверло вставляется в отверстие на противоположном конце.
Способ 2. Цанговый зажим из винта
Цанговый патрон с аналогичными характеристиками можно изготовить другим способом. Изделие будет состоять из двух частей, соединенных винтом. Крепление зажима на валу электродвигателя и инструмента осуществляется цилиндрическими канавками на внутренних поверхностях оборудования.
Фото № 3: Заготовки для изготовления цангового зажима
Для работы вам понадобятся:
- болт или винт 8 мм;
- накидная гайка М8;
- болгарка с диском по металлу;
- дрель и сверла на 2 и 5 мм.
Фото № 4: Цанговый патрон, установленный на электродрели, в работе
Просверлите отверстие диаметром 3 мм в стойке болта. Сделайте два регулярных осевых разреза крест-накрест болгаркой или ножовкой по металлу. Далее просверлите отверстие диаметром 2 мм в закрытой гайке ровно по центру. Увеличьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый штангенциркуль перед использованием необходимо отцентрировать. Только тогда он будет работать должным образом.
Способ 3. Самодельный цанговый патрон для фрезерного станка
Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оборудования вам понадобится стальная заготовка (кругляк диаметром 40 мм и высотой 70 мм). Работа проходит в два этапа. Сначала изготавливается корпус шпинделя, затем зажимная гайка.
Фото № 5: цанга для фрезерного станка, выточенная на токарном станке
Производство корпуса шпинделя:
- Зафиксируйте заготовку в шпинделе кулачками заднего хода.
- Просверлите сквозное отверстие по оси и просверлите его.
- Нарежьте резьбу M27 x 2 в отверстии.
- Отшлифуйте заготовку снаружи.
- Отрежьте заготовку, которая будет поддерживать базовую опорную поверхность на шпинделе.
- Снимите получившийся шпиндель со шпинделя и трехкулачковый патрон со станка и навинтите шпиндель на шпиндель до упора.
- Заново расточите цилиндрические и конические поверхности гнезда захвата.
- Отрежьте конец вала и навинтите его на стопорную гайку.
Производство зажимных гаек:
- Закрепите заготовку в обратных кулачках трехкулачкового патрона.
- Просверлите отверстие, просверлите внутреннюю полость.
- Отшлифовать опорную поверхность внутреннего конца.
- Нарезать соединительный провод в гайке.
- Навинтите гайку на шпиндель, предварительно установленный на шпинделе станка.
Полученную оснастку можно улучшить, чтобы упростить установку инструмента. Для этого на боковые поверхности корпуса картриджа накатывают гофры, а на внешних боковых поверхностях делают гайки и пазы.
Патрон токарный: назначение, виды и особенности выбора
Вернуться в список статей
Стремительное развитие металлообрабатывающего комплекса сложно представить без постоянного совершенствования станочного оборудования. Оно определяет скорость заточки деталей, соблюдение их геометрии, качество обработки поверхности.
Для прочной фиксации заготовки используется патрон для токарного станка, обеспечивающий необходимое зажимное усилие и точность центрирования. В этой статье рассмотрены основные вопросы, касающиеся выбора устройств:
В данной статье будут освещены следующие вопросы:
Патроны токарные устанавливаются на универсальных и специальных станках и используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Деталь не срывается, сохраняет правильное положение при работе, снижая риск поломки резца и обеспечивая высокую скорость изготовления изделия.
Патроны для токарных станков производятся из закаленной стали, реже – чугуна, и отличаются друг от друга конструкцией и назначением. В России разработано и утверждено восемь стандартов, описывающих требования к этим элементам. Например, согласно ГОСТ 1654-86, выделяется 4 класса точности: А (особо высокая), В (высокая), П (повышенная) и Н (нормальная).
Все используемые токарные патроны условно делятся на две группы: кулачковые и цанговые. Первые состоят из нескольких подвижных сегментов (кулачков), за счет которых и происходит фиксация детали.
Они применяются для большинства операций и отличаются друг от друга особенностями конструкции и назначением.
Патрон токарный также классифицируется по:
- количеству кулачков (от двух до шести);
- особенностям крепления (по внешней или внутренней поверхности);
- специфике исполнения (цельные, сборные или накладные кулачки);
- используемому приводу (ручной или механический).
Каждый вид устройства имеет свои преимущества, особенности использования и предназначен для определенных функций.
2-х кулачковый патрон для токарного станка используется для крепления сложных фасонных деталей, нецилиндрических и несимметричных заготовок. Их особенность заключается в способности фиксировать в губках необработанные поверхности, обеспечивая достаточное сцепление.
Все детали изделия производятся из стали, подвижные части подвергаются термообработке, что увеличивает их прочностные характеристики и износостойкость. Размеры стандартизированы: диаметр варьируется от 125 до 400 мм. К недостаткам устройств этого типа относят высокий риск нарушения центрирования из-за широкого зазора между направляющими.
Снижение временных затрат позволяет ускорить процесс, что особенно важно при большой загрузке, например, на серийных станках. Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах
Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах
а — трехкулачковый патрон; б — четырехкулачковый патрон
Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах. а — трехкулачковый патрон; б — четырехкулачковый патрон
а — трехкулачковый патрон; б — четырехкулачковый патрон
а — трехкулачковый патрон; б — четырехкулачковый патрон.
3-кулачковый патрон для токарного станка может быть спиральным и реечным. Спиральные конструкции появились одними из первых и применяются более 100 лет благодаря простоте и надежности.
К быстрому выходу из строя приводит использование непрочной улитки, попадание грязи и металлической стружки в зазоры.
Цанговые зажимы их виды, особенности применения советы по изготовлению зажимной цанги своими руками
Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.
В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:
- Рычажные;
- Цанговые;
- Сверлильные, они же быстрозажимные;
- Клиновые и гидропатроны;
- Трех- и четырехкулачковые;
- Термопатроны и мембранные.
Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.
Самостоятельное изготовление
Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.
Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.
Далее процесс изготовления идет по следующей схеме:
- Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
- Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
- Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.
Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.
Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.
Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды
Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно
Удачной работы с различными видами зажимов!
Выбор цангового зажима для фрезера на Алиэкспресс и других площадках
Совместимость – это первое и самое необходимое условие выбора. Зажим должен подходить к конкретной модели инструмента. Выбор для фрезерных стационарных станков чаще всего проводят по маркировке зажима. В Инструкции по эксплуатации станка она должна быть указана. Например, ER 11 , или ER 16.
Когда нет маркировки, выбор проводят по внешнему виду и размерам диаметров. Например, вот так на Алиэкспресс показаны зажимы для гравировально-фрезерного дремеля.
Здесь четко указаны основные параметры – диаметр сверл-мини фрез для каждого патрона (от 0,5 мм до 3 мм) и посадочный диаметр всего узла на шпиндель инструмента – 2,35 мм.
Иногда возможен подбор конкретно по названию модели фрезера. Например, зажим для фрезера ИНТЕРСКОЛ ФМ-67/2200Э. Но это на других площадках. На Алиэкспресс классификация деталей по моделям встречается редко.
Цанговый зажим может называться по-разному. Особенно на иностранных площадках: адаптер, зажим шпинделя, патрон.
Самодельная цанга-муфта простейшей конструкции
Самые простые плоскогубцы, работающие по принципу муфты, можно сделать из стальной проволоки диаметром 1 мм. При этом следует учитывать, что цанга предлагаемой конструкции не является универсальным зажимным устройством и может использоваться только для сверл такого же диаметра
В этом случае важно, чтобы поперечный размер используемых сверл максимально соответствовал диаметру выходного вала приводного двигателя. Кроме того, важно учитывать, что такую цангу можно использовать только при сверлении материалов с низкой вязкостью
Самодельный зажим для кабеля
Для изготовления струбцины предлагаемой конструкции потребуются следующие расходные материалы, приспособления и инструмент:
- цилиндрическая деталь из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и дрели;
- стальная проволока;
- электросварщик;
- паяльный флюс.
Такой же процесс изготовления цангового патрона для микробура выполняется по следующему алгоритму:
Проволока наматывается на заготовку так, что образует жесткую пружину
Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Простейший цанговый патрон для микродрели можно изготовить вручную и в другой конструкции. Конструкция такого патрона, стоимость изготовления которого будет очень невысокой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из этих половин выполнены цилиндрические канавки, которые при затяжке винта обеспечивают закрепление как зажима на валу приводного двигателя, так и используемого инструмента. Решив сделать такой зажим своими руками, имейте в виду: для того, чтобы он работал правильно, перед использованием его необходимо всегда балансировать.
Самодельная клипса на основе штангенциркуля-карандаша
Самодельная цанга-муфта простейшей конструкции
Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра
При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью
Самодельный зажим из проволоки
Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:
- цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
- проволока из стали;
- электрический паяльник;
- флюс для пайки.
Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:
Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина
Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Готовую пружину, не снимая с болванки, тщательно пропаивают.. Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении
Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку
Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.
Читать также: Рейтинг зернодробилок для домашнего хозяйства
Самодельный зажим на основе цангового карандаша
Сфера применения цанговых патронов и основные преимущества
Фиксирующая оснастка со сменными цангами широко применяется для установки резцов и осевых заготовок на различных типах металлорежущих станков. Применяется она и на станках с ЧПУ благодаря высокой надежности зажима и быстрой смене инструмента. Цанговое крепление оптимально для фиксации прутков и других деталей цилиндрической формы. Его применение удобно и для повторного крепления обработанной детали.
Основные достоинства цангового метода фиксации:
- Минимальное радиальное биение заготовки.
- Высокоточная центровка детали.
- Простая установка без применения ключей.
Основным недостатком цанговых патронов является ограниченный диаметр хвостовиков устанавливаемых инструментов и заготовок. Для расширения типоразмеров инструмента возможно использование переходных втулок.

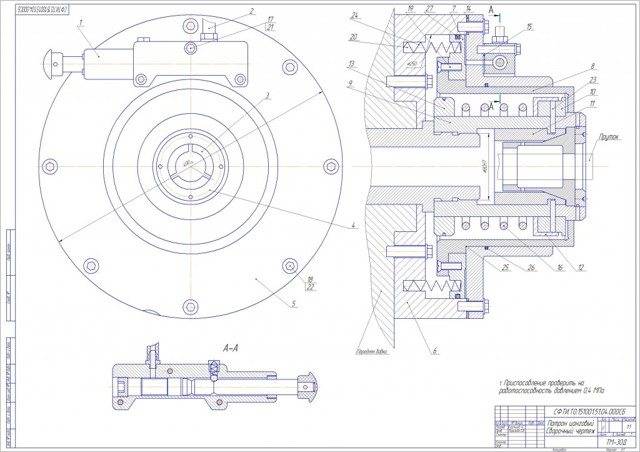

Конструктивные особенности
Основные их составляющие таковы:
- цанга;
- корпус;
- гайка.
Гайка для цангового патрона
Корпус предназначен для установки зажима на фрезеры. Он должен быть надежным и прочным, не допускать никаких механических повреждений, деформаций. Поэтому для его производства применяются определенные сплавы.
Гайка обеспечивает надежную фиксацию детали патроном, не допуская ее колебаний или смещения. Она представлена несколькими типами – самозажимной либо быстрозажимной (к ней требуется специальный ключ).
Сама цанга – это обычная втулка, куда помещается задняя часть фрезы. По мере закручивания гайки, элемент будет прочно фиксироваться путем равномерного его обжатия. Диаметр ее бывает различным.
Положение цанга в патроне:
- неподвижное;
- втягиваемое;
- Выдвигающееся.
В подающей цанге предусматривается отверстие для плотного удержания заготовки. Обычно ее размещают на вращающемся штоке. При необходимости закрепить какой-то элемент с очень маленьким размером, применяется зажимная втулка разъемная. Посредством специальной пружины внутри ее осуществляется раздвижение кулачков.
Зажимы вне зависимости от их конструктивных особенностей применяются для фиксации деталей либо инструментов для обработки металла на фрезерном станке. Выбирают их исходя из имеющегося диаметра резца.
Самостоятельное изготовление
Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа. Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой. Далее процесс изготовления идет по следующей схеме:
- Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
- Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
- Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.
Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.
Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов. Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды
Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно. Удачной работы с различными видами зажимов!
Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками.
Самодельный цанговый патрон, выточенный на токарном станке
Существует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.
Что такое цанговый зажим (или патрон) и как его сделать своими руками?
Цанговый патрон является видом зажимного патрона. Предназначен для зажатия цилиндрических заготовок с гладкой поверхностью. Используют для сверлильных, сверлильно-присадочных, фрезерных, токарных станков и станков с числовым программным управлением.
Основной элемент цанга – втулка с продольными разрезами. Между надрезами находятся упругие лепестки, которые при сжимании держат материал. Обычно один патрон продается с набором цанг разного диаметра.

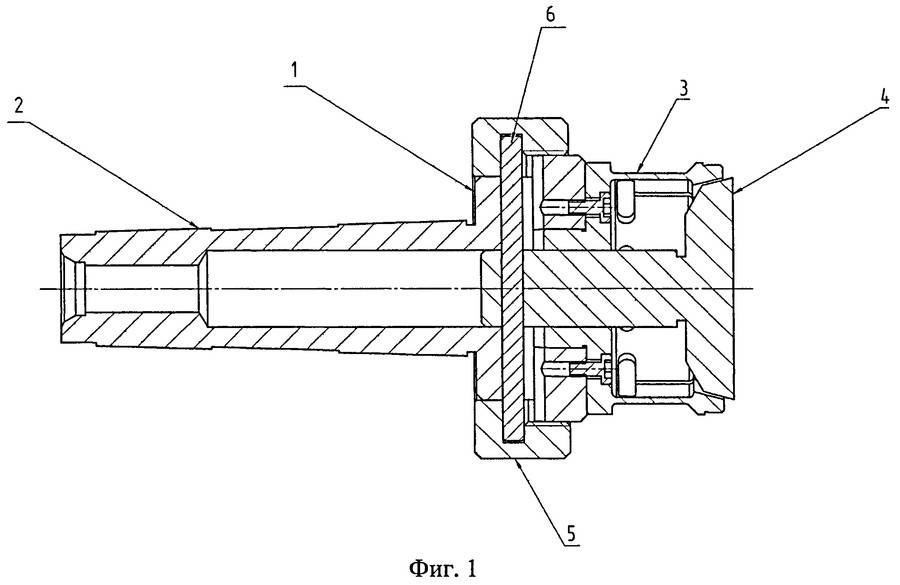

Патрон состоит из трех частей – корпуса, сменной втулки (цанги) и зажимной гайки. Цанга имеет несколько осевых прорезей, делящих ее на лепестки. Количество лепестков меняется в зависимости от диаметра втулки.
Материал держится за счет того, что контргайка передает давление на конусное образование, и деталь сжимается радиальным усилием. Есть сменные цанги для крепления цилиндрических деталей, а также заготовок в форме многогранников.
Устанавливается патрон цанговый на вал станков.
В зависимости от назначения, цанги делятся на три вида:
- Подающая цанга. Представляет собой закаленную стальную втулку, имеющую три неполных надреза. Лепестки направлены к центру и пружинят. Отверстие подающей цанги подбирается такого диаметра, чтобы деталь плотно зажималась. Оснащается набором сменных вкладышей, дающих возможность зажимать детали разного диаметра и профиля.
- Зажимная цанга. Представляет собой втулку со сквозным отверстием. Вдоль оси формируется два места крепления. Материал, установленный в цангу, крепко фиксируется и держится в процессе работы. Для квадратных деталей делается зажим с четырьмя прорезями, для круглых и шестигранных материалов – с тремя. С набором цанг под разные формы заготовок можно закрепить в патрон деталь любой формы. Преимуществом таких моделей является практически нулевые радиальные биения.
- Разъемная цанга. Применяется при обработке деталей с небольшим диаметром. Разведение кулачков производится с помощью пружин.
Применение
Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков.
Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков.
Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.
Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.
Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.
По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.
Преимущества и недостатки
Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:
- Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
- Зажим деталей маленького диаметра.
- Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
- Большая площадь поверхности контакта исключает прокручивание заготовки.
- Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
- Универсальность. Подходит практически для всех видов станков.
Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая.
Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь.
С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.
Как сделать мини дрель для печатных плат своими руками
Основное назначение мини-дрели — сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов. Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.
Из чего можно сделать
Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.
- Фен. Данный вариант является наиболее предпочтительным, так как мощности моторчика от фена будет вполне достаточно для того, чтобы минидрель могла выполнять свои основные функции. Максимальное число оборотов такого двигателя достигает 1500-1800 об/мин.
- Магнитофон. Поскольку мощность двигателя магнитофона очень маленькая, единственное, что может получиться из такой затеи – дрель для печатных плат. Питание двигателя осуществляется от 6 Вольт, а это значит, что вам придется подыскать соответствующее зарядное устройство или батарейку.
Двигатель магнитофона
- Катушка от удочки. Мини ручная дрель может быть изготовлена из обычной катушки для удочки. Механизм катушки будет использоваться в качестве моторчика и посредством вращения приводить в действие патрон со сверлом. Достоинством данного способа является простота изготовления и отсутствие необходимости питания от аккумулятора или электросети.
https://youtube.com/watch?v=I_wB3_gP4kc
Делаем мини патрон
Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.
Цанга зажимная
Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.
Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.
Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.
Подготовка корпуса
В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку, необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта, в крышке необходимо просверлить отверстие для выхода сверла.
Соединяем элементы
С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.
Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.
Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!
Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.
Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.
Большая Энциклопедия Нефти и Газа
Самоцентрирующие патроны и оправки составляют особую группу многозвенных механизмов.
Самоцентрирующие патроны выпускаются 4 классов точности: а) для универсальных работ – нормальной точности Н и повышенной П; б) для чистовых работ – – высокой В и особо высокой А.
Самоцентрирующие патроны для сверлильных станков не требуют повышенной точности диаметра кулачков, а также точного их расположения относительно центра патрона. Они устанавливаются на станке по зажатой эталонной детали и, как правило, используются лишь для первой операции обработки детали без направляющих для инструмента. И табл. 13 приведены нормали таких патронов.
| Подвижный люнет. |
Самоцентрирующие патроны удобны для закрепления круглых симметричных деталей.
Самоцентрирующие патроны, как правило, имеют три кулачка ( фиг. Эти патроны называют спиральными с конической зубчатой передачей, так как перемещение кулачков / происходит с помощью спирали 2 и конической зубчатой передачи.

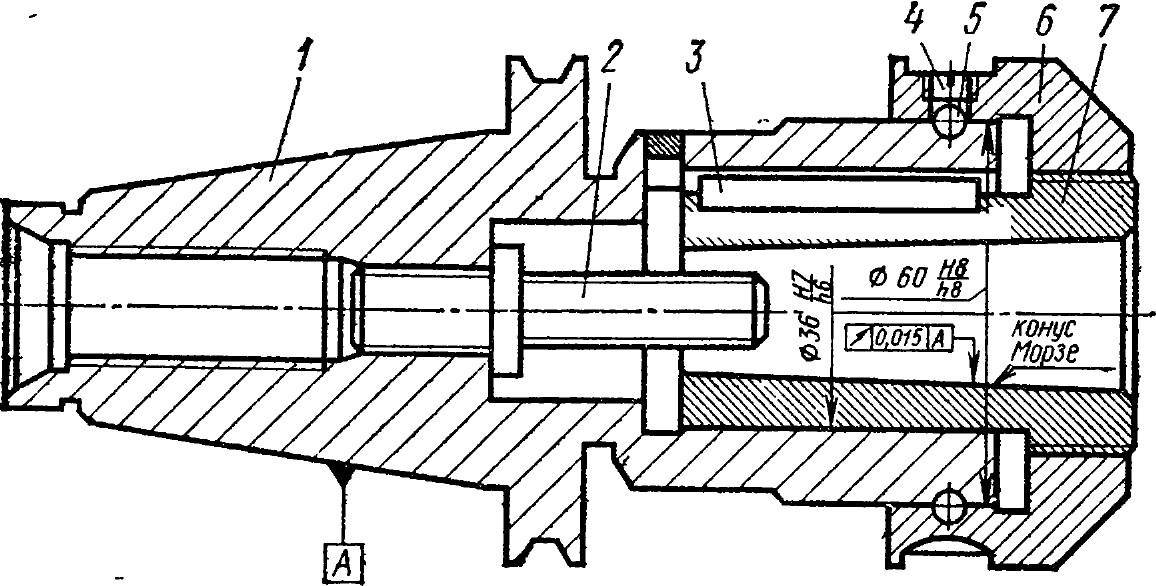

Самоцентрирующие патроны ( цанговые и кулачковые) предназначены для крепления сравнительно мелких инструментов: цанговые патроны – для инструментов с диаметром хвостовика от 2 до 15 мм; трехкулачковые патроны – для сверл диаметром от 0 5 до 15 мм.
Самоцентрирующие патроны обеспечивают точное центрирование метчиков, что особенно важно при нарезании точной резьбы. Встречаются два основных типа самоцентрируюших резьбонарезных патронов: с цанговым и с шариковым зажимами.
Самоцентрирующий патрон для сверлильных станков.
Самодельная цанга-муфта простейшей конструкции
Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра
При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью
Самодельный зажим из проволоки
Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:
- цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
- проволока из стали;
- электрический паяльник;
- флюс для пайки.
Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:
Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина
Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Готовую пружину, не снимая с болванки, тщательно пропаивают.. Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом
На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку
Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку
Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.
Читать также: Машинка для ощипывания птицы своими руками
Самодельный зажим на основе цангового карандаша
