Как правильно пользоваться инструментом
Грамотное использование изготовленного штробореза помогает устранить ненужные затраты материала и времени. При работе с ручным бороздоделом нужно:
- Прочертить разметку для будущей борозды. СоветЕсли у вас мало опыта, можно в качестве разметки прикрутить к поверхности штробления ровную длинную деревянную рейку. Так исключается возможность, что штроборез при протягивании пойдёт в сторону.
- Установить режущую часть на начало линии.
- Одной рукой следует держать ручку, размещенную далее от ножа.
- Другая рука находится на рукоятке, расположенной над режущим элементом.
- Одновременно с нажатием на рукоять над ножом следует протягивать штроборез вдоль разметки.
- Периодически нужно сметать газобетонную пыль с помощью щётки, чтобы не затруднять штробирование.
Важно!Существуют варианты изготовления инструмента из арматуры. Но, как показывает практика, они очень неудобные для применения
Чтобы не возникало дискомфорта при использовании арматурных версий, нужно видоизменить рукоятки, например, зачехлить их или надеть деревянную насадку
Чтобы не возникало дискомфорта при использовании арматурных версий, нужно видоизменить рукоятки, например, зачехлить их или надеть деревянную насадку.
Современная промышленность предлагает массу различных инструментов для работы с газобетоном, как электрических, так и ручных. Приобретать готовый бороздодел нерационально для частного применения, поскольку даже ручной вариант стоит недешево. Затраты на самостоятельное изготовление приспособления будут ниже. К тому же, самодельным инструментом можно пожертвовать в случае его поломки.
Однако, бывают скидки на комплект инструментов по газобетону.
Лучшие штроборезы средней мощности
Такой инструмент предназначен для профессионального использования в ремонте и строительстве. Основное его отличие от маломощных моделей — надежность и хорошая переносимость длительных нагрузок.
Metabo MFE 40 – эргономичная модель с высокой производительностью
5.0
★★★★★
оценка редакции
100%
покупателей рекомендуют этот товар
Смотрите обзор
Удобный и функциональный двухдисковый штроборез благодаря 1,9 кВт двигателю и грамотно подобранным оборотам оснастки (5000 об/мин.) позволяет практически без усилий нарезать пазы шириной от 9 до 35 мм в бетоне и кирпиче.
Для удобной и безопасной эксплуатации производитель предусмотрел систему электронной стабилизации оборотов, предохранительную муфту, плавный пуск и защиту от случайного включения.
Достоинства:
- Удобная регулировка параметров реза.
- Отличная эргономика.
- Хороший набор функций.
- Возможность подключения пылесоса.
- Кейс с набором распорных колец и инструмента.
Недостатки:
Высокая стоимость – 25 тысяч.
Очень хороший инструмент для серьезных работ, который мог бы лидировать лидерство во всех категориях, если бы не сравнительно небольшой диаметр оснастки 125 мм.
Sparky FK6524 – эргономичный штроборез с алмазными дисками
4.9
★★★★★
оценка редакции
95%
покупателей рекомендуют этот товар
Мощный, выносливый двухдисковый инструмент обладает отличной производительностью. Двигатель мощностью 2400 Вт разгоняет 230-милиметровую оснастку до 6500 об/мин, что позволяет без особого труда нарезать штробы, шириной до 40 мм и глубиной до 65 мм.
Несмотря на то, что данная модель только недавно попала на отечественный рынок, она уже успела получить всеобщее признание благодаря внушительным техническим характеристикам, надежности, отличной комплектации и сравнительно невысокой стоимости в 18 тыс. руб.
Достоинства:
- Высокая производительность.
- Плавный пуск.
- Антивибрационная система.
- Хорошая эргономика.
Недостатки:
Большая масса (9,6 кг).
Sparky FK6524 – отличная модель, предназначенная для длительной работы без перекуров. Однако проверить такой тяжелый инструмент на выносливость будет довольно трудно – исключительно из-за усталости в руках.
Patriot AG 100 – надежный инструмент из бюджетной категории
4.9
★★★★★
оценка редакции
93%
покупателей рекомендуют этот товар
Смотрите обзор
Мощная и удобная двухдисковая модель широко используется при прокладке кабеля и установке систем кондиционирования.
Несмотря на низкую стоимость, штроборез оснащен высокопроизводительным двигателем на 1,7 кВт, который специально разработан для длительной работы под нагрузкой.
Особенностью этого бороздодела под оснастку 150 мм стала возможность регулировки глубины нарезки без дополнительных инструментов. А плавный пуск, продуманная конструкция защитного кожуха и эффективная система пылеудаления сделают работу инструментом максимально комфортной и безопасной.
Достоинства:
- Двигатель с бронированием ротора и статора.
- Продуманная система защиты оператора.
- Бесключевая регулировка глубины паза.
- Прорезиненная эргономичная рукоятка.
- Низкая стоимость – 7 тысяч рублей.
- Небольшой вес (4,7 кг).
Недостатки:
Отсутствие электроники для подержания частоты вращения под нагрузкой.
Patriot AG – очень привлекательная модель, которая подкупает неплохими техническими характеристиками и доступной стоимостью.
Hammer STR 150 – хорошее сочетание мощности и небольшой массы
4.6
★★★★★
оценка редакции
84%
покупателей рекомендуют этот товар
Смотрите обзор
Классический двухдисковый штроборез, мощности которого достаточно для создания пазов в кирпичных и бетонных конструкциях.
Залогом популярности данной модели являются: плавный пуск, подержание постоянных оборотов под нагрузкой, защита от непреднамеренного включения и небольшой вес (5,5 кг). При этом движок здесь выдает честные 1,7 кВт, а сам инструмент работает с оснасткой 150 мм.
Достоинства:
- Хорошая мощность.
- Надежность.
- Компактность.
- Неплохой набор функций.
- Защита Цена меньше 6 тысяч рублей.
Недостатки:
- Не самая эффективная система пылеудаления.
- Низкие обороты (4000 об/мин).
- Нет системы остановки двигателя при закусывании оснастки.
Hammer STR стоит рассматривать как прибор для бытовых нужд. Спорным моментом является направление вращения дисков по ходу движения штробореза.
При подготовке пазов на вертикальных поверхностях — это плюс, так как вес инструмента облегчает работу.
При штроблении горизонтальных поверхностей нужно вести прибор «на себя», что весьма неудобно из-за особенностей расположения пусковой кнопки и шланга пылесоса.
Как выбрать штроборез правильно – рекомендации редакции HouseChief.ru
На наш взгляд, самое верное решение − выбирать штроборез, отталкиваясь от конкретных задач. К примеру, опираясь на предельно допустимую ширину борозды. В этом случае для прокладки тонкостенных кабелей будет достаточно канавки шириной 20 мм. А если вы планируете скрыть водопроводные коммуникации, то в этом случае рассмотрите инструмент, способный проштробить лунку в 60 мм.
Как мы уже замечали в этом обзоре, ширина штробы может выставляться как вручную (подбором специальных прокладок), так и автоматически
Для бытовых нужд подойдёт аппарат с малой мощностью – до 1,5 кВт. Однако помните, что большой объём работ с ним вы не сможете сделать быстро. Мотор будет постоянно перегреваться и глохнуть.
Если вы подбираете инструмент для профессиональных работ, не спешите рассматривать самый мощный. Вес такого изделия в некоторых случаях имеет отрицательные стороны. Оборудование среднего класса (1,4-2 кВт) позволяет выполнить основные работы без больших задержек и серьёзных усилий.
Для работы на бетоне и очень твёрдых поверхностях используются насадки − алмазные либо абразивные диски (либо насадки на болгарку) для штроборезов диаметром от 220 мм. Такие бороздоделы относятся к классу профессиональных и имеют высокую цену. В некоторых случаях необходимо проштробить борозду глубиной 10 мм и выше. При этом можно использовать болгарку или однодисковые электрические машины.
Монтаж труб методом прокола
Метод прокола используется чаше всего на глинистых и суглинистых почвах. Таким способом можно укладывать трубы диаметром не более 600 мм. Максимальное расстояние, на которое можно прокладывать трубы с использованием прокола грунта, составляет 60 метров. Такая проводка предполагает уплотнение почвы вокруг трубы. Выполнить прокол можно только с помощью специальной техники, так как для этого требуется сила в 3000 кН. Самым распространенным вариантом считается прокол и помощью гидравлического домкрата.
Чтобы уменьшить коэффициент трения и сопротивления в грунте, можно использовать наконечник в виде конуса. Основание этого элемента должно быть шире самой трубы на 2 см. Трубопроводы, имеющие небольшой диаметр, можно прокладывать без использования наконечника, прокол выполняется непосредственно трубой.
Варианты закрытой прокладки
Бестраншейный способ прокладки труб используется при проведении разных коммуникационных систем:
- Кабели связи.
- Трубопроводы, транспортирующие нефть, газ и тепловые ресурсы.
- Канализация, а также холодное и горячее водоснабжение.
- Ремонтные работы на определенных участках трубопровода или замена отдельных участков трубы.
Закрытая прокладка трубопровода в настоящее время предполагает много способов исполнения. В частности выделяются следующие варианты:
- Замена устаревших трубных изделий новыми элементами (санация).
- Прокалывание грунта.
- Продавливание грунта.
- Горизонтально-направленное бурение.
Первый вариант (санация) используется при необходимости проведения ремонтных работ или требуется полная замена отдельных элементов трубопровода. Другие варианты подразумевают непосредственную укладку трубных элементов. Бестраншейная прокладка широко распространена, так как указанный способ помогает предотвратить множество проблем, возникающих при открытой укладке трубопровода.
Чем штроборез отличается от болгарки
При разработке такого специфического устройства, как штроборез, производители взяли за основу обычную болгарку. Поэтому эти приборы даже внешне похожи и используют общий принцип действия. Да и в качестве режущего инструмента в обоих случаях применяется диск.

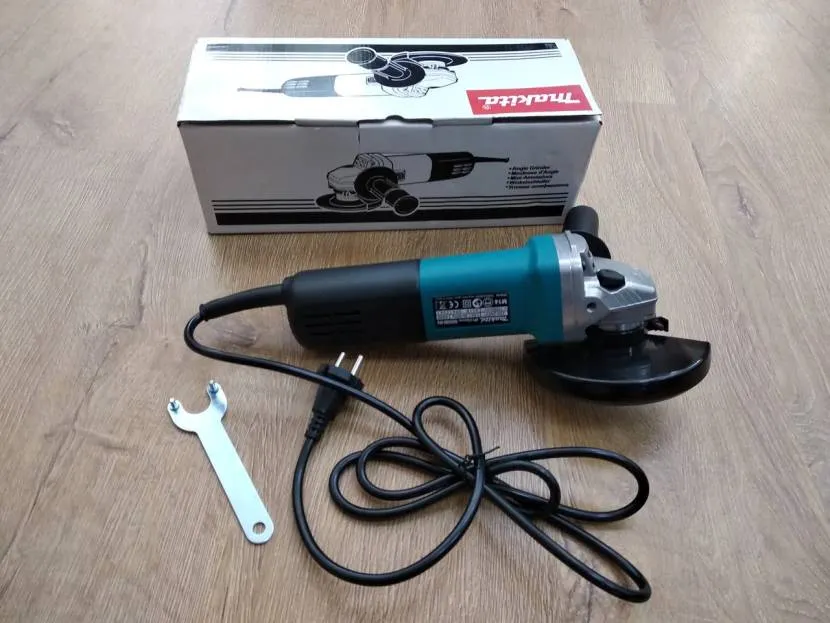

Обычная болгаркаИсточник prom.st
Только на штроборезе их установлено сразу два. Они расположены параллельно друг другу и могут смещаться в стороны на определенное расстояние. Это позволяет прорезать в стене сразу две канавки в один проход. После этого остается только выбрать между ними бетон перфоратором и штроба готова.
На эту работу с помощью болгарки уходит вдвое больше времени, поскольку работнику нужно проделать каждую борозду в отдельности. И к тому же при этом необходимо постоянно контролировать глубину проникновения диска в материал. А это приходится делать вручную на весу и буквально на глаз.
Пользоваться штроборезом намного удобнее. Его режущие диски установлены на специальную скользящую платформу. Опираясь на обрабатываемую поверхность, она сама контролирует глубину борозды. Необходимо только заранее правильно выставить диски. Это значительно облегчает последующую выборку бетона перфоратором.
Кроме этого приборы отличаются защитным кожухом. На болгарке он выполнен в самом простом варианте и предохраняет работника от мелких осколков, летящих из-под диска. Дополнительно он может защитить, когда диск разлетится на части при чрезмерной нагрузке.
Мощный защитный кожух на штроборезеИсточник pandashop.md
Все тоже самое выполняет и защитный кожух на штроборезе. Но помимо этого, внутри него смонтирован пылеуловитель с лабиринтной системой. А также кожух имеет узел для подключения строительного пылесоса.

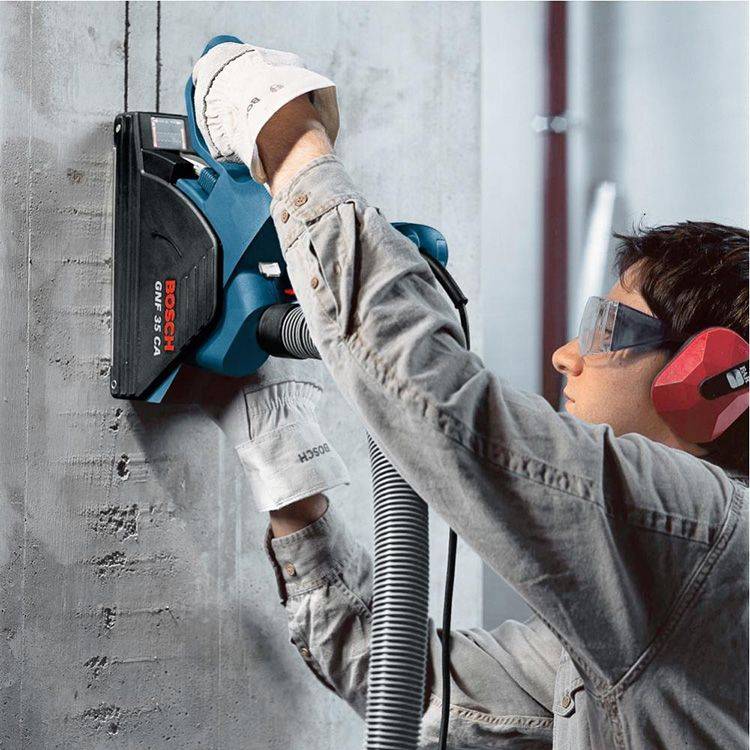

Рассмотрим на примере, как работать штроборезом. Сначала анализируют необходимую ширину штробы, опираясь на материалы для скрытых коммуникаций. Исходя из полученных данных, устанавливают диски на требуемом расстоянии друг от друга.
Затем в нужном месте на стене проводится разметка. Причем можно начертить лишь одну линию. Платформа с режущим инструментом прикладывается к поверхности, намечая начало движения. Двигатель штробореза приводится в действие и плавно продвигая платформу вдоль разметки перемещают прибор к конечной точке.
Используя для этой же задачи болгарку, необходимо будет нанести на стену две линии, выдерживая точные размеры. Проходов нужно будет сделать два. А контроль за глубиной и ровностью реза проводить визуально, удерживая инструмент полностью на весу.

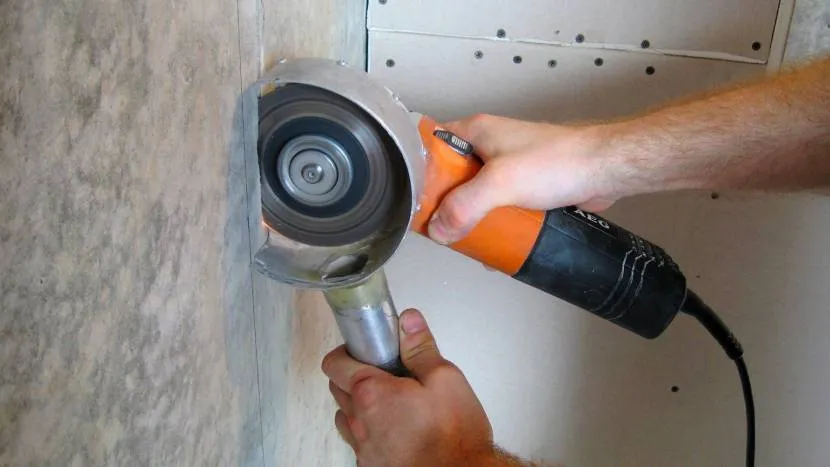

Штробление стены болгаркойИсточник bani-nsk.ru
Метод продавливания грунта
Проведение трубопроводов бестраншейным способом также предполагает использование метода продавливания грунта. Этот вариант более эффективен при укладке стальных труб большого диаметра, до двух метров. Процесс аналогичен методу прокалывания, но продавливание выполняется открытым концом. Образующуюся в результате землю удаляют.
Необходимая степень усилия для продавливания создается гидравлическими домкратами, установленными по всей окружности трубы. Работы такого типа можно проводить на грунте с большим содержанием глины, суглинков и песка. Оптимальная величина диаметра используемых труб может лежать в пределах от 60 см до 172 см. Прокладывать трубопроводы продавливанием грунта можно на участках шириной не более 100 метров. Таким методом часто укладывается труба в канаву на заезд, так как это достаточно эффективный способ.
Продавливание грунта выполняется следующим образом:
- Вначале необходимо вырыть котлован.
- Затем устанавливается упорная стена, на которой крепятся домкраты.
- Соединяют один конец трубы и домкраты, расположенные на стене. Другой конец остается открытым.
- Усилия, создаваемые домкратами, переходят на трубу, ее свободный конец вдавливается в слой грунта.
- Движение детали в грунте приводит к образованию внутри земляного столба. Его удаляют с помощью лопат, имеющих длинную и короткую рукоятку, а также используя ударные пневматические приспособления.

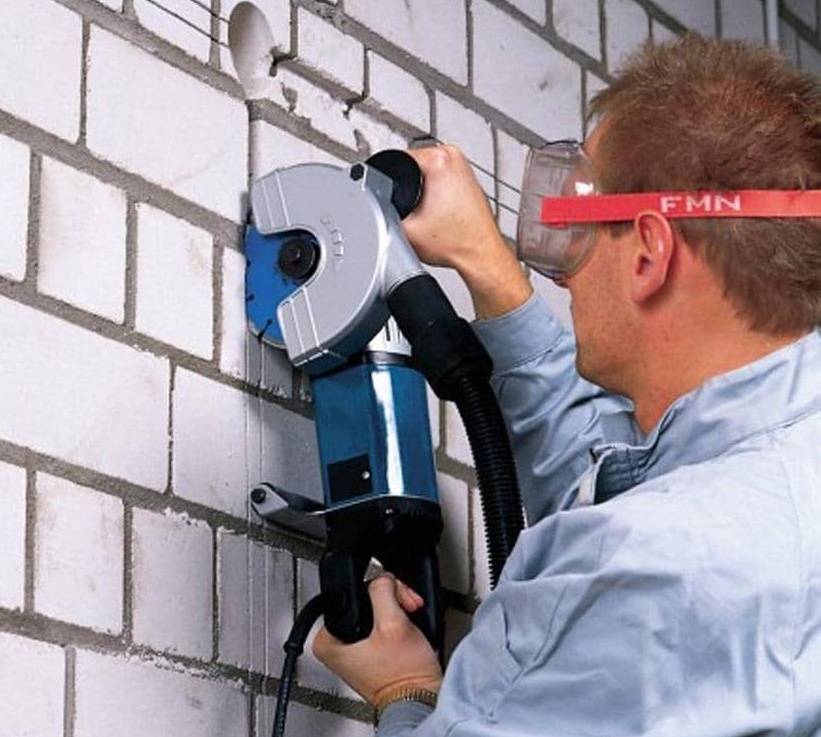

Чем штробить кирпичные стены
Кирпич — искусственный камень, применяемый для строительства разных объектов. Изготавливается из кварцевого песка, обожженного сырца, необожженной глины или отсева известковых пород. Отличается по виду, форме и характеристикам.
Вне зависимого от применяемого материала кирпичные стены трудно поддаются штроблению, поэтому для выполнения работы рекомендуется применять профессиональный инструмент.
Оптимальные варианты:
- Болгарка.
- Штроборез.
- Зубило и молоток (для коротких участков).
При штроблении необходимо быть осторожным, ведь кирпич имеет свойство крошится поэтому без защитных очков тут не обойтись.
Не большой лайфхак – использование сверла по керамике и шуруповёрта. Суть заключается в том, чтобы сверло по керамике использовать как фрезу, т.е. использовать для штробления кирпича боковые грани.
Выфрезирование канала происходит очень быстро и без пыли. Особенно данный лайфхак подойдет для силикатного кирпича.
Подготовка стен перед штроблением
Выше писалось: перед штроблением стены убедитесь в отсутствии спрятанных в ней проводов. Для этого понадобится специальное устройство – детектор. С его помощью можно узнать точное расположение старого кабеля. Делается это для повышения безопасности, чтобы исключить попадания рабочей поверхности электроинструмента на оголенный провод под напряжением. Последствия могут быть катастрофическими.
На стене указываются линии, по которым будут проходить штробы. Причем начинать разметку рекомендуем с распределительного бокса, двигаясь к выключателям, розеткам и другим источникам. Прежде чем начинать штробление, закройте дверные проемы, зажав между дверью и коробкой влажные тряпки. Это позволит избежать распространения пыли по всему дому.
Как правильно пользоваться
Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.
Ручным
Для использования инструмента следует также заранее приобрести направляющую.
Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.
Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.
После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.
Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.
Электрическим
Для каждого покрытия используется собственный пильный диск.
Затем при помощи уровня на поверхность материала наносится разметка.
Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.
После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.
Если работа проводится в плохо проветриваемом помещении (ванная комната, санузел), то очень удобно будет использовать строительный пылесос. Его следует подключить к штроборезу при помощи специального шланга. Таким образом воздух будет всасываться вместе с образуемой пылью, из-за чего помещение не испачкается так сильно, а дышать будет значительно проще.
В какой последовательности происходит подготовка к монтажу «трассы» кондиционера
Данная последовательность будет актуальна как для владельцев квартир, так и для монтажников:
- Сначала определяется место установки кондиционера (место расположения внутреннего блока в комнате).
- Далее выбираем мощность охлаждения устройства.
- Затем желательно определиться с типом «кондёра» (инверторный или on/off) и выбрать будущую модель. Сейчас при укладке «трассы» будут учтены размеры и трубки этой модели. Когда придет время приобретать кондиционер, то можно выбрать или рассматриваемую модель или любую другую (но ОБЯЗАТЕЛЬНО нужно будет учитывать размеры и диаметр трубок для нового прибора).
- Согласовываем точные отступы до внутреннего блока:
- отступ от потолка и багета;
- отступ от штор или стен.
Производится укладка «трассы» с нужным диаметром трубок. Подробнее об этом процессе напишу ниже.
- Заказчик подводит кабель электропитания к кондиционеру и продолжает отделочные работы («трасса» штукатурится).
- После финишной отделки блоки навешиваются на стены и подключаются к выведенным коммуникациям. Производится вакуумация системы и её запуск.
Выбираем достойный инструмент: критерии выбора и ошибки
Качественный инструмент позволяет произвести работу быстро и с высокой эффективностью конечного результата. Перед тем, как покупать инструмент, надо учитывать некоторые важные моменты, которые помогут избежать ошибок и не разочароваться в выбранной модели штробореза.
Перед покупкой следует:
Изучить рейтинг популярных самых лучших моделей штроборезов на торговом рынке.
Учесть стоимость товара: иногда товар по средней цене может быть по качеству лучше дорогого брендового продукта.
Обратить внимание на качество материала инструмента и комплектующих к нему аксессуаров, (+дата изготовления);
Важным фактором при выборе модели штробореза является место хранения товара (он должен храниться в сухих помещениях).
Обратить на характеристику инструмента: вес, габариты, мощность двигателя, описание обработки реза и т.д.
Важны отзывы потребителей.
Способность штробореза выполнять допустимую ширину и глубину борозды – это самый главный критерий при выборе инструмента для ремонта. Допустимая ширина канавки под закладку одиночного электрокабеля в гофре будет 20 мм, а для труб – 45 60 мм. В зависимости от параметров выполняемых работ и целевой направленности нужно выбирать соответствующую модель. Глубину пропила 60 — 65 мм можно считать самой достойной.
Подготовка отверстий
Под розетки и распределительные коробки отверстия вырезают с помощью перфоратора или ударной дрели. В качестве насадки используют алмазные или победитовые коронки.
Технология прорезания отверстий следующая:
- Сначала в отмеченном месте проделывают кольцевую борозду глубиной 10 мм.
- Затем коронку меняют на бур и просверливают отверстия в нескольких местах полученной окружности на требуемую глубину.
- Завершающий этап — снова устанавливают в инструмент коронку и при вращении удаляют все перемычки между просверленными отверстиями.
Гнездо под розетку, выключатель или монтажную коробку готово.
Как сделать штроборез из болгарки своими руками: шаг за шагом
Штроборез – очень полезный инструмент, но мало кто приобретает его специально для того, чтобы сделать в доме ремонт. Это не оправданное вложение средств, ведь его стоимость достаточно высока. В таком случае его можно сделать самостоятельно, особенно если в наличии есть лишняя болгарка.
Для изготовления самодельного штробореза из болгарки сначала нужно подготовить все необходимое: пару алмазных дисков, болгарку, гайки, защитный кожух или метал для его изготовления (вполне подойдет старая кастрюля), пылесос.
Главным отличием от болгарки является наличие двух режущих алмазных дисков, поэтому, чтобы сделать штроборез, необходимо адаптировать ее под два режущих элемента:
- Один из дисков крепится к машине традиционным способом.
Для крепления второго диска понадобится закрепляющая гайка с дополнительным кольцом того же диаметра, что и на основной гайке.
Оставшийся диск укладывается на закрепляющую первый диск гайку, и фиксируется дополнительной гайкой, перевернутой кольцом вниз. Здесь важно, чтобы оставшейся резьбы хватило для закрепления режущего элемента.
Если между режущими элементами штробореза установить дистанционную втулку или удлиненную гайку, это позволит в процессе эксплуатации инструмента менять между ними расстояние, регулируя в итоге ширину прорезаемой штробы.
Во время эксплуатации штроборез самодельный образует большое количество пыли. В промышленном инструменте данного рода предусмотрены пылеулавливатели.

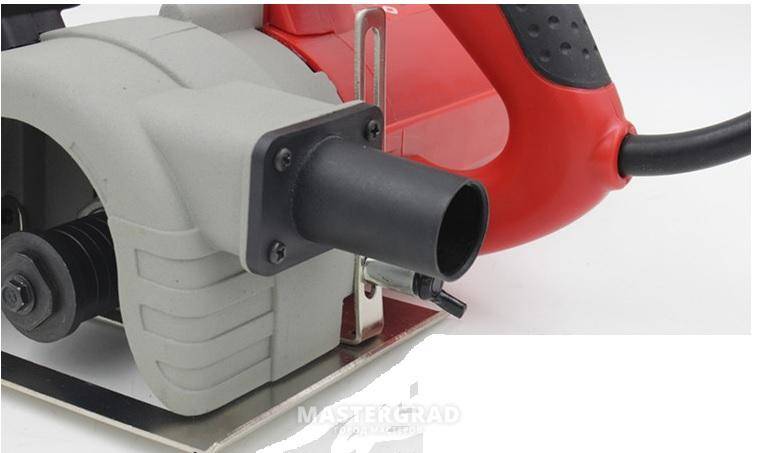

Для отвода пыли на самодельном штроборезе должен присутствовать защитный кожух. Приобрести его можно в любом строительном магазине или сделать самостоятельно из подходящей по диаметру кастрюли:
- Для начала варится опорная подошва из профильной трубы 60х40.
- К ней привариваются подготовленные заранее боковины.
- Кастрюлю нужно очистить от эмали, обрезать, просверлить в ней отверстие под УШМ, приварить к ней хомут кожуха.
- Лишнее все обрезается, приваривается усилитель кожуха и боковина.
- Для отвода пыли нужно вырезать патрубок диаметром до 3 см. В кожухе вырезается под него отверстие и патрубок приваривается к кожуху.
Покупка аппарата для сварки не всегда по карману, а дешевый вариант может огорчить плохим качеством работы. Поэтому, обладая определенными знаниями в устройстве и функционирования электроники, вполне по силам собрать сварочный инвертор своими руками и правильно его настроить.
У многих мастеров-любителей осталось в наличии множество хоть и старых советских, но всё ещё исправных радиоэлементов, которые придутся весьма кстати для схемы паяльной станции. Полезная статья поможет сделать такой инструмент самостоятельно из подручных материалов.
В качестве переходника можно использовать канализационный отвод или шланг противогаза (главное, чтобы в него идеально вставлялся шланг имеющегося пылесоса).
Возвратные пружины можно сделать из стальной проволоки.
Конструкцию необходимо предварительно собрать, устранить дефекты при наличии, разобрать и окрасить.
Всасывать образующуюся пыль может работающий параллельно со штроборезом пылесос или закрепленный непосредственно на штроборезе мотор от пылесоса. Мотор следует крепить к инструменту таким образом, чтобы штроборез было удобно удерживать при проведении работ.
Для эксплуатации изготовленного своими руками штробореза, понадобятся две розетки: для подключения инструмента и пылесоса.
Преимущество использования изготовленного своими руками штробореза в том, что данный инструмент является более экономичным вариантом в плане растрат на его приобретение. К тому же, использование штробореза вместо болгарки значительно сокращает время монтажных работ. Благодаря штроборезу, получается идеально ровный шов для укладки кабеля, шириной до 30мм. Для получения более широких борозд можно использовать штроборез параллельно два раза или более.
Порядок работ и правила расположения штроб
Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:
- Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
- Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
- Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
- В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
- Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
- Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
- Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.
Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.
Правила прокладки штроб своими руками
Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.
Планируя расположение штроб под кабель, соблюдайте простые правила:
- Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
- Размещайте штробы без пересечения друг с другом.
- Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
- Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
- Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.
Особенности железобетонных стен
Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.
Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).
Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.
