Надежная бытовая бензопила Patriot PT 4518

Бензопила «Patriot» PT 2512

По-настоящему выгодное приобретение, положительные стороны которого – причина покупок по всему миру. Относится к бензиновой технике профессионального класса, почему с легкостью справится даже с самыми сложными производственными задачами. Одна из ведущих особенностей – возможность произведения распиловки даже усилиями одной руки.

Преимущества:

• оборудование 1-цилиндровым 2-тактным мотором, который способен работать на протяжении нескольких часов подряд без технических пауз;
• модернизированная цилиндропоршневая часть, выдержка которой способно в несколько раз повышать моторесурс пилы;
• оптимальный подбор шинно-цепной гарнитуры, которой под силу не только спил молодых веток, но и бревен с диаметром до 20 см;
• большая скорость вращения цепи;
• автоматическая система нагнетания смазки, призванная экономно и равномерно распределять смазочные материалы, количество которых регулируется производимой нагрузкой;
• совершенная балансировка конструктива, с которой можно забыть, что такое усталость и физическое напряжение;
• маневренность;
• высокие гарантии технической безопасности, которые подразумевают наличие инерционного тормоза, кнопки блокировки случайного запуска, антивибрационные технологии;
• удобное расположение рукояток;
• натяжение цепи требует минимум времени и подручных средств.

Технические характеристики:

• Шина – 30 см;
• Масляный резервуар – 0,2 л;
• Масса – 2900 г;
• Бензомотор – 1,3 л.с.;
• Бензобак – 0,2 л;
• Цепной шаг – 3/8 дюйма.

Технические особенности

Бензопила Patriot Home Garden HG 457 оборудована системой лёгкого запуска Easy Start. Насос подкачки топлива облегчает запуск непрогретого двигателя даже в холодное время года. Производитель рекомендует раз в год корректировать регулировку карбюратора в сервисном центре.

Сбой в регулировке карбюратора приводит к повышенному расходу топлива и дымлению. Гарантийный срок на Patriot Home Garden HG 457 один год, до этого времени ремонт и обслуживание должны проводиться бесплатно. После, все работы оплачиваются по установленному тарифу. Подача смазки на цепь масляным насосом регулируется, что есть не у всех моделей.

Также у Patriot Home Garden HG 457 широкая ручка захвата, поэтому при работе её удобнее держать.

Какие карбюраторы используются на бензопилах Патриот

Производители бензопил Патриот оснащают их типовыми китайскими карбюраторами. Такими карбюраторами оснащают свои бензопилы многие производители бюджетных пил.

Бензопила Патриот 3816 и пример используемого на ней карбюратора

Особенности карбюраторов, плюсы и недостатки

Бензопилы Патриот линейки Imperial оснащаются полуавтоматическими карбюраторами, с праймером. Это своеобразный ручной насос для подкачки. Когда бензопила запускается с праймером, карбюратор заполняется топливом заранее. Благодаря чему двигатель запускается быстрее. Это особенно хорошо в зимнее время.

Линейка Garden Home

В 1999 году, когда бензопилы Патриот появились на рынке России, они продавались под брендом Garden Home (Гарден Хоум), т.к. производитель не мог находиться под своим родным брендом. Компания Гарден Хоум стала своего рода проводником для Патриота на рынок России. В 2013 году компания Патриот получила возможность продавать инструменты под своим брендом, после чего фраза Garden Home полностью исчезла из названия бензопил.

Часто мы получаем вопросы от наших посетителей, в которых просят объяснить, чем отличаются бензопилы серии Garden Home от Patriot. Ответ – ничем! Все это сделано из-за маркетинговых и правовых соображений.

Модельный ряд цепных бензиновых пил Patriot

Модельный ряд цепных бензиновых пил Патриот можно разделить на пять серий:

• серия Patriot imperial;
• серия Patriot pro;
• серия Patriot pt the one;
• серия Patriot gs;
• серия Patriot home garden (hg, hgs).

Бензопила Patriot PT 3816

В серию Patriot imperial входят такие модели бензопил:

• цепная бензиновая пила Патриот Империал pt 3816;
• цепная бензиновая пила Патриот Империал рт 4016;
• цепная бензиновая пила Патриот Империал рт 4518;
• цепная бензиновая пила Патриот Империал pt 5220.

• Патриот 546 pro;
• Патриот 541 pro
• Патриот 350 pro;
• Патриот 350 pro.

Бензопила PATRIOT 541-16 PRO

В серию Patriot pt the one входят такие модели бензопил:

• бензопила цепная patriot pt 445 the one;
• бензопила цепная patriot рт 4520 the one;
• бензопила цепная patriot рт 2512 the one
• бензопила цепная patriot рт 6220 the one;
• бензопила цепная patriot pt 3818 the one.

Бензопила цепная patriot рт 6220 the one

В серию Patriot gs входят такие модели бензопил:

• бензопила цепная Patriot gs 142;
• бензопила цепная Patriot gs 126;
• бензопила цепная Patriot gs 138.

Пила бензиновая цепная PATRIOT GS 142

В серию Patriot home garden hg/hgs входят такие бензопилы:

• Patriot home garden hg 457;
• Patriot home garden hg 459 (возможен вариант модели с кейсом и без кейса);
• Patriot home garden hg 529.

Бензопила Patriot HOME GARDEN HG 459

Основные преимущества мотопил Patriot:

• простая сборка и несложная настройка мотопилы;
• высокое качество пиления;
• с помощью системы «быстрый старт» ваш инструмент будет заводиться даже в самых неблагоприятных погодных условиях, например, при сильном морозе;
• регулировка степени натяжения цепи производится с помощью бокового рычага (пилу не нужно разбирать, чтобы выполнить данную техническую процедуру);
• автоматическая смазка цепи присутствует на большинстве моделей Мотопил патриот;
• в модельном ряду представлены бензопилы с длиной шины от 30 до 50 см, что позволяет работать с крупными бревнами, используя максимально все технические возможности инструмента;
• разброс мощности бензопил составляет от 1000 Вт до 3300 Вт — каждый инструмент нацелен на определенные задачи;
• стоимость бензопил Патриот средняя, благодаря чему купить такой инструмент может любой желающий.

• цепная бензиновая пила Патриот Империал pt 4016 (мощность 1600 Вт, бытовая модель для несложных работ с древесиной, оснащена системой быстрого запуска и шиной 40 см);
• бензопила цепная patriot pt 4520 the one (мощность 2100 Вт, полупрофессиональная модель, способная выдерживать интенсивные нагрузки, система быстрого старта, шина 45 см);
• бензопила цепная patriot pt 6220 the one (мощность 3300 Вт, профессиональная мощная модель для сложных задач и работы в тяжелых погодных условиях, например, при низких температурах, длина шины 50 см, вес 7 кг).

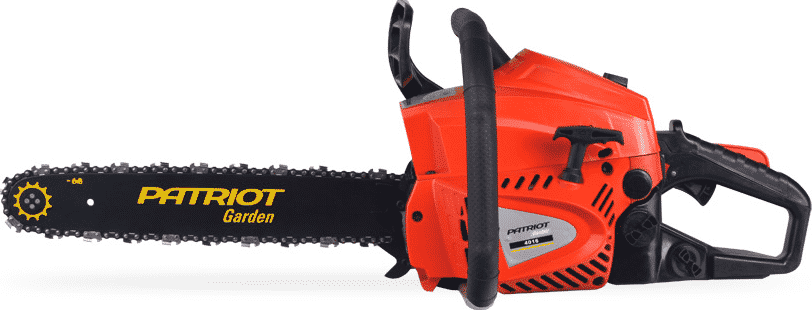

«Патриот» PT 4016

Еще один садовый помощник, оснащенный праймером. А это означает, что и зимой, и летом каждый сможет наслаждаться ее продуктивностью, безотказностью и высоким качеством распила. Используется так же в строительстве, заготовке пиломатериалов и ландшафтном дизайне.

Преимущества:

• практичность;
• экономное потребление бензина;
• экологичность, позволяющая работать с инструментом не только на открытом воздухе, но и в закрытых помещениях;
• продуманная балансировочная композиция;
• «Easy Start»-технология – дает легкий запуск независимо от внешних параметров;
• безинструментальный доступ к свече зажигания и аэрофильтру;
• автоподача смазки с масляным насосом с функцией ручной регулировки;
• безопасность во включенном состоянии;
• блокировка клавиши включения;
• дополнительный тормоз режущего полотна;
• комплект поставки содержит средства защиты оператора первой необходимости и основной набор необходимых ключей.

Бензопила Патриот 3818 – возможности модели

Эта бытовая модель марки Patriot предназначена для нерегулярного использования на имеющемся придомовом участке и в строительстве. В фирменное оснащение цепного инструмента входит долговечный бензомотор с кованым поршнем и защищенным хромированным цилиндром, объем которого составляет 38 см3.

Для спиливания древесины бензопила Patriot PT 3818 комплектуется усиленной шиной и цепью, обладающими довольно высокой стойкостью к трению и коррозии. Смазка гарнитуры осуществляется в полностью автоматическом режиме – для этого в устройстве модели предусмотрен надежный масляный насос. За безопасность оператора во время распила древесины отвечает качественный инерционный тормоз.

Параметры этой бензопилы Patriot включают:

• мощность бензодвигателя – 2 л. с./1,5 кВт;
• топливный резервуар – 310 мл;
• масляный резервуар – 210 мл;
• допустимая длина используемой шины – 30–35 см;
• рекомендуемый шаг установленной цепи – 0,375 «.

Цепная пила в этой модификации выделяется простотой в эксплуатации и обслуживании. Свободный доступ к основным расходным запчастям модели позволяет быстро выполнить самостоятельный ремонт и заменить неисправные детали.

Модельный ряд Патриот, обзор самых популярных бензопил

Модельный ряд Патриот состоит из бытовых бензопил. Они не предназначены для ежедневной, многочасовой эксплуатации. Патриот позиционирует некоторые инструменты в линейке как профессиональные и полупрофессиональные, так вот, запомните, в модельном ряду нет ни тех, ни других. Ни одна из них не выдержит большой нагрузки, т.к. попросту они не рассчитаны на это

Если нужен профессиональный инструмент лучше обратить свое внимание на такие пилы как Штиль 880 или Хускварна 365

Основываясь на отзыве покупателей и статистике продаж, самыми продаваемыми бензопилами Патриот являются: PT 3816, PT 4518, PT 5220.

Рассмотрим каждую из них более подробно.

Бензопила Patriot PT 4518

Пила бытового сегмента. В продаже встречается под двумя названиями: Patriot PT 4518, Patriot PT 4518 Imperial. Это абсолютно одинаковые бензопилы, в них нет никаких различий. Появление нескольких названий связано с маркетинговыми ходами компании.

Из достоинств стоит отметить мощный двигатель 2,1 кВт. Рабочий объем которого составляет 45 куб. см. Для запуска объемного двигателя, инженеры предусмотрели систему легкого запуска – EasyStart. Она существенно снижает усилие во время пуска, благодаря дополнительной пружине в стартере.

Из недостатков – вес. Без заправки и пильной гарнитуры вес инструмента составляет 6,5 кг. Это много для бытового класса.

По многочисленным отзывам реальных владельцев, бензопила спокойно справляется с распилом древесины больших диаметров.

Более подробно прочитать про инструмент можно в развернутом обзоре на бензопилу Патриот 4518, опубликованном на нашем сайте.

Для наглядной работы бензопилы рекомендуем посмотреть интересное видео:

Полупрофессиональная бензопила Patriot PT 5220

Слово полупрофессиональная – не означает, что ей можно пользоваться по 8 часов в день и 7 дней в неделю. Это означает только то, что бензопила мощная и раз от раза ей можно спокойно пилить деревья больших диаметров. Более 40-45 см.

На бензопиле установлен двигатель мощностью 2,5 кВт (3,4 л.с.), объемом 52 куб. см. Также, как и 4518 имеет в комплекте систему EasyStart для облегченного запуска. Производитель заявляет, что данная система снижает нагрузку во время запуска на 60%. Время показало, при всей своей мощи, двигатель имеет пониженный ресурс и высокий расход топлива.

В стандартной комплектации бензопила оснащена 20 дюймовой гарнитурой. Цепь качественная, длительное время держит заточку.

Слабая сторона – вес. 9 кг без топлива, масла и гарнитуры! Длительное время с таким весом уже не поработаешь, руки будут быстро уставать.

Ранее на нашем сайте уже публиковался развернутый обзор на бензопилу Patriot PT 5220.

Бензопила Patriot PT 3816

Патриот 3816 считается бензопилой бытового класса, которая отлично подходит для выполнения несложных задач:

• заготовка дров в непрофессиональных объемах
• распиловка досок
• обрезка сучьев и мелких деревьев

Для валки деревьев больших объемов инструмент не подходит, но если захотеть, то вполне возможно повалить дерево диаметром до 1 метра.

Бензопила Патриот 3816 завоевала популярность благодаря хорошему соотношению цены к качеству. Она не прихотливая, расход топлива низкий, расходные материалы не дорогие и доступны в любом магазине запчастей.

Их важных характеристик стоит отметить двигатель объемом 38 куб. см., мощностью 2 л.с. (1500 Вт.) и шину длиной 40 см. В комплекте с бензопилой сразу поставляется шина и цепь фирмы OREGON.

Ранее на нашем сайте уже публиковался развернутый обзор на бензопилу Patriot PT 3816.

Помимо этих трех китов продаж, есть еще менее популярные бензопилы Патриот, которые требуют внимания.

Patriot PT 554 PRO

Шина длиной 50 см и мощность мотора в 2,5 кВт, позволяют эффективно использовать ее для домашних нужд. Подойдет для заготовки дров, спилки сучьев, не больших деревьев и других мелких работ. Один из серьезных минусов – тяжелая, весит 5,1 кг. Аппетит, умеренный для такой мощности двигателя.

Patriot PT 555

Из плюсов — мощность двигателя 3 лошадиных силы. Вес – 7 кг. Бензопила реально мощная, ей можно пилить большие деревья, позиционируется производителем как профессиональная, хотя таковой не является. Детали двигателя не рассчитаны на постоянную эксплуатацию, бензопила подойдет тем, кому нужно раз от раза распилить что-то массивное.

Для легких работ Патриот ПТ 555 не подходит ввиду своего большого веса.

Patriot PT 2512

Бензопила для туристов. Корпус выполнен таким образом, чтобы ее можно было держать даже одной рукой. Длина шины всего 30 см. Мощность двигателя – 1,3 л.с. А вес – 2,9 кг. Для регулировки натяжения цепи не требуется дополнительных инструментов.

Patriot PT 6220 – описание и преимущества бензопилы

Эта бензопила Патриот относится к полупрофессиональным садовым инструментам. Особенность этой модели заключается в способности одинаково эффективно работать, как при сильной жаре, так и в мороз. Бензопила активно применяется для валки деревьев в саду и лесу, заготовки больших объемов древесины для отопления частных жилых домов и дач, а также для обработки древесины для ремонта и строительства. При этом инструмент потребляет небольшое количество топлива, а благодаря наличию регулируемого распределительного масляного насоса отличается скромным расходом смазочного средства.

В конструкцию бензопилы Патриот входят такие полезные опции, как надежный инерционный тормоз, эффективная система гашения вибрации, фирменная система смазки приводов. Корпус бензопилы изготовлен из прочного пластика, и способен выдерживать падения с небольшой высоты. Бензопила Патриот РТ 6220 не требует особого ухода, она проста в эксплуатации и ремонте своими руками. Основные технические параметры бензопилы включают:

• Мощность – 4 л. с./2900 Ватт;
• Размер штатной шины – 50 см;
• Шаг пильной цепи – 3/8 “;
• Емкость резервуара для топлива – 550 мл;
• Объем масляного бачка – 260 мл;
• Вес в готовом для работы виде – 7 кг.

В комплект бензопилы Patriot поставки входит документация, набор ключей для ремонта, пильная цепь и шина.

«Patriot» PT 4518

Техника «хобби»-класса. Омолодит сад, избавит садовый участок от нежелательной древесно-кустарниковой поросли, но для интенсивных нагрузок все же лучше выбрать другую модификацию. Тем не менее, функциональное богатство и слаженная работа конструктива не перестают привлекать все новых потребителей этого продукта.

Особенности:

• большая длина шинного полотна;
• увеличенный, по сравнению с предыдущей моделью объем цилиндра мотора;
• управление облегчено до примитивного уровня, с которым справится даже самый неопытный пильщик;
• «Zip-Start»-функционал, делающий запуск мотора плавным, без рывков и сброса холостых;
• антивибрационность;
• хорошо распределенный центр тяжести, позволяющий максимально сконцентрировать усилия по линии распила, не напрягая руки;
• винтовое натяжение цепи, имеющее боковую локализацию.

Бензопила Patriot PT 5220 – параметры инструмента

Садовый инструмент в этой профессиональной комплектации разработан для работы в сложных эксплуатационных условиях. Мотор бензопилы получил увеличенный запас тяги, которого достаточно для распила толстых бревен и валки крупных деревьев.

Двигатель модели – 2-тактный, 1-цилиндровый, с реальным объемом цилиндра 52 см3. Кованый коленчатый вал мотора способен раскручиваться до скорости 12000 об/мин, показывая высокую производительность при распиле твердой древесины. Для более удобной эксплуатации в устройство пилы включена мощная антивибрационная система.

Бензопила Патриот 5220 предварительно оборудована надежной системой зажигания и встроенным ручным стартером с пружиной, показывающей сниженное сопротивление. Эта компоновка позволяет запустить бензопилу практически при любых погодных условиях, без увеличения нагрузки на основные движущиеся детали ДВС.

Технические характеристики этой модели Patriot включают:

• мощность бензодвигателя – 3,4 л. с./2,5 кВт;
• топливный резервуар – 550 мл;
• масляный резервуар – 260 мл;
• допустимая длина используемой шины – 45–50 см;
• рекомендуемый шаг установленной цепи – 0,325 «.

Эта цепная пила комплектуется долговечным ударопрочным корпусом, который состоит из нескольких крышек. Каждую из них можно снять для возможности обслуживания и ремонта отдельных элементов садового инструмента.

Инструкция по эксплуатации

В комплекте с пилой РТ5200 поставляется руководство, прочитав которое пользователь получит информацию о том, как правильно подготовить бензопилу к работе. Как приготовить топливную смесь.

Конечно, многие посчитают эту информацию не нужной, но как показывает практика, пользователи, которые не читают данное руководство обращаются в СЦ гораздо чаще, чем те кто изучил следующие пункты.

1. Подготовка к работе.
2. Техника безопасности при заправке.
3. Обкатка.
4. Регулировка натяжения цепи.
5. Настройка карбюратора.

Также в руководстве есть информация об основных неисправностях и признаках неисправностей, которые могут появиться во время работы.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

1. Топливную систему. Начать логичнее с топливного насоса.
2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
2. В забитом топливном фильтре.
3. В плохо работающем топливном насосе.

Преимущества

Несмотря на бюджетный ценовой диапазон в конструкцию этой модели заложены технические функции и возможности характерные для полупрофессиональной бензопильной техники, в частности:

• мощность силового агрегата с продленным ресурсом, гибкими тяговыми свойствами и запасом крутящего момента;
• износостойкая 18 дюймовая шина, укомплектованная фирменной цепью Орегон;
• сочетание эргономичной формы корпуса с хорошей балансировкой центра тяжести;
• полноценная автоматика смазки цепи;
• безотказная конструкция аварийного тормоза, повышающая безопасность выполнения распиловочных работ повышенной сложности.

Бензопила «Патриот» 3816

Бензопила «Патриот» 3816 — популярная бытовая пила, которую производит известная американская компания Patriot основанная в 1973 году Энди Джонсоном. Данная бензопила выпускается на производственных площадках размещенных в Китае, контроль качества продукции производится на каждом этапе производства. Patriot с самого момента своего появления занималась изготовлением и ремонтом техники, предназначенной для садово-огородных работ. Чуть позже компания наладила выпуск собственных масел и расходных материалов к выпускаемому оборудованию. В России компания Patriot появилась в 1999 году, где открыла собственное производство и сервисные центры по обслуживанию техники. На сегодняшний день заводы открыты также и в Корее и Италии, а сервисные центры — по всему миру.

Бензопила Patriot PT 3816

Сейчас торговая марка “Патриот” выпускает:

• силовую технику;
• садово-парковую технику;
• электро- и бензоинструмент;
• строительную технику;
• смазочные материалы;
• расходники.

Конструкционные особенности

В стандартной разработке пила Patriot по максимуму унифицирована с однотипными моделями. На практике — это взаимозаменяемость широкого ассортимента запасных частей, в том числе пильных гарнитур других брендов и расходных горюче-смазочных материалов.

В конструкцию новых моделей вводятся характерные для элитных моделей европейского производства технические усовершенствования, в частности:

• изготовление нагруженных деталей шатунного кривошипа из кованой стали;
• хромировка рабочей поверхности цилиндра;
• установка поршней с двумя компрессионными кольцами;
• применение схем двухконтурной очистки воздуха и инерционных включателей механизма аварийной остановки.

Применение

Характеристики пилы Патриот делают её универсальным инструментом для владения в частных руках. Её не очень высокая стоимость вкупе с достаточно высоким уровнем надёжности и эргономики позволяют приобретать её как инструмент в семью, на случай, если нужно рубить баню, поставить забор или поменять обрешётку на крыше. Поскольку на приусадебном участке нет таких объёмов строительства, как в коммерции, в перерывах пила может служить для ухода за садом — со спилом веток, окультуриванием и кронированием она справляется на ура. Пригодится она также и обладателям печного отопления, ведь брёвна для распила в основном привозят не очень большого диаметра. Что же касается спила деревьев, то эпизодическая функция на участке также не вызовет проблем. Но о постоянной валке, например, о заработке с помощью этой пилы вряд ли стоит вести речь — слишком низок моторесурс, хотя свою стоимость пила отобьёт и даже позволит выйти в ощутимый плюс.

Регулировка карбюратора

В процессе эксплуатации вам может понадобиться регулировка карбюратора бензопилы «Патриот-3816». Регулировка делится на 2 основных этапа. Первый является базовым и осуществляется при включенном двигателе. Второй нужно будет выполнить, когда двигатель прогреется.

Для процедуры настройки следует ознакомиться с инструкцией. На первом этапе регулировочные винты высоких и низких оборотов поворачиваются по часовой стрелке до того момента, пока вы не встретите наивысшее сопротивление. Как только винты дойдут до упора, их следует перевести в обратную сторону и остановить при прохождении 1,5 оборота. Теперь следует включить двигатель на средние обороты и прогреть его в течение 10 минут.

Винт холостого хода следует переместить по часовой стрелке. Его можно опустить лишь при приходе мотора в режим стабильной работы. Цепь во время этого не должна передвигаться. В режиме холостого хода мотор может заглохнуть. При этом нужно довести регулировочный винт до упора по часовой стрелке. Вы можете столкнуться с тем, что цепь начнет перемещаться. Регулировочный винт при этом нужно повернуть в обратном направлении.

Преимущества

Несмотря на бюджетный ценовой диапазон в конструкцию этой модели заложены технические функции и возможности характерные для полупрофессиональной бензопильной техники, в частности:

• мощность силового агрегата с продленным ресурсом, гибкими тяговыми свойствами и запасом крутящего момента;
• износостойкая 18 дюймовая шина, укомплектованная фирменной цепью Орегон;
• сочетание эргономичной формы корпуса с хорошей балансировкой центра тяжести;
• полноценная автоматика смазки цепи;
• безотказная конструкция аварийного тормоза, повышающая безопасность выполнения распиловочных работ повышенной сложности.

Бензопила Patriot PT 5220 – параметры инструмента

Садовый инструмент в этой профессиональной комплектации разработан для работы в сложных эксплуатационных условиях. Мотор бензопилы получил увеличенный запас тяги, которого достаточно для распила толстых бревен и валки крупных деревьев.

Двигатель модели – 2-тактный, 1-цилиндровый, с реальным объемом цилиндра 52 см3. Кованый коленчатый вал мотора способен раскручиваться до скорости 12000 об/мин, показывая высокую производительность при распиле твердой древесины. Для более удобной эксплуатации в устройство пилы включена мощная антивибрационная система.

Бензопила Патриот 5220 предварительно оборудована надежной системой зажигания и встроенным ручным стартером с пружиной, показывающей сниженное сопротивление. Эта компоновка позволяет запустить бензопилу практически при любых погодных условиях, без увеличения нагрузки на основные движущиеся детали ДВС.

Технические характеристики этой модели Patriot включают:

• мощность бензодвигателя – 3,4 л. с./2,5 кВт;
• топливный резервуар – 550 мл;
• масляный резервуар – 260 мл;
• допустимая длина используемой шины – 45–50 см;
• рекомендуемый шаг установленной цепи – 0,325 «.

Эта цепная пила комплектуется долговечным ударопрочным корпусом, который состоит из нескольких крышек. Каждую из них можно снять для возможности обслуживания и ремонта отдельных элементов садового инструмента.

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.

Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).

Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:

1. L – винт предназначен для регулировки низких оборотов двигателя.
2. H – винт предназначен для регулировки высоких оборотов.
3. T – винт предназначен для регулировки холостого хода.

Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.

Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.

Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.

Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.

Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.

Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.

Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе

Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.

Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.

Какой карбюратор стоит на Патриоте 3816, его устройство

На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:

1. Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
2. Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
3. Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
4. Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
5. Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.

Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.

Видео регулировки карбюратора

В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.

«Patriot» PT 4518

Техника «хобби»-класса. Омолодит сад, избавит садовый участок от нежелательной древесно-кустарниковой поросли, но для интенсивных нагрузок все же лучше выбрать другую модификацию. Тем не менее, функциональное богатство и слаженная работа конструктива не перестают привлекать все новых потребителей этого продукта.

Особенности:

• большая длина шинного полотна;
• увеличенный, по сравнению с предыдущей моделью объем цилиндра мотора;
• управление облегчено до примитивного уровня, с которым справится даже самый неопытный пильщик;
• «Zip-Start»-функционал, делающий запуск мотора плавным, без рывков и сброса холостых;
• антивибрационность;
• хорошо распределенный центр тяжести, позволяющий максимально сконцентрировать усилия по линии распила, не напрягая руки;
• винтовое натяжение цепи, имеющее боковую локализацию.

Технические характеристики:

• Направляющая – 450 мм;
• Бензиновый мотор – 2100 Вт;
• бензобак – 550 мл;
• Резервуар для смазки – 260 мл;
• Масса – 6,5 кг.
