Баббиты

Производство

Для выплавки баббитов применяется как руда, так и металлолом. На долю вторичного производства в нашей стране приходится около 75%. Сплавы транспортируются в виде чушек, вес которых строго регламентирован государственными стандартами и не превышает 22 кг.

Плавка чушек осуществляется в специальных электропечах камерного типа. Процесс этот относительно дешевый. Связано это в первую очередь с низкой температурой плавления сплавов. Обычно в условиях среднесерийного производства достаточно 26 кВт мощности печи.

При плавке основная сложность заключается в получение химического состава заявленного в государственном стандарте. Любое отклонение от нормы может привести к значительному изменению эксплуатационных характеристик, что в будущем скажется на долговечности подшипника.

По этой причине чушки предварительно очищаются от загрязнений специальными моющими средствами. Далее следует обезжиривание поверхности. И только уже после выполнения всех этих действий баббит помещается в печь.

Ценообразование

Цена баббита складывается из стоимости металлических компонентов, входящих в его состав. В первую очередь, здесь речь идет об олове. Дефицит данного металла в производстве растет, и, соответственно цены на него тоже.

Базой формирования стоимости на металлы для промышленников служат мировые биржи. В последнее время большинство производителей ориентируются на значение котировок Лондонской биржи черных и цветных металлов.

Так же на стоимость влияет объем поставки лома. В случаях крупных партий (свыше 100 кг) пункты приема металлолома делают наценку от 5 до 10%.

Если брать средний значение стоимости баббита по России, то она колеблется в пределах 500-600 рублей за килограмм.

Рейтинг: /5 –
голосов

Сфера и область применения баббита. Где применяется баббит.

Среди широко применяемых материалов зачастую есть такие, о которых рядовой потребитель мог и не слышать. Одним из таких материалов является баббит – сплав металлов на свинцовой или оловянной основе с незначительным количеством легирующих веществ

Как в промышленности, так и в повседневной жизни он занимает важное место, что обуславливает его уникальные сферы и области применения, о которых речь пойдет далее

Характеристика баббита

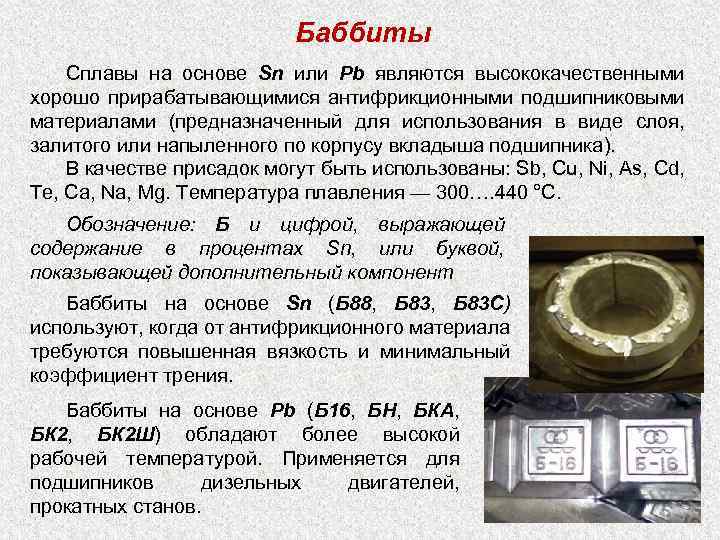

Баббит — металлический сплав, в основе которого лежит олово или свинец в различных пропорциях. Баббит является антифрикционным материалом. Это значит, что он обладает невероятно низким коэффициентом трения, а потому повсеместно используется в целях стабилизации при воздействии высоких нагрузок.

В качестве легирующих веществ используются такие металлы как медь, сурьма, кадмий, натрий, мышьяк и некоторые другие. Имеет невысокую температуру плавления – от 280 ̊С до 400 ̊С в зависимости от составляющих сплава. Чтобы понять, какими техническими характеристиками обладает баббит, нужно рассмотреть виды и марки баббита.

Виды и марки баббита

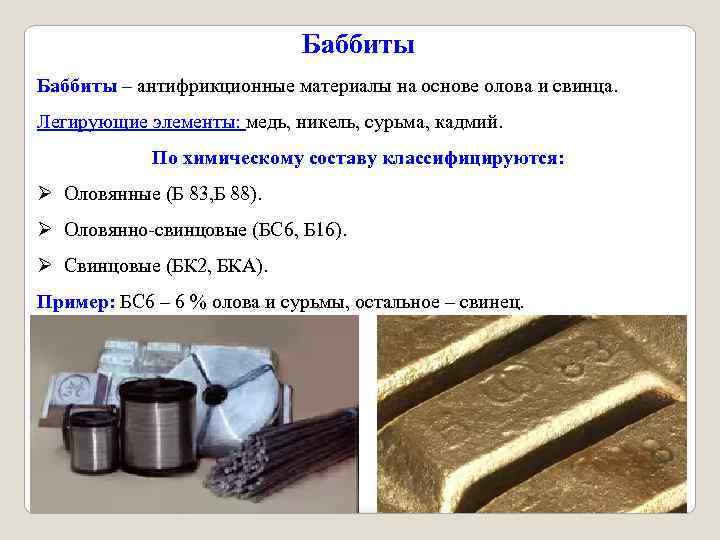

Весь используемый баббит делится на виды и марки. Основными видами являются свинцовый, оловянный и кальциевый баббит. Названия соответствуют металлу, которого в сплаве преимущественное количество. Свинцовый баббит хоть и не эластичен, но хорошо переносит высокие температуры, от чего повсеместно используется в качестве составляющих двигателя. Оловянный баббит характеризуется большей устойчивостью к внешнему воздействию и коррозии, он также более пластичен. Однако это обуславливает и его сравнительно высокую стоимость. Кальциевый баббит является самым доступным видом из-за небольшой стоимости, но стоит учитывать, что он подвержен коррозии и окислению, поэтому быстро изнашивается.

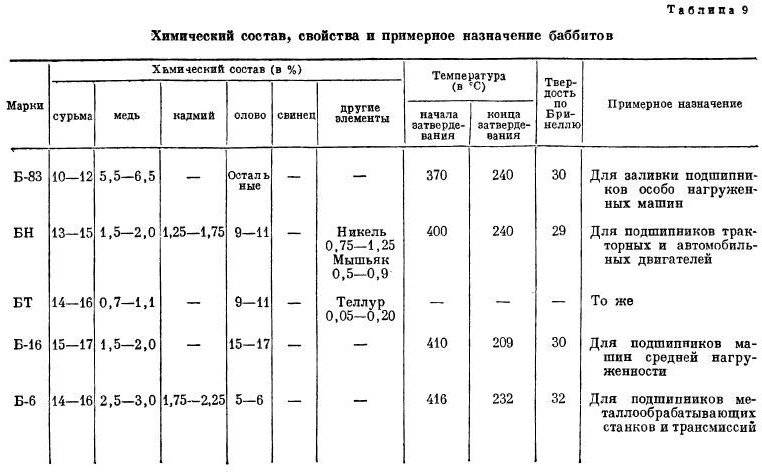

Баббит также делится на марки для удобства в использовании в промышленной деятельности. Самыми распространенными являются Б16 (основа – свинец), Б83 (основа – олово) и СОС6 (кальциевый). Цифры указывают на процентную долю основного в сплаве металла.

Сферы и области применения

Так как баббит обладает уникальными техническими характеристиками, он активно используется в промышленности. Сферы его применения ограничиваются всего несколькими областями, в которых он просто незаменим. Рассмотрим сферы и области применения баббита более подробно:

— производство подшипников. Из баббита формируется тонкий слой в основе подшипника. Если подшипник подвержен высоким температурам, используют оловянный баббит, если же в приоритете долговечность – свинцовый

Важно знать, что чем тоньше слой данного сплава, тем больше будет срок эксплуатации подшипника

— тяжелое машиностроение. Практически во всех машинах металлургии и горнодобывающей промышленности он используется в поршнях, подшипниках и других подвижных конструкциях. Кальциевый баббит повсеместно используется в легкозаменяемых деталях из-за его невысокой стоимости.

— автомобилестроение. Баббит является незаменимой составляющей дизельных двигателей автомобилей и сельскохозяйственной техники (используется свинцовый баббит из-за его относительной устойчивости к высоким температурам). Также он используется в движимых составах пассажирских и грузовых вагонов.

Баббит – это материал с уникальными свойствами

На протяжении своей полуторавековой истории он и по сей день не утратил актуальности и важности в механике. Данный материал имеет как достоинства, так и недостатки, однако правильное его использование обеспечит долгую и стабильную работу механической конструкции

Стоимость баббита

Рассмотрим стоимость данного сплава на территории РФ. Цена напрямую зависит от свойств баббита, от его марки. Так, средняя цена свинцового баббита Б16 — около 350 тыс. рублей/тонна. Стоимость сплава марки Б83 — около 1,3 млн рублей/тонна.

Если рассматривать рынок вторсырья, то 1 кг баббитового металлолома можно сдать за максимальную цену 500-600 руб./кг. В основном подобные сплавы выкупают для их последующей утилизации, ведь более ненужные подшипники могут нанести непоправимый вред экологии, так как кадмий, свинец, сурьма — это в прямом смысле слова яды для окружающей нас природы.

Смотреть галерею

Баббитовые сплавы — далеко не современное изобретение. Однако они и в наши дни все так же актуальны в механике, а именно — в производстве подшипников. Наблюдается это из-за того, что именно баббиты долговечны, износоустойчивы, быстро и плотно притираются к детали, обеспечивают бесшумность при трении и, благодаря своей низкой теплопроводности, исключают перегрев двигателя. Кроме того, производители предлагают десятки различных марок баббитов, каждая из которых соответствует определенной разновидности как подшипника, так и целого двигателя машины.

Старый баббит

Старый баббит выплавляют в горне или паяльной лампой. Для этого вкладыш нагревают до температуры около 250 С и легкими ударами деревянного молотка выбивают оплавившуюся изнутри заливку.  

Старый баббит из подшипника удаляют выплавкой в тигле с расплавленным баббитом, выплавкой пламенем паяльной лампы или вырубкой зубилом.  

Старый баббит выплавляют, погружая вкладыши в тигель с расплавленным баббитом. Затем их обезжиривают в 10 % – пои растворе каустической соды и промывают в горячей ( 80 – 90 С), а затем в холодной воде. Перед заливкой вкладыши подвергают травлению, удаляя таким образом с их поверхностей твердые пленки окислов металла. Травление производят раствором хлористого цинка путем смазывания им вкладышей или окунания в него на 20 – 30 с. Поверхность вкладышей, не подлежащую заливке, покрывают смесью, состоящей из 2 вес.  

Старый баббит, непригодный для повторного использования на заливку подшипников, в том числе сплески и подплавы из подогревательных камер, переплавляют в чушки и сдают для вторичной переработки.  

Старый баббит может быть использован после добавления к нему 30 – 50 % нового.  

Поворотные тиски для зажима детали при наплавке.| Схема наплавки вкладыша.| Схема наплавки баббита в несколько слоев.

Удаляют старый баббит, нагревая вкладыш пламенем горелки с тыльной стороны до температуры 240 – 270 С, когда баббит либо сплавляется сам, либо удаляется легкими ударами молотка.  

Удаление старого баббита производится нагреванием вкладышей в газовых горнах

При нагревании следует принимать меры предосторожности против окисления баббита, для чего следует нагревать тыльную, незалитую баббитом поверхность вкладыша.  

Выплавка старого баббита обычно производится газосварочной горелкой или паяльной лампой

Выплавка старого баббита обычно производится газосварочной горелкой или паяльной лампой

Нагревание подшипника производится со стороны, не залитой баббитом. Температуру нагрева необходимо поддерживать 240 – 260 С, что соответствует началу сползания баббита. После нагрева подшипник при помощи легких ударов о стол освобождается от баббита.  

Выплавка старого баббита обычно производится газосварочной горелкой или паяльной лампой. Нагревание подшипника производится со стороны, не залитой баббитом. Температуру нагрева необходимо поддерживать 240 – 260 С, что соответствует началу сползания баббита. После нагрева подшипник при помощи легких ударов о стол освобождается от баббита.  

Выплавление старого баббита происходит в результате погружения промытого и нагретого до температуры 120 – 150 вкладыша в тигель с расплавленным баббитом ( 450 – 470 для баббита БН) или нагревания тыльной стороны вкладыша паяльной лампой до расплавления полуды под слоем баббита. Удаление баббита с поверхности вкладыша осуществляется встряхиванием. Первый способ рекомендуется для безоловянистых баббитов, так как при нем происходит обогащение баббита свинцом за счет расплавляемой с поверхности вкладыша полуды.  

Приспособление для ручной заливки вкладышей подшипников, а – по половинкам. б – в сборе. / – угловая плита. 2 – сердечник. 3 -литниковое кольцо. 1-прокладки. 5 – вкладыш подшипника. 6 – на-жнмноп винт. 7 – скоба. 8 – хомут. 9 – доска.

Выплавку старого баббита ведут на горне или при помощи паяльной лампы. Удаляют баббит при помощи крюка или ударами по вкладышу.  

После выплавления старого баббита поверхность вкладыша ( или втулки), подлежащая заливке, очищается металлической щеткой или на пескоструйном аппарате ( для бронзовых вкладышей это не требуется), обезжиривается в горячей щелочи, тщательно промывается водой, травится соляной кислотой, снова промывается водой и лудится.  

При удалении старого баббита вкладыш укладывают в противень и нагревают газовой горелкой с тыльной стороны до температуры 240 – 270 С, после чего баббит сам отваливается или удаляется с помощью легких ударов молотка.  

После удаления старого баббита подшипник зачищают до блеска, затем обезжиривают, погружая на 5 – 10 мин.  

Правила приема подшипникового сплава

Пункты, осуществляющие прием цветного металлолома, в т.ч. и баббита, при оценке антифрикционного металла ориентируются на стандарты, принятые в 2009 году.

Вид лома	Характеристика	Показатели	Норма
Олово	Б83, Б83с, Б88. Лом и куски баббитов	Засоренность Олово Свинец Размер	Не больше 3% Не менее 80% Не более 1,5% Не менее 200мм
Олово	Б16, БН, Бс6, БКА, БЛШ, БК2Ш Лом и куски баббитов	Засоренность Олово Свинец Размер	Не больше 3% Не менее 1,5% Не более 63% Не менее 200мм
Олово	Б 83, Б 83с, Б 88 Стружка	Засоренность Олово Свинец	Не более 4% Не менее 80% Не более 1,5%
Олово	Б16, БН, Бс6, БКА, БЛШ, БК2Ш. Стружка оловянно-свинцовая	Засоренность Олово Свинец	Не более 5% Не менее 5,5% Не менее 63%
Свинец	БКА, БЛШ, БК2Ш, БК2Ц. Отходы кальциевых баббитов	Засоренность Свинец	Не более 7% Не менее 94%
Свинец	БКА, БЛШ, БК2Ш, БК2Ц Лом кальциевых баббитов	Засоренность Свинец	Не более 15% Не менее 94%
Свинец	БКА, БЛШ, БК2Ш, БК2Ц Стружка	Засоренность Свинец	Не более 10% Не менее 86%

Оловянные и свинцовые баббиты входят в категорию цветного металла – олова.

Кальциевые принимают как лом свинца.

Также металлолом делится на категории:

• сплав в форме чушки с допустимым уровнем примесей для прямого переплава;
• брак, не поддающийся исправлению (чушки, осколки), отходы производства (стружка);
• старый лом: баббитовые вкладыши, непригодные для дальнейшей эксплуатации.

Для точной оценки подшипникового сплава необходимы измерительные приборы, с помощью которых определяется химический состав и засоренность.

Купим баббит Б16, баббит Б83

Баббит — антифрикционный сплав на основе олова или свинца, предназначенный для использования в виде слоя, залитого или напыленного по корпусу вкладыша подшипника. Сплав был изобретен еще в 1841 году в Англии Чарльзом Баббитом и назван в его честь. Баббиты имеют низкий коэффициент трения, хорошую износостойкость, достаточную пластичность и способность держать смазочные материалы. Несмотря на давнюю историю своего появления, этот сплав очень популярен и в настоящее время, в особенности при производстве подшипников. Благодаря довольно низкой температуре плавления, баббитовое покрытие способствует хорошему притиранию трущихся поверхностей.

Баббиты по своему составу подразделяются на оловянные, свинцовые и кальциевые. Однако наибольший интерес представляют именно оловянные баббиты в виду их превосходных антифрикционных свойств и хорошой работы в условиях интенсивных нагрузок. Приблизительно в два раза дольше изнашиваются оловянные баббиты по сравнению со свинцовыми.

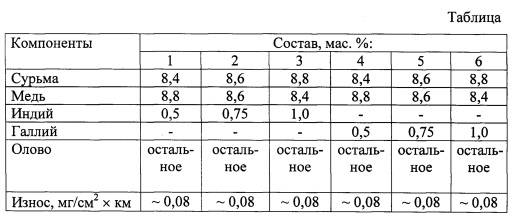

Наиболее распространённые варианты сплава баббита:

-90 % олова, 10 % меди; -89 % олова, 7 % сурьмы, 4 % меди; -80 % свинца, 15 % сурьмы, 5 % олова;

Баббиты маркируются в зависимости от состава — баббит Б16, баббит Б83 и т.д.

Сплав баббит достаточно часто встречается в пунктах приема цветного лома. Наличие в нем дорогого олова обуславливает тот факт, что у баббита цена за кг довольно высокая. Именно поэтому многие готовы сдать его и получить за это неплохие деньги. При этом лишь некоторые фирмы могут похвастаться грамотной организацией процесса приема и честной оценкой сдаваемого лома. Наша фирма с помощью спектрального анализатора Niton может очень точно определить состав сплава баббита и произвести профессиональную оценку его стоимости.

занимается приемом баббита Б16, баббита Б83 по конкурентной цене за кг.

Марки баббитов

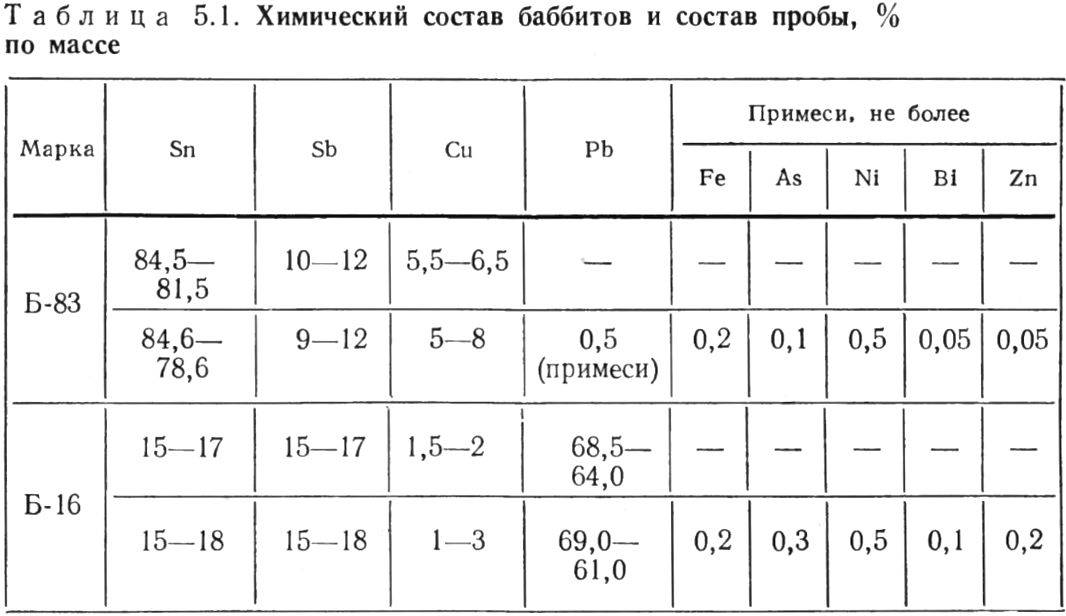

Баббит Б 16 — сплав, состоящий из следующих элементов: Sn (15-17 %); Sb (15-17 %); Cu (1,5-2,0 %); Pb (остальное) — для моторно-осевых подшипников электровозов, путевых машин, деталей паровозов и другого оборудования тяжелого машиностроения. Относится к свинцовооловянистым баббитам. Введение меди в сплав повышает твердость и вязкость. Легирование баббитов никелем, кадмием, мышьяком повышает прочность основы и позволяет снизить содержание олова. Мышьяк же добавляют для улучшения жидкотекучести и измельчения зерна.

Баббит 16 дешевле , но и антифрикционные, механические свойства у него низкие. Такие баббиты в условиях механических нагрузок хрупки и склонны к образованию трещин, поэтому и применяют их в ненагруженных условиях работы. Наша компания может предложить вам наиболее выгодные цены на лом баббита Б 16, Б 83, самоплава баббита

Баббит 16 популярен в подшипниках электровозов, тепловозов, пароходов. Также баббит Б-16 активно применяют для подшипников дизелей малого оборота, дробилок, прокатных станов, шаровых и трубных мельниц, производства паровых турбин, гидротурбин, компрессоров, подъемников, электродвигателей, генераторов.

Подшипники из баббита нашли широкое применение и используются повсеместно. Сдавая старые подшипники, содержащие лом баббитов мы снижаем вредную нагрузку на окружающую среду. Кроме того, на этом можно хорошо заработать — фирмы ведущие прием баббитов предлагают хорошую цену. ООО «ВеКо» всегда готова купить баббит любыми партиями и может похвастаться прозрачными и конкурентными ценами на лом.

Покупаем баббит! Цена высокая!

Баббит Б83 — один из наиболее популярных сплавов, состоящий из следующих элементов: Sn (83 %); Sb (11 %); Cu (6 %). Баббит этой марки применяют на производстве трущихся деталей и подшипников, которые эксплуатируются на средних нагрузках и высоких скоростях. Преимущественно в данную категорию входят подшипники стационарных и судовых паровых двигателей, подшипники турбокомпрессоров, дизелей низкого оборота, турбин, компрессоров и других изделий. При всех своих достоинствах баббит 83 имеет один большой недостаток — в нем велико содержание дефецитного олова, зато стойкость к износу намного выше остальных марок.

В производстве, как правило, можно встретить баббит в чушках, проволоку баббита и порошок баббита.

Прием бабита ведется фирмами специализирующимися на покупке металлолома. Мы всегда готовы купить баббит, вы же можете прилично заработать на этом. ООО «ВеКо» ведет прием лома бабита по высоким ценам. Мы также предоставляем услугу самовывоза металлолома, которая позволит не думать о лишних заботах и сдать лом баббита без лишних хлопот.

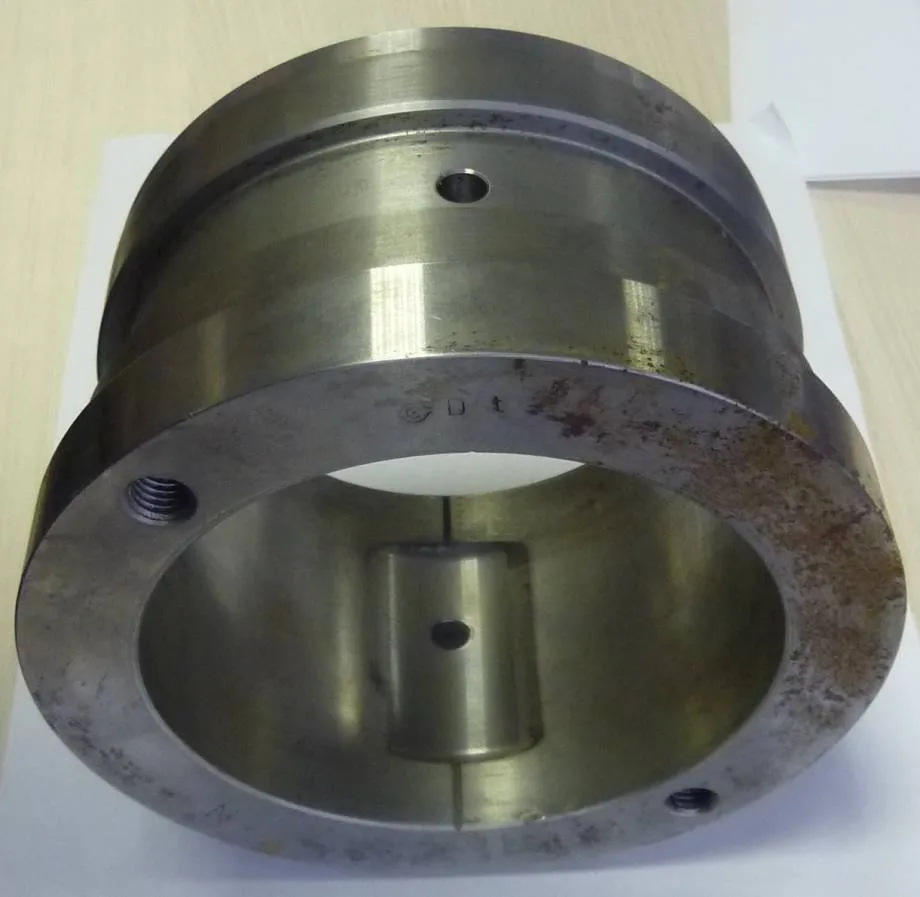

Восстановление баббитовых подшипников напыление баббита

Восстановление баббитовых подшипников является дорогим и трудоемким процессом при заливке. Срок службы подшипника, напыленного баббитом, в среднем в полтора, два раза больше, чем подшипника, изготовленного методом наплавки, благодаря микропористости около пяти процентов и удержанию масляной пленки после длительной остановки оборудования. При помощи газопламенного напыления производятся покрытия с повышенными качественными характеристиками.

Тонкостенный вкладыш подшипника скольжения в оснастке, напыление баббит — технология газопламенное напыление

Преимущества газопламенного напыления:

• это меньший припуск на предварительную механическую обработку детали
• отсутствие канавок «ласточкин хвост» на новых вкладышах
• возможность напыления баббита по слою залитого баббита на ремонтируемых вкладышах
• мы пылим не только баббит, но и бронзу, медь, латунь

Таким образом сокращается расход дорогостоящего баббита и уменьшается стоимость изготовления или ремонта вкладышей подшипников примерно на двадцать процентов по сравнению с заливкой.

ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления. Газопламенное напыление при восстановлении баббитовых подшипников полностью исключает вероятность возникновения каверн или твердых включений. При газопламенном напылении равномерно распределяется баббит по поверхности подшипника — это позволяет снизить общую толщину баббитового слоя.

Технология, газопламенное напыление, позволяет ремонтировать и восстанавливать местный износ баббитового слоя подшипника после предварительного обезжиривания и механической обработки. При напылении невозможно использование бывшего в употреблении баббита. Заказывая газопламенное напыление в ООО ЦЗПУ, вы гарантированно получаете новый баббит в качестве антифрикционного слоя. Преимуществом нашей технологии при восстановлении подшипников скольжения, является тот факт, что в баббитовом слое в результате напыления образуются микропоры, что позволяет осуществлять пропитку маслом и удерживание масляной пленки в случае нарушения подачи масла и после длительной остановки машины, в результате чего исключается режим сухого трения.

При нанесении баббита напылением достигается более однородная прочность сцепления напыляемых слоев с основой подшипника скольжения, а величина адгезии покрытия к стали составляет 20 МПа, к баббиту — 15 МПа. Восстановление баббитовых подшипников скольжения напылением дает повышенные антифрикционные свойства и высокое сопротивление усталостным разрушениям. При применении очень мягких легкоплавких подшипниковых сплавов обеспечивается меньший износ шейки вала. Баббит, кроме того, имеет и минимальный коэффициент трения со сталью и хорошо удерживают смазку.

Качество напыления баббита проверяют после того, как подшипник совсем остынет. При внешнем осмотре следят за тем, чтобы поверхность была без пор, трещин, раковин и имела серебристый цвет.

Восстановление баббитовых подшипников технология

Как ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления:

• удаляется старый баббит, токарной обработкой или выплавляется. Старый баббит в дело больше не идет
• если есть ласточкины гнезда, то они вскрываются так, чтобы можно было дотянуться струей, т.е. подшипник, восстановленный напылением — под наплавку уже не годится
• если подшипник чугунный и ранее работал, то он подвергается термообработке для выжигания остатков масла в порах
• на подготовленную поверхность напыляется ХХХХХХХ (секрет фирмы). У него отличная адгезия, что дает гарантированное равномерное сцепление баббитового покрытия с корпусом подшипника
• если были ласточкины хвосты, ныне вскрытые, они запыляются или заплавляются. В общем заполняются так, чтобы получить равномерный цилиндр
• производится напыление подшипника баббитом, либо в сборе, либо по частям, в зависимости от габаритов
• если пылили в сборе, подшипники разрезаются, притираются, при необходимости
• подшипники растачиваются, если заказчик требует, то производится расточка
• . ООО ЦЗПУ не шабрит подшипники, так как это надо делать по месту, а место от нас может находиться в сотнях и тысячах километров.

Баббит: свойства, зачем нужен и как применяется

Работа современных механизмов с подвижными частями (валом или осью) не представима без подшипника. Этот сборочный узел помогает фиксировать и поддерживать конструкцию в пространстве, но основное его предназначение состоит в обеспечении вращения или качения.

Металл подшипника подвергается большой нагрузке из-за трения деталей и высоких скоростей, что сокращает срок службы узла. Помешать износу и отсрочить ремонт можно разными способами, например, использовать смазочные материалы и присадки. Однако самым надежным способом снизить коэффициент трения вот уже почти двести лет является использование в производстве подшипников баббита.

Баббит – это литейный сплав, основной составляющей которого является свинец, а легирующими добавками в разных пропорциях служат олово, медь, сурьма. Сплав был изобретен в 1839 году ювелиром Исааком Баббитом во время его работы на Южно-Бостонскую железоделательную компанию. Изначально материал использовался в конструкции паровых машин.

Современные баббитовые сплавы обладают следующими свойствами:

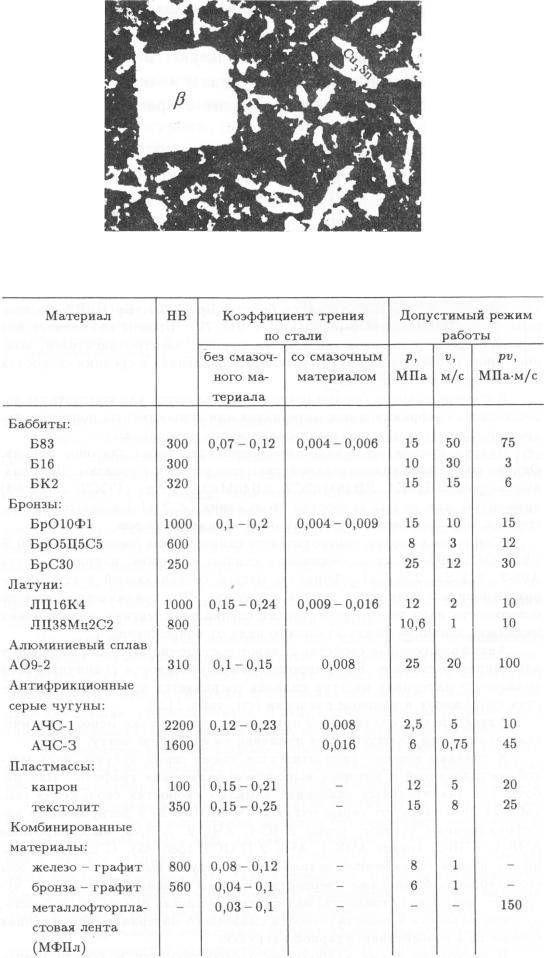

• Наиболее ценным качеством баббита являются его антифрикционные свойства: он обладает низким коэффициентом трения и потому способен повышать износоустойчивость подшипника.
• У сплава есть и другие плюсы: за счет низкой температуры плавления он хорошо прирабатывается (притирается) и сопротивляется заеданию, минусом является его невысокая прочность.
• Толщина материала влияет на срок эксплуатации подшипника; ее стараются делать как можно тоньше. Сплав наносится тонким слоем на корпус вкладыша подшипника скольжения и обрабатывается до толщины 0,15-0,2 мм.
• Существует два способа нанесения баббита: наплавка (заливка) и напыление (вкладыш может быть стальным, чугунным, бронзовым).
• Антифрикционные сплавы относятся к дорогостоящим материалам, баббит является самым доступным.

Сплавы магния

Они имеют крайне невысокую массу, а также характеризуются весьма впечатляющей прочностью. Кроме того, именно эти материалы великолепно подходят для литейной промышленности, а заготовки прекрасно поддаются токарной и фрезеровочной обработке. А потому их активно используют в производстве ракет и авиационных турбин, корпусов приборов, дисков автомобильных колес, а также некоторых сортов броневой стали.

Некоторые разновидности этих сплавов отличаются великолепными показателями вязкостного демпфирования, а потому они идут на производство деталей и конструкций, которым приходится работать в условиях экстремально высокого уровня вибраций.
