Анкерные крепежные элементы для фундаментов — характеристики и где они применяются
Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.
Характеристики, типы и размеры
Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.
Производятся следующие виды фундаментных болтов:
1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.
2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.
3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.
4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.
5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.
6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.
Болт анкерный ГОСТ 28778-90 самоанкерующийся, распорный (БСР)
Болт анкерный ГОСТ 28778-90 используется в строительстве. Областью применения являются крупные строительные объекты, требующие создания сильных и надежных креплений. Это могут быть: строительные работы по установке трубопроводов, оборудования к несущим сооружениям, монтаж узлов и агрегатов внутри и снаружи зданий.
Изделие по ГОСТ 28778-90 является самоанкерующимся распорным болтом (сокращенно БСР), поэтому его допускается использовать с такими материалами, как бетон, кирпич, железобетон и т. п. Применение к пустотелым материалам запрещено.
Эксплуатация анкерного болта зависит также от климатических условий. В связи с этим, изделия маркируют следующим образом:
- УЗ.1 – болт из стали, класса прочности 4.6 и выше;
- УЗ – болт из стали, предназначенной для изготовления фундаментных болтов;
- УХЛЗ – также, изделие стали для фундаментных болтов (в соответствии с ГОСТ).
Заклинивающие элементы анкера ГОСТ 28778-90 делают из ленточной заготовки, спиралевидной формы. Они увеличиваются в диаметре по мере погружения в готовые отверстия, что увеличивает качество крепления во время осаживания.
Установка анкерных болтов ГОСТ 28778-90 требует заранее подготовленного отверстия. При этом, после монтажа, резьбовой конец БСР должен в достаточной степени выступать наружу, чтобы соединение могло быть прочным и выдерживать высокие нагрузки. Отметим, что при наличии технико-экономического обосновании можно допустить изменение и длины болта, и заклинивающих элементов.
Типоразмер М6х65 М8х85 М10х100 М12х110 М16х150 М20х200 М22х250 М24х300
| Диаметр резьбы болтов d | 6,00 | 8,00 | 10,00 | 12,00 | 16,00 | 20,00 | 22,00 | 24,00 |
| Диаметр головки болтов D + 1,0 | 9,00 | 11,00 | 13,00 | 15,00 | 19,00 | 23,00 | 25,00 | 27,00 |
| Длина L | 65,00 | 85,00 | 100,00 | 110,00 | 150,00 | 200,00 | 250,00 | 300,00 |
| Длина ЗЭ Н | 45,00 | 60,00 | 70,00 | 75,00 | 100,00 | 125,00 | 150,00 | 180,00 |
| Теоретическая масса болтов 1000 шт., кг | 31,92 | 60,92 | 90,61 | 134,02 | 192,29 | 456,90 | 740,60 | 1159,52 |
Анкерный болт: разновидности и назначение
Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

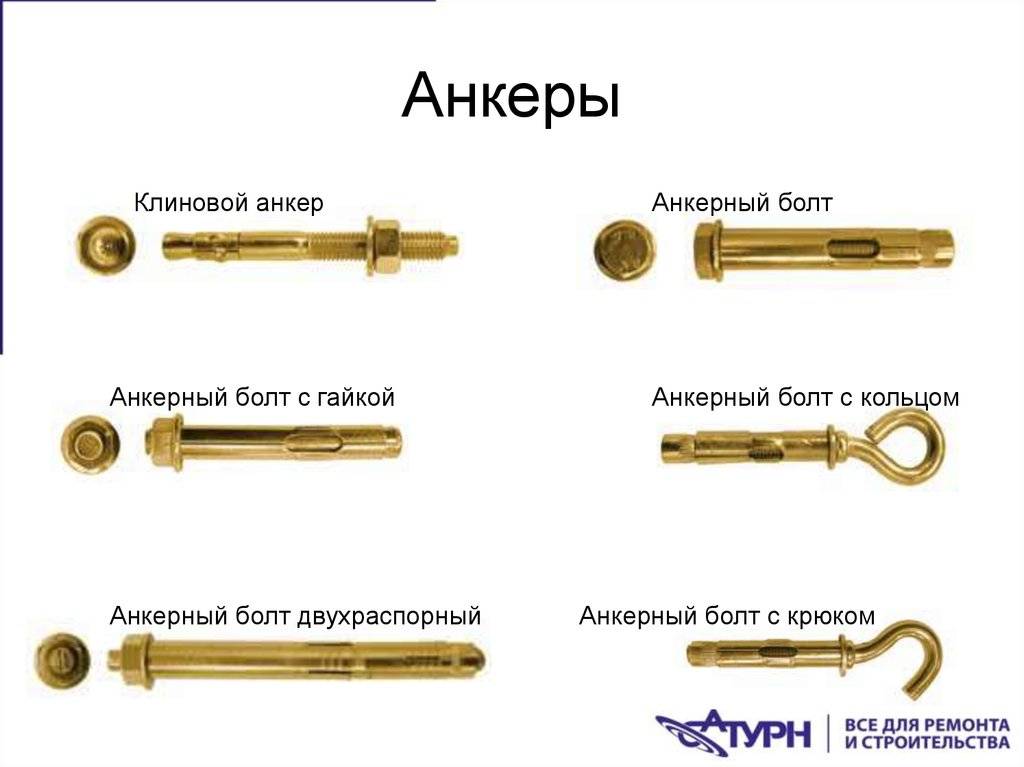

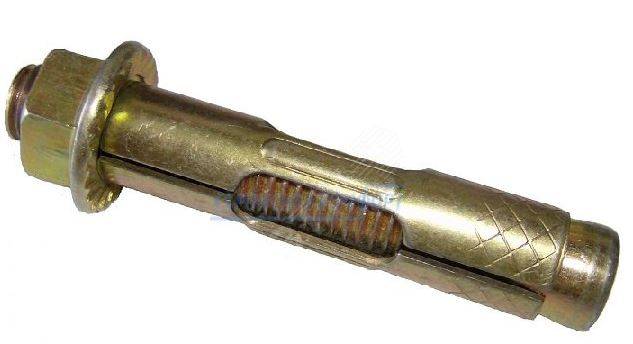

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

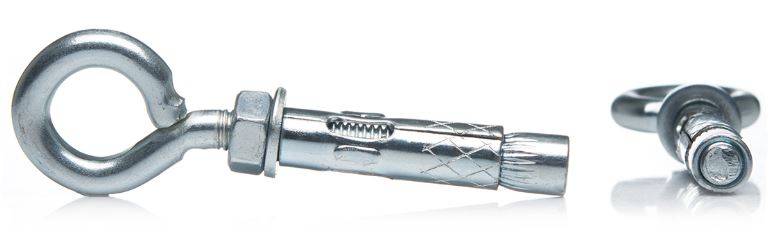

Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
- Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
- Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.
Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.
Размеры и характеристики анкерных болтов
Анкерные болты по бетону классифицируют по размерам на три группы:
- малые — диаметром до 8 и длиной до 55 мм;
- средние — до 12х120 мм;
- крупные — максимальный размер 24х220 мм.
Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.
Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:
- диаметр резьбы — 8 мм;
- диаметр сверла — 10 мм;
- длина анкера — 115 мм;
- толщина прикрепляемого элемента — 60 мм.

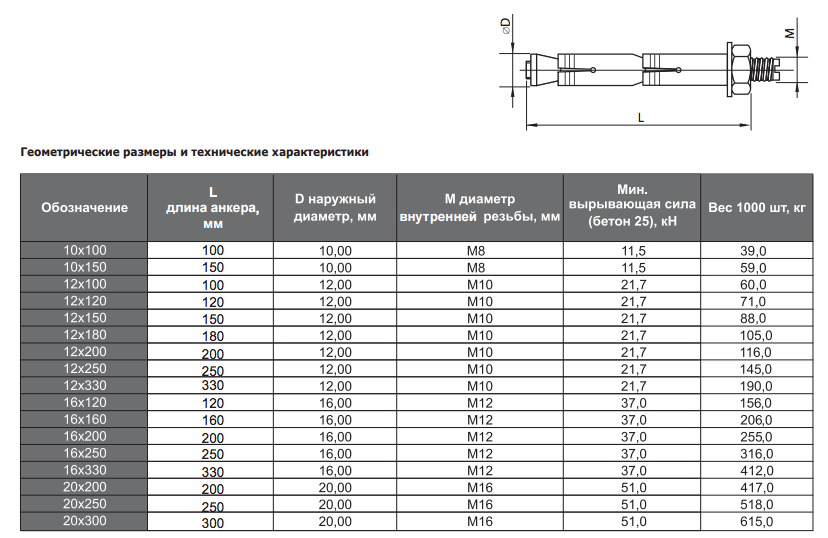

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.
На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.
Механические анкеры
У данного вида существует еще более точная градация на подвиды:
Клиновой анкер

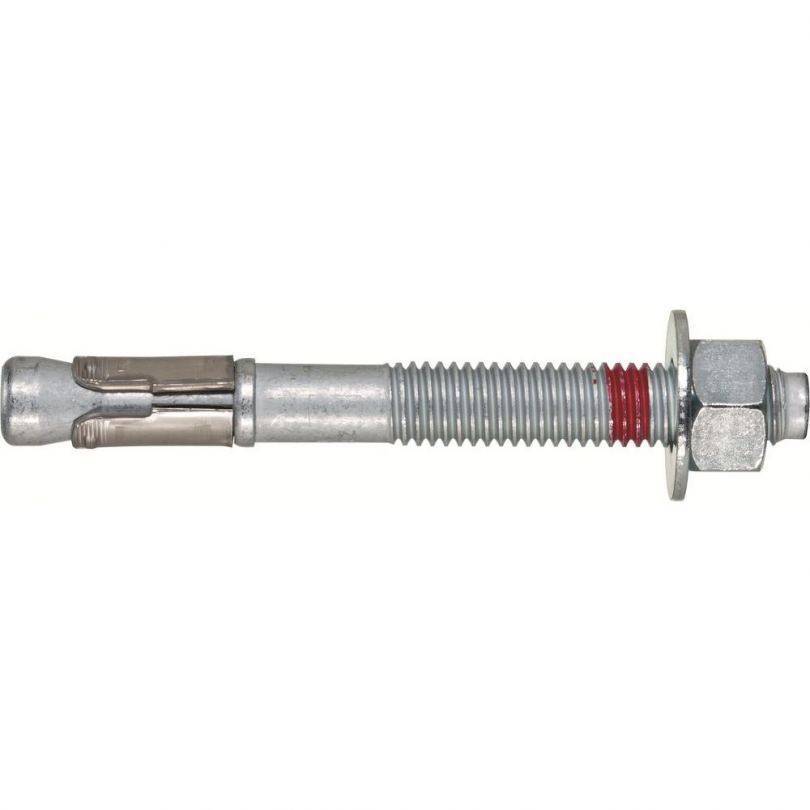

Крепление данного болта происходит при помощи специального клина. Он вбивается в конструкцию, за счет чего происходит раскрытие клинышков и наиболее устойчивое крепление. Кроме того этот анкерный болт идет в комплекте с гайкой.
Забиваемый анкер

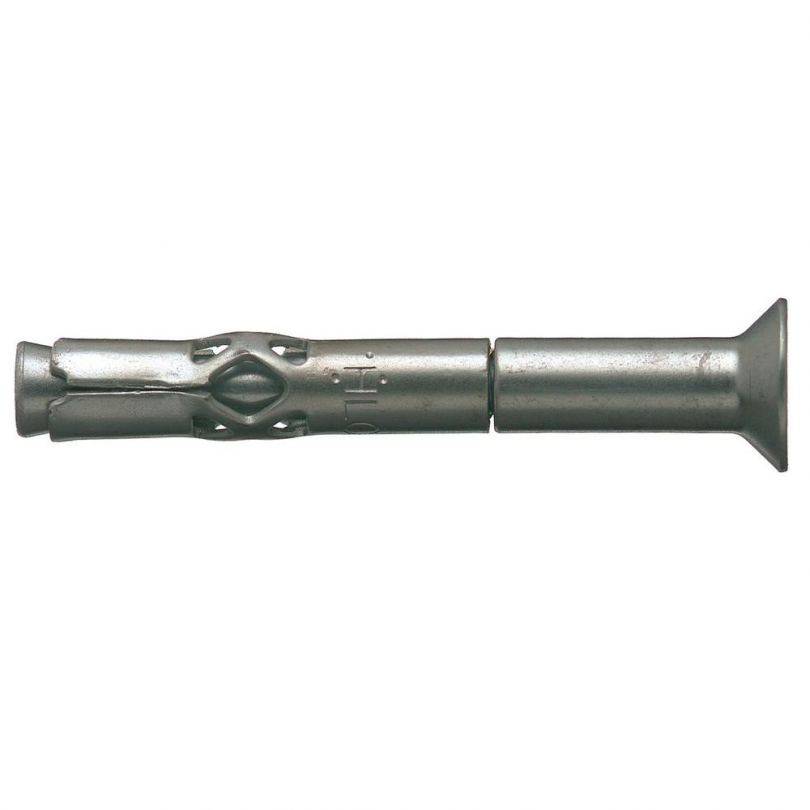

Данный вариант проще всего в использовании. Он не содержит стержня и при забивании мягкие края попросту сминаются, закрепляясь надежно.
Разжимной анкер
Он отличается наличием прорезей вдоль гильзы. На фото такого анкерного болта их хорошо видно. При вкручивании такого болта частички гильзы под давлением раскрываются. Он предназначен для более тонких и не крепких конструкций, таких, как гипсокартон. Его не нужно вырезать из конструкции при желании удалить, достаточно просто выкрутить.
Распорный анкер

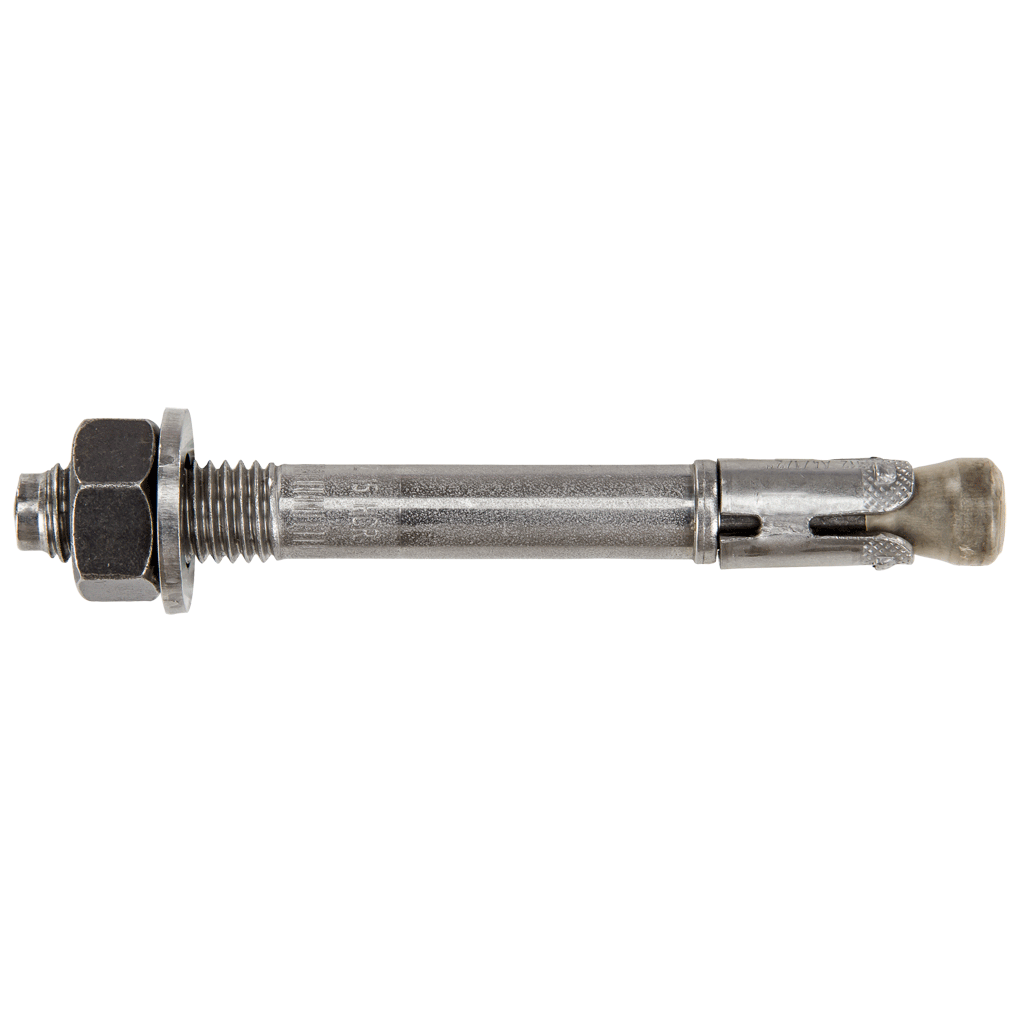

Этот болт считается самым популярным среди анкеров. Его легко устанавливать и не требуется особых замеров. Их применяют только в бетонных конструкциях и кирпичах без перфорации.
В основном анкерные болты изготавливаются из нержавеющей стали. На них наносится специальное антикоррозийное цинковое покрытие. Размеры анкерных болтов совершенно разнообразны.
Принцип работы и применение
Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.
При этом используются три принципа работы:
- При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
- На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.
Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.
При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.
Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.
Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.
Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:
- балки;
- плиты перекрытия, балконные консоли;
- фермы, колонны;
- лифты, лестничные марши и площадки;
- стеновые или отделочные панели;
- коммуникации, инженерное оборудование;
- оконные или дверные коробки;
- навесы, козырьки;
- пристройки;
- потолочные светильники, вытяжки;
- подвесные потолки.
Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.
Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.
Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.
Как выполняется монтаж
Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве. Глубина заделки болтов (нажмите для увеличения)
Глубина заделки болтов (нажмите для увеличения)
Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.
Устанавливаемые до бетонирования болты временно прикрепляют к опалубке
в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.
- Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
- После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
- При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
- После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
- После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.
Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция
Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.
В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.
Приготовление клеящего состава производится соответственно требованиям нормативных документов
Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.

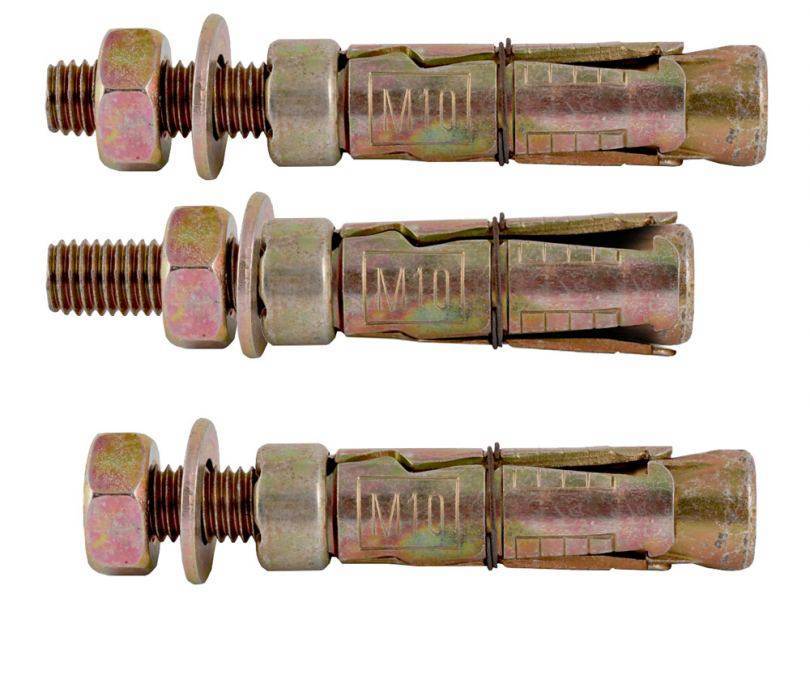

Основные конструкции механических анкеров
По своей конструкции механические анкеры также распределяются на следующие основные разновидности.
Болт с гайкой
Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.
Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).
Болт с кольцом
Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.
Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.
Болт с крючком
Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.
Болт с шестигранной головкой
Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.
Двухраспорные
Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.
Гвоздевые
Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.
Твердость материала
Твёрдость по Бринеллю – это характеристика, которая позволяет определить твёрдость материала.
Крепежи из нержавеющий стали тоже оснащены специальной маркировкой на верхушке крепления.
Вид стали А2 или А4 и предел прочности — 50, 70, 80, примеры: А2-70, А4-80. На крепления, которые имеют четко выраженную резьбу, наноситься цветная маркировка для A2 – зеленым цветом, для A4 – красным. Значение для предела текучести не указывается.
Максимальная текучесть для нержавеющих метизов, часто лишь справочное значение.
Текучесть в данном случае будет составлять 250 Н/мм2 для A2-70 и около 300 Н/мм2 для A4-80.
Приблизительное увеличение при этом будет не больше чем 40%. Иными словами, данный вид стали отменно меняет форму перед тем, как произойдёт непоправимая деформация.
Старые отечественные методы измерения по ГОСТ-у не позволяли уделить должное внимание максимально допустимым нагрузкам на болты, поэтому выпускаемые метизы были значительно ниже по качеству относительно современных. Крепление М12 с прочностью 8.8 размером d2 = 10,7мм и максимально продолжительностью сечения 89,87мм2
В этом случае максимально допустимая степень нагрузки будет: (8*8*10)*89,87 ;0) = 57520 Ньютон
Крепление М12 с прочностью 8.8 размером d2 = 10,7мм и максимально продолжительностью сечения 89,87мм2. В этом случае максимально допустимая степень нагрузки будет: (8*8*10)*89,87 ;0) = 57520 Ньютон.
Таблица нагрузок для болтов из углеродистой и из нержавеющей стали.
| ST-4.6 | ST-8.8 | А2-70 | А4-80 | |||||||
| РЕЗЬБА | d2, мм | Площадь по 62, тт2 | Макс. нагрузка, Ньютон | Рабочая нагрузка, кг | Макс. нагрузка, Ньютон | Рабочая нагрузка, кг | Макс. нагрузка, Ньютон | Рабочая нагрузка, кг | Макс. нагрузка, Ньютон | Рабочая нагрузка, кг |
| М1 | 0,8 | 0,5 | 121 | 322 | 10 | 126 | 151 | |||
| М2 | 1,7 | 2,27 | 544 | 20 | 1 452 | 70 | 567 | 20 | 681 | 30 |
| М3 | 2,6 | 5,31 | 1 274 | 60 | 3 396 | 160 | 1 327 | 60 | 1 592 | 70 |
| М4 | 3,5 | 9,62 | 2 308 | 110 | 6 154 | 300 | 2 404 | 120 | 2 885 | 140 |
| М5 | 4,4 | 15,2 | 3 647 | 180 | 9 726 | 480 | 3 799 | 180 | 4 559 | 220 |
| М6 | 5,3 | 22,05 | 5 292 | 260 | 14 112 | 700 | 5 513 | 270 | 6 615 | 330 |
| М8 | 7,1 | 39,57 | 9 497 | 470 | 25 326 | 1 260 | 9 893 | 490 | 11 872 | 590 |
| М10 | 8,9 | 62,18 | 14 923 | 740 | 39 795 | 1 980 | 15 545 | 770 | 18 654 | 930 |
| М12 | 10,7 | 89,87 | 21 570 | 1 070 | 57 520 | 2 870 | 22 469 | 1 120 | 26 962 | 1 340 |
| М14 | 12,6 | 124,63 | 29 910 | 1 490 | 79 761 | 3 980 | 31 157 | 1 550 | 37 388 | 1 860 |
| М16 | 14,6 | 167,33 | 40159 | 2 000 | 107 092 | 5 350 | 41 833 | 2 090 | 50199 | 2 500 |
| М20 | 18,3 | 262,89 | 63 093 | 3 150 | 168 249 | 8 410 | 65 722 | 3 280 | 78 867 | 3 940 |
| М24 | 21,9 | 376,49 | 90 359 | 4 510 | 240 956 | 12 040 | 94 123 | 4 700 | 112 948 | 5 640 |
| М27 | 24,9 | 486,71 | 116 810 | 5 840 | 311 493 | 15 570 | 121 677 | 6 080 | 146 012 | 7 300 |
| М30 | 27,6 | 597,98 | 143 516 | 7170 | 382 708 | 19130 | 149 495 | 7 470 | 179 394 | 8 960 |
Как определить качественный анкерный болт?
Качественным можно считать тот болт, который способен выдерживать нагрузки, описанные в паспорте к изделию. Проверить это можно только испытательным путем, или ознакомиться с отзывами потребителей. На момент покупки следует визуально оценить изделие. Оно должно быть без трещин, раковин, видимых изъянов и искривлений.
Попробуйте покрутить гайку. Гайка на анкерный болт должна двигаться свободно, без использования ключа. Оцените состояние прижимной шайбы, которая должна быть в диаметре больше диаметра гайки. Это обеспечит нормальный прижим.
Оцените внешнее состояние стали и резьбы. Не должно быть коррозии, поскольку это признак того, что материал изготовления не оцинкован. Такие анкера покупать не стоит. В противном случае можно столкнуться с проблемой ослабления анкера в стене, особенно при эксплуатации на внешних условиях.
Следит за тем, чтобы не было деформации втулки, поскольку иначе будет трудно подобрать диаметр сверления отверстия
Обращайте внимание на состояние гайки и то, насколько хорошо она подходит под рожковый ключ или головку. Особенно этим страдают китайские аналоги, когда к гайке трудно подобрать ключ, приходится выкручиваться из ситуации
