Фреза по дереву для дрели

Фрезерование тонких нежёстких стенок

Для обработки уступов:

• С малым отношением высоты к толщине
• Со средним отношением высоты к толщине
• С большим отношением высоты к толщине > 30:1
• Тонкостенных деталей

На что обратить внимание:

• Стратегия обработки тонкостенных участков должна выбираться в зависимости от высоты и толщины стенки
• Число проходов во всех случаях определяется размерами стенки и осевой глубиной резания
• Учитывайте стабильность и фрезы, и стенки
• Для обработки тонких стенок целесообразно применять метод высокоскоростной обработки, характеризующийся небольшими a_p/a_e и высокой v_c. Такие параметры обработки сокращают длительность врезания и, как следствие, уменьшают силовой воздействие и отжатие.
• Рекомендуется попутное фрезерование
• Для обработки алюминия и титана используются одинаковые методы фрезерования

Малое отношение высоты к толщине стенки

Проходы следует выполнять по зигзагообразной траектории.

Фрезерование​ тонких стенок:

• Обработку одной стороны стенки следует вести неперекрывающимися проходами
• Повторите процедуру с другой стороны
• Оставьте припуск с обеих сторон для последующей чистовой обработки

Среднее отношение высоты к толщине стенки

Фрезерование с подержкой стенки:

• Аналогичный подход, но с перекрытием проходов обработки двух сторон стенки: это обеспечивает большую поддержку в обрабатываемой точке. Первый проход следует выполнять при уменьшенной глубине резания, a_p/2
• В обоих случаях оставляйте с обеих сторон припуск на последующую чистовую обработку 0,2–1,0 мм

Большое отношение высоты к толщине стенки > 30:1

В дополнение к обработке с чередованием сторон стенки при фрезеровании достигайте желаемую толщину стенки поэтапно, «ёлочкой».

• В процессе обработки более тонкое сечение всегда опирается на расположенные ниже более толстые сечения
• Поэтапно выполняйте обраотку сверху вниз по стенке

Тонкие стенки

Припуск на чистовую обработку

Поуровневая обработка

Припуск на чистовую обработку

Обработка с поддерживающими участками

Припуск на чистовую обработку

Фрезерование тонкостенного основания

Обработка тонких оснований:

• Применяйте круговое фрезерование с врезанием под углом в центре основания на требуемую глубину
• Фрезеруйте наружу от центра по круговой траектории с врезанием под углом

Если при этом потребуется фрезерование поверхности, противоположная сторона которой уже обработана:

• Используйте инструмент с минимальным количеством режущих кромок
• Необходимо минимальное силовое воздействие с этой стороны при обработке

Если деталь имеет отверстие в центре основания:

• Оставьте поддерживающую опору в том месте при обработке с одной стороны.
• Обработайте другую сторону
• После обработки обеих сторон уберите опору

Фреза по дереву кромочная

Чаще встречается фреза кромочная с подшипником. Этот упорный элемент предназначен для того, чтобы ограничивать продвижение фрезера и предотвращать заглубление в древесину. Ножи могут располагаться как ниже, так и выше упорного подшипника.

Фреза по дереву кромочная фальцевая

При помощи насадки изготавливается паз по кромке заготовки. Подходит фреза кромочная для обработки столешницы, подоконника и элементов корпусной мебели. Инструмент используют в тех случаях, когда надо срастить заготовки в четверть, вырезать паз при монтаже дверных филенок, а также для фрезеровки фальцев и элементов мебели.

Фреза кромочная фальцевая с подшипником способна обрабатывать как линейные, так и изогнутые заготовки. Глубину выборки можно регулировать положением фрезера или упорным подшипником.

Здесь можно купить кромочную фальцевую фрезу марки Стронг.

Фреза кромочная калевочная

Фреза по дереву кромочная калевочная предназначена для получения скругленных кромок. В наборе фрез по дереву обязательно должны насадки разных радиусов. Это позволить делать кромки с разными закруглениями. На нашем сайте можно купить фрезы калевочные кромочные самых востребованных типоразмеров.

Данные фрезы используются при изготовлении мебели и предметов интерьера. При помощи насадки можно получить изделия, выполненные в различных стилях. Это делает ее незаменимой при реставрационных работах.

Наличие упорного подшипника позволяет применять инструмент не только по прямолинейным, но и по изогнутым кромкам без дополнительного оборудования.

Фреза кромочная галтельная

Насадка снабжена выпуклым ножом полукруглой формы. Используется при декоративной обработки деталей, а также дает возможность изготовить гибкое столярное соединение. Оборудована двумя подшипниками для исключения перекоса.

Фреза кромочная полустержневая

Кромочные полустержневые фрезы по дереву — инструмент профессионала, незаменимый в мебельном производстве. При помощи этих насадок изготавливают профильные накладки, обрабатывают кромки столешниц и других столярных изделий. Фреза позволяет получить сложный глубокий профиль и сделать деревянные стержни.

Фреза кромочная прямая

Фреза кромочная прямая с подшипником (она же копировальная) при установке образует с опорным столом прямой угол. В итоге получается перпендикулярный торец или кромка.

Насадка предназначена в первую очередь для изготовления одинаковых фигурных деталей. Подшипник движется по шаблону, а фреза вырезает из заготовки изделие, имеющее нужный размер и задуманную форму. Инструмент используется при производстве декоративных элементов для украшения мебели.

Существует фреза кромочная прямая с верхним подшипником и с нижним подшипником. Мастера выбирают соответствующую модель в зависимости от своих предпочтений.

Здесь можно выбрать и купить фрезу кромочную прямую марки Стронг.

Фреза кромочная фигурная

Кромочные фигурные фрезы используются для изготовления различных фигурных профилей, имеющих декоративное значение. Широко используются для украшения столярных изделий, мебели и различных предметов интерьера.

Для работы можно использовать как отдельные части рабочей кромки, так и весь профиль насадки. Фреза кромочная фигурная по дереву достаточно массивный инструмент, кроме того она одновременно работает с большой площадью детали. Поэтому использовать насадку следует на мощных фрезеровочных машинах (не меньше 1600 Ватт)

Пальчиковые и монолитные фрезы для выборки пазов

Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.

Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

• прямоугольными;
• трапециевидными;
• галтельными;
• клиновидными;
• фасонными с более сложной формой режущих кромок.

Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

Самодельные насадки для гравировальных установок и бормашин

Для несложных гравировальных работ в домашней мастерской фрезу, отрезной диск, шлифовочные и полировочные шарошки можно изготовить и своими руками. В качестве простейшей фрезы для оснащения гравера или бормашины можно использовать рифленое колесико от обычной зажигалки или дюбель, на шляпке которого вырезаются рабочие зубья. Рабочую насадку для шлифовки или полировки также сделать достаточно просто: для этого можно использовать деревянный барабан с хвостовиком, на боковую поверхность которого наклеена наждачная бумага.

Многие самодельные насадки для гравировальной установки (если они используются для выполнения не слишком сложных работ) проявляют себя неплохо, при этом стоимость их изготовления минимальная.

Типы фрезы по дереву

За исключением особых случаев, фреза подразделяется на два типа.

1. Насадные, диаметр их посадочного хвоста составляет тридцать два миллиметра. Чаще всего используются для установки в стационарный фрезерный станок.
2. Концевые, их еще называют пальчиковыми. Посадочный хвостик у таких насадок имеет диаметр от восьми до двенадцати миллиметров. Их можно установить как на станок, так и на дрель.

Фреза, используемая как дополнение на дрель, может быть исключительно второго типа. Такие детали легко заменяют профильный станок и даже лобзик. При помощи фрезы обрабатывают такие материалы:

Самыми износостойкими считаются насадки для фанеры. Как и лобзик, она имеет режущие пластины, поэтому не перетачивается при использовании. Изготавливаются такие инструменты из прочного сплава, увеличивая тем самым период использования.

Классификация

В соответствии с общепринятой классификацией для обработки дерева применяют фрезы форм, отраженных в таблице.

Виды фрез по дереву	Основные виды работ
Торцевые	Обработка торцевых поверхностей
Конусообразные	Обработка любых пород дерева под разными углами
V-образные	Гравировка надписей, снятие фасок под углом 45° и выполнение V-образных пазов
Дисковые	Выполнение горизонтальных пазов различных размеров для отрезных работ
Профильные	Декорирование изделий
Фальцевые	Фрезеровка четвертей
Калевочные	Скругление кромок
Ласточкино гнездо	Выполнение шиповых соединений различного вида
Фигирейные	Обработка кромок филеночных деталей
Галтельные	Создание галтелей (желобков) на кромках изделий

Существуют разнообразные подвиды, отличающиеся по конструкции, форме лезвий, применению.

Так, с помощью шарового (шарообразного или сферического с круглой головкой) инструмента можно выполнять художественную резьбу по дереву. Есть изделия специального назначения, применяемые для резки ламината, деталей мебели, ручек, поручней.

Комбинированный вид представляет собой комбинацию пазовой фрезы и шиповой, применяется для сращивания досок.

Погружные инструменты применяют для фрезеровки пазов. Для получения аккуратных пазов выпускают модели с удлиненным хвостовиком.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

• Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
• Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

• Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
• Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

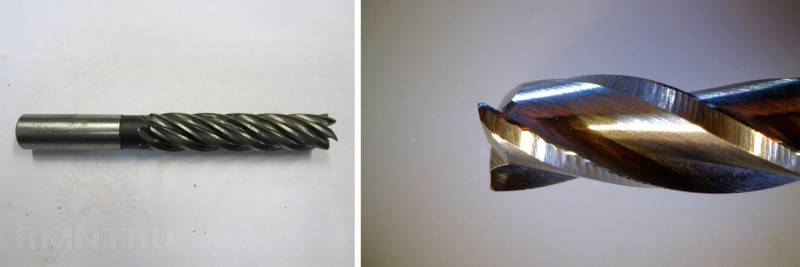

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Популярные наборы насадок для дрели

Набор фрез по дереву Skrab твердосплавные 6мм

Мне нравитсяНе нравится

Параметры хвостовика, мм	6
С каким материалом работает	дерево, резина, пластик, алюминий
Вес брутто, кг	0,18
Кол-во предметов, шт.	6

Плюсы и минусы

качественное исполнение
высокая износостойкость

небольшое количество предметов
высокая цена

Набор полировальный для дрели STA37045 Stanley

Мне нравитсяНе нравится

Для какого инструмента	дрель
Ключевой параметр, мм	75
С каким материалом можно работать	мрамор, металл
Упаковка	блистер
Вес, кг	0,41

Плюсы и минусы

качественное исполнение
высокая износостойкость

встречается другая комплектация
отсутствие коробки или кейса

Набор коронок matrix 70472 19-127мм

Мне нравитсяНе нравится

Макс. глубина сверления, мм	28
Имеется ли держатель	да
Макс. Ø, мм	127
Мин. Ø, мм	19
Имеется ли центрирующее сверло	да
Кол-во предметов, шт.	12

Плюсы и минусы

большой диапазон диаметров
доступная цена
удобное хранение

тонкий металл на кольцевых пилах
иногда проворачивается посадочное место

Набор насадок Dremel 687 52 шт.

Мне нравитсяНе нравится

С каким инструментом используют	гравер, дрель
Особенности	имеются держатели дисков
Материал	абразив
Частота вращения, об/мин	35000
Комплектация	мобильный чемоданчик
Вес брутто, кг	0,18
Кол-во предметов, шт.	52

Плюсы и минусы

удобное хранение
качественное исполнение
хороший подбор оснастки
в набор входит полировальная паста

существенных нет

Набор насадок STAYER 29900-H186

Мне нравитсяНе нравится

Для чего применяют	дерево, керамика, металл, пластик, камень
Тип конструкции	круг, державка
Какие операции выполняет	шлифовка, резка, полировка
Макс. частота вращения, об\мин	33000
Комплектация	кейс
Кол-во предметов, шт.	134

Плюсы и минусы

хорошее качество исполнения
функциональная комплектация
наличие кейса

не выявлено

Итоговая таблица рейтинга

Липучка на УШМ 125d+переходник на дрель SKRAB

TUNDRA, М14, с адаптером, твердая, 150 мм

LOM, М14, с адаптером, 125 мм

Набор фрез по дереву Skrab твердосплавные 6мм

Набор полировальный для дрели STA37045 Stanley

Набор коронок matrix 70472 19-127мм

Набор насадок Dremel 687 52 шт.

STAYER 29900-H186

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

• Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
• Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
• Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
• Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
• Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Особенности самодельной фрезы по дереву

Фрезы далеко не каждого профиля продаются в ближайшем магазине, заказанный в Китае или для индивидуального изготовления инструмент придётся долго ждать, а во втором случае – еще и немало заплатить. Гораздо проще изготовить своими руками.

Для создания самодельной фрезы на ручной либо вертикальный фрезерный станок для обработки древесины потребуются:

• Материал – прочная теплостойкая сталь, хорошо держащая заточку.
• УШМ или болгарка с отрезным кругом по металлу.
• Электроточило или иной шлифовальный инструмент.
• Тиски.
• Дрель или шуруповёрт и сварочный инвертор понадобятся не всегда.

Первые экземпляры не будут удовлетворять качеством обработки поверхностей, геометрией. Могут иметь плохой баланс – проявлять заметное биение, оставлять «грязную» шероховатую поверхность из-за неправильных углов заточки или недостаточной остроты режущей кромки. После изготовления и доведения до ума нескольких фрез результат начнёт радовать.

Приспособления для фрезерования по металлу и дереву

Мы не будем описывать приспособления для дрели, упомянутые нами здесь. В частности – стойки, превращающие ее в подобие сверлильного станка. В этой же статье показано приспособление, приближающее ее по функционалу к ручному фрезеру.

Но доработка такой стойки, позволяющая надежно зафиксировать инструмент на заданной высоте, может значительно облегчить выполнение фрезерных работ погонажного материала различными фрезами по дереву. Для этого достаточно, выставив дрель на требуемой высоте от рабочего стола, закрепить на нем направляющую, вдоль которой вы будете подавать обрабатываемую длинную деревянную рейку.

Для выборок длинных продольных пазов в большом количестве деревянных реек стоит применить такое нехитрое приспособление, как показано на фото. И использовать для этого пальчиковую фрезу нужного диаметра.

Можно также для фрезерования дрелью применить как фабричные, так и самодельные стойки-упоры с небольшой доработкой для фиксации инструмента на определенном расстоянии до площадки, обеспечивающей степень заглубления фрезы в материал.

С такими упорами либо без них замечательно дрель работает в качестве штробореза в ячеистых бетонах:

Представляет интерес применение различных кондукторов для получения фрезерованием продольных пазов.

А если на подобное приспособление поставить боковой упор, то подобные канавки и пазы можно выполнять и на заготовках прямоугольного сечения. Вставки-кондукторы имеют диаметр отверстия, соответствующий диаметру применяемой пальчиковой фрезы.

Этот же вид фрезерования можно выполнять, снабдив подвижным столом свою стойку для дрели, или закрепив на нем несколько направляющих для нужного позиционирования заготовки:

Но все же, наиболее, на наш взгляд, рациональным для работы с фигурными фрезами по дереву будет доработка верстака, показанная на видео. Особенно, если предстоит частая работа по фрезерованию фасок различных криволинейных заготовок.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Как выбрать?

Обычно при выборе фрезы руководствуются двумя критериями:

• диаметр хвостовика;
• профиль рабочей части.

Хвостовик чаще всего бывает 6,8 или 12 мм. Однако встречаются фрезы с диаметром 7 мм, поэтому рекомендуется уточнять этот момент в процессе покупки, а не получать сюрпризы уже дома. Необходимо понимать, что установка такой фрезы в 8-миллиметровую цангу с расчетом посильнее ее затянуть приведут только к поломке цанги, никакого положительного результата не будет.

Приобретая фрезы, следует обращать внимание на качество ее изготовления. Также полезно проверять инструмент по критериям:

• степень термической прочности. Определяет устойчивость изделия к нагреву;
• тип соединения рабочей части фрезы и хвостовика;
• состав припоя, который использован при соединении лезвий и основания инструмента.

Наиболее качественными считаются припои марок ПСр37,5 или ПСр40. ЕСли лезвия и основание соединены сварным способом, надежности от такого инструмента ожидать не приходится. Лучший способ проверки качества металла — попробовать его на прочность с помощью напильника. Если он легко стачивается, инструмент откровенно слабый. Качественные лезвия напильник не берет. Твердость металла должна находиться в диапазоне 58-62 HRC.

Фрезы для ручного станка играют важнейшую роль. Без них он как автомат без патронов. Состав и качество режущего инструмента практически полностью определяют возможности фрезера и косвенным образом характеризуют степень подготовки мастера. Чаще всего, инструментом обзаводятся по мере необходимости, что оправдано, но, при появлении нужды потребует поисков нужных фрез. На первых порах неплохо выручают стандартные наборы, в которых собраны самые востребованные образцы. Остальные виды инструмента приобретаются с появлением опыта, навыков и понимания, какие фрезы нужны больше всего и заслуживают приобретения в первую очередь.
