Винтовой дровокол. Характеристики

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
шкивы или звёздочки;
приводной ремень или цепь от автомобильной либо мотоциклетной техники;
подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
стальные профильные трубы или уголки для станины;
металлический лист толщиной не менее 4 мм для рабочего стола;
электродвигатель;
проводка;
выключатель или магнитный пускатель;
УЗО;
болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

сварочный аппарат;
электрическая дрель с набором свёрл;
болгарка;
молоток;
набор гаечных ключей;
рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Конструкция винтовых дровоколов

На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное – строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.

Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел — 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Republished by Blog Post Promoter

Требуемые для изготовления детали

В процессе создания установки по расколу дров не потребуется искать дорогостоящие детали. Большинство компонентов найдутся у многих умельцев в гараже или сарае. Ниже приведен список необходимых инструментов, деталей и узлов:

винтовой конус (можно купить или изготовить, ниже будет более подробно написано о нем);
вал;
шкивы разных диаметров;
цепь или ремень;
подшипники в корпусе;
металлические трубы или уголки для каркаса станины;
стальной лист для стола;
двигатель;
провода;
винты;
выключатель;
болт и гайки;
сварочный аппарат;
электродрель;
сверла по металлу;
болгарка;
рулетка;
маркер;
чертеж;
набор гаечных ключей.

С таким набором легко можно будет сконструировать и собрать простой дровокол. Если планируется сделать его мобильным, то стоит приготовить крепкие колесики, способные выдержать вес установки. Также рекомендуется покрыть конструкцию краской или эмалью для защиты от коррозии.

Техника безопасности при работе с колуном

Хоть и винтовые колуны считаются безопасными, нужно при работе на них беречь руки. Поэтому мыс конуса от плиты должен находиться на высоте 100-120 мм. Автор рассматриваемой разработки рекомендует четко под конусом приварить сделанный из толстого железа разделительный киль. Киль не даст проворачиваться чуркам, которые могут накручиваться вокруг конуса и могут без киля зажать руку. При накручивании чурки на конус, клин также поможет расщеплять ее.

На многих фото и видео винтового колуна мы видим такие кили. Но на некоторых конструкциях их нет. Здесь возникает вопрос. А не может ли рука рабочего попасть между распиливаемым поленом и килем? Или ребенок по недогляду подлезет к опасной зоне. Вопрос вполне резонный. Что опасней — проворачивание полена и зажатие поленом руки или попадание ее между поленом и килем? Возможно поэтому некоторые мастера не ставят разделительные кили на свои изделия. Проблема безопасности винтовых дровоколов требует дополнительного изучения.
В целом винтовые колуны довольно эффективный и безопасный инструмент для дачи или деревенского подворья. В этом вы убедитесь, если посмотрите работу самодельного конусного станка на видео.

Еще один колун

Рабочее давление

Рабочее давление или усилие раскалывания – основная характеристика дровокола. Измеряется в тоннах. Чем выше этот параметр, тем легче агрегату расколоть твердые, длинные и толстые чурбаки.

Модели с небольшим давлением зачастую требуют от оператора приложения физических усилий или вовсе не подходят для колки твердых заготовок. Правда, с возрастанием усилия раскалывания увеличивается цена и вес дровокола.

Рабочее давление зависит от класса дровокола:

бытовые – до 5 тонн;
полупрофессиональные – 5-7 тонн;
промышленные – 7-25 тонн.

При выборе дровокола по рабочему давлению учитывается твердость сырья, которая обусловлена породой древесины:

до 5 тонн – для работы с тополем, осиной, липой и другими мягкими породами;
5-7 тонн – для обработки дуба, груши, ореха и других твердых пород;
более 7 тонн – для расколки сырой древесины и очень твердых пней.

В винтовых дровоколах помимо рабочего давления имеет значение и скорость вращения конуса. Лучше выбирать модель, у которой данная величина составляет 400-600 об/мин.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Ручной

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Лом-колун

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Пружинный

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Реечный

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Принцип работы винтовых колунов

Конусный дроворуб или как их еще называют винтовой колун, отличается простейшим принципом работы. Заостренный с одной стороны конус вращается, что позволяет ему наподобие шурупа входить в древесину и раскалывать ее на части. Конусные винтовые колуны считаются самым простым, надежным и долговечным типом оборудования. Неудивительно, что с учетом всех преимуществ станков этого типа они получили сегодня наибольшую популярность и с успехом используются дачниками и владельцами частных домов.

Единственный недостаток оборудования данного типа — это сложность работы с твердой древесиной, в которой волокна тесно переплетаются друг с другом по вертикали и горизонтали. Поэтому для работы с древесиной березы и дуба следует использовать гидравлические дровоколы-самоделки, которые способны за счёт большого усилия раскалывать поленья на мелкие части.

В продаже можно найти различные типы недорогих винтовых дровоколов, стоимость которых начинается от 15 000 рублей. Впрочем, при наличии минимального опыта работы, не составит труда изготовить своими руками функциональное и надежное оборудование, которое существенно упростит колку дров на приусадебном участке. Чертежи винтового дровокола своими руками можно с легкостью найти в свободном доступе, что упростит изготовление самодельной дроваколки.

9 место. Электрический гидравлический дровокол PATRIOT CE 5215

Средний рейтинг – 4.1
Средняя цена – 8500 рублей
Узнать, где дешевле всего >>>

Электрический гидравлический дровокол PATRIOT CE 5215 полюбился пользователям за соотношение цены и качества. Отличный производительный аппарат, который с легкостью и быстротой справится с колкой дров, заготавливаемых для бани или на зиму. Способен горизонтально колоть дрова, имеет мощность 1,5 кВт.

Усиление составляет 4 тонны. Диаметр бревна, которое можно поместить в данный аппарат, может достигать 25 сантиметров, а в длину – полметра. Весит 44 кг, поэтому здесь предусмотрены колеса для удобства транспортировки.

Дровокол бензиновый Craftsman 7764

Основные характеристики

Страна-производитель – США.
Максимальный диаметр бревна — 64 см.
Рабочее положение — вертикальное и горизонтальное.
Вид привода — бензиновый.
Максимальное усилие — 27 т.
Мощность — 5150 Вт.
Вес — 265 кг.

Подробные характеристики и цены

Обзор

Обзор дровоколов закрывает модель Craftsman 77641. Самое мощное оборудование среди бензиновых аналогов, которое предназначено для профессионального использования. Предназначено для заготовки дров в больших объемах.

Отзыв реального покупателя:

Самый мощный дровокол, который нашел. Топливный бак вместительный, поэтому на одной заправке работает долго. Любые породы деревьев раскалывает моментально.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации

Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
частота вращения конусного винта — не более 500 об/мин;
станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
вал конуса устанавливается на подшипниковых опорах;
конус должен иметь упорную резьбу;
при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

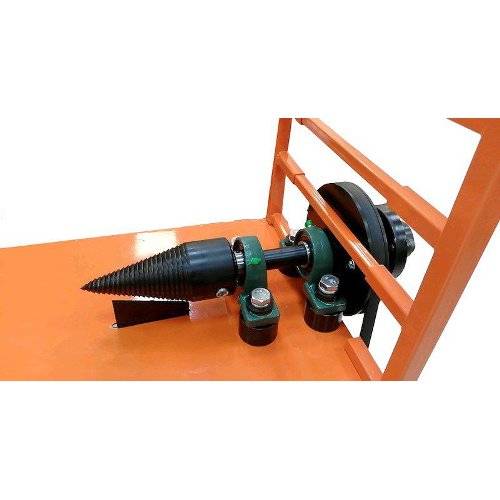

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

простоту конструкции;
возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
высокую производительность оборудования;
низкую стоимость установки;
эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Размеры колуна

Если изучить различные чертежи дровоколов, можно сделать вывод, что схема расположения деталей устройства не имеет строгих правил. Основополагающим условием является удобство использования агрегата. Поэтому при его изготовлении стоит ориентироваться на свой рост.

Хотя за основу можно принять усредненные габариты:

Высота станка — 65 см.
Ширина — 45 см.
Длина — 85 см.

Мотор надо установить под столом, на котором будут колоться дрова. Это защитит двигатель от засорения опилками и сократит длину станка. Если винтовой колун имеет вращающиеся элементы, они обязательно должны быть закрыты во избежание несчастных случаев в процессе работы дровокола.

Таковы основные советы специалистов домашним мастерам, решившим осуществить сборку конусного дровокола винтового самостоятельно. Необходимо исходить из деталей, имеющихся под рукой. Поэтому кто-то будет заниматься винтовым колуном, кто-то же вынужден конструировать реечный.

Рабочее положение

Горизонтальный – легкий, мобильный и безопасный дровокол. Недостатки: низкая производительность, громоздкость, ограничения по максимальной длине полена. Бытовые дровоколы являются горизонтальными.

Вертикальный – более компактный, мощный и производительный станок. Минусы: большой вес, повышенная травмоопасность (заготовка придерживается руками). Такие агрегаты относятся к полупрофессиональным и промышленным.

Универсальный – позволяет выбирать рабочее положение в зависимости от различных факторов, например, толщины заготовки. Недостаток – высокая цена. Подобная конструкция характерна для профессиональной техники.

Напряжение питания

Однофазное (220 В) – используется в бытовых и полупрофессиональных электрических дровоколах. Мощность такого оборудования не превышает 3 кВт.

Трехфазное (380 В) – применяется в промышленных электрических колунах. Для работы устройства требуется специальная проводка. Мощность подобной техники достигает 5 кВт.

Важно: практика показывает, что для бытовых нужд лучше всего подойдет гидравлический горизонтальный дровокол с электрическим двигателем (однофазный) или винтовой агрегат. Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой

А для твердотопливных котлов оптимальна реечная модель

Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой. А для твердотопливных котлов оптимальна реечная модель.

Выводы

Гидравлические и винтовые дровоколы сделают всю работу за вас, а механические и ручные – существенное её облегчат.
В частное хозяйство лучше брать модели с электрическим двигателем

На производстве будут полезны и электрические, и бензиновые.
Домой выбирайте модели с усилием раскола 4-7 тонн, на производство – от 8 и больше.
Если для камина или сауны нужны поленья поменьше, обратите внимание, чтобы в комплекте был нож для раскола на 4 части.
Обратите внимание на дополнительные функции и приспособления: ограничитель хода поршня, колёса, регулятор высоты и т.д.. 105842078
