Как установить цепь на бензопилу

Алгоритм натяжения цепи

Такая обычная и банальная процедура может поставить многих пользователей в тупик. Из-за этого люди обращаются в сервисные центры где им и производят настройку за определённую плату. Разумеется, специалисты могут рассказать, как безошибочно установить цепь на бензопилу, но можно поступить более простым способом, выполнив следующие манипуляции:

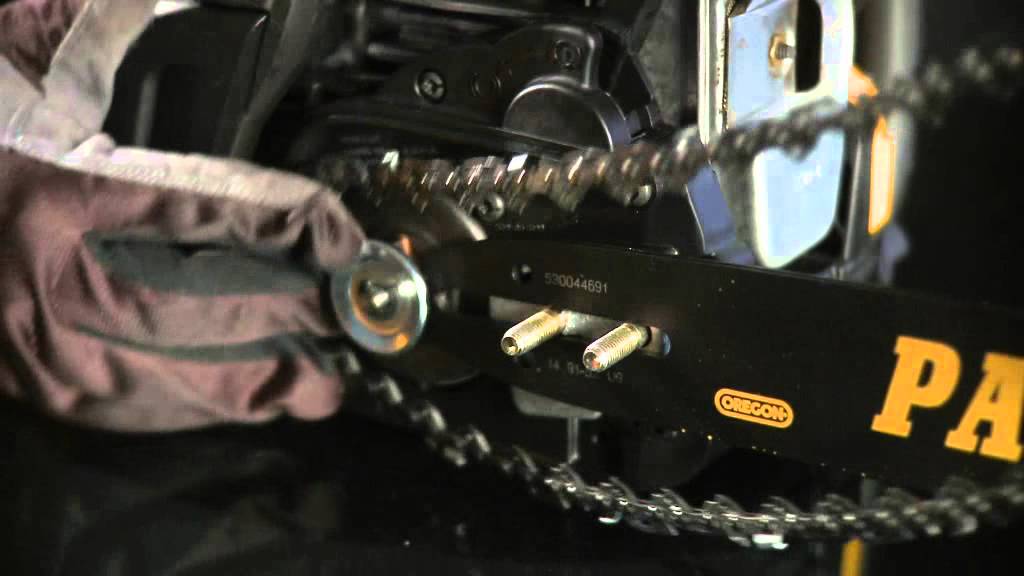

первым делом снимается боковая крышка и устанавливается шина. Нужно отметить, что она монтируется максимально близко к звёздочке;
затем одевается цепочка и движением направляющей вперёд натягивается

Тут главное обращать внимание на хвостовики, которые обязаны находиться в пазе;
крепиться защитный кожух, где винт натяжения цепи устанавливается в отверстие бензопилы;
после следует убедиться в верности установки крышки (она обязана плотно прилегать по всем краям) и зафиксировать её при помощи двух нагелей. Однако не стоит её туго фиксировать, и шина должна свободно «гулять».

Алгоритм натяжения цепи

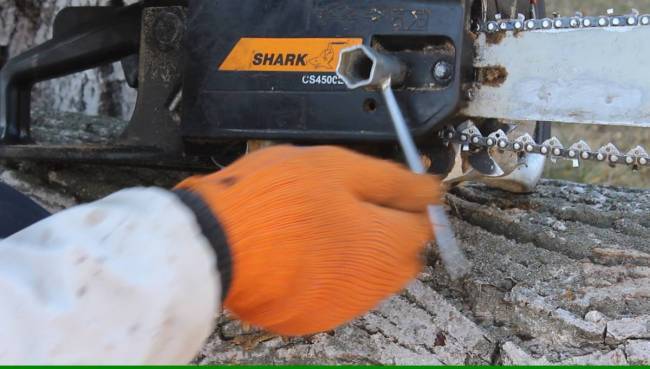

Большая часть сделана, и остаётся только провести регулировку. Для этого необходимо взять «плоскую» отвёртку и поворачивая соответствующую конструкцию (во большинстве моделей она расположена снизу болтов кожуха) произвести регулировку. Натяжка цепи выполняется так, чтобы нижняя её сторона не провисала, и был свободным ход по оси. После зажимаются болты на корпусе.

Многие неопытные работники не обращают внимание на положение направляющей и выполняют фиксацию в произвольном положении. Однако в период распила происходит давление на нижнюю плоскость, которая смещается и создаётся провисание

Во избежание этого настройку советуется проводить с приподнятой вверх направляющей шиной.

Некоторые задаются вопросом о том, как натянуть цепь на бензопиле штиль от Немецкого производителя. Дело в том, что регулятор у этого производителя сделан спереди (рядом с наружной частью направляющей), что и создаёт недоумение. Все остальные действия делаются аналогичным образом и в том же порядке.

Разумеется, к комплекту большинства моделей прилагается инструкцию о том, как правильно натянуть или заменить цепь на бензопиле, но в ней не указываются многие моменты. Также большое количество потребителей предпочитает покупать мотопилы б/у, чтобы сэкономить значительную часть денежных средств. А прошлые владельцы вряд ли будут сохранять такие мелочи как руководство.

Установка цепного элемента

Первое, с чем сталкивается пильщик – необходимость установить цепь. Элементарная операция, подробно описанная в инструкции, на интернет-сайтах, озвученная видеоблогерами, зачастую производится с ошибками, приводящими элементы пиления в негодность за минимальный срок. Автор канала «Ремонт Nick TV» покажет последовательность сборки гарнитуры, научит распрямлять звенья, проверять степень натяжения, пояснит, зачем нужен тестировочный пропил и повторная проверка, почему следует при фиксации удерживать носок шины в приподнятом состоянии, чем прочищать маслоподающее отверстие.

Основные неполадки цепи бензопилы

Те, кто сталкивался с подобным оборудованием знают, что у всех типов есть специальный тормоз. Выглядит он как большая ручка, которую отодвигают для блокировки вращения. Люди без опыта могут забыть про эту особенность, и во время пилки не будут снимать блокиратор. Эксплуатация инструмента таким подходом станет следствием поломки тормозов или сцепления. В этом случае не сложно диагностировать проблему, однако, бывают ситуации, когда ослабевает цепка. Некоторые не могут понять, почему слетает цепь на бензопиле во время распиливания.

Есть несколько причин данной неисправности:

использование свежей цепочки и старой звёздочки. Две этих запчасти участвуют в распиле одновременно, и их замена проводится равномерно. Так можно избежать неприятностей и добиться наилучшего эффекта;
не учитывается обкатка. После монтажа элемента следует запустить мотор и «погонять» пилу на малых и средних оборотах. Этим воздействием смажутся все звенья, но натяжка ослабнет. Далее, перед повторной подтяжкой, механизму даётся время чтобы остыть;
низкое качество изделий. На строительном рынке можно встретить множество производителей, среди которых часто попадаются подделки. Поэтому к таким покупкам советуется относиться внимательно;
долгое использование и недостаток масла. От этого железо начинает перегреваться, и оно теряет все свои свойства (в том числе и упругость).

Это не все признаки, из-за которых могут возникнуть неприятности. Ключевым является правильная затяжка. Сделать её не трудно, однако, если упустить малейшую деталь, цепочка будет постоянно спадать. Подобное может стать причиной повреждений специалиста. Снизить вероятность можно одним способом: чётко соблюдать действия диагностики и смены цепки.

Немаловажный момент – эксплуатация агрегата в зимний период времени. В этом варианте нужно устанавливать дополнительный фильтр, защищающий основные детали от попадания снега. Для запуска и прогрева нужно помнить про подсос и воздушную заслонку, а инструмент хранить в тёплом помещении. Если пренебрегать этими правилами, то низкая температура заморозит остатки жидкости и грязи на поверхности, что приведёт к проблемам запуска двигателя. Ещё резкие перепады температуры и влажности будут оказывать разрушающий эффект на все железные составляющие.

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.

Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.

Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.

В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз

Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.

Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.

Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.

Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.

Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.

Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!

Почему цепочка летит, выясните причины

Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.

Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.

Как правильно одеть цепь на бензопилу STIHL

Цепь бензопилы это тот элемент, который подвергается самым большим нагрузкам и перегреву. От таких воздействий она может порваться, слететь с направляющей шины или просто затупиться от длительной эксплуатации. Для своевременного обслуживания или замены на новую, необходимо знать, как самостоятельно снимать пильную цепь с бензопилы и устанавливать ее обратно. Пошаговый алгоритм этих операций будет показан ниже.

Цепные пилы

STIHL выпускает две версии ручных машин. стационарные FG 2 и мобильные FG 1, установленные непосредственно на шине. Существуют аналоги менее известных фирм, соизмеримые в цене с более простыми устройствами, описанными выше, например, это.

Рабочая часть этих устройств структурно напоминает циркулярную пилу, в которую вставляется круглый длинный файл вместо пильного диска. FG 1 и FG 2 не только заточить цепи, но и исправить их, отрегулировав длину верхнего края всех зубов под одним размером. самым маленьким зубом, который воспринимается как контрольный зуб.

Довольно сложный механизм позволяет вам установить все необходимые параметры. Заточка производится на 2-3 движения, затем переходите к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Это обеспечивает одинаковые параметры шлифования для всех зубов.

При шитье ограничителя круглый файл меняется на плоский.

Легко и удобно использовать электрический шлифовальный станок для бензопилы. Он имеет систему настройки, которая позволяет вам установить цепь под прямым углом и довести диск точно до заточенного края. Существуют машины, которые автоматически удерживают тиски, когда диск опускается на цепь.

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

Молоток.
Тиски.
Сварочный аппарат.
Бородки.
Плоскогубцы.

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

Изделие крепится в тесках.
Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
Заклепку сделать своими руками можно, но работа достаточно сложна.
Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Как установить резак для бензопилы

После установки цепи ее следует правильно затянуть и проверить степень натяжки. Среди особенностей этого момента отметим следующее:

Слишком сильная натяжка становится причиной чрезмерной нагрузки, поэтому изделие может лопнуть.
Недостаточная натяжка приводит к износу цепи и многим другим проблемам.

В целом можно сказать, что с фиксацией неизношенного изделия проблем практически не возникает.

Укорачивание цепи своими руками

Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.

Какие инструменты понадобятся для ремонта в домашних условиях?

Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:

тиски;
болгарка;
молоток;
зубило;
надфиль;
бородок;
плоскогубцы или пассажи.

Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.

Удаление заклепок

Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:

Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь

Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом

Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.

Соединение звеньев

Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:

Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.

После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

Как правильно одеть и натянуть цепь?

Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм

Снять защитный кожух с бензопилы, осторожно надеть ее на шину

В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.

Ремонт и обслуживания цепей от бензопил

Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле

Важно:

придерживаться эксплуатационных правил;
периодически следить за степенью натяжения цепи;
затачивать режущие кромки.

Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.

Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.

Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.

Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза

Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.

Досталась как-то новая цепь «Орегон» на Хускварну-140. Дело хорошее, решил я, и убрал ее до лучших времен. А когда пришло время сменить старую, оказалось, что цепь не встает на бензопилу, хотя по всем показателям соответствовала предыдущей. По тому же случаю, что и цепь, тогда мне досталась и новая шина 16”. С этой шиной и цепью я рванул в магазин, в надежде с помощью опытных продавцов разобраться, что к чему…

Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы.

В новой цепи 55 зубьев, тогда как в старой – 56. И ее длины не хватает, чтобы быть накинутой на звездочку шины. Продавец поведал, что под такие цепи есть своя разновидность шин и, естественно, их сейчас в продаже нет. На вопрос – что же делать, предложил старую шину под новую цепь адаптировать самостоятельно. Т.е. требуется небольшая доработка шины бензопилы. Там делов-то на 5 минут – немного срезать задник, чтобы шина, не упираясь в звездочку, откатилась назад на расстояние, достаточное для того, чтобы одеть укороченную цепь.

В первый же погожий день собираю в одном месте себя любимого, пилу и болгарку

При помощи универсального ключа, идущего с пилой в комплекте, снимаю крышку, чтобы приладить новую цепь к старой шине, и понимаю, что просто подрезать хвост будет недостаточно.

На фотографиях хорошо видно, что длины продольного паза на шине с укороченной цепью тоже не хватает, а, значит, ее придется удлинять. Красным маркером я обозначил, что нужно будет убрать на шине.

В принципе, действительно, времени ушло немногим более пяти минут, и то потому что после болгарки я решил немного пригладить кромку напильником

Уже предвкушая возросшую до небес производительность пилы с новой цепью, ставлю все на место. Не скажу, что легко, но шина становится, а цепь одевается и свободно прокручивается. А вот при попытке поставить на место крышку, натыкаюсь еще на один «нежданчик» — даже уведенный в крайнее левое положение палец натяжителя цепи не дотягивается до своего паза в шине.

Что-ж, значит следует отверстие сделать новое, чуть поближе. Как учили – сперва сверлом малого диаметра, потом диаметр побольше, обороты малые, дабы не перегреть сверло…

Отверстие получилось аккуратное и, что не менее удивительно – даже в нужном месте. Тем более, запас хода имеется.

В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну. Ничего необычного не произошло – пила легко завелась и так же легко (40,9 см?, да с новой цепочкой) впилась в предложенный ей ствол.

Отлично, можно и по дрова.

7,639 просмотров всего, 1 просмотров сегодня

Для чего необходимо натяжение цепи?

Цепь выполняет сразу две функции – непосредственно режет древесину и фиксирует шину, препятствуя ее произвольному движению. Правильное положение и натяжение цепи бензопилы позволяет полноценно эксплуатировать инструмент, избежать опасных травм при работе. Если пильная гарнитура установлена неправильно, во время пиления она легко слетает, нанося вред оператору. Даже при незначительном ослаблении она постепенно разбивает паз шины, что приводит к выходу из строя зубьев ведомой звездочки.

При этом излишнее напряжение приводит к увеличению нагрузки на ротор, сокращению ресурса работы пилы

Поэтому важно регулярно проверять натяжение, при необходимости подкручивать специальный механизм на корпусе инструмента

Устройство натяжителя и принцип работы

Чтобы натянуть цепь на бензопиле, существует специальное устройство. Сложность конструкции механизма обусловлена стоимостью инструмента и его бюджетной категорией. В недорогих моделях натяжитель цепи на бензопилу представляет собой болт с регулятором, который расположен сбоку.

Производить регулировку можно при помощи отвертки или специального инструмента. Ключ для подтяжки входит в комплект для работы. Он состоит из 2 частей: с одной стороны приспособление, чтобы откручивать гайки, с другой – отвертка шлицевая. Более дорогие модели представлены регулировочным инструментом как рычаг или регулировочный диск.

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.
