Описание конструкции трубогиба
Перед процессом сооружения сгибающего аппарата, желательно детально рассмотреть для чего он может использоваться. Данное устройство, позволяет выгнуть металлическую деталь под разным ракурсом. Подобная конструкция обрабатывает детали из пластика, металла и алюминия. Используя трубогиб, изделие можно согнуть до полного углового разворота.
Трубогиб незаменим при конструировании разных навесов, беседок, качелей и скамеек.
Механический трубогиб в действии
Различаются агрегаты по виду изгибов и по приводам. Отметим, что, если изготовлять трубогиб для профильной трубы своими руками, можно использовать недорогой материал или вовсе не нужный хлам, который часто валяется в сараях частных.
В производственной сфере применяются разнообразные типы трубогибов.
Среди них особо выделяются:
- Гидравлические. Подобные устройства часто стационарного типа, но бывают и ручного варианта. Представленные агрегаты применяют с целью обработки профильного сырья с диаметром менее трех дюймов. Они отлично подходят для масштабных работ в процессе обработки большого количества материалов.
- Электромеханические. Данные оборудования для сгибания профильного материала могут обрабатывать любой вид профильных труб. За счет электроники удается сделать расчет требуемого наклона и усилия для работы.
- Ручные. Используются для обработки материалов маленького диаметра.
Отметим, что воздействие термическими показателями на такие материалы способствует изменению строения и таким образом показатели прочности снижаются. Если же один элемент изгибать несколько раз, конструкция изделия нарушится.
Разделяют трубогибы и по способу сгибания:
- сегментный, включающий в себя определенный механизм, с помощью которого протаскивается магистраль и перегибается, под нужным углом;
- арбалетный, который оборудован специализированным устройством, выступающим трубогибом;
- пружинный, который включает в свою схему специальные пружины, именно под их давлением гнется материал.
В процессе применения такого агрегата нужно знать, что максимальный угол изгиба, зависит от характеристик обрабатываемого сырья. Когда детали гнутся, рекомендуется придерживаться минимального угла сгиба. В иной ситуации конструкция может поддаваться изменениям.
Виды трубогибов
С помощью ручного трубогиба можно сгибать кольца и дуги. Подобный аппарат весит относительно немного (порядка 65 кг), благодаря чему его можно транспортировать к месту работ при небольших металлоконструкциях (тех же теплицах, воротах, навесах). Вот основные характеристики материалов, которые могут обрабатываться ручным приспособлением: круглая труба с сечением 3 сантиметра, квадратная – 4х4 сантиметра, прут – 1,6 сантиметра, полоска – 4х1 сантиметр и, наконец, квадрат – 1,6х1,6 сантиметра.
Благодаря разного рода оправкам, диапазон обрабатываемых изделий может быть расширен, а трубогиб, в свою очередь, может быть превращен в профилегиб. Стоимость ручного инструмента такова, что его можно приобрести либо изготовить собственноручно даже для незначительных производств.
Что же касается электрических трубогибов, то их используют в промышленных масштабах при работе с изделиями различного сечения. Подобные агрегаты очень производительны, что обуславливается, в первую очередь, дополнительными функциями, среди которых вращение вальцов сразу в двух направлениях, применение ножных педалей, регулировка при помощи панели управления.
К возможностям электрических трубогибов можно отнести гибку дуг из квадратных (8х4 сантиметра) и круглых (3 сантиметра) труб. С целью соответствия конфигурации сечения и диаметру изделий приборы оборудуются специальными сменными оправками под каждый конкретный случай.
Более современным считается гидравлический ручной трубогиб, сила которого такова, что позволяет обрабатывать достаточно крупные изделия из стали. Именно такой вариант желательно использовать для водо- или газопроводов. У данного трубогиба привод оборудуется специальной гидравлической установкой, которая и отличает его от обычного прибора (труд оператора заметно облегчается).
Гидравлические приспособления могут быть сразу нескольких типов и могут применяться для различных труб и арматур. Так, переносной трубогиб (ТПГ) может применяться для цельных стальных труб, а также для круглого проката (речь идет о бульдозерном методе, когда трубы не заполняются песком или другими наполнителями). Существует также ручной агрегат (РГУ), с помощью которого изгибают водо- и газопроводные трубы, арматуру или, опять же, стальной прокат.
Два варианта простейших самодельных профилегибов
Ручное приспособление для сгибания металлических профилей различного сечения, как уже было сказано выше, легко сделать своими руками. Профилегиб может оказаться полезным во многих бытовых ситуациях. Самодельное устройство, с помощью которого можно гнуть профили небольшого сечения, поможет вам самостоятельно изготовить или отремонтировать конструкции, в которых используются изогнутые под разными углами трубы или профили.
Начнем с самых простых конструкций, простота которых автоматически означает, что функционал таких устройств будет весьма ограниченным. Но в ряде случаев возможностей таких приспособлений вполне хватит, а простота и дешевизна их производства позволят в сжатые сроки приступить к работе.
Для того чтобы сделать приспособление для гибки труб диаметром до 20 мм, вам не придется даже смотреть обучающее видео. Такой профилегиб имеет очень простую конструкцию, состоящую из бетонного основания и зафиксированных в ней стальных штырей, между которыми и производится гибка.
Профилегиб: вид сбоку
Прежде всего, необходимо утрамбовать участок грунта небольшого размера, засыпать его щебнем и выровнять. Затем этот участок надо залить бетонным раствором, который готовится из смеси песка и цемента (в соотношении 4:1). Прежде чем вы начнете заливать бетонный раствор, на подготовленном основании необходимо укрепить несколько отрезков швеллеров или труб диаметром не меньше 70 мм. При этом зафиксировать их необходимо так, чтобы с поверхностью основания они составляли угол 90°, а между выставленными металлическими отрезками было выдержано расстояние порядка 4–5 см.
Неказистая на вид, но вполне работоспособная самоделка
После того как будет залит бетонный раствор, надо выдержать определенное время. Через 2–3 дня таким самодельным трубогибом уже можно пользоваться. Сгибаемую трубу или профиль помещают между выступающими над бетонным основанием штырями и загибают на требуемый угол. Что удобно, такой трубогиб, сделанный своими руками, можно успешно использовать для сгибания изделий из нержавеющей стали.
Если же вам надо сгибать трубы с диаметром более 20 мм, то самодельное приспособление для этого будет выглядеть несколько сложнее. Чтобы сделать такой трубогиб, вам также необходимо залить бетонное основание и зафиксировать в нем два металлических прутка круглого сечения. Штыри в данном случае будут служить осями для размещения на них роликов, размеры желобков которых должны соответствовать диаметру сгибаемой трубы. Используют такой профилегиб следующим образом: трубу заводят между роликами и один ее конец надежно фиксируют. Второй конец посредством металлического троса крепят к ручной или электрической лебедке, которая и создает необходимое усилие для выполнения изгиба.
Простой ручной профилегиб для сгибания профтруб на угол 90°
Существует еще один вариант несложного устройства, которое позволит вручную сгибать профильные трубы на угол 90°. Его конструкция вполне понятна по фото, стоит лишь отметить, что невысокая борозда на сгибе значительно упростит работу и уменьшит необходимое усилие, которое нужно будет прикладывать при сгибании профильных труб.
Как снизить издержки на изготовление
Чтобы снизить затраты при изготовлении трубогиба, можно использовать подручные детали. Допустим вместо роликов, подойдут ступнины от старого велосипеда. Они не смогут выдержать больших нагрузок, но для загиба профильной трубы 20 на 40 подойдут. При отсутствии шайбы, её можно заменить металлическим кругом подходящего диаметра.
Не следует покупать для самоделки новые подшипники, подойдут «убитые», которые легко раздобыть в автосервисах. Кроме того, многие элементы можно найти на пункте сдачи металла.
Сегодня, мы попробовали изготовить две модели самодельных трубогибов для профильной трубы — это оказалось нам под силу. Но если вам не нужно сложное устройство, и требуется произвести разовый изгиб проф трубы, то можете сделать более простое приспособление для гибки профиля — рычажное, по шаблону, арбалетное, которое смастерить быстрее и проще.
Надеемся, что, руководствуясь нашей статьёй, вы без труда соберёте профилегиб из подручных материалов, и сможете изогнуть трубу под нужным вам радиусом для изготовления парника или веранды.
Источники
- https://stroychik.ru/tools/trubogib-dlya-profilnoj-truby-svoimi-rukami
- https://tutmet.ru/samodelnyj-profilegib-sdelat-prisposoblenie-svoimi-rukami.html
- https://tpspribor.ru/svoimi-rukami/osobennosti-samostoyatel-nogo-izgotovleniya-ruchnogo-profilegiba.html
- https://fasad.guru/material/profilegib-svoimi-rukami/
- https://postroika.biz/7975-stanok-dlya-gibki-profilnyih-trub-svoimi.html
- https://intehstroy-spb.ru/stanki/izgotovlenie-profilegiba-svoimi-rukami-chertezhi-samodel-nogo-stanka.html
- https://nashampure.ru/metally/profilegib-svoimi-rukami
- https://titan-spec.ru/sovety/samodelnyj-profilegib-svoimi-rukami.html
- https://delairukami.ru/masterskaja/kak-sdelat-trubogib-profilnoi-trybu/
- https://svoimirykami.guru/profilegib-svoimi-rukami/
- https://seti.guru/profilegib-svoimi-rukami
- https://2lzz.ru/stanki/profilegib-svoimi-rukami
- https://TrubaNet.ru/instrumenty-dlya-trub/trubogib-dlja-profilnoj-truby-svoimi-rukami.html
- http://met-all.org/oborudovanie/prochee/izgotovlenie-profilegiba-svoimi-rukami.html
- https://pochini.guru/tehnika/kak-sdelat-ruchnoy-profilegib
Классификация приспособлений для сгибания труб
Устройства для гибки стальных труб классифицируются:
- степень мобильности (фиксированная и переносная);
- по типу привода (ручной, электрический, гидравлический, электрогидравлический);
- по способу действия (перекатка (ролик), намотка, действие удочкой (арбалет), перекатка).
Суть воздействия трубогиба на трубу заключается в следующем.
С помощью этого метода фиксируется один конец трубы и используется фиксированная форма для придания ему необходимого изгиба. Прижимные ролики используются для катания продукта по шаблону.

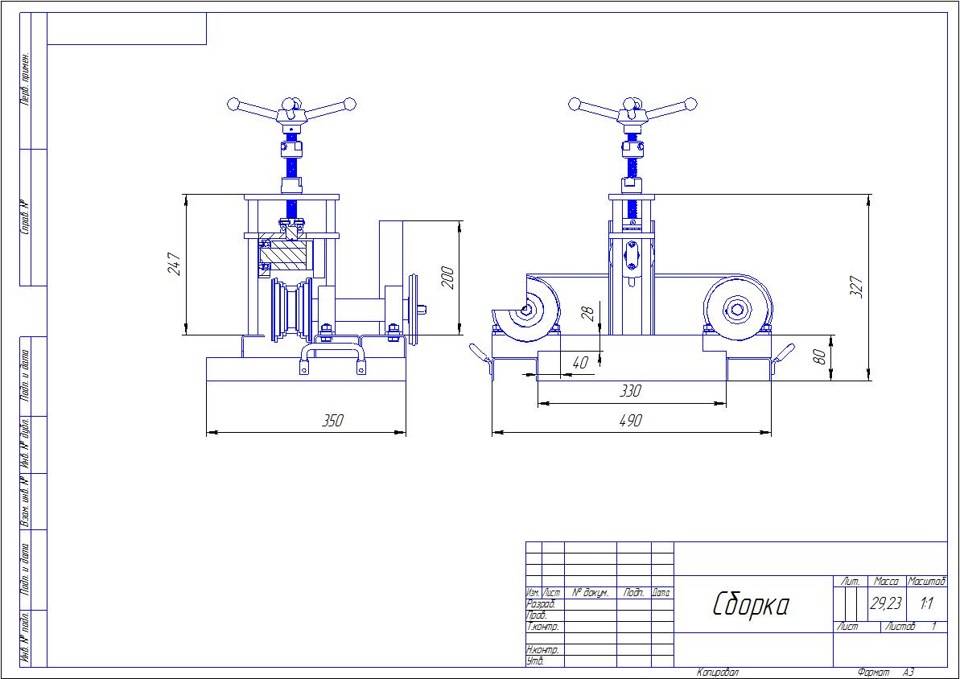

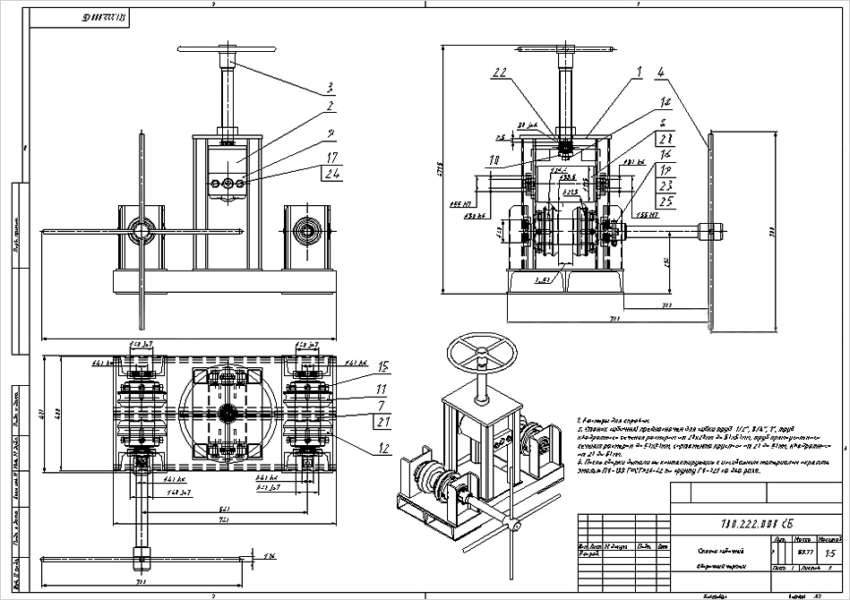

Чертежи роликового станка
Обмотка
В таком устройстве труба прижимается к подвижному шаблону (ролику), на который она наматывается, протягиваясь между вращающимся роликом и специальным упором, установленным в начале точки изгиба.
Схема трубогиба, работающего по принципу намотки
Станок для гибки листовых рессор
В таком трубогибе труба опирается на два закрепленных ролика, а изгиб выполняется шаблоном, закрепленным на подвижном стержне. Шаблон прижимается к центру неподвижного участка трубы, обеспечивая тем самым требуемый угол изгиба.
Схема изгиба арбалета: 2 — домкрат, 3 — башмак (пуансон)
Ролл или катить
Требуемый радиус изгиба достигается с помощью трехроликового устройства, конструкция которого состоит из двух опор и центрального ролика. Центральный ролик оказывает давление на трубу, положение которого определяет радиус ее кривизны. Вальцегибочная машина более универсальна, во всех остальных машинах радиус гибки зависит от используемого шаблона.
Компактный ручной трубогиб
Изготовить трубогиб, работающий по принципу намотки, непросто, поэтому в основном это устройство изготавливается промышленным способом. У арбалетного метода есть еще один существенный недостаток — давление ствола с прикрепленным к нему узором, который называется башмаком, сосредоточено в его верхней части. Такой способ воздействия на трубу приводит к ее значительному удлинению по внешнему радиусу кривизны, что может сопровождаться уменьшением толщины стенки и даже ее поломкой. В частности, не рекомендуется использовать метод арбалета для сгибания тонкостенных изделий.
Пример самодельного трубогиба накатного типа (петля
Станок, работающий по принципу ламинации (ламинации), практически не имеет всех вышеперечисленных недостатков, эта технология применяется при изготовлении гибов на заводе.
Трубогиб своими руками может быть различной конструкции. Выбирать ее тип следует в соответствии с радиусом изгиба нужной стальной трубы. Приведен перечень рекомендаций, согласно которым осуществляется подбор конкретной модели устройства для гибки стальных труб. Важными параметрами, которые следует учитывать, являются толщина стенки трубы и общий диаметр трубы. Перед началом работы с трубогибом не помешает ознакомиться с данными в таблице, где указаны максимально возможные радиусы гибки стальных труб.
Зависимость радиуса изгиба от диаметра и толщины стенки трубы
Для достижения меньшего радиуса изгиба, чем указано в этих рекомендациях, следует использовать оправку или трубогиб горячей прокатки, которые в основном используются в промышленных условиях. Устройство со шпинделем сложнее изготовить в домашних условиях, поэтому их гораздо реже изготавливают самостоятельно, отдавая предпочтение поворотным.
Чтобы выполнить горячую прокатку трубы самостоятельно, можно прибегнуть к использованию трубогиба ручной работы, но при условии, что он полностью металлический и его каркас отличается высокой надежностью. Для выполнения такой технологической операции потребуется дополнительная паяльная лампа или газовая горелка.
Изготовление трубогиба, предназначенного для работы с профильными трубами своими руками
Для подобного рода труб описанная выше конструкция уже не подойдет. По этой причине потребуется особый роликовый трубогиб своими руками. Если ознакомитесь с чертежами и пошаговой инструкцией, то вполне сможете сделать такой вот станок собственноручно.
Из материалов вам понадобится:
- заранее сделанный каркас из стального профиля;
- ролики;
- домкрат;
- три валика.
После подготовки всего необходимого можете приступать непосредственно к процессу изготовления.
Шаг первый. Изготовьте металлический каркас. Внизу можете дополнительно приварить крепежи для фиксации на столешнице. После этого разместите пару вертикальных опор: сбоку и по центру. С противоположной стороны (там, где опора отсутствует) профиль будет приподниматься, а потому ее требуется прикрепить болтами. Данная часть будет приподниматься с помощью домкрата.
Шаг второй. Приварите валы к готовому каркасу. Два по бокам, в то время как под третий требуется заранее подготовить опоры. Вал будет крепиться к последним.
Шаг третий. Приварите ручку, выполненную из трубы из стали, к центральному валу. С помощью этой ручки и будет производиться изгиб изделия.
Шаг четвертый. Зафиксируйте между валами по бокам и центральным по два вала, а также ролика, дабы сгибаемое изделие не смещалось. Дело в том, что так труба не будет сильно смещаться, а потому работа будет производиться с максимальной аккуратностью.
Шаг пятый. В конце установите домкрат под подвижную часть профиля (ту, что с валиком). Домкрат, к слову, может быть как простым реечным, так и бутылочным. Если нужно, зафиксируйте его на конструкции.
Прокатка
Если рассматривать трубогибы по степени эволюции, то этот тип стоит на вершине. Наверное поэтому его так любят использовать профессионалы. Три вращающихся ролика (иногда добавляют в пару к одному из них четвертый), постепенно изменяемая сила прижима и повторяемая для каждого положения прижимного ролика прокатка — все это обеспечивает максимально щадящий режим для трубы. Стенки растягиваются равномерно, профиль на каждом участке изгиба постоянный.
Принцип действия показан на этой простой схемке.
Примеров воплощения множество. За счет прокатки трубы в определенном сегменте и положения прижимного (среднего) ролика радиус изгиба регулируется.
На фото ниже самый простой пример по приводу (ручной), но очень привлекательный по исполнению.

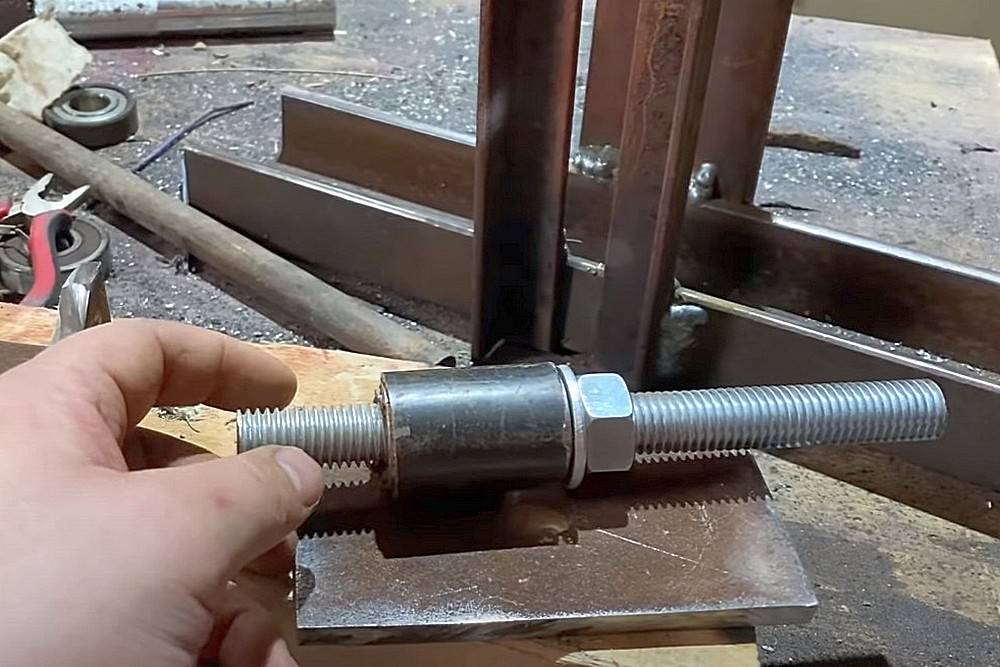

Рамная конструкция из квадратной трубы, к боковым стойкам закреплены на стационарных осях вращающиеся упорные ролики. Внутри рамы установлены спаренные направляющие в виде круглых труб, по которым перемещается прижимной ролик. С другой стороны рамы на оси ролика стоит колесо, за счет которого происходит прокатка трубы. Положение прижимного ролика изменяется при помощи винтовой передачи.

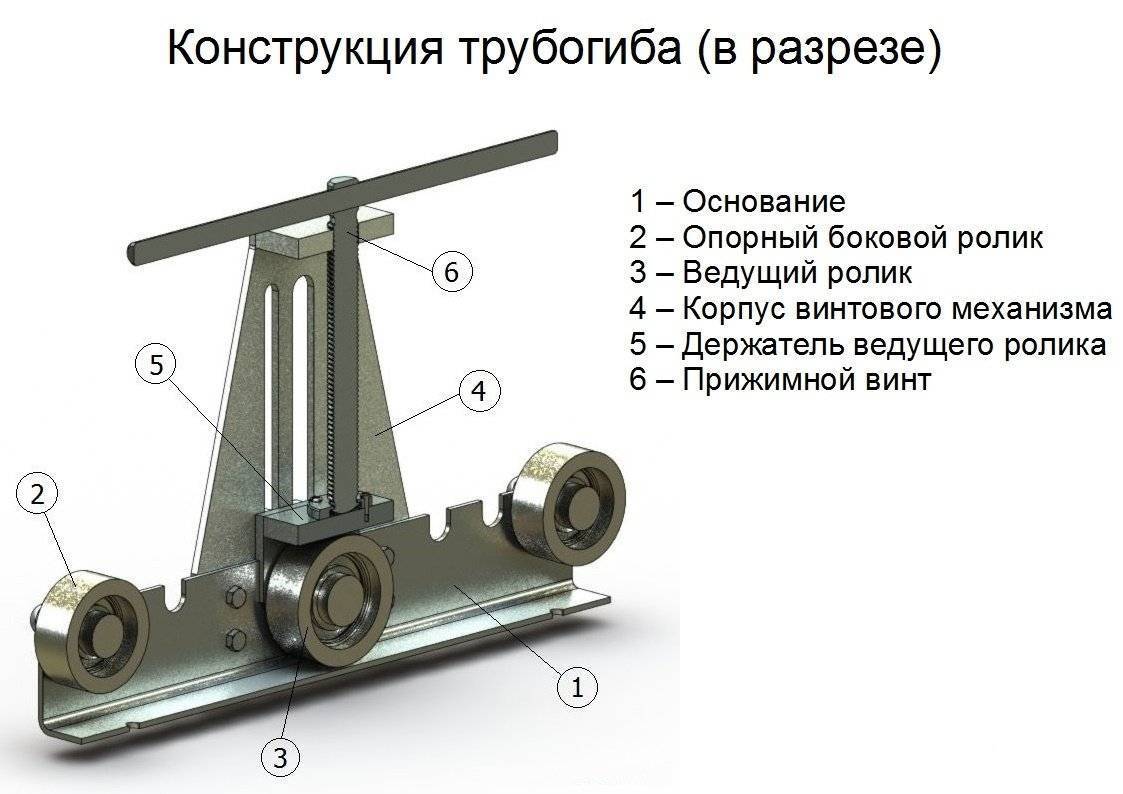

По этой же схеме можно сделать устройство попроще.
Принцип тот же — исполнение легче. Боковые несущие и основание делаются из листа. Перемещение штока винтовое, но для движения оси прижимного ролика не нужны дополнительные направляющие. Конечно, большие трубы на нем не согнешь, но для бытовых целей он подходит. Есть у него небольшое преимущество перед первым вариантом — изменяемое положение опорных роликов, а следовательно, изменение минимального радиуса изгиба.
Подобная схема хороша еще тем, что несущую конструкцию можно сделать из дерева. Металлическими можно оставить оси роликов, ручку для вращения и шток (не говоря о крепеже). Даже ролики можно сделать деревянными или подобрать полимерные.
Это были образцы с протяжкой трубы вращением центрального ролика.
Можно движение задавать опорными роликами.
Проще сделать конструкцию трубогиба с прокруткой одного ролика, но у него возможности меньше.
С вращением одновременно двух роликов, конструкция становится сложнее за счет передачи вращения между ними.
Другой образец использует затягивание прижимного ролика снизу.
Некоторые считают, что так легче контролировать процесс работы — труба «не загораживается» несущей конструкцией. У этой модели даже предусмотрены две пары роликов — для круглой и профильной трубы.
Подготовка к изготовлению
Перед изготовлением ручного трубогиба необходимо определиться с типом устройства. Для этого нужно ознакомиться с чертежами и фото, а также схемами возможных конструкций сделанных своими руками, посмотреть видео, вспомнить, какие материалы и подручные средства у вас в наличии и только тогда приступать к процессу изготовления. И главное: с какой целью и для каких работ вам понадобится конструкция, с помощью которой можно сгибать стояки. Плюс к этому, неплохо бы посоветоваться с более опытным соседом или другом, который уже имел дело с изготовлением такого или похожего устройства. И если вы готовы, то можно начинать изготавливать приспособление для сгибания профилей.
Простой трубогиб
В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.
Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.
Для круглой трубы
Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.
Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.
Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.
Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.
Из тисков
Большие стационарные тиски с успехом могут быть использованы вместо прижимного устройства. Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.
На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.
Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

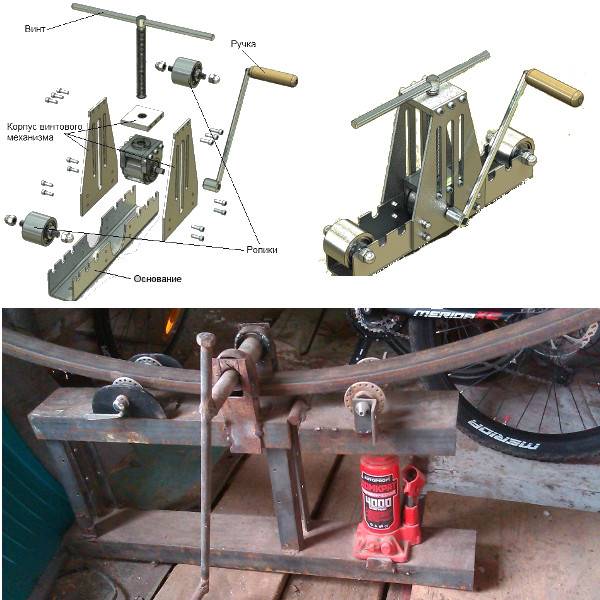

Самодельный роликовый
Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.
Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

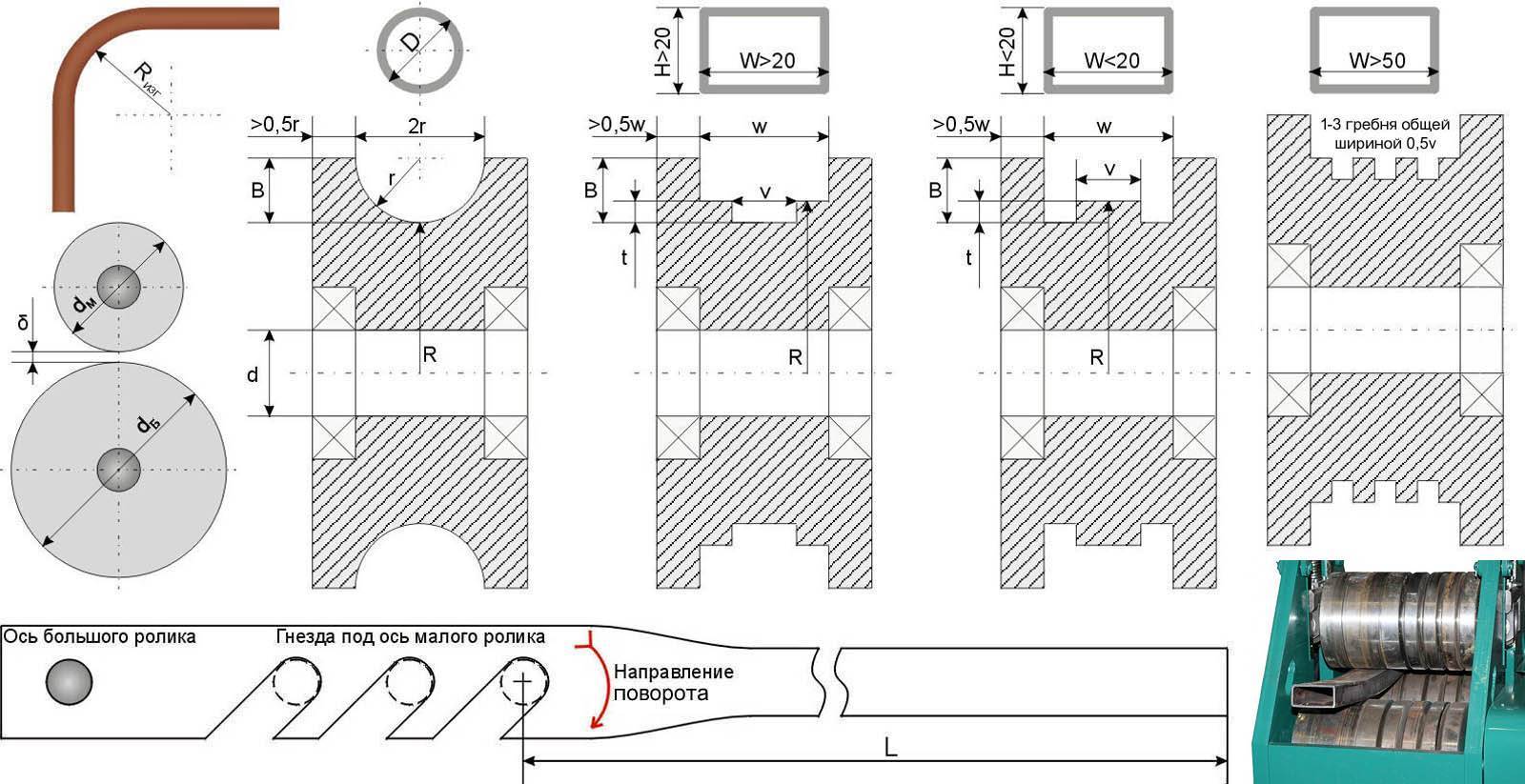

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

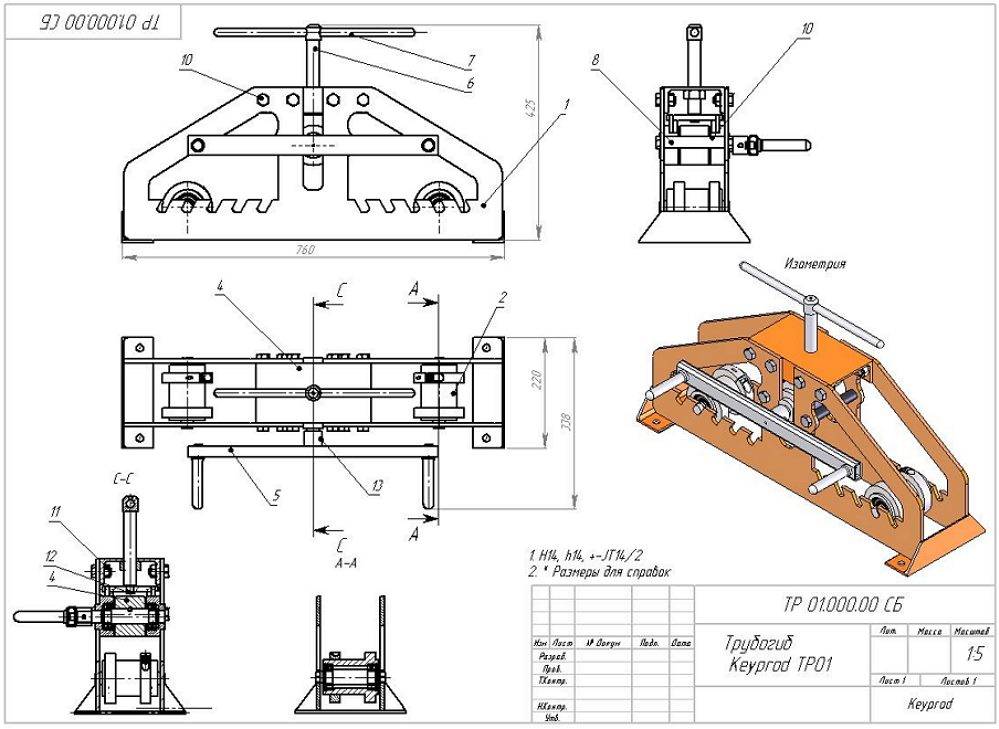

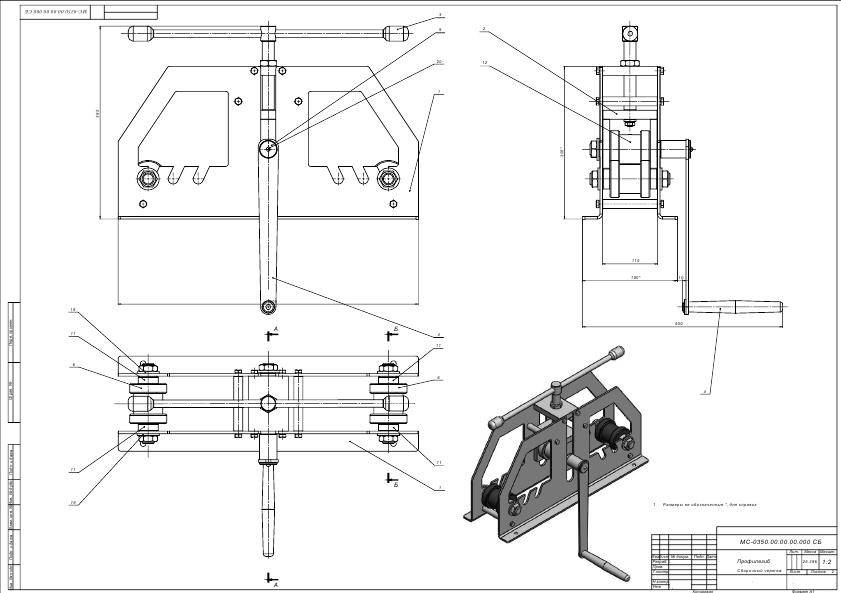

Чертежи:
Из домкрата
Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

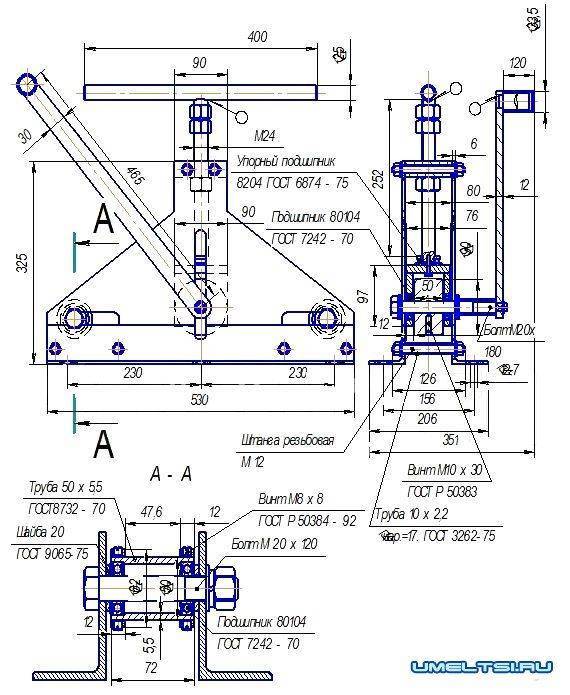

Чертеж и размеры:
При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.
Арбалетного типа
В трубогибе арбалетного типа отсутствует механизм протяжки профиля. Он используется, когда изделие гнётся на небольшую длину.
Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.
В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.
Чертеж самодельного трубогибочного станка арбалетного типа:
Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.
Арбалетный трубогиб
Основой арбалетного самодельного механизма является металлическая рама. Ее сваривают из швеллера и металлических уголков. Внутри этой основы устанавливаются два вальца (их должно быть два), домкрат и прижимной башмак. Последний необходим для формирования усилия, которое будет нацеливаться на изгибаемое изделие. Подробно все тонкости сборки арбалетного трубогиба представлены в видео.
Арбалетный трубогиб
Мы лишь хотим заметить, что такие самодельные устройства допускается использовать для изгибания круглых по сечению труб. Профильные изделия арбалетный станок, как правило, деформирует. А теперь давайте попробуем сделать высокотехнологичное приспособление, функционирующее по принципу прокатки. Его главными элементами являются вращающиеся ролики. Всего в конструкции такого трубогиба их три. При этом один из роликов будет выполнять функцию прижимного.
Принцип работы прокатного приспособления понять несложно. Он основывается на том, что давление ролика (прижимного) на трубу постепенно повышается. Причем нагрузка на обрабатываемую заготовку повторяется на всех положениях подвижного роликового элемента. За счет такой схемы изделие изгибается по самой щадящей технологии.
А вот остальные элементы агрегата – рычаг для прокрутки роликов, крепеж, оси роликов, следует делать из металла. Заметим, что в последнее время ролики изготавливают и из полиуретана. По своим характеристикам он ничем не уступает металлу. Описывать процедуру сборки прокатного механизма мы не будем. Просто посмотрите предлагаемое видео, и вы гарантированно сможете сделать такой станок самостоятельно. Правда, времени на его изготовление придется потратить немало. Но зато вы получите в свое распоряжение по-настоящему эффективный трубогиб.
В самом деле внешне он чем-то напоминает арбалет (особенно некоторые серийные образцы). Фабричные выпускается в разных вариантах, в том числе компактные (почти ручные), но самодельные образцы делают стационарными, с мощной сварной станиной. В большинстве случаев умельцы просто копируют конструкцию. Сравните заводской и кустарный.
Конечно, есть разница исполнении, но производителю фирменного надо его подороже продать, производитель самодельного рассматривает свое изделие не как товар, а в качестве прочного и надежного инструмента.
Сварная рама из уголка и швеллера, внутри домкрат (заводские образцы могут иметь возвратные пружины для штока), два верхних подвижных упорных ролика со сменными положениями. На шток домкрата устанавливают прижимной башмак.
Конструкция и виды трубогибов для профильной трубы
В наше время богатого ассортимента самых разных инструментов и сопутствующих изделий в строительных магазинах уже нет проблем с покупкой трубогиба. Тем не менее, в целях сэкономить денег, многие отдают предпочтение самодельному трубогибу. Существует несколько типов конструкции. Все они простые.
Однако при этом встаёт другой вопрос – какой сделать? Выбор зависит от того, какой вид работ вы планируете выполнять. Для работ с профилем малого диаметра подойдёт инструмент ручного типа действия. Если же в работе необходимо приложить чуть больше силы, следует выбрать трубогиб на гидравлической основе и лучше будет такой купить. Существуют разные по весу и размерам трубогибы для профильной трубы: перемещаемые (стационарные), так и переносные (портативные) трубогибы.
Стационарные трубогибы используются в основном на производстве, им под силу выгнуть трубу любого сечения и толщины, как пруток в 16 мм, так и квадратный профиль 80х40 мм. Но такие трубогибы имеют очень большую массу, и требуют организации специального места для их размещения и работы с ними.
Нам такие не нужны, мы попробуем сделать переносной, и легкий трубогиб своими руками для профильной трубы. Они гораздо легче, весят около 50-70 кг и легко перемещаются по участку к любому месту благодаря своей мобильности. Но, не все сечения профиля доступны для обработки, только «бытовые варианты».
При покупке инструмента следует обращать внимание на возможную необходимость в последующем замерить угол и радиус детали – приглядитесь к электромеханическому устройству инструмента. От него будет зависеть то, как поведет себя рабочий материал при обработке (деформируется или нет)
Подвиды трубогиба:
- арбалетные (основной принцип гибки – натяжение)
- сегментные – изгиб выполняется посредством растягивания трубы;
- пружинные – приспособлены для полимерных труб, их действие основано на сдавливании пружин.
Сделать арбалетный трубогиб своими руками будет гораздо проще – самая популярная конструкция. Труба устанавливается в пазы, фиксируется и натягивается как дуги арбалета. От сюда такое и название изделия. Рассмотрим теперь как его сделать.
Изготовление трубогибов своими руками
Трубогиб шаблонного типа
Важно знать:
- Тип применения: для гибки тонкостенных труб;
- Материалы: деревянная доска или железные крючки, для улучшения может потребоваться лебедка;
Алгоритм того, как сделать трубогиб своими руками:
- Создаем упор или фиксируем трубу, чтобы при приложении к ее концу силы «F» она не выскочила. Рекомендуется подчеркивать доску шириной не меньше диаметра трубы. Остановки обозначены цифрами «а» и «б». Если есть возможность, можно просто закрепить его участок надежными застежками, нарисовав «с».
- Далее создается выкройка сгиба. Как он будет выглядеть, зависит от радиуса, изгиба вам действительно нужно. Как вы можете видеть на рисунках, он может быть изготовлен из доски или ДСП, как вы можете видеть на рисунках «а» и «в». Толщина шаблона должна быть больше диаметра изогнутой трубки. Также некоторые мастера используют в качестве модели железные крючки, как это видно на рисунке «б».
- Трубка помещается между упором и шаблоном (рисунки «а» и «б») или фиксируется (рисунок «в») к шаблону. Затем прикладывается сила «F», и труба изгибается по определенной схеме. Для облегчения физических нагрузок на рисунке «в» мы использовали лебедку. Ремесленники также делают рычаги Т-образной формы. Берется труба диаметром больше той, которую мы будем гнуть, нарезается 5-10 см, эта деталь приваривается к концу метрового железного профиля. Получаем рычаг, с помощью которого снизим затраты энергии на изгиб трубы.
Трубогиб с прижимным роликом
Важно знать:
- Тип заявления. В деревянном исполнении идеально подходит для труб из мягких металлов, предотвращает деформацию; Если вы планируете использовать твердосплавный гибочный станок, его детали должны быть из прочного металла.
- Материалы: металл или дерево;

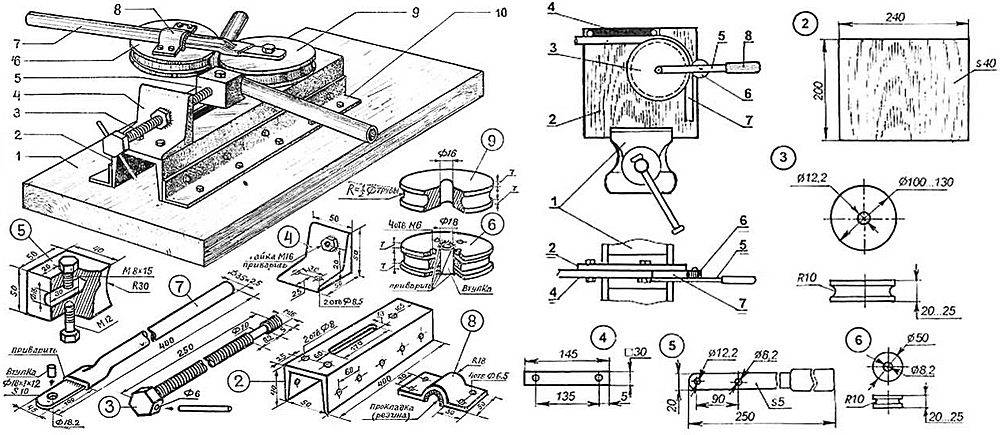

Чертеж «а»: 1 — база; 2 — левый монтажный уголок; 3 — регулировочный болт; 4 — крепеж для упора; 5 — зажимной наконечник; 6 — ролик подвижный; 7 — плечо; 8 — крепление рычага к ролику; 9 — статичное видео; 10 — угол крепления прямой;
Конструкция «б»: 1 — ступица; 2 — пластина; 3 — ролик неподвижный; 4 — скоба; 5 — ролик подвижный; 6 — ручка; 7 — хомут;
Алгоритм сборки изгиба труб своими руками:
- Решаем нагрузку. И мы принимаем решение, что будем делать с машиной, металлом или деревом.
- Нам понадобится фиксированная основа, на которой закреплен фиксированный ролик.
- Далее нам понадобится запорный механизм, как на рисунке «a» или скоба, показанная на рисунке «b»;
- Далее нам понадобится ручка, на которой закреплен подвижный ролик, рисунок «б» показывает более надежную схему, рычаг имеет П-образную форму и крепится к основанию неподвижного ролика. Такая конструкция позволяет гнуть более жесткие трубы. На чертеже «b» показан трубогиб для мягких металлов.
- Вставляем трубку между роликами. Закрепляем запорным механизмом или кронштейном. Прикладываем силу к рычагу. Происходит изгиб.
Трубогибы арбалетного типа (Гидравлический)
Важно знать:
- Тип применения: Для гибки круглых труб. Гнуть прямоугольный профиль на таком трубогибе не рекомендуется из-за большой вероятности деформации.
- Материалы: металлический каркас, домкрат гидравлический;
Чертеж гидравлического трубогиба: 1 — домкрат; 2 — регулировочные отверстия; 3 — домкрат-насадка; 4 — ролики;
Алгоритм сборки изгиба арбалета своими руками:
- Подобрать домкрат, лучше взять агрегат грузоподъемностью более 3 тонн;
- Создайте «3» наложения. Создайте несколько для разных радиусов кривизны;
- Создайте барабаны «4». Они должны быть полыми и фиксироваться болтами в отверстиях «2», которые также предназначены для регулировки радиуса кривизны;
- Просверлите регулировочные отверстия (лучше всего это сделать перед сваркой каркаса)
- Саму раму для станка сварить по чертежу, используя сварочный аппарат;
- Вставляем ролики «4» в отверстия «2», насадку «3» надеваем на домкрат, на насадку надеваем трубу, поднимаем ее домкратом, труба упирается в ролики «4» и изгибы;
