Техника безопасности
Опасность представляет:
- вращающийся элемент (2200 об/мин);
- отлетающая стружка;
- напряжение в 380 вольт.
Работать могут только физические лица от 18 лет
- Перед началом работы следует пройти инструктаж и ответить на вопросы.
- Работать рекомендуется только в специальной одежде (она должна быть плотно подогнана, манжеты застегнуты).
- Работать следует в головном уборе.
- Обувь прилегающая, должна иметь плотную подошву.
- Использовать очки.
- Для работы должен быть допуск.
- Нельзя загромождать площадку возле станка.
- Нельзя употреблять алкоголь, курить или обедать возле оборудования.
- Мужчины могут самостоятельно устанавливать заготовки весом до 15 кг.
- Должен быть подвод охлаждающей жидкости.
- Нельзя удалять стружку руками.
Принцип работы токарного станка
Весь механизм станка укреплен на станине, сделанной из двух стальных брусьев или из профильных чугунных либо алюминиевых балок. С одной стороны станины располагается передняя бабка, внутри которой размещен электрический двигатель (0,5-1,5 л. с.), вращающий шпиндель. Последний имеет конус Морзе, в него может вставляться поводковый центр (с двумя, тремя либо четырьмя ножами и одним острием), патрон или планшайба. С другой стороны станка находится задняя бабка, центр которой поджимает заготовку, удерживая ее в горизонтальном положении.
Поворачивающийся во все стороны подручник, располагающийся как можно ближе к заготовке, поддерживает и направляет резец.
На станках с ручной регулировкой скорость (частота) вращения может переключаться (от 450 до 2 000 об./мин) рычагом коробки передач, в которой расположены шкивы с подшипниками. В более сложных моделях станков коробка передач заменена электронным вариатором, позволяющим плавно регулировать скорость на ходу.
Как самому сделать мини-токарный станок?
Начинать любое изготовление нужно с проработки проекта.
- На стадии проектирования происходит разработка спецификаций. Спецификации – это перечень деталей, входящих в сборочный узел.
- Узлов в установке может быть довольно много. Какие-то детали могут повторяться. Но может быть и наличие множества весьма разнообразных заготовок. Конструктор должен стремиться максимально унифицировать используемые детали, только тогда изделие будет конкурентоспособным по стоимости.
- После первого этапа проектирования начинается подбор комплектующих. Он позволит определить реальную конструкцию, где оригинальных деталей будет минимальное количество. Тогда проще изготовить действующий образец.
- При комплектовании определяются заготовки, без которых невозможно обойтись. Их придется изготовить. Все остальное дешевле купить.
Проекции токарного станка:
Больше всего внимания уделяется передней бабке. Тут находится двигатель, попутно устанавливается патрон. Для деревянных изделий трехкулачковый крепеж используется редко. Чаще применяются поводковые патроны, они требуют первичного центрования заготовки, а потом установки поводка, который станет вращать заготовку.

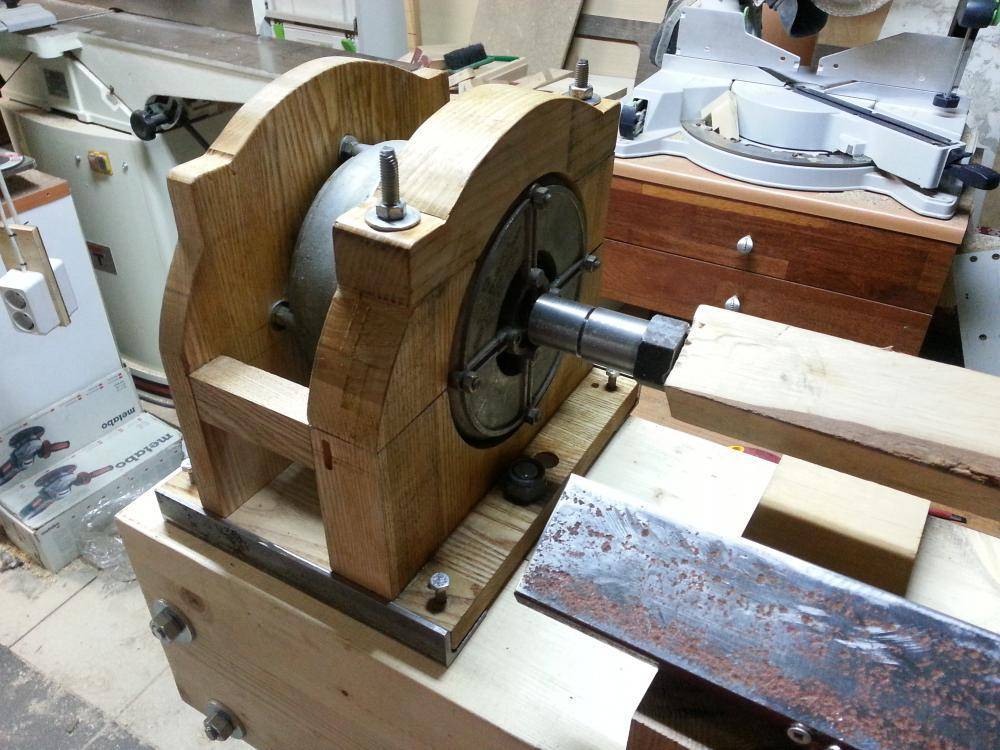

Вариант передней бабки токарного станка:
Некоторые мастера делают привод из дрели. В них достаточно мощности (из современных электроинструментах можно выбрать дрель до 2…3 кВт). У них предусмотрен механизм плавного изменения частоты вращения. Имеется и реверс.
Начинающие мастера часто интересуются, сколько стоит небольшой станок, изготовленный своими руками. Иногда изделие обойдется почти даром, так как комплектующие можно найти бесплатно. Останется только грамотно собрать станочек и начать его эффективно использовать.
Установка передней и задней бабки
Затруднение при изготовлении токарного станка по дереву своими руками может возникнуть с передней и задней бабками. Между ними зажимается заготовка. Передняя бабка она же шпиндельная, непосредственно осуществляет вращение изделия.
Важно!
Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.
Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.
Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.
Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.
Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.
Задняя бабка состоит из следующих элементов:
- Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
- Направляющая труба.
- Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
- Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.
Технические характеристики
Если вы собрались приобрести станок для домашней мастерской, то следует обратить особое внимание на такой критерий, как его мощность. Именно от мощности зависят задачи, которые должен выполнять прибор
Иногда случается так, что настольный станок является лучшим выбором, так как все изделия не требуют огромных трудозатрат. Но если собрались открыть малый бизнес, то для этого дела нужен станок, мощность которого более 500 кВт.
Но также выбор должен зависеть от размера детали, которую может обработать станок. Для правильной выборки по этому критерию нужно учитывать всего два параметра. Первый – это расстояние от детали до станины, чаще всего, оно находится в пределах 25–40 см. Второй – межцентровое расстояние, от 33 до 110 см.
После первых двух, по важности и счету, характеристик, нужно перейти к третьей – скорости вращения шпинделя. Так как диапазон выбора очень широк, то следует отталкиваться от общего правила, созданного на основе следующей корреляции – от скорости вращения заготовки зависит чистота и точность обработки
Если вы выбираете домашний станок, то особенное внимание нужно уделить величине биения шпинделя. Отличным результатом считается две сотых мм, так как работа на таком станке не предполагает идеальных результатов
Шпиндель токарного станка
Однако, если показатель будет существенно больше, следует отказаться от такого приобретения в пользу более точного прибора.
Выбор способа передачи
Передача крутящего момента с двигателя на заготовку, может осуществляется двумя способами.
Прямая передача
Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи при изготовлении токарного станка по дереву своими руками:
- Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
- Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.
Ременная передача
При изготовлении токарного станка по дереву своими руками этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.
Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород дерева. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.
Виды точения: какие приемы используются?
Токарное дело – обширная область знаний. Специалист должен выбрать не только подходящее оборудование, но и знать особенности выполнения всех приемов. Основных видов токарных работ насчитывается около десятка, но следует понимать, что каждый вид обработки может касаться деталей различного диаметра, размера, фактуры. Следовательно, сосчитать точно, какие виды точения и приемы есть не представляется возможным. Основные виды точения:
- обработка наружных поверхностей цилиндрической формы,
- точение наружных поверхностей конического образца,
- обработка уступов и торцов деталей,
- обработка поверхностей цилиндров и кубов с внутренней стороны,
- отрезка заготовки,
- вытачивание канавок и отверстий,
- сверление отверстий,
- работы, сопутствующие сверлению — развертывание и зенкерование сторон,
- нарезание внутренней и наружной резьбы,
- обработка фасонных плоскостей,
- накатывание рифлении и другое.
Как видно из списка, приемов токарных работы множество. Рабочий в обязательном порядке должен не только знать досконально их все, но и быть в курсе правил безопасности при выполнении обтачивания или нарезания определенных заготовок.
Изготовление станины
Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.
Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.
Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.
Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.
Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.
Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки
Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным
Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.
Что можно сделать на токарном станке?
Собираясь сделать мини-токарный станок своими руками, мастер предполагает, какие изделия в будущем будут изготавливаться на нем. Часто выбор зависит от спроса, который изучен на местности или в интернете. Есть специальные ресурсы, на которых мастера делятся своими предложениями. Здесь встречаются и те, кто приобретает готовые изделия оптом, чтобы потом заниматься розничной продажей.
Одним из самых крупных рынков для деревянных изделий, изготовляемых на токарном оборудовании, является Арбат. Ежедневный оборот товара здесь в иные дни достигает несколько миллионов долларов. Место паломничества иностранных туристов постоянно заполнено покупателями, которые приходят сюда в поисках сувениров. Пробиться на этот рынок сложно, но при желании можно стать поставщиком оригинальных изделий.
Миска с ложкой и крышкой выточены из цельных кусков дерева:
Весьма востребованы заготовки для лестничных пролетов, поворотных площадок. В любом городе присутствуют фирмы, которые изготавливают лестницы для загородных домов. Балясины, в основе которых используются цилиндрические изделия, пользуются спросом.
Производители лестниц редко занимаются подсобным производством. Им проще купить полуфабрикат. В дальнейшем заготовки составляют окончательное изделие. Поэтому есть смысл поискать подходящие строительные предприятия, куда можно предложить свой товар.
Балясины для деревянной лестницы:
Шахматы традиционно вытачивают из ценных пород дерева. Некоторые даже дополнительно не окрашивают, комбинируют древесину: палисандр или тиковое дерево идет для изготовления черных (темных) фигур; береза, липа, ясень используются для вытачивания белых фигурок.
Шашки используются не только при игре в эту игру. В нардах тоже используют шашки. Если же они дополнительно украшены дополнительными эмблемами, то спрос на них будет выше.
Шахматы, выточенные из дерева:
Вазы и кашпо покупают для дома. Их дарят на дни рождения, свадьбы и юбилеи. Искусно изготовленный предмет интерьера сам служит дополнительным украшением. Поэтому изготовление подарочных сувениров – это довольно интересное направление индивидуальной деятельности.
Крупные производства не станут конкурентами, там решаются иные задачи. Но свое индивидуальное производство заполняет свою нишу товаров потребления. Эффективность и доходность подобной деятельности может быть довольно высокой.
Деревянные вазы и кашпо, выточенные из яблони и вишни, довольно привлекательны:
Кухонные принадлежности: скалки; небольшие емкости для хранения сыпучих продуктов; ложки, – все эти предметы разнообразят кухню современной хозяйки. Изобретательность мастера может предложить нечто оригинальное, что привлечет основных потребителей оригинальных изделий.
У нескорых мастеров, предложивших креативные товары на рынок, в дальнейшем есть постоянные клиенты. Они ждут новизны и что-то новенькое. Есть смысл стать подобным изготовителем в своей местности. Будет доход и признание.
Банка с крышкой для хранения соли (береза):
Но чтобы начать производить подобные изделия или изобретать новые формы, нужно обзавестись станком для дома. Иметь подобное оборудование у себя имеет несколько преимуществ:
- Нет необходимости с утра пораньше бежать в другой конец города, чтобы успеть к началу рабочего дня.
- Нет настроения работать, можно устроить себе выходной. Работать приходится только на себя и для себя.
- Есть желание изготавливать то, что нравится, можно делать, экспериментировать, искать новые формы и способы. Каждый день можно делать что-то новое.
- В качестве сырья используется материал, который может ничего не стоить. Его нужно только принести домой.
- Реализовывать можно не только у себя в населённом пункте, интернет и его торговые площадки открыты круглые сутки. Можно организовать сбыт за сотни и тысячи километров от собственного дома.
Общая конструкция и назначение
Токарные станки по дереву имеют одно функциональное предназначение делать обработку заготовок методом обточки вращающейся детали резцом. Изделия на выходе получают в виде деталей в контуре будущей конструкции мебели, интерьера помещения, декоративной конструкции.
Масштабы производства и переработки изделий древесины зависят от применяемого оборудования. Производителями выпускаются ,условно, три вида:
- настольные (хоббийные);
- для убучения (школьные);
- промышленные установки.
Конструктивное исполнение токарных станков по дереву ничем не отличается. Имеются разные их технических возможностиях, габаритах, массе. С высокой скоростью, точностью, наличием приспособлений, доводчиков, размеров крепёжных деталей установки. Отличается их единичная электрическая потребляемая мощность.
Основные правила эксплуатации
Информацию о том, как работать на станке, можно почерпнуть из обучающего видео. Оно ознакомит с правилами работы и нормами техники безопасности.
Общие правила включают ряд пунктов, требующих обязательного выполнения. Основные из них следующие:
- Заготовка должна быть без сучков и дефектов.
- Установка и закрепление заготовки осуществляется с помощью специального крепежа, который расположен на валу передней бабки и на задней панели.
- Количество оборотов производится путем перестановки приводного ремня на приводных шкивах с разными размерами посадочных мест.
- В процессе обработки периодически измеряются фактические размеры заготовки.
Для работы на токарном деревообрабатывающем станке требуется опыт, так как одно неловкое движение резца способно испортить заготовку.
С особой тщательностью должна изготавливаться станина, обеспечивающая хорошую устойчивость в процессе работы. От качества изготовления этого элемента зависит качество работы прочих узлов. Недостаток заключается в высокой трудоемкости при изменении числа оборотов шпинделя.
Выбор частоты вращения вала передней бабки зависит от размера заготовки и вида древесины. Подобрать скорость вращения поможет специальная таблица зависимости частоты вращения от древесины и диаметра заготовки.
Способы закрепления заготовки
Два способа можно использовать для закрепления на токарном оборудовании детали.
- Между центрами передней и задней бабки.
- С помощью планшайбы.
Первый способ закрепления является наиболее распространенным. Чаще всего его применяют для обработки брусков небольшой длины без необходимости выполнения их торцевой обработки. При таком способе крепления большое значение имеет точность крепежа
Важно, чтобы при вращении заготовки не возникало ситуации биения детали. Чтобы это исключить, используют угловой центроискатель. Более надежным является второй способ, который используют в тех случаях, когда необходима обработка торцов заготовки
От первого способа крепления он отличается тем, что фиксируется с помощью болтов или зубцов патрона. Такое крепление обеспечивает надежное удержание детали при выполнении всесторонней обточки заготовки
Более надежным является второй способ, который используют в тех случаях, когда необходима обработка торцов заготовки. От первого способа крепления он отличается тем, что фиксируется с помощью болтов или зубцов патрона. Такое крепление обеспечивает надежное удержание детали при выполнении всесторонней обточки заготовки.
От станка по металлу токарный станок, предназначенный для обработки деревянных заготовок, отличается наличием ручной подачи резца, в качестве которого выступает стамеска или другой режущий инструмент по дереву. Его закрепление происходит только в том случае, если используется копировальное устройство. Во всех остальных случаях при обработке заготовки резец-стамеска держится мастером. Он же управляет им вручную, опираясь на подпятник при выполнении операции. Единственное, что осуществляется автоматически — скорость вращения шпинделя.
В два этапа происходит весь процесс. Сначала выполняется черновая обработка, которая совершается под углом 15-30 градусов. По ее завершении производится чистовая обработка, выполняемая под углом 45 градусов. При совершении обеих операций толщина стружки должна быть не больше 1 мм.
