Тепловизоры для выявления тепловых потерь

Зачем и кому нужен поиск утечек тепла?

Вопрос интересный и популярный. Зачем? На него не сложно ответить. Поиск утечек тепла, прежде всего, необходим тем, кто стал сомневаться в своих счетах за теплоэнергию. Для тех, кто чувствует, что дома значительно похолодало, а причина не выявлена до сих пор. Да просто для тех, кто хочет жить и работать в тепле и уюте и не переплачивать за это, не отапливать улицу, а только свое помещение.

Часто бывают ситуации, когда вы въезжаете в только что построенное здание, будь то офис или квартира, не важно, а сквозняки то и дело выдувают все тепло, которое вы тут создали. И вы удивляетесь: «Как же так? Ведь дом новый и в нем не может быть никаких проблем!»

Это первая ошибка. Ошибка, полагать, что в новом доме все идеально. Где-то строители могли поторопиться, а где-то сэкономить на материалах, а жить с этим придется именно вам! Именно поэтому, поиск проблемных мест утечек тепла – это хороший способ предотвратить теплопотери, которые не только скажутся на вашем кошельке, но и могут неблагоприятно отразиться на вашем здоровье. А болеть никому не нравится!

Какой прибор для поиска потерь тепла используется? Ответ выше. Это тепловизор. Благодаря тому, что все работы по поиску теплопотерь можно осуществлять бесконтактным методом, сканируя стены, конструкции здания, не разрушая их при этом, тепловизионная съемка может помочь обнаружить все недостатки в считанные минуты.

Чаще всего большая часть теплопотерь приходится на стены. Связанно это может быть, как и с тем, что здание уже «видавшее виды», старое и начинает разрушаться, так и с тем, что построено оно было не на совесть. Стены имеют очень важную, пожалуй, даже самую важную, роль в сохранении тепла. И это не удивительно. Ведь они занимают большую часть площади любого помещения

Поэтому очень важно найти и обезвредить «слабые» участки. Больше всего их встречается на стыках и швах

Этим участкам уделяется особое внимание

Особенности использования тепловизоров

Тепловизор — достаточно небольшое устройство, которое позволяет снимать термограммы и следить за тем, как распределяется тепловая энергия той или иной поверхности. Устройство обычно имеет дисплей или же передает данные на смартфон или планшет, где пользователь видит картинку в цвете. В зависимости от уровня температуры изображение будет окрашено в те или иные цвета.

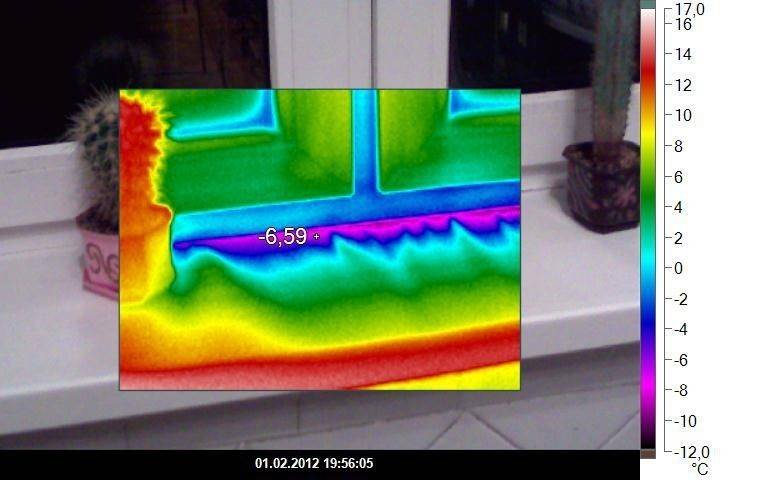

Так выглядит термограмма

Принцип работы тепловизора одновременно прост и сложен. Любое физическое тело, имеющее температуру больше абсолютного нуля, способно выделять ЭМИ или электромагнитное излучение. Об этом говорят еще на уроках физики в школе. И вот это излучение и способен фиксировать тепловизор, передавая на дисплей картинку того или иного цвета в зависимости от уровня температуры объекта.

Ранее тепловизор применялся только силовыми структурами

Ранее тепловизоры использовались только силовыми и военными структурами. Сейчас ввиду того, что устройства позволяют оперативно решать многие технические вопросы, они стали применяться и в других сферах. Где применяются тепловизоры:

в строительстве — тепловой контроль и энергоаудит зданий и помещений;
на производстве — обнаружение дефектов оборудования, перегрева агрегатов;
в теплоэнергетике — контроль перегрева электросети;
на охоте — обнаружение дичи на большом расстоянии;
в сфере электроники — для выявления колебаний напряжения;
для охраны — быстрое выявление нахождения злоумышленника на охраняемой территории;
в быту — выявление мест утечек тепла или перегрева.

Практически все тепловизоры — устройства мобильные. Они автономны и работают сами по себе — достаточно вовремя менять батарейки и заряжать аккумулятор. Все данные устройство выводит на небольшой дисплей. Но сейчас в продаже есть модели, которые способны подсоединяться к обычному смартфону и демонстрировать состояние какого-то объекта с точки зрения температуры на экране телефона. Обычно они имеют совсем крошечные размеры и подсоединяются через стандартные выходы смартфонов. Теперь теплонаблюдение доступно каждому.

Каждый тепловизор, в том числе и мобильный, способен не только замерять температуру, выводить на экран термограмму, но и сохранять ее, записывать видео. А, используя современные технологии передачи информации, собранными данными можно без труда делиться.

Мобильный тепловизор Seek Thermal

Достоинства мобильных устройств:

сравнительно невысокая стоимость;
использование приложений для работы;
простота сбора и передачи данных;
небольшие размеры;
простота использования;
доступность теплодиагностики помещений.

Главный минус тепловизора, как мобильного, так и простого автономного — высокая стоимость ИК-оборудования. Именно поэтому теплонаблюдение пока что еще не очень распространено в стране в целом.

Обзор популярных бюджетных моделей тепловизоров для обследования коттеджей

Пользуется большой популярностью тепловизор RGK TL-80, который идеально подходит для обследования конструкций ограждения объекта, качества установленных дверных и оконных блоков, системы «теплый пол». Это хорошее решение как для новичков, так и профессионалов. Разрешение детектора – 80х80р, экрана – 320х240р, погрешность измерения температуры составляет менее 2%. Модель оснащена камерой видимого диапазона на 5 Мп, благодаря чему можно записывать видео с голосовым комментарием.

Статья по теме:

Для эффективной работы прибора в слабоосвещенном месте тепловизор имеет встроенную ИК-подсветку и опцию 32-кратного масштабирования. В комплект к устройству входит программное обеспечение с тремя активными окнами, работа с которыми подробно описана в инструкции. Питание тепловизора осуществляется от батарейки, благодаря которой прибор может работать на протяжении 4 часов. Стоимость устройства составляет в среднем 60 тыс. руб.

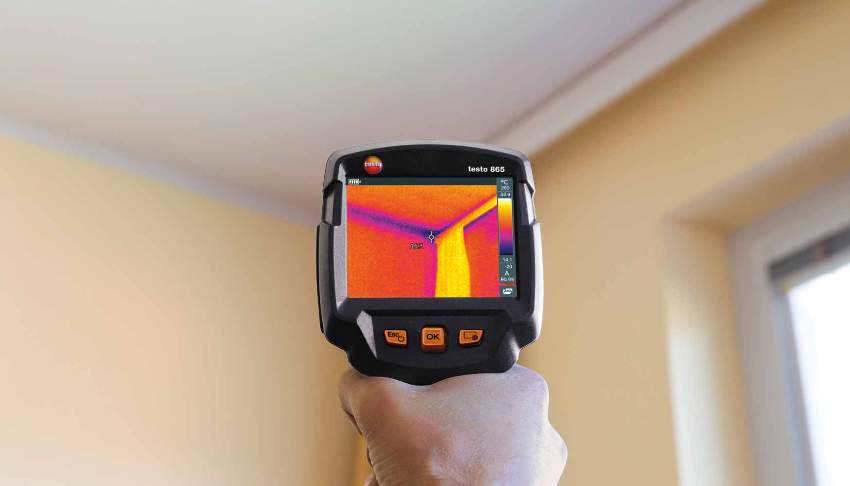

Другой не менее востребованной моделью, является тепловизор Testo 865. Прибор хорошо зарекомендовал себя для повседневного обследования системы отопления, кондиционирования и вентиляции. Тепловизор «Тесто» характеризуется разрешением детектора 160х120р, экрана – 320х240р, диапазоном улавливаемых температур от -20 до 280 °С, тепловой чувствительностью не более 0,12. Устройство может работать на протяжении 4 часов.

Заряд тепловизора Testo 865 осуществляется от батарейки, благодаря которой прибор может работать на протяжении нескольких часов

Тепловизор имеет функцию «картинка в картинке», что позволяет накладывать тепловизионное изображение объекта на реальное. Стоимость устройства составляет 69 тыс. грн.

Хорошей моделью является тепловизор Рulsar Quantum Lite XQ30V. Прибор имеет детектор и дисплей, обладающий разрешением 640х480р. Температурный диапазон находится в пределах от -25 до 250 °С. Тепловая чувствительность прибора составляет 0,11. Телескопический объектив позволяет производить обследование с некоторого расстояния, что не влияет на качество полученного изображения. Информация записывается на карту памяти на 6 Гб. Купить тепловизор «Пульсар» можно за 105 тыс. руб.

Как выбрать тепловизор

Тепловизор пока еще — достаточно дорогое устройство, и к его выбору нужно подойти с особой тщательностью. Пока что тенденций к снижению цены не наблюдается из-за дорогой стоимости комплектующих.

Если вы планируете купить один из недорогих вариантов устройств, то рекомендуем остановиться как раз на мобильных вариациях фирм Flir и Seek Thermal. Их можно купить в пределах 30 тысяч. Бренду Flir удалось снизить цену благодаря использованию модуля Lepton. А Seek Thermal отказались от использования особых линз, и тем самым смогли удешевить производство. Кстати, последние определяют изменения температуры в большем диапазоне, чем Flir.

Тепловизор Fluke

Если говорить о профессиональных устройствах, которые, конечно же, лучше и эффективнее, то придется потратить более 100 рублей. Но, как правило, для решения самых простых задач мобильного тепловизора вполне достаточно.

Чтобы проверить на утечки тепла здания, достаточно купить тепловизор, определяющий температуру до +100 градусов.
Чтобы диагностировать состояние электрики, нужно устройство, способное измерять температуру до +350 градусов.
Для диагностики отопительных котлов и мощных агрегатов нужен тепловизор, выявляющий температуру на максимуме +650 градусов.
Тепловизоры, способные снимать значения до +1000 градусов, используются в промышленности.

Холодные места на стенах

До 30% от всех теплопотерь дома приходится на стены. В современном строительстве они представляют собой многослойные конструкции из разных по теплопроводности материалов. Расчеты для каждой стены можно проводить индивидуально, но есть общие для всех погрешности, через которые из помещения уходит тепло, а снаружи в дом поступает холод.

Место, где изоляционные свойства ослаблены, называется — «мостик холода». Для стен это:

Кладочные швы

Оптимальный шов кладки – 3мм. Достигается он чаще клеевыми составами мелкой текстуры. Когда объем раствора между блоками увеличивается – растет теплопроводность всей стены. Причем температура шва кладки может быть на 2-4 градуса холоднее основного материала (кирпича, блока и т.п.).

Кладочные швы как «термомост»

Бетонные перемычки над проемами.

Один из высоких коэффициентов теплопроводности среди строительных материалов (1,28 — 1,61 Вт/ (м*К)) у железобетона. Это делает его источником теплопотерь. Вопрос полностью не решают и ячеистые или пенобетонные перемычки. Разница температур железобетонной балки и основной стены часто близится к 10 градусам.

Изолировать перемычку от холода можно сплошным наружным утеплением. А внутри дома — собрав короб из ГК под карниз. Так создается дополнительная воздушная прослойка для тепла.

Монтажные отверстия и крепежные элементы.

Подключение кондиционера, ТВ-антенны оставляет прорехи в общем утеплении. Сквозной металлический крепеж и проходное отверстие необходимо плотно заделать утеплителем.

А по возможности, не выводить металлические крепления наружу, зафиксировав их внутри стены.

Дефекты с теплопотерями есть и у утепленных стен

Монтаж поврежденного материала (со сколами, сдавливанием и т.п.) оставляет уязвимые области для утечек тепла. Это хорошо видно при обследовании дома тепловизором. Яркие пятна показывают бреши в наружном утеплении.

Поврежденный утеплитель на тепловизоре

При эксплуатации важно следить за общим состоянием утепления. Ошибка в выборе клея (не специального для теплоизоляции, а плиточного) может выдать трещины в конструкции уже через 2 года

Да и основные утеплительные материалы так же имеют свои минусы. Например:

Минвата – не гниет, и не интересна грызунам, но очень чувствительна к влаге. Поэтому срок ее добротной службы в наружном утеплении около 10 лет — затем появляются повреждения.
Пенопласт – имеет хорошие изоляционные свойства, но легко поддается грызунам, и не устойчив к силовому воздействию и ультрафиолету. Слой утепления после монтажа требует скорой защиты (в виде конструкции или слоя штукатурки).

В работе с обоими материалами важно соблюсти четкую подгонку замков утеплительных плит и перекрестное расположение листов. Пенополиуретан – создает бесшовное утепление, удобен для неровных и изогнутых поверхностей, но уязвим для механических повреждений, и разрушается под УФ-лучами

Покрывать его желательно штукатурной смесью — крепление каркасов сквозь слой утеплителя нарушает общую изоляцию

Пенополиуретан – создает бесшовное утепление, удобен для неровных и изогнутых поверхностей, но уязвим для механических повреждений, и разрушается под УФ-лучами. Покрывать его желательно штукатурной смесью — крепление каркасов сквозь слой утеплителя нарушает общую изоляцию.

Опыт! Потери тепла могут нарастать во время эксплуатации, ведь у всех материалов есть свои нюансы. Лучше периодически оценивать состояние утепления и повреждения устранять сразу. Трещина на поверхности – это «скоростная» дорога к разрушениям утеплителя внутри.

Причины утечки тепла в системе отопления

Теплопотери касаются и отопления, где утечки тепла чаще происходят по двум причинам.

Мощный радиатор без защитного экрана обогревает улицу.

Радиатор отопление в тепловизоре снаружи

Не все радиаторы полностью прогреваются.

Соблюдение нехитрых правил уменьшает теплопотери и не дает системе отопления работать «в холостую»:

За каждым радиатором стоит установить отражающий экран.
Перед запуском отопления, раз в сезон, необходимо стравить воздух с системы и просмотреть, все ли радиаторы полностью прогреваются. Засоряться система отопления может за счет скопившего воздуха или мусора (отслоений, некачественной воды). Раз в 2-3 года систему необходимо полностью промывать.

Заметка! При новом заполнении в воду лучше добавить антикоррозийные ингибиторы. Это поддержит металлические элементы системы.

Как правильно пользоваться тепловизором

Позволить себе стать владельцем такого устройства, как тепловизор, может не каждый строитель. Покупают такие устройства организации, занимающиеся оценкой качества выполненных работ по строительству зданий или сооружений. Проверка тепловых потерь тепловизором может быть выполнена как самостоятельно, так и при помощи соответствующих организаций.

Если обратиться в соответствующую организацию, то стоимость исследовательских мероприятий будет зависеть от объема работ и затраченного времени. Определение теплопотерь проводится снаружи зданий и внутри. Проводит определение опытный специалист, используя при этом аппарат определитель потерь тепла. Результаты исследования фиксируются в виде фотоснимков, что способно делать большинство современных приборов. На основании исследований делается заключение с последующим предоставлением отчета.

Важно знать! Для определения теплопотерь зданий подходит не каждый день, что указывается в руководстве к прибору.

Для выполнения правильного исследования нужно работы проводить весной или зимой. Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются.

Применение тепловизора: что видно на экране прибора

При проведении выявления тепловых потерь опытным специалистом, заказчику не зачем тревожиться о качестве проводимых мероприятий. На основании результатов исследования можно приступить к устранению обнаруженных тепловых потерь.

Тепловизор и его применение

Тепловизором определяется тепловое излучение на исследуемой поверхности бесконтактным путем. Принцип функционирования сформирован на считывании инфракрасного излучения. Энергия инфракрасного света превращается в электрические импульсы, считываемые контроллером, после чего на экран поступает соответствующая информация. Эта информация представляется в виде цветового изображения, каждый цвет которого соответствует определенным значениям температур.

Важно обратить внимание! Главным узлом тепловизоров является матрица, которая бывает 2 видов исполнения: охлаждаемая и неохлаждаемая

Приборы с охлаждаемой матрицей очень дорогие, поэтому неохлаждаемые пользуются популярностью. Область применения прибора довольно широка, так как только в строительстве его используют для обнаружения теплопотерь жилых зданий и сооружений. Когда определяется место теплопотерь здания, принимаются соответствующие меры по их устранению, сокращая расходы на отоплении.

Внешний вид тепловизора

Помимо строительства, рассматриваемое устройство применяется в следующих сферах:

Военная техника. Применяют при проведении боевых действий
Морская техника. Используются для повышения безопасности морских и прибрежных объектов
Медицина. Применяются для выявления заболеваний
Охота. Ускоряется процесс выслеживания добычи

Интересно знать! Главным параметром рассматриваемых приборов является их чувствительность. Стандартные приборы имеют показатель чувствительности, равняющийся 0,1 градусу. Такой параметр чувствительности вполне подходит для выявления теплопотерь частных домов.

На чувствительность тепловизора влияет размер используемой матрицы поэтому, чем больше ее размер, тем выше значение чувствительных элементов. Чем выше чувствительность прибора, тем лучше он реагирует на температурные показатели, а значит, и картинка на дисплее будет более качественной.

Теплопотери через крышу

Тепло изначально стремится к верхней части дома, что делает крышу одним из самых уязвимых элементов. На нее приходится до 25% всех теплопотерь.

Холодное чердачное помещение или жилая мансарда утепляются одинаково плотно

Основные теплопотери идут на стыках материалов, не важно, утепление это или элементы конструкции. Так, часто упускаемым мостиком холода является граница стен с переходом в крышу

Этот участок желательно обрабатывать вместе с мауэрлатом.

Граница стен с переходом в крышу

Основное утепление тоже имеет свои нюансы, связанные больше с использованными материалами. Например:

Утепление минватой нужно беречь от влаги и желательно менять каждые 10 – 15 лет. Со временем она слеживается и начинает пропускать тепло.
Эковата, имеющая отличные свойства «дышащего» утеплителя, не должна находиться вблизи горячих источников – при нагревании она тлеет, оставляя прорехи в утеплении.
При использовании пенополиуретана, необходимо обустроить вентиляцию. Материал паронепроницаем, а лишнюю влагу под крышей лучше не скапливать — повреждаются другие материалы, и в утеплении появляется брешь.
Плиты в многослойной теплоизоляции должны укладываться в шахматном порядке и обязательно вплотную прилегать к элементам.

Практика! В верхних конструкциях любая брешь может отводить много дорогого тепла

Здесь важно поставить акцент на плотном и непрерывном утеплении

Критерии выбора тепловизора

Разрешение детектора

Этот параметр инфракрасных камер уступает возможностям обычных устройств, снимающих в видимом диапазоне. Поэтому для получения более четкой картинки следует выбирать аппарат с большим разрешением. Для бытового аппарата достаточно будет разрешения в 160х120 пикселей, чтобы найти в конструкциях своего жилища мостики холода и принять соответствующие меры к их ликвидации.

Полупрофессиональные аппараты оборудованы матрицей с разрешением 320х240 пикселей. С ними можно заняться профессиональным энергоаудитом и получить термограммы достойного качества.

У профессионального оборудования разрешение матрицы может достигать 640х480 и более пикселей. Это весьма дорогие изделия, с помощью которых можно формировать официальные отчеты для надзорных организаций. Нет смысла приобретать их для повседневного или домашнего употребления.

Диапазон измеряемой температуры

Именно этим параметром определяется область применения аппарата. Для определения теплопотерь через строительные конструкции достаточно чтобы устройство различало температуру в пределах от -20 до + 300°С. Для исследования высокотемпературных производственных процессов больше подойдут аппараты, определяющие температуру до +500°С

Уровень погрешности измерений

Высокая точность измерений требуется от моделей, применяемых на производстве для составления отчетов об испытаниях оборудования или анализа технологического процесса. Для большинства изделий это параметр равен +/- 2°С.

Ближний фокус

Так называют минимальную дистанцию фокусировки или наименьшее расстояние от объекта до поверхности матрицы, при котором можно получить четко оконтуренное изображение. Для объективов высокого качества этот параметр не превышает 10 см. Мобильные модели с обычными объективами могут дать достаточно четкую картинку с расстояния в 30 см.

Настройки и коррекция

Чтобы повысить точность результатов съемки, в измерительных тепловизорах предусмотрена возможность настраивать коэффициенты излучения поверхности в зависимости от ее фактуры, а также менять коэффициент отраженной температуры. Некоторые поправки дают возможность учитывать изменения условий съемки и удаленности объекта. Готовые результаты (термограммы) сохраняются в виде файлов на собственной карте памяти и могут передаваться на другое устройство (ПК), используя USB порт. Каждый производитель разрабатывая программное обеспечение может предусмотреть свой формат файлов, которые могут не раскрываться при загрузке на ресурсы других брендов.

Дополнительное оборудование

При составлении отчетов для заказчиков или надзорных организаций иногда недостаточно картинки, снятой в ИК лучах. Для более точной привязки объекта к местности и определения влияния на его тепловые характеристики рядом стоящих объектов, неплохо подкрепить термограммы снимками в видимом спектре. Для этого лучше воспользоваться тепловизором со встроенной цифровой камерой.
В недостаточно освещенных местах качество съемки резко снижается. Но со встроенной светодиодной подсветкой эта проблема легко устраняется. К тому же подсветка может работать и как фотовспышка.

Наличие встроенного лазерного целеуказателя завершает обзор дополнительного оборудования тепловизора. С его помощью можно выделить на снимке нужную нам область или опасный производственный объект, к которому лучше не приближаться. По лазерному маркеру на цифровом фото легче сориентироваться и найти нужный объект на ИК изображении.

На что еще следует обратить внимание

При наличии поддержки Wi-Fi можно подключить тепловизор к мобильным гаджетам или импортировать на них термограммы. Если аудит работает на обширной территории, специалисты без задержки могут обмениваться изображениями, а это солидная экономия времени.

Эргономика или удобство пользования аппаратом особенно для профессионалов, играет важную роль. Устройство должно иметь удобную рукоять и быть достаточно легким. В противном случае «удовольствие» от его использования может отрицательно сказаться на результатах работы. Кроме того, неудачный интерфейс, неудобное расположение кнопок управления, наличие большого количества меню и подменю осложняет эксплуатацию и нервирует оператора.

Для чего используют тепловизоры в строительстве

Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.

Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.

В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов

Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.

Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

Проверка частного дома тепловизором поможет решить самые разные задачи:

локализовать места утечек тепла и определить степень их интенсивности;
проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
провести диагностику вентиляции и системы кондиционирования;
определить наличие трещин в стенах сооружения и их размеры;
найти места засоров в системе теплоснабжения;
диагностировать состояние электропроводки и выявить слабые контакты;
обнаружить места обитания грызунов в доме;
найти источники сухости/повышенной влажности внутри частной постройки.

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.

Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление

А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.

Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.

Виды тепловизоров

Эти устройства, как и любые другие, бывают разными и имеют несколько классификаций. Все тепловизоры в целом можно разделить на несколько основных категорий.

Схема работы тепловизора

Таблица. Основные типы тепловизоров.

Тип	Краткое пояснение
Наблюдательные	Помогают контролировать территорию, наблюдать за каким-либо объектом. Часто применяются военными, охраной, спасателями.
Измерительные	Эти приборы помогают не только зафиксировать излучение, но и определить температуру объекта. Они обычно применяются в строительстве, медицине и прочих сферах деятельности человека.
Пирометры	Своего рода наблюдательный вариант, но применяется для выявления зон с аномальными температурами.

Также тепловизоры можно разделить на следующие категории в зависимости от измерительного диапазона.

Промышленные — используются для диагностики промышленных систем, температурный диапазон высокий.
Строительные — используются для теплоаудита, помогают выявить места, где происходит утечка тепла. Способны отреагировать на сравнительно небольшие зменения температуры.
Высокотемпературные устройства применяются только там, где протекают технологические процессы с высоким уровнем температур. Способны выявить очень высокие параметры тепловой энергии.

Места примыкания строительных конструкций

Соединения нарушают целостные свойства материалов. Поэтому углы, стыки и примыкания настолько уязвимы для холода и влаги. Места соединения бетонных панелей отсыревают первыми, там же проявляются грибок и плесень. Разница температур угла комнаты (место стыковки конструкций) и основной стены может колебаться от 5-6 градусов, до минусовых температур и конденсата внутри угла.

Угол комнаты окна на тепловизоре

Подсказка! На местах таких соединений мастера рекомендуют делать снаружи увеличенный слой изоляции.

Тепло часто уходит через межэтажное перекрытие, когда плита укладывается на всю толщину стены и ее края выходят на улицу. Здесь увеличиваются теплопотери как первого, так и второго этажа. Формируются сквозняки. Опять же, если на втором этаже есть теплый пол — наружное утепление должно быть на это рассчитано.

Мобильный тепловизор

Тепловизор для мобильных устройств позволяет легко обнаруживать не только изъяны в стенах, крыше. С его помощью также можно проверить наличие злоумышленников на территории загородного дома, обнаружить животных, например, на охоте. Прибор выдает детализированную термограмму или картинку в зависимости от выбранного способа подачи изображений.

Например, тепловизионная камера SeekThermal Compact Pro может определить, как давно припаркована стоящая за воротами машина (определяется температура шин), найти поврежденную деталь и записать информации на видео.

Тепловизоры становятся настоящими помощниками в повседневной жизни, когда требуются быстрые и достоверные исследования по ремонту и строительству.

Подготовка к работе

Для обследования здания тепловизором нужно соблюдать ряд условий. Первым и самым важным является наличие разницы температуры воздуха на улице и внутри дома в пределах 15 °С — таким образом, предпочтительнее проверять здание на предмет тепловых утечек в холодное время года.

Кроме того, нужно подобрать день с определёнными погодными условиями — на стены и крышу здания не должны попадать прямые или же отражённые лучи солнечного света, также исключены сильный ветер или осадки. Существуют и определённые ограничения касательно ряда моделей тепловизоров, не позволяющих использовать оборудование в сильный мороз.

Если возникла необходимость исследовать здание в тёплое время года, то в этом случае нужно обеспечить разницу температур в доме и на улице с использованием тепловой пушки или кондиционера в режиме обогрева. Все помещения дома должны отапливаться перед поверкой с использованием тепловизора в течение не менее двух суток, чтобы успели прогреться стены дома.

Внутри дома нужно будет сделать следующее:

освободить от посторонних предметов подоконники;
обеспечить прямую видимость плинтусов, прилегающих к внешним стенам;
аналогично устранить препятствия для прямой видимости углов помещений, которые граничат с внешними стенами здания.

Детальные требования к обследованию зданий и сооружений при помощи тепловизора содержатся в соответствующем российском ГОСТе Р 54852–2011.
