Теодолит: поверки, устройство, измерение

Разновидности конструкций теодолитов

Теодолит был изобретен сравнительно давно (1875 г.), но вместе с технологическим прогрессом постоянно совершенствуется и его конструкция. В зависимости от конструкции, рассматриваемые измерительные приборы также подразделяются на три вида:

• Лазерные;
• Электронные;
• Оптические.

Лазерные устройства были изобретены самыми последними и считаются самыми прогрессивными. Они вооружены лазерным лучом, который визуально подсвечивает отметку на измеряемом объекте. Оператор устанавливает настройку такого теодолита особым образом, чтобы луч проходил через две точки. В это время устройство само рассчитывает угол наклона, по которому и проходит лазер. Главный минус таких приборов – крайне ограниченная дальность, ведь с увеличением расстояния лазерный луч будет рассеиваться. Основная область применения подобных теодолитов – возведение несущих колонн и постройка мостов.

Электронные приборы оснащены дисплеем на жидких кристаллах и оборудованы системой датчиков. По завершению того, как оператор выставит прибор по точкам, между которых нужно измерить угол, устройство самостоятельно определит наклон и выведет его числовое значение на дисплей. Плюсом таких моделей является улучшенная визуализация измерительных значений, т. к. оператору нет необходимости внимательно всматриваться в шкалу.

Оптические теодолиты были изобретены самыми первыми. Принцип действия их основано на использовании визирной трубки, которая имеет нанесенную на линзу шкалу. По данной шкале и осуществляется ориентирование по размерам угла между несколькими горизонтальными/вертикальными точками измеряемого объекта.

Устройство простейшего теодолита

Хоть простейшими и являются оптические приборы, но работать с ними гораздо сложнее, нежели с электронными или лазерными. Причиной тому является осуществление большей части измерительной работы непосредственно оператором.

Оптический теодолит состоит из:

• Специальной подставки;
• Защитного корпуса;
• Визирной трубы;
• Винтов-регулировщиков наведения;
• Цилиндрического уровня;
• Отвеса (сродни обычному строительному);
• Микроскопа для отчета.

Корпус прибора закрепляется на специальной подставке. В нем установлена визирная трубка, которая совмещена с микроскопом для отчета. Трубка является подвижной и нужна для выцеливания объекта измерения. Прибор также оснащается двумя видами уровней – отвесом и цилиндрическим уровнем. Первый нужен для выставления прямого уровня по вертикали, а второй – по горизонтали.

Трубка визира нужна для осуществления наблюдения за объектом, который находится на некотором расстоянии от устройства. Трубка может давать увеличение в пределах кратности от 15 до 50. Чем выше выдаваемое трубой увеличение, тем точнее прибор. В окуляре трубки вставлена специальная линза, которая оснащена измерительной сеткой. Сетка прочно отрисована на стекле и не стирается даже со временем. В некоторых дорогостоящих приборах она попросту выгравирована.

Эту сетку использует оператор для ориентирования устройства при настройке. Главное ее предназначение – выставление точек на исследуемом предмете по вертикали/горизонтали. Однако, прежде чем приступить к исследованию объекта, оператору необходимо выровнять аппарат с помощью уровня и отвеса. Ведь даже при наличии небольших перекосов в установке прибора можно получить совершенно неточные значения.

Уровни отвечают за правильное положение устройства для производства последующих измерений. Более точными считаются цилиндрические уровни, в бюджетных моделях они круглые. При использовании круглого уровня для правильного выставления аппарата необходимо постараться установить его таким образом, чтобы пузырек воздуха расположился ровно по центру блюдца. При этом необходимо регулировать с помощью винтов длину опор треноги. Большой ошибкой считается пренебрегать такой регулировкой, а вместо этого подкладывать под опоры ненадежные в плане устойчивости предметы (камушки, плитку и т.п.).

Сердцем оптического теодолита является микроскоп. Он имеет большую степень увеличения и оборудован особой делительной сеткой, на которую нанесена шкала. Именно эта шкала указывает градусы с минутами. Более современные и дорогостоящие модели вдобавок еще могут показывать не только минуты, но и секунды. Шкала именуется лимбом. Она определяет точный наклон между двумя нужными точками, которые были установлены с помощью визирной трубки.

Основные узлы теодолита

Несмотря на многообразие таких измерительных устройств, строение теодолита сохраняется прежним:

• визирная труба, которая закреплена между двух вертикальных колонок;
• отсчётные приспособления (выполнены в форме кругов с нанесёнными по периметру измерительными шкалами);
• в механических аппаратах отсчётные устройства имеют штриховую или шкаловую систему;
• оптический отвес (называется «центрир»);
• настроечное приспособление (называется «кремарьера»);
• все перечисленные системы устройства расположены на штативе.

Электронный теодолит

Кремарьера теодолита позволяет решать следующий круг задач:

• жёстко фиксировать положение визирного оптического устройства (это необходимо для точного снятия показаний с лимба);
• измерять дальность до выбранного объекта;
• производить точное визирование на объекты не зависимо от дальности;
• осуществлять регулировку фокусирующей линзы;
• приводить в строго вертикальное положение главную ось всего аппарата;
• способствует получению так называемого «мнимого изображения».

Отсчётные приспособления

Эти приспособления позволяют отсчитывать деления лимба устройства вплоть до разрешённых долей. Они делятся на три категории: штриховые, шкаловые, микрометры. Угловая шкала может быть расположена на окружности. В этом случае её называют угломерным кругом или лимбом. У каждого из них угловая цена деления лимба имеет свою величину. В реальных приборах точность деления изменяется в интервале от одного градуса до пяти угловых минут. Размер лимба (диаметр) определяется конструкцией теодолита. Величина может изменяться от 72 мм до 270 мм.

Отсчётные приспособления

В качестве отсчётного индекса могут использоваться: одиночный штрих, двойной штрих, который носит название бисектор, нулевой штрих, штрих основной шкалы имеющегося лимба.

Уровни

Они необходимы для точной юстировки теодолита относительно его вертикальной направляющей. С их помощью производят замеры углов небольшой величины в вертикальной плоскости. Любой уровень состоит из следующих элементов:

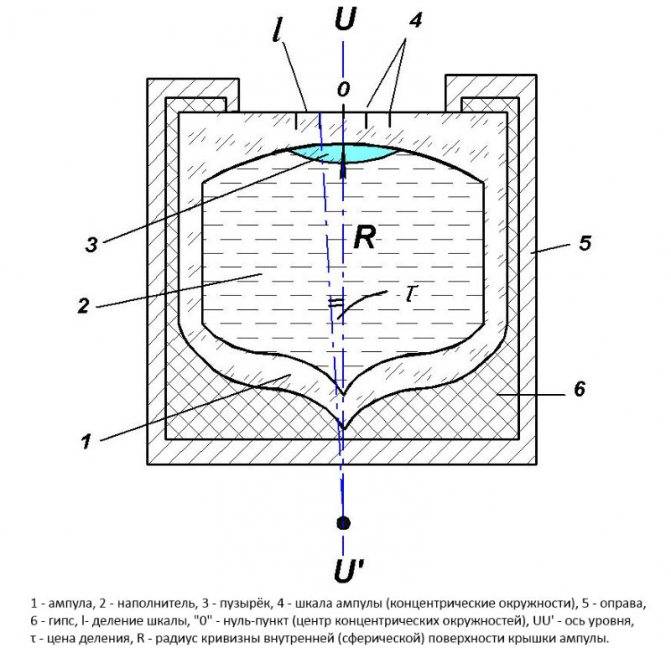

• небольшой стеклянной колбы, внутри которой находится специальная жидкость;
• корпуса, которые предохраняет колбу от механических воздействий.

Они изготавливаются круглые или цилиндрические.

Колбы цилиндрических уровней производят из специального стекла, в состав которого введён молибден. Жидкость внутри колбы является этиловым спиртом. На её поверхность наносят не смываемые штрихи с интервалом в 2 мм. Величина минимального угла наклона в любую сторону, при котором наблюдается смещение пузырька, называется величиной предельной чувствительности.

Круглый уровень

Цилиндрический уровень

На поверхность стекла цилиндрических уровней наносят окружности от цента к краю с таким же интервалом.

Устройство теодолитов Т30 и 2Т30

ЛАБОРАТОРНАЯ РАБОТА №1

«Устройство теодолитов Т30 и 2Т30»

Теодолит

– это геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов. Происхождение слова «теодолит», связано с греческими словами theomai смотрю, вижу и dolichos — длинный, далеко.

Теодолиты различаются по точности, способу отсчитывания по лимбу, по конструкции, назначению и другим признакам.

По точности теодолиты делятся на:

— высокоточные (Т-1)

— точные (Т-2,Т-5)

— технические (Т-15, Т-30)

(цифры – это средняя квадратичная ошибка измерения углов).

ТЕОДОЛИТ Т30

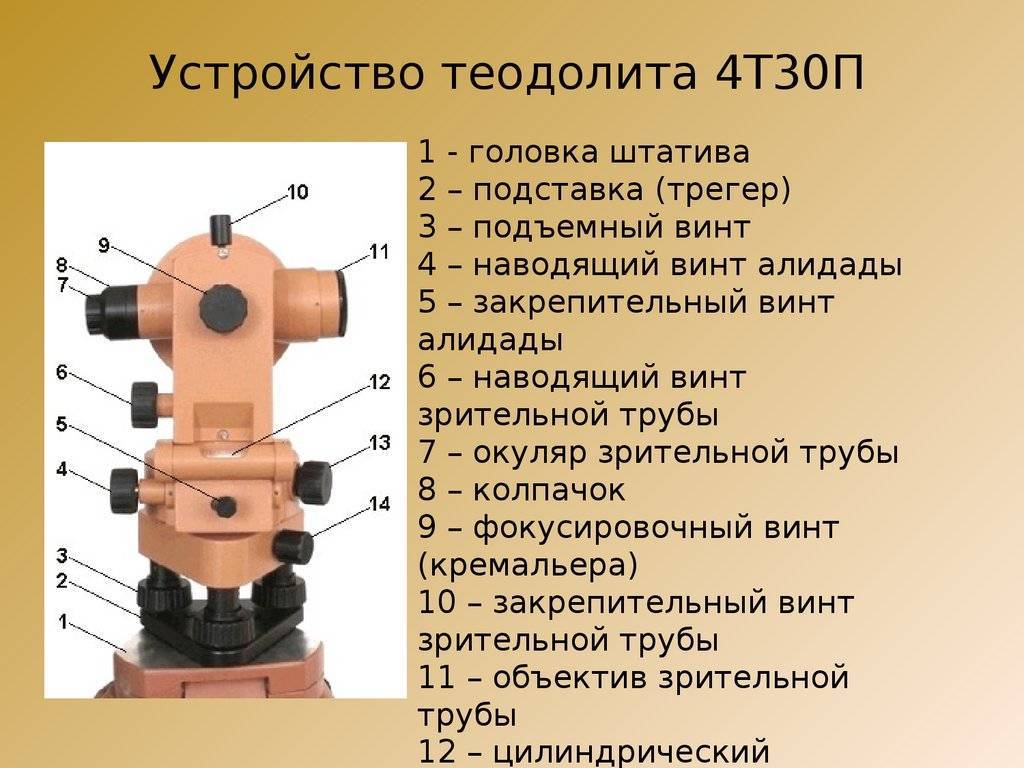

Теодолит Т30 (рис.1) относится к разряду технических, с повторительной системой вертикальной оси. Система отсчитывания односторонняя. Увеличение трубы 18х, пределы визирования от 1,2 м до бесконечности, цена деления цилиндрического уровня 45″. Данный теодолит применяется для прокладывания теодолитных и тахеометрических ходов, плановых и высотных съемок.

Рис.1. Теодолит Т30 Рис.2.Отчетное устройство теодолита Т30(Штриховой микроскоп)

1 – основание; 2 – исправительный винт цилиндрического уровня; 3, 4 – закрепительный и наводящий винты алидады; 5 – цилиндрический уровень; 6 – наводящий винт зрительной трубы; 7 – кремальера; 8 – закрепительный винт зрительной трубы; 9 – визир; 10 – окуляр зрительной трубы; 11 – окуляр отсчетного микроскопа; 12 – колонка; 13 – подставка; 14 – закрепительный винт лимба; 15 – подъемный винт

В теодолите Т30 отсчетное устройство выполнено в виде штрихового микроскопа(рис.2), позволяющего брать отсчеты с точностью 1′.

На зрительной трубе имеется оптический визир 9 (рис.1), в поле зрения которого виден светлый крест. Этот крест совмещается с предметом, который должен попасть в поле зрения зрительной трубы, но изображение предмета может быть размытым (иногда его изображение вообще не будет видно). Для получения четкого изображения предмета необходимо с помощью кремальеры 7 перемещать в трубе специальную фокусирующую линзу до тех пор, пока его изображение не станет четким. Зажимные винты зрительной трубы 8 и алидады горизонтального круга 3 закрепляются, и микрометренными винтами алидады горизонтального круга 4 и зрительной трубы 6 центр сетки нитей наводится на предмет. Отчетливость изображения сетки нитей получают вращением диоптрийного кольца окуляра трубы 10.

В теодолите Т30 подставка 13 жестко скреплена с основанием 1, служащим одновременно донцем футляра, что позволяет закрывать теодолит футляром, не снимая его со штатива. Ось вращения теодолита устанавливается в отвесное положение с помощью подъемных винтов 15 и цилиндрического уровня при алидаде горизонтального круга 5.

Полая вертикальная ось теодолита позволяет центрировать прибор над точкой местности с помощью зрительной трубы. Прибор снабжается окулярными насадками для зрительной трубы и микроскопа, которые применяют при наблюдении предметов, расположенных относительно горизонта под углом более 45° .

В теодолитах Т30 имеется только один цилиндрический уровень при алидаде горизонтального круга 5, который прикрепляется к подставке зрительной трубы параллельно визирной плоскости. Положение уровня изменяется юстировочными (исправительными) винтами 2. При алидаде вертикального круга уровня нет.

Теодолит может быть укомплектован ориентир-буссолью и уровнем, который прикрепляется к трубе для нивелирования горизонтальным визирным лучом. Обычно к зрительной трубе прикрепляют два визира. При установке уровня на трубе один из визиров должен быть снят.

ТЕОДОЛИТ 2Т30

Теодолит 2Т30 (рис.3) также относится к разряду технических, с повторительной системой вертикальной оси. Является модификацией теодолита Т30. Система отсчитывания односторонняя. Увеличение трубы 20х (2Т30). Данный теодолит также применяется для прокладывания теодолитных и тахеометрических ходов, плановых и высотных съемок.

Виды и классификация

Как сложные высокотехничные приборы теодолиты имеют свою классификацию. Различают следующие виды теодолитов:

Оптические теодолиты – один из самых распространенных современных типов, точные и надежные для применения в полевых условиях устройства всегда популярны и востребованы среди геодезистов. В отличие от электронных собратьев не требуют для своей работы элементов питания и неприхотливы в эксплуатации: могут работать в широком диапазоне температур, включая низкие отрицательные температуры.

Оптические теодолиты обладают минимальным и ключевым набором возможностей, производя отсчеты по угломерной шкале. Следует понимать, что при отсутствии внутренней памяти инструмента в изысканиях необходимо будет вести полевой журнал работ.

• Лазерные теодолиты также достаточно просты в использовании, в основе их действия лежит применение лазерного луча в качестве точного указателя. Объединение в одном корпусе двух функциональных устройств – высокоточного электронного измерительного инструмента и визира несет определенные удобства для пользователя. Все вычисления осуществляются автоматически мощным процессором и выводятся на дисплей прибора – удобство и легкость в работе налицо.
• Цифровые теодолиты отличаются использованием вместо горизонтального и вертикального кругов с поградусной разметкой штрих-кодовых дисков. Все замеры выполняются в автоматическом режиме. Классическая конструкция электронных теодолитов включает в себя запоминающее устройство, позволяющее во внутренней памяти инструмента хранить полученные информационные данные. Имеющие элементы питания и жидкокристаллический дисплей электронные теодолиты не предназначены для работы в условиях низких температур и сложных климатических условиях.
• И отдельный класс инструментов специфического предназначения: фототеодолиты, представляющие собой конструктивное объединение теодолита и фотокамеры для определения топографических координат; кинотеодолиты, предназначенные для фиксации траектории движения различных объектов на земной поверхности и в воздушной среде.

Конструктивное строение теодолита тоже предполагает свое подразделение:

• простые, в которых лимб и алидада вращаются отдельно друг от друга;
• повторительные, в которых лимб и алидада могут вращаться как совместно, так и независимо друг от друга.

Поверка и юстировка цилиндрического уровня при алидаде горизонтального круга

Полный файл с работой можно скачать с Depositfiles

5.3 Поверка цилиндрического уровня при алидаде горизонтального круга

1. 1. Условие поверки

Ось цилиндричес ко го уровня LL при алидаде горизон тально го к р уг а долж на

быть перп енди к улярн а к оси в ращения ZZ тео долита.

Выполнение этого условия позволяет с помощью уровня устанавливать ось вращения теодолита в отвесное положение, а, следовательно, плоскость лимбагоризонтального круга – в горизонтальное положение (рис. 23).

Внимание!

Перед выполнением поверки необходимо убедиться, что подъемные винты находятся в среднем положении, а подставка теодолита занимает примерно горизонтальное положение. Если последнее условие заметно не соблюдается даже на глаз, то надо более тщательно отгоризонтировать площадку головки штатива.

1. 1. Последовательность выполнения поверки

Общая схема выполнения поверки показана на рис.23. При выполнении поверки подставка теодолита все время остается неподвижной, а вращается вокруг вертикальной оси ZZ только верхняя подвижная часть теодолита – алидада, вместе с установочным цилиндрическим уровнем.

1. Поворачиваяалидаду, устанавливаютось цилиндрическогоуровня

параллельно

направлению, соединяющему любые два подъемных винта (рис. 24,а).

1. Одновременно вращая подъемные винты, по направлению которых установлена ось уровня, в противоположные стороны

   приводят пузырек уровня на середину (рис.24,б).

1. Поворачивают алидаду на 180 относительно первоначального положения (рис. 24,в). Если пузырек уровня остался в нуль-пункте (на середине) или отклонился от него не более чем на половину деления шкалы уровня, то условие поверки считается выполненным. В противном случае необходимо выполнить юстировку уровня.

Рис. 23 – Геометрическая схема, иллюстрирующая этапы поверки цилиндрического уровня теодолита

Рис. 24 – Порядок выполнения поверки и юстировки установочного цилиндрического уровня

1. 1. Порядок выполнения юстировки

В случае, если условие 3 не выполняется, то производят юстировку

(исправление, наладку, приведение к нормальному положению) уровня. Для этого половину отклонения пузырька уровня от нуль-пункта убирают подъемными винтами, а вторую половину отклонения убираютюстировочными (исправительными) винтами уровня.

Юстировка выполняется в следующем порядке.

1. Вращая подъемные винты, по направлению которых установлен уровень, в противоположные стороны, половину отклонения пузырька уровня от нуль-пункта убирают подъемными винтами, (рис. 24,г).

При этом возможна ситуация, что из-за значительного отклонения оси уровня от горизонтального положения, пузырек полностью уходит в один из концов ампулы,вследствие чего невозможно определить величину полного его отклонения. В этой ситуации поступают следующим образом .

Подъемными винтами, по направлению которых установлен уровень, пузырек уровня приводят на середину. При этом стараются поворачивать оба винта на один и тот же угол (но в противоположных направлениях) и считают число n таких поворотов. Тогда половине отклонениябудетсоответствовать

n / 2 оборотов подъемных винтов. Поэтому, после выведения пузырька уровня на середину возвращают его назад на половину ( n / 2 ) таких же оборотов подъемных винтов. Это и будет требуемое положение.

1. С помощью специальной шпильки юстировочными винтами (рис. 24,д, и рис.25) уровня перемещают его хвостовик вверх или вниз, в зависимости от положения пузырька, пока пузырек не установится в нуль-пункт ампулы уровня (рис. 24,е).

Рис. 25 – Исправительные (юстировочные) винты установочного цилиндрического уровня

При этом всегда работают двумя исправительными винтами. Сначала слегка ослабляют винт, в направлении которого должен перемещаться хвостовик уровня, а затем подкручивают второй винт, который толкает хвостовик в новое положение. Такими небольшими поочередными движениями и выводят пузырек уровня на середину.

1. Для контроля поверку повторяют.

Поверку и юстировку выполняют до тех пор, пока после поворота алидады на 180  пузырек уровня будет отклоняться от среднего положения не более чем на 0.5 деления уровня (пока не будет выполняться условие 3 из 5.3.2.) (рис. 24,ж).

1. После этого алидаду теодолита поворачивают на 90  по отношению к первым двум подъемным винтам и проверяют положение пузырька уровня (рис. 24,з). Если пузырек сошел с нуль-пункта, то третьим подъемным винтом устанавливают его в нуль-пункт (рис. 24,и).

1. После этого поверку повторяют еще раз, используя для этого другие пары подъемных винтов.

Даннаяповеркавыполняетсяпередначаломизмеренияугловприкаждойустановке теодолита в рабочееположение.

Полный файл с работой можно скачать с Depositfiles

Что такое теодолит? (с изображением)

`;

Наука

Факт проверен

Фил Риддел

Дата последнего изменения: 27 октября 2022 г.

Теодолит — прибор для измерения горизонтальных и вертикальных углов. Традиционный теодолит состоит из визирного прибора, который можно вращать по горизонтали и вертикали, и двух калиброванных круглых пластин, расположенных таким образом, чтобы измерять величину горизонтального или вертикального вращения в градусах. Наводя визир, которым может быть зрительная труба, на предмет, можно измерить его горизонтальный и вертикальный углы относительно подходящих опорных точек. Обычно это истинный север для горизонтальных углов и горизонт для вертикальных углов. Теодолиты использовались в навигации и астрономии, а сегодня чаще всего используются в геодезии — либо в строительстве, либо в географических исследованиях.

При использовании для географической съемки теодолит может помочь определить расстояние и высоту объекта, например холма или горы. Измеряя горизонтальный угол относительно истинного севера объекта из двух разных мест, находящихся на известном расстоянии друг от друга, расстояние можно рассчитать с помощью тригонометрии. Когда расстояние известно, высоту можно определить таким же образом, измерив вертикальный угол объекта относительно горизонта.

Трудно точно определить дату изготовления первого теодолита, так как на протяжении всей истории было введено множество устройств, имеющих разную степень сходства с современным теодолитом. Самое раннее упоминание об устройстве этого типа датируется примерно 150 г. до н.э. в Древней Греции; он назывался диоптром и имел две металлические пластины, которые можно было вращать горизонтально и вертикально, а также метод выравнивания с использованием трубок с водой. Его использовали для астрономических наблюдений. Термин «теодолит» впервые появился в 1571 году, когда английский математик Леонард Диггес описал инструмент для измерения углов, названный «теолодит». однако, похоже, он измерял только горизонтальные углы. В 1653 году Уильям Лейборн, английский геодезист и писатель, представил подробное описание теодолита, который мог измерять углы как по горизонтали, так и по вертикали и имел компас, а также прицел.

Современные теодолиты работают по тем же принципам, что и их предшественники, но с большей точностью и портативностью. Они имеют оптические прицелы и могут измерять углы с точностью до одной десятой угловой секунды. Электронный теодолит часто включает в себя инфракрасное устройство для измерения расстояний и может иметь процессор и программное обеспечение для выполнения расчетов и сохранения результатов внутри или для загрузки их на ноутбук или ПК. Этот тип системы иногда называют «тахеометром».

Сферы применения

Применяется теодолит в геодезии, топографии, при строительных работах и в прочих областях, где требуется высокая точность измерений. Теодолиты необходимы:

• При построении геодезической сети методом триангуляции, полигонометрии.
• При составлении топокарт и планов.
• При общестроительных работах (фиксация отвесного или горизонтального положения конструкции).

Теодолит – один из важнейших геодезических приборов, отличающийся высокой точностью измерений и мультифункциональностью. С его помощью можно измерять вертикальные и горизонтальные углы. Он незаменим при работах, где требуется четко определить положение отвесной линии.

Незаменимым измерительным инструментом для строителя и геодезиста является теодолит. Его название происходит от греческого theomai – «смотрю, вижу» и dolichos – «длинный, далеко». Он нужен при работе с масштабными объектами: при составлении планов местности, монтаже воздушных линий электропередач для измерения необходимого угла между временными вехами (веха — прямая жердь для обозначения точки на местности), для измерения углов между стенами при конструировании фундамента. В настоящее время известны три наиболее востребованных вида теодолитов – оптические, электронные и лазерные.

Первые электронные теодолиты появились в 70-е годы прошлого столетия и очень быстро завоевали популярность, потому что значительно упростили процесс замера. В них ведущая роль отведена микропроцессору, который обрабатывает всю информацию и помогает произвести настройки точнее. Более того, с ним не нужно иметь диплом специалиста, чтобы успешно пользоваться такой техникой – это отличительная особенность и один из несомненных плюсов электронных теодолитов.

Но не будет лишним уточнить, что профессиональные строители и геодезисты часто отдают предпочтение оптическим теодолитам. И для этого есть причины: такие приборы исправно работают при любых погодных условиях, при грамотной настройке они выдают максимально точные результаты измерений, даже при очень низких или высоких температурах.

Принцип измерения горизонтального угла

Основополагающий принцип измерения угла состоит в определении градусной величины между направлениями на 2 подобранных объекта. Перед тем как приступить к измерению нужно повести операции по подготовке, включая горизонтирование.

Дальше следует нулевую отметку угломерного круга разместить по направлению на ось измеряемого угла. После чего делают отсчёт угла по шкале горизонтального круга.

Самыми популярными методами измерения являются:

• метод последовательных повторений;
• метод круговых приёмов.

Очередность реализации первого метода состоит в следующем. Подготовка и установка в указанном месте. Оптический визир наводится в первую очередь на один подобранный объект. После его направляют по направлению на другой объект. Перед этим выполняется подготовительная зрительная наводка. Используя винт фокусировки, одновременно регулируя диоптрийное кольцо, делают точное наведение на любой объект. Точность операции оценивают, применяя вертикальные нити. Закрепив направление на первый объект, считывают показания, которые нанесены на горизонтальном круге. Дальше ослабляют закрепляющий винт, переводят направление оптического устройства на второй объект. Повторяют операцию фиксации данных. С него считывают показания и фиксируют.

Второй метод подходит чтобы провести измерения горизонтальных углов, пребывав в одной точки. Применяя алидаду, устройство ориентируют на первый подобранный объект и устанавливают нулевые показания лимба. Дальше передвигают зрительную трубу в подобранном направлении (по часовой стрелке). По данным горизонтального круга считываю показания. Расчёт конечного результата выполняется с учитыванием установленной неточности определенного прибора.

16.5. ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНЫХ УГЛОВ И МАГНИТНЫХ АЗИМУТОВ НАПРАВЛЕНИЙ

Непосредственно перед выполнением измерения теодолит приводится в рабочее положение путём последовательного выполнения трёх операций: центрирования, горизонтирования и установки трубы.Центрирование и горизонтирование теодолита подразумевает установку осей вращения алидады в горизонтальное положение над вершиной измеряемого угла. Установка трубы – операция выставления трубы по глазу и предмету (см. п. 16.4.3). После установки теодолита в рабочее положение приступают к измерению горизонтальных углов. Различают следующие основные способы измерения горизонтальных углов: приемов; совмещения нулей лимба и алидады; повторений.

16.5.1. Способ приемов

Прием состоит из двух полуприемов. Первый полуприем выполняют при положении вертикального круга слева от зрительной трубы. Закрепив лимб и открепив алидаду, наводят зрительную трубу на правую визирную цель (точка А рис. 16.8). После того как наблюдаемый знак попал в поле зрения трубы, зажимают закрепительные винты алидады и зрительной трубы и, действуя наводящими винтами алидады и трубы, наводят центр сетки нитей на изображение знака и берут отсчёт по горизонтальному кругу (отсчет а). Затем, открепив трубу и алидаду, наводят трубу на левую визирную цель (точка В). и берут второй отсчёт (отсчет в). Разность первого и второго отсчётов даёт величину измеряемого угла.

β = а – b

Если первый отсчёт оказался меньше второго, то к нему прибавляют 360º°, тогда:

β = (а + 360°) – b

Второй полуприем выполняют при положении вертикального круга справа, для чего переводят трубу через зенит. Чтобы отсчёты отличались от взятых в первом полуприеме, смещают лимб на несколько градусов. Затем измерения выполняют в той же последовательности, как в первом полуприеме. Если результаты измерения угла в полуприёмах различаются не более двойной точности прибора (то есть 1′ для теодолита Т30), вычисляют среднее, которое и принимают за окончательный результат.

Рис. 16.8. Схема измерения угла способом приемов:а – при размещении нуля лимба вне измеряемого угла; б – при размещении нуля лимба внутри измеряемого угла

Во избежание появления ошибки, связанной с наклоном вех, визирование производят на нижнюю часть вехи или шпильки.

16.5.2. Способ совмещения нулей лимба и алидады

Этот способ используют, когда необходимо быстро оценить значение измеряемого угла. Совместив нули лимба и алидады, осуществляют точную наводку перекрестья нитей зрительной трубы на левую визирную цель (точка В). Закрепив лимб и открепив алидаду, визируют трубу на правую визирную цель (точка А). Отсчет по горизонтальному кругу непосредственно выразит значение измеряемого справа по ходу лежащего угла. Данный способ часто используют для быстрого контроля измерений.

16.5.3. Способ повторений

Рис. 16.9. Схема измерения угла способом повторений.

Каждый раз в ходе измерений фиксируют переход через нулевой штрих лимба добавлением к конечному отсчету 360°. Тогда искомое значение измеряемого угла определится:

,

где k – число переходов через нулевой штрих лимба.

В отдельных случаях такие измерения производят при двух кругах теодолита (KЛ и КП), принимая за окончательное среднее значение угла из двух, полученных в результате измерений.

16.5.4. Измерение магнитных азимутов направлений теодолитного хода

Магнитные азимуты в теодолитном ходе измеряют для ориентирования теодолитного хода по магнитному меридиану. Чтобы привязать стороны теодолитного хода к осевому меридиану зоны (вертикальной линии координатной сетки) магнитные азимуты пересчитывают в дирекционные углы (см

тему 6)

Обратите внимание на то, что сам теодолит не предназначен для измерения ориентирных углов, но если к нему прикрепить ориентир-буссоль (рис. 16.10), то можно определить магнитный азимут заданного направления

Рис

16.10. Ориентир-буссоль

Рис. 16.10. Ориентир-буссоль

Для определения магнитного азимута ориентир-буссоль устанавливают в специальный паз, имеющийся на вертикальном круге теодолита, и закрепляют ее винтом (рис. 16.11). Положение магнитной стрелки наблюдают в зеркале, которому придают нужный наклон. Магнитная стрелка показывает направление магнитного меридиана, от которого отсчитывают магнитный азимут или румб заданного направления.

Рис. 16.11. Теодолит с прикрепленной ориентир-буссолью
