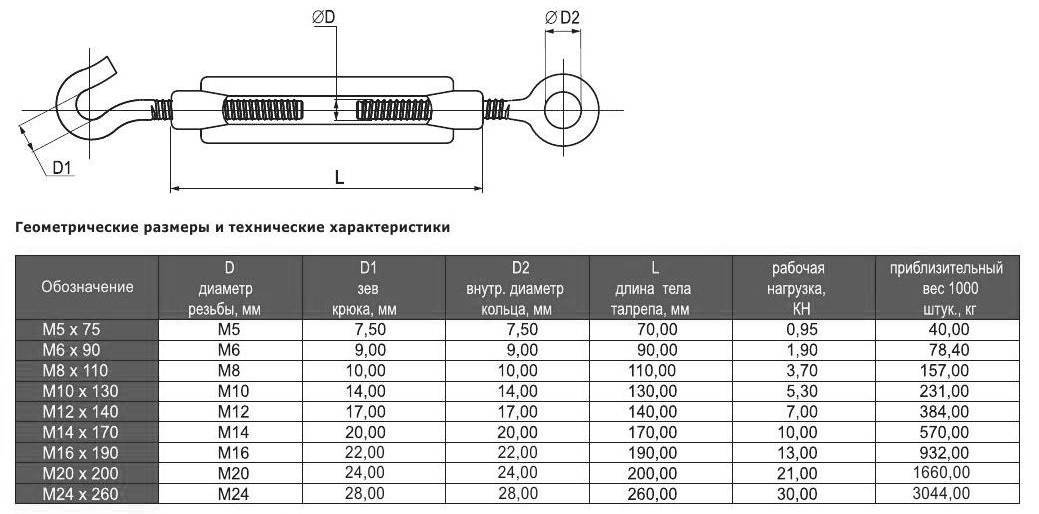

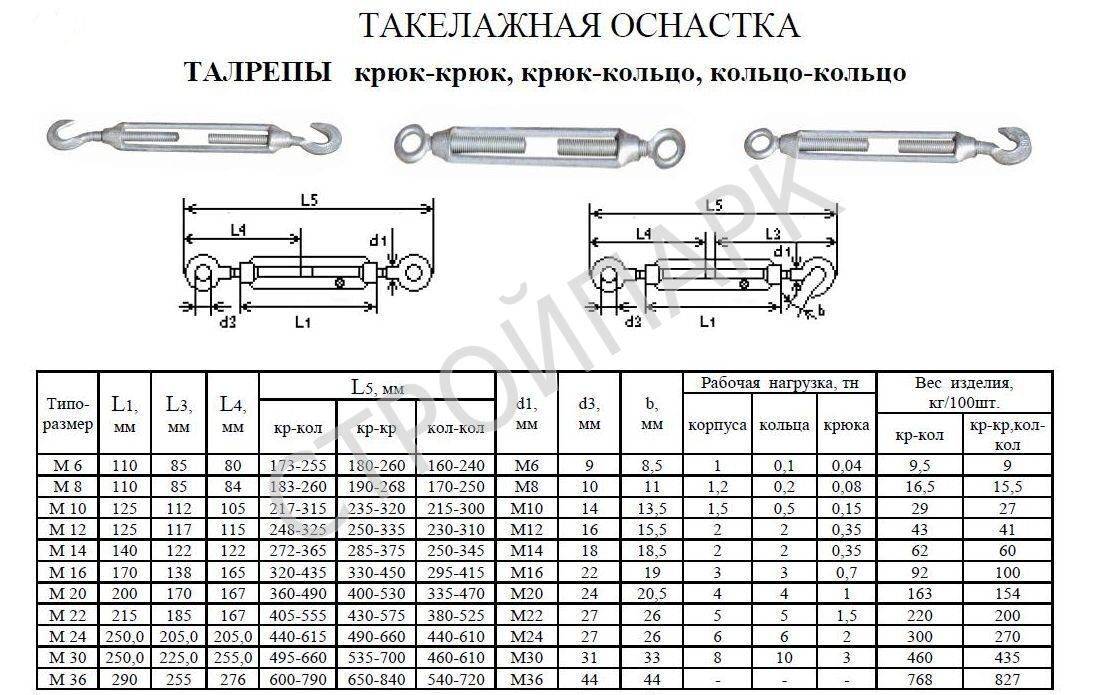

Талреп. Размеры и технические характеристики

Международная стандартизация талрепов

Использование талрепов, особенно крупных размеров, подразумевает под собой сверхсильные создаваемые тяговые усилия в десятки тонн, поэтому проводится строгий контроль над качеством каждой детали талрепа. Ведь в противном случае, при малейшей деформации любого элемента талрепа может произойти аварийная ситуация. Вся выпускаемая продукция обязательно проходит проверку на стандарты качества: ГОСТ 9690 71 (Россия, СНГ), DIN 1480 и DIN 1478 (Германия).

Талреп ГОСТ

Конструкции талрепа ГОСТ подразделяются на следующие типы:

1. ОШ — с открытой штампованной муфтой.
2. ОС — с открытой сварной муфтой.
3. ЗС — с закрытой сварной муфтой.

В свою очередь, все типы талрепа ГОСТ различаются по видам своих конечных крепежей:

• талреп вилка-вилка;
• талреп кольцо-кольцо;
• талреп крюк-крюк;
• талреп вилка-кольцо;
• талреп вилка-крюк;
• талреп крюк-кольцо.

Данные типы талрепа изготавливаются из высококачественной углеродистой стали с ее последующей обработкой защитным металлическим слоем поверх во избежание действия влаги и агрессивных погодных условий. Формы конструкций различаются по объему (длина муфты, винтов и их рабочего хода), по размеру внутреннего диаметра резьбы отверстий в муфте М6-М56.

В большинстве случаев талреп ГОСТ применяется в судостроительной промышленности, при строительстве мостов и высотных зданий, а также в таких рабочих отраслях, где требуются натяжения тросов и проводов, регулирование всякого рода растяжек.

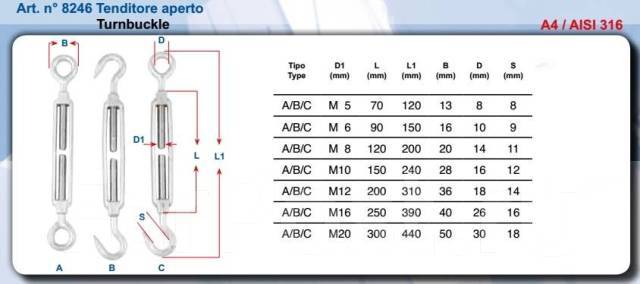

Талреп DIN 1480

Талрепы DIN 1480 изготавливаются из высокомарочной стали S235JR или с нержавеющей стали А2 и А4, соответствуют установленным стандартам немецкого института DIN, являющегося одним из мировых лидеров по стандартизации. Талреп DIN может быть с открытой и закрытой муфтой. Конструкция устройства из стали дополнительно подвергается защите от внешних погодных факторов в виде горячего оцинкования или гальванического покрытия. Данный тип талрепа выпускается с такими видами крепежей, как:

• талреп кольцо-кольцо;
• талреп крюк-крюк;
• талреп кольцо-крюк.

Также, как и талреп ГОСТ, это техническое устройство может иметь множество модификаций, различающихся по длине и ширине конструкции, весу, диаметру резьбовых винтов, допускаемой нагрузки (0.1-20 тс). Есть специальный тип талрепа DIN-мини для бытового применения, где не требуется больших усилий для натяжения. Кислостойкие талрепы из нержавеющей стали марки AISI 316 с закрытым корпусом используются в такой среде, где есть взаимодействие с различными кислотами и едкими субстанциями.

Талреп DIN 1480 широко используется при монтажных/демонтажных работах, для фиксации грузов при перевозке, в строительных работах и эксплуатации надводных кораблей.

Талреп со стержнем внутри DIN 1478

Этот тип талрепа имеет закрытую муфту и главное его предназначение – грузоподъемные работы, поэтому талреп DIN 1478 еще называют грузовым. Крепежи талрепа в основе своей имеют следующий вид:

талреп вилка-вилка.

Талреп изготавливается из нержавеющей стали с дальнейшей ее поверхностной защитной оцинковкой от коррозии и агрессии погодных условий. Чаще всего этот тип талрепа применяют для грузоподъемных работ (поднятие грузов до 20 тонн), а также для натяжения тросов, цепей и такелажных приспособлений.

Заберите талреп по оптимальной цене!

Компания Абтрон предлагает вам купить талреп в СПб

по очень привлекательным для вас ценам! Мы работаем без каких-либо посредников и имеем четко налаженную структуру прямых связей с нашими партнерами – мировыми лидерами производства в сегменте грузоподъемного и грузозахватного оборудования. Плюс ко всему, строгий контроль на всех этапах производства и работа с исключительно высококлассными специалистами – это одни из главных факторов, давшие нам сильный толчок в развитии.

У нас вы сможете приобрести любую модель талрепа ГОСТ или DIN по вполне достойным ценам, не выходящим за предел средней рыночной стоимости. В удобном каталоге для вас представлен весь широкий ассортимент этого незаменимого в профессиональной деятельности технического устройства. Покупая у нас талреп, вы покупаете настоящее европейское качество и помощь наших специалистов в выборе устройства, исходя из заданных вами характеристик!

	ЗАКАЗАТЬ
	ЗАКАЗАТЬ
	ЗАКАЗАТЬ
	ЗАКАЗАТЬ

3.2. Дополнительные технические требования к сварным сборочным единицам якорных цепей

3.2.1. Сварные сборочные единицы
калибров до 19 мм должны изготовляться контактной электросваркой методом
оплавления или сопротивления, св. 19 мм — методом оплавления.

3.2.2. Смещение в стыке сварных
звеньев не должно превышать, мм:

для цепей калибров 9 — 12,50,7

— » -14 — 261,0

— » -28 — 401,5

— » -42 — 622,0

— » -64 — 812,5

— » -84 — 1023,5

— » -более 1024,0

(Измененная редакция, Изм. №
1).

3.2.3. Высота утолщения звена по
наружной стороне после обрезки грата не должна превышать, мм:

для цепей калибров 9 — 12,50,7

— » -14 — 261,0

— » -28 — 401,5

— » -42 — 622,5

— » -64 — 813,0

— » -84 — 1073,5

(Измененная редакция, Изм. № 1, 2).

3.2.4. Глубина местных пригаров,
как следствие касания электродов сварочной машины, не должна превышать 0,7 мм.

3.3. Дополнительные технические
требования к литым и литосварным сборочным единицам.

3.3.1. Смещение звена в
плоскости разъема не должно превышать:

для цепей калибров 44 — 501,5

— » -52 — 732,5

— » -76 — 1073,5

— » -111 — 1524,0

(Измененная редакция, Изм. №
1).

3.3.2. Литые сборочные единицы
должны быть очищены от пригара. Литники, швы, заусенцы и другие неровности от
формовки и заливки должны быть удалены, а места их расположения на отливках
зачищены.

3.3.3. На литых сборочных
единицах не допускаются без заварки литейные пороки, превышающие по глубине и
протяженности 5 % диаметра или толщины тела, а также раковины, расположенные в
одном сечении, если их суммарная глубина и протяженность превышает 5 % диаметра
или толщины тела.

3.4. Сборочные единицы и детали
якорных цепей подвергают термической обработке в соответствии с .
Режим термической обработки устанавливает изготовитель в зависимости от
химического состава стали и калибра цепи.

Термическую обработку сварных
цепей категории 1 и 2 можно не производить, если они изготовлены из термически
обработанного проката или в процессе изготовления подверглись нагреву до
температуры нормализации.

(Введен дополнительно, Изм. №
2).

Производители и цены

Талрепы выпускают как зарубежные производители инструмента и грузоподъемной оснастки, так и отечественные компании. Это как раз тот случай, когда российский производитель в сегменте оборудования вполне может конкурировать с иностранными брендами. Среди таких предприятий можно о, «Сорокин», «КРЕП-КОМП» и т. д. В частности, «Сорокин» предлагает вилочный талреп, размеры которого составляют 100x50x50 при массе в 200 гр. Стоит такое изделие 3 тыс. руб. К слову, приспособления мелких типоразмеров оцениваются в 200-300 руб. Впрочем, на стоимость может влиять и материал изготовления – наиболее дорогие модели выполняются из оцинкованной стали марки din 1480.

Конструкция

Главная эксплуатационная особенность такого талрепа заключается в том, что фиксирование происходит при помощи специального подузла – вилки, которая плотно охватывает смежный крепёжный элемент со всех сторон. Поэтому выскальзывание удерживаемого груза может произойти лишь в результате разрушения самой вилки. Исполнение муфты при этом аналогично другим исполнениям талрепов.

Вилка закрытого талрепа представляет собой стержневой элемент с U-образным разветвлением на одном из торцов (хвостовик второго торца при этом имеет резьбу, соответствующую резьбе в отверстии муфты). Хвостовик одной вилки имеет правую резьбу, второй – левую: это предотвращает самоотвинчивание вилки в процессе натяжения талрепа.

Вилка изготавливается методом горячей объёмной штамповки из прутковой заготовки, материалом которой служит качественная конструкционная сталь марки 20 и выше по ГОСТ 1050. Выбор материала обуславливается несущей способностью вилки: для талрепов повышенной нагружающей способности вилку штампуют из стали 35 или 45, а для талрепов вилка-вилка меньших типоразмеров можно использовать и сталь 20. После штамповки вилку подвергают термообработке: нормализации – для среднеуглеродистых сталей, либо цементации – для низкоуглеродистых.

Выбор технологии получения вилки весьма существенен. Сварной вариант вилки не может гарантировать прочность фиксации смежного крепёжного элемента (крюка или кольца), а литая вилка, ввиду неблагоприятной макроструктуры металла станет источником концентраторов напряжений.

В вилке пробивкой получают два отверстия, куда вводится закалённый палец – гладкий стержень с головкой. На стержне пальца имеется отверстие, для последующей установки фиксирующего шплинта. Все детали вилки стандартизованы: палец изготавливается по ГОСТ 9650, а шплинт – по ГОСТ 397. Таким образом, все детали вилки имеют должный уровень качества.

ГОСТ 9650 и DIN 1478 предусматривают также и упрощённый, открытый вариант талрепа вилка-вилка, который состоит из:

1. Резьбовой шпильки, в средней части которой имеется шестигранная неподвижная гайка.
2. Двух круглых гаек, резьба на которых соответствует резьбе на шпильке (на одном конце – левая, а на противоположном – правая).
3. Двух U-образных дуг, изготавливаемых из калиброванного прутка.

Последовательность производства такого талрепа такова. Смежные концы обеих шпилек соединяют особо прочной гайкой по ГОСТ 5931, которую затем тщательно обваривают по всему периметру. Класс прочности гайки должен соответствовать эксплуатационному усилию, прикладываемому к талрепу. U-образные дуги приваривают к одной или к обеим круглым гайкам, после чего сварочные швы тщательно зачищают.

2 ГОСТ и чертежи – разбираем характеристики талрепа

Нужно разумно относиться к выбору приспособления, чтобы оно само не деформировалось. Как правило, помочь определиться с необходимой маркировкой помогут таблицы, которые должны быть у каждого продавца, где в соответствие приведены нагрузка, которую вы планируете возложить на талрепы, размеры и их модель

Также стоит помнить, что видов этих изделий существует несколько, поэтому о функциональности, ожидаемой от покупки, тоже важно подумать заранее

Первое, что важно рассчитать, это диаметр резьбы. Подобно всем винтовым крепежам, мы обнаружим на прилавках, что существует талреп м8, м10, м12, м16, м20, “малютка” м5 и т.д

Причем необязательно, что оба винта будут иметь одинаковую резьбу

Расшифровать данные письмена нетрудно. Так, например, талреп М16 будет иметь диаметр резьбы 16 мм. Но это не все, что придется учесть. Также вы встретите на прилавках талреп Т-30-01, Т-10-01 и др. Такая маркировка отображает разрушающую нагрузку при напряжении в кН, характерную для изделия. То есть, если у вас перед глазами Т-30-01, то именно вторая цифра и отображает этот параметр. Подробнее об этой величине можно найти в ГОСТе, где вы найдете и чертеж, по которому легко освоить параметры и их взаимосвязь

Причем необязательно, что оба винта будут иметь одинаковую резьбу. Расшифровать данные письмена нетрудно. Так, например, талреп М16 будет иметь диаметр резьбы 16 мм. Но это не все, что придется учесть. Также вы встретите на прилавках талреп Т-30-01, Т-10-01 и др. Такая маркировка отображает разрушающую нагрузку при напряжении в кН, характерную для изделия. То есть, если у вас перед глазами Т-30-01, то именно вторая цифра и отображает этот параметр. Подробнее об этой величине можно найти в ГОСТе, где вы найдете и чертеж, по которому легко освоить параметры и их взаимосвязь.

Устройство и характеристики

Изделие состоит из 4 элементов, а именно:

1. Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
2. Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
3. Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
4. Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.

Классификация и маркировка

Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:

• Из нержавеющей стали;
• Из металла с оцинкованным покрытием.

Также, изделия классифицируют в зависимости от типа крепления на концах винтов:

1. С+О (крюк/кольцо);
2. О+О (кольцо/кольцо);
3. С+С (крюк/крюк).

ДЛЯ СПРАВКИ! Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.

В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.

Материал

Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.

Муфты

Муфты изготавливают тремя способами (ГОСТ 9690-71):

• Сваркой;
• Литьем;
• Штамповкой.

Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.

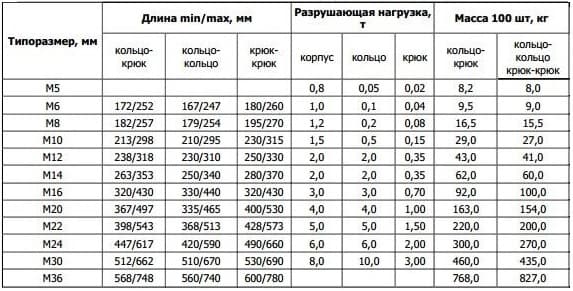

Характеристики талрепа:

ВАЖНО! Вес типового изделия зависит от материала конструкции и от способов изготовления.

Грузоподъемность

В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.

Характеристика и свойства

Одним из самых важных параметров является диаметр резьбы, который определяет размеры всех деталей конструкции. Чем больше стержень, тем сильнее нагрузки. Показатели диаметра определяются метрической системой мер. Длина зависит от толщины.

Талреп делится по видам используемых стержней. Самыми популярными считаются крюки и кольца, а также механизмы с вилками. При работе с тяжелыми грузами используют устройство «вилка-вилка», ведь оно является статичным и может долго удерживать груз.

Цепной талреп создан для динамического удержания с возможностью приближения и отдаления грузов. В таких моделях цепь считается звеном, которое присоединяет стержень или муфту.

ГОСТ для талрепа

Установкой размеров и технических характеристик, предназначенных для талрепа, занимается ГОСТ 9690 71. Нужно соблюдать четыре основных правила:

• На все трущиеся детали наносится смазка графитная по ГОСТу № 3333.
• Должно быть защитное покрытие по ОСТ.
• Срок использования устройства — 15 лет.
• Правильно выбирайте талреп для троса.

Советы перед использованием.

• Перед началом работы промыть поверхность механизма бензином или обработать специальной смазкой.
• В процессе работы попытаться исключить радиальные нагрузки.
• После завершения работы снова произвести обработку поверхности, особенно в месте резьбы.

Из чего состоит это устройство? Корпус создан с помощью литья, ковки или сварки. Отверстия чаще всего фрезеруются. При сложных погодных условиях берут талреп закрытого типа. Он состоит из трех частей: корпус, два винта и оголовки винта. Чтобы лучше понять, как устроен механизм, стоит взглянуть на талреп (фото).

Разновидности талрепа

«Крюк-крюк» иногда называют натяжитель троса талреп. Основной плюс такого устройства в его универсальности: благодаря крюкам с двух сторон, такой механизм можно использовать практически при любых работах. К примеру, стяжку с кольцами невозможно прикрепить к монтажным отверстиям конструкции и оборудования. Такие же действия с устройством «вилка-вилка» потребуют намного больше времени. А крюками очень быстро можно зацепить стяжку.

Еще этот механизм удобен тем, что у стягиваемых объектов, можно заранее подготовить правильный, прочный и неразборный фиксатор. Последний и самый главный плюс в том, что талреп легко снять и не нужно ничего откручивать или расплетать.

Минусы такого талрепа:

• Допустима лишь маленькая нагрузка по сравнению с механизмами «колько-кольцо» и «вилка-вилка».
• Существует слабина во время установки стяжки, из-за этого крюк может легко соскочить с фиксатора прикрепляемого объекта.

Устройство «кольцо-кольцо» используется для натяжения гибких деталей и изделий, например: тросы, канаты, цепи, веревки и так далее. С помощью таких стяжек и натяжителя частенько ликвидируют обрыв трассовых соединений и спасают от самопроизвольного раскручивания винтов.

Устройство «вилка-вилка» чаще всего эксплуатируют для установки растяжки специальным инструментом. Плюс вилочного типа в том, что он имеет обжимные вилки. Вилка всегда надежно фиксирует трос. Вилка-вилка делится на два типа корпуса: открытый и закрытый. Лучше выбирать закрытый, он не загрязнится так сильно, как открытый. Иногда у этого механизма возникают проблемы с цепным тросом.

Разновидности талрепа

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Карабин — известное название, как и серьга, а вот название талреп и коуш большинство из нас слышат впервые. Далеко не все знают такие специфические объекты, потому информация о них никому не помешает. Встречаться с ними приходится, когда появляется необходимость что-либо подвесить или закрепить.

Если у вас есть в наличии профессиональная такелажная система, то многие задачи, возможно, решать гораздо быстрее, чем обычными подручными средствами. Любой строительный магазин предлагает для выполнения таких работ различные тросовые зажимы, которые позволят надежно закрепить плеть при формировании петли на конце троса с помощью талрепа, натянуть трос с необходимым усилием.

Талреп

Это часто используемое приспособление для натяжки троса, или винтовое натяжное устройство. Обычно состоит из трех деталей: пары винтов и корпуса. Вращая корпус талрепа, происходит натяжение. В зависимости натянуть трос нужно или расслабить, талреп оснащен правой и левой резьбой, где при вращении корпуса винты сближаются с дуг другом, либо вывинчиваются, удаляясь друг от друга. На конце винтов могут быть замыкающие вилки, крючки, кольца. Сталь, как правило, для изготовления талрепов используется высоколегированная, качественная сталь, с защитным покрытием из никеля или цинка. Это позволяет приспособлению не ржаветь.

Лучше всех о таком приспособлении знают яхтсмены, монтажники. В быту найдется много вариантов применения данного приспособления. Например, при креплении антенны на крыше, при креплении светильников и установке ограждений.

Серьга

При работе с канатами и тросами часто используют серьги. Это П-образный соединительный элемент с ввинчиваемым стопором (пальцем). Серги используют для быстрого соединения нескольких плетей тросов, для крепления к скобам и проушинам. Приспособления выпускаются различных размеров, чтобы удобно использовать к разной толщине троса и к разной нагрузке. Чтобы прицепить трос к крюку, нужно сделать на его конце петлю и для этого существует несколько типов простых в сборке зажимов. Диаметр троса, для которого рассчитан зажим, указывается на корпусе.

Коуш

Чтобы упрочнить петлю, для высокой нагрузке троса, внутрь петли вкладывают коуш. Вся деформация при натяжении идет не на трос, а на отштампованную из металла петлю в форме капли, благодаря чему трос не перегибается и меньше изнашивается. Коуши имеют различные размеры. В зависимости от толщины троса, подбирается нужный. Помимо коушов для тросов, выпускаются коуши для оконцевания канатов с пластиковой основой.

Карабин

Полезное дополнение к набору вышеперечисленных приспособлений. Карабины используются для быстрой сцепки и расцепки соединений.

Гайки

Болты

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Сферы применения натяжителей

Где можно увидеть работающие талрепы? Ответ прост – практически повсюду, где требуется фиксация предметов различного размера с обеспечением симметричного натяжения с противоположных сторон. Приспособления не подходят для подъема/перевалки грузов, а применяются только для фиксации при перевозках любыми транспортными средствами, а также на стационарных объектах – для гарантированной устойчивости. Это могут быть:

• теле-/радиовышки;
• молниеотводы;
• спутниковые антенны;
• водонапорные башни;
• столбы;
• крепления для стеллажей в логистических центрах;
• башенные сооружения;
• вспомогательное строительное оборудование;
• промышленные/гражданские здания/прочие сооружения;
• объекты, требующие реконструкции или поддержания безопасного состояния, предохраняющего от дальнейших разрушений;
• флагштоки;
• спортивные снаряды;
• тяжелые ограждения;
• памятники;
• аттракционы, высотные парки;
• временные/перевозные сооружения (шатры, палатки).

Крепеж антенной мачты

Сферы применения постоянно расширяются. А ведь всего столетие назад талрепы использовались исключительно моряками! Это справедливо как для быта, так и для промышленного применения крепежа. Вы можете наблюдать маленькие изделия в оформлении оконных проемов карнизами/шторами/жалюзи. И не сможете не заметить гигантских талрепов в конструкциях современных мостов и зданий с особой архитектурой, предполагающей дополнительные опоры и фиксацию.

Мы гарантируем:

• Качество продукции
• Исполнение в срок
• Соответствие ГОСТ
• Изготовление любого нужного количества
• Работу с любым городом, районом, областью России

Бесплатная доставка по Москве, Твери При заказе продукции от 4,5 тонн доставка бесплатна и по Московской области. Также мы бесплатно доставляем продукцию до любой транспортной компании.

Вся продукция сопровождается сертификатами на металл и техническим паспортом на изделия.

Мы – производители, поэтому можем обеспечить нашим клиентам самые низкие цены.

Мы используем современное оборудование, позволяющее нам исполнять самые нестандартные заказы. Мы не боимся изготовления сложных изделий, и всегда производим нужное количество в нужные сроки. Наша команда профессионалов справится с заданием любой сложности!

Описание

Должны изготовляться следующих типов:

1. ОШ – с открытой штампованной муфтой;
2. ОС – с открытой сварной муфтой;
3. ЗС – с закрытой сварной муфтой.

Основные размеры талрепов

Существуют несколько исполнений талрепа по ГОСТ 9690-71, ОСТ5.2314-79:

1. Исполнение ВВ (вилка-вилка)
2. Исполнение ВУ (вилка-ушко)
3. Исполнение УУ (ушко-ушко)

Талрепы по ГОСТ 9690-71 и ОСТ5.2314-79 в основном применяются в судовых устройствах кораблей, судов и плавучих средств. Так же талрепы широко используются в областях, где требуется натягивание и регулирование проводов, распорок, каната, тросов (строительство мостов, зданий). Талрепы состоят из пары винтов, которые снабжены противоположной резьбой с вилками (крюками, кольцами) на внешних концах. В корпус с металлическими втулками на концах вкручиваются винты. При вращении корпуса происходит раздвижение или сдвижение винтов. Различают три типа:

1. ОШ – с открытой штампованной муфтой;
2. ОС – с открытой сварной муфтой;
3. ЗС – с закрытой сварной муфтой.

Талрепы типа ОШ изготавливаются из углеродистых и маломагнитных сталей в 6 исполнениях:

• ВВ – с двумя вилками;
• ВУ – с вилкой и ушком;
• УУ – с двумя ушками;
• ГГ – с двумя гаками;
• ВГ – с вилкой и гаком;
• ГУ – с гаком и ушком.

Талрепы типа ОС изготавливаются из углеродистых и маломагнитных сталей в трех исполнениях:

• ВВ – с двумя вилками;
• ВУ – с вилкой и ушком;
• УУ – с двумя ушками.

Талрепы типа ЗС изготавливаются из углеродистых сталей в двух исполнениях:

• ВГ – с вилкой и гаком;
• ВВ – с двумя вилками.

Углеродистая сталь применяется полуспокойной и спокойной плавки.

Важно:

> Детали талрепов имеют защитное покрытие по ОСТ5.9048-71.

> Все трущиеся поверхности деталей покрыты графитной смазкой по ГОСТ 3333-55.

> Средний срок службы до списания – 15 лет.

Согласно ОСТ5.2314-79 талрепы должны иметь гайки для фиксации положения вилок (ушек, гаков).

Талрепы используются только вдоль оси, для линейного усилия натяжки. Талрепы по ГОСТу И ОСТу ни в коем случае не используются при подъеме грузов! Нужно обязательно следить за исключением перегрузок!

Не допускается наличие свободных витков резьбы у муфт нагруженного талрепа. На муфте каждого должна быть нанесена маркировка, содержащая: товарный знак предприятия изготовителя, допускаемая нагрузка (кН), литера – «М» для талрепов из маломагнитных сталей, месяц и год испытаний, Заводской номер, обозначение.
