Как просверлить отверстие под размещение конфирмата
Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:
- шуруповерт или электрическая дрель;
- бита соответствующего размера;
- сверло для конфирмата;
- измерительный инструмент, в качестве которого может быть использована линейка (или строительная рулетка);
- карандаш;
- шило.
Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат
Размеры отверстия под еврошуруп
Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм. Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм. Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.
Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта

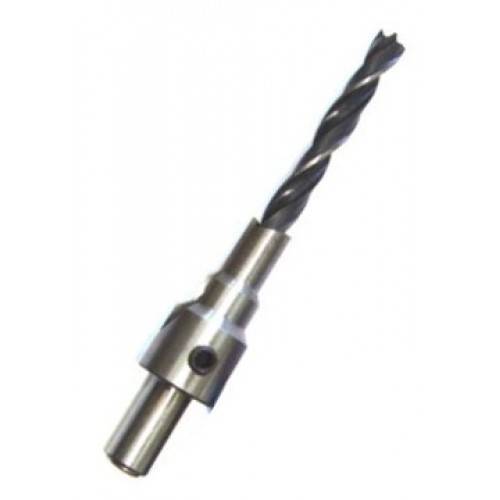

Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой. Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка. Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.
Разметка мест сверления
Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:
- глубина сверления (5–10 см);
- центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).
Схема сверления отверстий под евровинт
Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.
Выполнение отверстий
Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.
- Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
- Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
- Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
- При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
- При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.
Современная мебель из ДСП и МДФ часто собирается при помощи винтов-конфирматов, которые среди мебельщиков именуются также евровинтами или еврошурупами. Перед их ввинчиванием в плитах просверливаются технологические отверстия со строго заданными параметрами. О процессе подготовки этих отверстий и пойдет речь в этой статье.

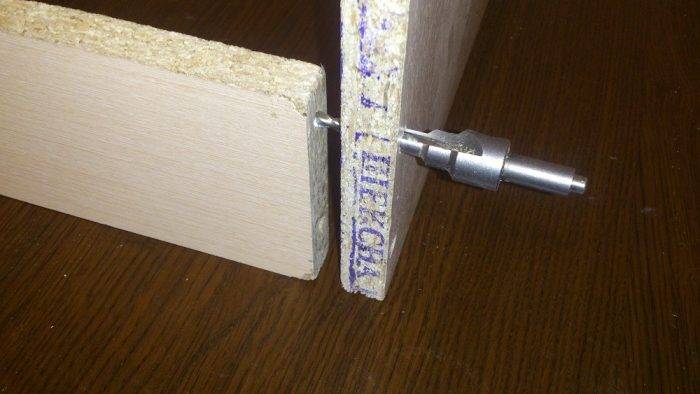

Отверстие под конфирмат сверлится в толще первой детали и в торце второй детали, которые стыкуются под прямым углом. По длине оно должно иметь ступенчатый перепад диаметров. Это связано с конструктивными особенностями евровинта. Его стержень состоит из цилиндрической гладкой шейки и основной резьбовой части. Под резьбу сверлится отверстие меньшего диаметра, под шейку – большего. Также крепеж имеет потайную головку в форме усеченного конуса, под которую подготавливается посадочное место. На практике применяются две технологии сверления отверстий.
при работе с еврошурупами
Несмотря на простоту крепежа, все-таки необходимо знать несколько хитростей в работе с конфирматом. Это поможет избежать таких неприятных ситуаций, когда соединяемые детали смещаются от требуемого положения сочленения. Иногда дефект не несет серьезных негативных последствий, кроме, конечно, эстетичного вида изделия. Но бывает, что эти оплошности приводят к сложности функционирования, например, затирают выдвижные ящики, появляются щели, не входят в проемы какие-то детали. Поэтому:
Просверлив канал, используя сверло под конфирмат, не нужно спешить сразу вкручивать шуруп полностью. В момент, когда головка собирается войти в отверстие, необходимо четко зафиксировать детали в нужном положении и, удерживая их, закрутить стяжку до конца.
- Если материал плиты рыхлый, для надежности стоит обработать резьбу шурупа клеем.
- При сборке блочных конструкций не следует жестко фиксировать боковые стенки до тех пор, пока не будет проверено свободное движение всех ящиков.
Разновидности мебельного соединения
Для сборки мебели может применяться скрепление двух видов:
- мебельные шурупы;
- конфирматы.
Конфирмат это одна из разновидностей мебельных шурупов, его так же называют шурупной стяжкой, евровинтом и еврошурупом.
У самореза острый конец и небольшой шаг резьбы, конфирмат же имеет более широкий шаг и больший диаметр стержня. Первый тип чаще всего применяется при сборе предметов интерьера из цельного дерева, простого и ламинированного ДСП, МДФ.
Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.
Конфирмат имеет в последнее время более широкое применение, от самореза прежде всего отличается расширением после окончания резьбы при переходе к части с крепежной головкой. Таким нехитрым способом достигается более высокое качество стяжки.
Такие элементы, как конфирматы мебельные пользуются немалым спросом благодаря неимоверной точности их посадки и простоты применения.
Если саморез можно вкрутить обычной отверткой в панель без предварительно подготовленных отверстий, с конфирматом подобного проделать не получится.
Для его установки понадобится шестигранный ключ или дрель со специальной насадкой.

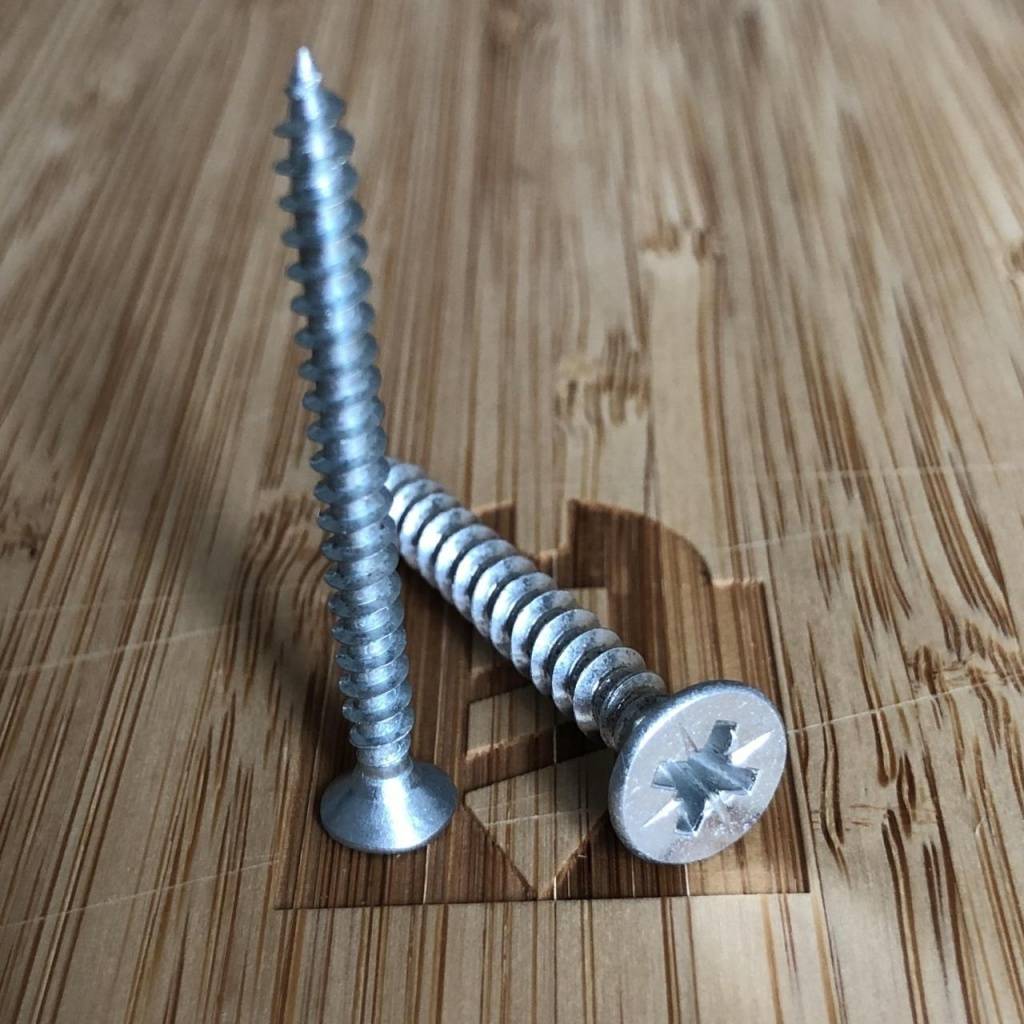

Универсальные шурупы
Шурупы для мебели позволяют получить приемлемое качество стяжки и аккуратное соединение, но при работе с этим видом нельзя допускать ошибок. Небольшой перекос при фиксации такого крепежа — и оба скрепляемых элемента могут быть испорчены.
Саморезы плохо выдерживают неоднократное выкручивание из одного и того же отверстия, поэтому при допущении ошибки на этапе подготовки придется высверливать место под скрепляющий элемент повторно.
На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно.
Также чаще всего диаметр самореза уступает конфирмату, поэтому не достигается столь же надежного и долговечного стягивания деталей между собой.
Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт.
В зависимости от материала, шуруп может быть металлического, черного или золотистого оттенков. Благодаря этому такой крепеж можно легко маскировать без дополнительных элементов, только лишь за счет собственного цвета.
Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними. За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.

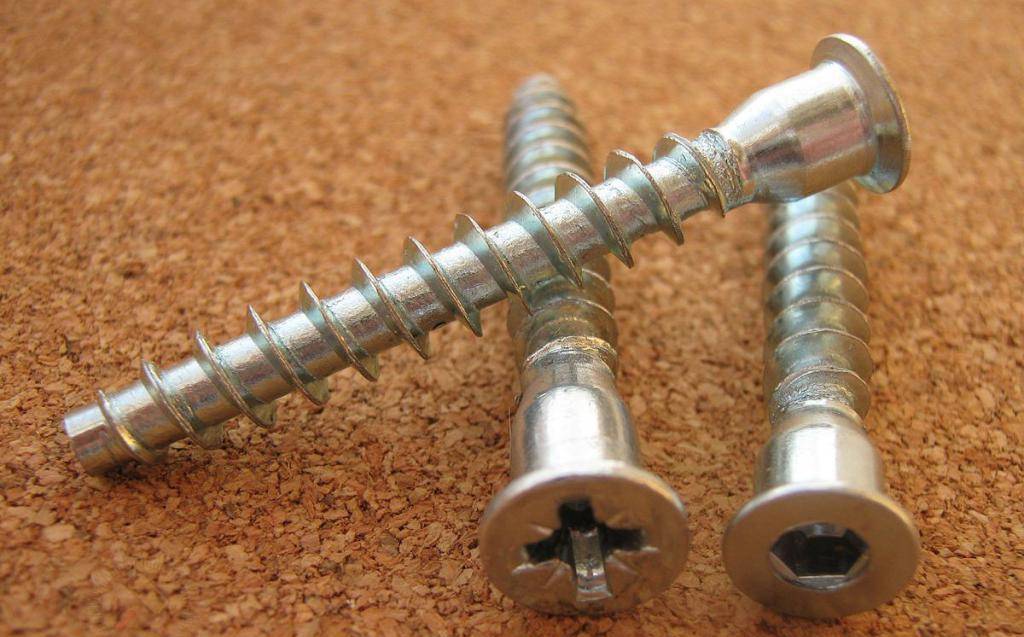

Конфирматы
Как уже было сказано, конфирматы способны обеспечить более высокое качество стяжки. Довольно весомый недостаток такого типа крепежа — в невозможности применения с материалом небольшой глубины. Именно этот фактор ограничивает применения конфирмата, однако в большинстве случаев для шкафов, столов, гарнитуров и бесчисленного количества других видов предметов интерьера используют именно их.
Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева.Для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни.
Форма головки конфирмата подбирается по индивидуальным предпочтениям. Единственный нюанс — если планируется закрывать поверхность шляпки, следует подбирать соответствующие ее форме элементы.
Cаморезы по металлу.
Подобные крепежные элементы называются метизы.
Они могут иметь разные размеры, форму, в зависимости от сферы эксплуатации.
Характерные особенности
• Метизы не подвержены разрушительному воздействию природных факторов (дождь, снег);
• Наконечники имеют специфическую форму (в виде сверла) для лучшего проникновения в материал;
• Головки могут быть разными: сферическими, скрытыми, шестигранные и т.д.;
• Невысокая стоимость;
• Со временем практически не изнашиваются, сохраняют изначальный вид;
• Монтаж выполняется предельно просто;
• При изготовлении используется качественный сплав металлов.
На рынке представлено множество фирм, выпускающих такие саморезы.
Но многие из них изготавливаются с нарушением технологии.
Поэтому, стоит отдавать предпочтение только проверенным маркам, покупать крепежные детали исключительно в крупных строительных магазинах.
Разновидности
К более востребованным и популярным образцам, используемым при производстве, сборке, монтаже мебельных экземпляров относятся:
Также в мебельной промышленности используется ряд характерных шурупов, имеющих тупые концы, крупную резьбу, приспособленную для ДСП, специфические головки. Один из таких изделий – оцинкованный стальной шуруп, который позволяет присоединять листы ДСП под углом 90 градусов.

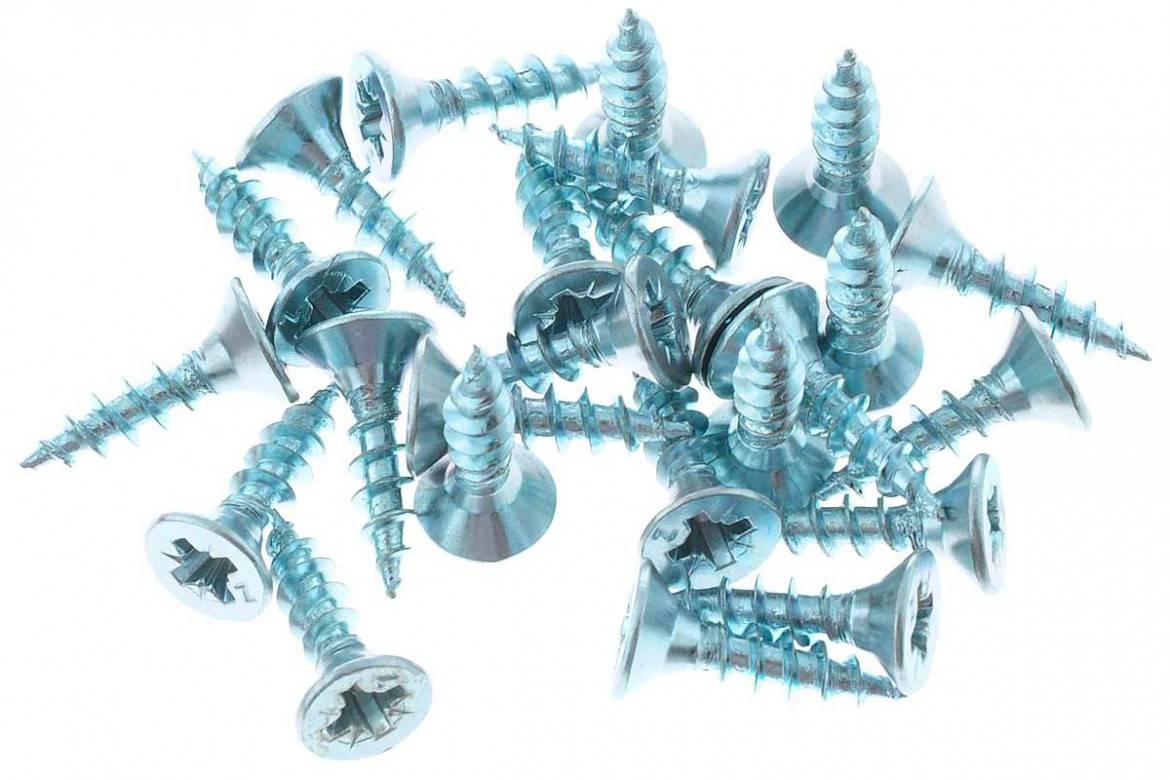

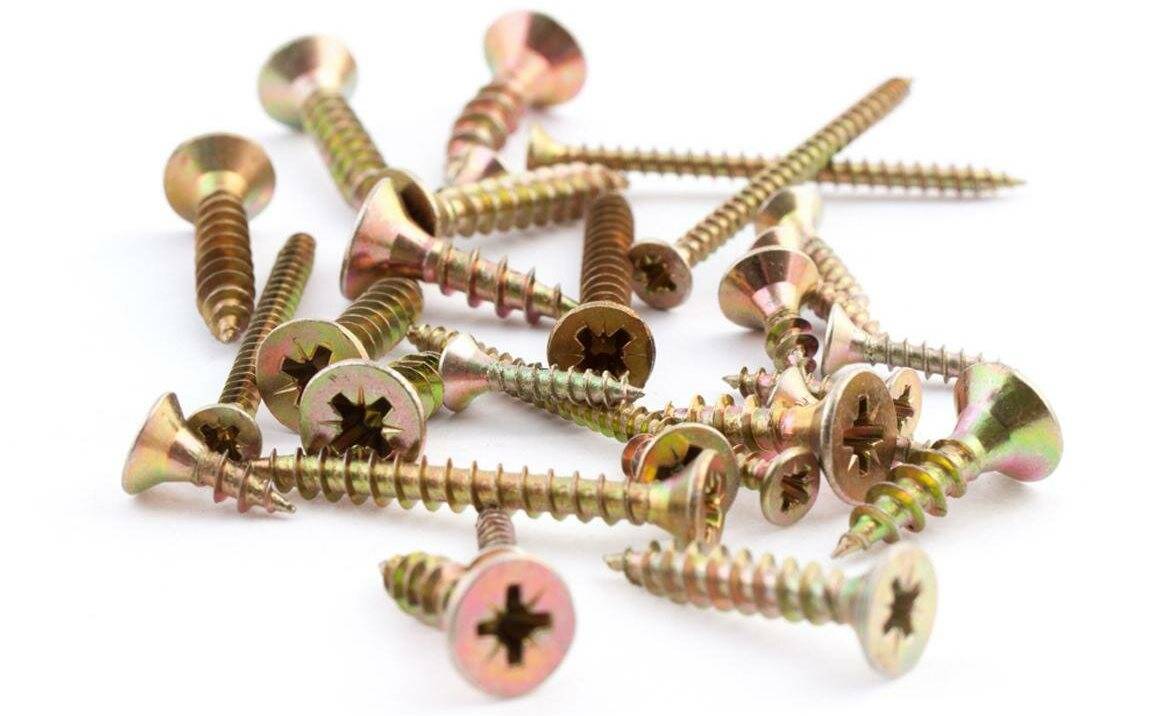

Универсальный шуруп
Изделие представлено в виде стержня в форме цилиндра, имеющего различные типы головки и наружную резьбу. Его основной задачей является скрепление отдельных сборочных элементов внутри мебельных конструкций. Верхняя часть этого шурупа может иметь разную форму:
- потайная головка изделия, что после закручивания целиком утопает и не выступает над скрепляемыми материалами, ее область применения – монтаж полок, ручек, петель, направляющих полозьев для выдвижных ящиков;
- полупотайная головка из-за плавного перехода от стержня к резьбе в момент скручивания уходит в материал, а также ответную часть;
- полукруглая головка, горизонтальная плоскость и внутреннее основание поверхности полукруглой шляпки которой в процессе установки дополнительно создает давление на скрепляемый материал, увеличивая прочность узла конструкции, тем самым исключая его деформирования.
Наличие специальной резьбы дает возможность с легкостью закрепить шуруп даже в самые твердые типы древесины. Шлицы метизов могут быть простыми и крестообразными. Изделия с крестообразным шлицом обладают целым рядом неопровержимых преимуществ:
- отвертка либо сверло моментально фиксируется в головке;
- отвертка пригодится всего одна;
- процесс монтажа в труднодоступных местах проводится без особых усилий.
При использовании универсальных шурупов необходимо вооружиться шуруповертом, отвертками со сменными насадками. Для качественного выполнения соединения материалов следует в процессе вкручивания шурупов просверлить отверстия, диаметр которых будет составлять 70% от толщины метиза, а также правильно выбрать сверло.
Конфирмат
Эти изделия имеют еще одно название — евро-шурупы, которые в современном производстве мебели считаются более востребованной разновидностью крепежно-фиксирующих устройств, так как относятся к самым надежным, недорогим мебельным соединениям. Такие изделия устойчивы к механическому воздействию, а также на излом.
Конфирмат используют для соединения конструкций из таких материалов, как дерево, ЛДСП, многослойная фанера, ДСП. Во многих случаях применяются шурупы с размерами 5х50 мм и 7х50 мм. Помимо скрепления деталей, еврошурупы заменяют обычный уголок, выполняя корпусообразующую функцию, при этом выдерживают все нагрузки на изгиб. Чтобы корпусная мебель выглядела эстетично, конфирматы дополняются заглушками, сделанными из пластика. Они маскируют заметную часть шляпки под цвет мебельного изделия.
Отличительными особенностями этих крепежных изделий являются крупная резьба, тупой наконечник, цилиндрическая головка, шлиц в виде шестигранника. При сборке конструкций мебельные шурупы под шестигранник не требуют особых навыков, специализированного оборудования.
Самый главный крепеж — мебельный конфирмат
Здравствуйте друзья.
Сегодня мы с вами поговорим о самом используемом крепеже для изготовления корпусной мебели.
Крепежный элемент, известный под названием конфирмат, получил огромную популярность среди мебельщиков с 1990-х годов. Точное его название – одноэлементная стяжка.
Его называют также евровинтом, еврошурупом и в просторечьи кличут «евриком», а странное наименование конфирмат происходит от названия торговой марки Confirmat, используемого для выпуска этих изделий немецкой фирмой Häfele.
Особенности и преимущества
Конфирмат представляет собой винт с потайной головкой со шлицами двух типов – под шести- и четырехгранный инструмент.
Его стержень имеет тупой конец, оснащен массивной, широко выступающей резьбой, нижние витки которой конические с зазубринами, предназначены для нарезания резьбы в материале.
Под головкой винта стержень имеет гладкий, без резьбы участок.
Изготавливаются евровинты из высококачественной углеродистой стали, оснащаются никелевым, цинковым или латунным покрытием.
Используемая для производства евровинтов сталь пластична, поэтому они гнутся, но не ломаются при неправильно выполненном монтаже, что позволяет легко удалить их из материала.
Одноэлементная стяжка предназначена для соединения деталей из древесины и материалов, созданных на основе продуктов деревообработки, – панелей ДСП и МДФ.
Размерный ряд этого крепежа представлен в следующих соотношениях наружного диаметра резьбы и длины винта (мм): 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7×60, 7х70.
К наиболее ходовым относятся конфирматы длиной 50 и 70 мм с диаметром резьбы 7 мм.
Евровинты с обычной шляпкой требуют дополнительного зенкования отверстия для размещения шляпки заподлицо, но они выпускаются также с небольшим зубом под шляпкой, который обеспечивает отверстие фаской нужного размера просто при монтаже.
Если конфирмат монтируется со стороны лицевой поверхности корпуса мебели, то для маскировки шляпок винтов сегодня предлагается богатый выбор декоративных заглушек и наклеек, которые можно подобрать в соответствии с декором материала мебели.
Нюансы крепежа
При всей универсальности данного крепежного элемента и простоте работы с ними требуется определенный навык, связанный, главным образом, со знанием особенностей того или иного материала, подлежащего монтажу.
Выполнить отверстия под конфирматы можно с помощью сверл диаметром 4,5-5 мм под стержень винта , а под шляпку отверстие делается специальной ступенчатой фрезой, закрепленной на сверле.
Последний вариант максимально удобен, так как позволяет подготовить отверстия за один проход.
Чтобы выполнить качественное отверстие, лучше использовать высокооборотистый инструмент. На малых оборотах сверло может потянуть древесину и забьется стружкой, которая не будет полностью извлечена из отверстия.
Фрезой выполняются идеальные отверстия, сверло при извлечении оставляет небольшие сколы по краю отверстий, что в данном случае не критично, так как их закроет шляпка винта.
Евровинты обеспечивают более надежные соединения в сравнении с другими видами крепежа благодаря широко выступающей резьбе, прочно врезающейся в материал.
Устанавливаются конфирматы при помощи шуруповерта или дрели с соответствующими битами или ручных ключей.
Новичкам лучше производить установку вручную, чтобы контролировать процесс, и в случае чрезмерного сопротивления винта при монтаже вовремя извлечь крепеж, не допуская механических повреждений материала.
А на этом все.
До встречи в следующих статьях.
Как выполняется крепеж с помощью евровинтов
Для использования конфирматов требуются определенные навыки работы с такими крепежными элементами, а также знание особенностей материала, из которого выполнены соединяемые изделия. Сверление под конфирмат выполняется инструментом, диаметр которого составляет 4,5–5 мм. При этом лучше всего использовать сверла, на которых закреплена ступенчатая фреза, позволяющая сразу снять фаску под расположение головки винта. Применяя такой инструмент, можно получить готовое отверстие за один проход. Фреза в этом случае формирует идеальную поверхность под шляпку винта, чего нельзя сказать о сверле, которое при извлечении может оставлять на краях отверстия сколы (их, однако, будет прикрывать впоследствии шляпка конфирмата).
Последовательность установки евровинта
Еврошурупы, если сравнивать их с крепежными элементами других типов, обеспечивают более надежную фиксацию соединяемых деталей. Объясняется это более широким расположением резьбовых элементов, которые надежно врезаются в материал. Устанавливают конфирматы вручную, а также с помощью электродрели с соответствующими насадками или шуруповерта. Тем, кто не имеет опыта работы с такими крепежными элементами, лучше устанавливать их вручную, чтобы в случае чрезмерного сопротивления винта иметь возможность в любой момент извлечь его из соединяемых мебельных элементов.
ДВП
ДВП (древесноволокнистая плита, оргалит))
– однослойный плитный материал, который производится путем горячего прессования массы, состоящей из волокон целлюлозы, воды, специальных добавок и синтетических материалов. ДВП бывают 2-х видов: мягкие и твердые. О такой характеристике сообщается с помощью специальной маркировки в виде букв «М» и «Т» соответственно. Сырьем для ДВП служит древесная щепа в расщепленном виде, а также дробленка.
Для того, чтобы улучшить эксплуатационные качества при производстве таких плит добавляется парафин и канифоль, которая повышает влагостойкость, а также синтетические смолы, что делается для упрочнения ДВП, и антисептики. Как правило, ДВП с одной стороны всегда представляет собой идеально ровную поверхность, что достигается с помощью использования лака, специальной пленки или пластика. ДВП подвержена значительному короблению при воздействии влаги, тонкие листы
ДВП плохо держат ударную нагрузку. ДВП применяется в малоэтажном строительстве и в мебельной промышленности. Для крепления ДВП могут быть использованы саморезы с частичной резьбой или полной резьбой. Толщина ДВП по ГОСТ 4598-86 составляет от 2,5 до 16мм. Основным преимуществом ДВП является цена.
Для изготовления предметов обстановки применяются различные элементы соединения деталей. Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства. Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.
Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства.
Сверло для мебельных петель: как выбрать, где купить, как пользоваться
Всем привет! Самодельная мебель имеет множество преимуществ, хотя и про определенные недостатки забывать не стоит. Если вы решили заняться мебельным производством, создать какие-то конструкции, предусматривающие использование петель, вам наверняка будет полезно знать про сверло для мебельных петель.
Это специальная фреза, оптимально подходящая для выполнения нужных отверстий. Да, можно обойтись и обычными сверлами. Но тогда сверловка усложняется в несколько раз, а качество готового отверстия будет под большим сомнением.
Фреза или сверло под мебельные петли может иметь определенный размер и функциональные задачи. Знаете ли вы, как называется этот инструмент? Официально его именуют как сверло Форстнера. О нем и поговорим.
Нюансы:
- Во время сверления отверстий с плоской стороны детали, не нажимайте слишком сильно на дрель, иначе на выходе с противоположной стороны детали, сверло может отколоть ламинат вокруг отверстия.
- Чем хуже заточено сверло, тем больше шансов отколоть ламинат.
- Когда сверлите отверстие с торца детали, следите за тем, чтобы сверло было направлено в центр детали, а не «смотрело» вверх или вниз. То есть нужно сверлить строго по центру детали, не наклонять и не поднимать дрель относительно детали. Иначе, если вы будете сверлить отверстие под углом, сверло может «выйти» с плоской стороны детали и испортить вам заготовку.
Конфирмат, он же еврошуруп, он же евровинт, он же стяжка шурупная — это, попросту говоря, мебельный шуруп. Любимый мебельщиками за простоту установки и не требующий особой точности при присадке — нужна только дрель и шестигранный ключ для конфирмата.
Для установки этой стяжки нужны два отверстия: одно просверливается в торце основной детали, а другое — в пласти детали, которая присоединяется к основной. Конфирмат настолько прост в присадке, что сверлить отверстия под него можно даже по месту в процессе сборки изделия. С этим справится и начинающий мебельщик.
Для того, чтобы упростить сверление отверстий под евровинт, выпускается специальное сверло. состоит из фрезы и обычного сверла. Фреза предназначена для сверления отверстия диаметром 7мм (под шейку конфирмата) и зенкования (под шляпку конфирмата). Сверло вставляется в юбку фрезы и зажимается винтом.
Зачастую в продаже такое сверло найти не так легко, особенно в небольших городах. Но даже если вы его не купите, не расстраивайтесь, у него есть некоторые недостатки. Это лично моё мнение.
Первое, с чем я столкнулся в работе со сверлом для конфирмата, то, что при большом объёме работы со временем между сверлом и юбкой фрезы забиваются опилки. Это быстро приводит к негодности сверла. От вибрации ослабляется зажимной винт. Приходится его чаще зажимать, поэтому слизываются грани на ключе и в итоге на самом винте.
Я не пользуюсь сверлом для конфирмата. Применяю два обычных сверла (разного размера под резьбу и шейку винта) и зенковку.
Важный нюанс:
При сверлении глухого отверстия в торец плиты важно выдерживать перпендикулярность, чтобы сверло не проткнуло стенку детали! Говорю по собственному
Но, я немного отвлекся. Статья-то про конфирмат….
Наиболее ходовой конфирмат — 7х50. Закручивается шурупная стяжка специальным ключиком от руки или шестигранной битой с помощью дрели или шуруповерта.
Ни в коем случае не покупайте конфирматы, выполненные под крестообразную отвертку! Таким евровинтом вы не сможете максимально плотно стянуть детали. Это может привести к расшатыванию изделия.
Минусы конфирмата:
- это не скрытый крепеж. Видно шляпку. Её обычно закрывают либо пластиковой заглушкой, либо наклейкой, подбирая по цвету ЛДСП.
- мебель, которая собрана на конфирматах, не выдерживает многократную сборку-разборку (не более трех раз). Это связано с тем, что конфирмат нарезает резьбу в ДСП — относительно мягком материале. И при частой разборке резьба может сорваться.
Плюсы конфирмата:
- конфирмат прост в установке и не требует специального оборудования и точности при присадке (как в случае с минификсом). Но расслабляться не стоит. Чтобы делать качественную мебель надо точно сверлить под любой крепеж.
- конфирмат стягивает детали достаточно плотно и надежно. Хорошо «сидит» в материале.
- выдерживает большие нагрузки. Но в случае крепления полки, которую рассчитывают хорошо «грузить», используется крепеж конфирмат + шкант.
- можно подправить киянкой. Например, выровнять детали по торцам. Но в таком случае, конфирмат оттуда уже лучше не выкручивать.
По моему мнению, конфирмат удобный, надежный, быстрый в применении. Но если появляется возможность воспользоваться оборудованием или приспособлением для более сложного крепежа, я выбрал бы эксцентриковую стяжку.
P.S. Чтобы помочь людям, которые хотят делать качественную мебель своими руками, я разрабатываю приспособление из ЛДСП для сверления отверстий под эксцентрик и петлю (). Надеюсь скоро выложить его на сайте.
Правила сверления
Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:
- Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.
- Сделать точную разметку на деталях с учетом припусков.
- Зафиксировать одну либо обе обрабатываемые детали в нужном положении.
- Сверлить отверстие, контролируя положение инструмента.
Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.
Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.
Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно в итоге получается выигрыш по времени, а главное по точности отверстий.
Необходимый инструмент
Если человек задумал начать работать с данными фиксаторами, необходимо запастись следующими инструментами:
- рулетка;
- карандашик;
- шило;
- бита;
- шуруповерт, различные сверла;
- и конечно, евровинты.
Глубина и ширина отверстия
Самое популярное изделие размером 6,4 (диаметр с резьбой, а без нее — 4,4 мм) на пятьдесят. Вывод: нормальная глубина с таким шурупом — пятьдесят миллиметров, а ширина четыре с половиной или пять.
Ввинчивается он с предварительным сверлением отверстия.
Если сделать немного больше по размерам — крепеж будет плохо справляться с фиксацией, если отверстие сузить — деталь может расколоть образец.
Разметка мест сверления
Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:
- глубина сверления (5–10 см);
- центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).
Схема сверления отверстий под евровинт
Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.
Выполнение отверстий
Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.
- Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
- Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
- Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
- При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
- При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.
Сверление в пласт детали
Первое, что необходимо, сделать отверстие восемь миллиметров (от края). Под образец подложите часть старой доски. Потом сверлом, держа дрель перпендикулярно земле, делаем сквозной проем. Перед тем как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП, так вы предотвратите появление сколов на обратной стороне.
Сверление в торце детали
Торцевое сверление подразумевает, что дрель необходимо поставить в перпендикулярное положение к торцу предмета. Таким образом оборудование нормально фиксируется, и образец не будет испорчен. Пробуйте работать в несколько заходов, при этом выбивая стружку.
Главное правило – при сверлении в торце, сверло должно находится строго перпендикулярно по отношению к торцу детали.
Сверление в двух деталях одновременно
Плотно фиксируем изделие (в тиски), и сверлим. Это самый точный способ, причем заметная экономия времени при работе.
Такой вариант считается самым точным и, к тому же, самым быстрым.
Правила установки
У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.
Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.
Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.
Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:
- под резьбовую шурупную часть;
- для гладкой части евроголовки;
- под шляпку.
Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.
Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.
Сверление и монтаж
Поэтапно рассмотрим процедуру высверливания отверстия с последующей установкой в него конфирмата.
Чтобы собрать мебель с использованием евровинтов, необходимо подготовить специальные отверстия. Процесс предусматривает выполнение следующих действий:
- Сначала высверливается отверстие под стяжку (конфирмат). Тут применяются зачастую сверла с диаметром от 4 до 7 миллиметров;
- За счет ступенчатой фрезы или просто спецсверла для конфирмата удается заметно облегчить процедуру;
- Фреза фиксируется на сверле. Это дает возможность правильно сформировать отверстие одновременно в двух компонентах;
- Для резьбовой части конфирмата диаметр должен составлять 5 миллиметров, а диаметр отверстия для самой головки уже 7 миллиметров;
- На первом мебельном элементе выполняется отверстие именно сквозного типа, поскольку там будет располагаться гладкая часть спецголовки и сама шляпка;
- Во второй части делают глухое отверстие, где формируется внутренняя же резьба за счет высверливания нарезной части евровинта в торцевой части;
- Чтобы обеспечить максимально точное соединение, мебельные элементы можно зафиксировать, используя станки, мебельные тиски и прочие приспособления. Это предотвращают возможные сдвиги.
При сверлении старайтесь использовать дрель или шуруповёрт, способные вращаться на максимально высоких регулируемых оборотах. Это обеспечит создание максимально точных, ровных и качественных отверстий.
Сборку современной корпусной мебели сложно себе представить без использования конфирматов. Это наиболее современный вид метиза, позволяющий существенно ускорить и упростить процесс мебельной сборки.
Применение конфирматов позволяет отказаться от уголков, саморезов и других креплений, которые имеют не самый привлекательный внешний вид, а также уступают евровинту в плане надежности.
Конфирмат является не просто прихотью или модой. Это действительно универсальное и эффективное решение в мебельном производстве. И нам во многом повезло, что сейчас у нас есть возможность собирать мебель именно с помощью таких крепежей.
А что вы думаете насчет конфирматов и приходилось ли вам с ними работать? Кто собирал уже готовую мебель и применял такие крепления? И кому пришлось самому делать отверстия под конфирмат? Делитесь опытом и своим мнением.
Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!
Конфирмат – это наиболее популярный крепежный элемент, используемый при производстве корпусной мебели. Распространение конфирматы получили еще в 90-х годах прошлого века и с тех пор активно используются специалистами, работающими в мебельном производстве.
Конфирматы отлично подходят для сборки самодельной мебели
Правильное название этого крепежного элемента (наряду с бытующими среди домашних мастеров обозначениями «еврошуруп», «евровинт», а иногда просто «еврик») – «одноэлементная стяжка». Указанное же в заголовке слово произошло от наименования торговой марки Confirmat, которое немецкая компания Hafele начала использовать при выпуске крепежных элементов данного типа.
